Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Corsair H75) sur le même emplacement et nous installons le boitier dans le même endroit de la pièce où nous effectuons les tests.
Niveau sonore
Les ventilateurs du View 51 TG ARGB
Généralement nous effectuons un test afin d’évaluer le niveau sonore de chaque type de ventilateurs dont est équipé le boitier.
Un sonomètre quantifie le nombre de décibels pendant que nous faisons varier la vitesse de rotation du ou des ventilateurs pris à part, hors du boitier.
Cependant, nous avons vu que sur le View 51 TG ARGB, les ventilateurs sont dotés d’une prise propriétaire et leur vitesse demeure fixe (600 tr/min pour le ventilateur en 200 mm et 1000 tr/min pour le ventilateur en 120 mm)
Nous passons donc au test suivant qui définit l’ambiance sonore tout en faisant seulement varier la vitesse du ventilateur de notre AIO H75.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous deux configurations de vitesse de ventilation ne jouant que sur notre AIO H75:
- Ventilation boitier 12 V – Ventilation H75 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 12 V – Ventilation H75 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont seulement branchés sur le contrôleur aRGB du boitier en raison de la spécificité de leur prise.
Nous avons équipé notre H75 d’un seul de ses ventilateurs. Il est géré dans le bios par l’application Hardware Monitor.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont reconfinées…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H75 se positionnent dans un boitier au format tour.

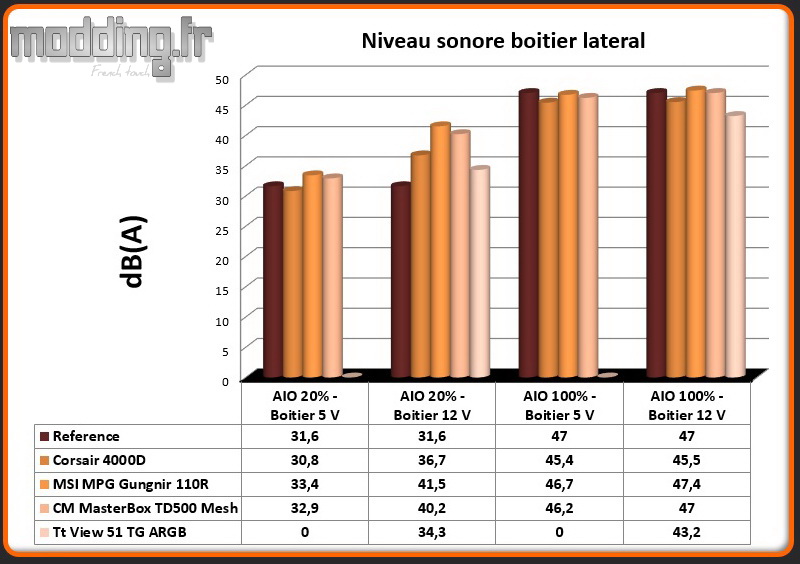

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.

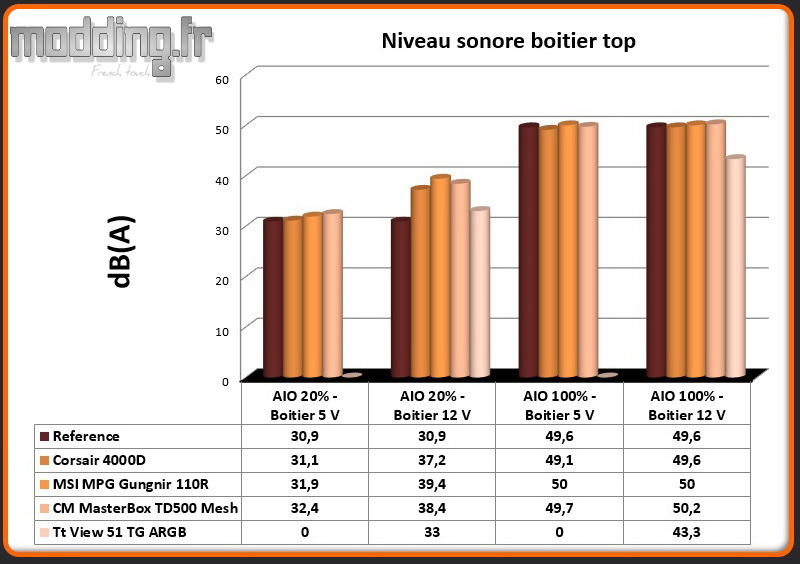

Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H75 qui souffle vers le haut du boitier.
Nous rappelons que les tests ne sont effectués qu’avec les ventilateurs du View 51 TG ARGB soufflant à plein régime.
On constate dans la dernière colonne que le verre trempé des différents panneaux filtre relativement bien la nuisance sonore engendrée par notre H75 lorsque son ventilateur tourne à pleine vitesse. Cet aspect est aussi lié aux dimensions du boitier et à la distance où se trouve les composants par rapport aux parois dudit boitier.
Dès lors que nous baissons la ventilation du H75 à sa vitesse minimale, le niveau sonore du boitier demeure discret bien que ses ventilateurs continuent à tourner à leur pleine vitesse étant continuellement alimentée en 12 V.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor (v1.42) en prenant les valeurs maximales.
De même pour le processeur, où l’on effectue une moyenne des 8 cœurs.
Le ventilateur du H75 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel MSI AfterBurner à 35% (soit 1280 tr/min) durant le test combiné.
On passe sur les tests mettant en avant l’impact sur les températures alors que nous faisons varier la vitesse des ventilateurs vu que nous ne pouvons modifier cette vitesse…
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Corsair H75 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

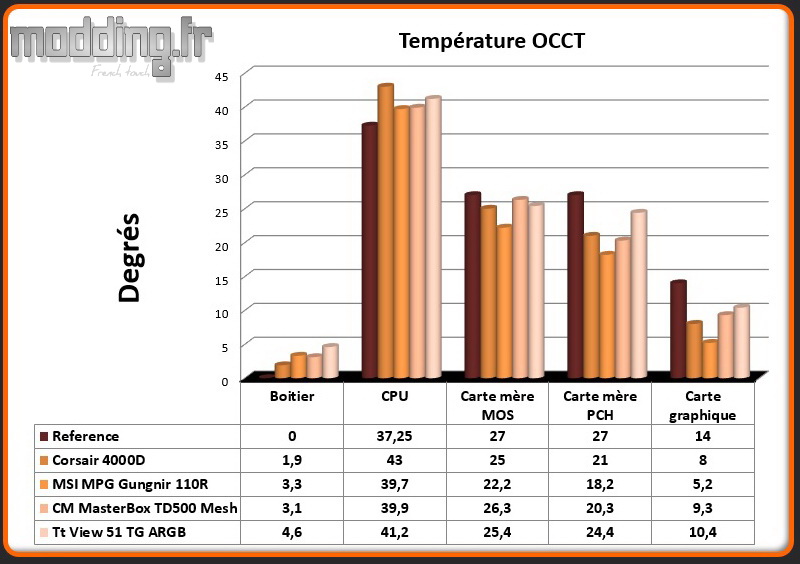

Comparatif OCCT CPU

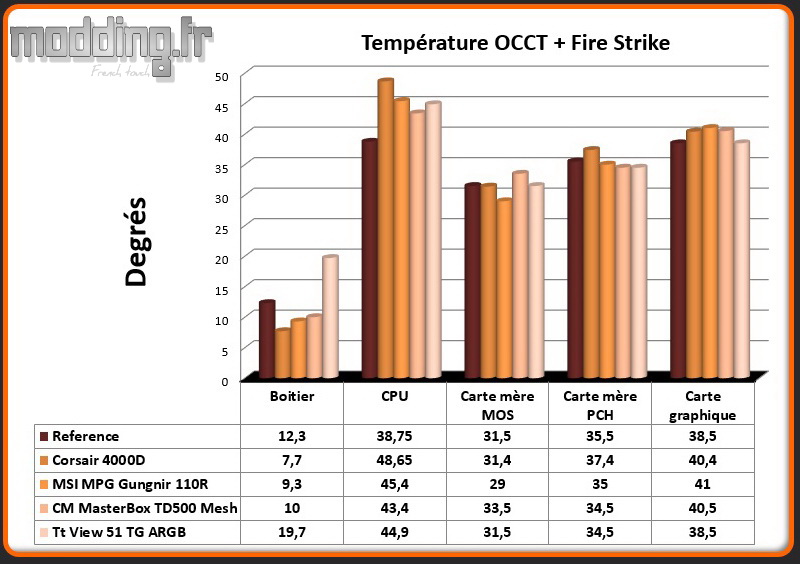

Comparatif OCCT CPU+Fire Strike
Dans le test OCCT, la carte graphique n’est pas sollicitée et son mode de ventilation hybride n’enclenche pas les ventilateurs. Cependant on constate que sa température est un peu plus élevée qu’avec les autres boitiers.
Pour autant, elle ne se sent pas réellement à l’étroit dans ce View 51 TG ARGB. Ce résultat s’explique en partie par les etroites entrées d’air pratiquées entre le panneau en verre trempé et le carénage de la façade, mais aussi par le léger flux d’air engendré par les deux ventilateurs en 200 mm.
On comprend alors que ces ventilateurs ne génèrent qu’un faible niveau sonore. Mais ce flux d’air entrant demeure du coup insuffisant pour que notre H75 arrive à mieux refroidir notre 10700k.
Dans le deuxième test, la carte graphique entre en action et réchauffe immanquablement l’atmosphère au sein du boitier comme en témoigne le niveau de température recueilli par notre sonde positionné au-dessus de la carte graphique.
Cependant, l’impact sur les composants n’est pas aussi important que l’on pouvait le penser ceci grâce aux dimensions internes du compartiment principal.
