L’intérieur :
Nous tournons la vis à main de la porte latérale d’un quart de tour dans le sens antihoraire de façon à avoir son sillon à la verticale puis nous ouvrons la porte en verre trempé.
Notre View 51 TG ARGB présente un intérieur entièrement vêtu de noir. La version Snow présente un intérieur immaculé de blanc jusqu’au plastique des ventilateurs, seuls les grommets et les équerres demeurent noirs.
Le verre arbore une surface légèrement fumée dotée d’une teinte tirant sur le gris.

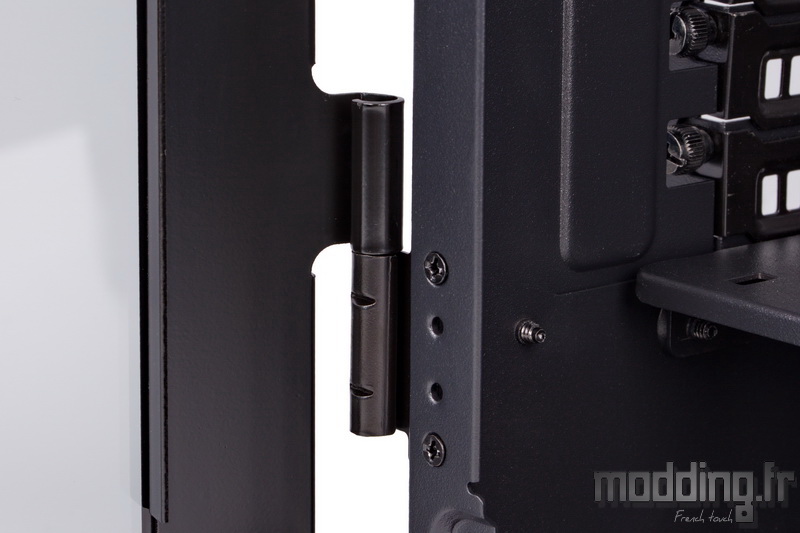

La porte est donc montée sur deux charnières ce qui permet d’accéder aisément au compartiment principal sans avoir à la retirer.
Nous pouvons bien sûr déposer le panneau en verre de leurs gonds.
La partie mobile des charnières s’intègre dans une large plaque en acier qui est fixée (par une bande adhésive) ou collé sur le verre. Par précaution, nous conseillons de ne pas laisser la porte constamment ouverte afin d’éviter que la colle ne cède sous le poids du verre.
Au passage, on remarque que le bord interne de cette plaque est replié à 90° afin d’optimiser sa rigidité structurelle. De plus, un vinyle noir est apposé sur la face interne du verre pour dissimuler les agents collants de la bande adhésive.
Afin de faciliter la remise en place de la porte latérale, Thermaltake joue sur la longueur des gonds.
Ainsi le gond supérieur est plus long que le gond inférieur et nous installons donc la porte en commençant par la charnière du haut.
Le loquet est vissé dans la structure de la vis à main.
Celle-ci traverse le verre trempé et elle est équipée de rondelles en caoutchouc afin d’éviter tout contact avec le verre.

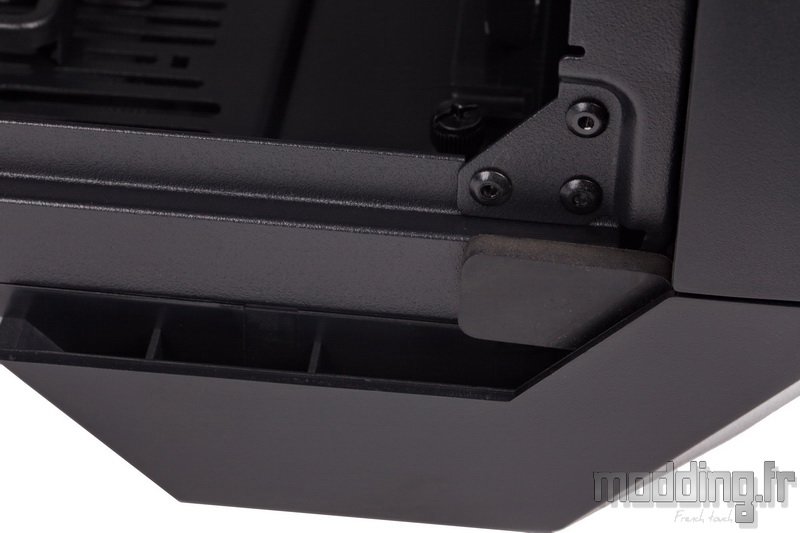

Un concept qui est repris au niveau des coins avant de la porte latérale pour éviter que le verre trempé ne rentre en contact avec le châssis.
Nous avons deux patins en caoutchouc qui amortissent ainsi la fermeture de la porte. L’épaisseur de ces patins permet de positionner la surface du verre à fleur du carénage du boitier.

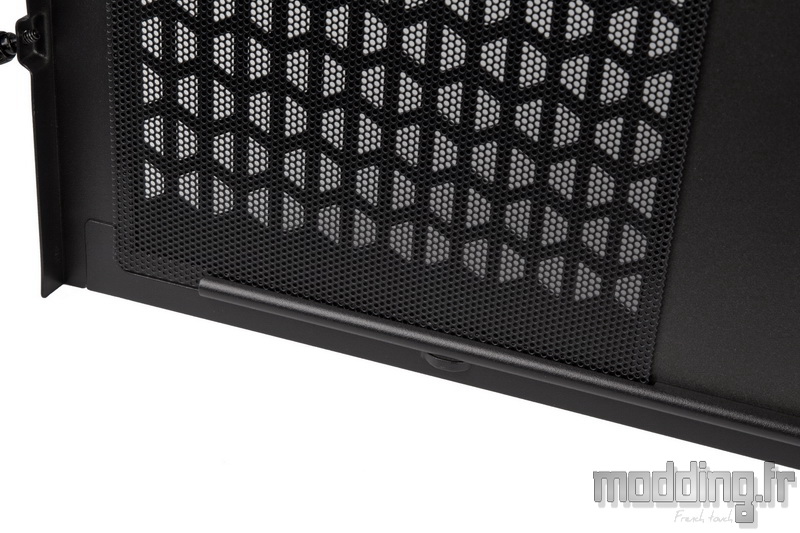

Les filtres de la porte controlatérale sont souples et disposent d’un système de fixation magnétique.
Afin d’éviter que chacun des filtres ne glisse, leurs extrémités sont prises en charge par la structure interne de la porte controlatérale.
Nous avons évoqué dans la rubrique précédente que le bloc d’alimentation prend place du côté des coulisses.
De ce fait, le View 51 TG ARGB ne dispose pas de cache-alimentation dans son compartiment principal. Un compartiment qui se dédie à l’installation de la carte mère et des composants qui sont directement connectés ainsi qu’à la ventilation, qu’elle soit ou non liée à un circuit de Watercooling.
Le boitier est large (315 mm) mais il est aussi profond comme en témoigne l’emplacement de ventilation présent à l’avant du plateau de la carte mère.

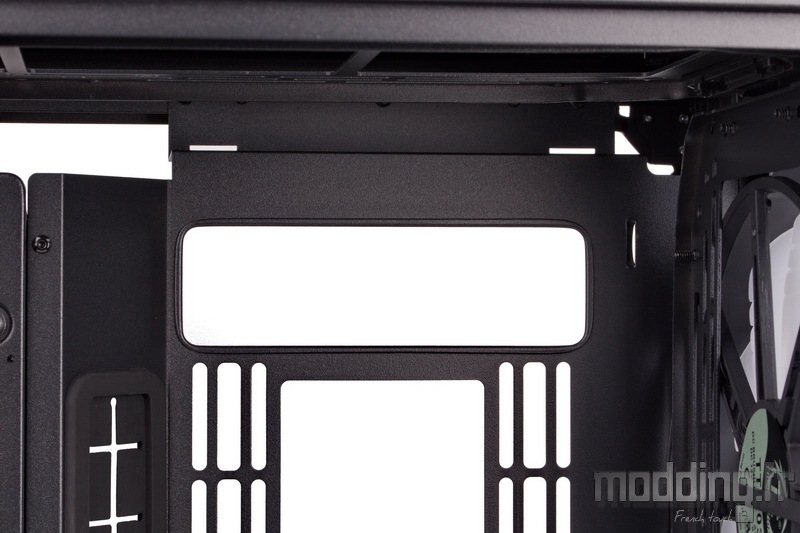

Le plateau de la carte mère est doté d’une très large ouverture afin d’accéder à l’arrière du Socket. A tel point qu’installer une carte mère au format mini ITX laisse encore un trou béant.
Avec ses 8 équerres PCI, le boitier accepte une carte mère au format E-ATX (305 x 267 mm).

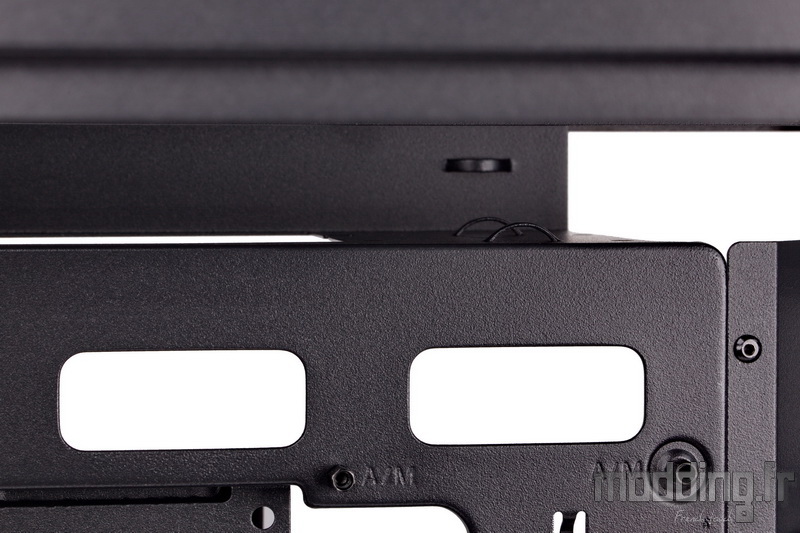

Sur le bord supérieur du plateau de la carte mère, nous avons une série de 3 ouvertures permettant de glisser le câble CPU et tout autre câble issu de la ventilation supérieure.
On remarque que ces passages se positionnent à bonne distance de la paroi supérieure du châssis !

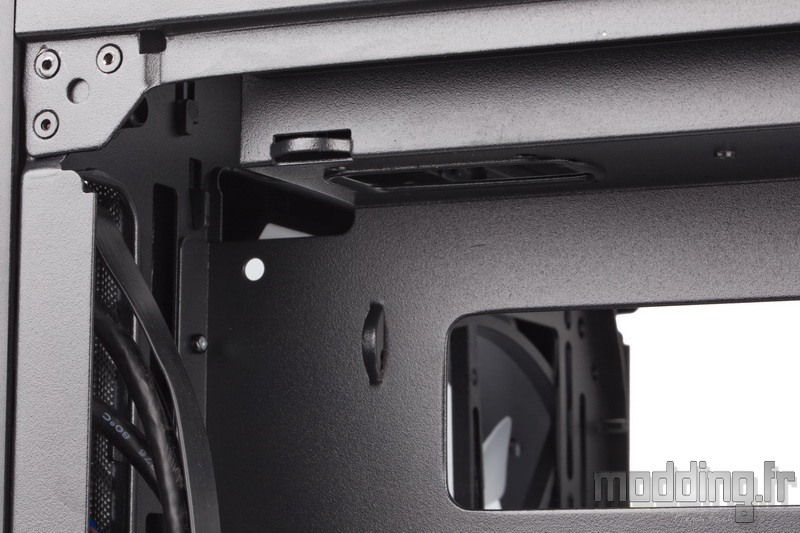

D’ailleurs, en y regardant de plus près, nous constatons la présence d’un espace spécifique au-dessus de ces trois ouvertures.
Un espace comprenant des points d’ancrage afin de ranger des câbles et comme nous allons le voir plus tard, un espace intégrant des emplacements dont il n’est fait nulle mention sur le guide d’utilisation ou même le site Thermaltake.

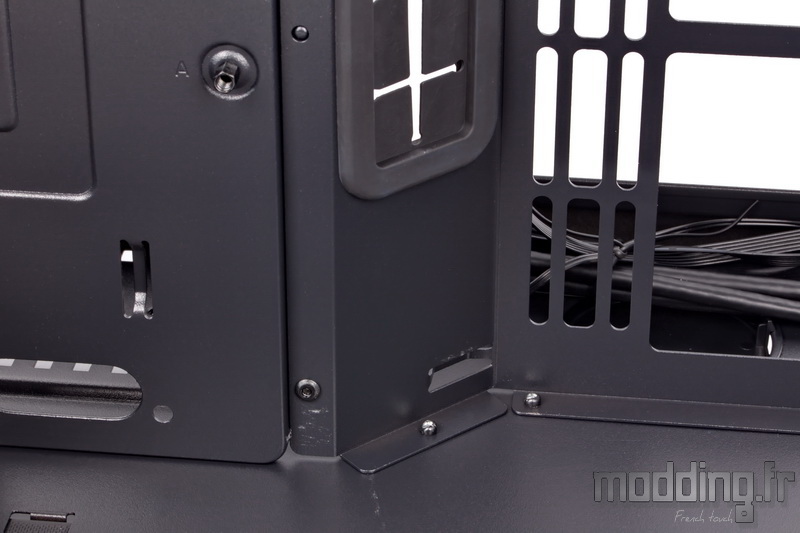

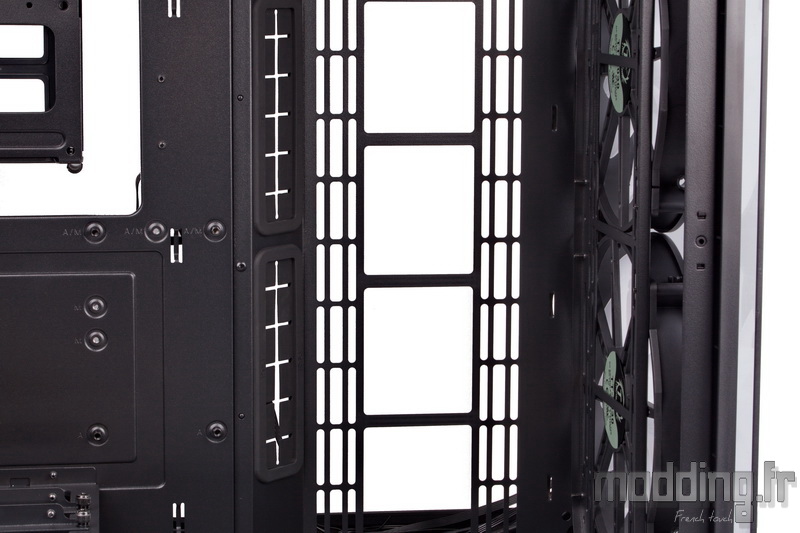

Deux larges ouvertures se positionnent à l’avant du plateau de la carte mère tout en étant équipées de grommet.
Les passages s’intègrent sur le biseau qu’engendre le déport du plateau.
Ce décalage, d’une quarantaine de millimètres, profite à l’emplacement de la ventilation latérale qui se positionne au-delà des passages de câbles.
Cela permet d’avoir un minimum d’espace pour installer un radiateur de Watercooling sans venir brider le flux d’air issu de la ventilation avant du boitier.
Les divers points de fixation adoptent une forme oblongue afin d’ajuster la hauteur des ventilateurs ou du radiateur.
Nous pouvons installer jusqu’à 3 ventilateurs en 120 mm ou en 140 mm ainsi qu’un radiateur d’une taille maximale de 280 ou 360.
On trouve une large ouverture au-dessus de cet emplacement.
Elle correspond au passage des tuyaux que l’on peut éventuellement faire cheminer du côté des coulisses.
Nous allons voir au fur et à mesure de la description que ce View 51 TG ARGB est réellement taillé pour le Watercooling, un bon et gros circuit de Watercooling sur mesure.
L’alimentation prenant place dans les coulisses, Thermaltake se passe d’un quelconque cache-alimentation.
Pour autant, la base ne manque pas d’accessoires.

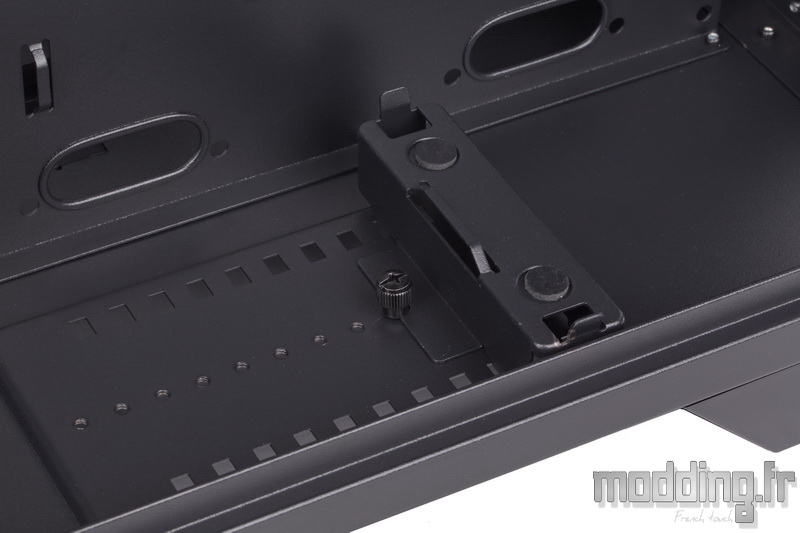

A l’avant, nous avons le support dédié à la mise en place d’une pompe ou d’un combo pompe/réservoir.
En fonction de l’épaisseur de l’éventuel radiateur que nous pourrions installer à l’avant du châssis, nous ajustons la position de ce support sur 4 niveaux.
Nous rappelons que Thermaltake dispose dans son catalogue d’un arsenal complet afin de créer notre circuit de Watercooling sur mesure.

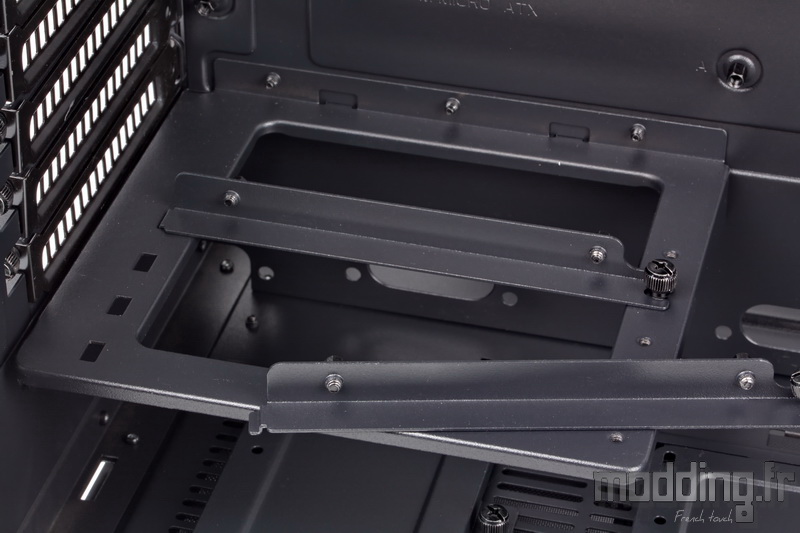

Dans la partie arrière, nous avons un cadre en acier qui se fixe tant au niveau du plateau de la carte mère (par cinq vis) que sur la paroi arrière du châssis (par une vis).
Il embarque deux supports pour Riser afin de positionner une ou deux cartes graphiques à la verticale.
Chacun de ces supports est fixé au cadre par une encoche et une vis à main.
Ils intègrent deux entretoises afin d’implanter un Riser proposé en option dans le catalogue Thermaltake : Gaming PCIe 3.0 Riser Cable (35 euros) ou TT Premium PCI Extender (72 euros).

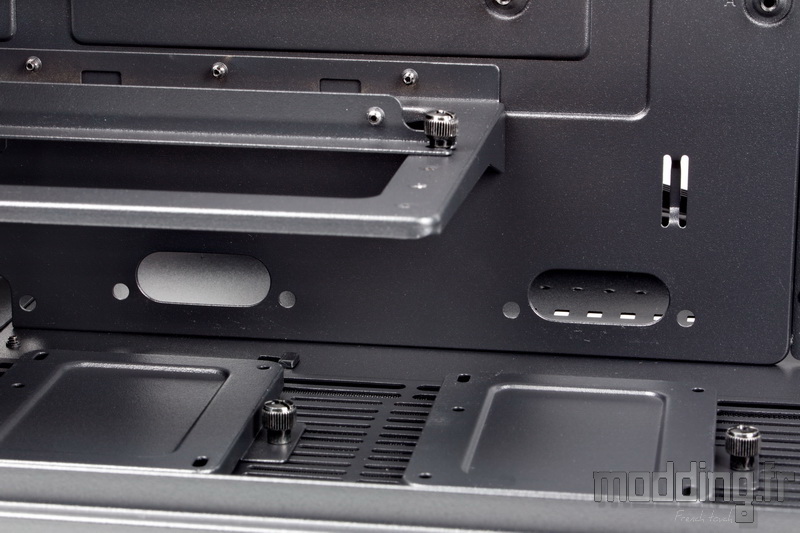

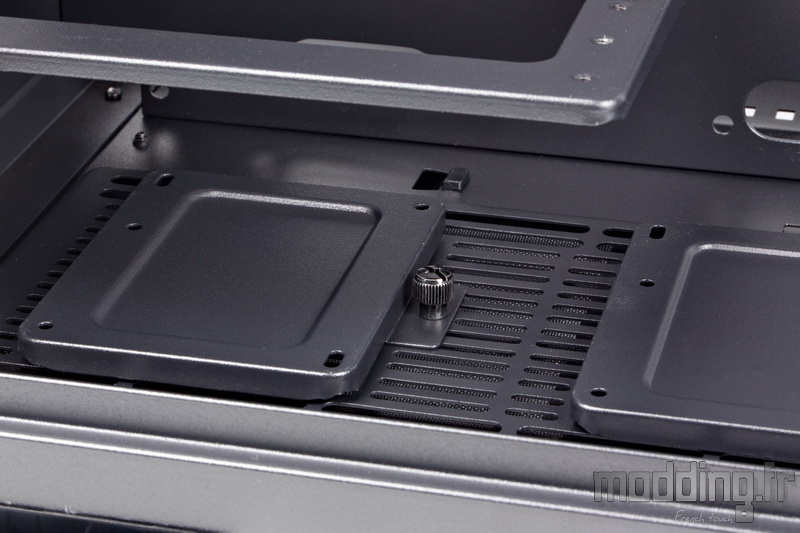

En revenant sur la base du châssis, nous découvrons deux supports pour SSD.

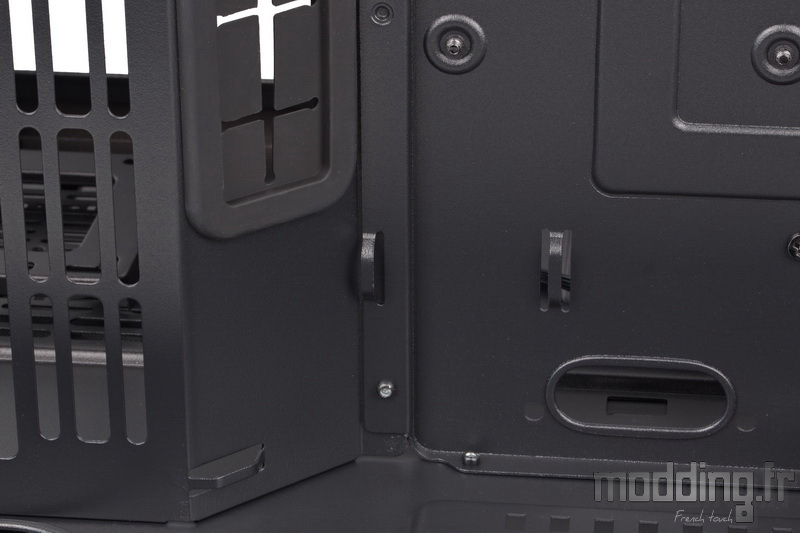

Dans la partie basse du plateau de la carte mère prennent place deux passages de câbles afin de glisser le câblage propre au boitier et éventuellement la connectique des SSD ou celle de la ventilation.
Nous rappelons en effet que les bords de la grille implantée sur cette base correspondent à des points de fixation pour trois ventilateurs en 120 mm plus ou moins associés à un radiateur de Watercooling (taille maximale : 360).

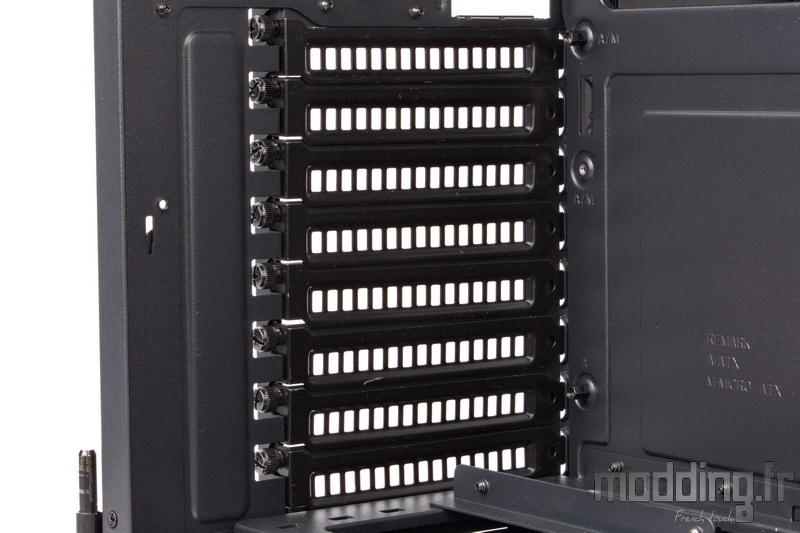

En remontant vers l’arrière du boitier, nous retrouvons les 8 équerres PCI fixées par leur vis à main.
Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionné en extraction.
Les pales translucides trahissent la présence d’un rétroéclairage au centre du ventilateur.
Dans la partie supérieure du châssis, nous avons un emplacement pour 3 ventilateurs en 120 mm ou en 140 mm, voire 2 ventilateurs en 200 mm.
Tout comme dans la partie avant du châssis où cette fois-ci les emplacements en 200 mm sont bel et bien occupés.
Nous revenons plus en détail sur ces supports de ventilation lors du démontage du View 51 TG ARGB.
Nous verrons d’ailleurs que ces supports sont amovibles comme en témoigne la présence de cette vis à main.
Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous ces câbles sont habillés de noir.
Et ce jusqu’à l’extrémité de la prise interne des ports USB 3.2 Gen 1, généralement bleue.
A ses côtés, nous avons la prise interne spécifique du port USB 3.2 Gen 2.
Le plateau de la carte mère dispose d’un bon nombre de points d’ancrage.
Ils sont disséminés un peu partout, à proximité des principaux passages de câbles…
… Non loin des passages de câbles supérieurs…
… Et même à l’avant du plateau, au-delà de l’emplacement de ventilation latérale.

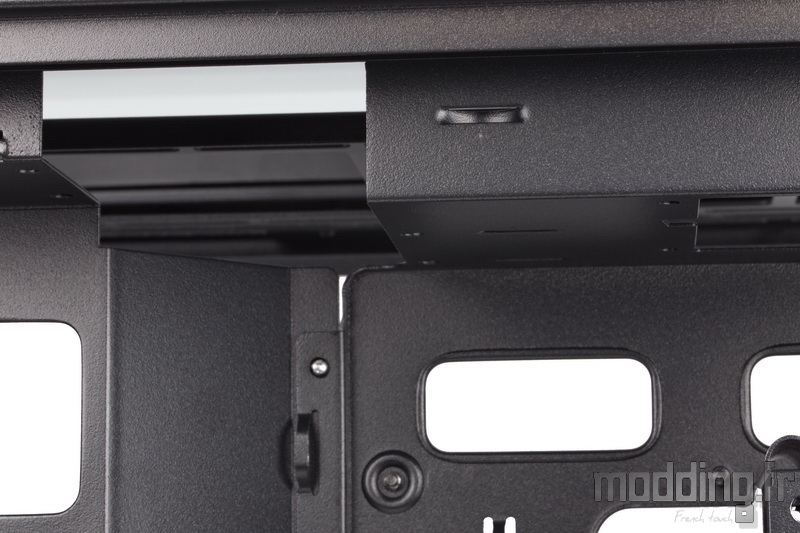

Le bord supérieur du plateau de la carte mère vient se fixer au bord du châssis tout en traversant horizontalement les coulisses.

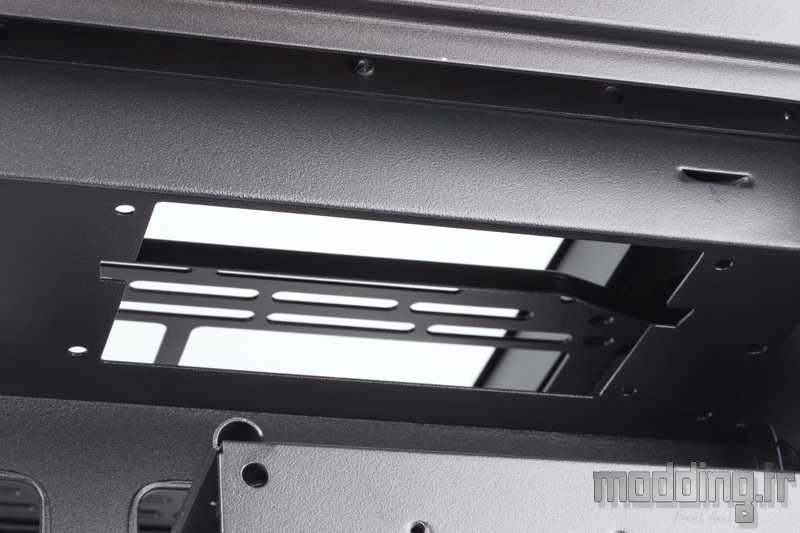

Ce large décroché intègre à l’avant une première ouverture rectangulaire disposant de 4 points de fixation…
… Alors qu’une seconde ouverture de plus grande taille se positionne plus en arrière toujours accompagné de 4 points de fixation.
Thermaltake nous laisse dans le flou total quant à ces deux emplacements !

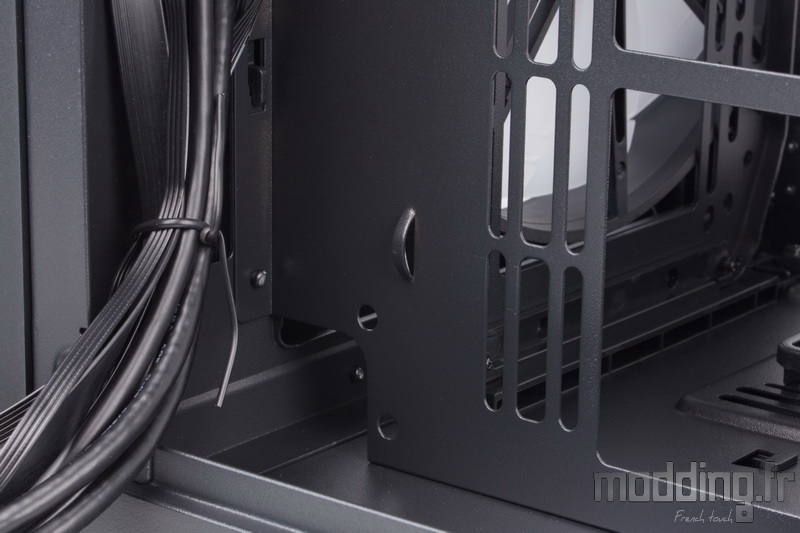

Nous notons la présence de trois petites ouvertures afin de glisser les câbles des ventilateurs positionnés à l’avant du boitier.
Le passage inférieur permet aussi de glisser, en toute discrétion, le câblage propre à une pompe de Watercooling.

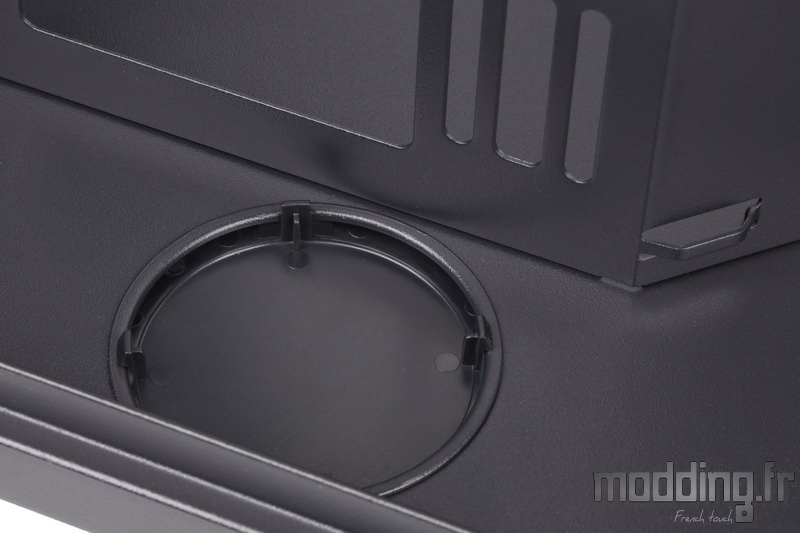

Nous retrouvons le capuchon plastique que nous avions découvert dans la précédente rubrique.
Il est donc bien fixé au châssis par 4 clips.
Nous avons moins de difficulté de le déposer par les coulisses en exerçant une pression sur ses clips.
Quoi qu’il en soit, sa principale fonction est d’avoir un accès extérieur pour vidanger le circuit de Watercooling, une vidange généralement accompagnée d’un robinet qui demande de toute façon d’ouvrir le boitier.

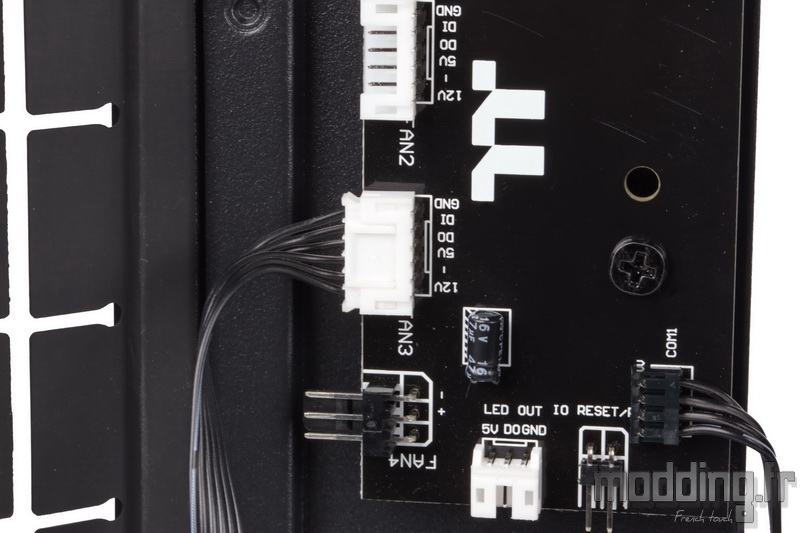

A proximité des principaux passages de câbles nous avons le contrôleur aRGB du View 51 TG ARGB.
Nous détaillons la fonction des différentes connectiques dans la page suivante.
Cependant, nous pouvons d’ores et déjà constater que les ventilateurs sont dotés d’une prise propriétaire.
De plus, le contrôleur ne gérant que l’éclairage… Cela implique l’absence totale du contrôle sur la vitesse de rotation avec des ventilateurs uniquement alimentés en 12 V.

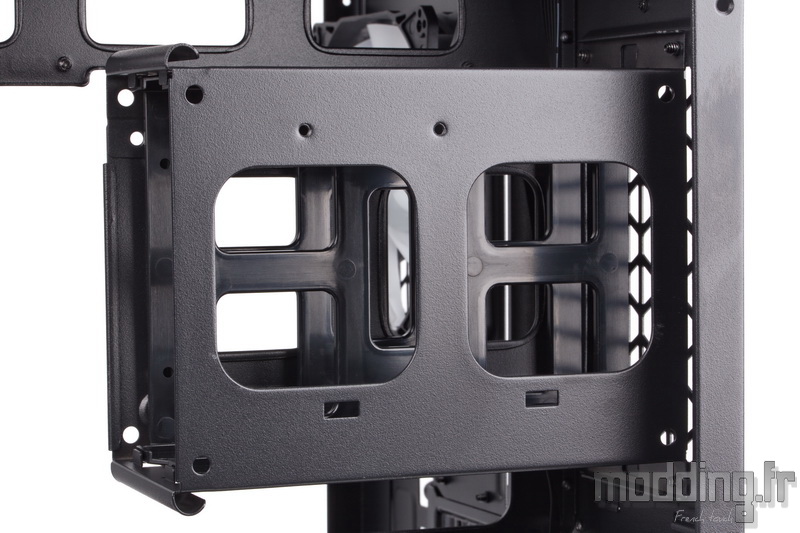

La cage HDD, avec ses deux tiroirs accessibles depuis l’arrière du boitier.
En reprenant la vue d’ensemble des coulisses, on comprend l’intérêt de retirer les tiroirs par l’arrière et non par l’intérieur.
Sans évoquer la position du contrôleur aRGB que Thermaltake aurait pu passer plus bas, c’est surtout l’aspect du plateau de la carte mère et son décroché qui explique aussi ce choix.
Sous la cage HDD, nous avons l’emplacement dédié à l’alimentation.
Cet emplacement s’associe à un support dont on peut ajuster sa position afin de correspondre à la profondeur du bloc.

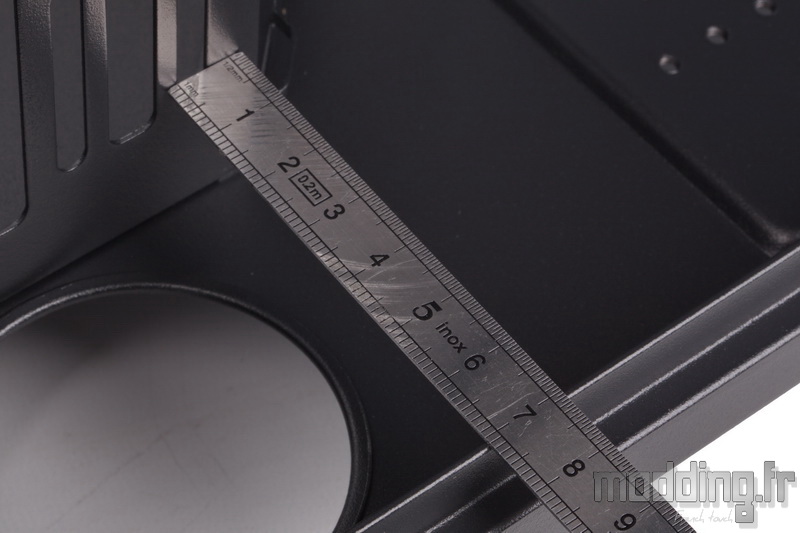

Nous disposons de 110 mm d’espace à l’arrière du plateau de la carte mère.
Après le décroché correspondant à l’emplacement de la ventilation latérale, l’espace se réduit à 70 mm ce qui demeure plus que confortable.
