Montage :
Contrairement au boitier A500 TG, le montage d’un disque dur 3.5″ nécessite l’utilisation d’un tournevis cruciforme.

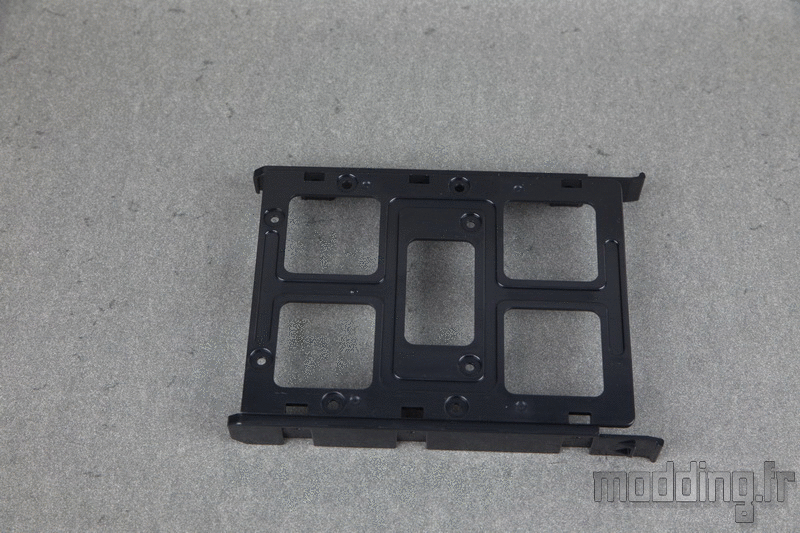

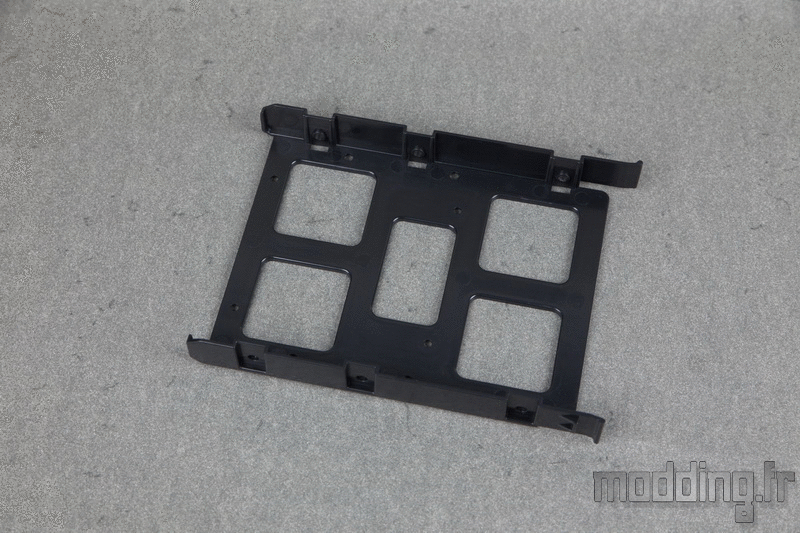

On glisse le disque dur dans le tiroir de manière à orienter sa connectique à l’opposé des branches dudit tiroir.
On récupère 4 vis UNC-6.32 du sachet inclus dans le bundle.
Avec l’aide du tournevis, nous finalisons l’installation du disque au sein du tiroir.
La fixation d’une unité de stockage 2.5″ passe aussi par un tournevis et 4 vis.
Ces dernières sont de type M3 et la fixation s’effectue par en dessous.

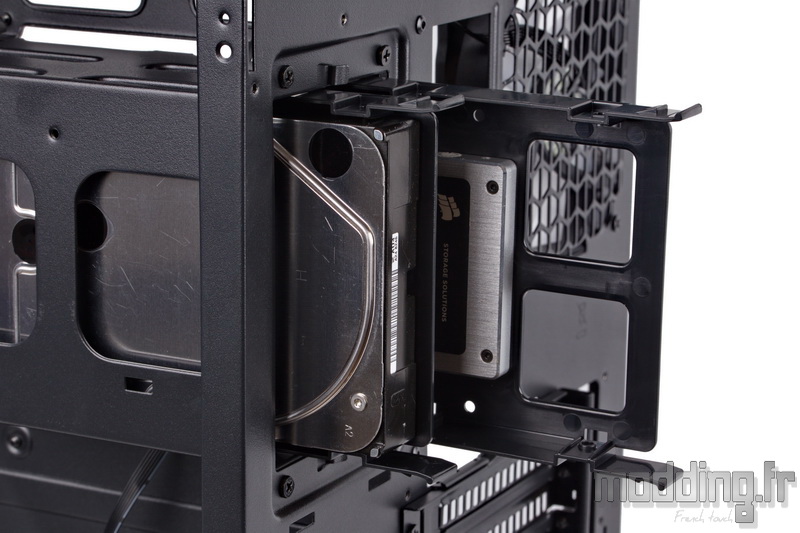

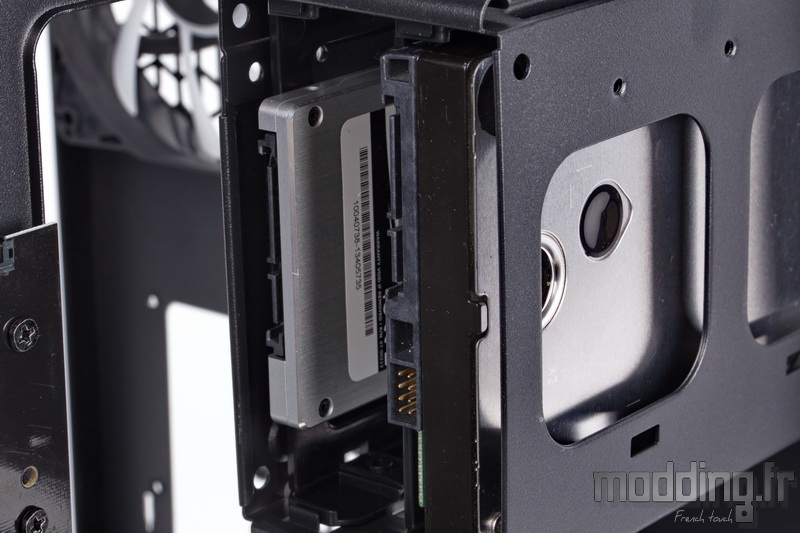

Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD jusqu’à entendre le petit “clic” assurant leur bonne mise en place au fond de la cage.
Si nous avons bien orienté chaque unité au sein du tiroir, nous devrions retrouver la connectique du côté des coulisses du boitier.
Dans le chapitre précédent, nous avons évoqué l’absence de silentbloc…

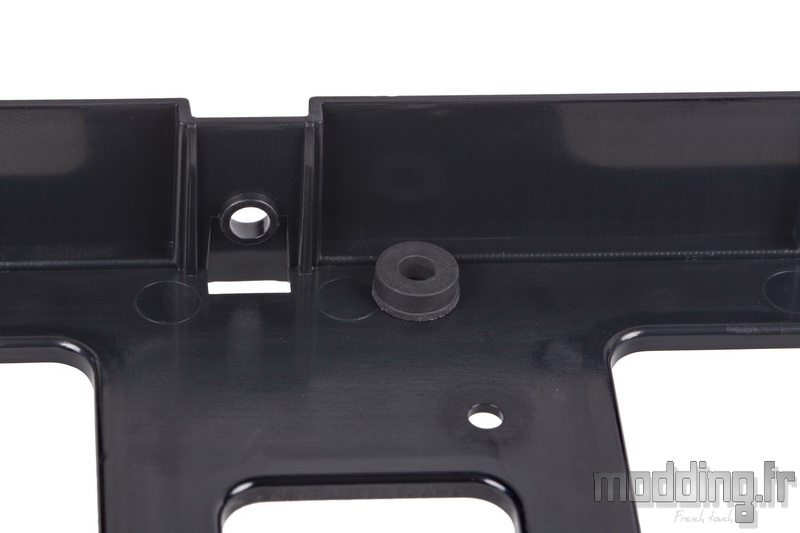

Cependant, nous pouvons utiliser les rondelles en caoutchouc incluses dans le bundle afin de les intercaler entre le disque dur et la structure du tiroir.
La fixation d’un disque dur 3.5″ s’effectue dans ce cas par en dessous, car les rondelles ne peuvent pas s’insérer au niveau des points de fixation latéraux.

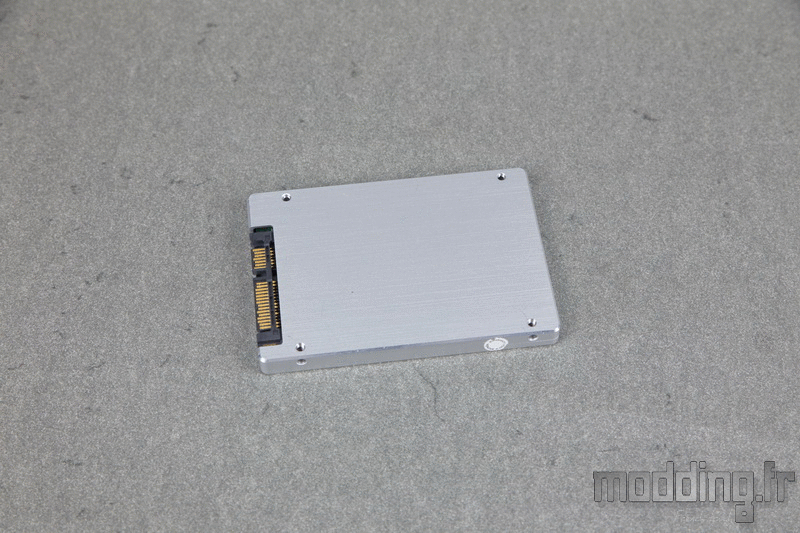

En ce qui concerne le SSD, nous avons deux supports qui lui sont dédiés.
La méthode demeure plutôt classique et requiert 4 vis M3 avec une fixation par en dessous.
Si nous envisageons d’installer un disque dur 2.5″ sur ce support, on intercale les rondelles en caoutchouc que l’on vient juste de citer.

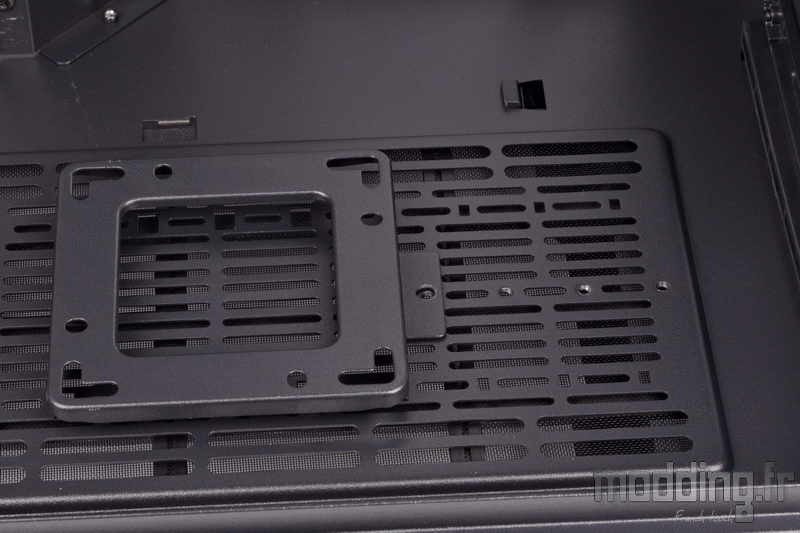

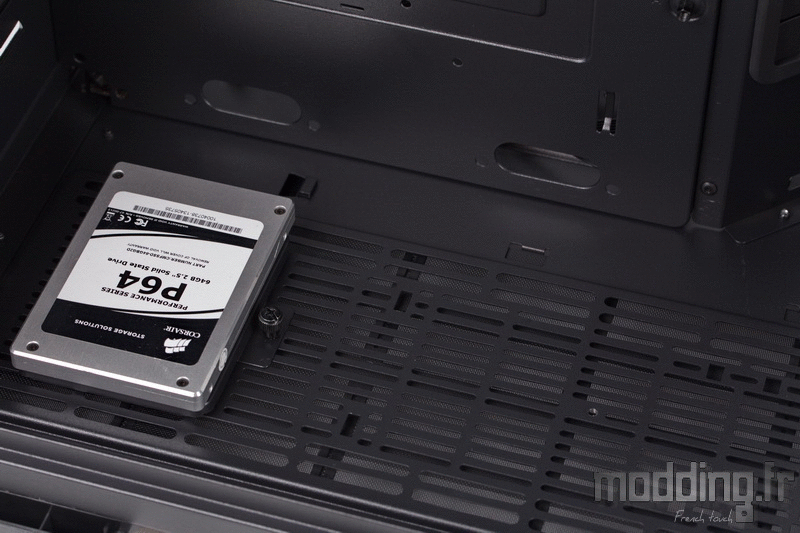

Les supports sont ensuite installés dans le compartiment principal sur la base du châssis juste sous l’emplacement de la carte mère.
Bien sûr, cela condamne une partie de la grille dans l’éventuelle installation de ventilateurs ou d’un radiateur.

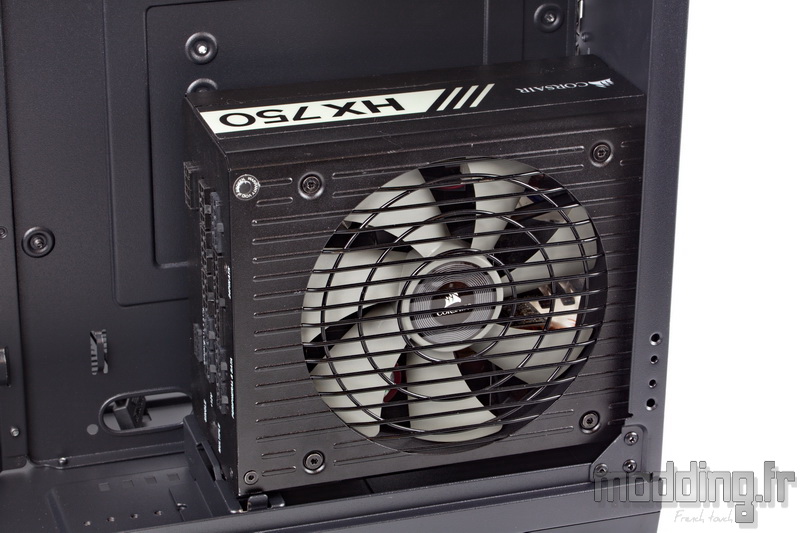

Nous n’avons aucun mal à installer notre alimentation qui prend place du côté des coulisses du View 51 TG ARGB.
Le tout est d’orienter sa face ventilée vers la porte controlatérale pour qu’elle tombe face à la grille de cette dernière.

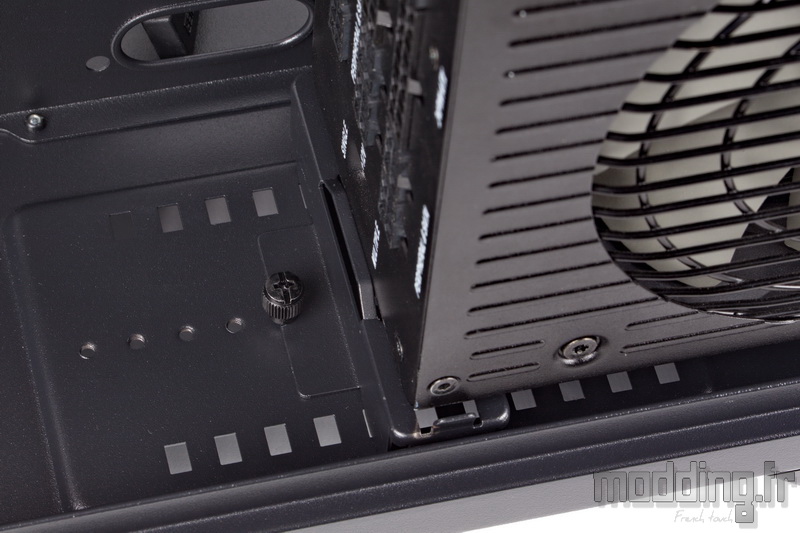

Avant de fixer l’alimentation à l’arrière du châssis, nous devons ajuster la position du support dédié au bloc en fonction de la profondeur de ce dernier.
Aucune entretoise ne dispose d’un déport afin de faciliter le centrage de la carte mère.
La fixation de celle-ci passe par 9 vis de type UNC-6.32.

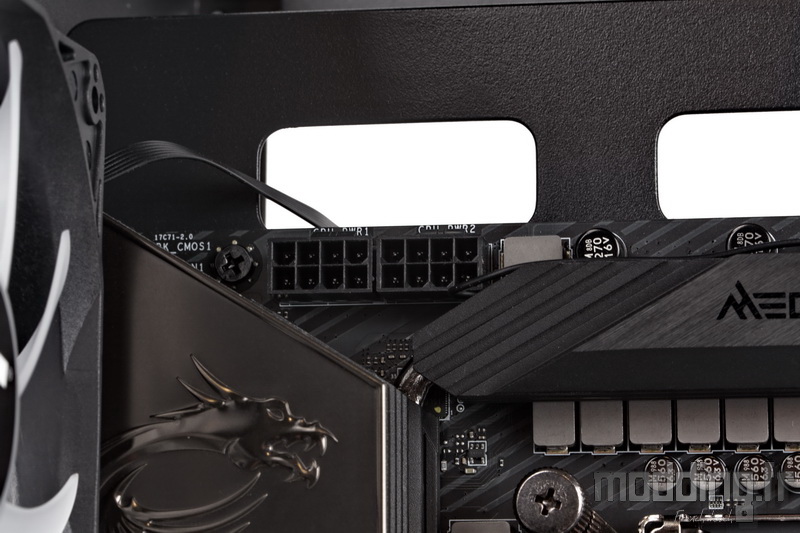

Nous ne manquons pas de place au-dessus de notre carte mère et cela facilite le branchement du câble CPU.
De plus, nous pouvons aisément retirer le Top du boitier, nous donnant ainsi un large accès au-dessus de notre configuration.
Autant en profiter !

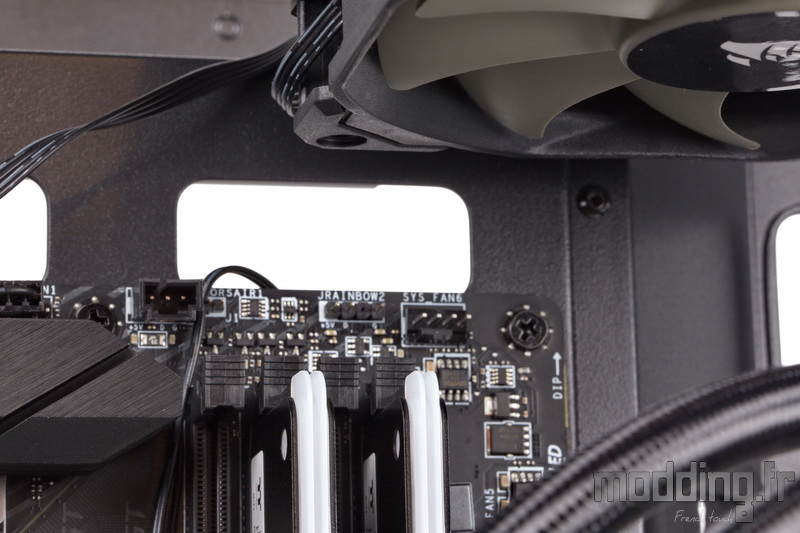

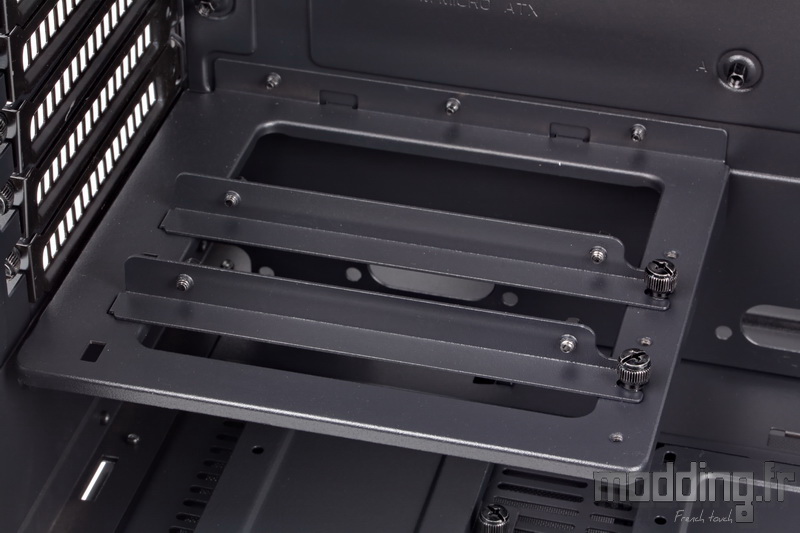

Si nous envisageons l’installation d’un radiateur de Watercooling dans la partie haute du boitier, il est alors préférable de décaler le support vers la porte principale afin que le radiateur ne soit pas en contact avec le plateau de la carte mère.
L’espace disponible est déterminé par la présence et la hauteur des dissipateurs de notre carte mère.

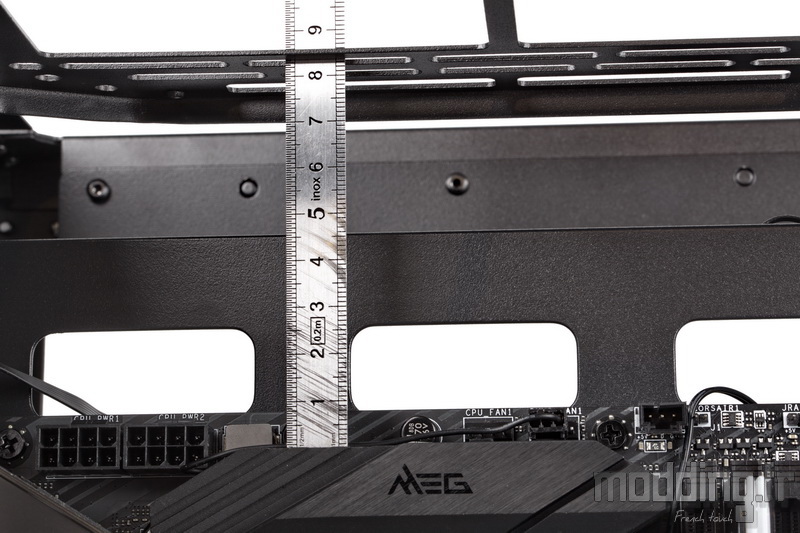

Dans notre cas, nous disposons de plus de 80 mm. Il faut aussi composer avec les différents branchements que nous devrons effectuer sur les prises positionnées sur le bord supérieur de la carte mère (notamment avec un radiateur basé sur une ventilation en 140 mm).
On enlève une dizaine de millimètres si l’on désire rester juste au dessus du PCB.
Cela reste encore confortable comme distance et cela permet d’installer un radiateur de 45 mm d’épaisseur.
Il est à noter que nous pouvons aussi installer les ventilateurs au-dessus du support, nous avons un peu plus de 40 mm avant d’entrer en contact avec la vitre. Cela place les ventilateurs en dessous des passages d’air de part et d’autre du verre trempé.

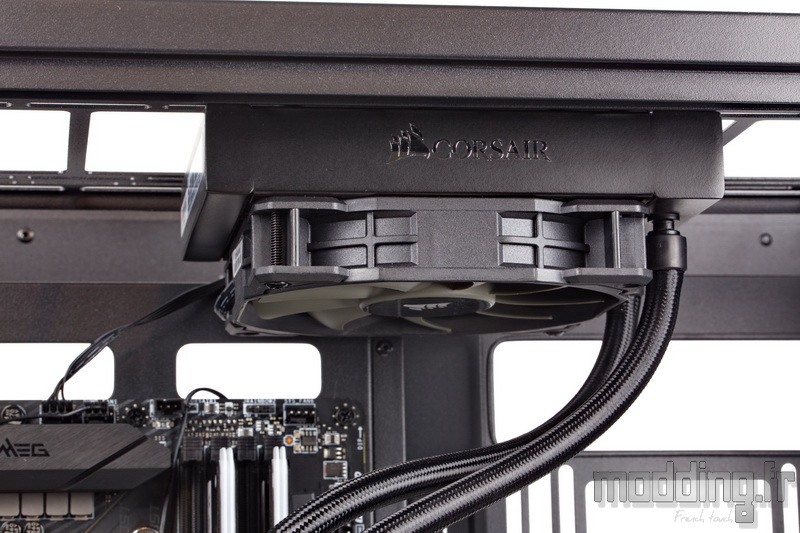

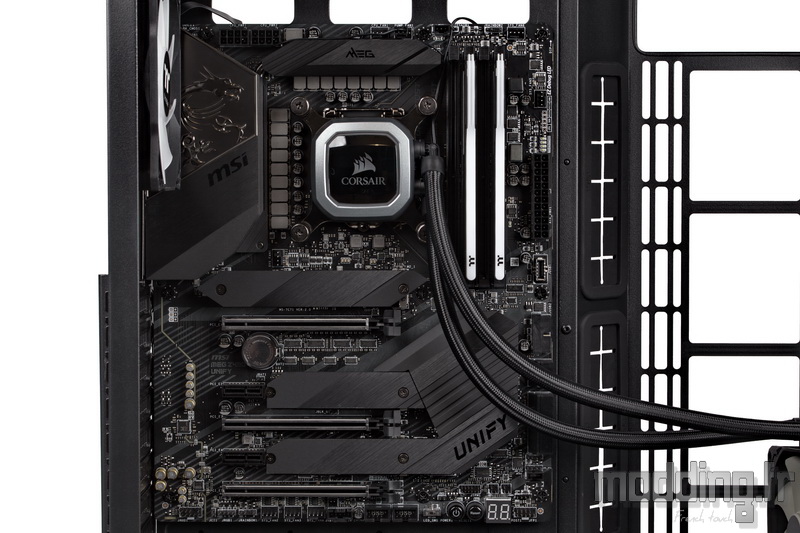

Notre H75 se trouve un peu perdu pour le coup !
Et à bonne distance de notre carte mère.

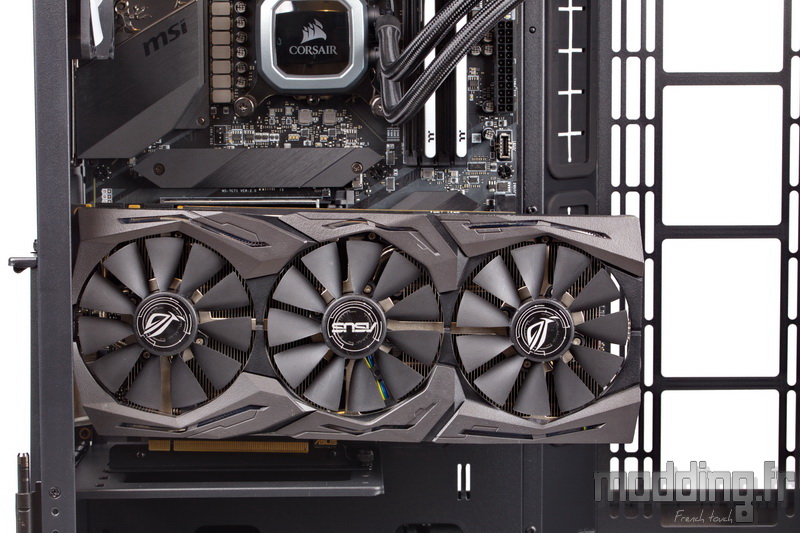

La carte graphique peut donc s’installer verticalement.
Un Riser est donc nécessaire dans ce cas.

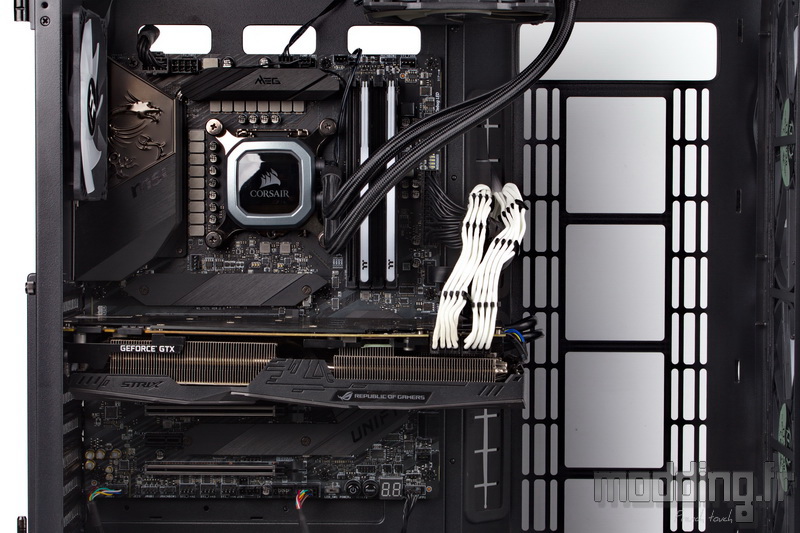

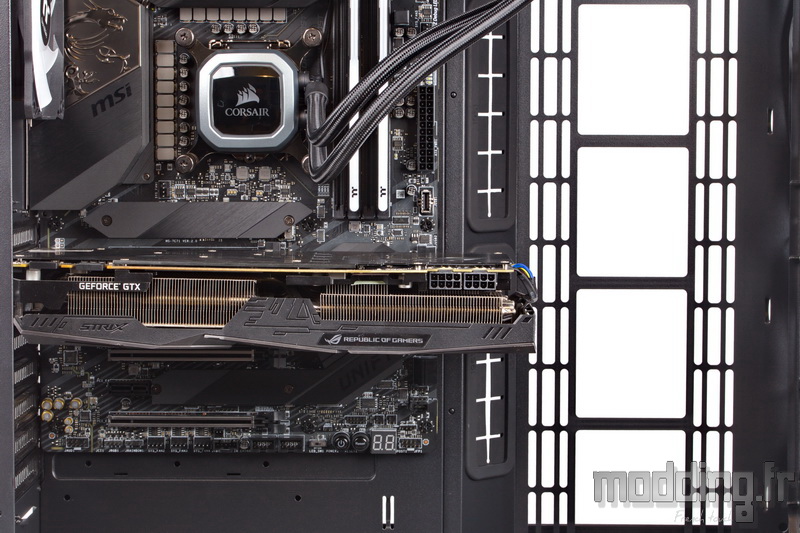

Ou nous optons pour une fixation plus classique en la connectant directement sur notre carte mère.

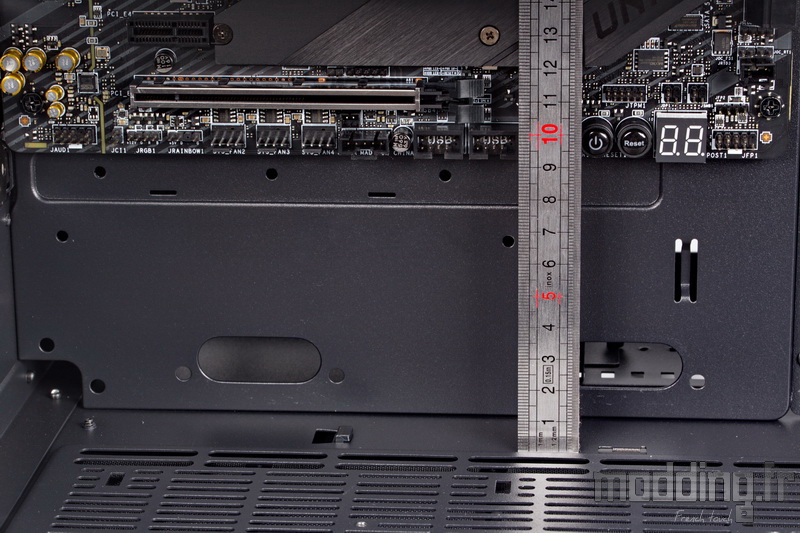

Pas moins de 440 mm sont disponibles.
Une distance qui est amenée à diminuer en fonction de ce que l’on va installer à l’avant du compartiment principal.
Le fait de retirer le cadre des supports de Riser permet de libérer un bon espace dans la partie basse de ce compartiment.
Pour peu que nous nous passions des supports SSD, on peut alors envisager d’installer un radiateur (taille maximale 360) sur la base du châssis.
Nous rappelons que la grille est la seule entrée à bénéficier d’un filtre.
Bien sûr, il faut aussi prendre en compte l’emplacement de la pompe pour peu que nous fixions celle-ci sur le support qui lui est dédié.
Le View 51 TG ARGB propose un bon nombre de solutions afin d’optimiser la mise en place d’un circuit de Watercooling sur mesure.
De plus, Thermaltake dispose d’un tas d’options dans son catalogue dédié au Watercooling.

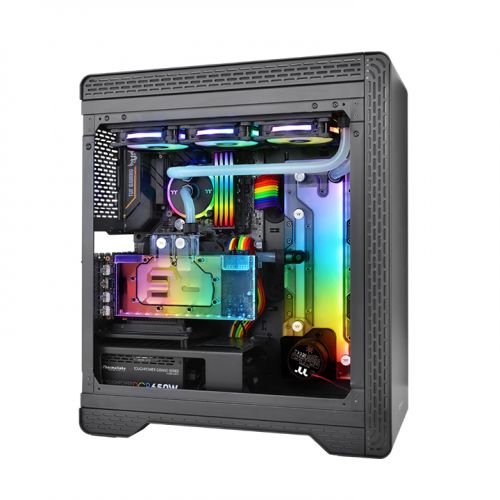

Dans l’exemple précédent où nous envisageons d’installer un radiateur dans la partie basse du boitier, tout en restant avec Thermaltake, nous pouvons aussi envisager de remplacer le combo pompe/réservoir par une DistroPlate que l’on fixe sur l’emplacement de ventilation latérale.
Nous effectuons le branchement des différents câbles issus de l’alimentation.

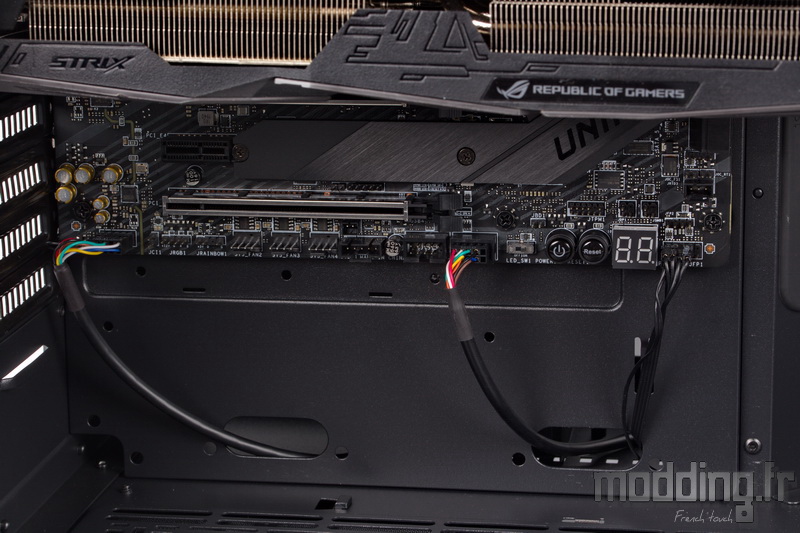

Les ouvertures dans la partie inférieure du plateau de la carte mère sont largement dimensionnées afin de glisser les petits câbles issus du boitier.

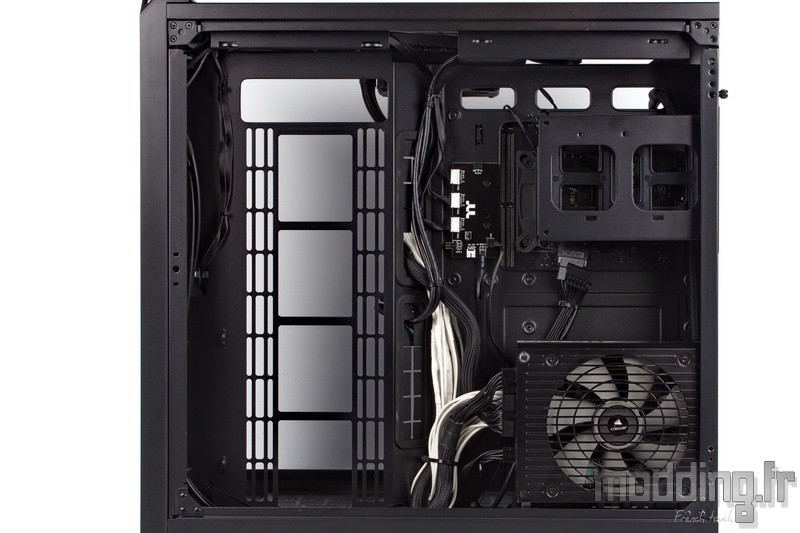

Les nombreux points d’ancrage sont bien appréciables pour assurer le rangement des câbles du côté des coulisses.
Nous apprécions le fait de pouvoir fixer les câbles en dehors de l’emplacement de ventilation latérale
En même temps, nous ne manquons pas de place de ce côté du boitier !

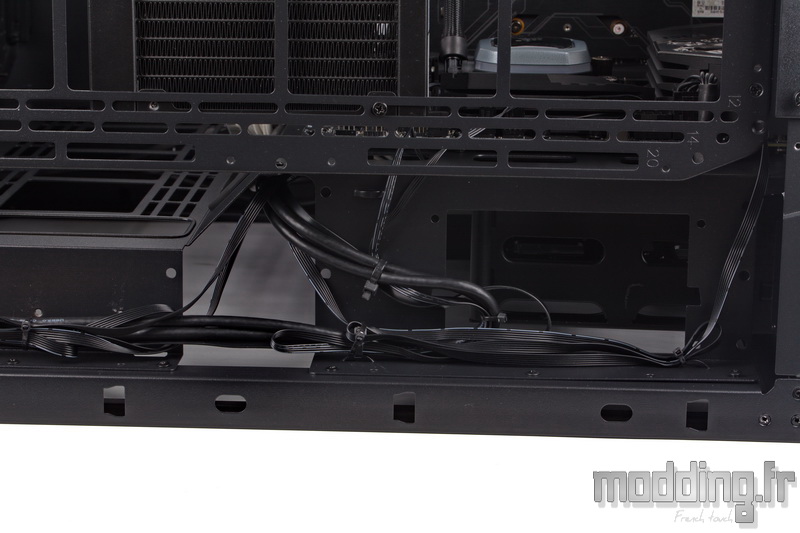

On ne s’est d’ailleurs pas gêné pour faire passer et fixer quelques câbles dans la partie horizontale du plateau de la carte mère, profitant des quelques points d’ancrage disponibles.
A noter cependant que le panneau supérieur du boitier rend visible cette partie du châssis.
Le View 51 TG ARGB est donc taillé pour le Watercooling sur mesure.

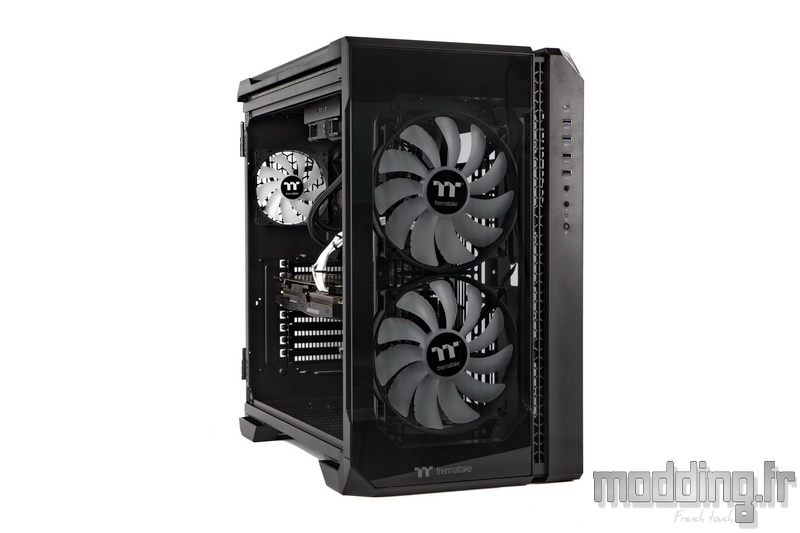

Il offre bien sûr un bon nombre d’emplacements ventilateur de toute taille pour celui qui désire rester dans le monde de l’Aircooling.
La place disponible pour un ventirad est d’ailleurs conséquente avec pas moins de 175 mm avant d’entrer en contact avec le verre trempé de la porte principale.

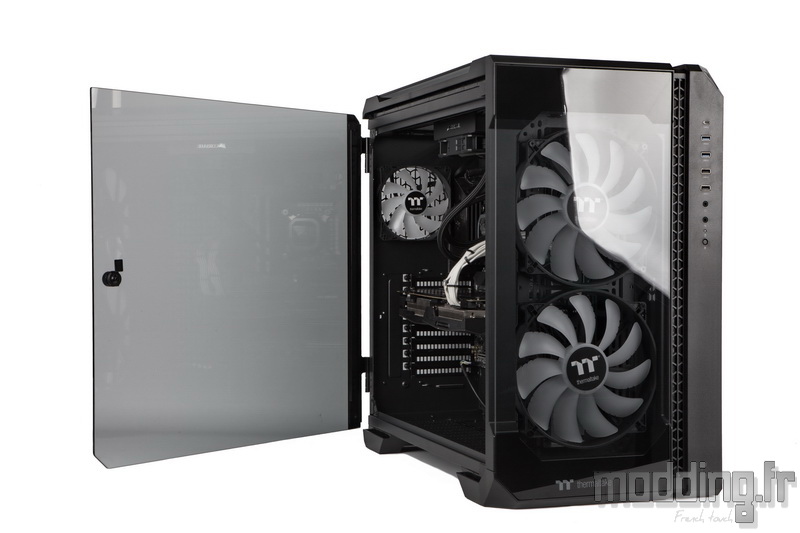

Une porte que l’on repositionne sur ses gonds en commençant par celui du haut en raison d’une longueur supérieure à celui du bas.
Nous refermons la porte en verre en tournant le loquet dans le sens horaire. Une butée en plastique fixé sur le montant du châssis empêche le loquet d’effectuer plus qu’un quart de tour tout en assurant la bonne fermeture de la porte.

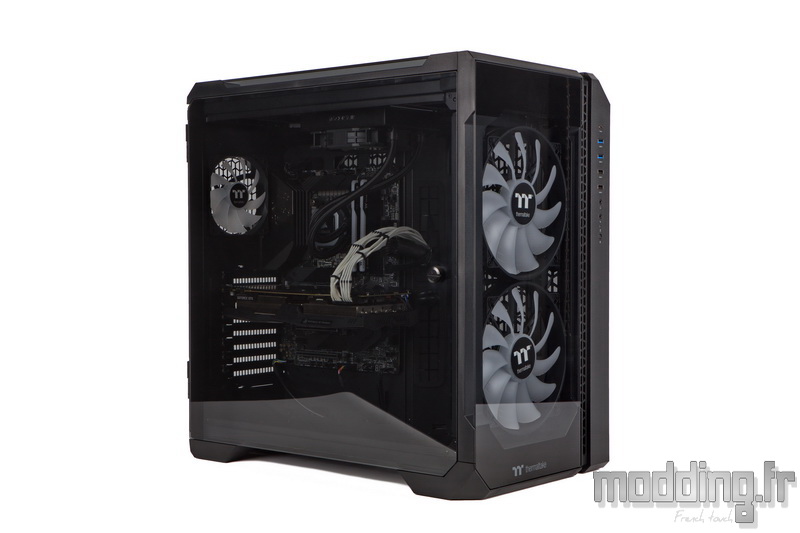

Nous remettons en place la porte controlatérale et l’on appuie sur le bouton Power qui se pare d’un rétroéclairage blanc.
Tandis que les ventilateurs s’illuminent de mille couleurs ce qui nous amène à la rubrique suivante consacrée aux différentes modes d’éclairage que propose le contrôleur du View 51 TG ARGB.
