L’extérieur :

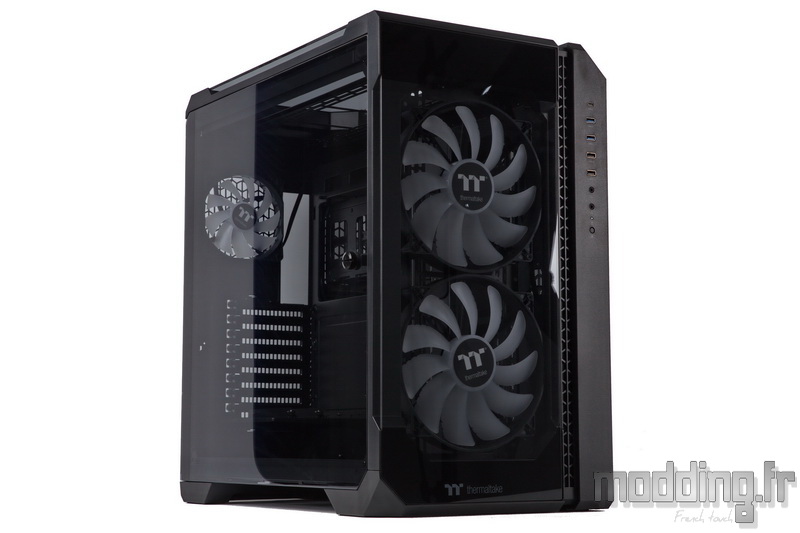

Comme son nom l’indique, le View 51 TG ARGB appartient à la série View qui regroupe pas moins de 22 modèles.
Le design de notre boitier se rapproche plus du style du View 71 TG ARGB.
TG pour Tempered Glass qui se traduit par la présence de trois panneaux en verre trempé prenant place sur le côté, l’avant et le haut du boitier.
Le View 51 TG ARGB se distingue de son grand frère par une forme plus trapue. Moins haut, moins profond, mais plus large, ce qui permet de déporter le bloc d’alimentation au niveau des coulisses.
Cet astuce libère completement le compartiment principal qui se passe d’un quelconque cache-alimentation.
Les trois panneaux en verre trempé apportent une totale visibilité sur ce compartiment principal dans lequel vient prendre place notre configuration.
Certes, le boitier est moins profond que son grand frère, le View 71 TG ARGB (525 mm contre 577 mm), mais nous allons voir que nous ne manquons pas de place, notamment pour intégrer un Watercooling personnalisé sans lésiner sur le nombre de radiateurs.
Le boitier est disponible en noir ou en blanc (Snow).
Thermaltake classe le boitier dans le format “Grande Tour”. Il mesure 315 mm de large sur 525 mm de profondeur pour une hauteur totale de 550 mm.
Constitué d’acier (SPCC), de plastique et de verre trempé, le poids demeure conséquent avec ses 14.95 kg à vide.

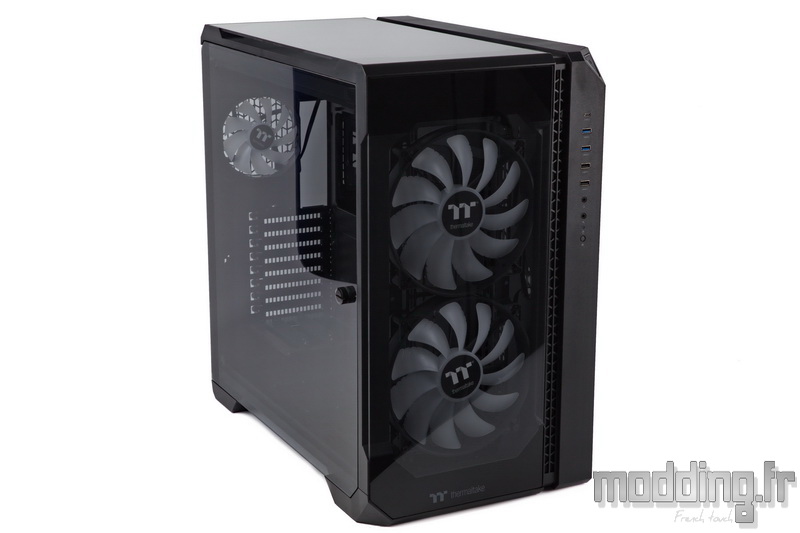

En raison de sa largeur quelque peu hors-norme, la façade se présente en deux parties avec la présence d’un panneau en verre trempé occupant les 3/4 de la surface.
Ce panneau mesure 238 mm de large sur 525 mm de haut.
Contrairement au View 71 TG ARGB, le verre est fixé sur la structure en plastique de la façade par des bandes adhésives (ou simplement collée) au niveau de ses extrémités.
Afin de dissimuler l’aspect collant de cet adhésif, la marque insère un vinyle noir sur sa face interne.

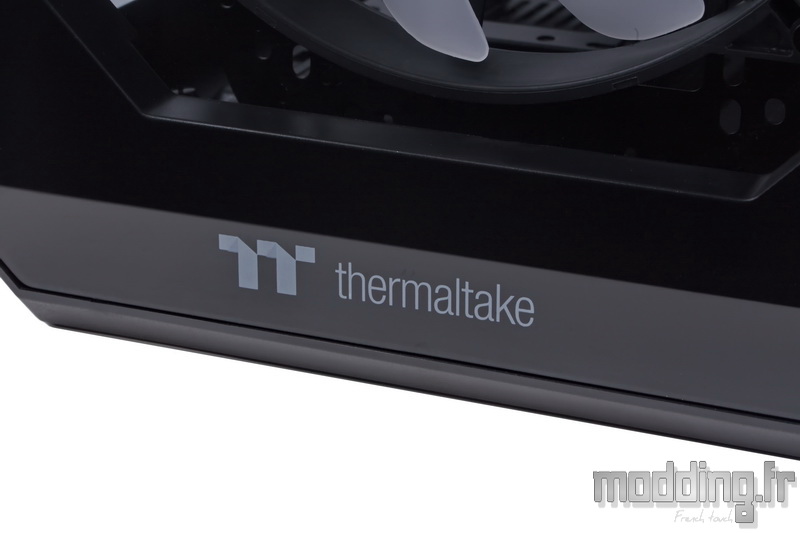

Thermaltake en profite pour apposer son logo dans la partie basse du panneau.

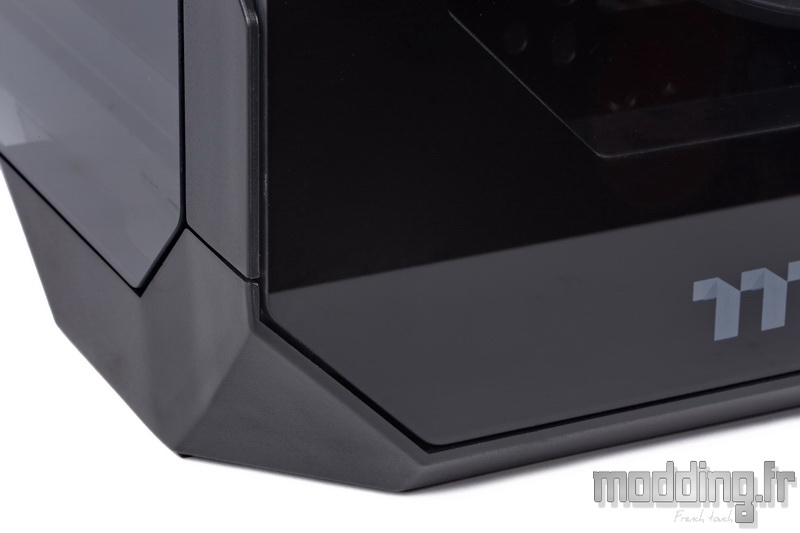

L’un des coins inférieurs de la façade est largement biseautée, un biseau que l’on retrouve dans le coin diamétralement opposé.
On note que la découpe des différents panneaux en verre trempé suit les biseaux imposés par l’armature en plastique.
Par ailleurs, la surface du verre vient à fleur de cette structure en plastique.
En l’absence d’une fixation sur entretoises, le verre est donc plaqué contre le carenage de la façade.
Seule la présence de larges encoches va permettre à l’air extérieur de s’engouffrer afin d’alimenter la ventilation avant du boitier.

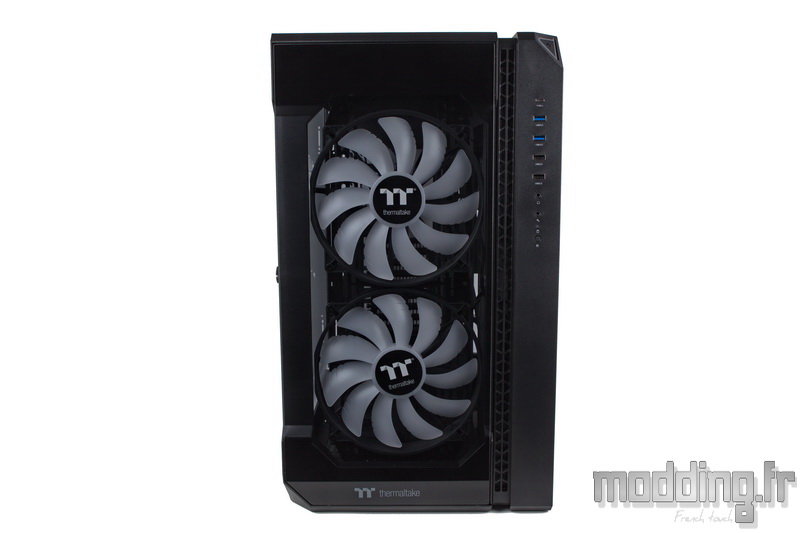

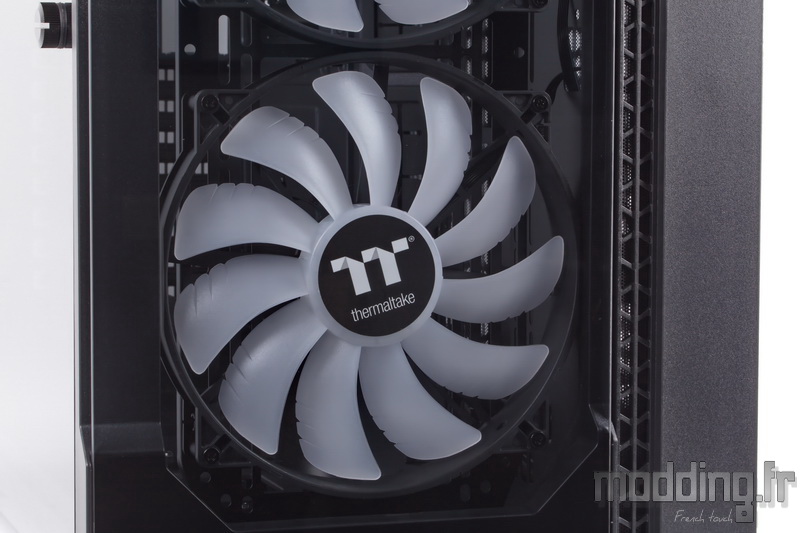

Une ventilation composée de deux gros ventilateurs en 200 mm.
Les pales blanches traduisent la présence d’un rétroéclairage par LED aRGB.

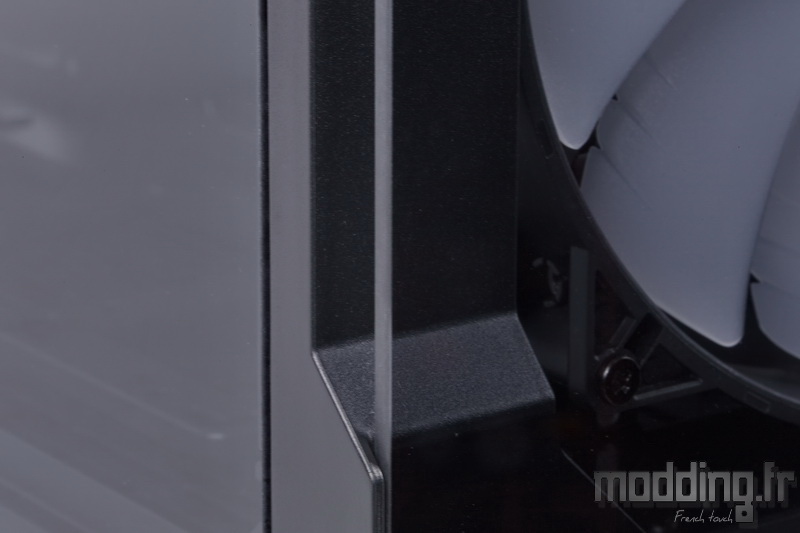

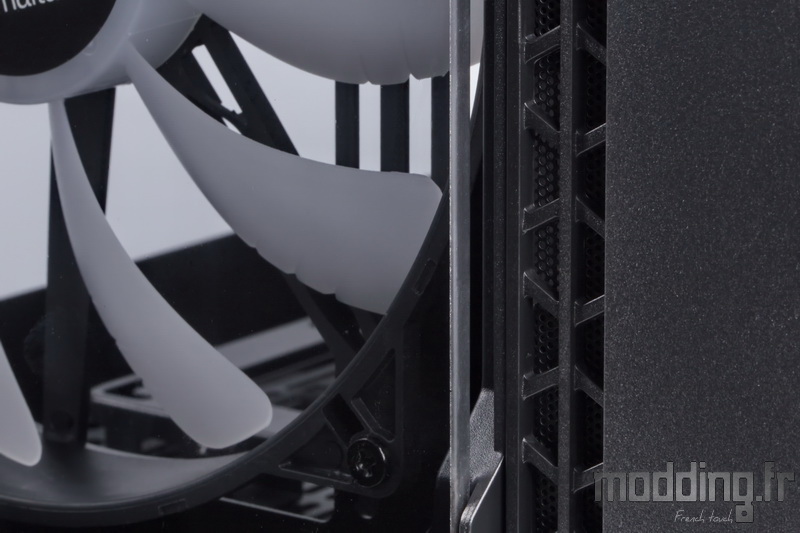

On note la présence d’une seconde encoche sur le montant opposé du verre afin de faire rentrer un maximum d’air.
Bien sûr, ce dispositif demeure moins performant que sur le modèle 71 où le verre se positionne à une plus grande distance de la structure de la façade.
Au-delà du panneau en verre trempé, nous retrouvons le carenage en plastique de la façade qui revient du coup à hauteur de la vitre.

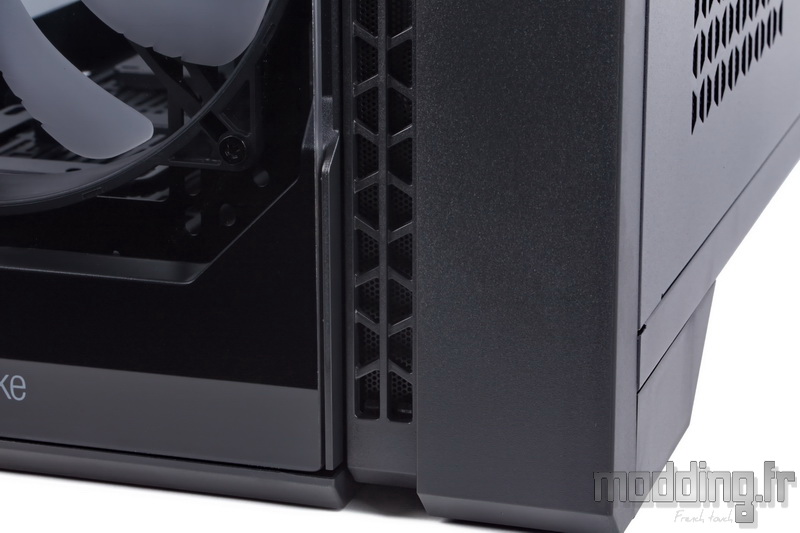

Un étroit canal de 20 mm de large sépare les deux éléments. Ce chenal se pare de multiples ouvertures afin de laisser entrer l’air, mais du côté des coulisses du boitier.
Une grille se positionne à l’arrière de ces ouïes d’aération afin de filtrer l’air.
Un filtre qui demeure totalement absent du côté des deux ventilateurs de la façade… Un choix complètement assumé par la marque afin d’optimiser le rendu visuel du rétroéclairage, sans brider d’avantage le flux d’air entrant.
Les ouïes d’aération se propagent sur toute la hauteur du boitier.

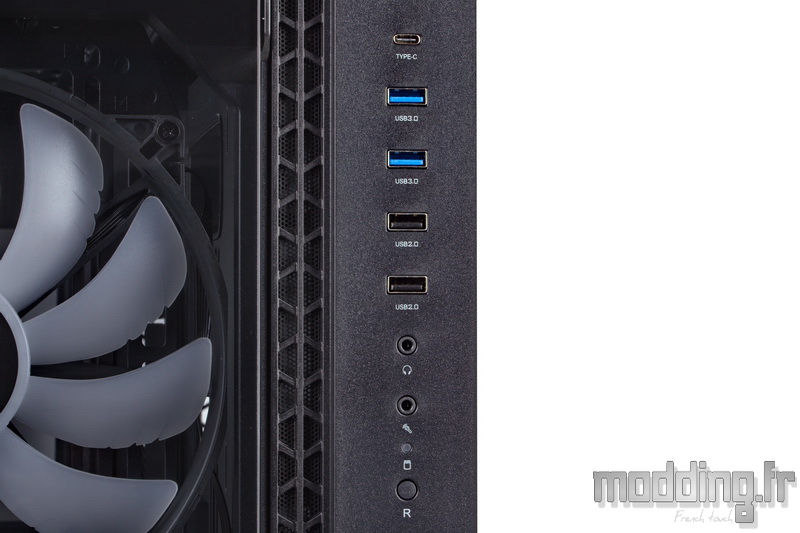

C’est sur la structure en plastique de cette façade que Thermaltake dispose les connectiques propres au View 51 TG ARGB.
De haut en bas, nous avons :
- Un port USB 3.2 Gen 2 (type C).
- Deux ports USB 3.2 Gen 1.
- Deux ports USB 2.0.
- Deux prises audio.
- LED activité disque (rouge).
- Bouton Reset.
Nous apprécions la présence du port USB 3.2 Gen 2 ainsi que les 4 autres ports USB, offrant un bon nombre de connectiques.
Il est à noter que Thermaltake détourne le câble du bouton Reset afin de le brancher sur le contrôleur aRGB du View 51 TG ARGB. Cela permet de passer en revue les différentes modes d’éclairage que propose ce contrôleur.

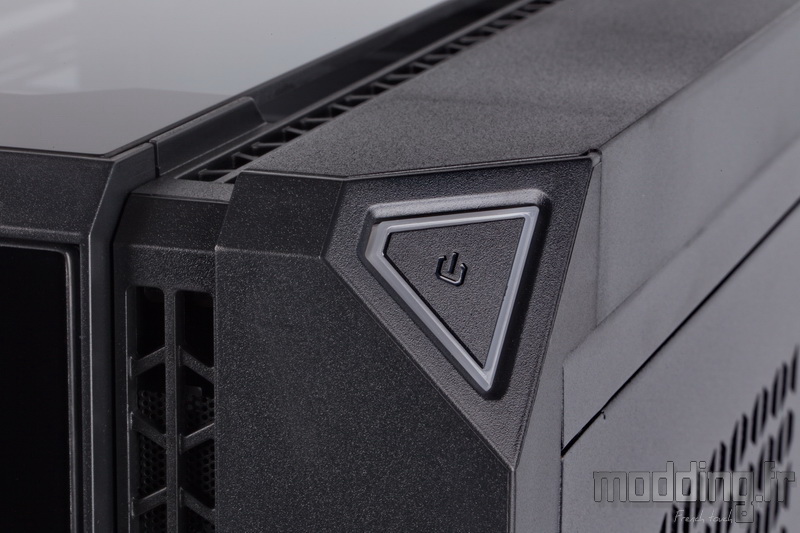

Le bouton Power accompagné de sa LED (blanche) prend place dans le coin superieur qui arbore un large biseau identique au coin diamétralement opposé.

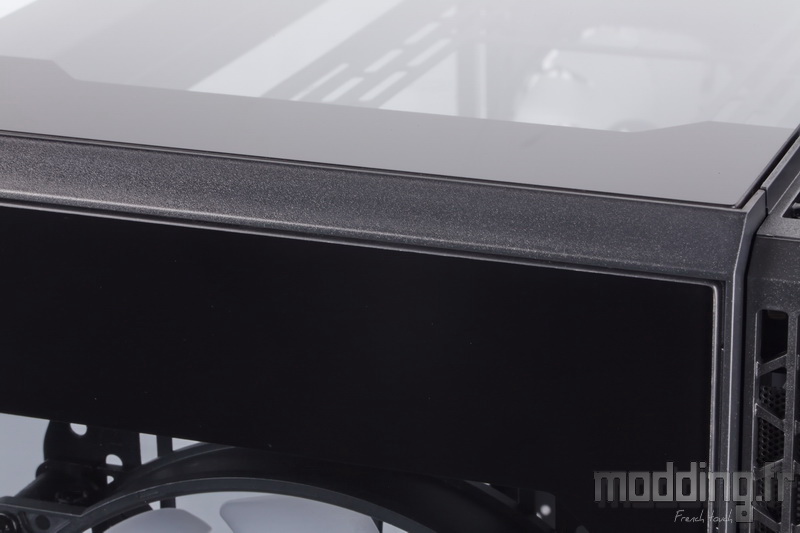

L’armature de la façade demeure présente au-dessus du panneau en verre trempé et délimite ainsi ce panneau du panneau supérieur qui est lui aussi constitué de verre trempé.

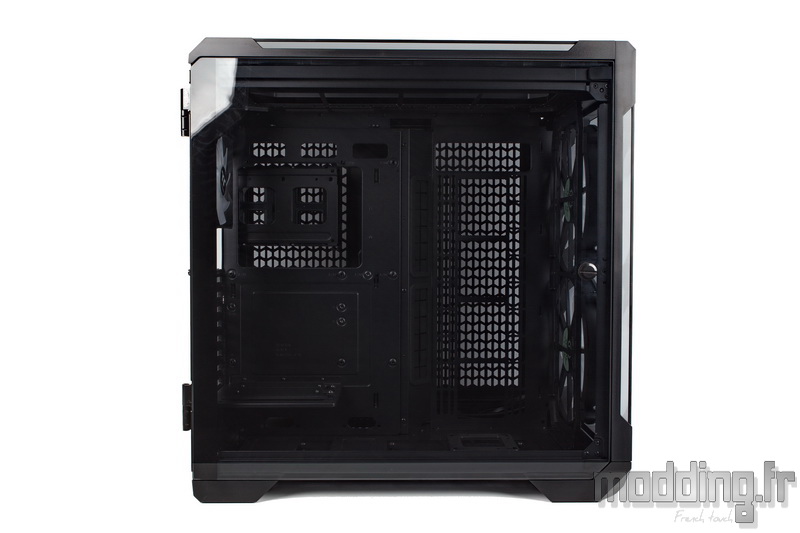

La porte principale est entièrement constituée de ce matériau permettant d’avoir une vue d’ensemble sur le compartiment principal du châssis et donc sur la configuration que nous y installons.
Elle mesure 500 mm sur 500 mm.
L’ensemble des plaques en verre arbore une épaisseur de 4 mm.

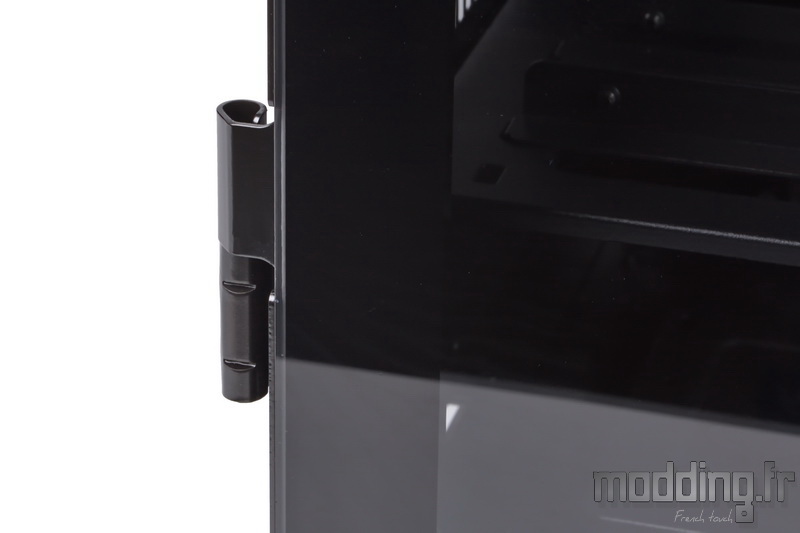

La porte est montée sur un système de charnière qui facilite son ouverture sans avoir à déposer ladite porte.
La pièce mobile de cette charnière fait partie intégrante d’une plaque en acier fixée sur la face interne de la vitre par une bande adhésive (ou simplement collé).

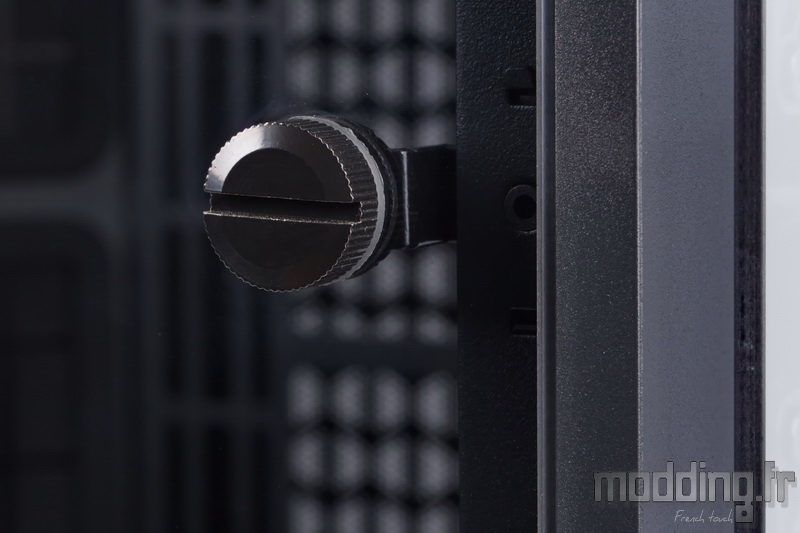

Au milieu du bord antérieur de la vitre, nous avons une vis à main.
Une large vis dotée d’une empreinte pour tournevis plat, mais surtout assujettie à une large patte en acier qui vient assurer la fermeture de la porte latérale.
Cette empreinte va nous permettre au premier coup d’œil de connaitre la position du loquet :
- Trait à l’horizontale : loquet fermé.
- Trait à la verticale : loquet ouvert.

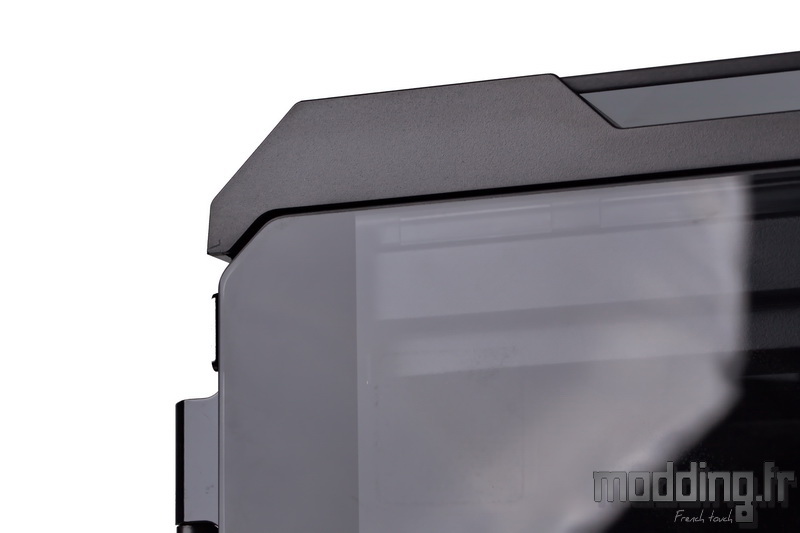

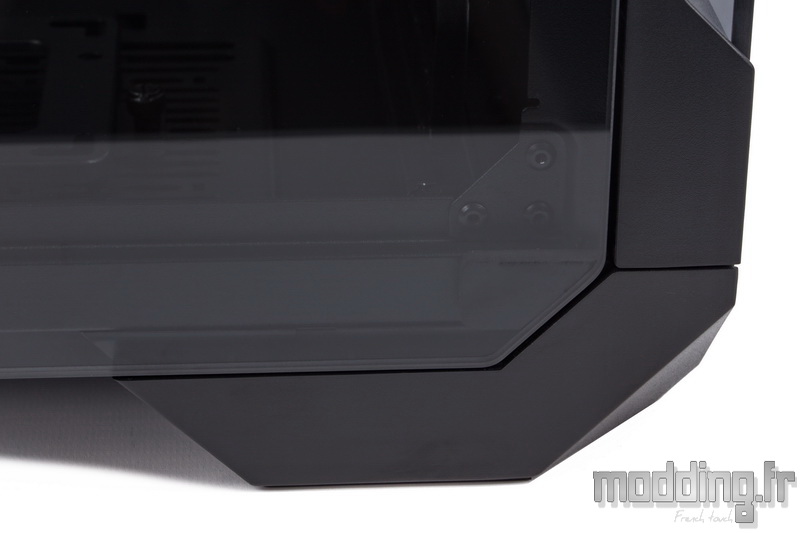

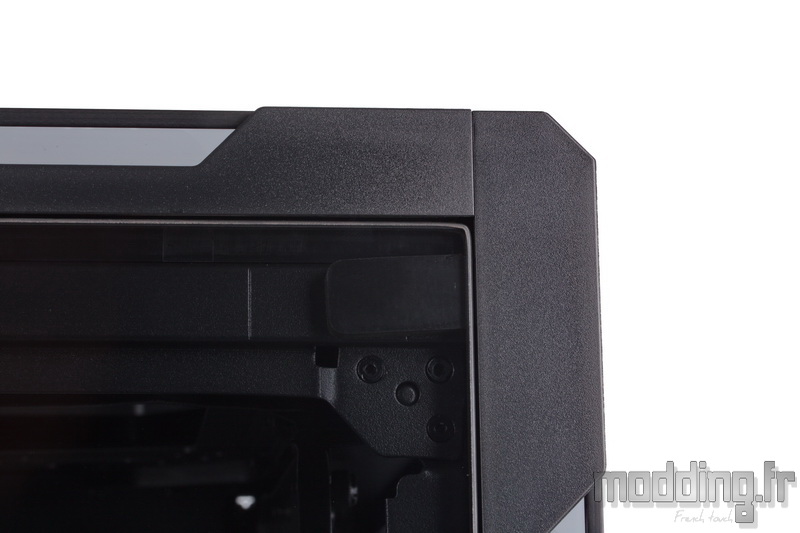

Tout comme sur la façade, la découpe de la vitre suit le biseau engendré par la structure des pieds…
… Ainsi que du Top.
Une fois la porte fermée, la surface du verre se positionne à fleur des différents carénages du View 51 TG ARGB.
Sur ce modèle, point question de reprendre la seconde porte latérale en verre trempé du View 71 TG ARGB.

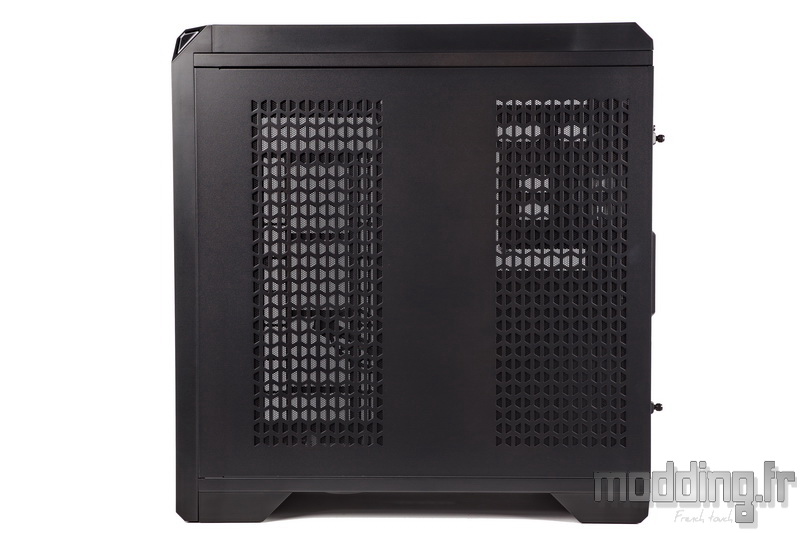

La porte controlatérale est totalement en acier.

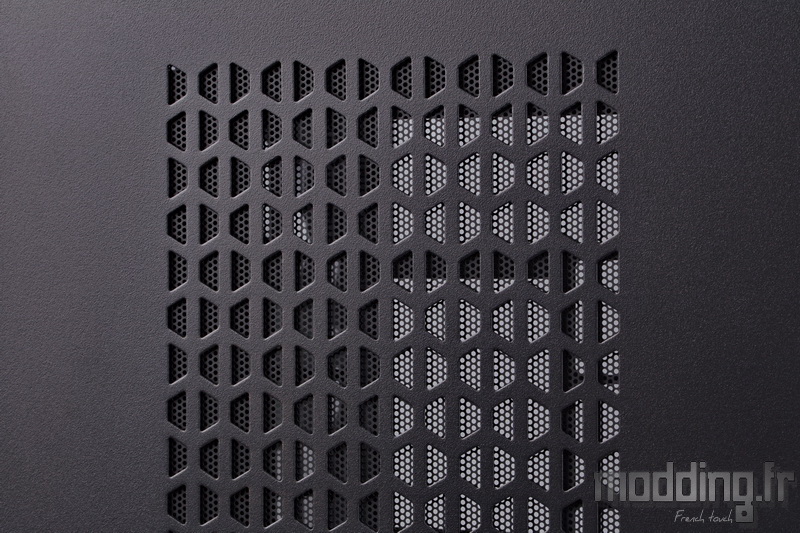

Elle intègre deux larges grilles mesurant 145 mm sur 385 mm.
On distingue la présence d’un filtre interne sur chacune d’elles.
Bien qu’elles ne disposent pas de points de fixation pour ventilateur, la grille antérieure se positionne en face de l’emplacement de ventilation situé à l’avant du plateau de la carte mère.
La seconde grille contribue essentiellement à l’apport du flux d’air au sein du bloc d’alimentation. Elles demeurent de mêmes dimensions que la première certainement pour une question d’esthétique.

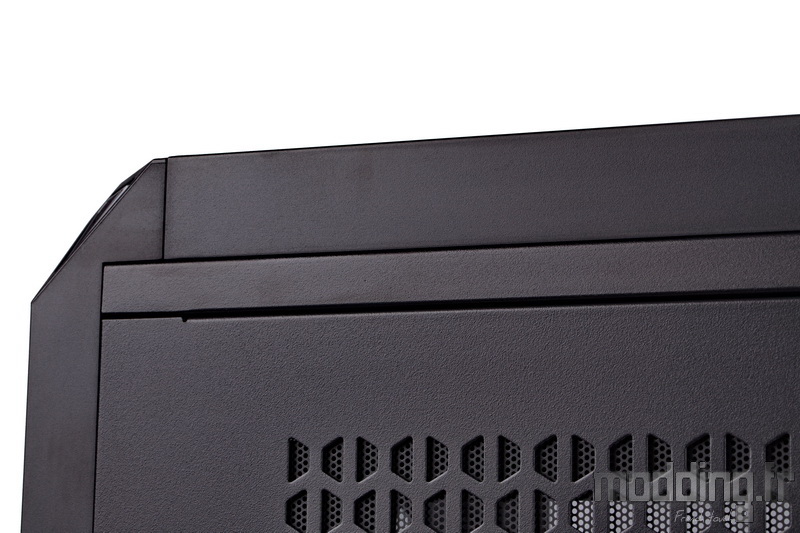

La porte controlatérale s’appuie sur les bords du châssis et l’on distingue la partie haute de ce dernier qui s’intercale avec le carénage supérieur du boitier.

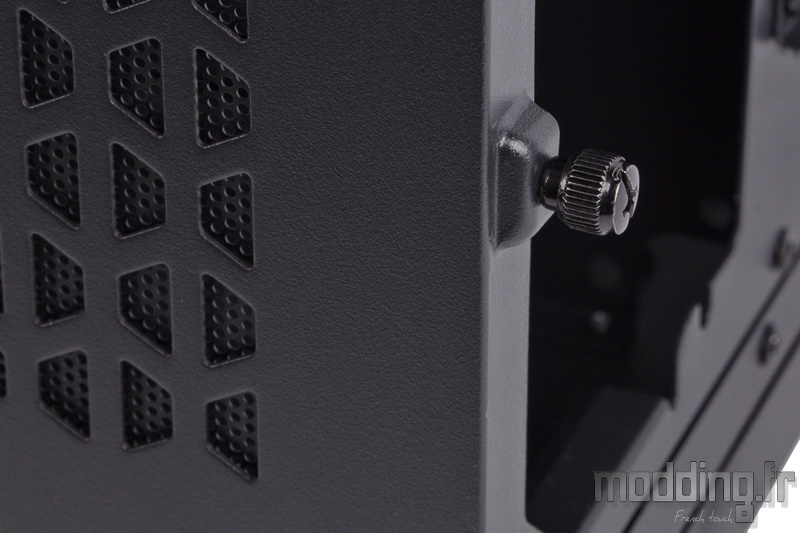

La fixation est de type classique avec deux vis à main positionnées sur le montant arrière tout en demeurant solidaire de la structure en acier.
La face arrière du View 51 TG ARGB est imposante et l’on se rend mieux compte des 315 mm de largeur du boitier.
Une dimension qui permet de placer le bloc d’alimentation hors du compartiment principal.

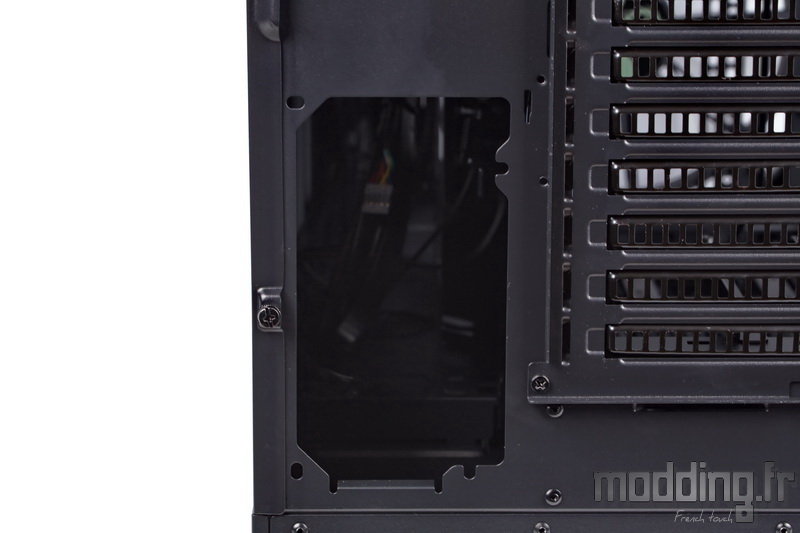

Nous allons donc installer notre alimentation dans les coulisses en position verticale.

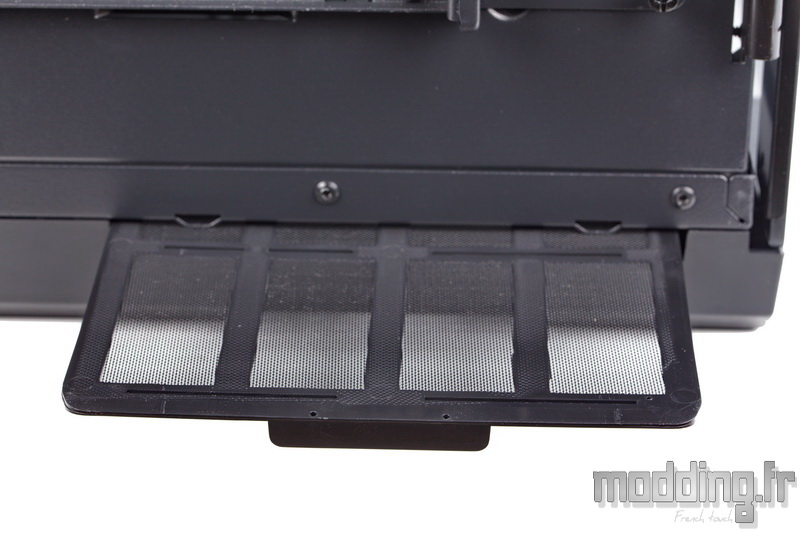

La structure des pieds arrière du boitier intègre un tiroir…
Un tiroir filtre qui se positionne juste sous le compartiment principal.

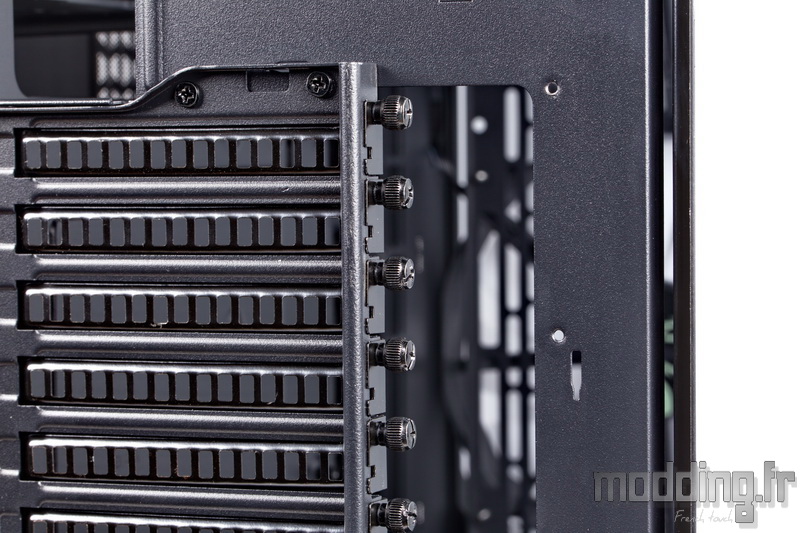

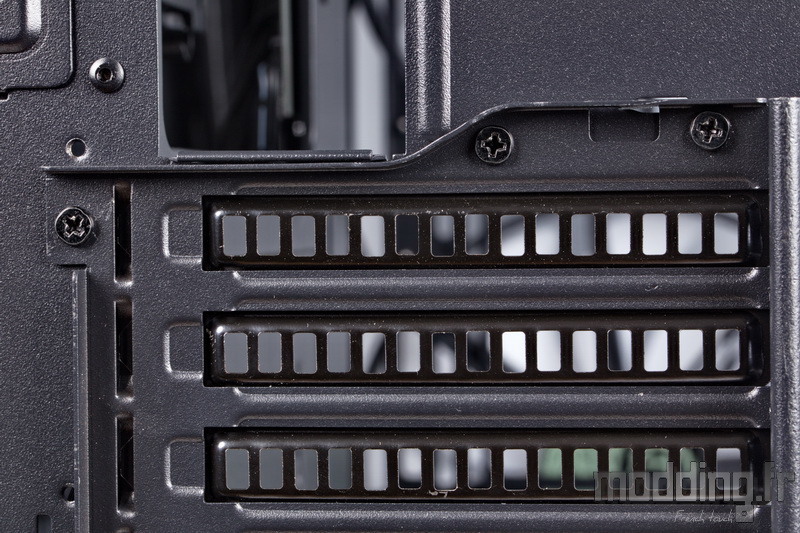

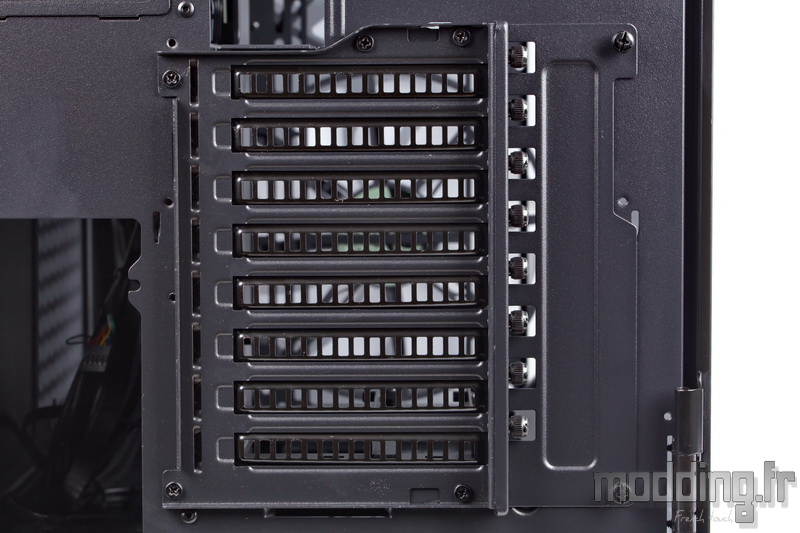

Au-dessus, nous avons 8 équerres PCI ajourées.
On note la présence d’un cache qui vient chapeauter les vis à main fixant les différentes équerres.
Sur le View 51 TG ARGB, la fixation des cartes filles s’effectue en externe, le cache facilite leur installation.
Point d’équerres verticales dans ce boitier ?
En l’état, non…
Mais, Thermaltake nous propose mieux !
Généralement les deux équerres verticales se positionnent au-delà des principales équerres ce qui implique que l’installation de la carte graphique s’effectue au plus près de la porte latérale.

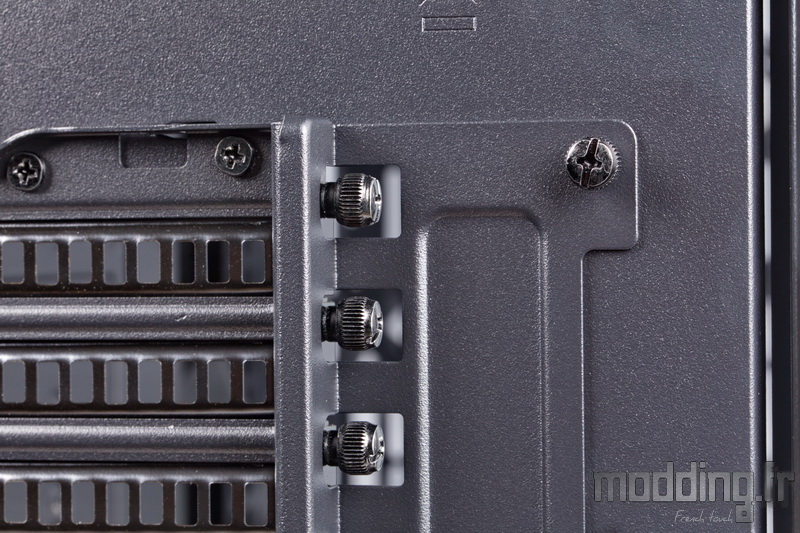

Sur le View 51 TG ARGB, on note la présence de plusieurs vis fixant la structure contenant les équerres sur le châssis.
Nous allons voir que nous pouvons tout simplement appliquer une rotation de 90° à cette structure ce qui orientera les équerres à la verticale. Ainsi, Thermaltake nous laisse le choix d’installer une ou même deux cartes graphiques dans le plan que l’on désire et à bonne distance de la porte latérale.
Au passage, on regrette juste que la marque n’ait pas soigné la finition des équerres qui ne reprennent pas la peinture appliqué sur le châssis (surtout au tarif du boitier).

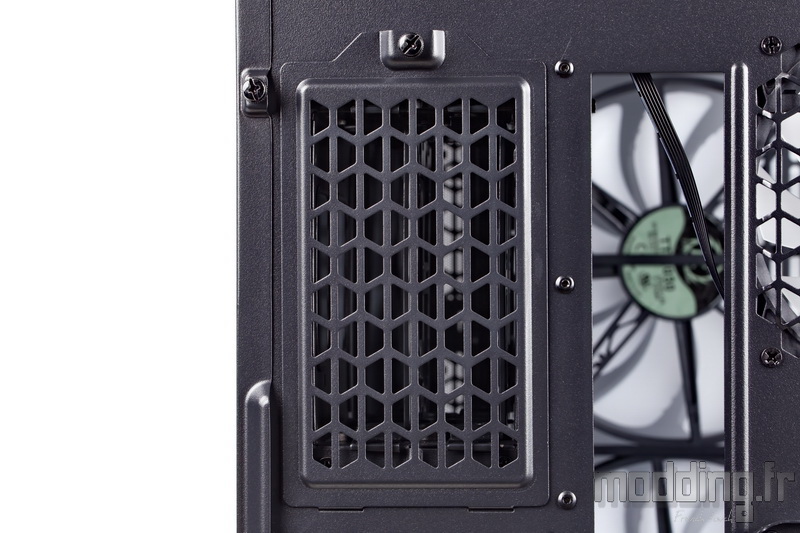

Au-dessus de l’emplacement de l’alimentation, nous avons une petite grille qui reprend les motifs des grilles de la porte controlatérale.
Elle se fixe au châssis par deux crochets sur son bord inférieur et une vis à main dans sa partie supérieure, une vis qui reste solidaire de la structure en acier.

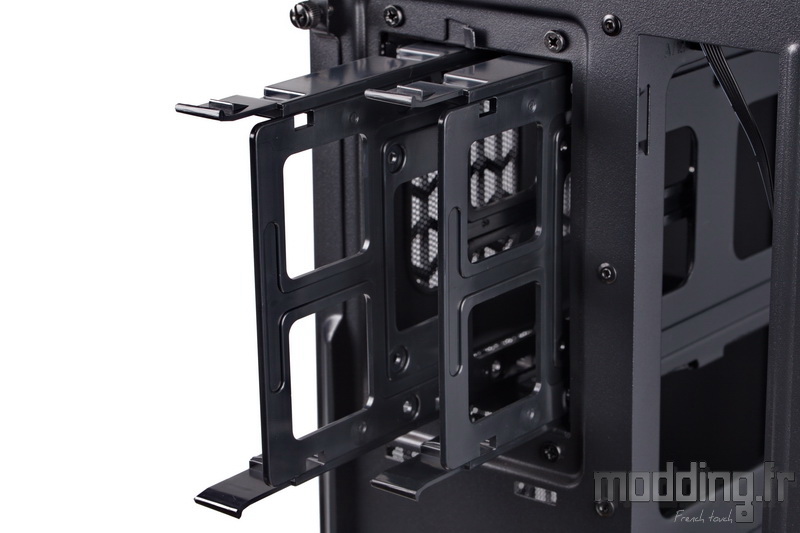

Elle nous donne accès à la cage HDD du boitier.
L’idée est sympathique, mais…
Mais lorsque nous voulons installer les disques durs dans cette cage, il faut de toute façon ouvrir la porte controlatérale pour effectuer les branchements.
Il est alors dommage que Thermaltake n’ait pas poussé le concept plus loin en proposant un dispositif “Hot Swap”.
En relativisant ce concept, on comprend la logique de la marque qui voit une libération de l’espace dans les coulisses sans avoir à faire glisser les tiroirs par l’intérieur du boitier.

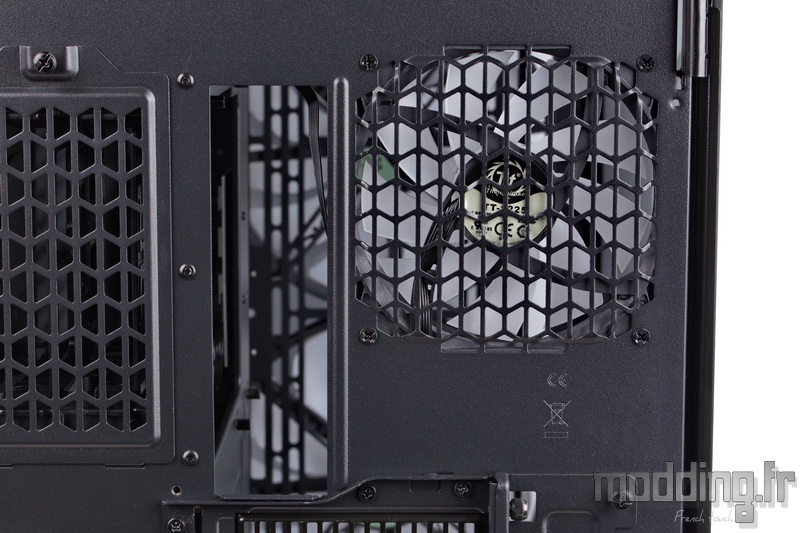

Aux côtés de la cage HDD, nous avons l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm.
Au passage, nous apprécions l’harmonisation des motifs des différentes grilles du View 51 TG ARGB.
Dans la partie haute, nous avons la structure du Top qui revient sur l’arrière du châssis.
Elle est maintenue par deux vis à main.

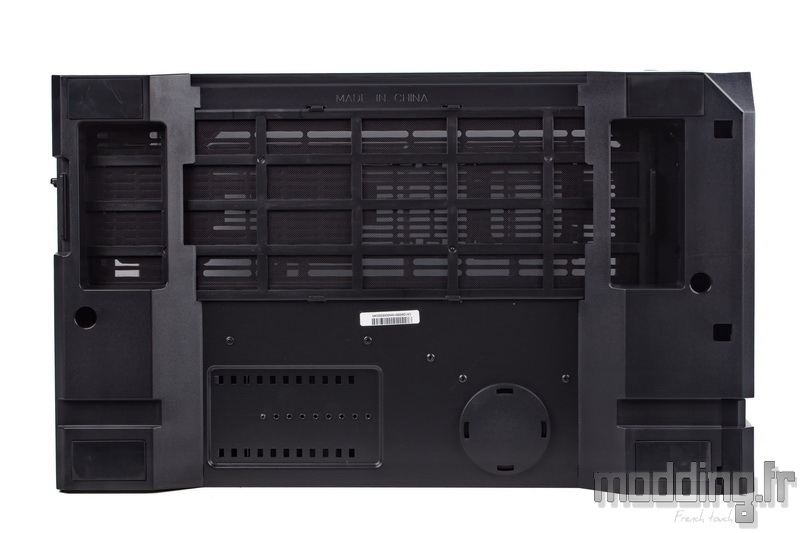

La base du châssis, tout comme l’arrière, révèle un bon nombre d’accessoires.
On constate que les pieds du View 51 TG ARGB font partis de deux larges structures en plastique occupant toute la largeur du boitier.
Le filtre occupe lui toute la profondeur du châssis.
On évitera de trop coller le boitier contre le mur si nous voulons retirer complètement le tiroir sans avoir à déplacer ledit boitier.

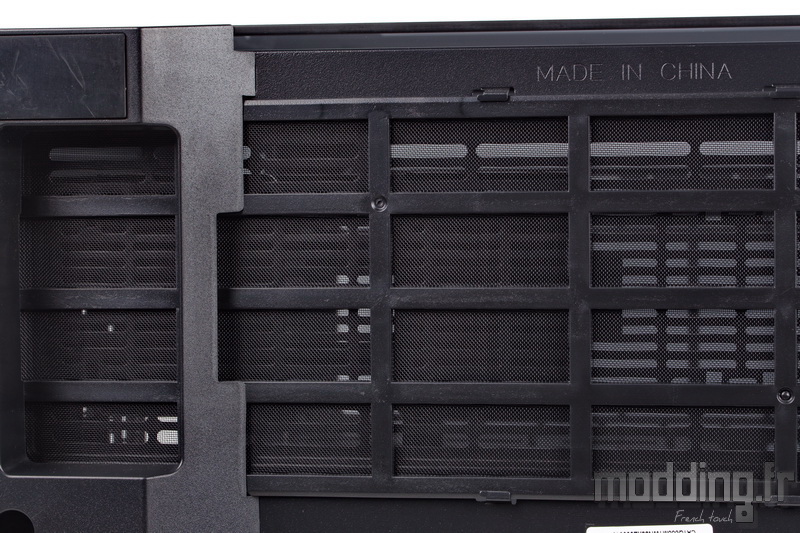

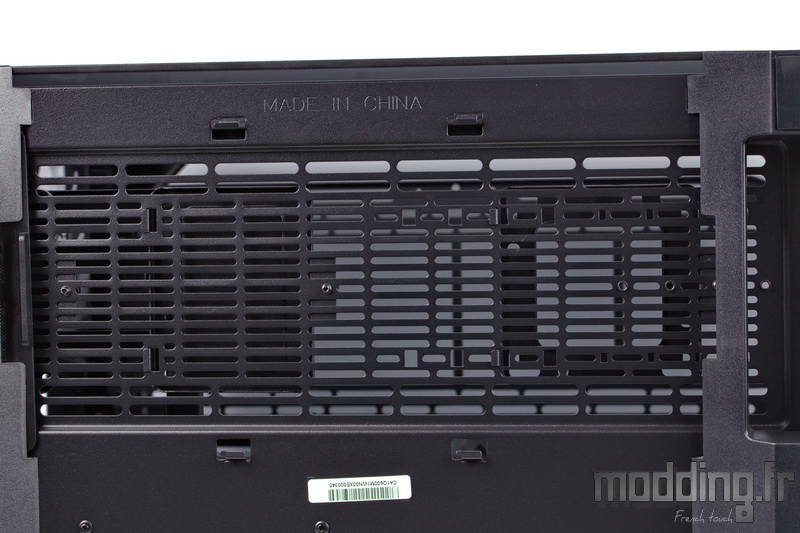

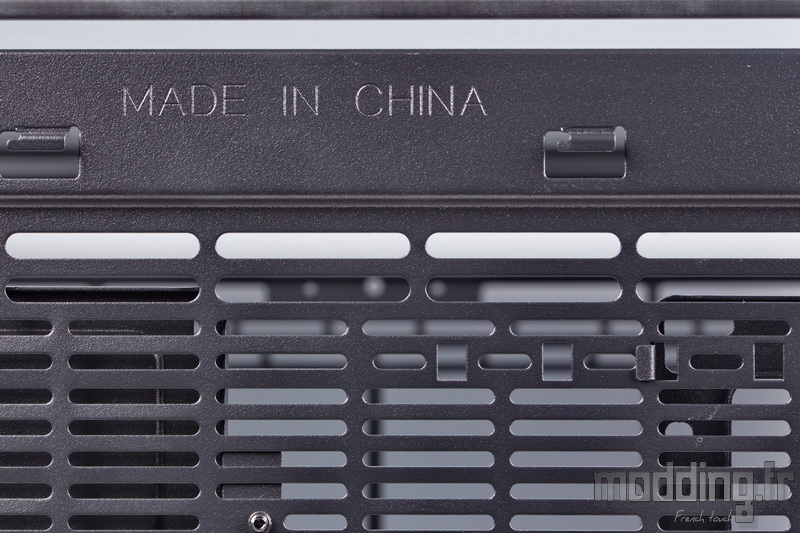

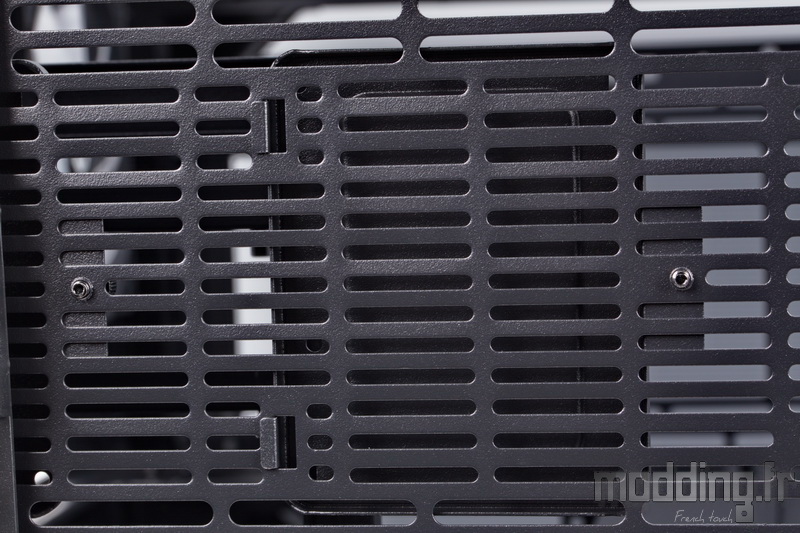

Le filtre se positionne sous une large grille.
Cette grille est occupée par divers accessoires prenant place dans le compartiment principal.
Nous avons deux supports SSD…
… Et un support de pompe pour Watercooling.

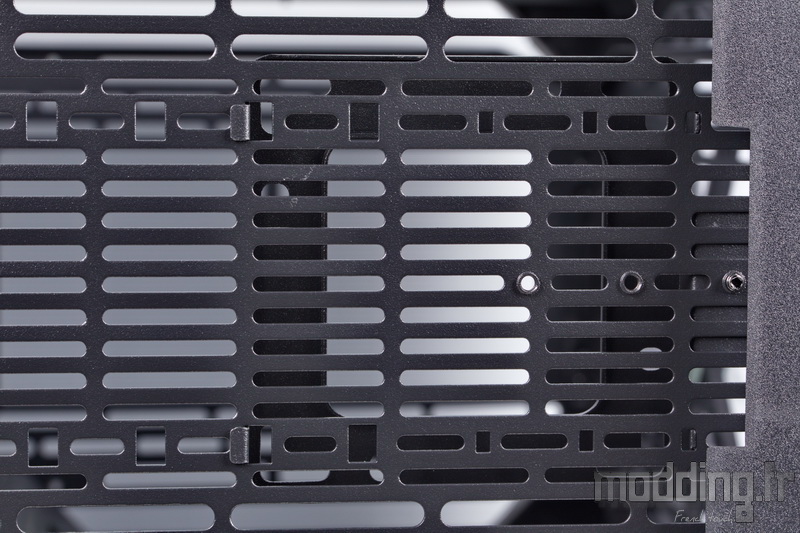

Cependant, la grille dispose aussi de points de fixation sur ses bords afin d’installer jusqu’à 3 ventilateurs en 120 mm, voire un radiateur de Watercooling (taille maximale : 360).

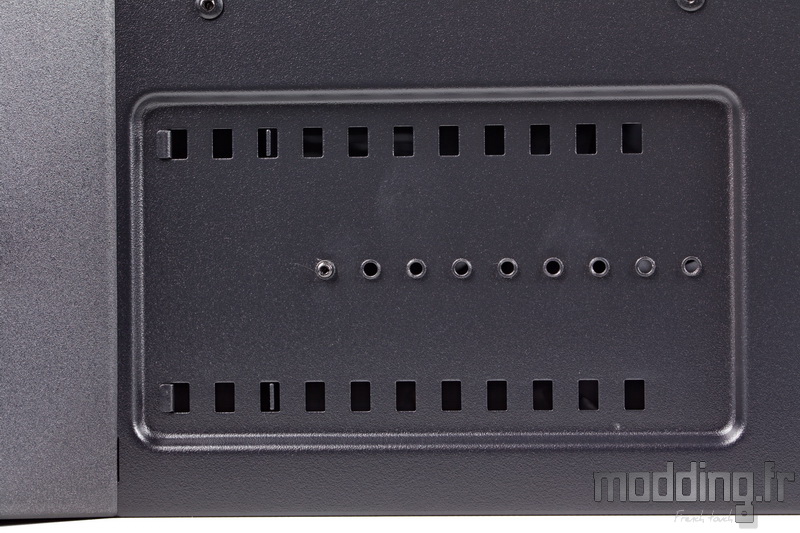

Du côté des coulisses, nous avons une série d’encoches et points de fixation.
Ce dispositif est dédié à l’emplacement de l’alimentation et va nous permettre d’ajuster le support à la profondeur du bloc d’alimentation.

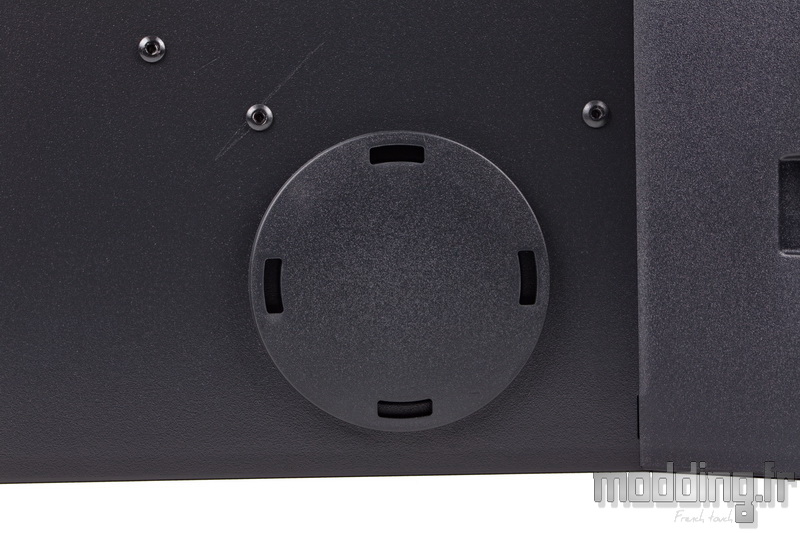

Plus en avant, on découvre un capuchon en plastique de forme ronde qui se clipse sur la base du châssis.
Le View 51 TG ARGB se destine essentiellement à l’installation d’un circuit de Watercooling personnalisé et ce capuchon va permettre d’accéder au point de vidange dudit circuit.
Nous regrettons juste que le système de fixation ne soit pas plus simple. En effet, il n’est pas évident à retirer de l’extérieur du boitier et nous aurions préféré un système avec encoches.
Ainsi, juste en tournant légèrement le capuchon, nous pourrions le retirer plus facilement.

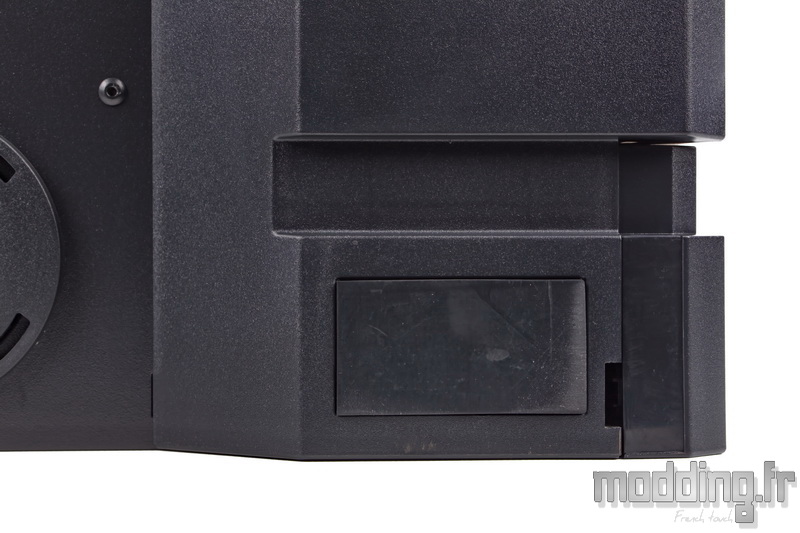

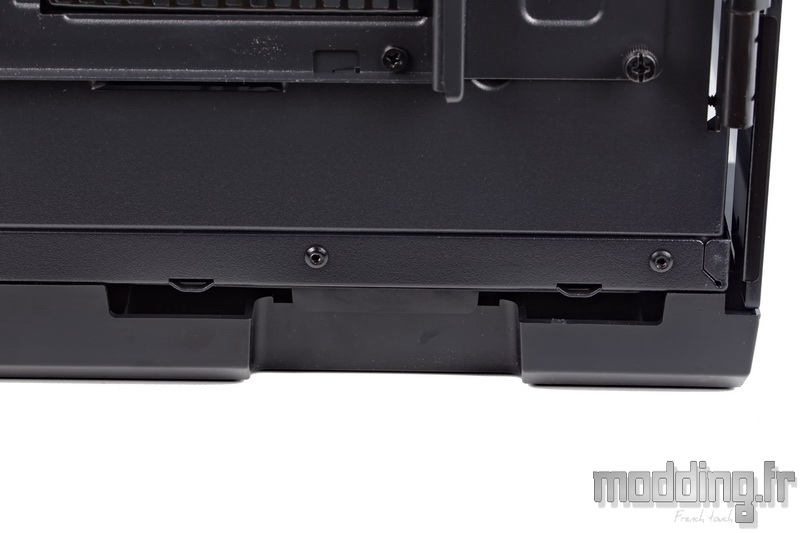

Les structures des pieds sont fixées sur le châssis par trois vis dont deux se dissimulent sous les patins en caoutchouc.
Des patins qui viennent amortir les éventuelles vibrations transmises au sol tout en permettant de caler le boitier sur ledit sol.

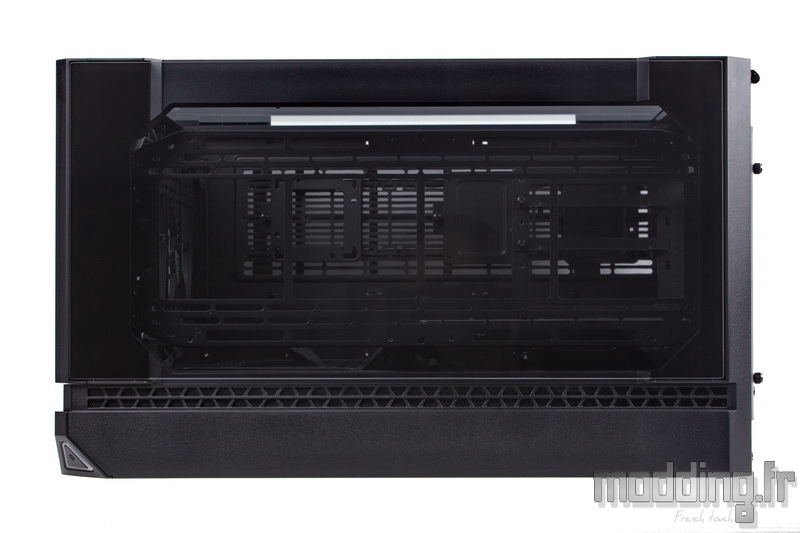

Le Top du View 51 TG ARGB reprend le style de la façade avec la mise en place du troisième panneau en verre trempé de ce boitier.

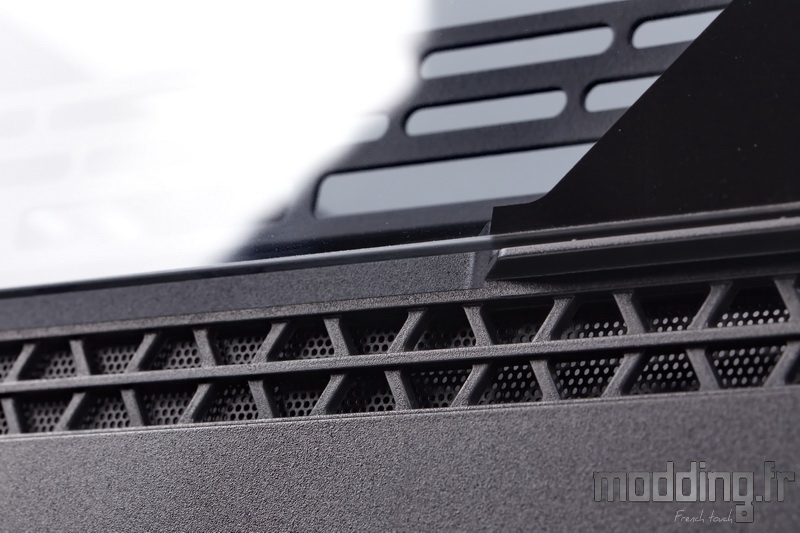

Nous retrouvons l’étroite bande d’ouïes d’aération dédiées aux coulisses du boitier.
A l’instar de la façade, le panneau en verre trempé est aussi fixé au carénage en plastique du Top par des bandes adhésives qui sont dissimulées par un vinyle noir disposé sur la face interne du verre.
La vitre est donc aussi plaquée contre la structure du carénage. Nous retrouvons de ce fait les deux larges encoches présentes sur le carénage permettant de laisser passer l’air de part et d’autre du panneau en verre.
On note aussi l’absence de filtre assujettie à l’emplacement de la ventilation supérieure.
