L’extérieur :
Voici le Divider 300 TG ARGB dans sa version noire. Il est aussi proposé dans une version “Snow“, tout de blanc vêtu, et la marque nous propose aussi une version sans ventilateur en façade.
Le nom “Divider” n’a pas été choisi au hasard, il signe le design de la porte principale divisée en deux parties triangulaires. C’est d’ailleurs la principale caractéristique visuelle de ce boitier offrant un style lui permettant de se démarquer de la concurrence.
Bien sûr, tout ce qui est relatif à l’esthétique demeure totalement subjectif. En deux mots, on aime ou on n’aime pas, mais on ne peut renier le côté original.
La porte latérale se présente alors avec une partie en acier et une partie en verre trempé. La délimitation en diagonale vient mettre en avant la zone antérieure du compartiment principal.
Le dessus du boitier demeure par contre assez simpliste, sans le moindre carénage.
C’est surtout la taille de la grille qui nous interpelle !
Le Divider 300 TG ARGB mesure 220 mm de large sur 461 mm de profondeur pour une hauteur totale de 475 mm.
Constitué d’acier (SPCC), de plastique (les pieds) et de verre trempé, le poids est de 8.47 kg à vide.
La façade est totalement pleine.
Elle se dote d’un panneau en verre trempé de 3 mm d’épaisseur.
Thermaltake passe par une fixation du verre invisible de l’extérieur, ainsi, nous n’avons aucune vis à main qui vient “gâcher” l’aspect lisse de cette façade.
Le bord inférieur repose sur la base du châssis.
Au passage, on aperçoit le logo de la marque si ce n’est que ce dernier n’est pas directement retranscrit sur le verre trempé, mais positionné sur la paroi antérieure du châssis.

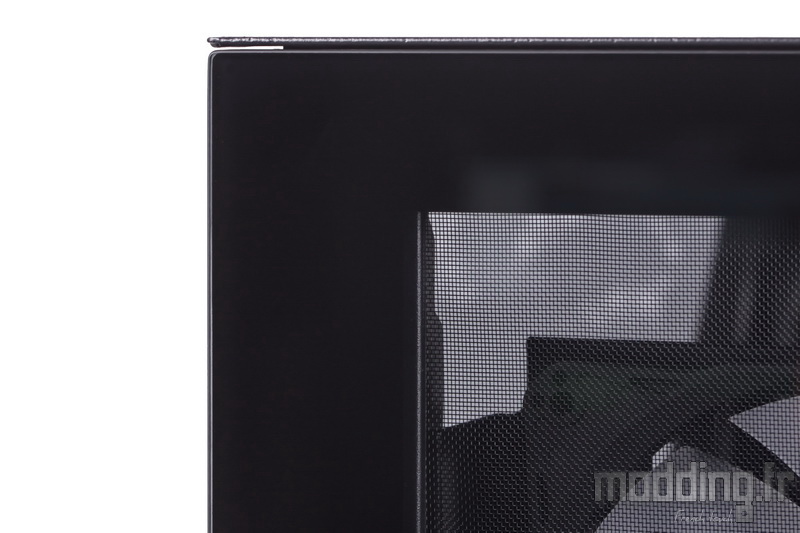

La paroi en acier du Top chapeaute le bord supérieur du panneau en verre trempé.
On constate par ailleurs que la périphérie de la vitre inclut une bande noire, ne laissant ainsi apparaitre que la ventilation du Divider 300 TG ARGB installée derrière son filtre.

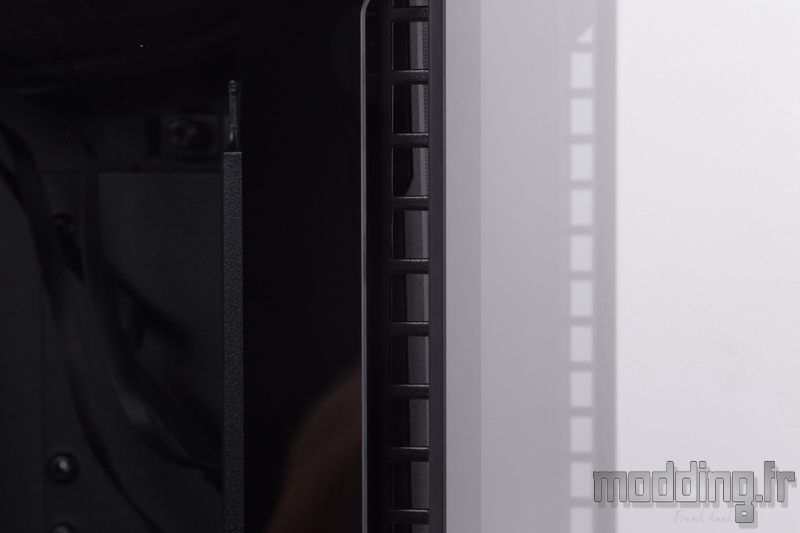

Comme pour toutes les façades pleines, les ouïes d’aération sont reportées sur les montants de l’armature.
La structure métallique de ces ouïes est en léger retrait (13 mm) par rapport au bord du verre trempé.
Cet aspect nous permet de glisser nos doigts dans cet espace afin de pouvoir tirer le panneau vers soi et ainsi le retirer du boitier.
On aperçoit le type de fixation de ce panneau qui fait intervenir des plots sphériques.

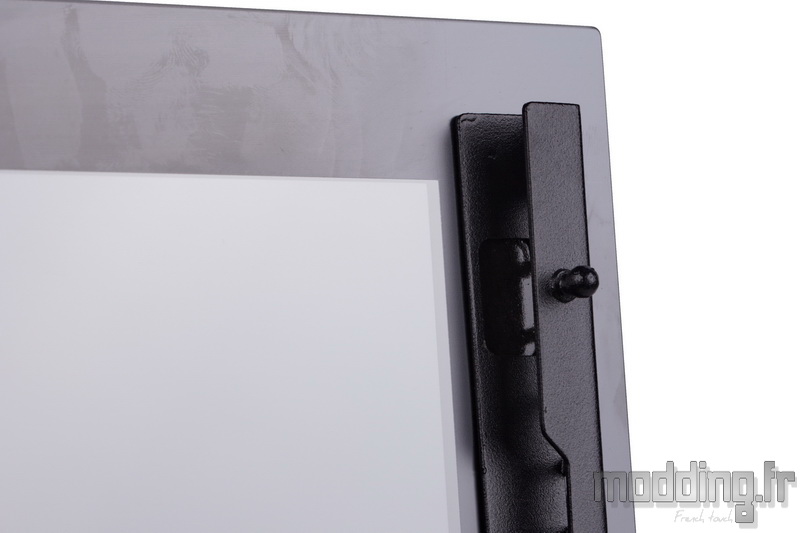

Deux plots sphériques font partie intégrant de la structure en acier de chaque montant.
Chacune de ces structures est scotchée sur la face interne du verre.
Lors de la repose de la vitre sur le boitier, les plots sphériques viennent alors s’insérer en force dans leur logement spécifique en matière plastique, disposé sur la paroi avant du châssis.
Une fois la façade retirée, nous avons accès au filtre qui vient couvrir les trois ventilateurs du Divider 300 TG ARGB.
Il dispose d’une armature en plastique qui prend place sur toute sa périphérie.

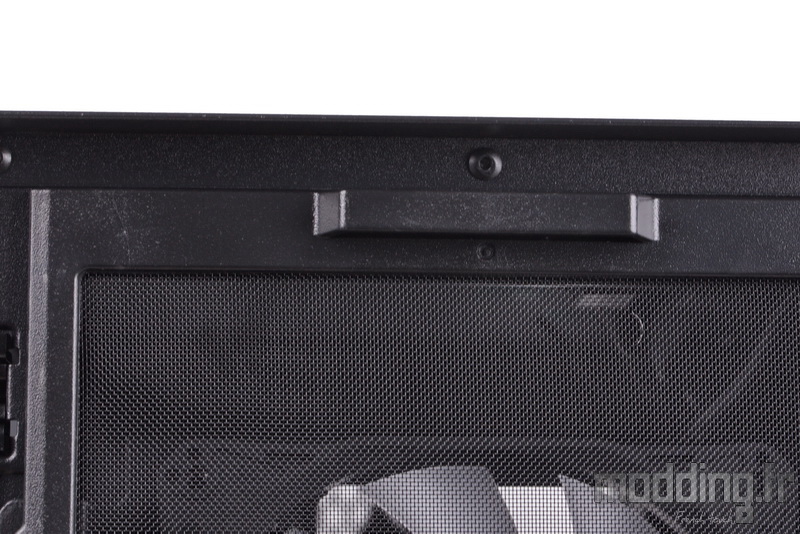

Un petit taquet positionné sur le bord supérieur facilite la dépose du filtre.

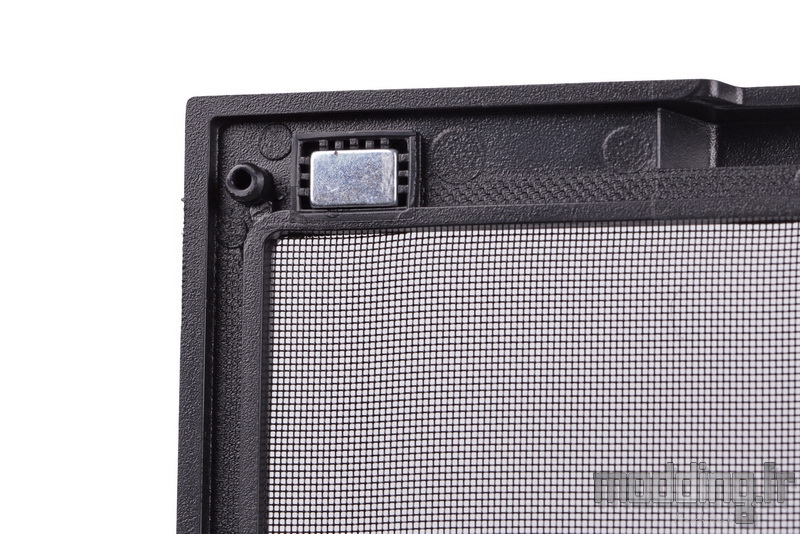

La fixation est assurée par une série d’aimants qui viennent au contact de la paroi du châssis.

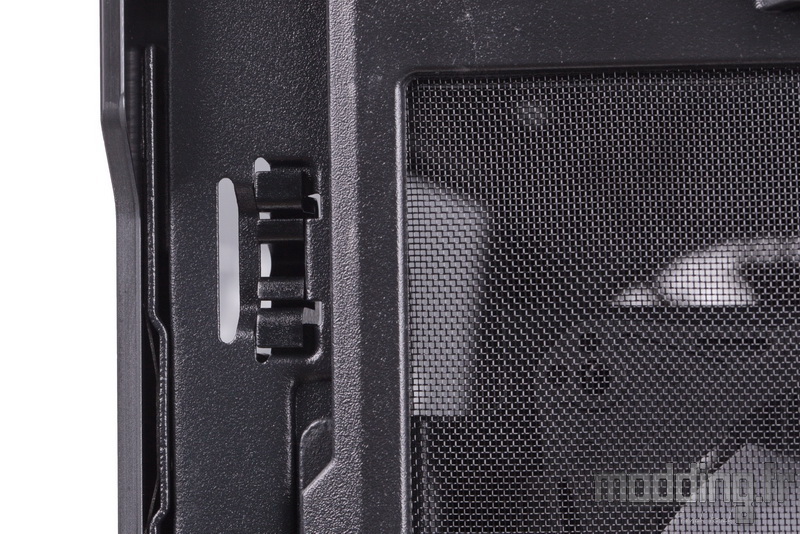

Des petits plots permettent de bien positionner le cadre en plastique en les faisant coïncider avec…

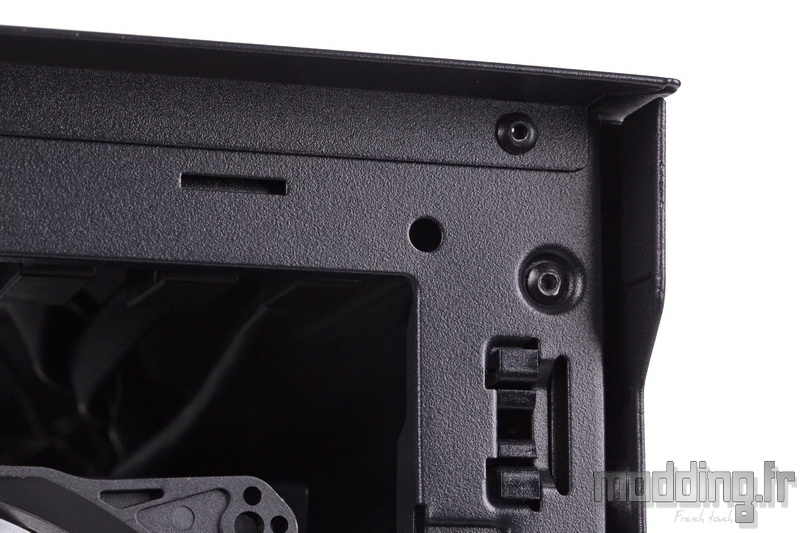

… Les orifices présents sur la paroi du châssis.

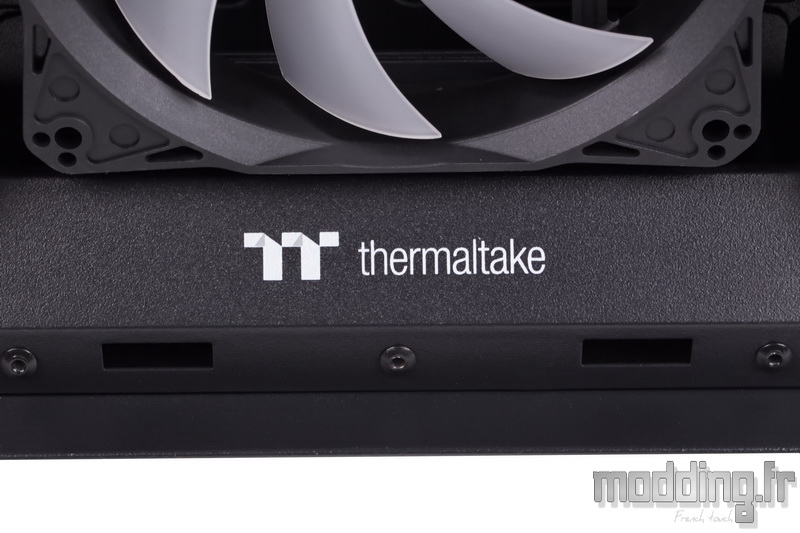

Nous retrouvons le logo de la marque inscrit en lettres blanches dans la partie basse de cette paroi.

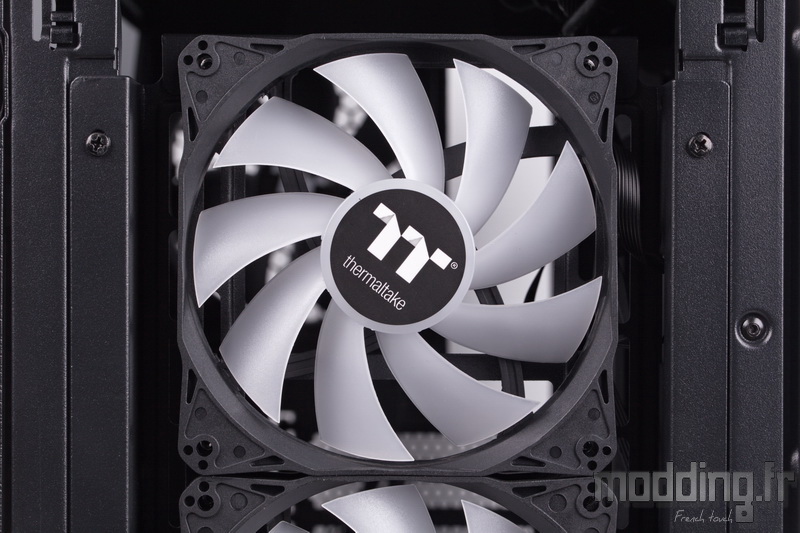

Trois ventilateurs en 120 mm prennent place à l’avant du boitier.
Dans notre version aRGB du Divider 300 TG, ces trois ventilateurs sont donc équipés de LED présentes au centre des pales translucides.
Nous verrons par ailleurs que ces ventilateurs disposent d’une connectique particulière.
La fixation des ventilateurs s’effectue par l’intérieur du châssis.

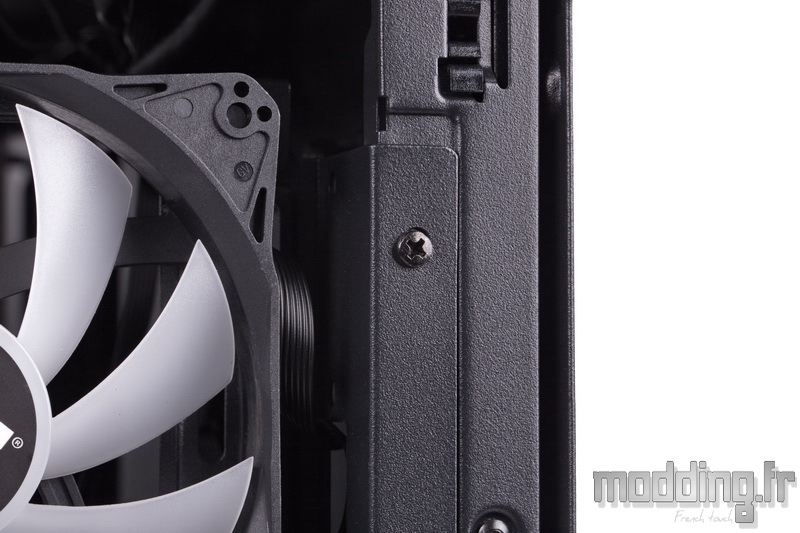

Néanmoins, Thermaltake passe par un support de ventilation amovible comme en témoigne la présence de 4 vis sur les bords de la paroi du châssis.
La porte latérale signe le nom du boitier : “Divider”.
Une diagonale est tracée sur cette porte la divisant en deux parties triangulaires.
La structure arrière est constituée d’acier tandis que la partie antérosupérieure est en verre trempé.
La plaque en acier prend le dessus au niveau des coins mettant en léger retrait le verre trempé.

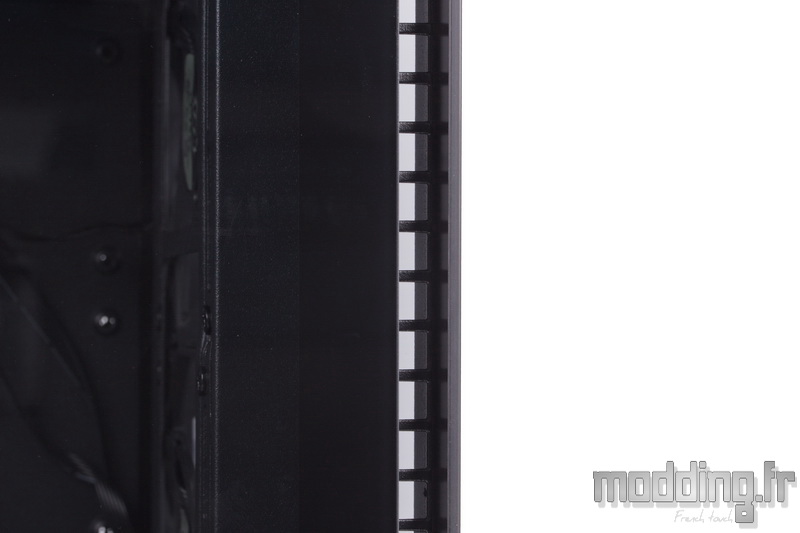

Le bord antérieur de la vitre présente une large encoche laissant place aux ouïes d’aérations de la façade.

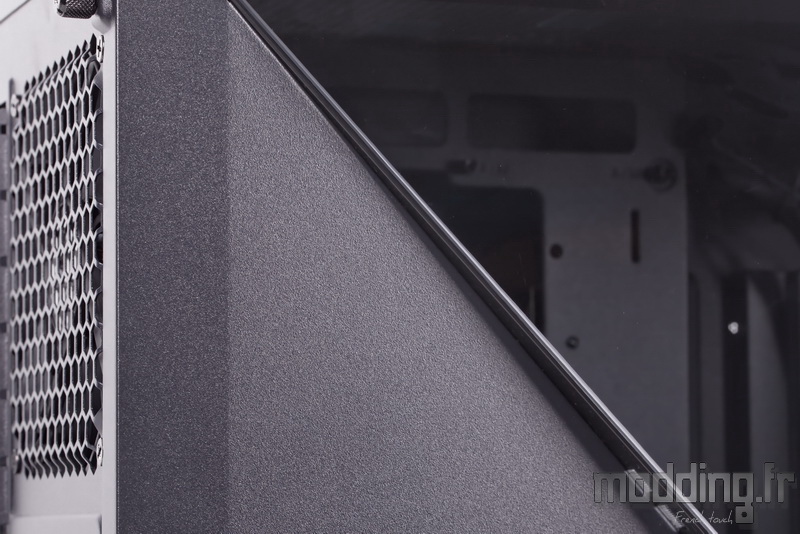

On remarque que la plaque en acier n’est pas totalement plane.
Il apparait en effet que la plaque triangulaire est emboutie générant un enfoncement convergeant au centre de son hypoténuse.

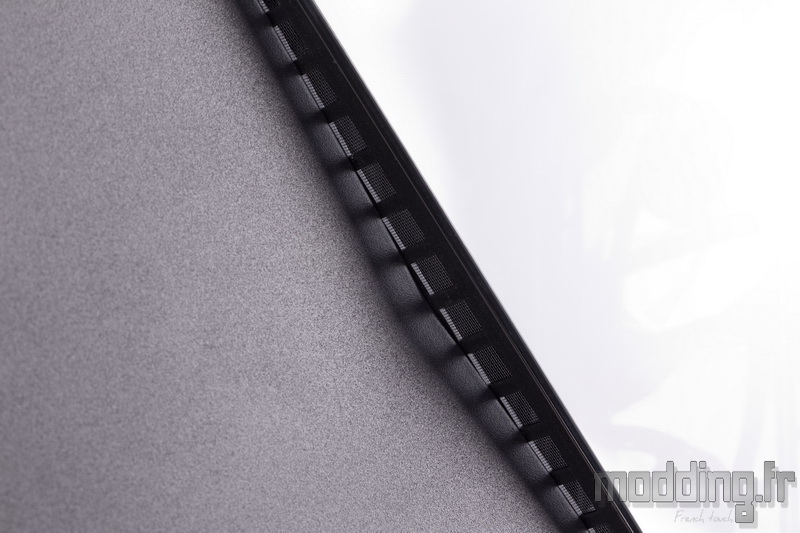

La marque profite de ce décalage en interne pour insérer une barrette en plastique truffée de quelques ouïes d’aération.
Censées seconder les ouïes de la façade, nous restons quelque peu dubitatifs sur leur réelle efficacité.
Toujours est-il que cette entrée demeure filtrée.

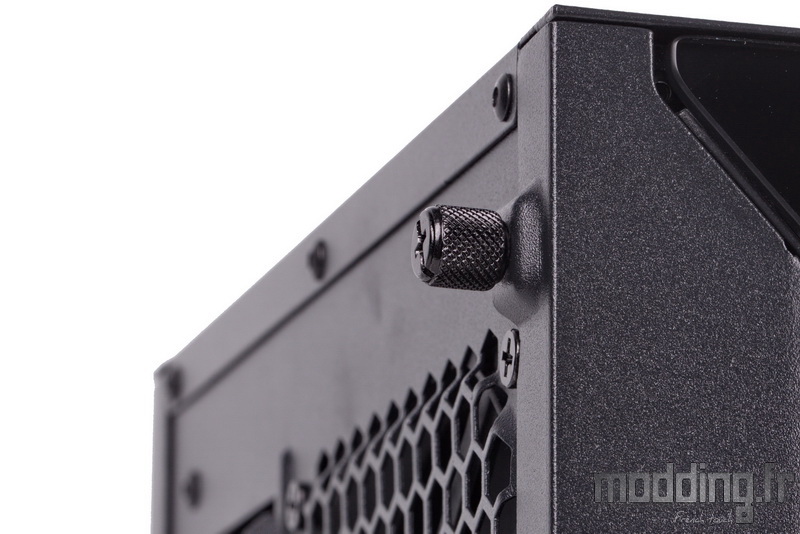

La plaque en acier est fixée au châssis par deux vis à main demeurant solidaires de la structure.
En l’absence de vis à main au niveau du panneau en verre trempé, on devine alors que Thermaltake reprend le système de fixation invisible de la façade.
La porte controlatérale est entièrement en acier.

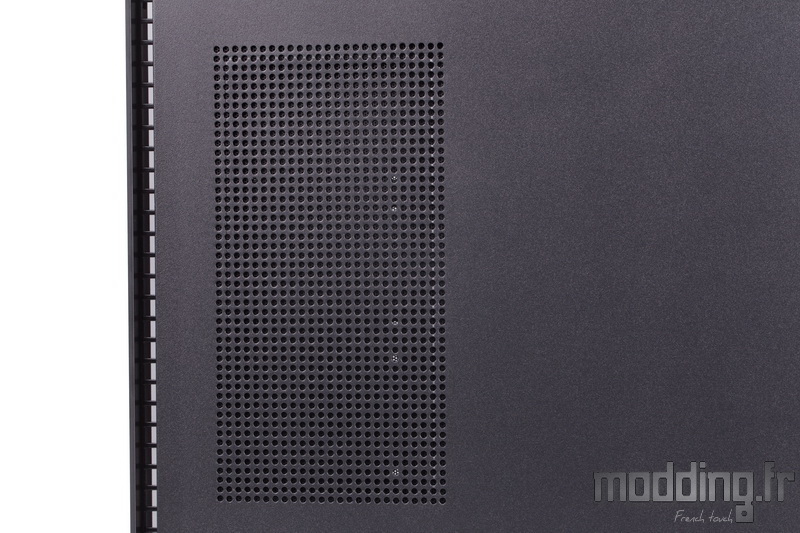

Elle intègre dans sa partie antérieure une large grille de 124 mm sur 244 mm.
On distingue la présence d’un filtre interne à travers les petits orifices.
Cette porte dispose aussi d’une large encoche sur son bord antérieur afin de laisser la place aux ouïes d’aération du montant opposé de la façade.

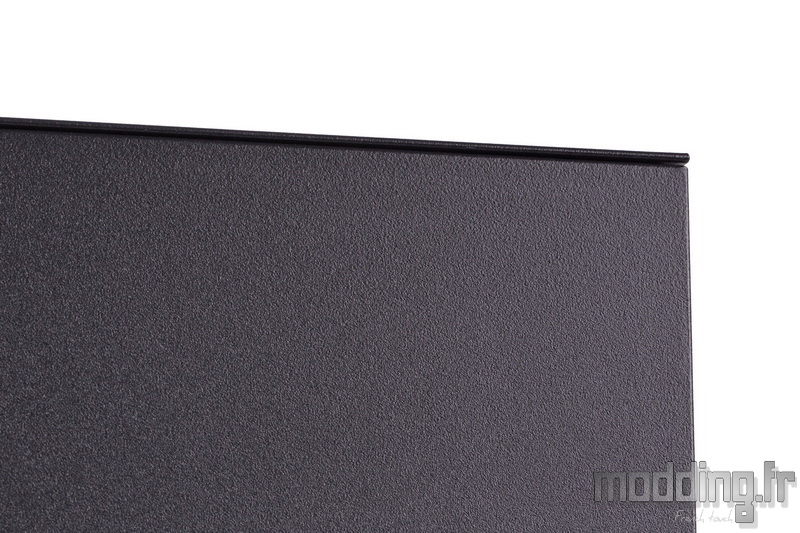

Tout comme la porte principale, la porte controlatérale ne laisse paraitre que deux petits millimètres du Top du châssis.

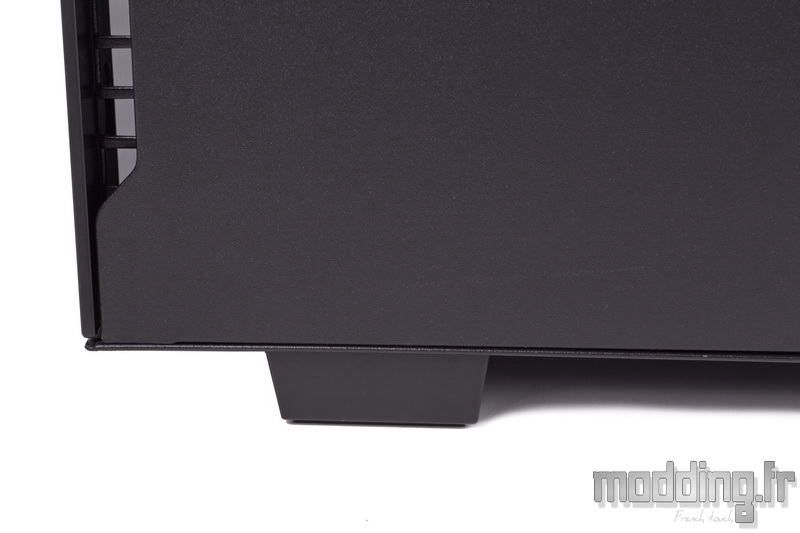

Et ici aussi, la base du châssis s’étend afin de prendre en charge le bord inférieur de la porte.
Les pieds en plastique relèvent le boitier d’une vingtaine de millimètres.
On retrouve à l’arrière une répartition standard des emplacements.
L’alimentation se positionne donc en partie basse.
Le châssis du Divider 300 TG ARGB bénéficie du même type de peinture que celle présente sur les portes latérales.

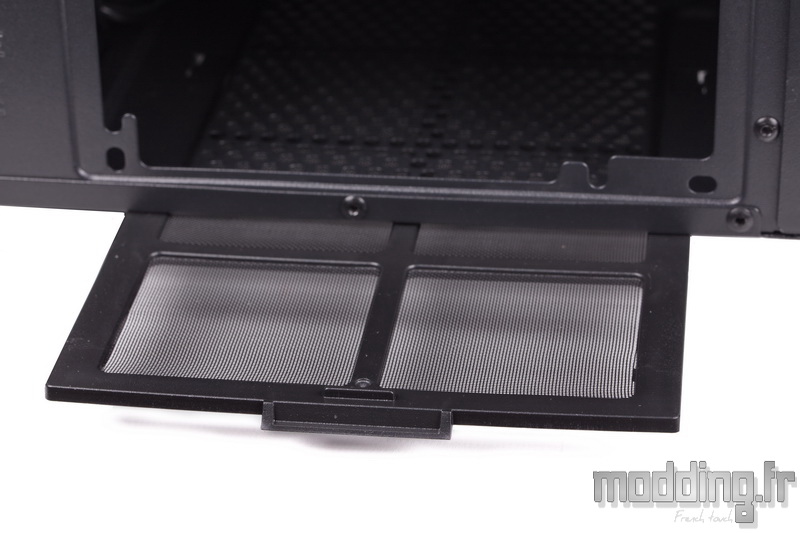

L’emplacement est accompagné d’un tiroir filtre accessible par l’arrière du boitier.

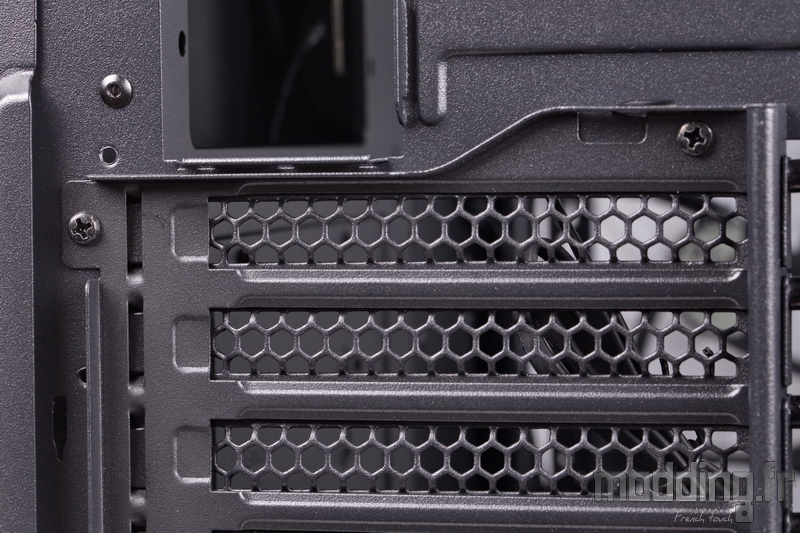

Au-dessus, nous avons 7 équerres PCI ajourées.
On remarque que la fixation des cartes filles s’effectue à l’extérieur du boitier.
Un cache en acier, fixée à la paroi par deux vis à main, peut être retirée afin de faciliter l’installation des cartes filles.
Point d’équerres disposées à la verticale dans ce boitier…

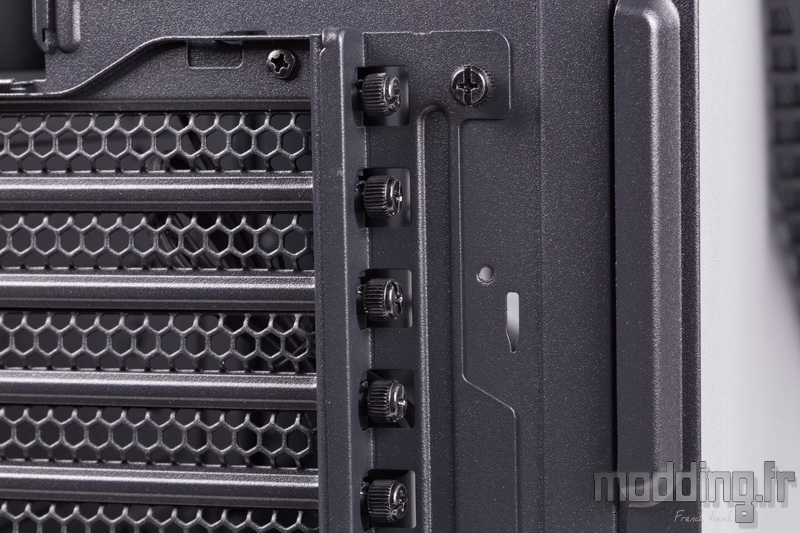

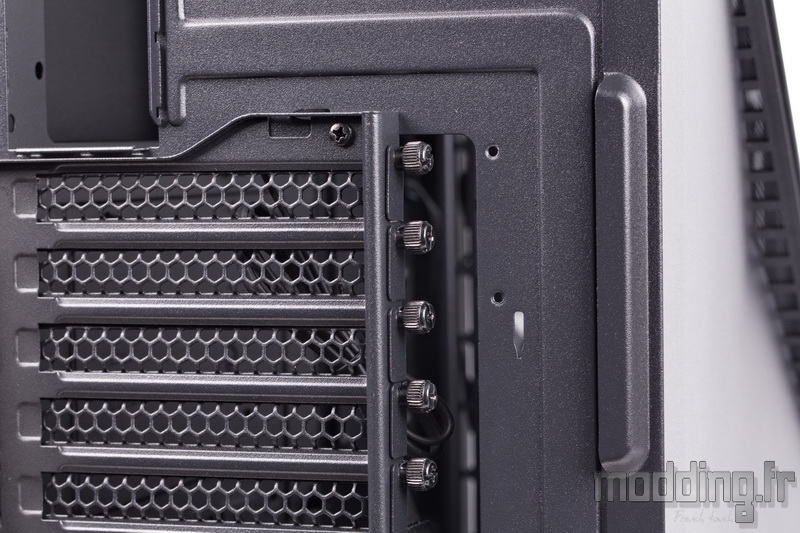

Toutefois, en regardant de plus près, on remarque que les différentes équerres sont fixées non pas directement sur la paroi du châssis, mais sur un cadre métallique.
Lui-même est fixé sur la paroi par 4 vis et un jeu de crochets.

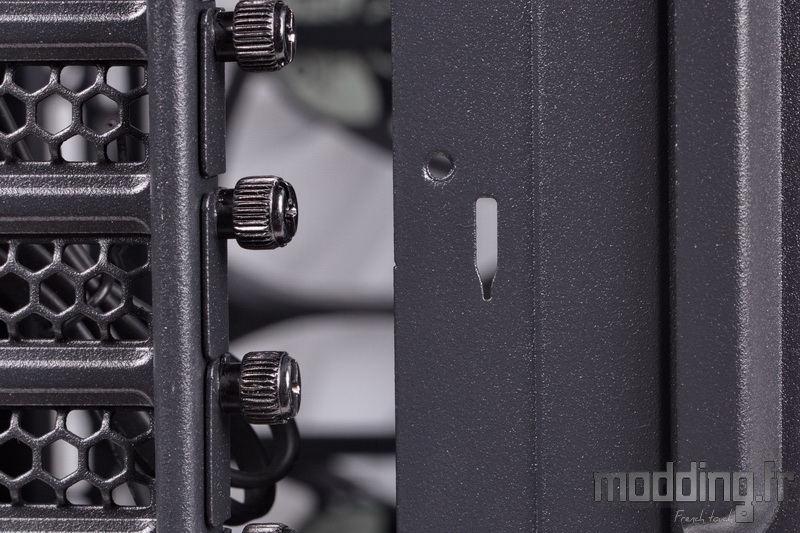

D’autre part, on constate la présence de points de fixation laissés libres.
Au lieu de proposer de fixer la carte graphique trop près de la porte principale comme c’est le cas dans les boitiers disposant d’équerres verticales, Thermaltake nous propose de tourner l’ensemble des équerres d’un quart de tour et ainsi de les positionner à la verticale.
L’avantage de ce dispositif est d’installer la carte graphique à bonne distance de la porte latérale. Nous verrons que cette installation peut se faire sur trois niveaux.
En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm.
La base du Divider 300 TG ARGB.

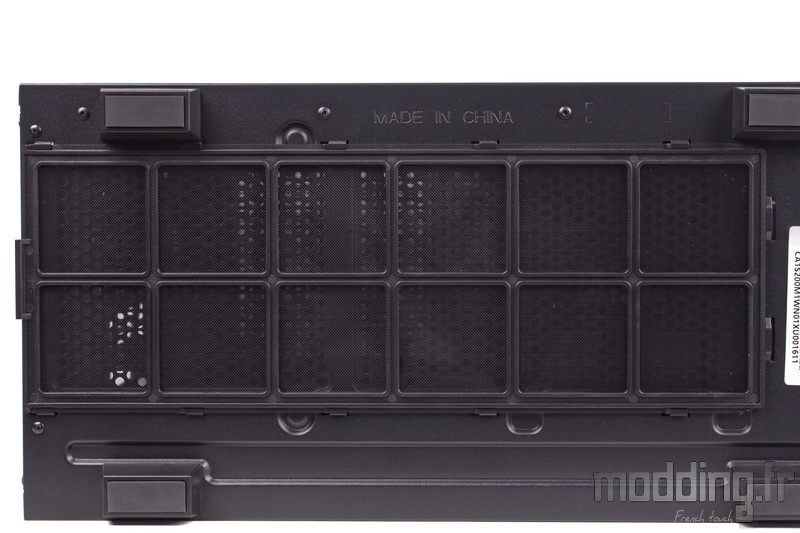

Il s’avère que le filtre n’occupe pas seulement l’emplacement pour le bloc d’alimentation, mais quasiment toute la profondeur du boitier.
Du coup, on veillera à pas trop coller le boitier contre le mur afin de ne pas être gêné lors de la dépose du filtre.

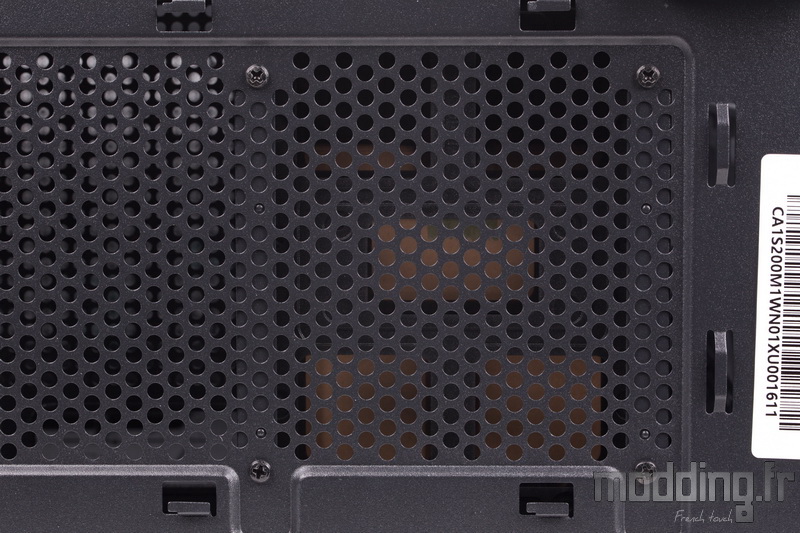

Le filtre recouvre la grille dédiée à l’alimentation ainsi qu’une seconde grille positionnée plus en avant.
Cette dernière mesure 200 mm sur 110 mm.
On note la présence de 4 vis qui assure la fixation de la cage HDD placée sous le cache-alimentation.
Cette grille ne manque pas de petits orifices, cependant, Thermaltake ne nous donne pas la possibilité de remplacer la cage HDD par un ventilateur.
En effet, aucun de ces trous ne correspond à l’entraxe des points de fixations dudit ventilateur, d’autant que nous verrons que le plateau du cache-alimentation dispose aussi d’une large grille.
Le flux d’air à ce niveau s’effectue donc de manière passive, mais en présence de la cage HDD et des câbles du bloc de l’alimentation, ce n’est pas un grand volume d’air qui parviendra jusque dans le compartiment principal.
Les 4 pieds sont indépendants les uns des autres.
Ils sont fixés à la base du châssis par une vis qui se dissimule sous le patin en caoutchouc.
Ces patins assurent le contact avec le sol et limitent la transmission des vibrations tout en scotchant le boitier sur ledit sol.
Autant nous avons une large grille au niveau de la base du boitier, autant la grille positionnée sur le dessus du boitier présente des dimensions étrangement réduites !
Cette grille peut accueillir un ventilateur en 120 mm ou en 140 mm.
Toutefois, nous ne comprenons pas pourquoi Thermaltake n’a pas opté pour une plus grande grille permettant d’installer au moins deux ventilateurs dans la partie haute du boitier.
Doit-on y voir une approche esthétique ?
Pas sûr que ce soit la plus judicieuse.
Nous remarquons par ailleurs que la marque décide aussi de positionner le filtre, dédié à cette grille, à l’intérieur du châssis.
Le panneau des connectiques se positionne à l’avant du boitier.
Nous avons de gauche à droite :
- Bouton Reset
- Prises audio
- Bouton Power doté de sa LED (blanche) ainsi que de la LED d’activité disque (rouge)
- Deux ports USB 3.0 type A (USB 3.2 Gen 1 ou SuperSpeed USB)
- Un port USB 3.1 type C (USB 3.2 Gen 2 ou SuperSpeed USB 10 Gbps)
On apprécie la présence de ce port USB 3.2 Gen 2 type C.
Nous verrons par ailleurs que le bouton Reset est détourné de sa fonction principale. En effet, le câble qui est relié à ce bouton est connecté sur le contrôleur aRGB du Divider 300 TG ARGB.
Ainsi en appuyant sur le bouton Reset, nous allons passer en revue les différents modes que propose ledit contrôleur.
