Montage :

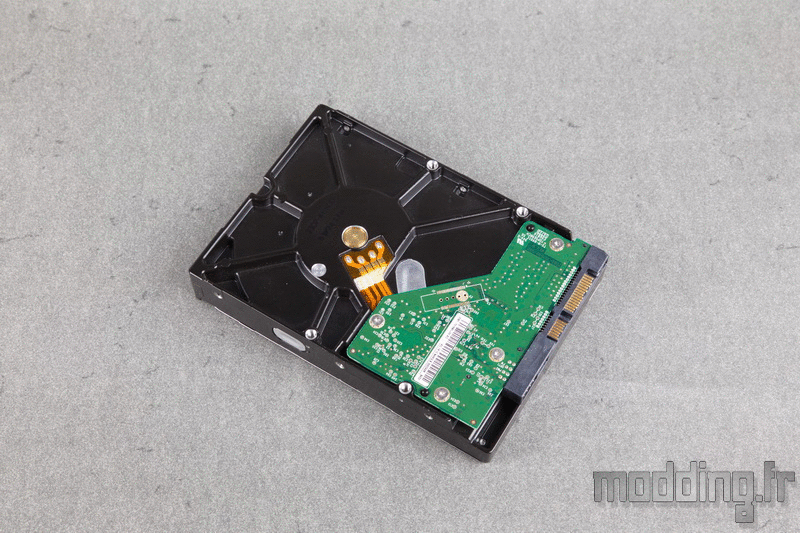

On commence par l’installation du disque dur 3.5″ dans le tiroir.
La mise en place se passe d’un quelconque outil.
Il suffit d’écarter les deux parties du tiroir.
On dispose le disque dur en faisant coïncider ses points de fixation avec les ergots du tiroir.
Il ne reste plus qu’à resserrer les deux parties et ainsi les ergots s’insèrent dans la structure du disque dur.
Pour rappel, les ergots sont montés sur silentbloc.
Chaque tiroir peut aussi accueillir une unité de stockage 2.5″.
La fixation se fait par en dessous et requiert l’utilisation d’un tournevis cruciforme et de 4 vis M3 incluses dans le bundle.

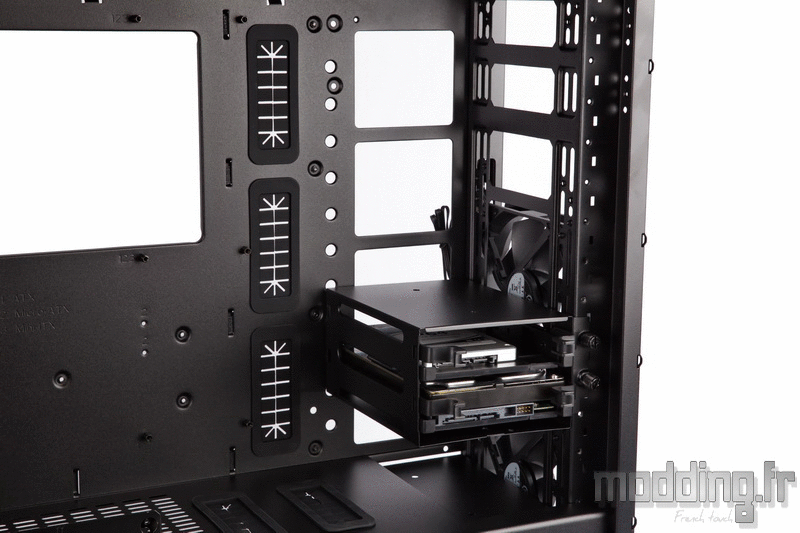

Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD jusqu’à entendre le petit “clic” assurant leur bonne mise en place au fond de la cage.
Au sein du compartiment principal, on peut ajuster la hauteur de la ou des cages HDD en fonction de nos impératifs.
On pense alors à la longueur de la carte graphique et au flux d’air.
En ce qui concerne l’unité de stockage 2.5″, nous avons un support qui lui est dédié.
Deux méthodes de fixation s’offrent à nous.
Une manière plutôt classique qui requiert 4 vis M3 avec une fixation par en dessous.
Ou une fixation latérale avec l’utilisation de silentbloc que l’on dispose au préalable sur les bords du support.
Le diamètre le plus large des rondelles en caoutchouc est orienté vers l’intérieur.
On glisse ensuite le SSD et nous utilisons les vis qui accompagnent les silentblocs pour procéder à la fixation dudit SSD.
Nous pouvons aussi installer un disque dur 2.5″ en raison de la présence de ces silentblocs.
De plus, la profondeur des coulisses permet de fixer deux SSD sur ce support.
On positionne ensuite le support sous la large ouverture permettant d’accéder à l’arrière du Socket.
Avant d’installer le bloc d’alimentation dans le boitier, on l’équipe de sa plaque spécifique.
On glisse ensuite le bloc par l’arrière du A500 TG.
Une fois le bloc en place dans le compartiment inférieur, nous avons pas mal d’espace pour brancher facilement les différents câbles.
Si nous avons reculé au préalable la cage HDD inférieur, cette méthode d’insertion permet de reculer le bloc sans avoir à complètement le retirer de son logement afin de brancher les câbles si nous manquons de place.
En bref, il n’y a pas mieux comme méthode pour installer l’alimentation dans le compartiment inférieur !
La fenêtre positionnée sur la partie arrière du flanc du cache-alimentation permet donc de voir le côté du bloc.
Comme nous l’avons dit, certains blocs se prêtent volontiers au jeu, d’autres moins.
A nous alors de modifier l’étiquette en conséquence.

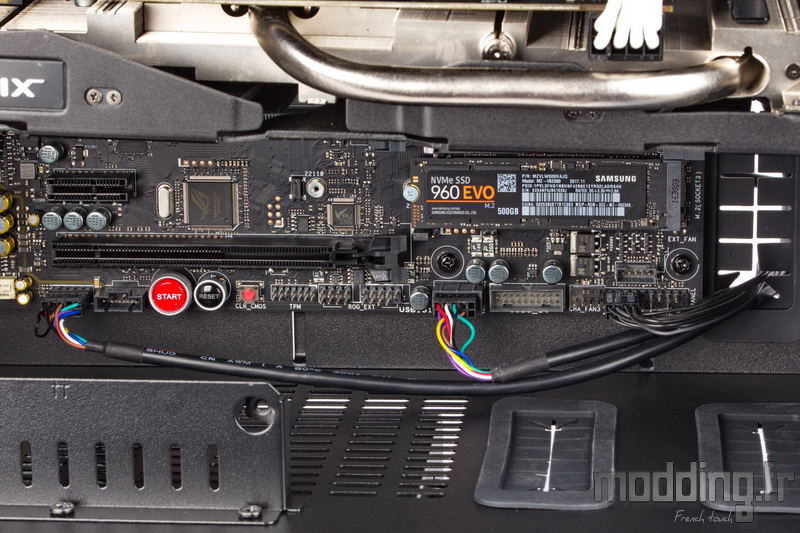

L’installation de la carte mère s’effectue avec 9 vis M3.
L’entretoise centrale dispose seulement d’un léger déport facilitant le centrage de la carte.
Le branchement du câble CPU ne pose pas de souci, on a de la place pour effectuer la manipulation.
On profite de la présence de la petite pince pour fixer le câble issu du ventilateur arrière.
Avec des ventilateurs en 120 mm, nous disposons de 60 mm d’espace avant d’entrer en contact avec les composants de la carte mère.
Il en est de même avec une ventilation en 140 mm.
En raison de l’emplacement latéral des ouïes d’aération, on ne pourra raisonnablement pas passer les ventilateurs au-dessus de la paroi du châssis.
Cela nous laisse donc 35 mm pour l’épaisseur du radiateur.
Cela demeure suffisant pour le radiateur d’un AIO comme notre H60.
Le A500 TG permet d’installer la carte graphique à la verticale.
Ainsi nous avons une vue directe sur sa face ventilée à travers le verre trempé de la porte latérale.
Cependant, la position de la carte graphique nous semble trop proche de cette porte latérale et la ventilation risque de souffrir de cette proximité…
Nous utiliserons plutôt cet emplacement dans le cas d’une carte graphique équipée d’un waterblock et donc intégrée dans une bouche de Watercooling.
Nous rappelons qu’il faut se procurer le Riser qui va bien afin de connecter ladite carte sur le port PCIe de la carte mère.
420 mm sont disponibles pour la carte graphique…
… Du moins en l’absence de cages HDD au niveau de la carte.
A ce moment, la clairance tombe à 295 mm.
Nous effectuons le branchement des différents câbles issus de l’alimentation.
Il est dommage de ne pas avoir d’ouvertures spécifiques aux câbles propres au boitier, notamment pour le câble audio.
D’autant que nous avons un peu de place au niveau du plateau juste sous le bord inférieur de la carte mère.
On apprécie grandement les diverses méthodes de fixation des câbles au niveau des coulisses !
Les bandes Velcro sont bien larges afin de prendre en charge une majorité des câbles sans pour autant créer une épaisseur trop conséquente.
Seul le câble CPU nécessite l’emploi de collier Serflex.
On aime aussi les pinces dédiées aux différents câbles issus des ventilateurs placés à l’avant du boitier.

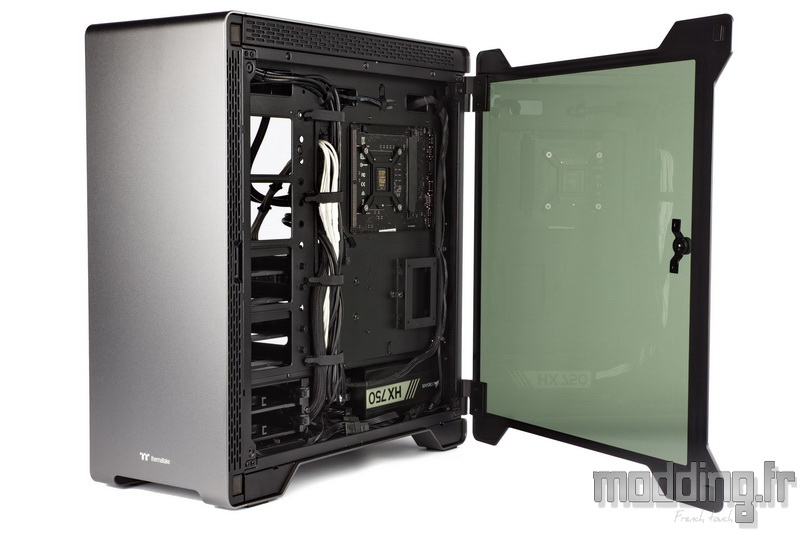

Nous installons la porte controlatérale.
Sa teinte bien plus sombre que la porte principale permet de plonger dans une bonne pénombre les différents cables.
Bien sûr, nous conseillons d’utiliser des cables de couleur noire.
Sur un plan Aircooling, nous disposons de 160 mm pour le ventirad avant qu’il ne rentre en contact avec la vitre du boitier.
Nous remettons en place la porte principale sur ses charnières avant de finaliser sa fermeture en tournant la vis à main d’un quart de tour.
On allume le PC et aucune lumière ne vient éclairer le A500 TG, enfin presque…
La LED d’activité disque vient jouer les trouble-fêtes en affichant sa couleur rouge !
La LED Power est nettement plus discrète.
