Tests :
Config de test :
Niveau sonore
Les ventilateurs du PM01
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

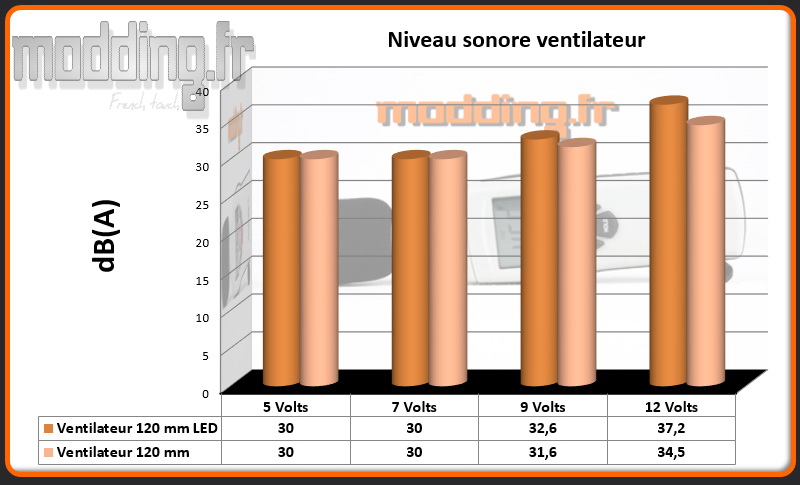

Niveau sonore

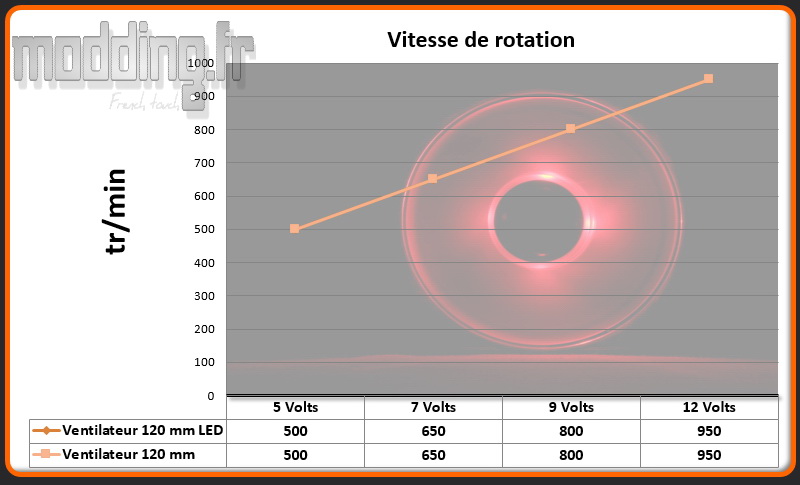

Vitesse de rotation
Les deux ventilateurs tournent à la même vitesse. Pour autant le ventilateur avec Leds est légèrement plus bruyant à 12V.
Les valeurs restent tout de même très raisonnables d’autant qu’en diminuant la tension, les ventilateurs deviennent très discrets voire inaudibles.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.

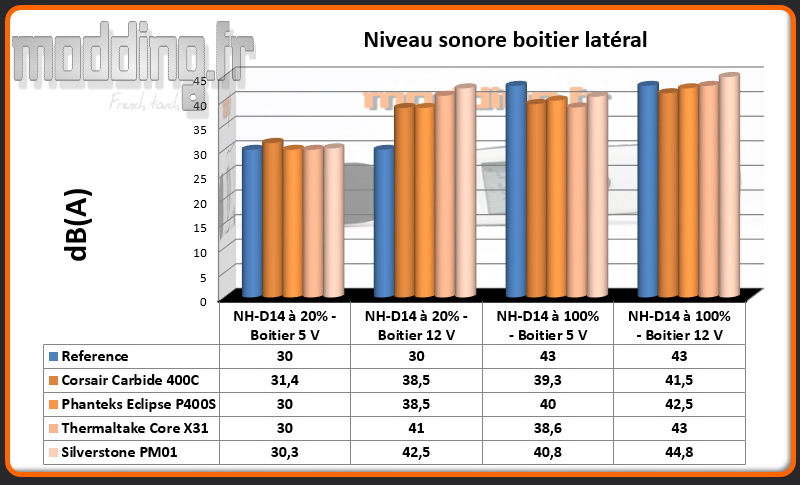

Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation NH-D14 20% (B 5V / NH-D14 20%)
- Ventilation boitier 12 V – Ventilation NH-D14 20% (B 12V / NH-D14 20%)
- Ventilation boitier 5 V– Ventilation NH-D14 100% (B 5V / NH-D14 100%)
- Ventilation boitier 12 V – Ventilation NH-D14 100% (B 12V / NH-D14 100%)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles butinent dehors….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère se positionne dans le boitier.
Lorsque l’ensemble de la ventilation est au repos, le boitier reste très silencieux si ce n’est inaudible.
La colonne “NH-D14 à 100% – Boitier 5 V” permet d’identifier la filtration de la nuisance sonore issue de la la config. On constate que le bruit est relativement bien filtré.

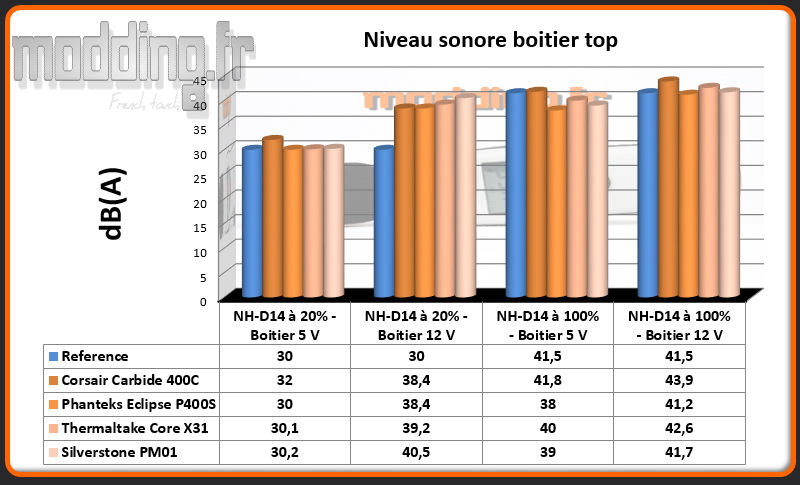

En passant l’ensemble de la ventilation au maximum, il est clair que le niveau sonore devient audible mais que légèrement plus que la config seule hors du boitier. Il faut prendre en compte que le PM01 embarque pas moins de 4 ventilateurs.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et TMPIN3) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.28.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Les ventilateurs du NH-D14 sont configuré par le logiciel MSI Command Center comme suit :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

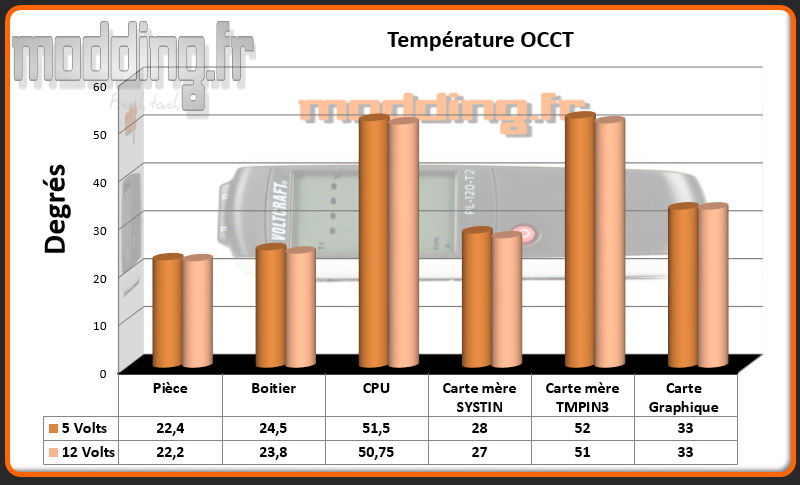

OCCT CPU

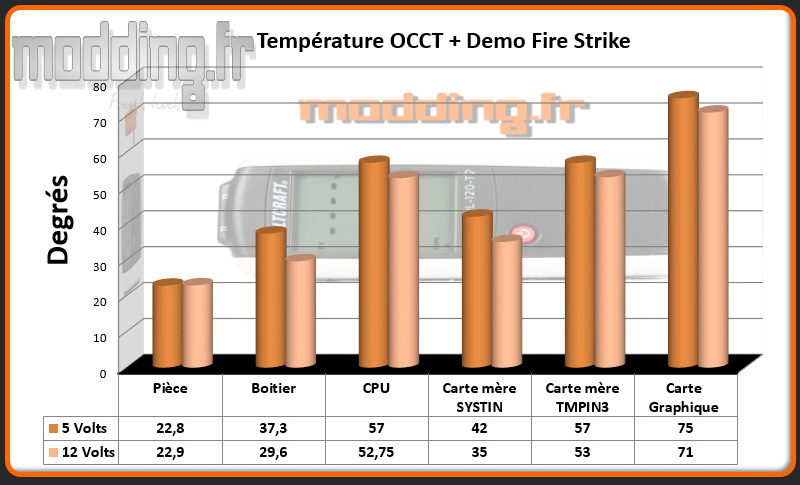

OCCT CPU + Fire Strike
Le passage de la ventilation de 5 V à 12 V accentue les variations de températures bien plus lors du test combiné OCCT + Fire Strike où le gain atteint les 4° au niveau du cpu et de la carte graphique.
La différence est quasi inexistante lors du test OCCT seul.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boîtiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

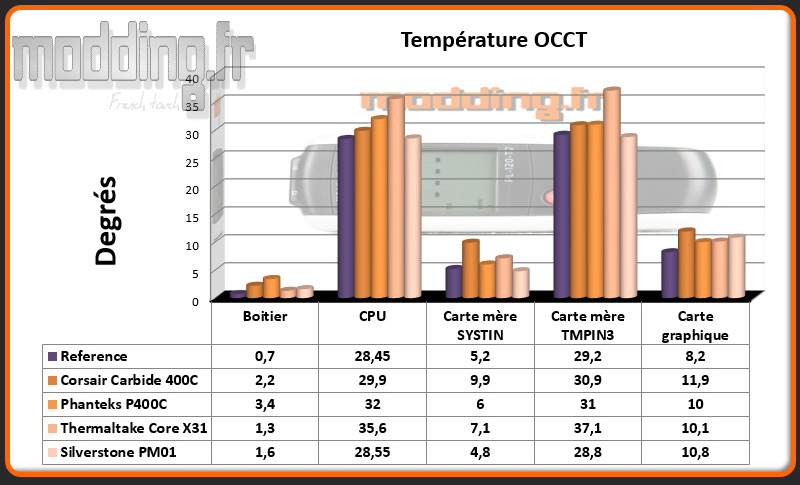

Comparatif OCCT CPU

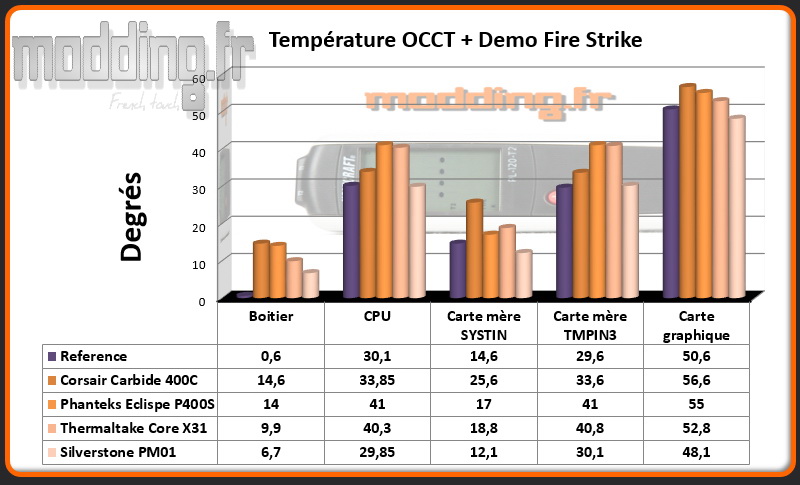

Comparatif OCCT CPU+Fire Strike
