Démontage :
On commence par la façade.
On passe la main par l’ouverture se situant sous ladite façade et on tire vers soi…
Et on s’aperçoit qu’elle ne veut pas venir !!!!
Et oui…. Silverstone nous colle 4 vis pour assurer sa fixation au châssis.
Une fois retirée, nous nous trouvons devant un large filtre qui fait toute la hauteur du châssis.
Le filtre est maintenu par des clips intégrés à sa structure en plastique.
Il dévoile la présence de pas moins trois ventilateurs en 140 mm munis de Leds….. bleues.
Bel équipement de série pour ce PM01!
Les fixations se situent au niveau d’un déport du châssis vers l’interieur du boitier ce qui portent les ventilateurs à fleur de l’avant dudit châssis.
Nous notons la présence de multiples trous de forme oblongue pour la fixation éventuelle d’un radiateur de watercooling (ou AIO) avec une taille maxi de 360 ou 280 en fonction du type de ventilateur.
Au niveau de la façade, la grille Mesh est fixée par des pattes faisant partie intégrante de sa structure métallique.

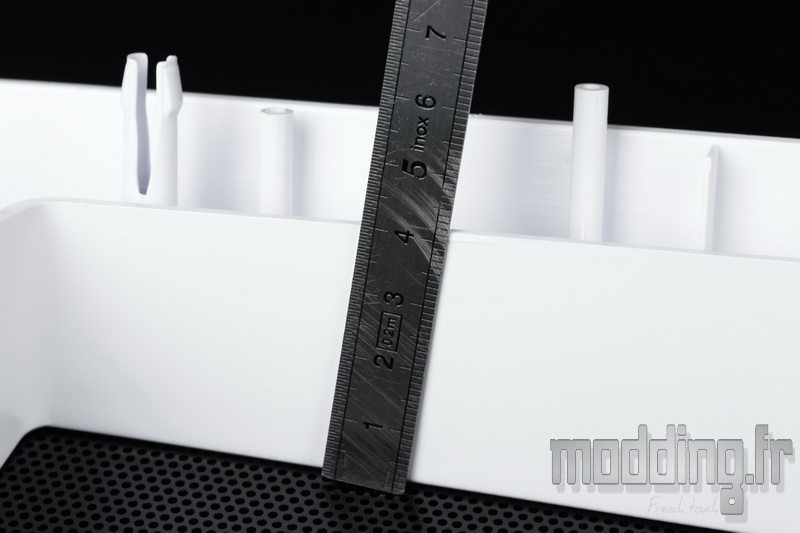

Nous avons vu dans la description extérieure du boitier que la façade révèle une certaine place disponible.
Plus profond sur le bas, cela diminue en remontant de par son design.
Du coup on peut disposer d’environ 70 mm à l’avant du châssis ce qui apporte la solution pour fixer le réservoir dans le boitier et placer le radiateur de 45 mm d’épaisseur et ses trois ventilateurs à l’avant du boitier.

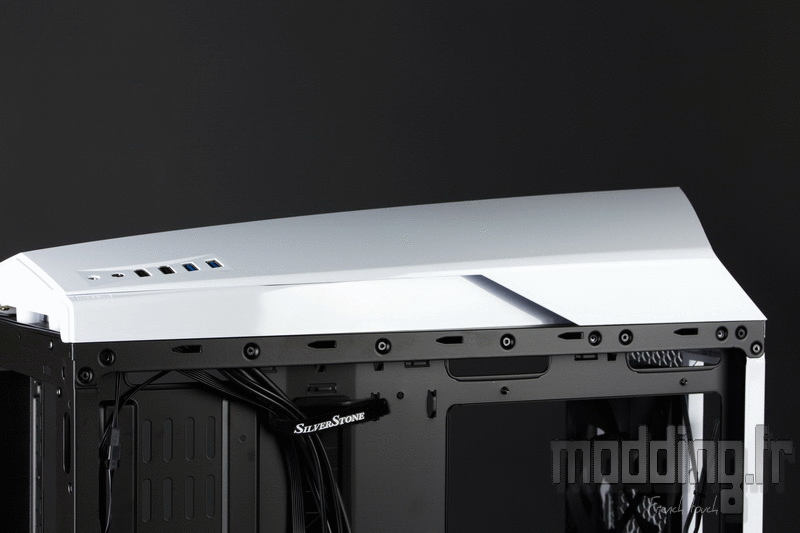

En haut du châssis, sur les bords nous notons la présence de plusieurs vis.
Certaines permettent d’extraire la bande de Leds ….
…. Et deux autres permettent de retirer un morceau du Top.
On découvre d’ailleurs que ce dernier est en deux parties!

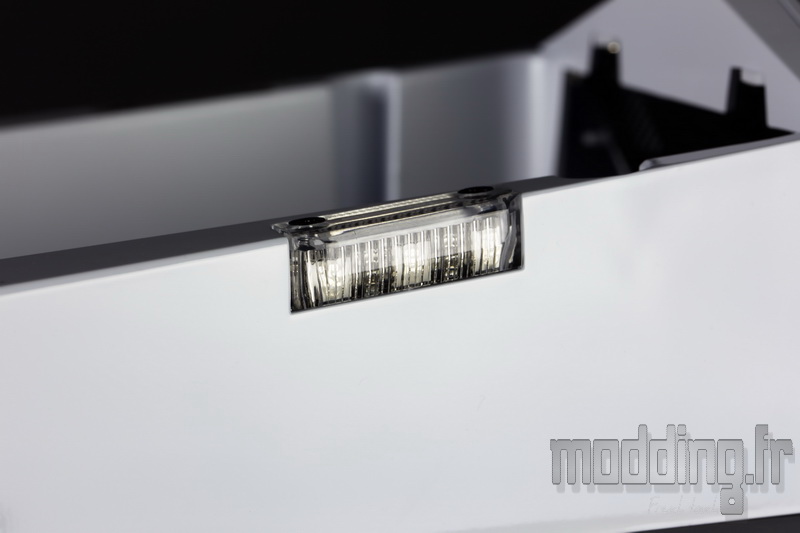

On remarque la présence de modules d’éclairage destinés à diffuser la douce lumière bleutée au niveau des évents.
L’autre partie du Top est fixée au châssis par 6 vis.
Dessous on retrouve une large grille en nid d’abeille avec les emplacements pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
On remarque que les trous de fixation pour 120 mm sont décalés vers la porte principale afin de minimiser la gêne avec les composants de la carte mère.
Pour retirer les éléments de la base du boitier, il faut décoller les patins en caoutchouc qui dissimulent les 4 vis….
La partie avant.
Les deux parties arrières.

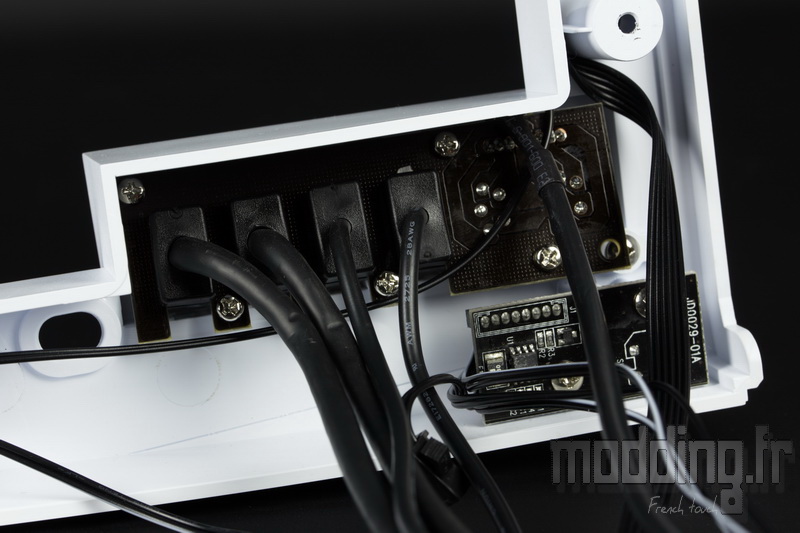

La seconde partie du Top intègre le panneau avant fixé par quelques vis chromées.
Tout comme les modules Leds des évents.
Le bouton Power.
Et la petite grille Mesh qui donne vers l’arrière du boitier, elle aussi fixée par des vis chromées.
La structure pleine complétant le Top du boitier.

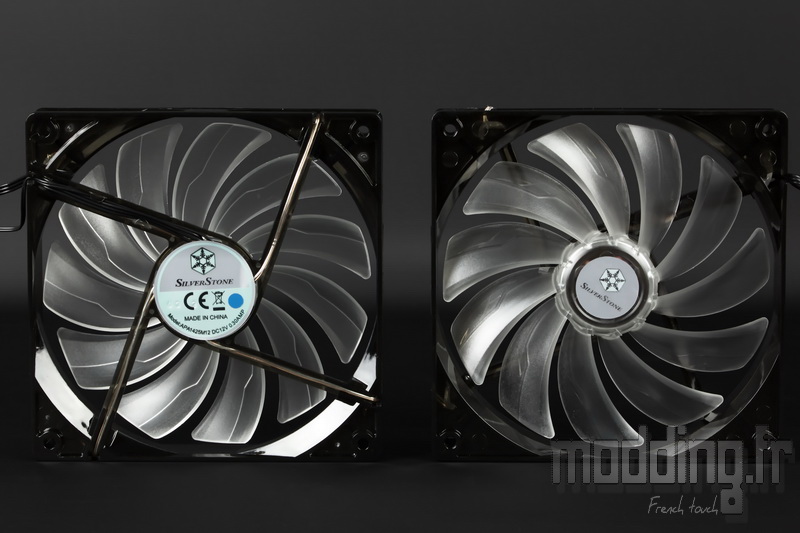

Le PM01 embarque trois ventilateurs à l’avant.
Cadre noir fumé et pales translucides, nous n’avons aucune information technique si ce n’est le nom du modèle : APA1425M12.
On note cependant que le design des pales s’apparente à celui de la gamme FQ et FW.
Nous disposons aussi d’un quatrième ventilateur en 140 mm avec cette fois un cadre noir et des pales de même couleur.
Les 4 ventilateurs sont câblés avec une prise 3-pins.
La cage HDD étant fixe… on ne peut démonter que les trois tiroirs.
Ils intègrent des silentblocs pour le montage de disque dur 3.5″.
Les deux supports SSD.
Le Hub 3-pins fixé au plateau de la carte mère par deux vis.

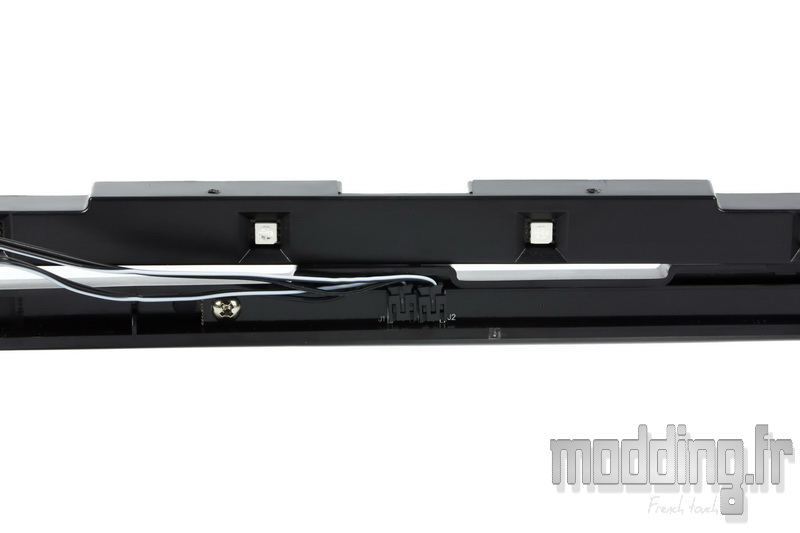

Les deux baguettes intégrant les 6 Leds disposées sur le bord supérieur et inférieur du châssis.
Le filtre avant.
Mis a part les équerres et les grommets, tout le reste est assemblé par des rivets.
