L’extérieur :

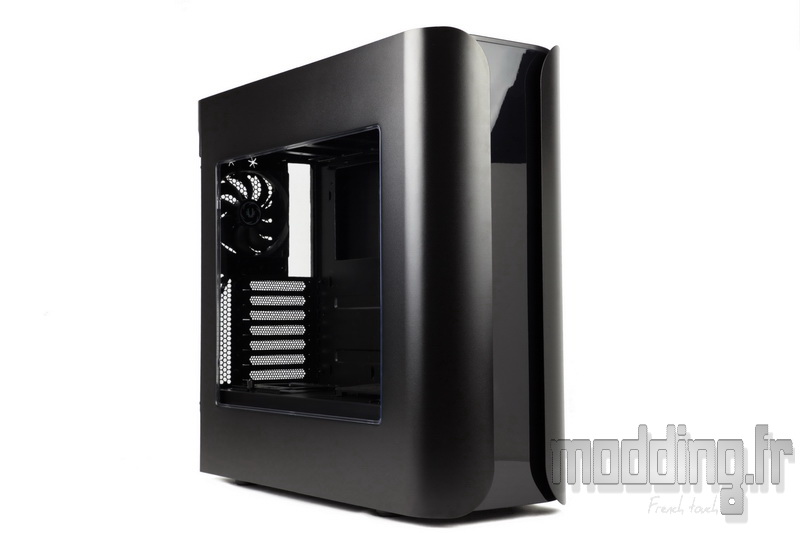

Voici le Pandora ATX version grand format!
Contrairement au Pandora premier du nom (micro ATX), il n’existe qu’en une seule couleur : noir.
D’un point de vue extérieure nous avons deux modifications notables mis à part les dimensions.

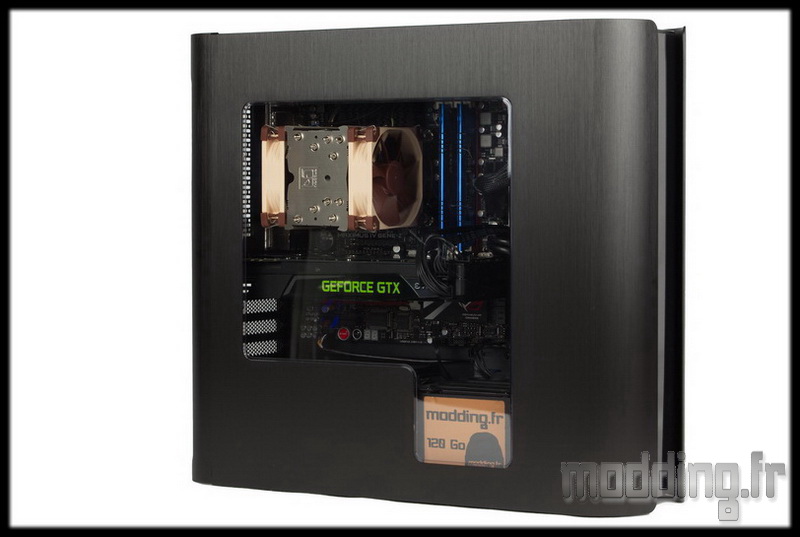

La première se situe sur la découpe de la vitre : ici pas de décrochement sur le bas pour mettre en avant un SSD, elle reste rectangulaire.
La deuxième modification se situe au niveau des portes, non pas sur leur forme mais sur le matériau employé : exit l’aluminium brossé, bienvenue l’acier peint.
On passe sur du moyen tour tout en gardant un look “stretch” au niveau de la largeur.
Le boitier mesure 203 mm de large sur 558 mm de profondeur avec une hauteur de 510 mm.
Fait d’acier et de plastique, il pèse 9.9 kg.

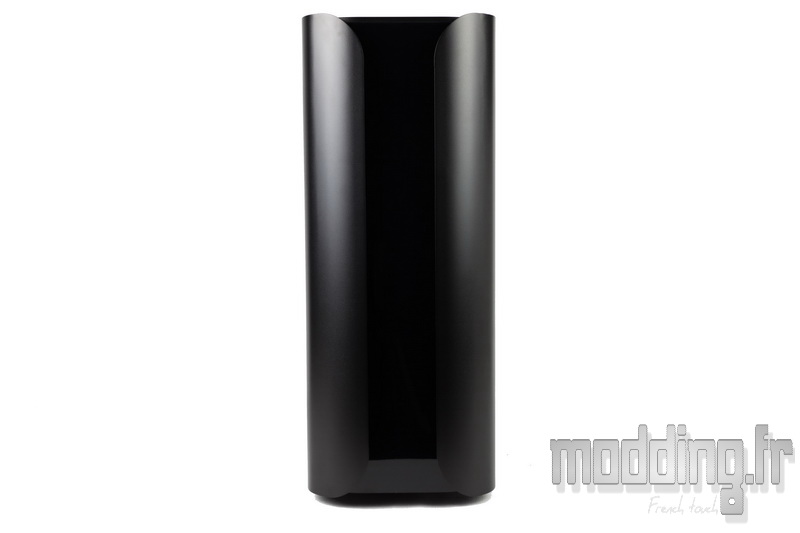

Nous retrouvons le style de la façade propre à la gamme Pandora avec les deux portes qui viennent déborder sur le devant.
Contraste entre le noir satiné des portes et le noir brillant du plastique de la façade.
Le style reste très épuré! pas un logo à l’horizon du moins pour l’instant…

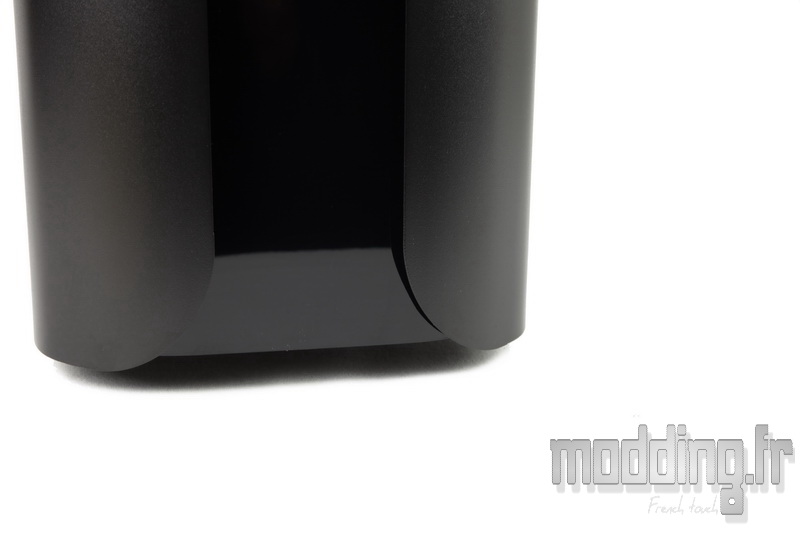

L’ensemble restitue une forme qui s’apparente à la lettre I majuscule qui s’évase en bas et …
… Et en haut.

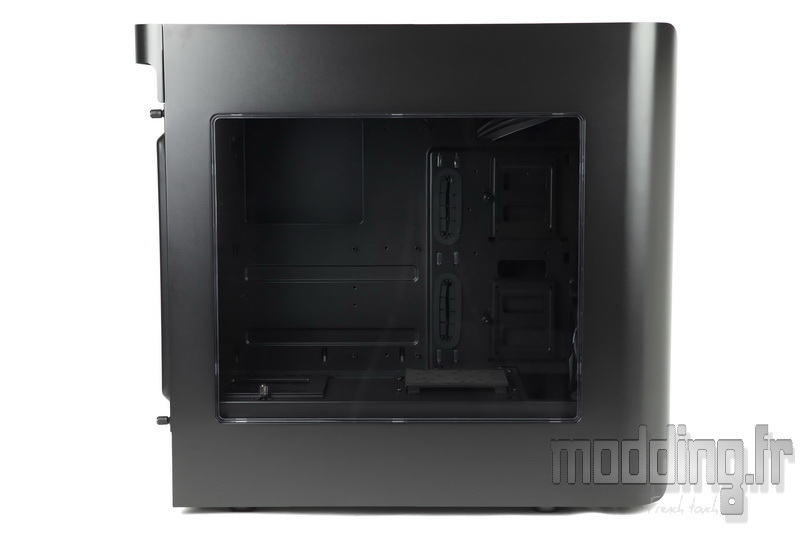

La porte latérale principale est doté d’une grande vitre de forme rectangulaire et d’aspect claire.
Elle mesure 320 mm sur 380 mm.

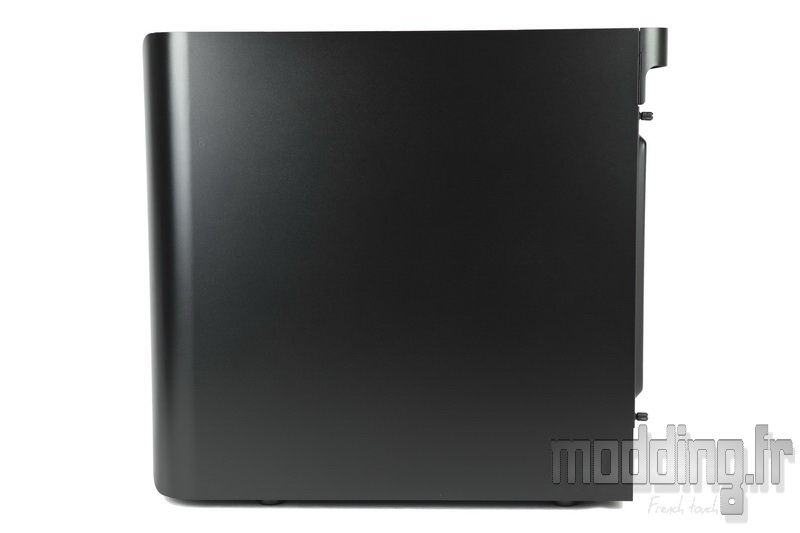

La porte controlatérale est pleine.
La peinture semble de bonne facture mais réussit elle à nous faire oublier les portes en alu brossé….

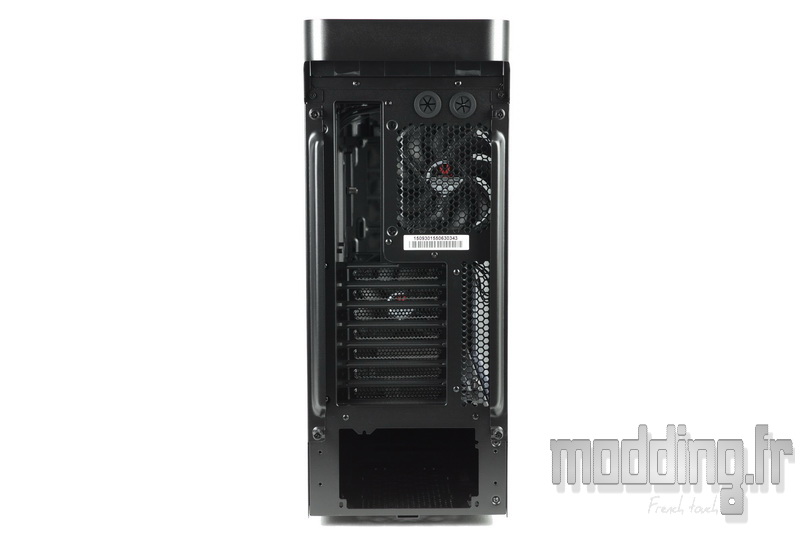

A l’arrière on retrouve une répartition classique des emplacements.
On note sur le haut du boitier la présence d’un carénage qui finit l’arrondi du Top.

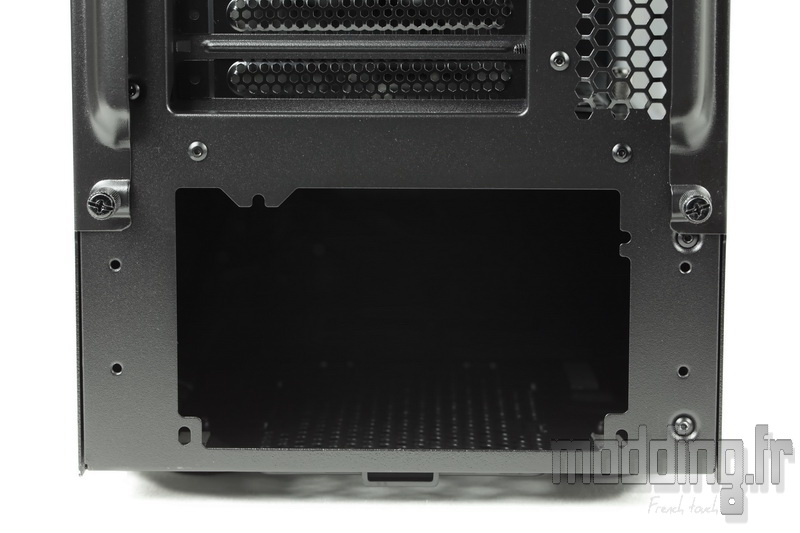

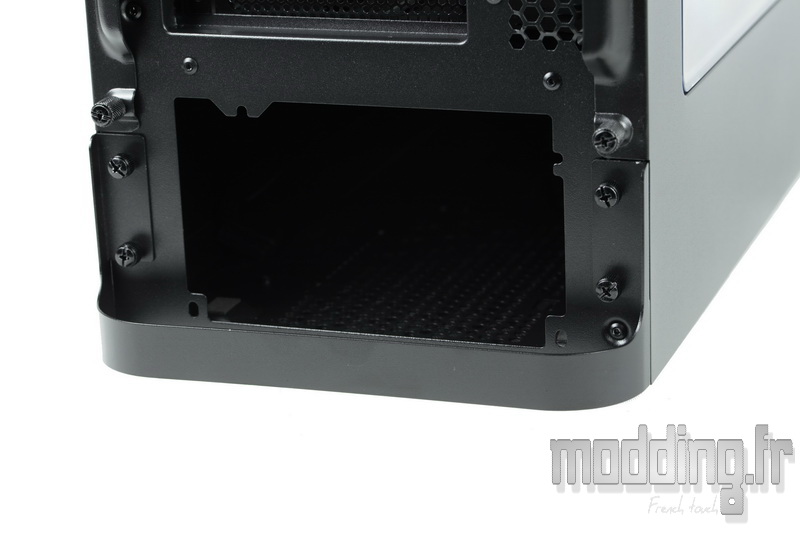

L’emplacement de l’alimentation se place en bas du châssis…
… Avec son filtre dédié sous forme de tiroir.

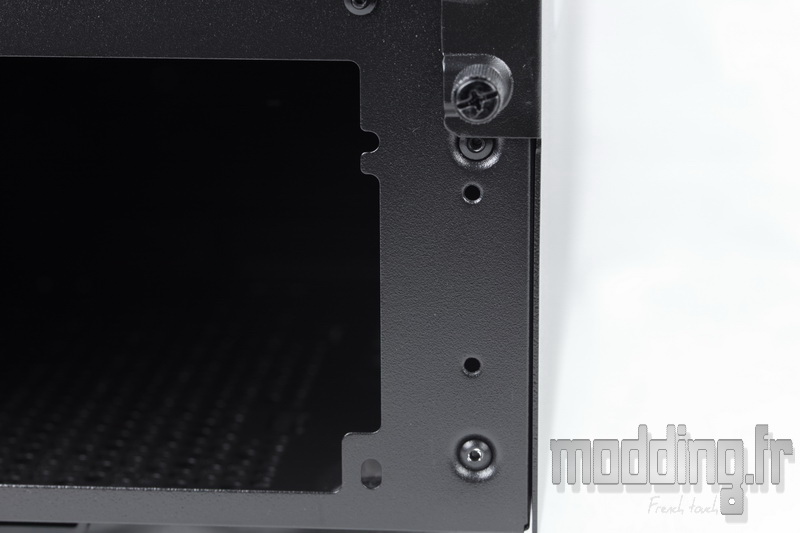

De part et d’autre nous remarquons deux trous taraudés.

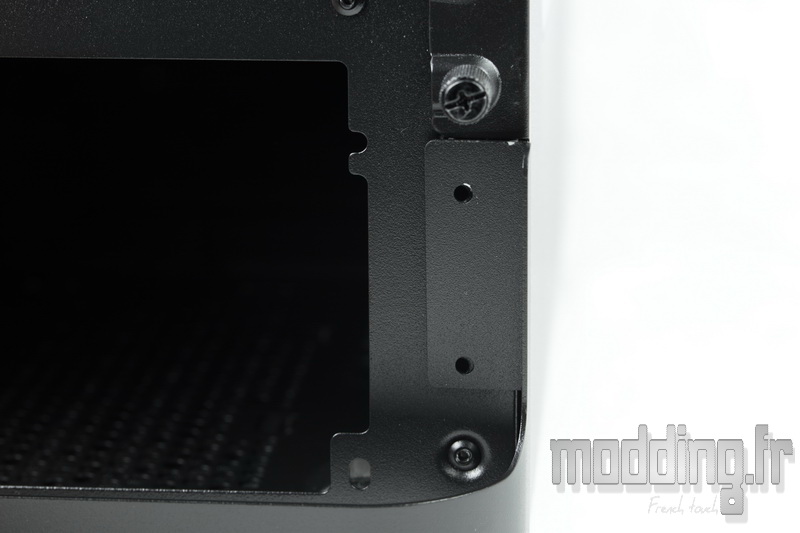

On récupère le carénage inclus dans le bundle ainsi que 4 vis à main.
Et tout comme la partie supérieure, nous avons la même chose sur le bas du boitier pour garder une symétrie dans le carénage global du Pandora.

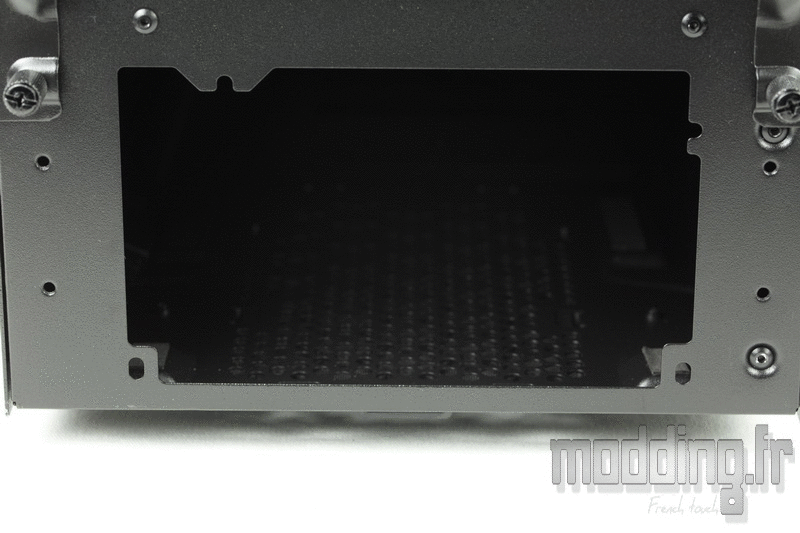

Cet élément est initialement placé à part pour permettre le montage de l’alimentation notamment pour les vis en bas du bloc.

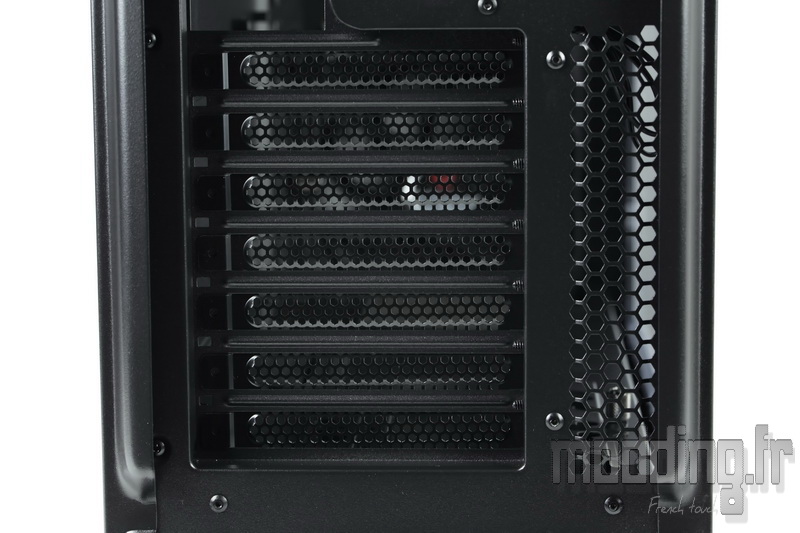

Juste au dessus nous avons les 7 slots d’extensions avec leur équerres métalliques.
Une petite grille en nid d’abeille se situe à coté.

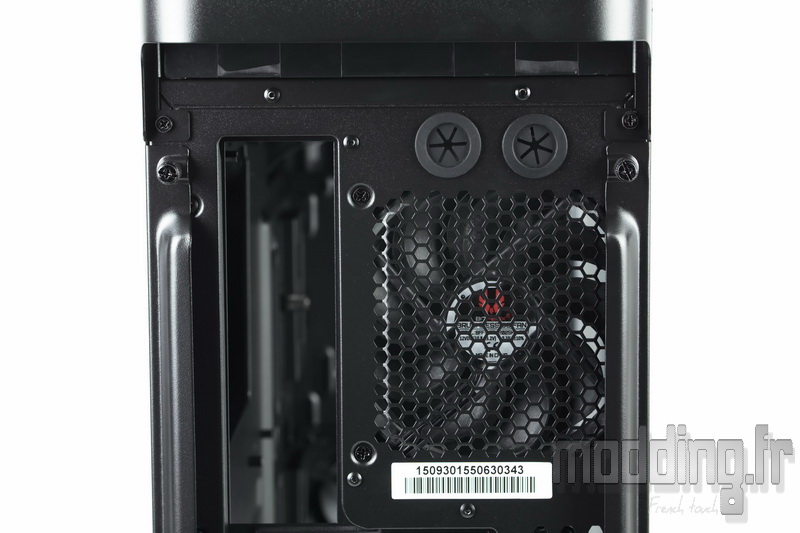

Dans la partie haute, nous avons l’emplacement de l’I/O Shield qui s’accompagne d’un emplacement pour ventilateur en 120 mm ainsi que de deux passes tuyaux équipés de grommet en caoutchouc.

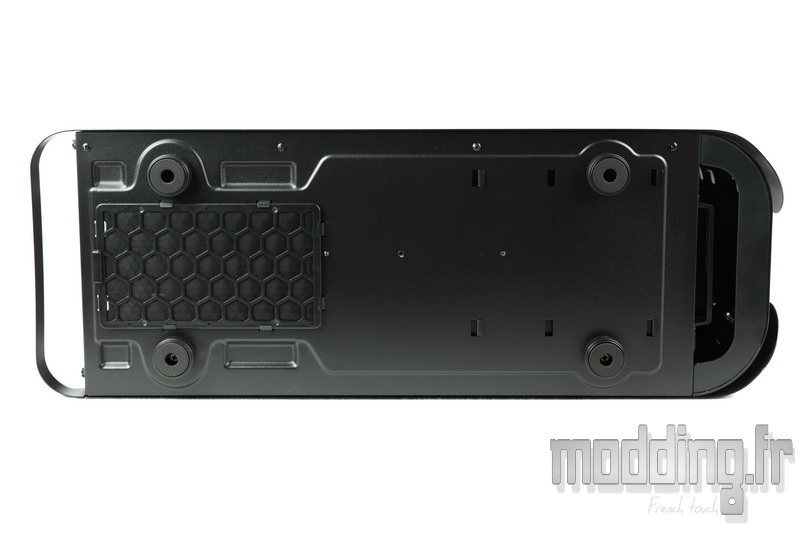

Le dessous du boitier…

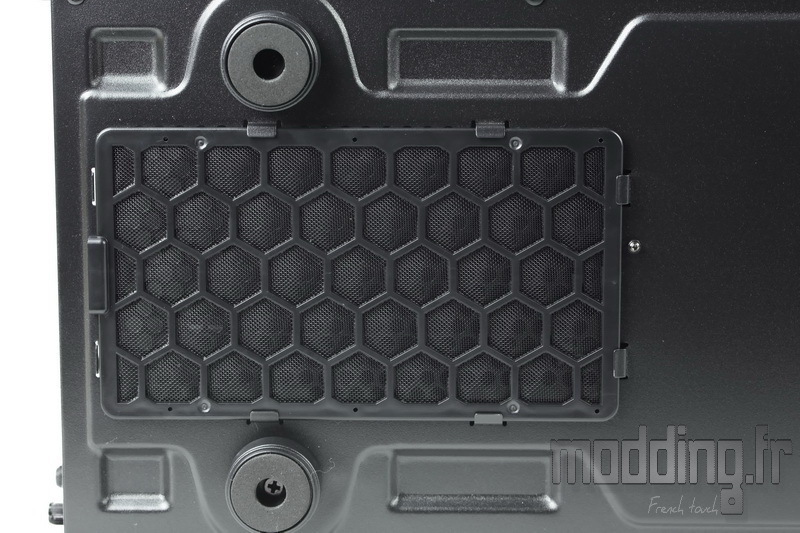

Où on retrouve le filtre de l’alimentation.

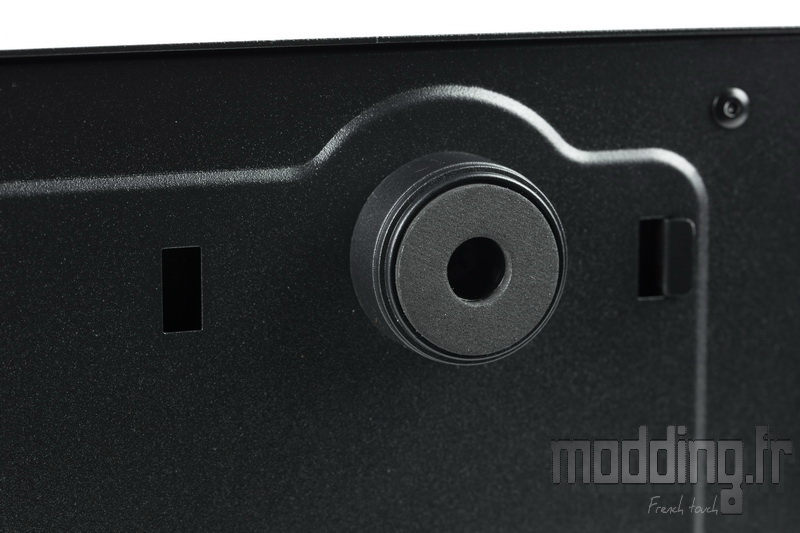

Les 4 pieds en plastique sont de forme cylindrique et sont équipés de patin anti vibration permettant aussi de caler le Pandora sur le sol.
Ils surélèvent le boiter de 14 mm.

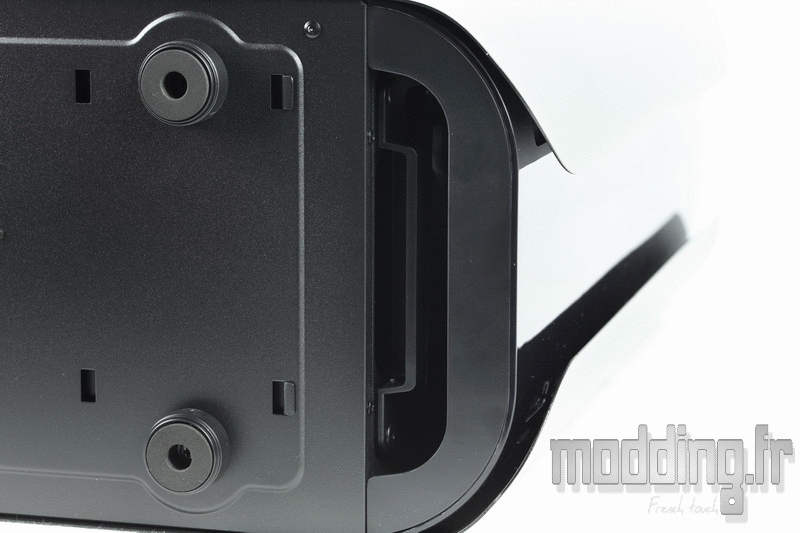

Sur la partie avant, nous avons une large ouverture menant derrière la façade pour faciliter l’entrée d’air.
Nous avons un accès direct sur le filtre avant du boitier.

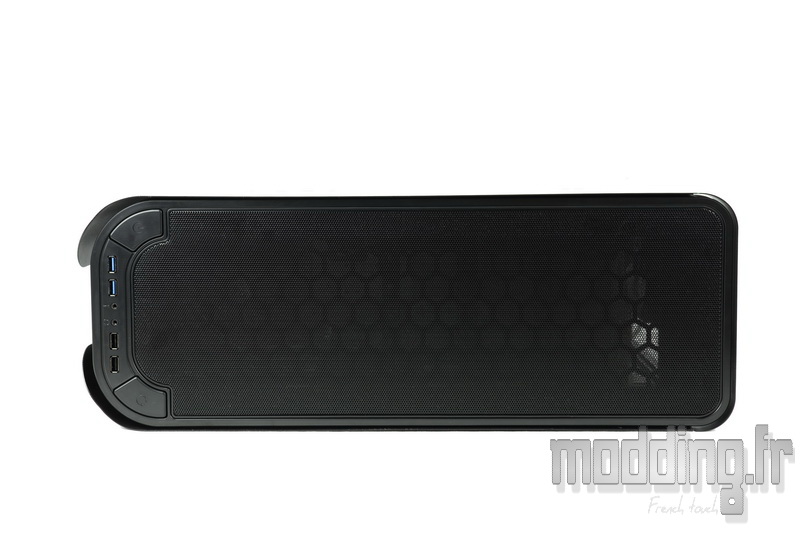

Hormis la présence du panneau avant, le haut du boitier est occupé par une grande grille Mesh.
En effectuant trois petites pressions du coté de la porte principale, nous déclenchons le système automatique d’ouverture/fermeture monté sur ressort.
La grille retirée révèle la présence de l’emplacement pour la ventilation supérieure que nous allons détailler plus loin.

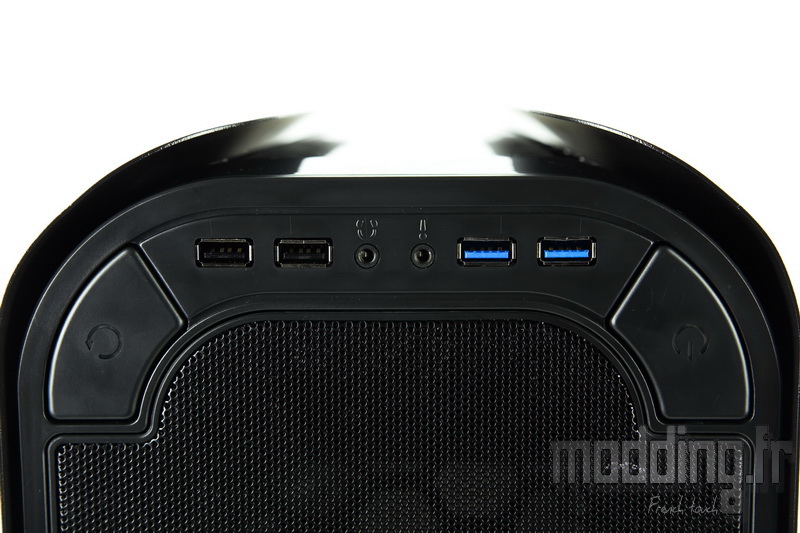

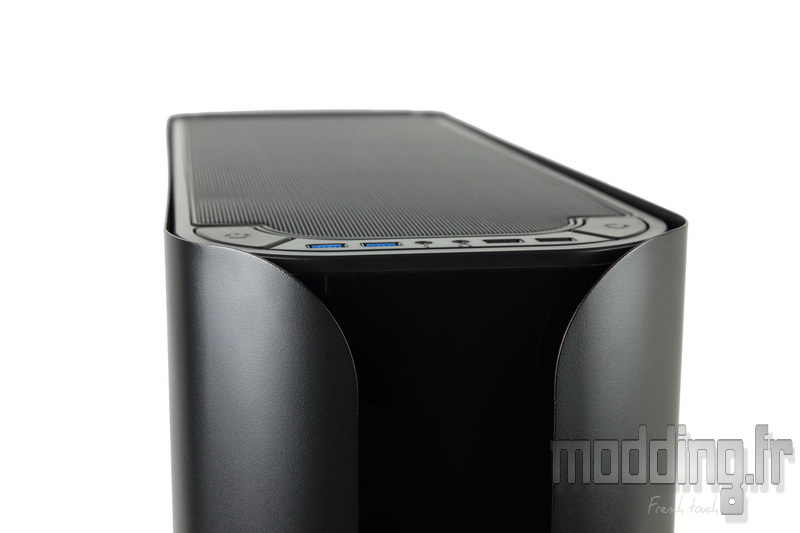

Le panneau avant adopte la forme en arc de cercle dictée par les portes latérales.
Nous avons de gauche à droite, le bouton Reset avec la Led d’activité disque, deux ports USB 2.0, les prises audio, deux ports USB 3.0 et le bouton Power ainsi que sa Led.
