Démontage :

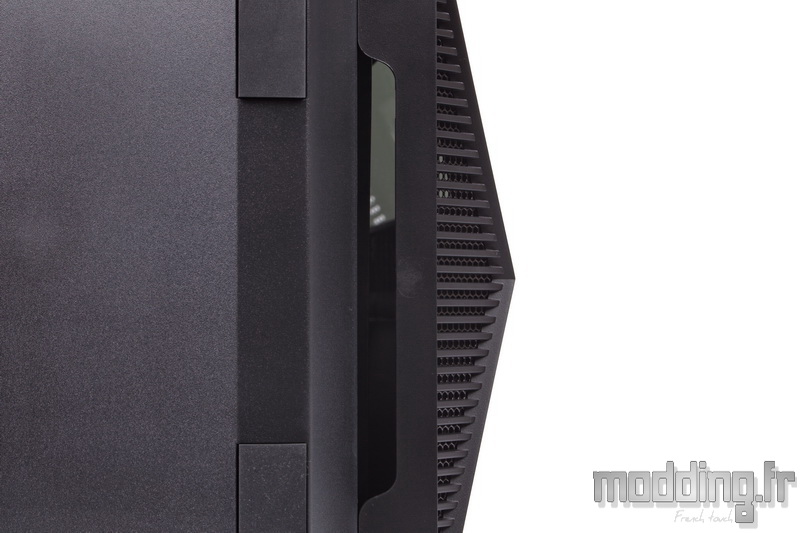

On entame le démontage par la façade.
La structure est maintenue au châssis par 3 embouts “bâtonnet” sur chacun de ses montants.
Il faut glisser la main sous la façade, agripper le rebord et tirer vers soi.

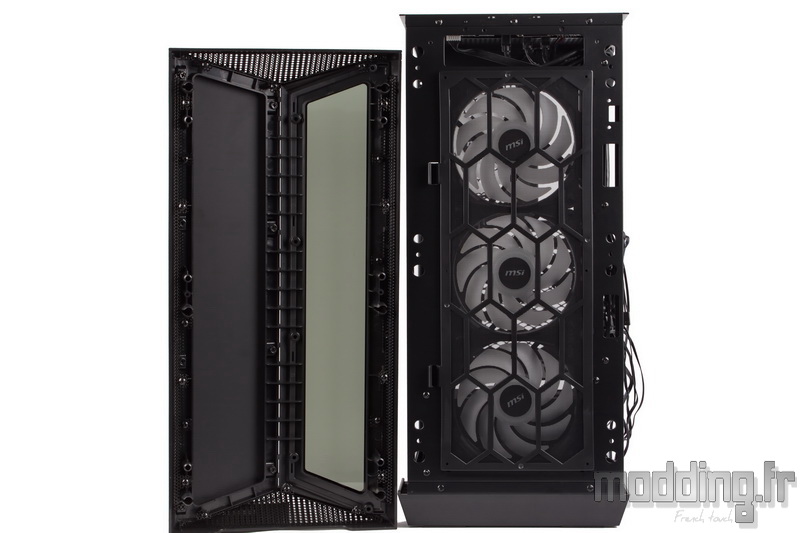

La face interne de cette façade.
On remarque la présence d’une armature plastique qui prend en charge chacun des panneaux constituant le toit à pentes symétriques.

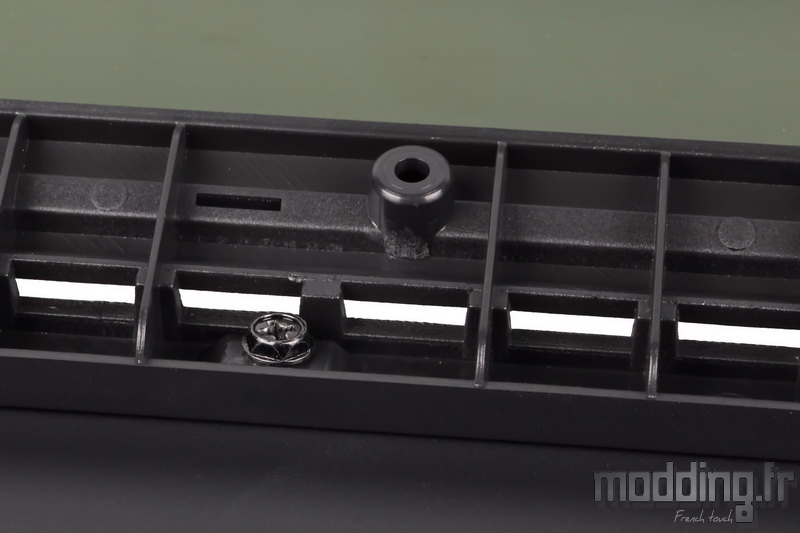

Les plots “bâtonnets” sont accompagnés de guides afin d’assurer la bonne mise en place de la façade sur la paroi avant du châssis.

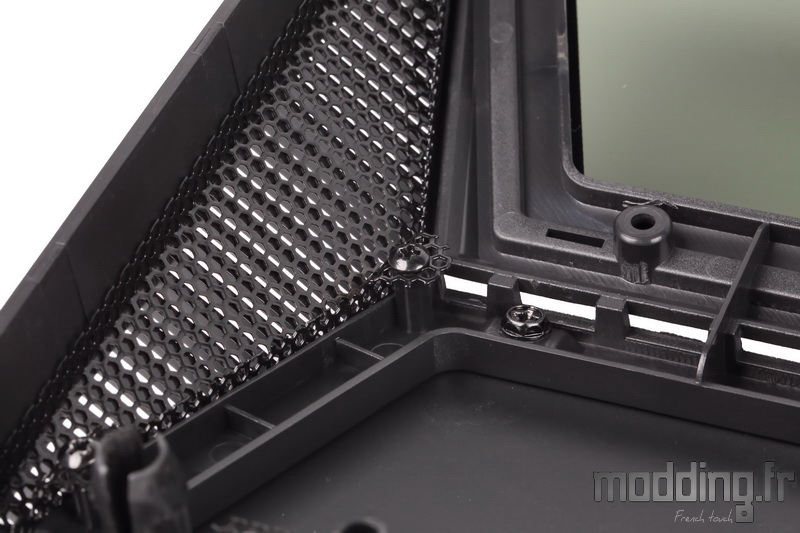

Les différentes grilles Mesh sont vissées à même l’armature en plastique, aussi bien au niveau des ouïes latérales…
… Que des zones triangulaires.
Alors que le verre trempé semble être scotché à cette structure plastique, la paroi pleine est prise en charge par un bon nombre de vis.

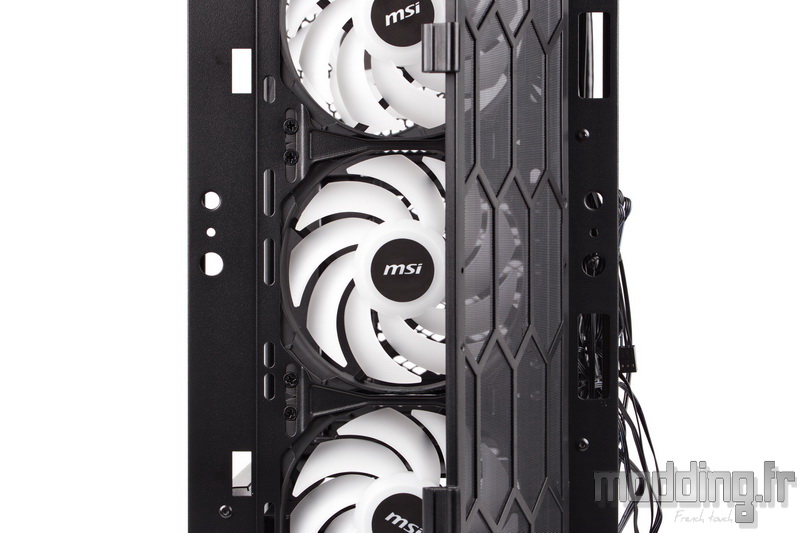

En plus des grilles Mesh, MSI installe un véritable filtre directement sur la paroi avant du châssis recouvrant ainsi les ventilateurs positionnés en aspiration.
Deux targettes assurent la fixation de l’un des montants, tandis…
… Que le montant opposé dispose de 4 petits crochets faisant office de charnières.

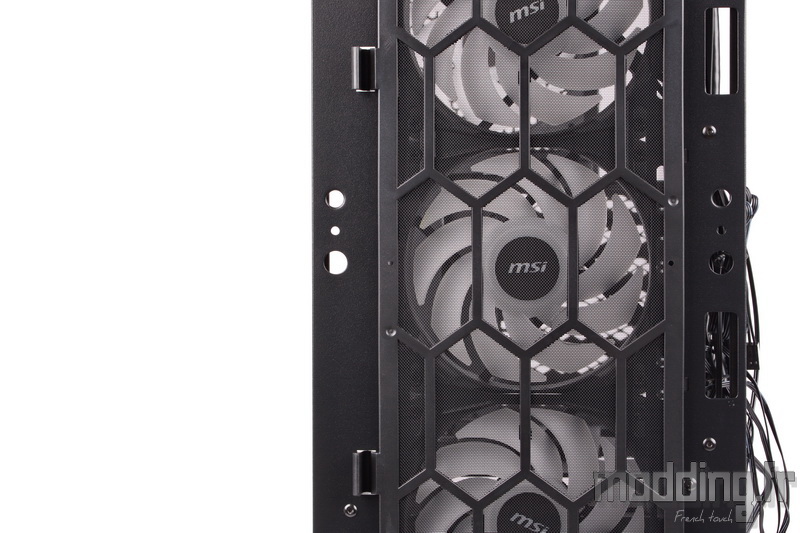

Une fois que nous avons déposé le filtre, nous accédons à la fixation des ventilateurs.
Trois emplacements en 120 mm sont donc disponibles, on peut aussi installer deux ventilateurs en 140 mm.

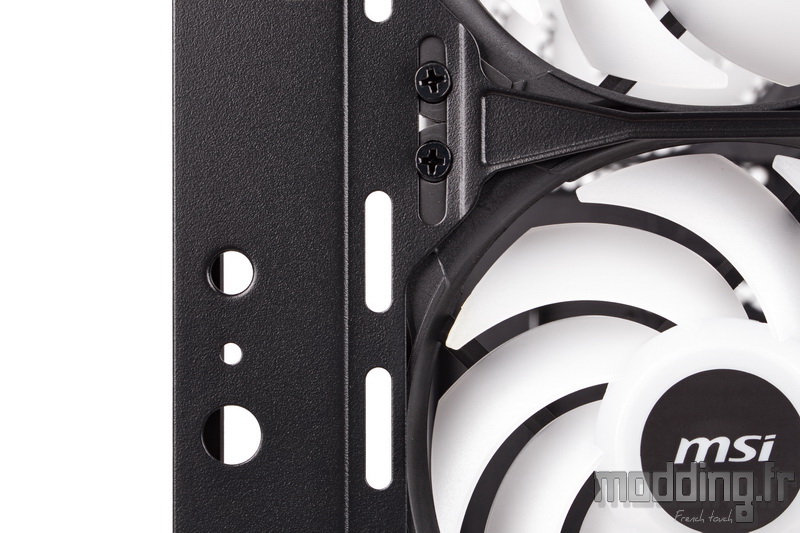

On note que les points de fixation ont cette fois-ci une forme oblongue, ce qui permet d’ajuster la position d’un radiateur de Watercooling en hauteur (taille maximale : 280 ou 360).
Le module des connectiques est fixé au châssis par trois vis ainsi que deux petits plots de centrage présents sur son bord antérieur.
La cage HDD peut être décalée ou carrément démontée.
Cependant, il nous faut d’abord retirer la structure des pieds avant du boitier afin d’accéder à deux vis qui ont eu la fâcheuse idée de se planquer dessous…
On n’oublie pas non plus d’ôter la cinquième vis qui se situe sur le plateau du cache-alimentation ni de retirer la bande Velcro de son point d’ancrage.

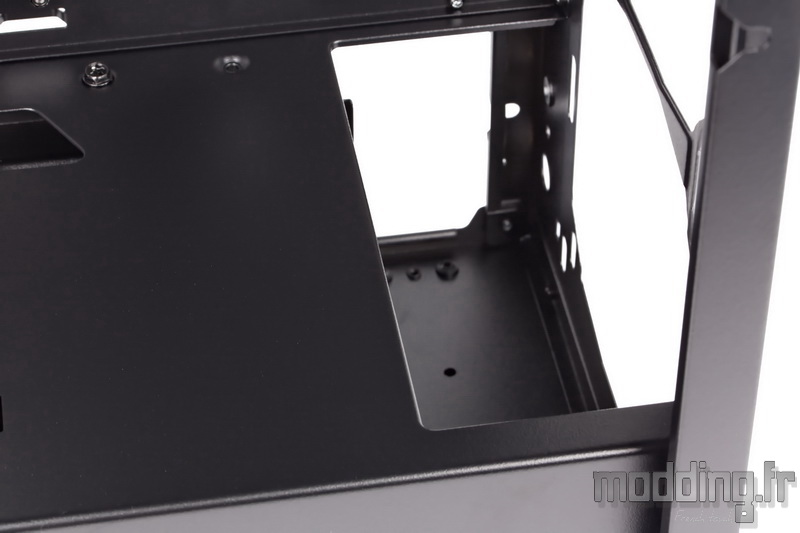

C’est à ce moment que l’on peut enfin déplacer la cage vers l’arrière du boitier avant de tout remettre en place.
La manœuvre se révèle nécessaire dans le cas de l’installation d’un radiateur en 360 ou 280 à l’avant du boitier.
Cependant, cela s’effectue au détriment de la place alloué au bloc d’alimentation.
Un tel dispositif de fixation est lié à la construction de la cage HDD.
On se rend bien compte de la nécessité de fixer la base de cette cage au niveau des 4 points si l’on veut que les tiroirs tiennent au niveau de leur glissière.
Le cinquième point de fixation permet de bien positionner la cage d’équerre.
Alors que trois des 4 bandes Velcro sont fixées par une vis classique sur la paroi avant du plateau de la carte mère…
La quatrième bande est liée à la structure de la cage HDD.
La cage comporte deux tiroirs en plastique capable d’accueillir un disque dur 3.5″ ou une unité de stockage 2.5″.
La fixation du disque dur 3.5″ se passe d’outil et l’on note la présence de silentbloc au niveau des ergots.

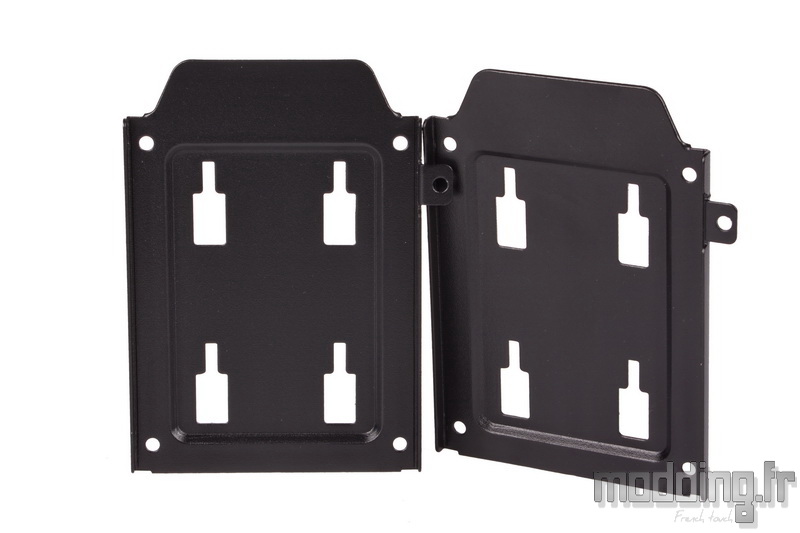

Les deux supports SSD en acier sans leur vis à main. Celles-ci demeurent indépendantes de la structure.

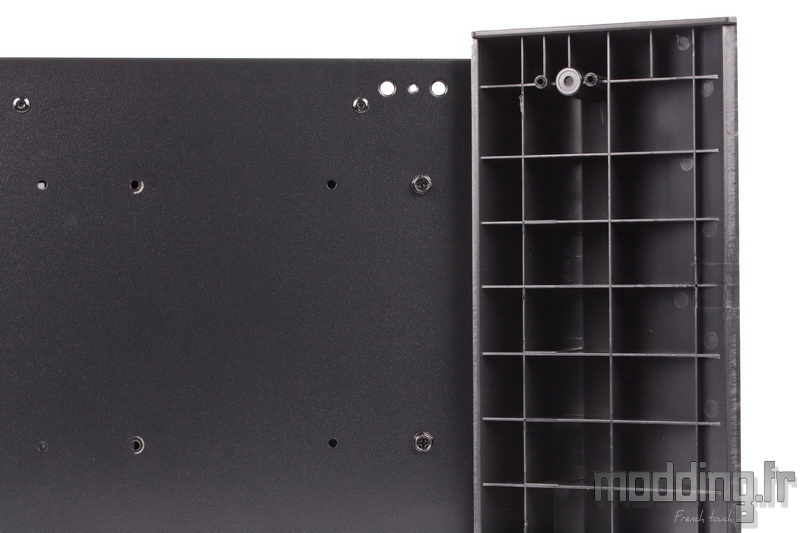

Les deux structures massives en plastique faisant office de pied au MPG Gungnir 110R.
Il nous semble opportun que MSI reconduise le style aéré de la structure arrière au niveau de la structure avant. A coup sûr que ces orifices permettent d’accéder aux deux vis cachées prenant en charge la fixation de la cage HDD.
Le filtre supérieur doté de bandes magnétiques et le simple filtre dédié à l’emplacement de l’alimentation.

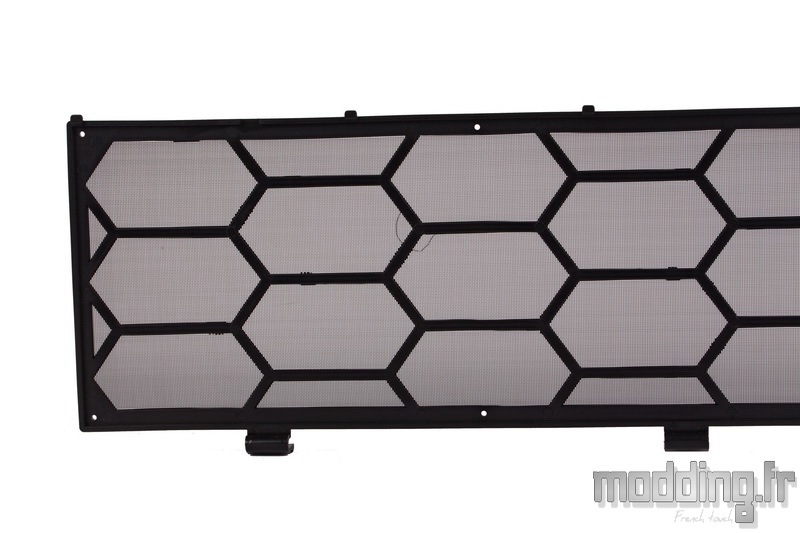

Le filtre avant avec son armature plastique.
Le contrôleur aRGB du MPG Gungnir 110R.
Il dispose de ports aRGB de type 5V/D/-/G mâle afin de connecter les 4 ventilateurs du boitier ainsi que le rétroéclairage du logo MSI présent sur la façade.
Une prise “SW” permet de connecter le cable du bouton LED situé sur le panneau des connectiques. Ainsi nous pouvons passer en revue les différents modes d’éclairage que propose le contrôleur.
Pour rappel, il peut se synchroniser avec tous les types de cartes mères du moment qu’elles disposent d’un header aRGB de type 5V/D/-/G.
Le câble émergeant du PCB et composé de 4 fils aboutit à deux prises.
Nous avons une prise Sata afin d’alimenter le contrôleur en lui-même.
Une prise aRGB 5V/D/-/G femelle assure la connexion avec la carte mère compatible afin de synchroniser le rétroéclairage du boitier avec le logiciel de cette carte mère.

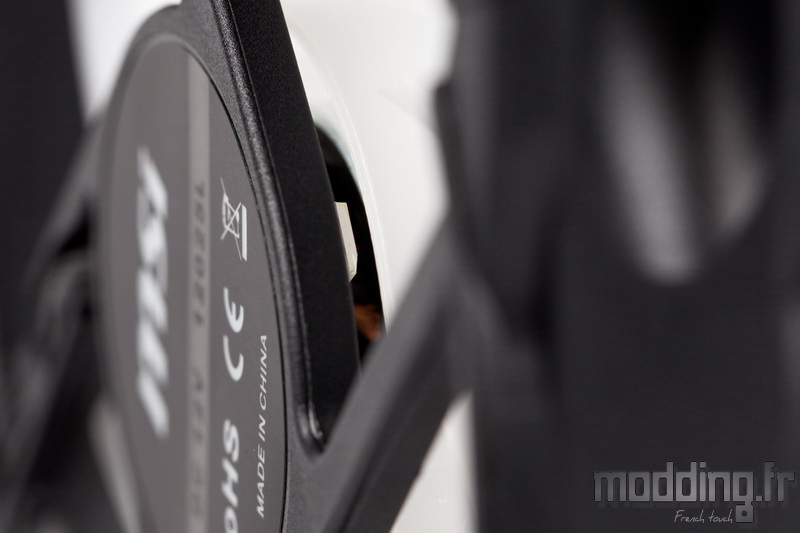

Deux des quatre ventilateurs du MPG Gungnir 110R.
Un cadre noir embarquant des pâles blanches translucides afin d’optimiser la diffusion de la lumière colorée émise par …
… Les 9 LED aRGB disposées sur la périphérie de la platine électronique du ventilateur.

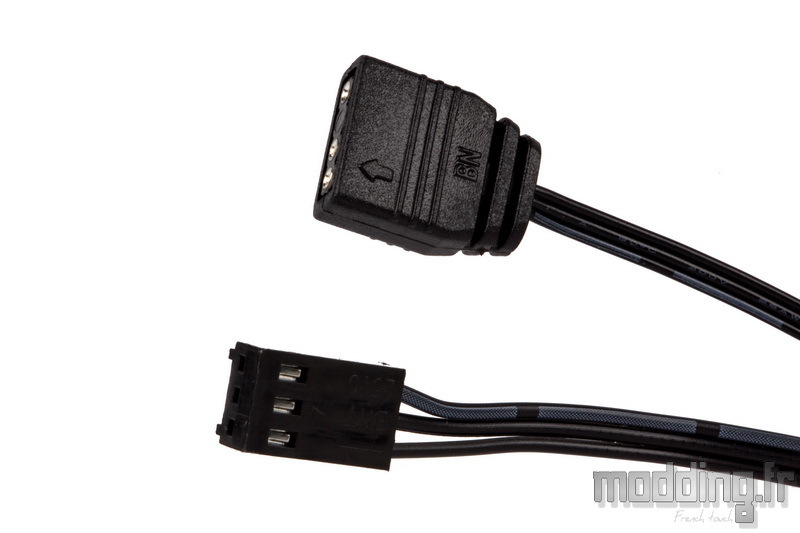

Deux câbles émergent du ventilateur.
L’un d’eux alimente les LED et aboutit à une prise aRGB 5V/D/-/G de type femelle.
Le second alimente le ventilateur en lui-même et se termine par une prise 3-pins.

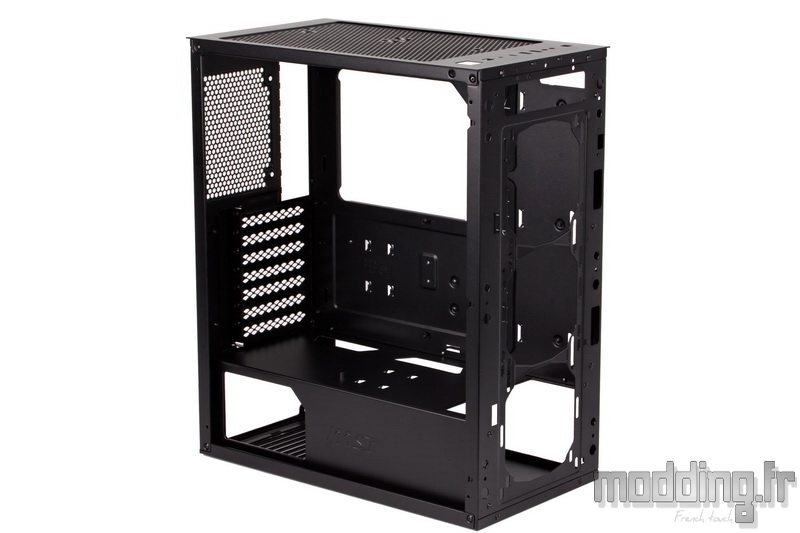

Mis à part les équerres PCI, toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi le cache-alimentation.
