Tests :
Config de test :
Niveau sonore
Les ventilateurs du MasterCase Pro 5
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

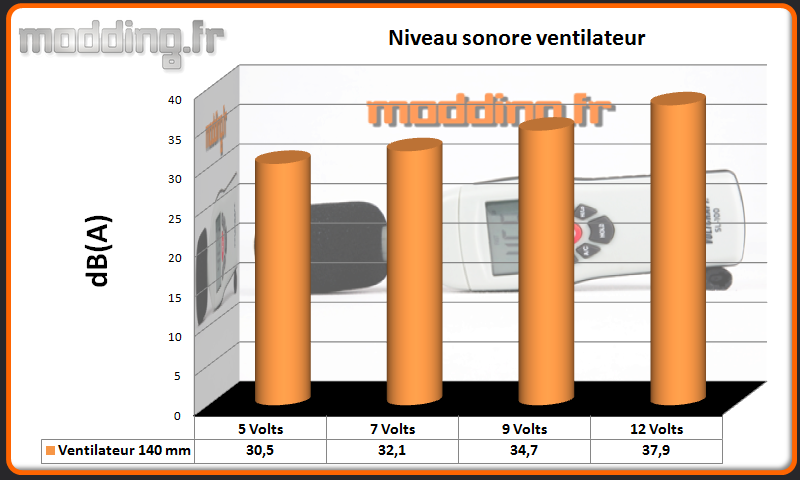

Niveau sonore

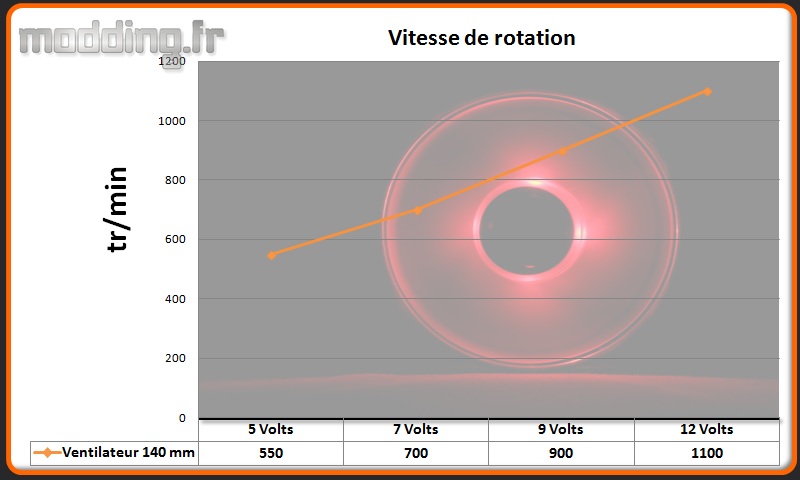

Vitesse de rotation

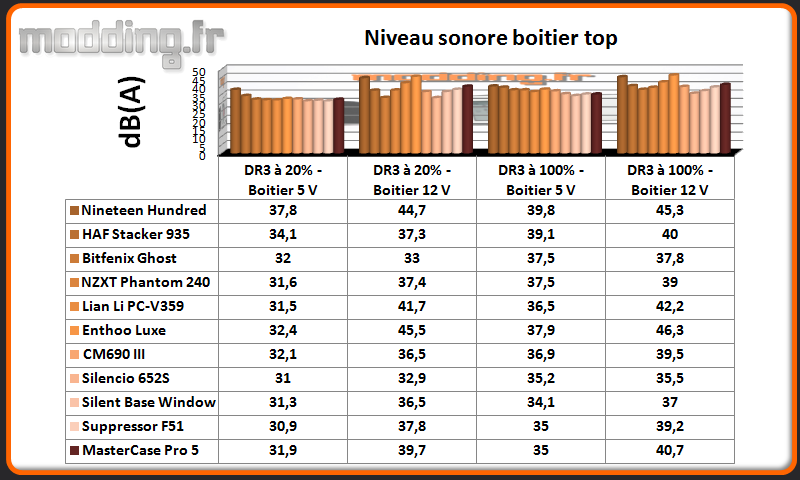

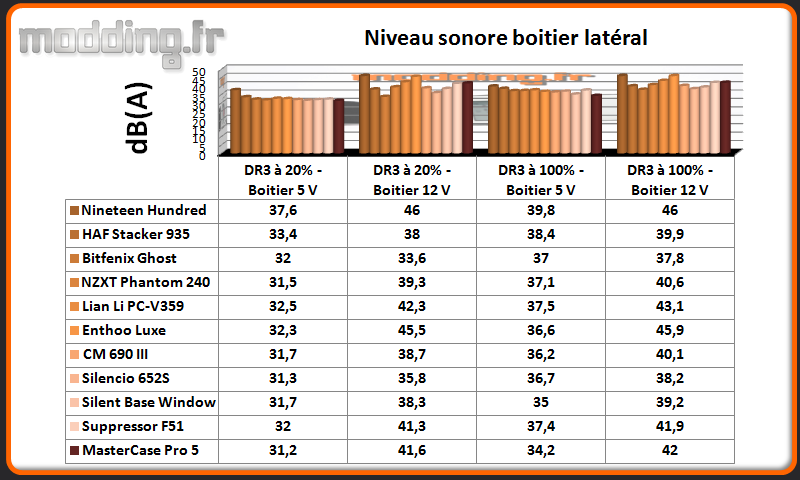

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier 5 V – Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles ne reviennent plus depuis que j’ai la tapette….).
Le MasterCase Pro 5 sait se faire discret quand les ventilateurs tournent au minimum et ce malgré la présence de grille Mesh sur le devant et le dessus du boitier.
D’autant plus qu’il embarque 3 ventilateurs.
La nuisance sonore engendrée par la ventilation des composants reste bien filtrée, nous n’avons pas constaté de bruit parasite.
Lorsque l’on passe la ventilation au maximum, le niveau sonore ne peut qu’augmenter mais cela reste raisonnable.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel MSI Command Center en mode standard :
- –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

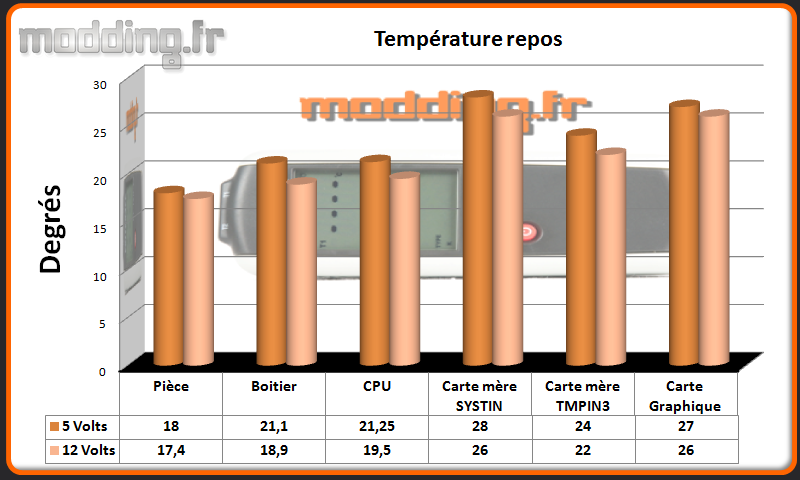

Repos

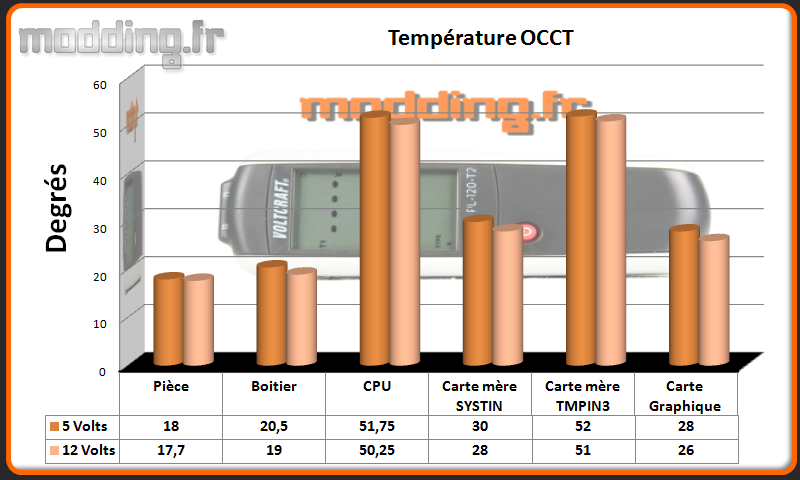

OCCT CPU

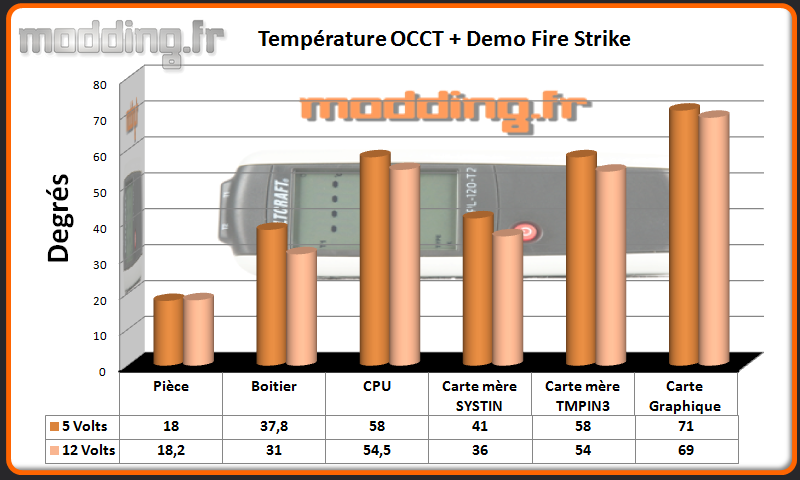

OCCT CPU + Fire Strike
Lors du test OCCT, seul le processeur est mis à l’épreuve, le passage de la ventilation du boitier de 5 V à 12 V ne modifie que très peu les températures.
C’est lors d’un test cumulé avec le stress de la carte graphique que le fait de pousser les ventilateurs au maximum change la donne. La température ambiante baisse de quasiment 7° ce qui engendre une baisse de la température des composants.

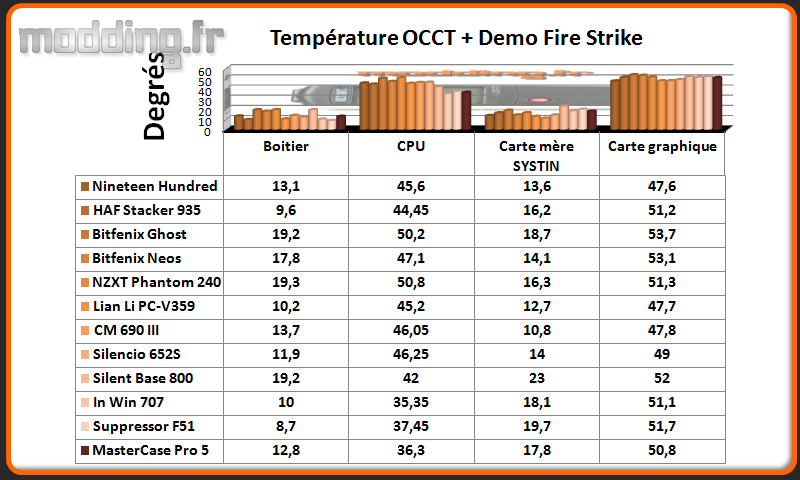

Un tableau comparatif sous une session OCCT + démo de Fire Strike avec le ou les ventilateurs du boitier à 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
