Démontage :
Nous avons vu que nous pouvions déplacer à notre guise les deux baies 3.5″ (le MasterCase 5 n’est doté que de la baie 3.5 sous la plaque médiane)
Il est évident que nous pouvons aussi les retirer tout comme la baie 5.25″ et laisser ainsi la partie avant du châssis uniquement réservée à la ventilation +/- le watercooling.

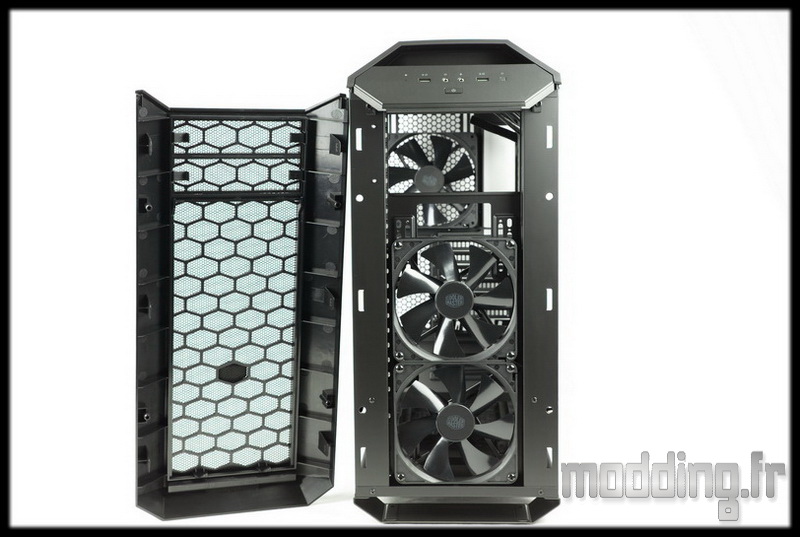

La façade se retire du châssis en jouant sur les clips placés sur les bords (3 par bord).
Nous découvrons alors la présence de deux ventilateurs en 140 mm ce qui amène à un total de 3 ventilateurs (le MasterCase 5 embarque 2 ventilateurs).
L’emplacement peut aussi bien accueillir des ventilateurs en 120 mm. Les trous de fixation sont de forme oblongue pour ajuster la hauteur éventuelle d’un radiateur watercooling.
Les deux caches de la baie 5.25″ sont fixés à la façade par deux clips situés à l’intérieur.

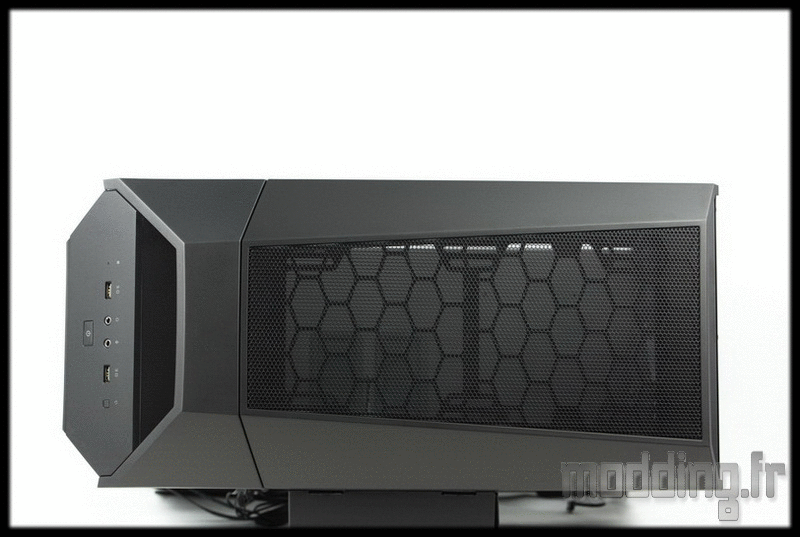

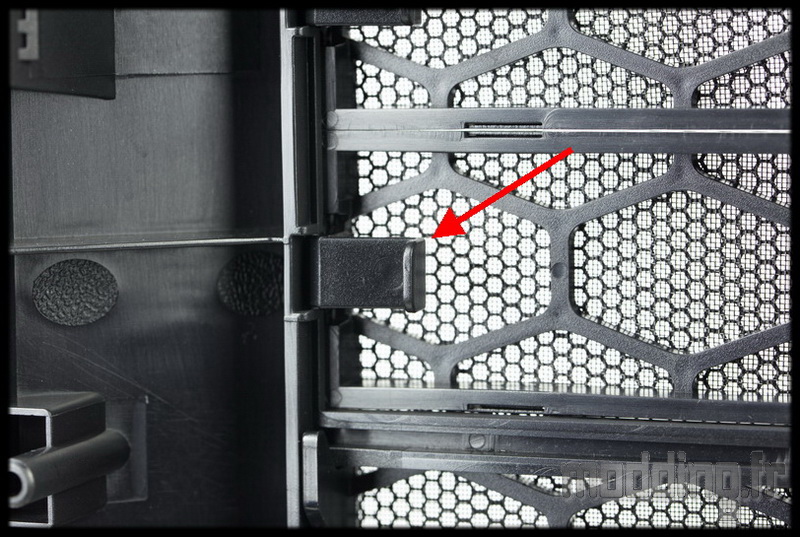

La grille Mesh de la façade est filtrée et ce même au niveau des deux caches.

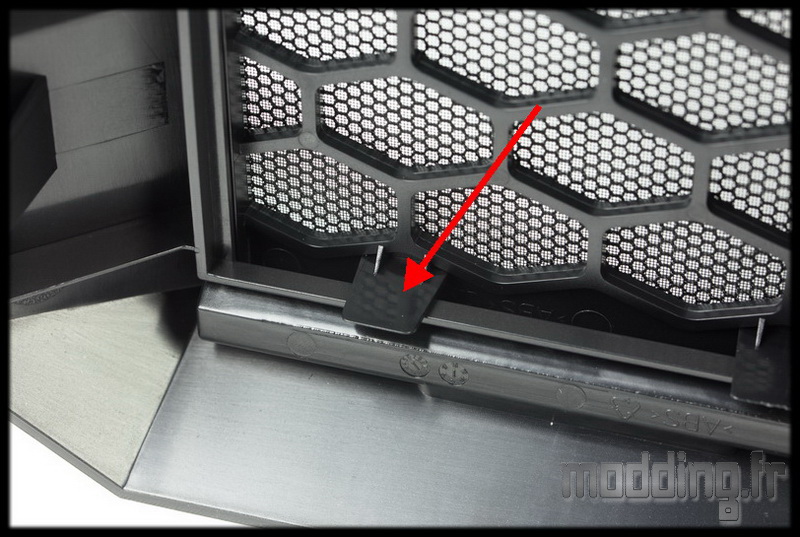

Deux clips situés en bas de la structure maintiennent la grille en place.

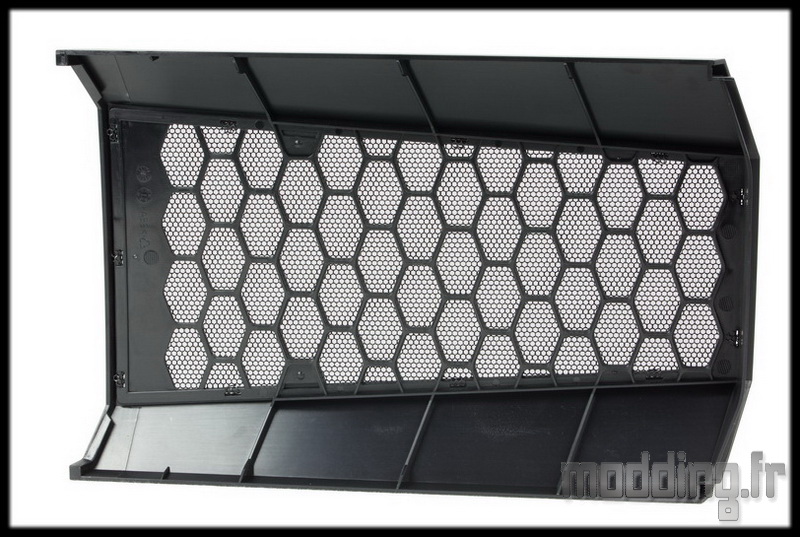

La façade démontée si jamais nous prend l’envie de jouer les décorateurs peintres…

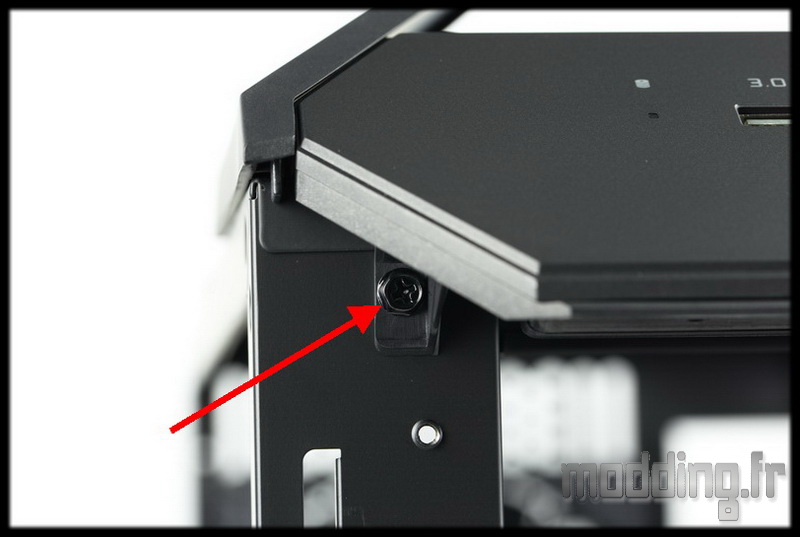

Le top du boitier se démonte très facilement! sans même avoir à se munir d’un quelconque outil ou même de retirer une vis à main, nous avons qu’à glisser la main dans la poignée avant du MasterCase Pro 5 et de pousser le Top vers l’arrière du boitier!

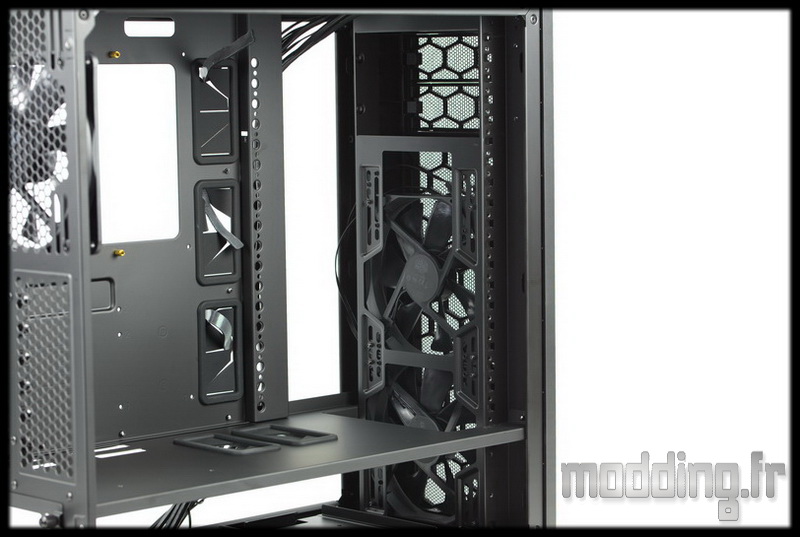

On retrouve alors l’emplacement pour ventilateurs sur le haut du châssis avec ses trous de fixation oblongue pour ajuster la position +/- en avant.

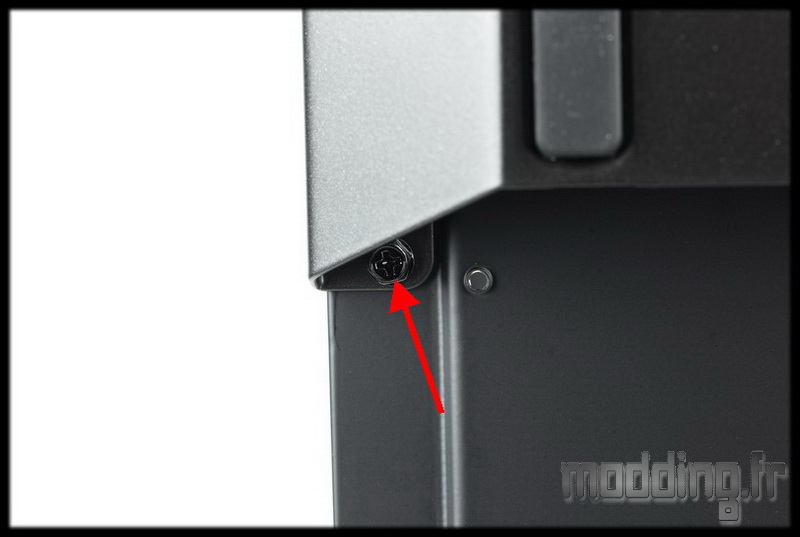

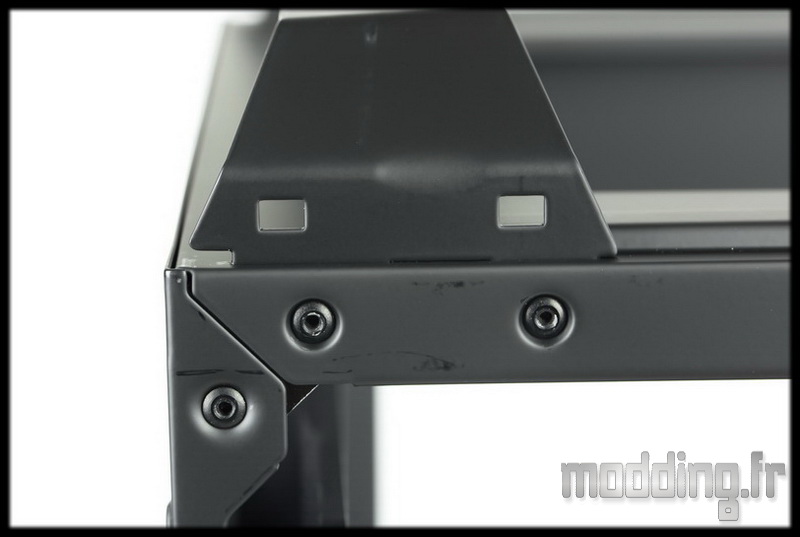

Cette structure en acier est maintenue sur le châssis par 4 vis à main (solidaire de la dite structure).

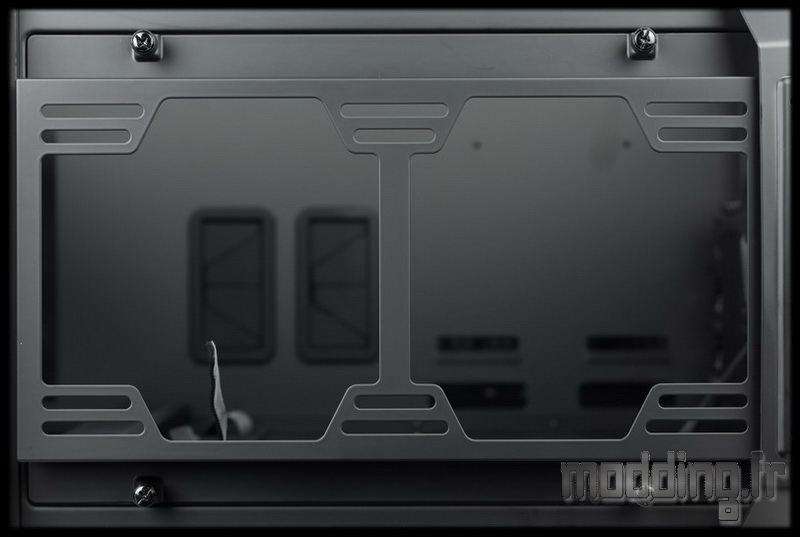

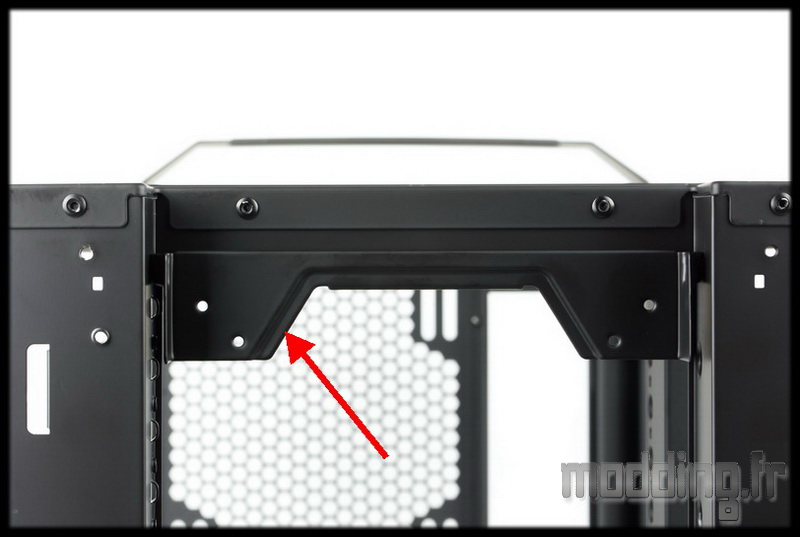

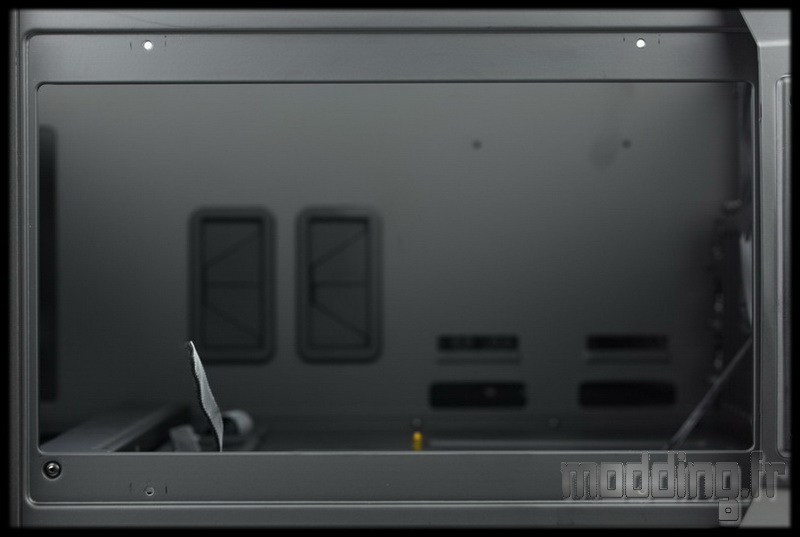

Une fois retirée, c’est le vide…
Le panneau avant est fixé au châssis par deux vis classiques.
Une fois le panneau retiré, nous avons accès à la poignée avant du MasterCase Pro 5.
Poignée composée de deux parties avec une pièce en plastique clipsée sur une structure en acier.
Cette structure est fixée sur le châssis par 4 vis (deux de chaque coté).
La poignée arrière est aussi recouverte d’une pièce en plastique qui fait partie intégrante du Top.
Par contre la partie métallique est rivetée au châssis.

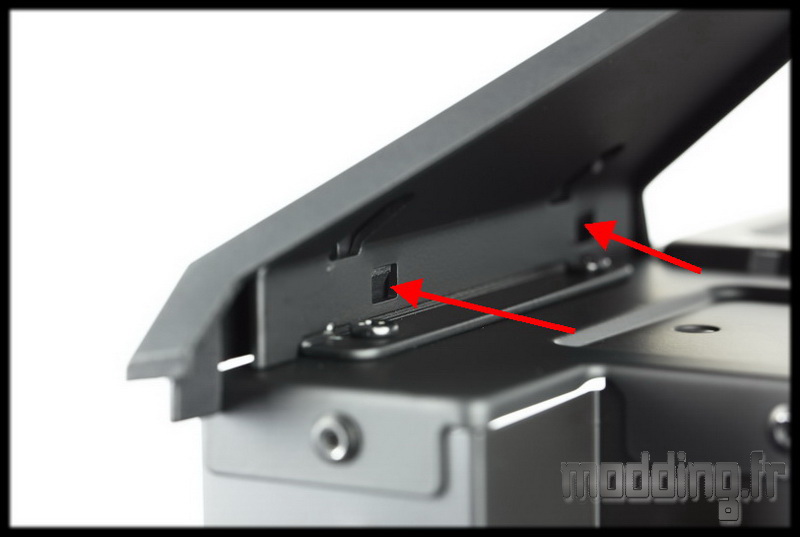

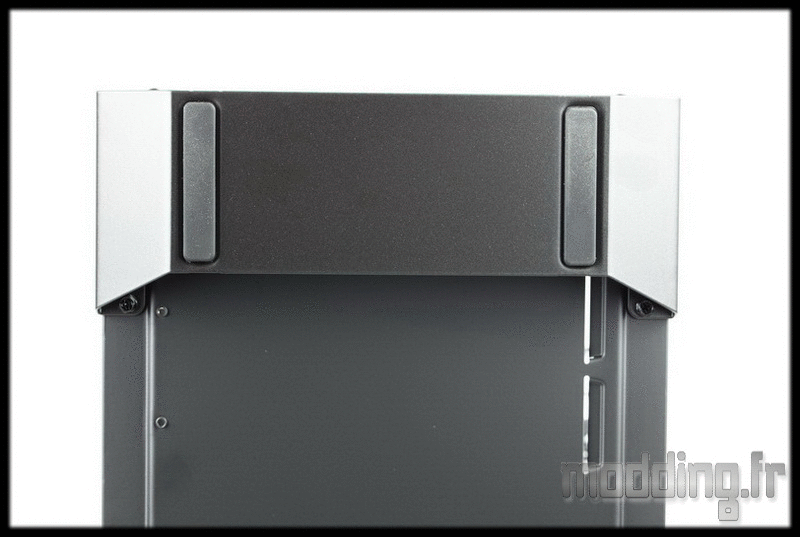

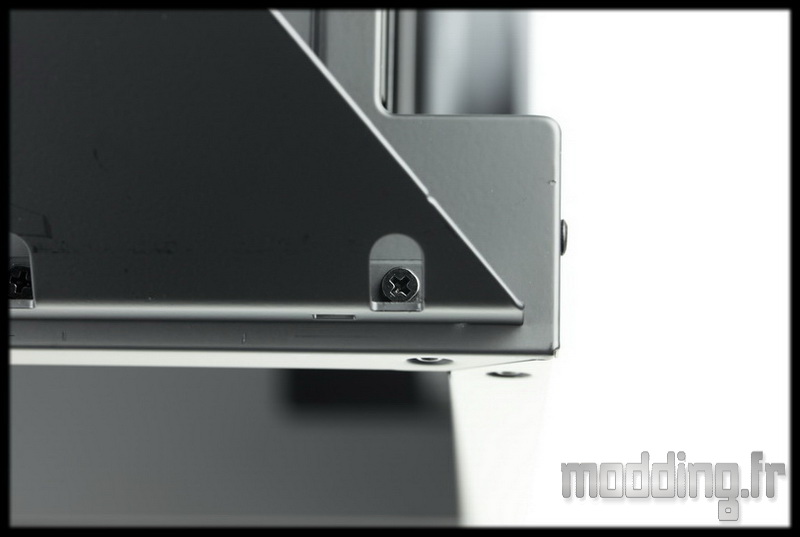

Les pieds du boitier sont maintenus par deux vis…
… Ainsi que deux pattes métalliques issues du bas du châssis.
Nous retirons les deux vis et on fait glisser vers le centre du boitier l’arceau qui fait fonction de pied.
Il en est de même pour le second arceau.
Les arceaux démontés avec leurs patins en caoutchouc.

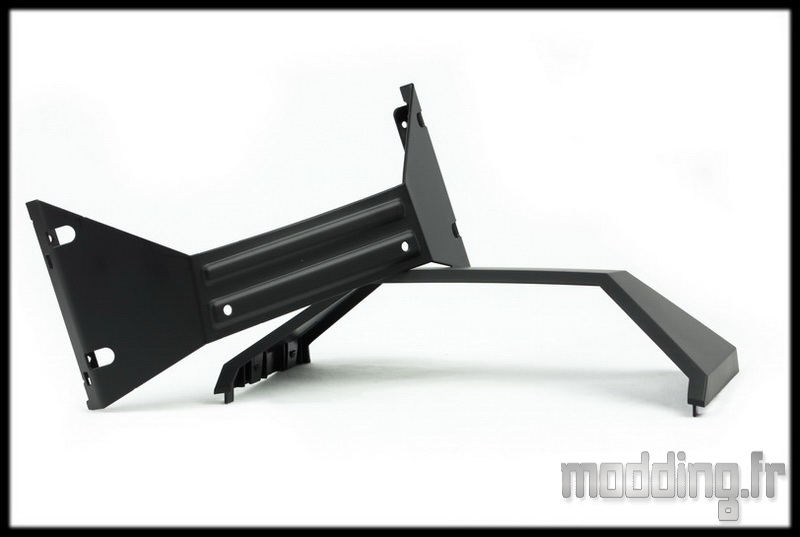

La poignée avant en deux parties…

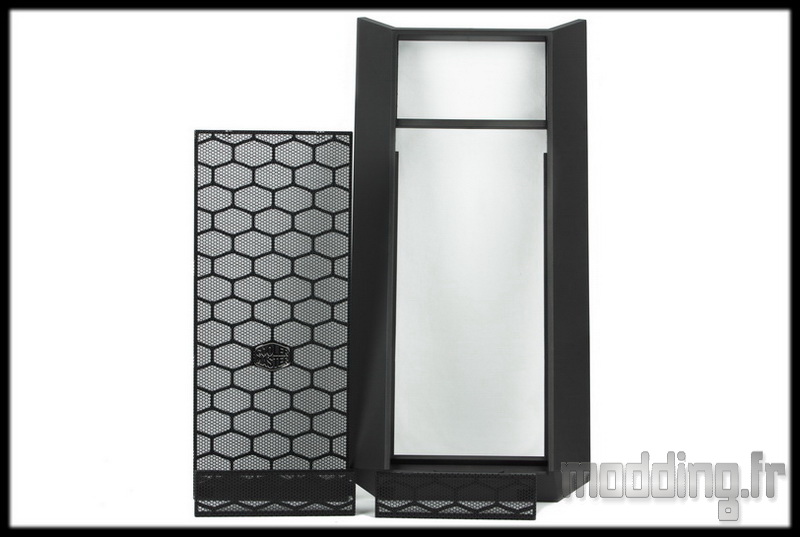

Le panneau avant.

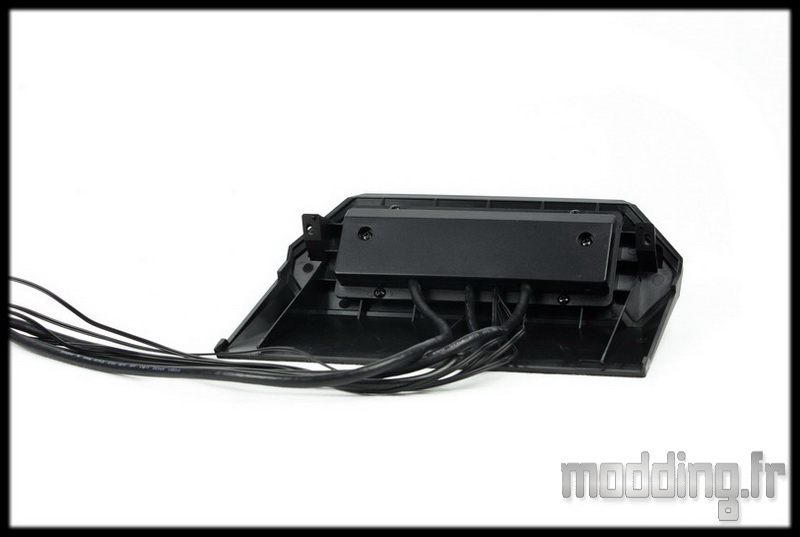

La partie électronique est aussi accessible en retirant les différentes vis.

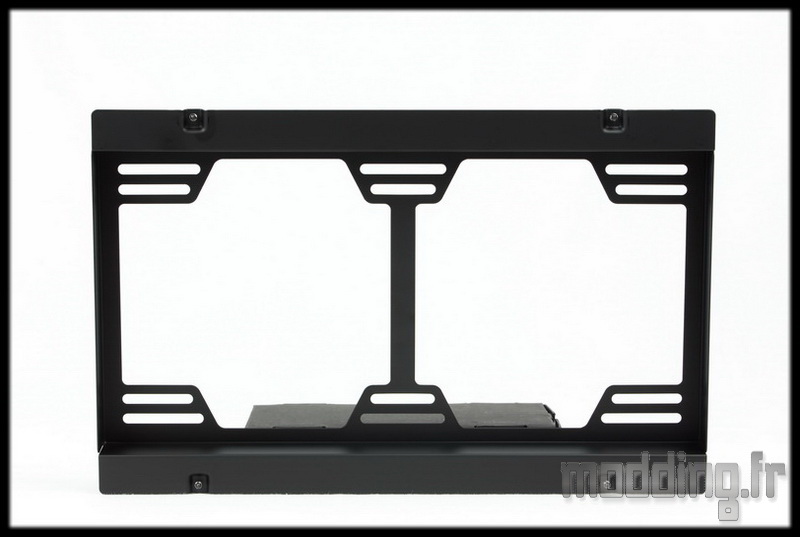

Le support de la ventilation supérieure.

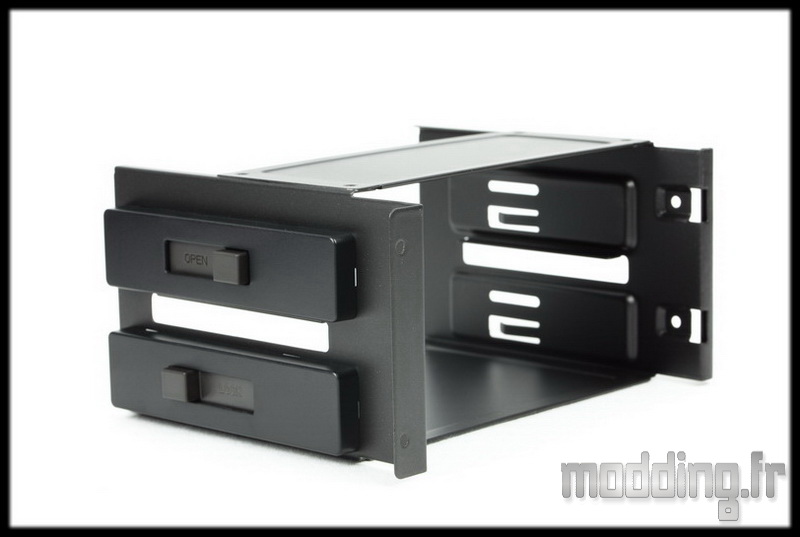

La baie 5.25″ avec son système de fixation sans outil.

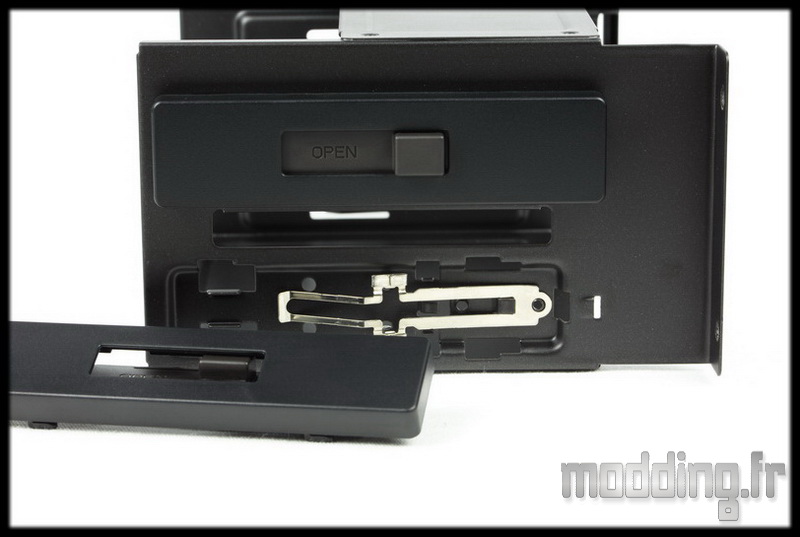

En haut nous sommes sur la position “Open”.

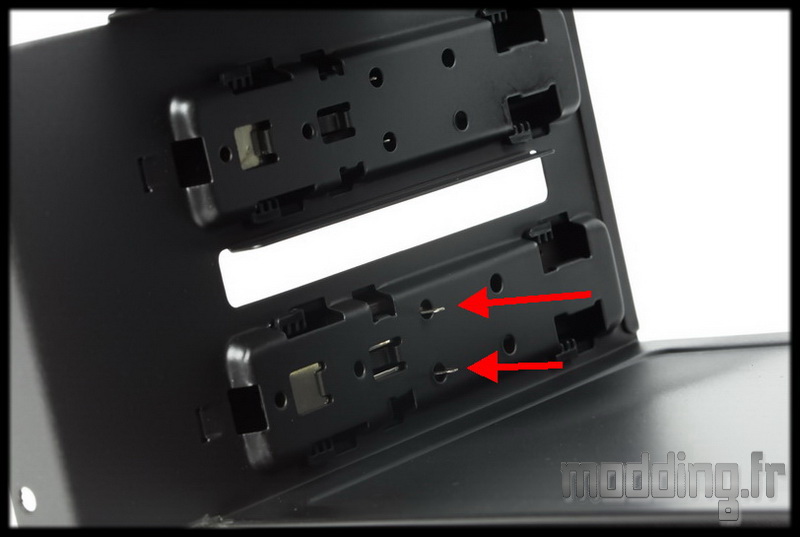

En bas nous sommes sur la position “Lock”, nous voyons les deux ergots métalliques sortis afin de fixer le lecteur optique. Fixation qui se fait donc à l’arrière de ce dernier…
Nous pouvons tout de même démonter le système de la structure métallique de la baie, mais l’absence de trous à l’avant ne pourra résoudre la problématique de la fixation des rheobus à châssis court… (à moins de jouer de la perceuse).

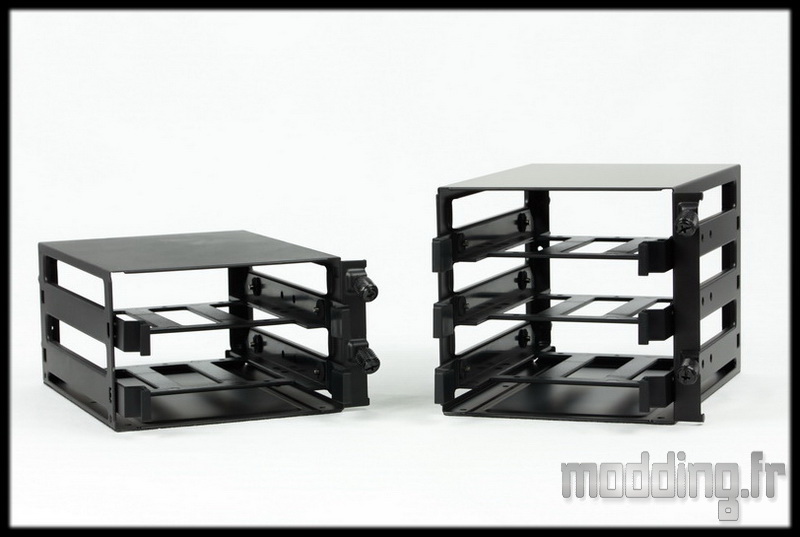

Les deux baies 3.5″.
Le top du MasterCase Pro 5 (spécifique à cette version Pro).
Nous constatons la présence d’un filtre au niveau de la grille Mesh, grille solidaire de la structure plastique.

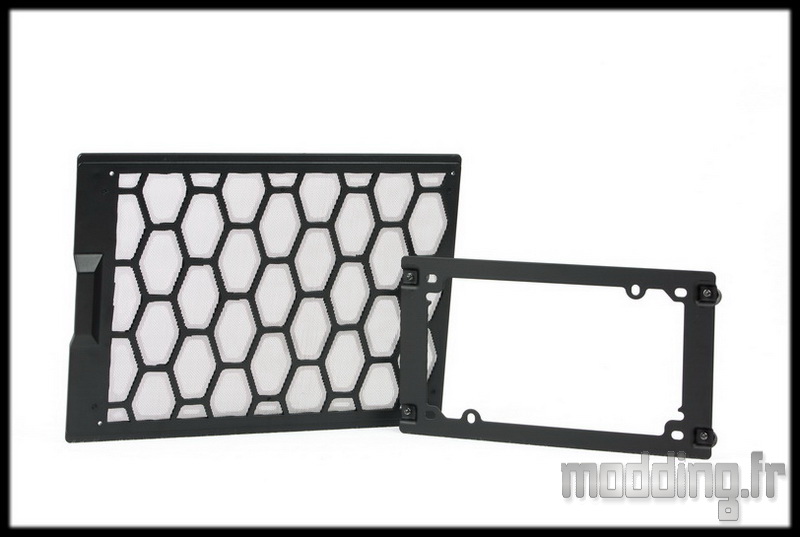

Le filtre de l’emplacement du bloc d’alimentation ainsi que le support de ce bloc.
La base qui supporte la baie 3.5″ du bas du boitier.

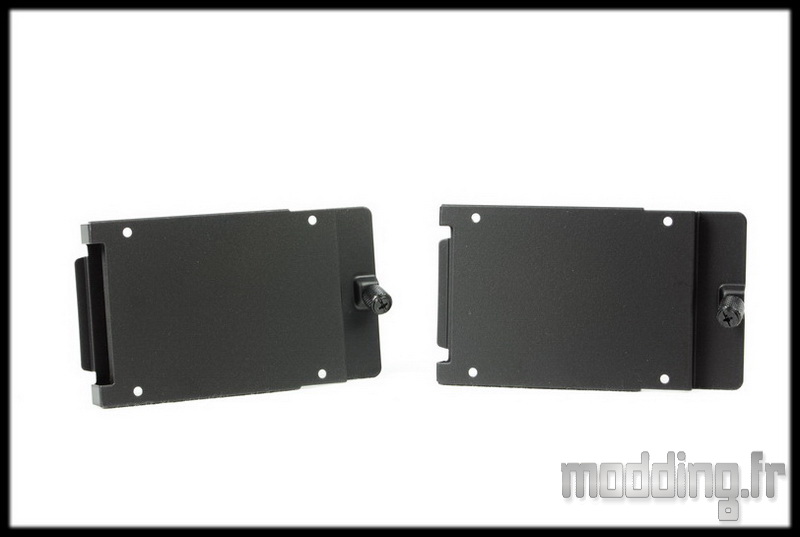

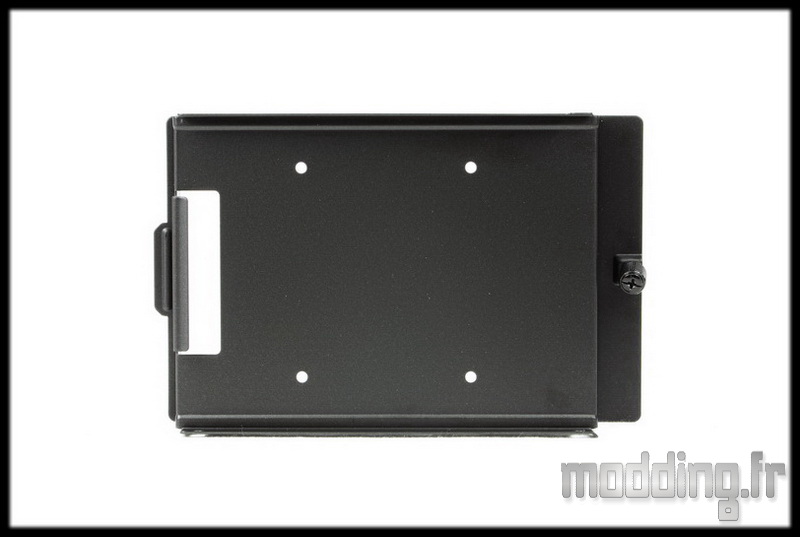

Les deux supports SSD.

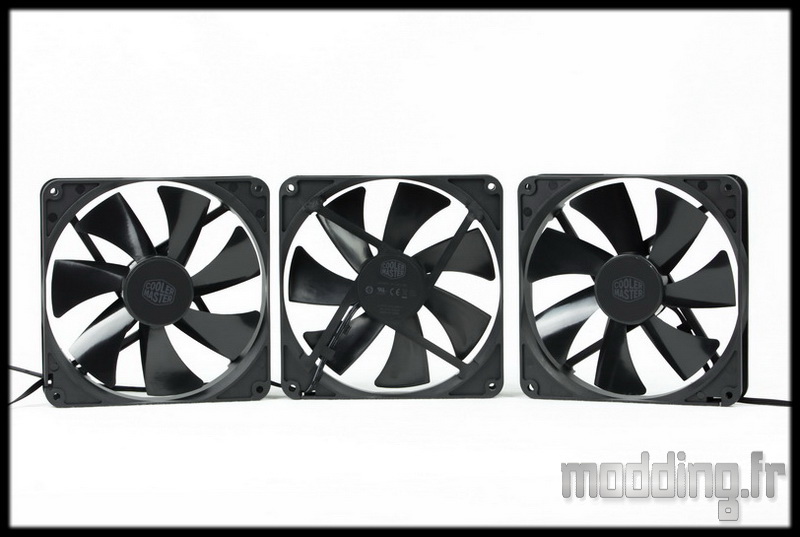

Trois ventilateurs en 140 mm, avec cadre carré noir mat et 7 pales noires brillantes.
Modèle : A14025-12CB-3BN-F1
Vitesse de rotation de 1200 tr/min.
Le câble mesure 300 mm et se termine par une prise 3-pins.

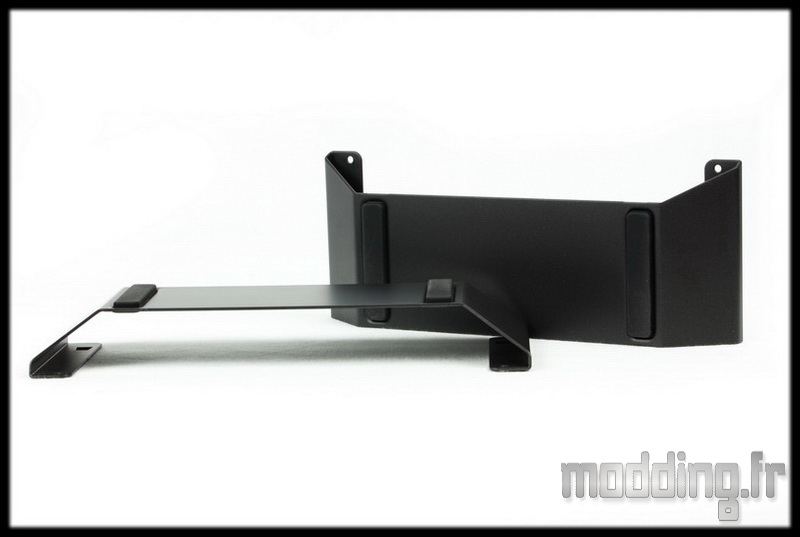

Nous avions vu une pièce métallique au niveau du bundle….
Elle permet d’étendre le nombre de ventilateurs au niveau de la façade.
Elle se fixe en haut par deux vis sur les cotés.

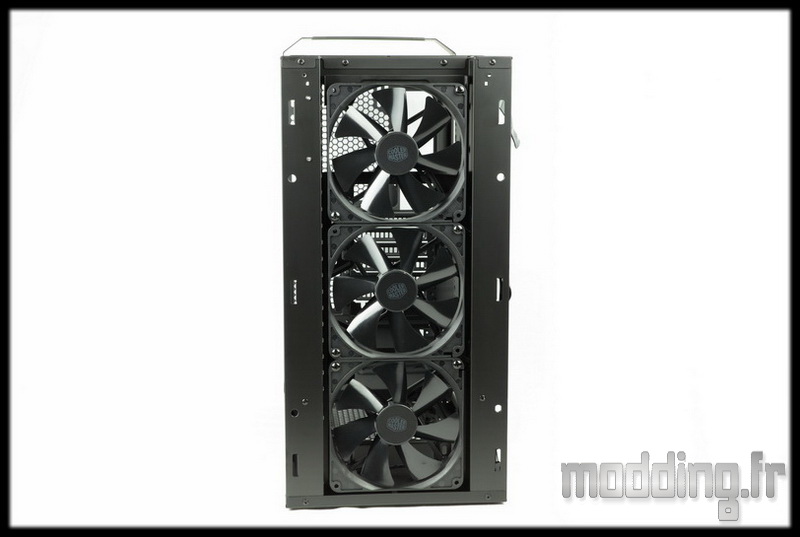

Ainsi positionnée, nous pouvons mettre en place jusqu’à trois ventilateurs en 120 mm ou même en 140 mm comme ici en passant le ventilateur arrière sur l’avant du boitier.
On pourra éventuellement caser un radiateur 360.

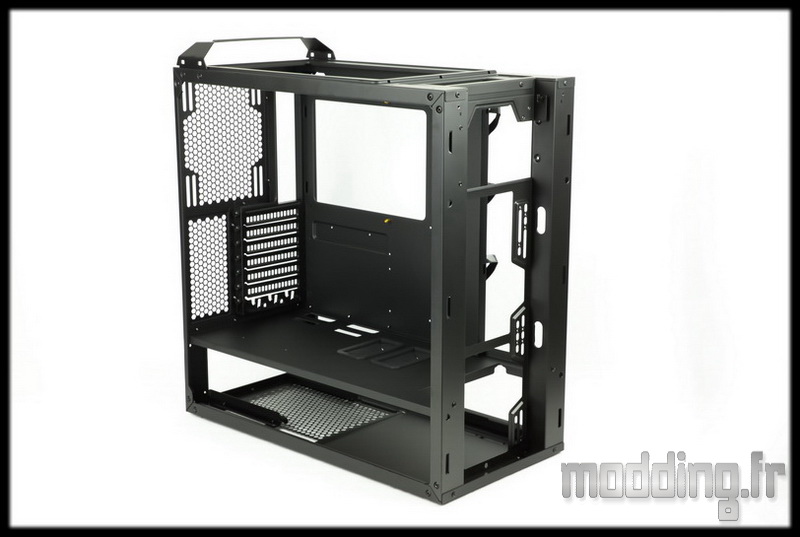

Le reste des éléments du MasterCase Pro 5 sont assemblés entre eux par des rivets.
