Montage :
On commence par l’alimentation.

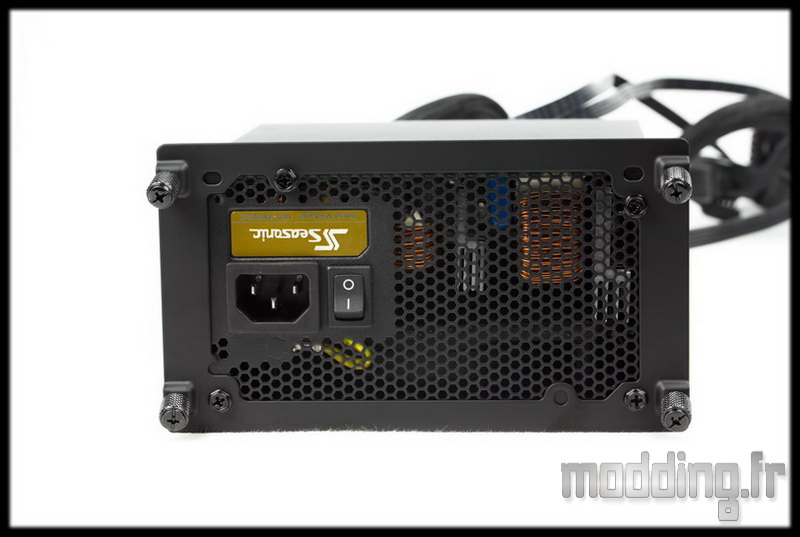

La plaque médiane du châssis ne permet pas d’insérer le bloc par le coté comme on a l’habitude de le faire d’où la présence de cette plaque support que l’on va visser sur notre alimentation.
Des vis 6.32 sont présentes dans le bundle.
Nous fixons la plaque sans pour autant visser à fond.

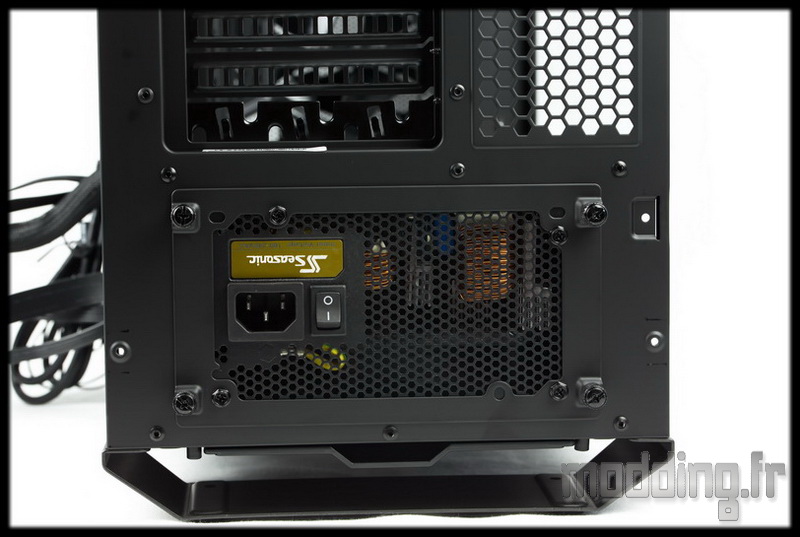

Ensuite nous glissons l’ensemble dans l’emplacement dédié par l’arrière du boitier.
On serre les vis à main et on finit de serrer les autres vis une fois que le bloc repose bien sur les rails dotés de mousse.
Nous avons le choix de fixer les câbles avant ou après la mise en place du bloc, l’accès libre sur les deux cotés du châssis ne gène pas leur branchement.

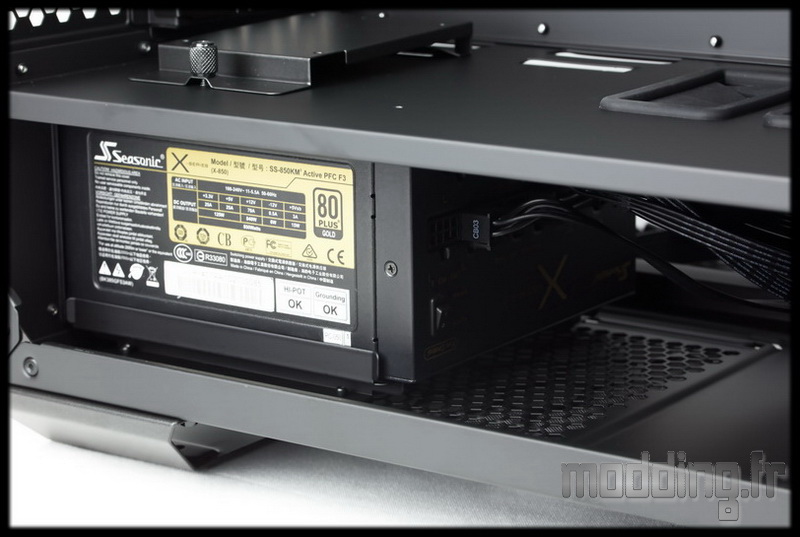

Nous remarquons que le bloc est bien surélevé par rapport à la grille du bas du boiter.
Le MasterCase Pro 5 permet d’accueillir de profondes alimentations.
On passe au stockage en commençant par les unités 2.5″.
De part l’absence de silentblocs, il est préférable de place un SSD au niveau des supports 2.5″.

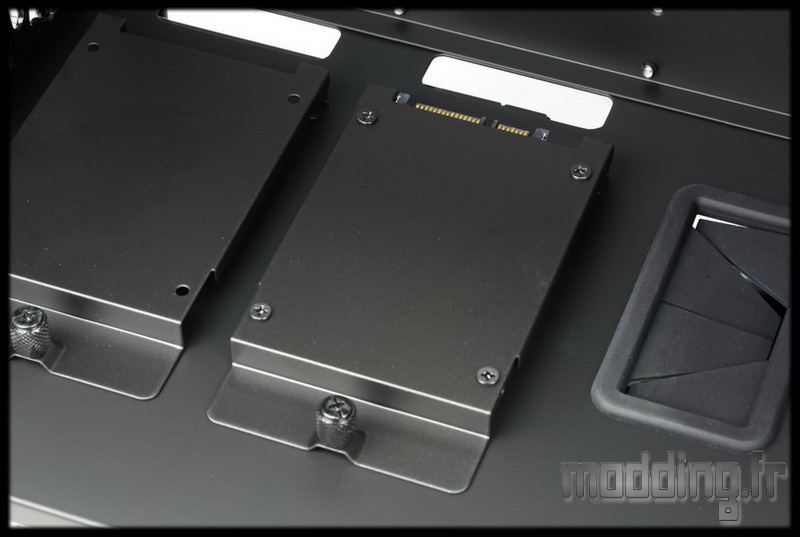

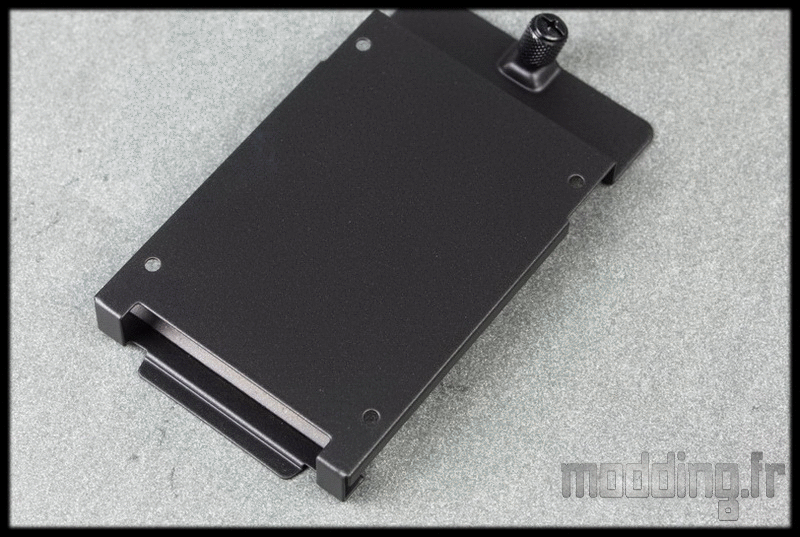

On glisse le SSD sous la plaque et on se munit de 4 vis M3 incluses dans le bundle pour la fixation.
On prête attention au sens du SSD de façon à avoir sa connectique au niveau de l’ouverture (à l’opposé de la vis à main).
Nous avons donc deux emplacements pour ce type de support.

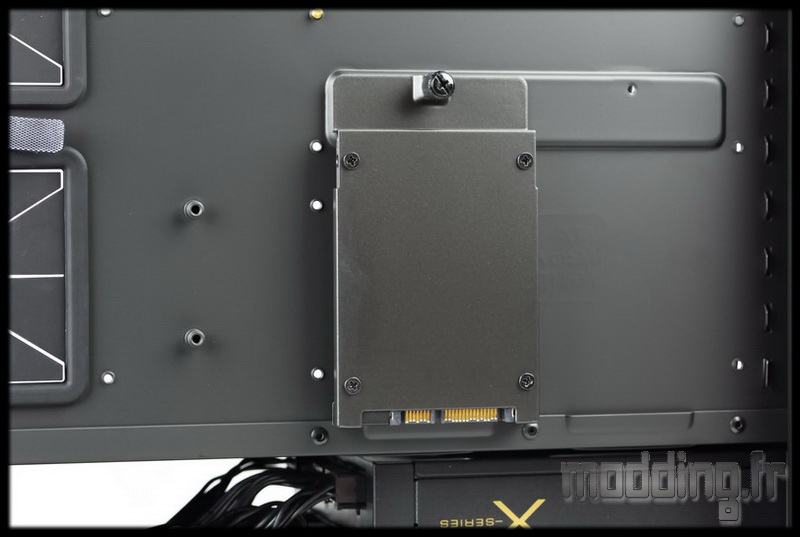

L’un d’eux est à l’arrière du plateau de la carte mère.

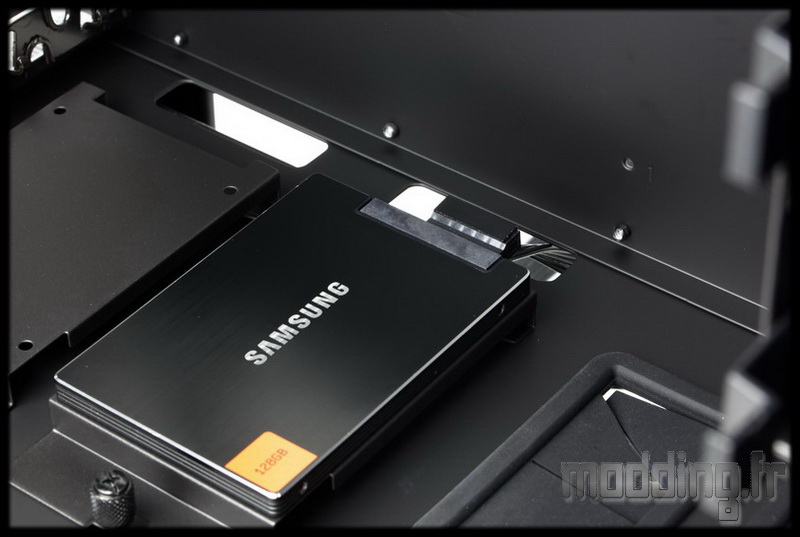

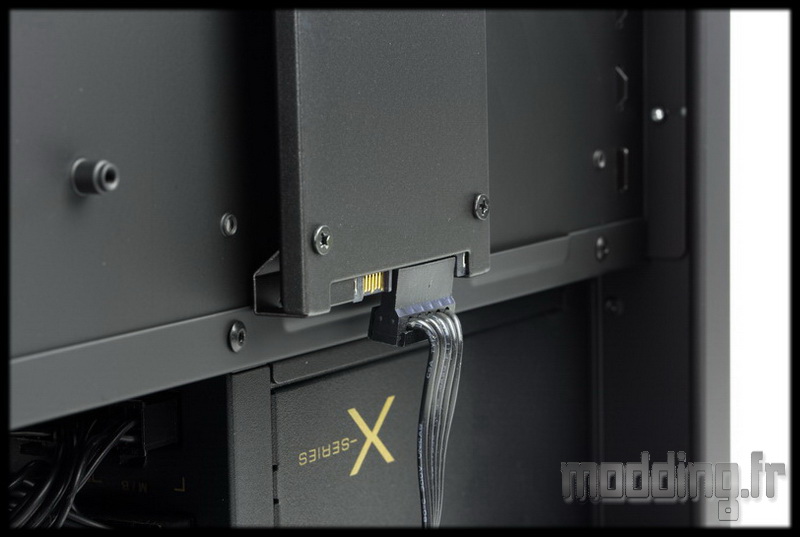

Comme nous l’avons vu sur le montage au niveau du support, le SSD est positionné “à l’envers”, de ce fait la connectique est aussi dans l’autre sens ce qui implique l’utilisation de câbles munis d’une prise droite, notamment pour le câble SATA de données.
Le câble SATA d’alimentation est plus flexible…
L’autre emplacement est situé sur la plaque médiane.

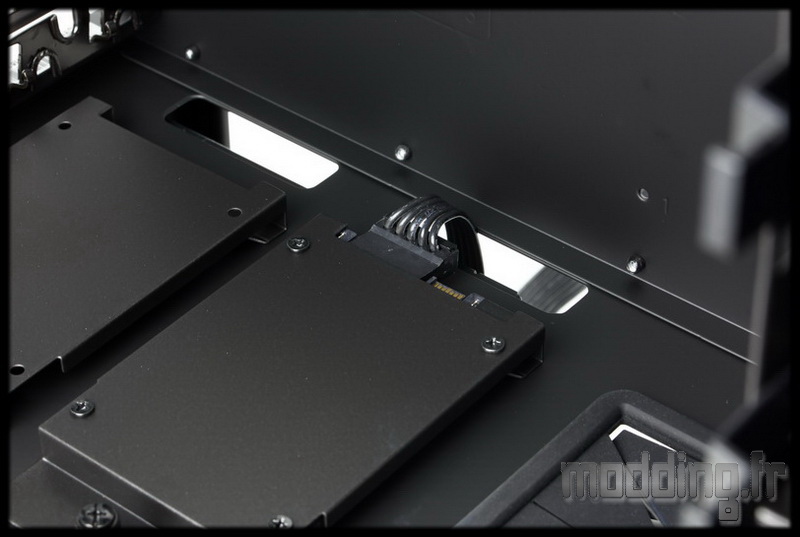

Ici aussi l’utilisation de câble à prise droite est plus que conseillé.
Alors autant on peut se procurer plus facilement un câble SATA de donnée non coudé, autant pour le câble de l’alimentation c’est lié au bloc…
La flexibilité de ce câble ne pose pas trop de soucis… et ce même d’un point de vue esthétique.
Une autre solution est de placer le SSD sur le support, ainsi l’affaire est close! du moins pour le coude de la prise d’alimentation, la prise coudée du câble de donnée est plus épaisse et peut se révéler récalcitrant….
Cette solution pourra convenir à ceux qui veulent montrer la marque de leur SSD.
Chacun fait à sa guise!
Nous avons aussi la possibilité de monter l’unité de stockage 2.5″ au niveau de la cage 3.5″.

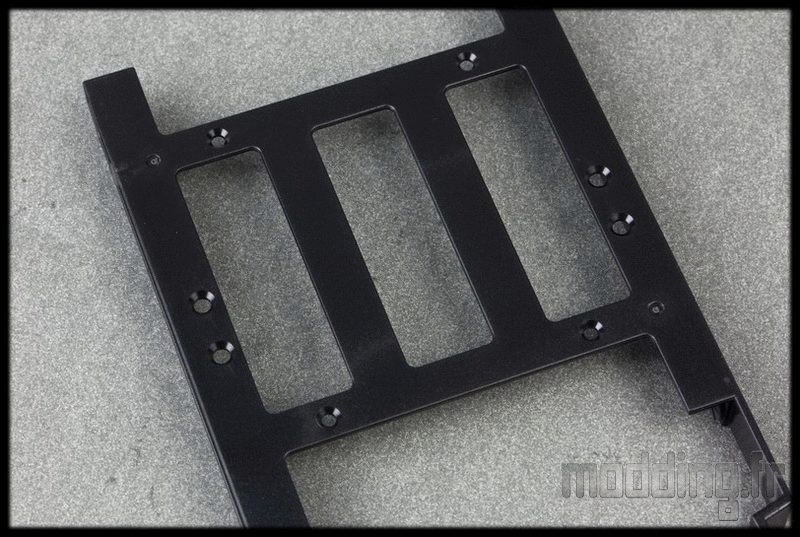

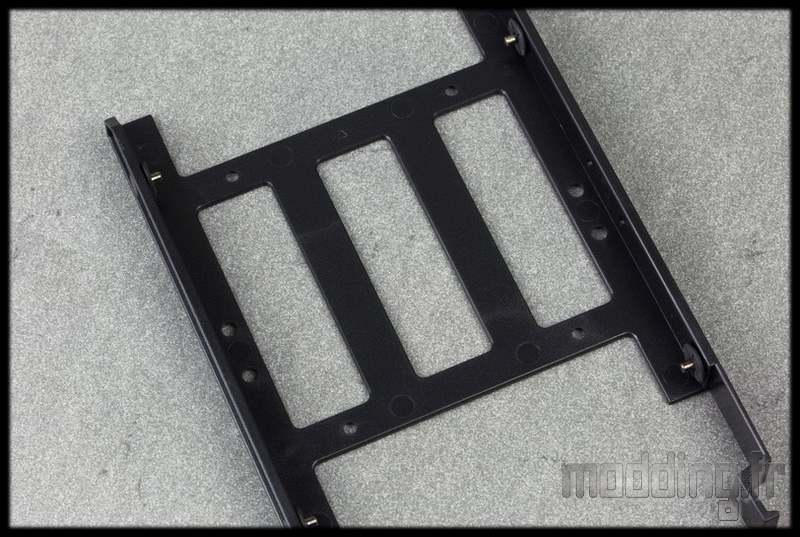

Chaque tiroir est muni de trous dédiés.
La fixation se fait à l’aide de vis M3.
Chez Cooler Master, la mise en place se fait au centre du tiroir, yes!!!
Le montage d’un disque dur 3.5″ est très simple même si…

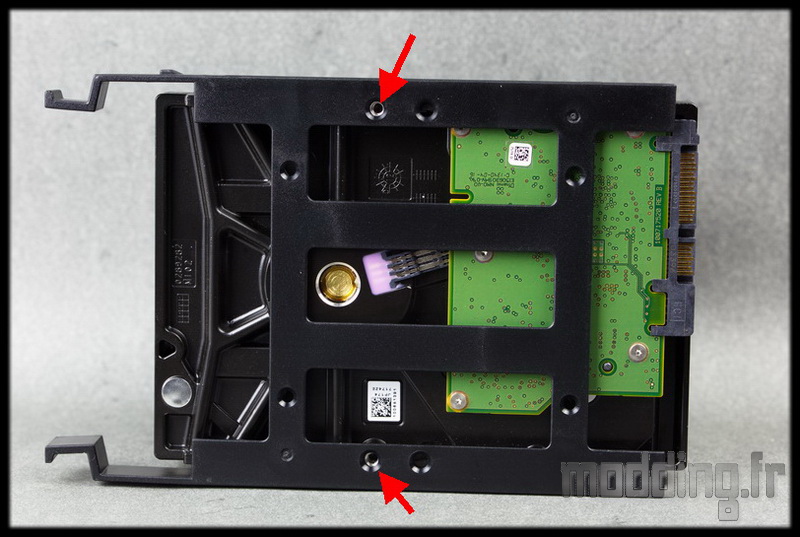

On insère les ergots montés sur silentblocs dans les trous situés sur le coté du disque dur.
Ensuite nous écartons le bord opposé du panier en forçant sur la structure plastique et elle ne se laisse pas faire la bougre!!!
Le tout est d’insérer les ergots opposés dans les autres trous du disque dur et puis c’est tout bon.

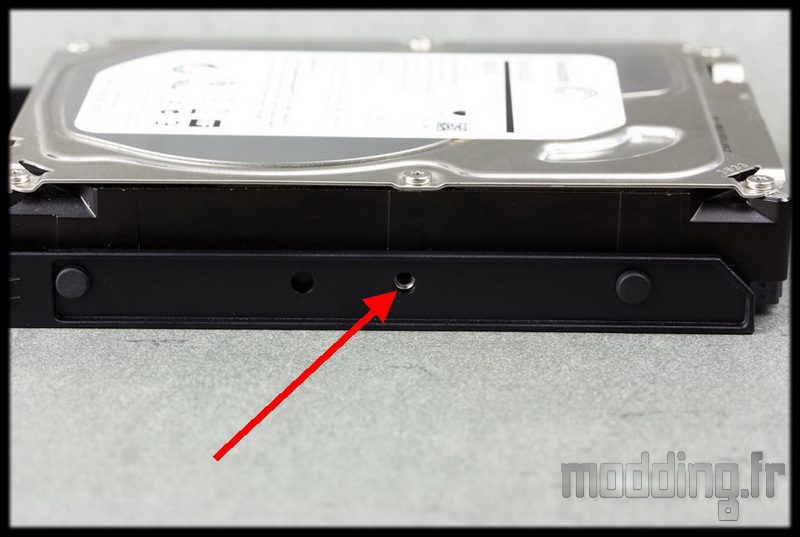

On peut assurer la fixation du HDD par la mise en place de vis sur le coté….
…. Ou par en dessous.

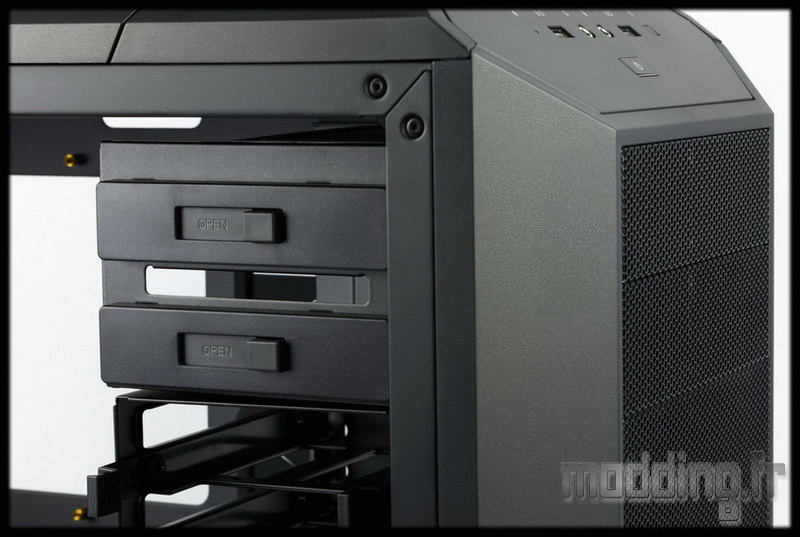

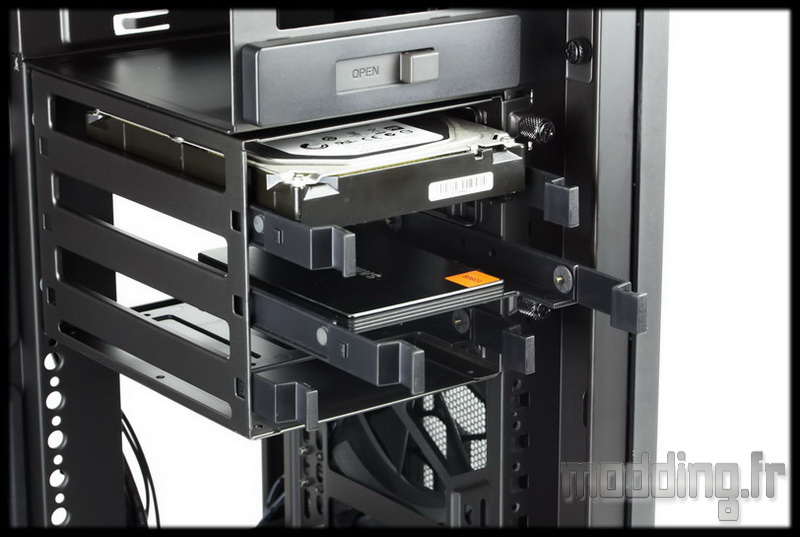

Ne reste plus qu’à glisser le tiroir dans la baie jusqu’à entendre le petit clic assurant la bonne mise en place dudit tiroir.

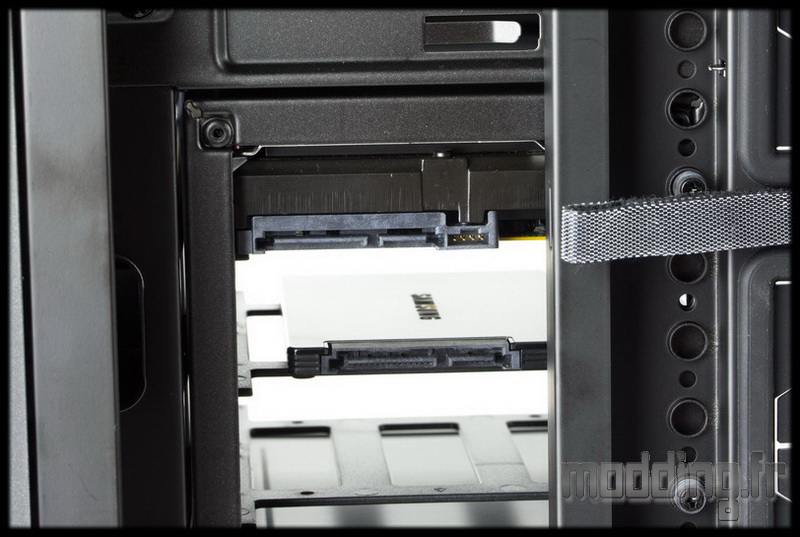

Coté coulisses, nous avons un bon accès aux connectiques.
Du coté de la baie 5.25″, nous devons d’abord retirer le cache pour insérer le lecteur optique.

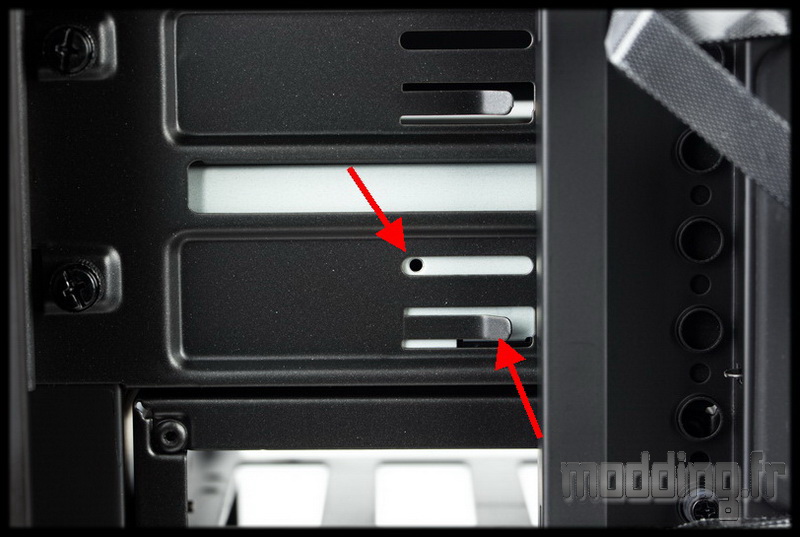

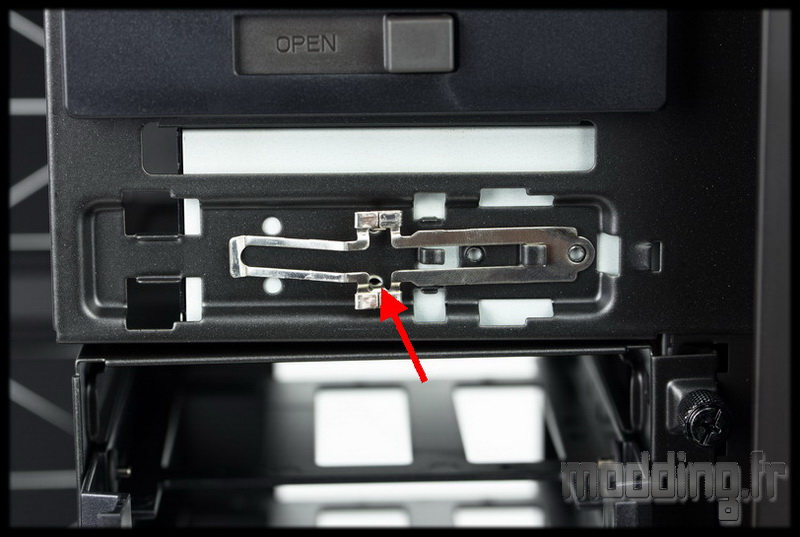

Cela se fait par l’intérieur du boitier en exerçant une pression sur les clips.
Ensuite on glisse le lecteur dans son logement jusqu’à ce que sa façade soit à fleur de la façade du MasterCase Pro 5.
Il ne reste plus qu’à passer le système de fixation en position “Lock”.
En retirant le carénage du système de fixation, nous pouvons visualiser la prise des ergots au sein des trous du lecteur.
Ce sont bien les trous situés à l’arrière du lecteur qui sont pris en charge confirmant ainsi l’absence de fixation pour un rheobus (à châssis court) dans ce boitier…

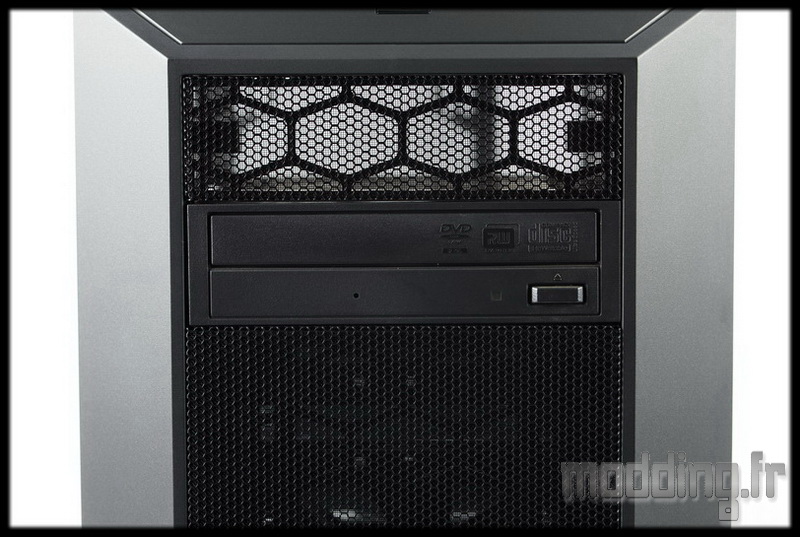

Excellente intégration du lecteur au niveau de la façade du boitier.
Coté coulisse, la languette de la baie 5.25″ exerce une bonne pression sur le lecteur que nous avons ressenti lors de l’insertion de ce dernier.
Nous pouvons toujours sécuriser la fixation avec une vis M3.

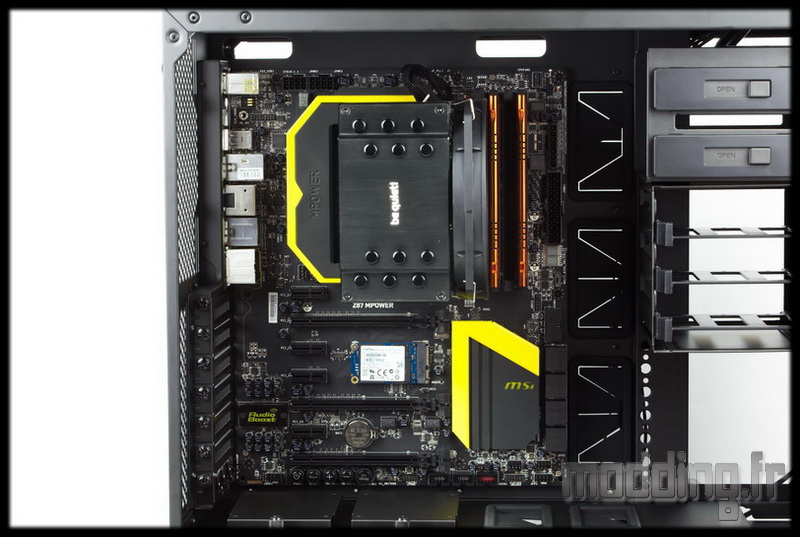

La mise en place de la carte mère ne pose aucun soucis.
Les ouvertures sont bien positionnées tout autour de la carte.

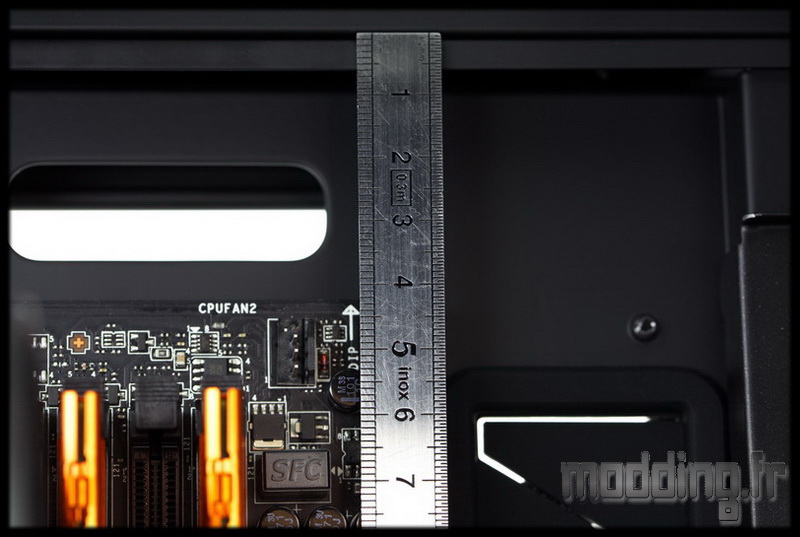

Du coté du ventirad, nous sommes aussi à l’aise! nous avons pas moins de 190 mm de disponible.

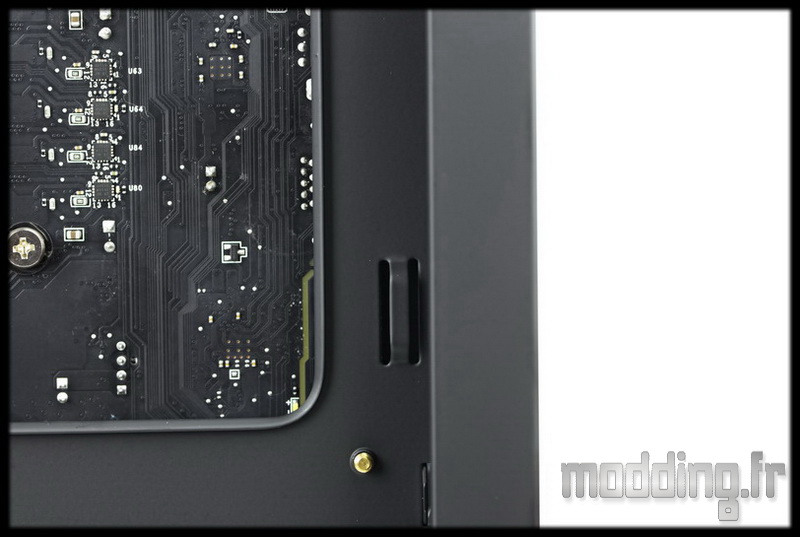

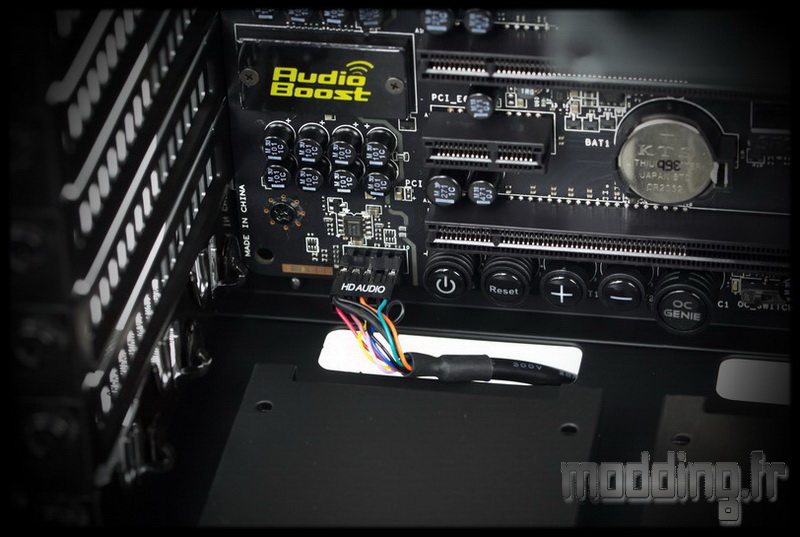

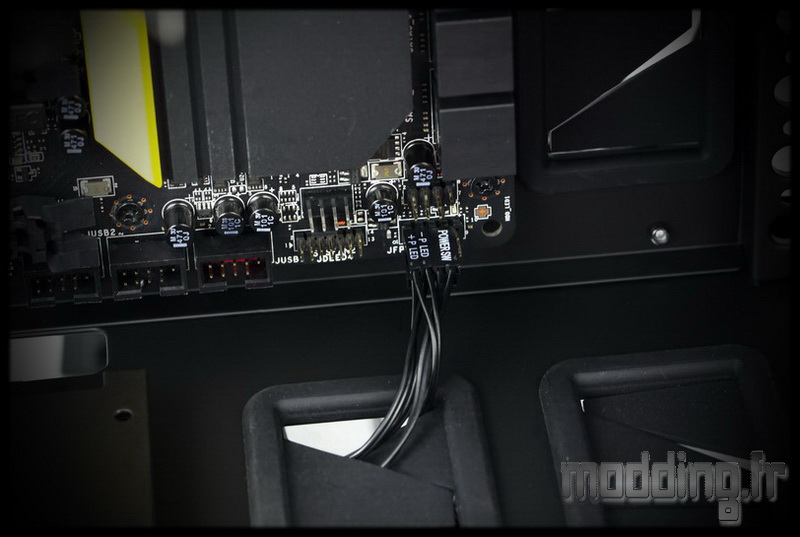

On profite des ouvertures situées en face des supports SSD pour glisser le câble audio au plus prés de sa prise.
Les câbles du boitier passent par l’une des deux ouvertures de la plaque médiane.

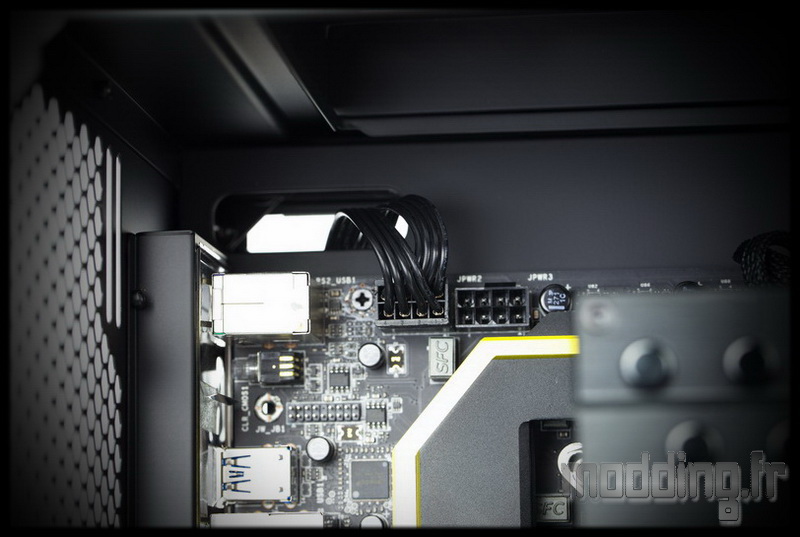

Pas de problème pour passer le câble CPU, nous avons de la place.
De plus l’ouverture est très bien placée permettant ainsi de caler les fils bien en arrière du châssis pour ne pas gêner la mise en place d’un couple ventilateur/radiateur.
Petit détail qui a son importance.
En plus de la place du support ventilation supérieur, nous avons un peu plus de 40 mm avant d’atteindre la carte mère.
Le câble des ports USB 3.0 est généralement bien imposant sans parler de sa flexibilité…

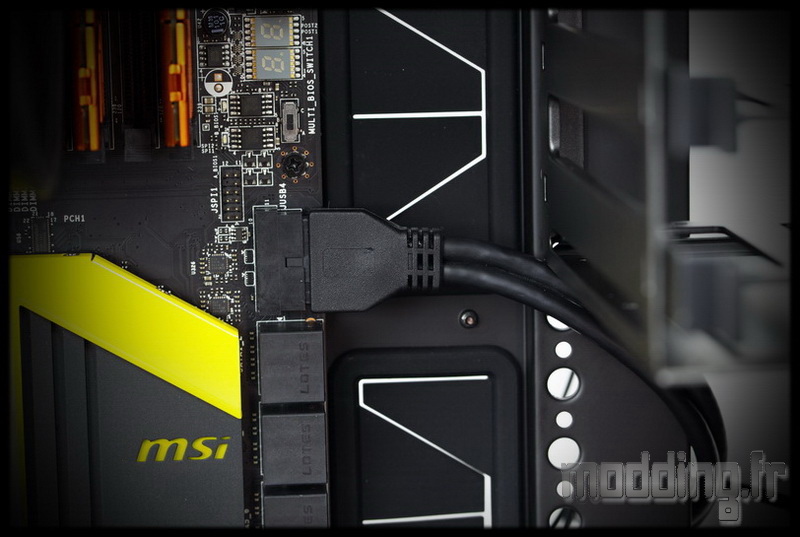

De ce fait, on préfère ne pas le passer par les ouvertures placées sur le plateau de la carte mère afin qu’il ne force pas sur la prise interne USB 3.0 de la carte mère.

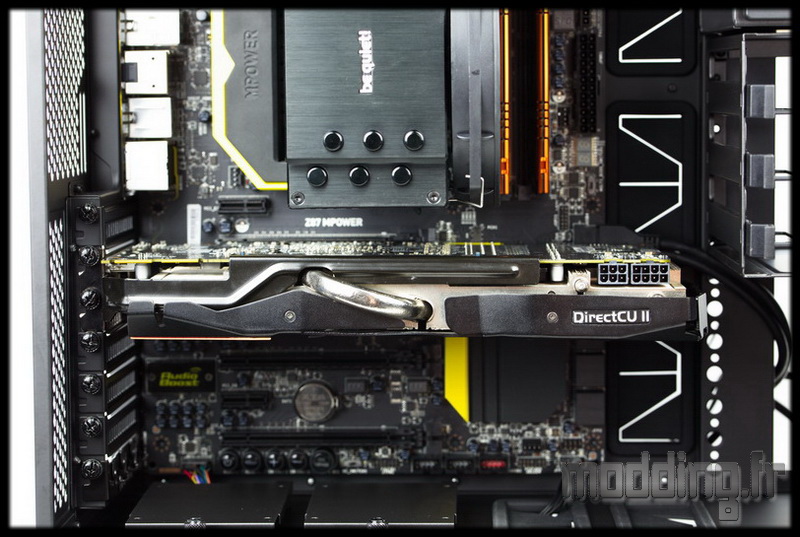

Du coté de la carte graphique, le MasterCase Pro 5 nous laisse pas mal de marge avec pas moins de 296 mm jusqu’à la cage HDD.
Si on retire cette dernière, nous passons à 412 mm.
Au niveau du rangement des câbles, nous avons pour le câble CPU deux points d’ancrage dédiés.
La conduite spécifique au bord du plateau de la carte mère facilite bien le rangement.

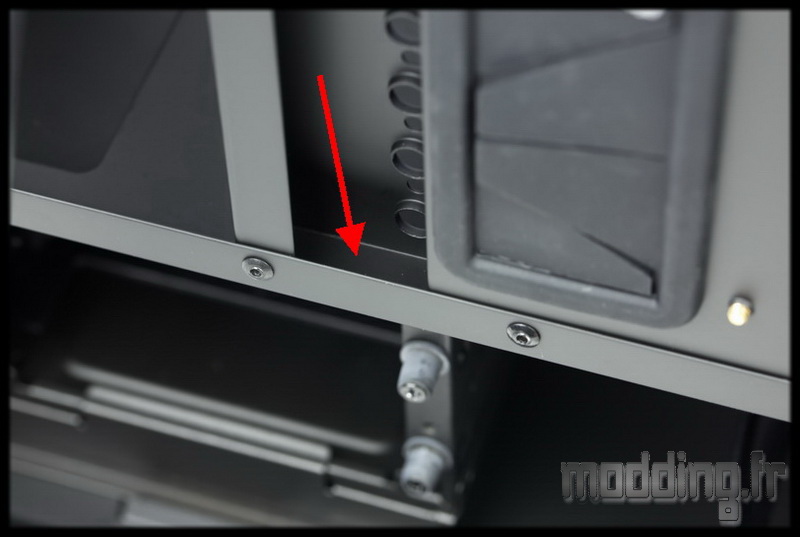

Mais nous aurions aimé avoir une ouverture au niveau de la plaque médiane pour passer directement dans le compartiment inférieur pour que cela soit parfait.
Globalement, ce ne sera pas difficile de soigner son câble management avec ce boitier.
La plaque médiane reste un véritable atout pour ce qui est de dissimuler une grande partie des câbles, ce qui laisse une impression de clarté dans le reste du boitier.
Même notre ventirad semble avoir diminué de taille!
Il ne reste plus qu’à fermer les portes…
… Et profiter de cette baie vitrée donnant directement sur la config avec sa partie inférieure fumée qui va occulter efficacement le compartiment de l’alimentation.
