L’intérieur :
L’intérieur du MasterCase Pro 5 est tout de noir vêtu.
L’agencement interne est quelque peu différent des boîtiers que l’on a l’habitude de voir.
Nous avons les unités de stockage sur l’avant du châssis mais cela reste aéré de part l’absence de la division 1/3 – 2/3 classique.
La division se fait plutôt en hauteur avec une plaque qui vient séparer le compartiment de l’alimentation du reste du boitier.

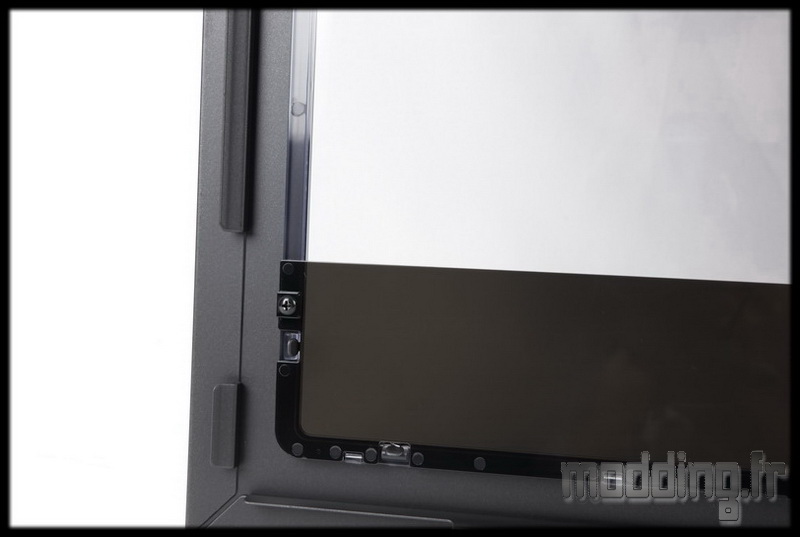

Avant de regarder plus en détail cet agencement, on jette un coup d’œil sur la porte vitrée et on constate la présence en partie basse d’une vitre supplémentaire fumée qui occulte ainsi la partie basse du châssis.
Cette vitre fumée est fixée à la première par des vis.
Le MasterCase Pro 5 se différencie du MasterCase 5 par le rajout d’une baie 3.5″ supplémentaire.
Une division de l’espace interne qui permet à Cooler Master de se démarquer de la concurrence.
Notamment avec cette plaque en acier qui vient se positionner horizontalement, créant ainsi tout un compartiment dans le bas du boitier.

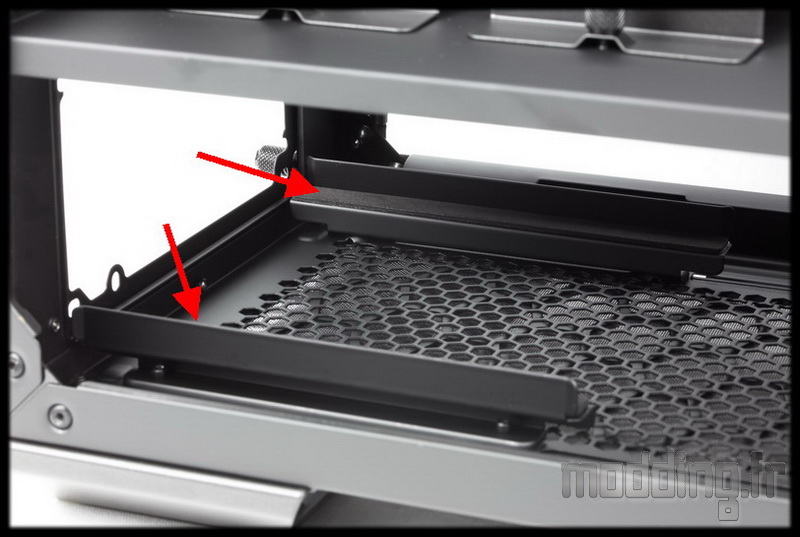

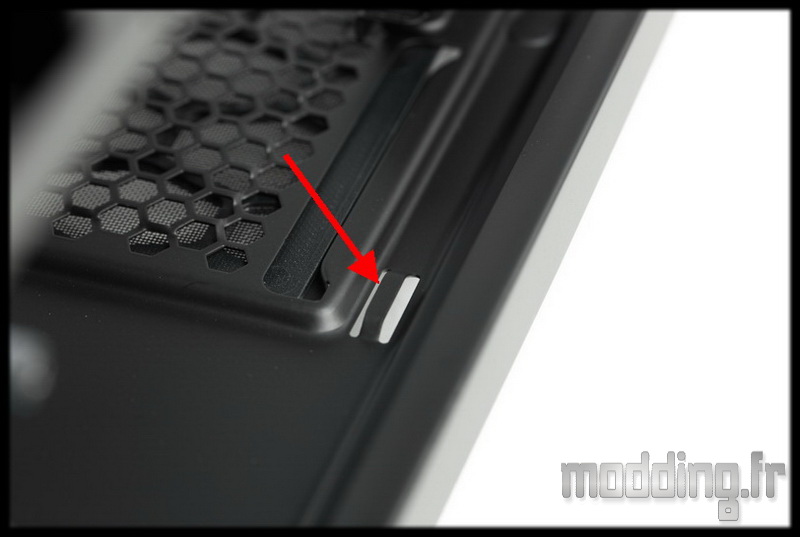

Dans ce compartiment, nous avons à l’arrière l’emplacement pour l’alimentation doté de deux rails intégrant des bandes en mousse pour accueillir avec délicatesse le bloc.
Du coup le bloc se retrouve à distance de la grille situé en bas du châssis.

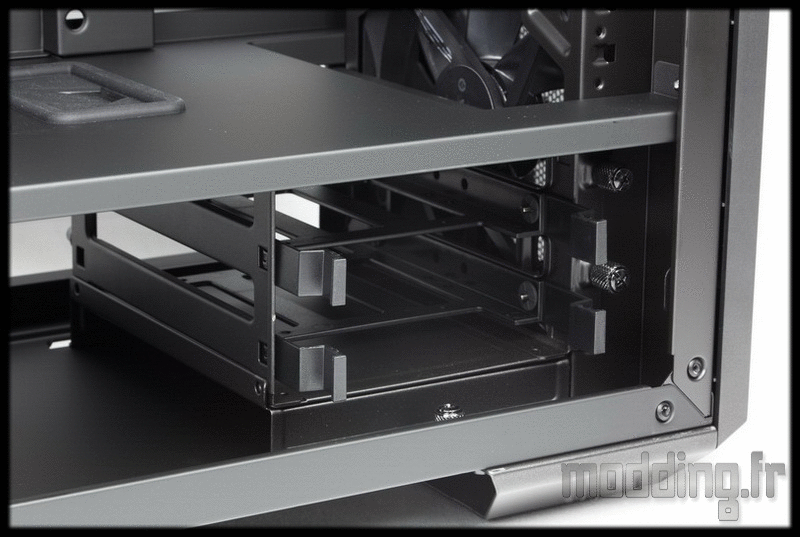

A l’avant du compartiment, nous avons une baie 3.5″ dotée de deux emplacements.
Emplacements sous forme de tiroir qui peut accueillir aussi bien un disque dur 3.5″ qu’une unité de stockage 2.5″.

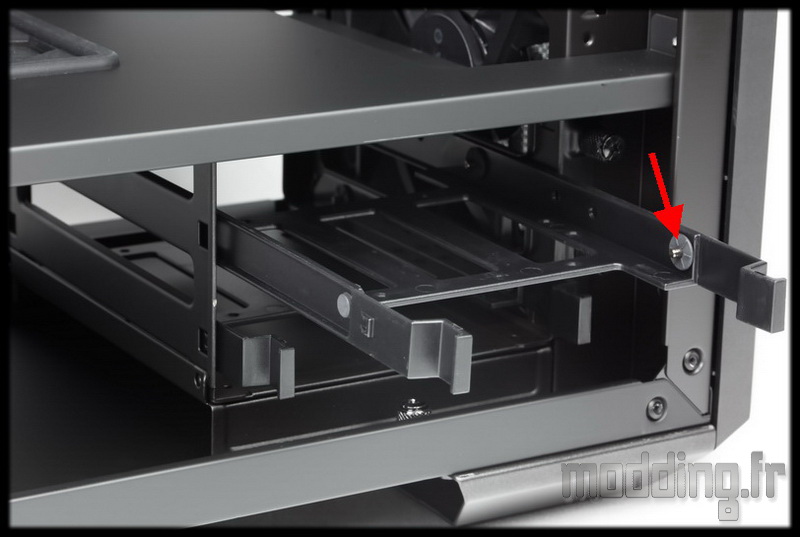

Cette dernière est fixée par des vis alors que le 3.5″ bénéficie d’un système de fixation sans outil et avec silentblocs.
Deux vis à main permet de retirer la baie de son logement.
Une autre vis à main permet de retirer la base qui accueille la baie.
Tout comme sur les portes latérales, les vis à main restent en place sur la structure métallique.
Si quelqu’un ose dire qu’il a perdu une vis à main, il va falloir trouver une bonne excuse!!!
Nous avons, au niveau de la plaque, deux ouvertures dotées de grommets pour le passage de câbles.
Histoire de rester avec le design anguleux du boitier, ces ouvertures adoptent le même style avec une forme rectangulaire là où en général nous avons des ouvertures de forme oblongue.

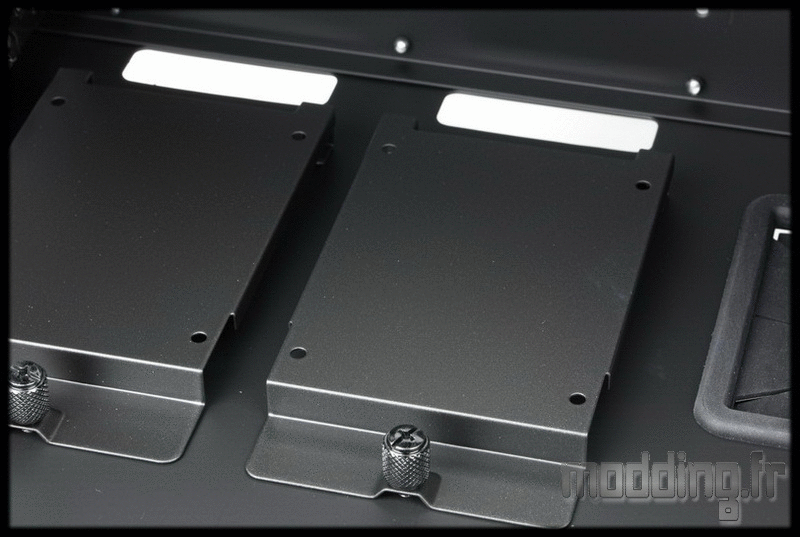

Plus en arrière, nous trouvons deux supports pour unités de stockage 2.5″ et plus précisément pour SSD de par l’absence de silentblocs.
Une vis à main permet de retirer chaque support de son emplacement, vis à main qui restera en place sur le support.
Nous distinguons des petites ouvertures en face de chacun des supports pour le passage des câbles des SSD et/ou ceux qui se branchent sur la carte mère comme le câble audio.
A l’arrière du châssis, nous retrouvons les 7 équerres PCI ajourées qui sont fixées par des vis à main.
Et non…. là les vis à main peuvent en effet se perdre car elles ne sont pas solidaires des équerres….

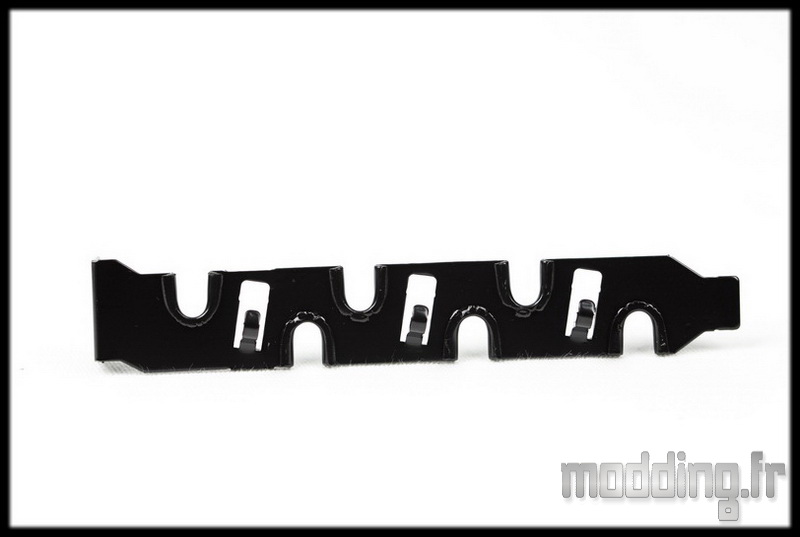

On remarque que l’équerre la plus basse n’a pas le même dessin que les autres….
Nous y trouvons des passages arrondies tout comme des crochets qui pourraient servir à faire passer des câbles et/ou les maintenir en place.
Un ventilateur en 140 mm occupe l’emplacement situé à l’arrière du châssis.
Le plateau de la carte mère est pourvu d’une gigantesque ouverture permettant l’accès à l’arrière du Socket.
Trois ouvertures pour le passage des câbles prennent place sur le coté, elles adoptent la même forme que celles situées sur la plaque médiane et sont aussi pourvues de grommets.
Deux autres ouvertures rectangulaires mais de plus petites tailles se placent sur le haut du plateau.
Le MasterCase Pro 5 permet de prendre en charge des cartes mères au format ATX, Micro ATX et mini ITX.
Au dessus, nous découvrons une pièce métallique qui vient coiffer le haut du châssis et qui permet d’accueillir deux ventilateurs en 120 mm ou en 140 mm.
Nous verrons lors du démontage qu’il est fixé par 4 vis à main. L’espace mesure 297 mm de long sur 149 mm de large, des dimensions qui permettent de mettre en place un radiateur 240.

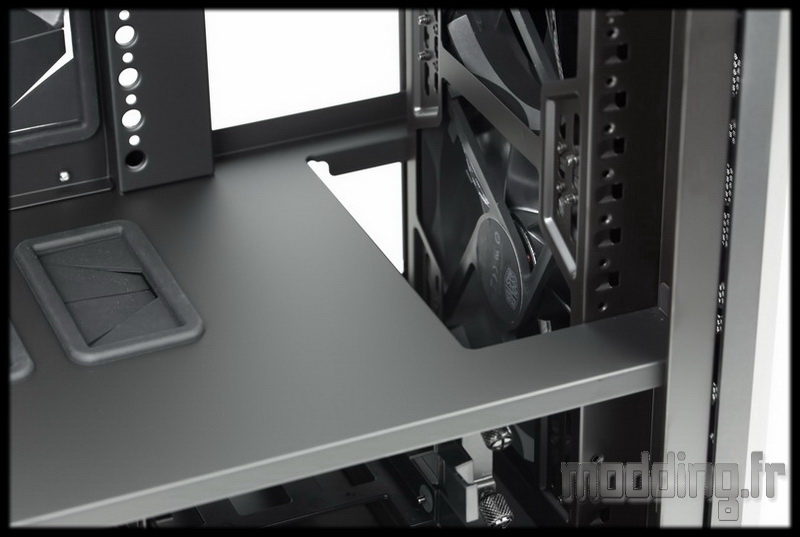

En parlant de radiateur, nous avons aussi la possibilité d’en mettre un à l’avant du châssis. La plaque médiane est dotée d’une découpe permettant la mise en place d’un radiateur mesurant au maximum 40 mm d’épaisseur (43 mm pour être précis).
Mais nous constatons la présence de la baie 3.5″ qui se trouve sous la plaque!!!!

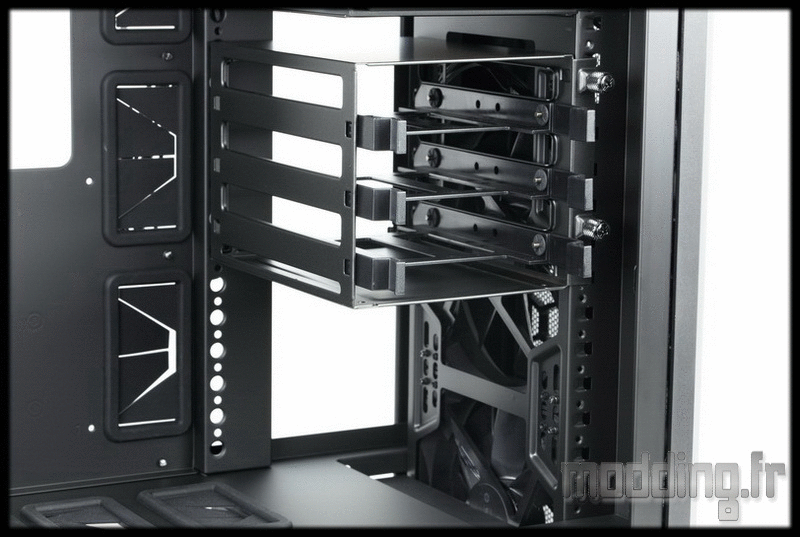

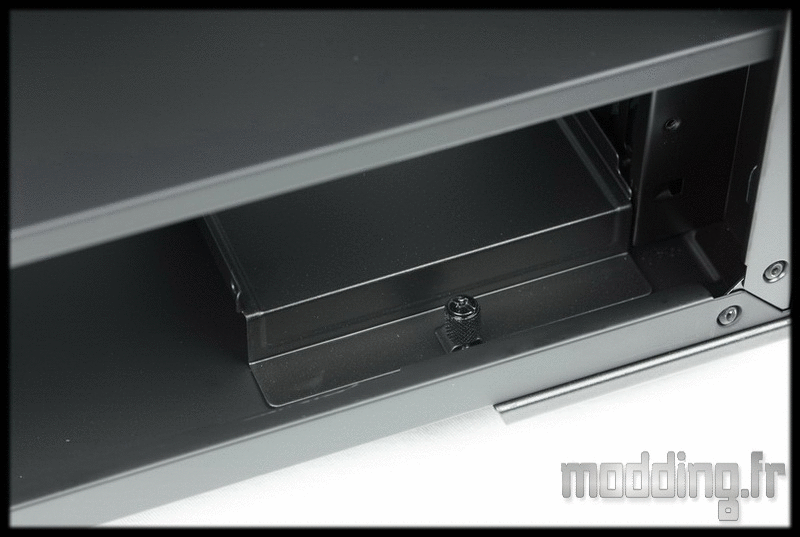

Qu’à cela ne tienne! Cooler Master n’est pas passé à coté de ce détail et nous pouvons alors décaler la baie 3.5″ plus en arrière comme sur l’animation ci-dessous.
Ainsi l’espace dédié au radiateur est dégagé!
Super! mais du coup la baie qui se fixait à l’avant du châssis par les deux vis à main se fixe comment ???

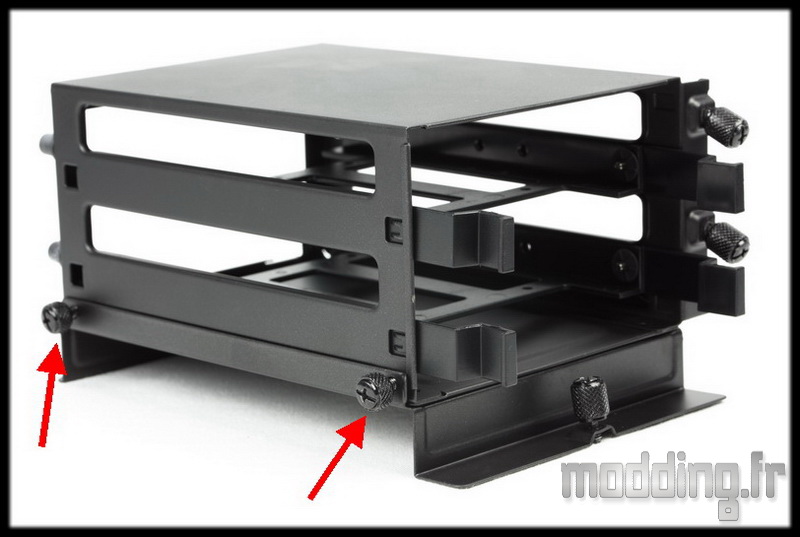

Nous utilisons les vis à main incluses dans le bundle et nous utilisons les trous situés sur le coté de la base pour fixer la baie sur cette dernière.
A l’avant du boitier, nous avons une deuxième baie 3.5″ qui contient trois emplacements.

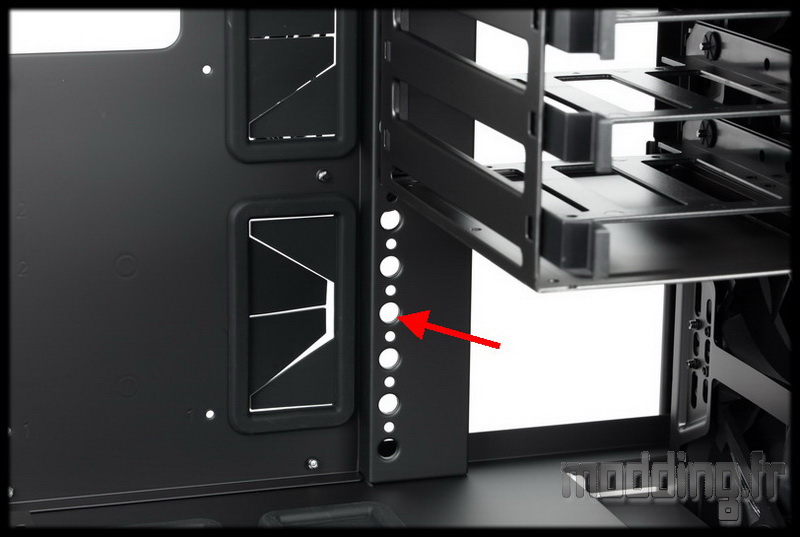

Sous la baie, nous remarquons la présence de nombreux trous le long du plateau de la carte mère…

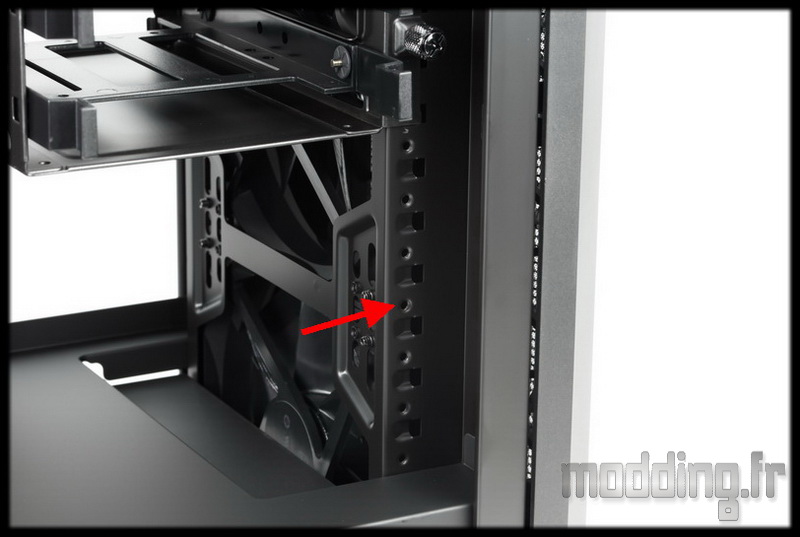

Tout comme sur le coté de la baie en avant du châssis…
Ces trous définissent la possibilité de fixer la baie 3.5″ sur plusieurs niveaux en pouvant ajuster la hauteur tous les 17-18 mm.
C’est la modularité made in Cooler Master au poil de millimètre!

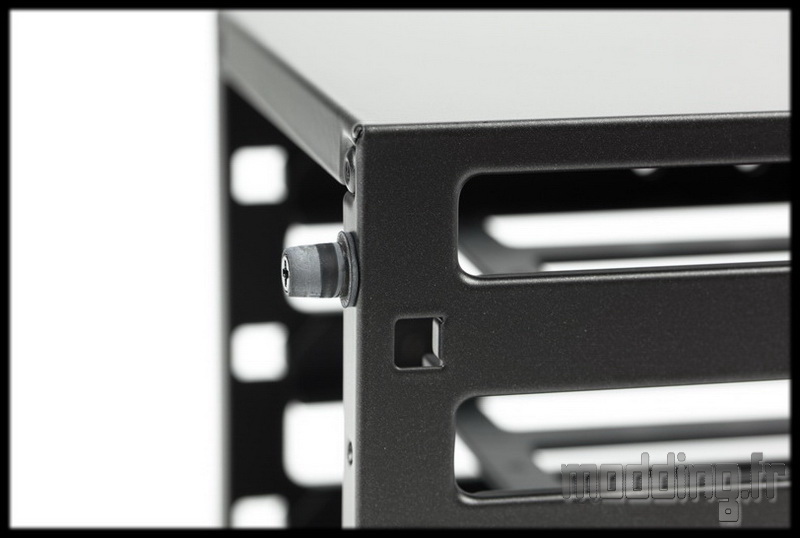

La baie se positionne dans les trous à l’arrière par le biais de deux vis accompagnées par un plot en caoutchouc.

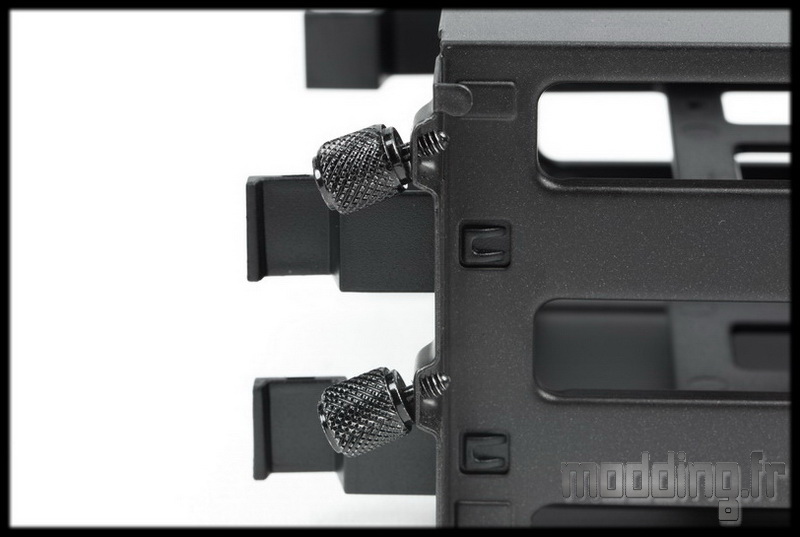

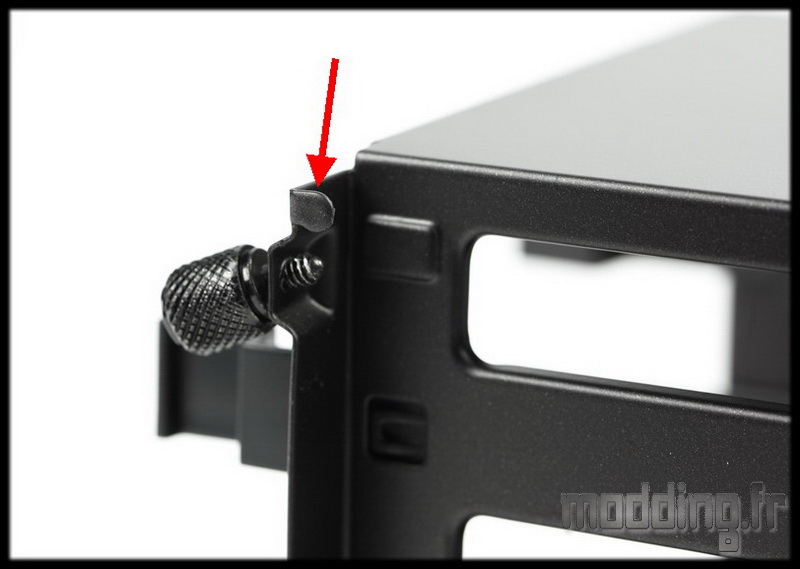

A l’avant, en plus des deux vis à main, nous notons la présence d’un ergot qui vient s’ancrer dans la structure du châssis.
Tout comme on peut déplacer la baie supérieure, nous pouvons tout aussi bien déplacer la baie qui se trouve sous la plaque médiane pour la monter au-dessus.

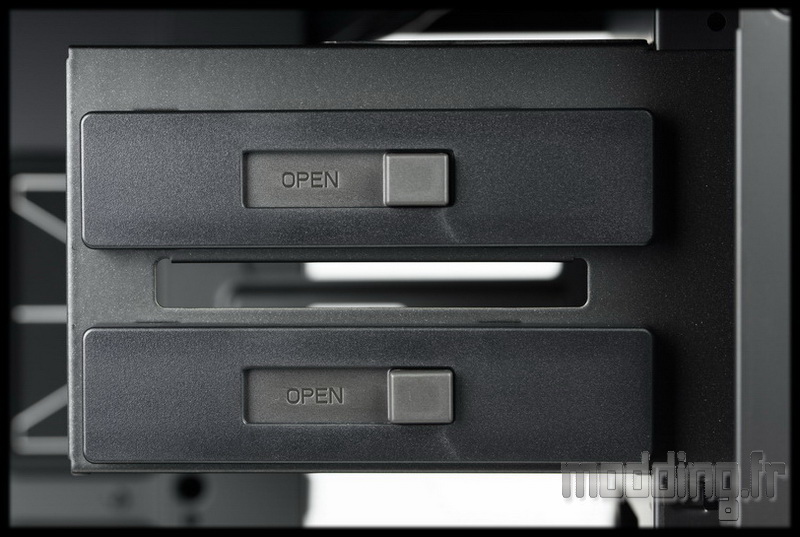

Nous avons ensuite la baie 5.25″ avec ses deux emplacements.
Elle est munie d’un système de fixation sans outil.

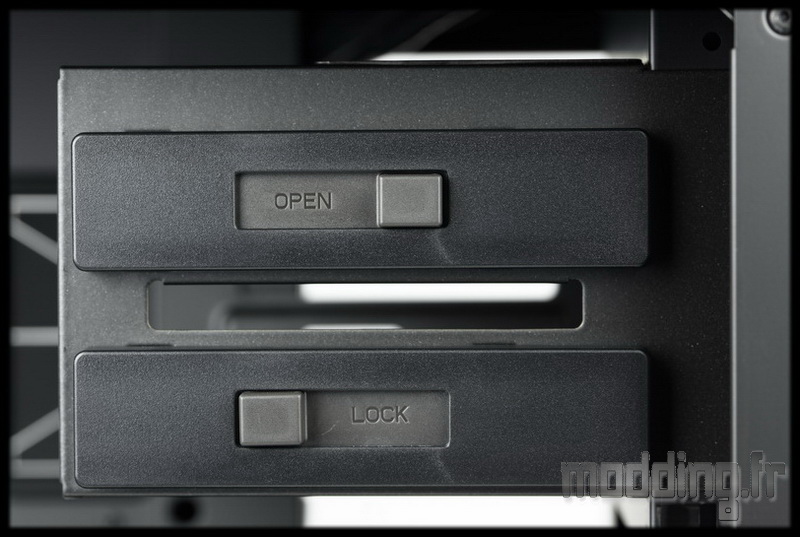

Le principe est fort simple, un loquet sur deux positions :
- Open : Ouvert
- Lock : Fermé
Et puis c’est tout…

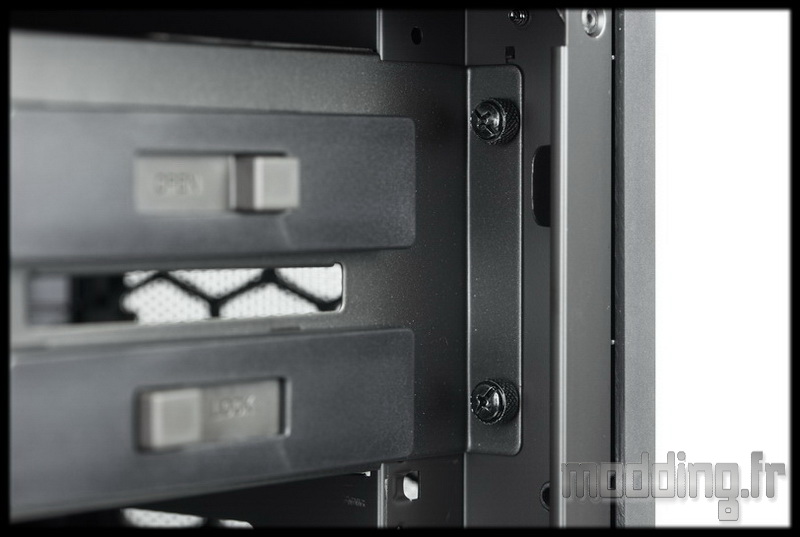

La baie 5.25″ est amovible et est maintenue par 4 vis à main dont deux sur le devant du châssis.
Coté coulisses avec la présence des câbles noirs issus du panneau avant.

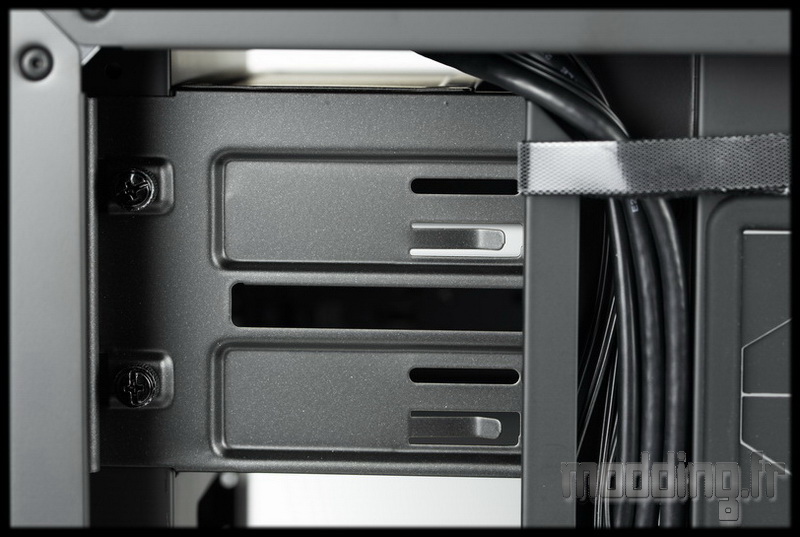

Au niveau de la baie 5.25″ nous avons les deux autres vis à main de fixation de ladite baie.
En plus du trou permettant de passer la vis de fixation, une languette faisant partie intégrante de la structure exercera une pression sur le carénage du lecteur optique.
Il est à noter que la fixation se fait sur la partie arrière du lecteur…. aucune vis ne pourra être mise en place à l’avant de la baie de par l’absence de trou à ce niveau! Quid des rheobus!!!

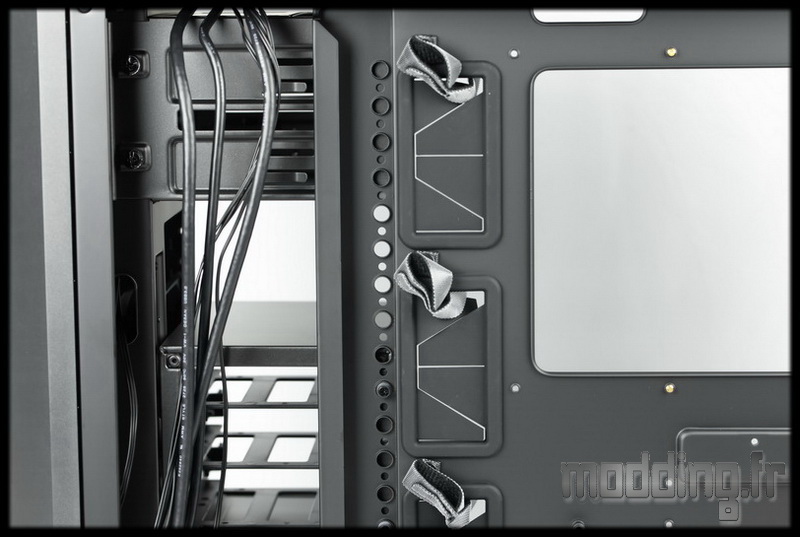

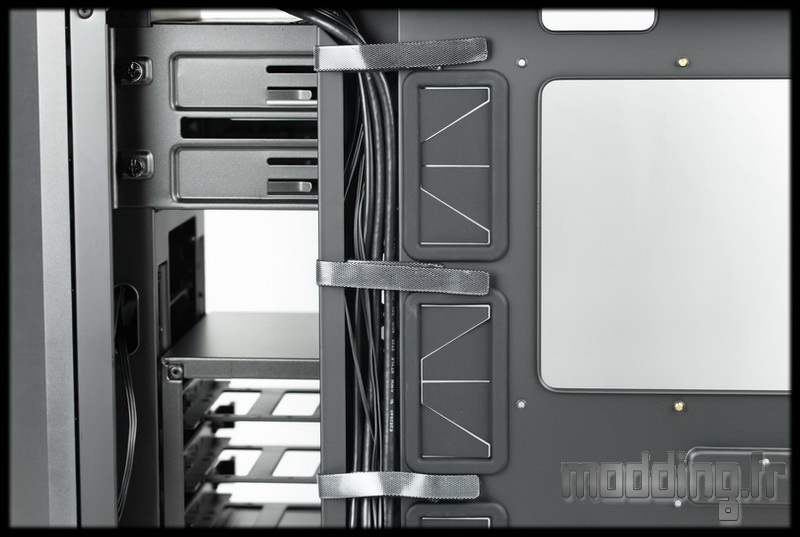

Trois attaches velcro sont fixé au bord du plateau de la carte mère pour faciliter le câble management.
Tout en restant dans la même optique, Cooler Master a réalisé dans le MasterCase Pro 5 une conduite d’un peu plus de 30 mm de large permettant d’insérer les câbles.

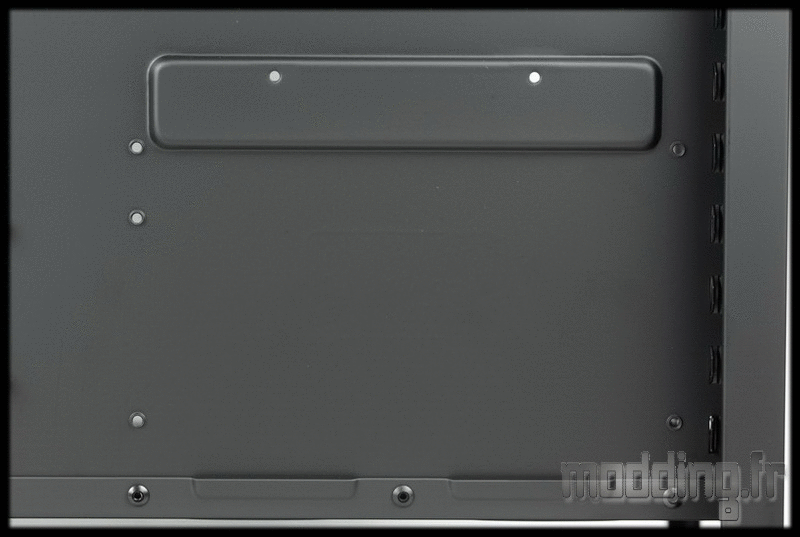

A l’arrière du plateau de la carte mère, nous avons deux emplacements pour accueillir les deux supports SSD situés sur la plaque médiane, voire commander deux autres supports SSD sur le CM Store afin d’augmenter la capacité de stockage du MasterCase Pro 5.

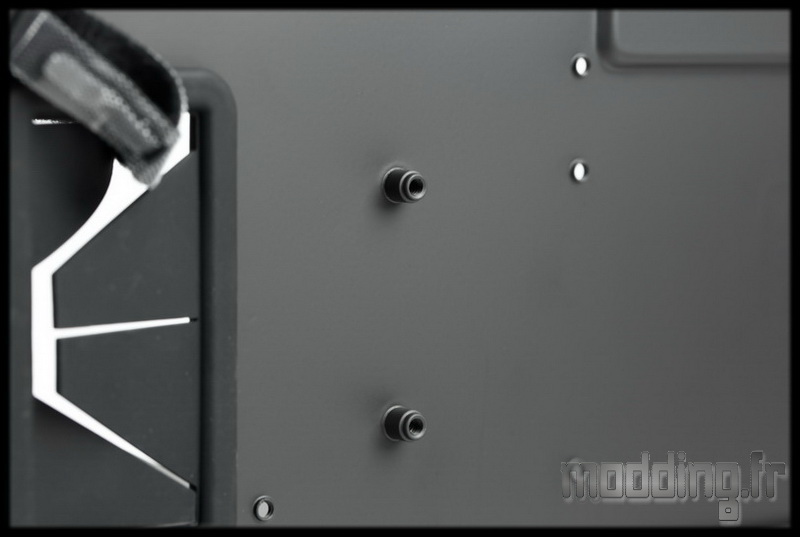

Juste à coté, nous avons ces deux ergots munis d’un pas de vis, mais nous restons sur notre faim quant à leur utilité n’ayant trouvé aucun renseignement à leur sujet …. oserions nous suggérer la mise en place d’un quelconque Hub PWM ou tout autre composant pouvant gérer la ventilation….

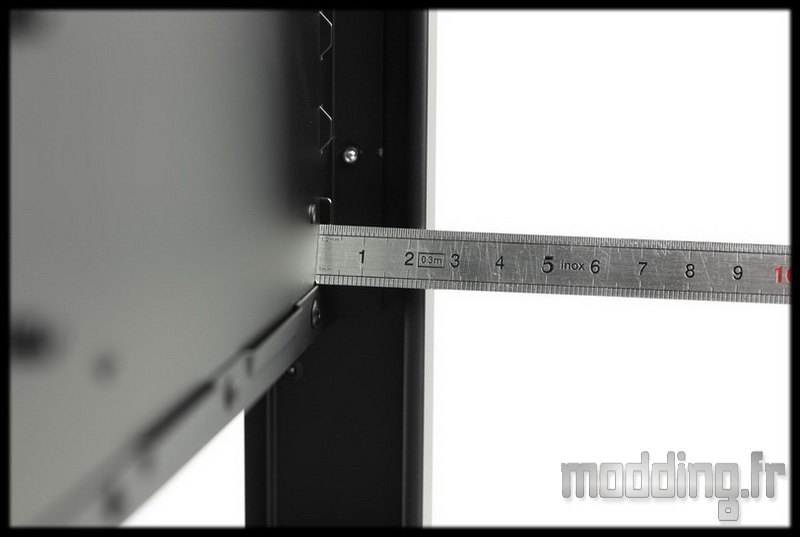

Nous avons 23 mm d’espace entre le plateau de la carte mère et la porte latérale.
Nous notons la présence de deux points d’ancrage le long de l’emplacement du bloc d’alimentation ainsi que deux autres sur le plateau de la carte mère à l’arrière du châssis comme nous le verrons dans la section montage.
