L’extérieur :
Le MasterCase Pro 5 est un boitier assez original avec ce design anguleux qui ne laisse la place à aucune courbe.
Nous sommes d’emblée attiré par cette petite façade qui intègre le panneau frontal et qui prend place entre la façade principale du boitier et le Top de ce dernier.
Nous avons une hauteur totale de 548 mm avec une largeur de 235 mm sur une profondeur de 512 mm.
Composée d’acier et plastique, le boitier accuse un poids de 10.7 kg.
Le MasterCase Pro 5 est noir/gris avec quelques nuances entre les parois plastiques, les portes métalliques et les grilles Mesh.
La façade est dotée d’une grille Mesh qui occupe toute sa surface.
Dans le tiers inférieur, nous avons une plaque métallique arborant le logo Cooler Master.
Les larges rebords de la façade partent en biais vers l’arrière accentuant ainsi le design anguleux du MasterCase Pro 5.
Même au niveau de la base, nous retrouvons ces angles avec l’apparition de formes triangulaires comme si le boitier avait subi une tesselation…
Sur la partie supérieure de la façade, nous devinons deux caches baies 5.25″ dotés de la même grille Mesh, ce qui les rend quasiment invisible au premier abord.
De ce fait, l’ouverture s’effectue par l’intérieur.
En remontant, nous tombons sur le panneau frontal du MasterCase Pro 5 avec cette forme en pointe de diamant biseautée sur le dessus par le top du boitier.
Nous avons de gauche à droite :
- Led activité disque (blanche)
- Port USB 3.0
- Prise casque
- Prise Micro
- Port USB 3.0
- Bouton Reset
Le bouton Power prend place juste en dessous et intègre la Led Power (blanche).
Le petit détail qui va bien est l’absence de la couleur bleue des ports USB 3.0 remplacée par un gris qui se fond nettement mieux avec le thème monochrome du boitier.
Nous constatons un vide juste au dessus du panneau frontal.
La structure avant du Top vient ainsi chapeauter ce panneau tout en laissant un vide juste au dessus et permet d’avoir une prise pour soulever le boitier.
Nous verrons lors du démontage que cette poignée est composée d’une partie externe en plastique et d’une partie interne en acier reliée au châssis.
Des angles présents un peu partout sur la surface du carénage du MasterCase Pro 5 demandent une rigueur quant à l’assemblage des différentes pièces.
Ce qui est le cas! La finition est excellente.
La porte principale est doté d’une large vitre.
Elle est de forme carré avec 378 mm de coté et des coins arrondis au minimum pour rester en cohésion avec le design général du boitier.
Les pieds sous forme d’arceaux relèvent le boitier de 32 mm.
La porte controlatérale est totalement pleine.
Sur cette vue latérale du boitier, nous constatons que le Top plonge vers l’arrière diminuant ainsi l’épaisseur du carénage à ce niveau.
L’arrière du MasterCase Pro 5 présente une disposition classique des emplacements.
Nous retrouvons ainsi l’emplacement de l’alimentation en partie basse.

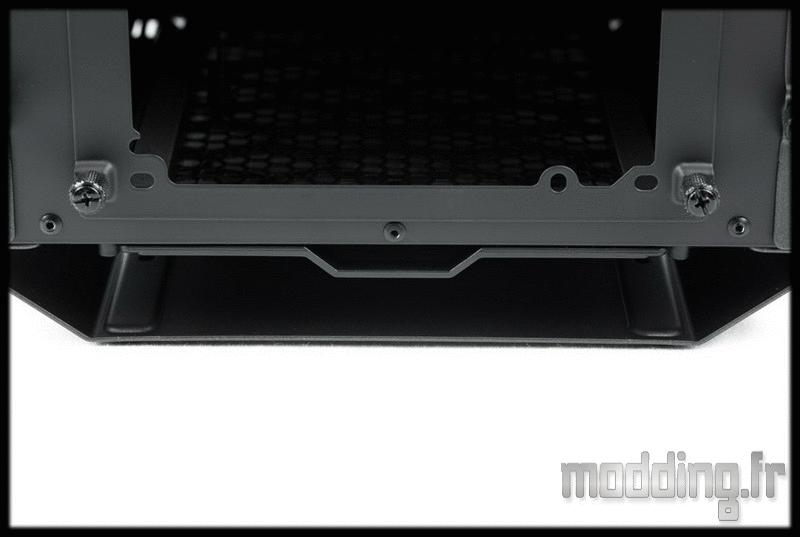

Emplacement doté d’un filtre dédié sous forme de tiroir que l’on peut sortir en tirant vers soi.

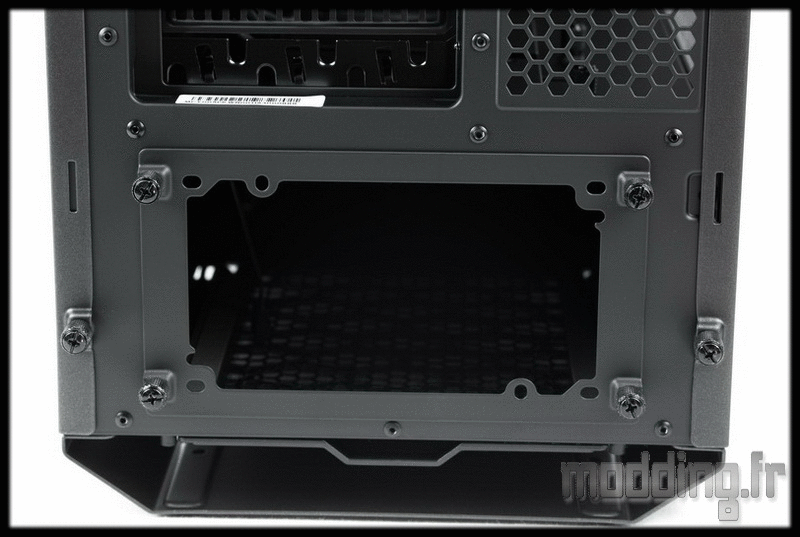

Nous constatons la présence de 4 vis à main sur cet emplacement.
Elles permettent de retirer le cadre qui sert à mettre en place l’alimentation comme nous le verrons dans la section montage de notre article.

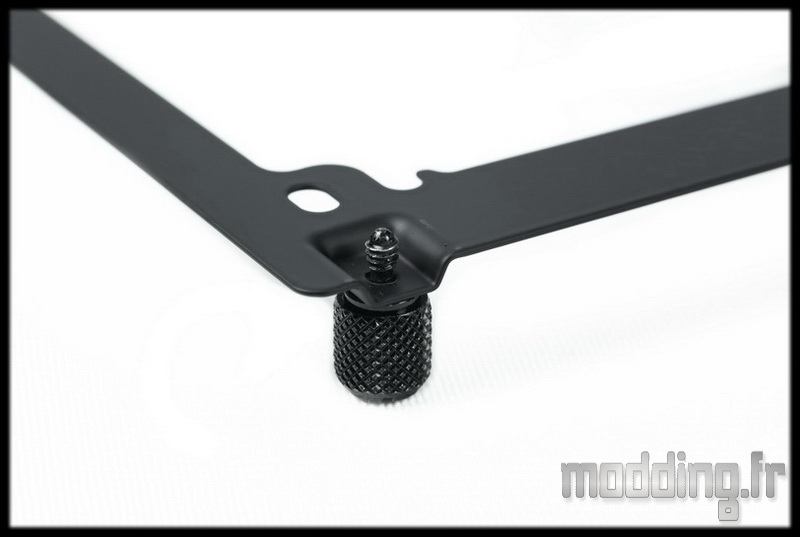

Petit bonus, les vis à mains font partie intégrante du support métallique, ainsi nous ne pouvons pas égarer ces fameuses vis!
Cool !!!
Plus haut, nous avons les 7 ports d’extensions avec à leurs cotés une large grille en nid d’abeille.
Tout en haut, nous avons l’emplacement de l’I/O Shield et un emplacement pour ventilateur en 120 mm ou 140 mm.
Ce dernier est doté de trous de fixation oblongues qui permettent l’ajustement en hauteur du ventilateur ou du radiateur de Watercooling.

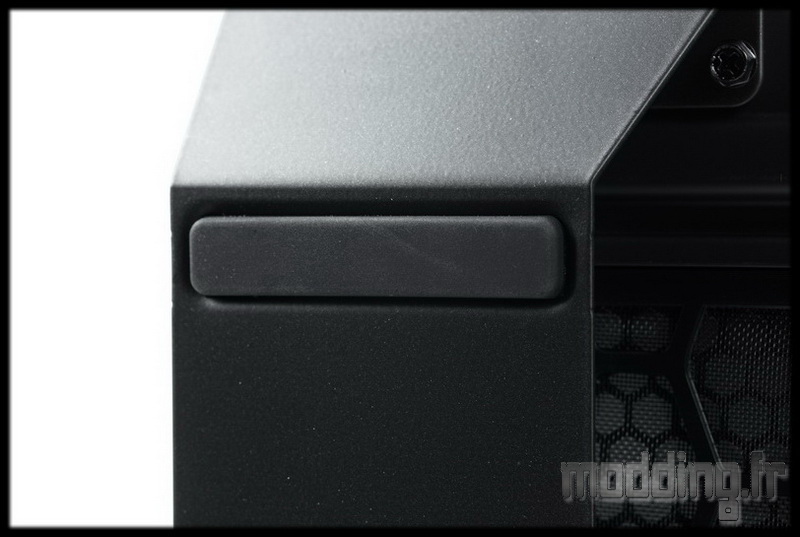

Comme à l’avant du boitier, nous avons une poignée positionnée cette fois-ci à l’arrière du boitier.
A l’instar de la poignée avant, elle est aussi composée en deux partie avec une face externe en plastique faisant partie intégrante du Top du boitier et une face interne en acier fixée au châssis.
Sous le boitier, on retrouve le filtre dédie à l’alimentation.
Le MasterCase Pro 5 est doté de deux arceaux en acier fixés sous le châssis faisant fonction de pieds.
Ces arceaux reprennent le design général avec les angles biseautés.
Ils sont dotés de patins en caoutchouc pour caler le MasterCase Pro 5 sur le sol et assurer la filtration des vibrations sur ce même sol.
Le dessus du boitier est en deux parties avec à l’avant la large poignée.
Une scissure démarque l’autre partie du Top qui intègre une large grille Mesh avec toujours ce design anguleux révélant un élargissement vers l’arrière du boitier de ladite grille.
Un angle par ci, un angle par là…. pour autant le MasterCase Pro 5 n’adopte pas une forme classique rectangulaire…
Les traits sous forme de lignes de fuite et ce Top qui plonge vers l’arrière du châssis semblent projeter la façade encore plus en avant!

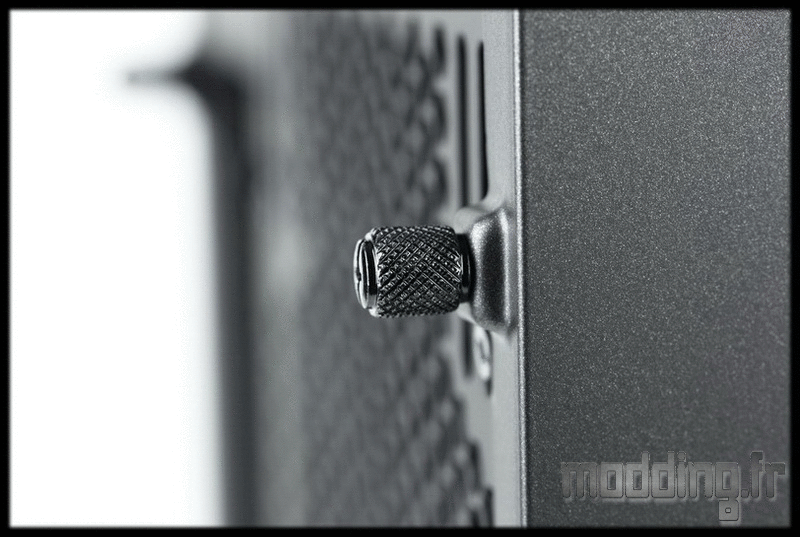

Les portes latérales sont maintenues par des vis à main qui comme pour le support de l’alimentation sont solidaires de la structure en acier.
Fort sympathique de ne plus avoir à chercher ces vis à main!
