Les caractéristiques :
Le packaging demeure basique avec un emballage en carton qui demeure dans sa couleur d’origine.
Sur la face principale, nous avons le logo de la marque et le nom du boitier qui se positionnent de part et d’autre de la modélisation du boitier avec une vue de trois quarts mettant en avant l’intérieur du compartiment principal.
Ce qui saute aux yeux est bel et bien la présence du Riser dont la nappe disparait dans les coulisses par l’un des passages de câbles du plateau de la carte mère.
“Compact Power, Redefined Layout” : il est clair que l’aménagement intérieur semble être totalement redéfini.

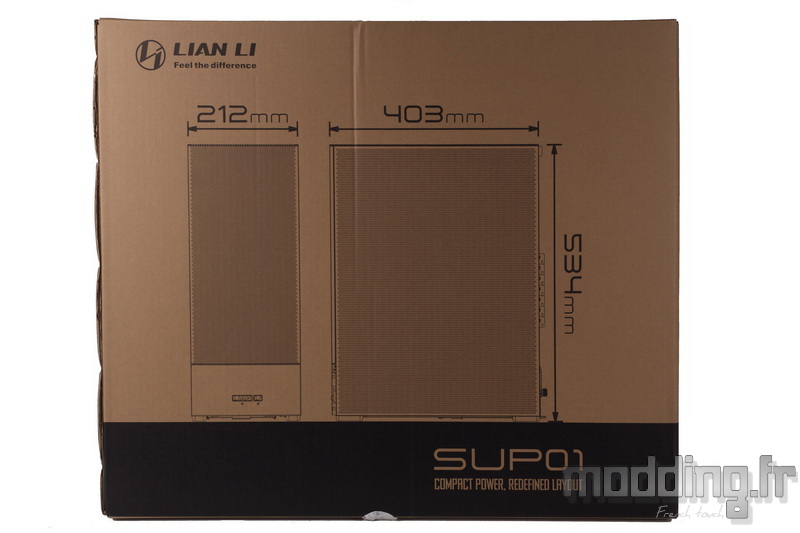

La face opposée propose deux schémas du SUP01 de face et de profil sur lesquels sont reportées les principales dimensions.
Sur l’un des côtés, en plus du logo de la marque nous avons un petit encart précisant la couleur noire de notre boitier (SUP01X).

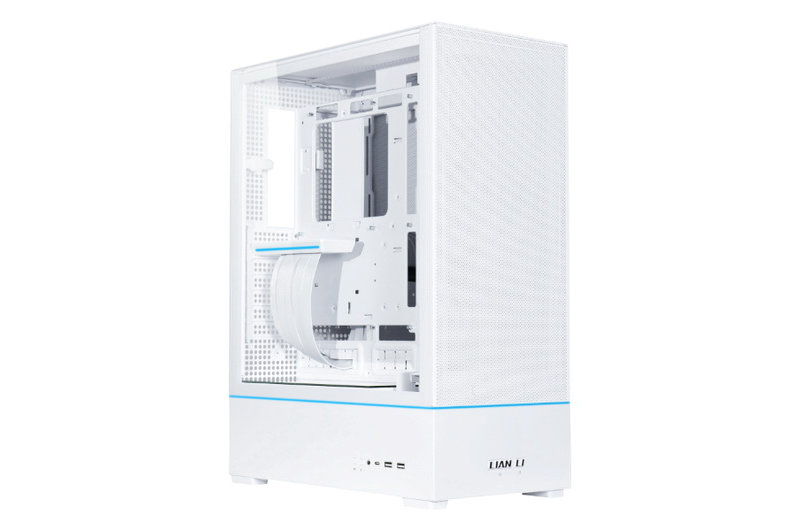

Ce dernier est aussi proposé dans une version totalement blanche (SUP01W).

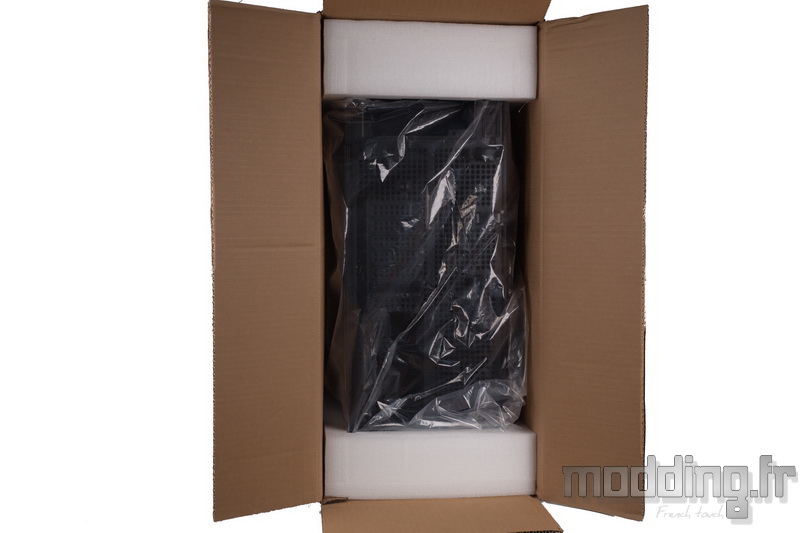

Le boitier est protégé des aléas de transport par deux épaisses cales en mousse expansée.
Ce type de matériau absorbe mieux les chocs que ne le feraient des cales en polystyrène.
Un emballage plastique met le boitier à l’abri de la poussière tandis qu’un film adhésif est apposé sur les deux faces du panneau en verre trempé.
Les différents accessoires accompagnant le SUP01 sont rangés dans cette large boite en carton.

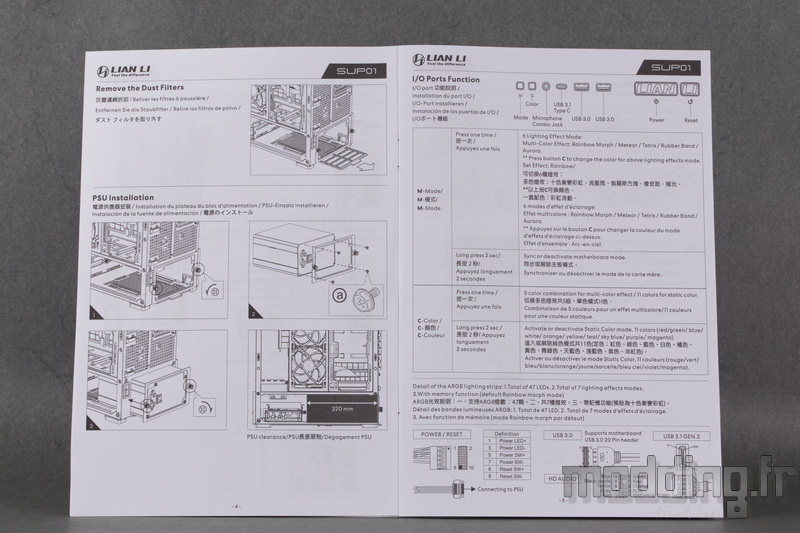

On trouve le manuel d’utilisation.
Les légendes sont traduites en plusieurs langues, dont le français.
Les schémas de montage demeurent explicites.

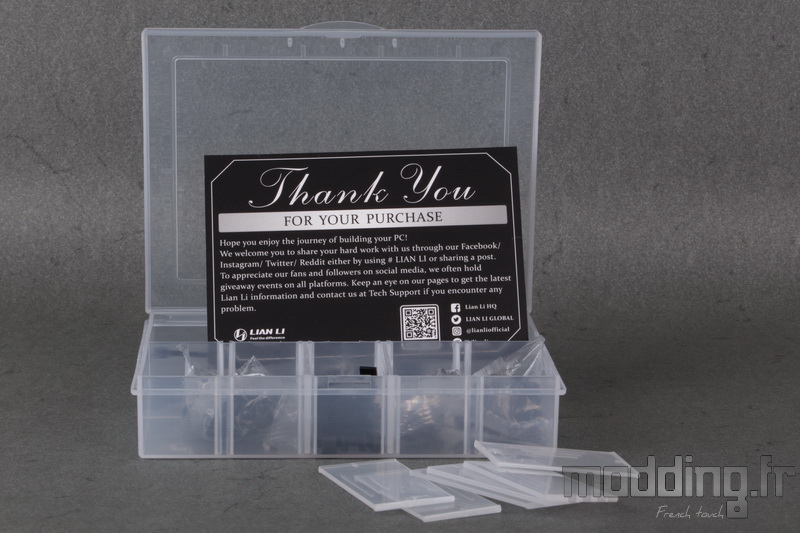

Nous avons droit à une boite en plastique dotée de compartiments.
En plus d’une petite carte nous remerciant de l’achat du SUP01, Lian Li fournit les séparations internes des compartiments laissés libres pour caser les…

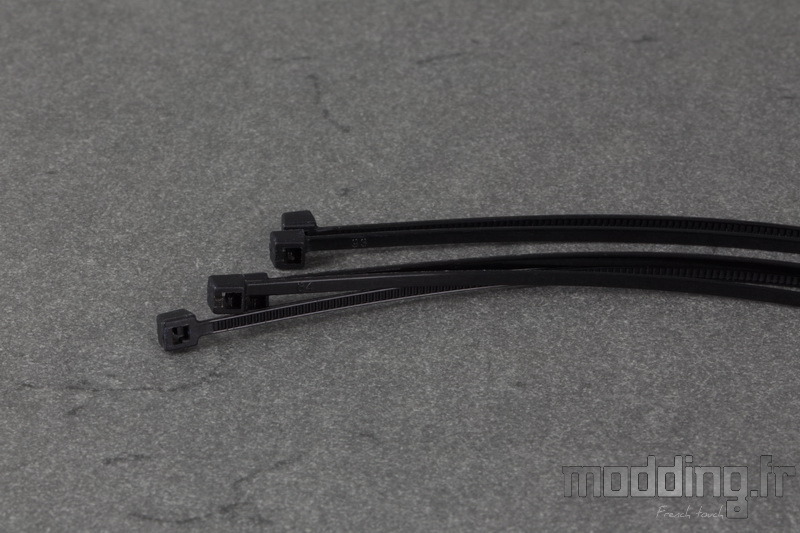

… Colliers Serflex au nombre de 5.
Un sachet zippé contient 12 rondelles en caoutchouc nécessaire à l’installation des SSD sur leurs supports.

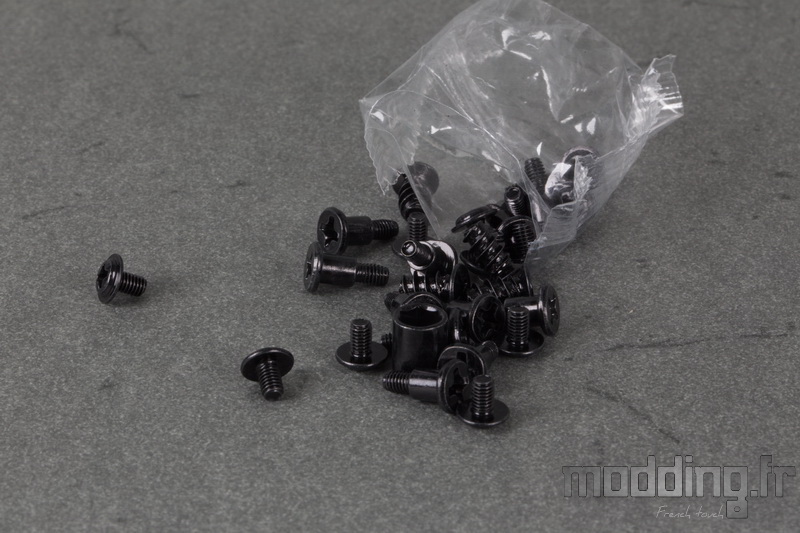

Un sachet serti contient un premier lot de vis.
Nous avons 13 vis M3 que l’on utilise notamment pour fixer la carte mère sur ses entretoises.

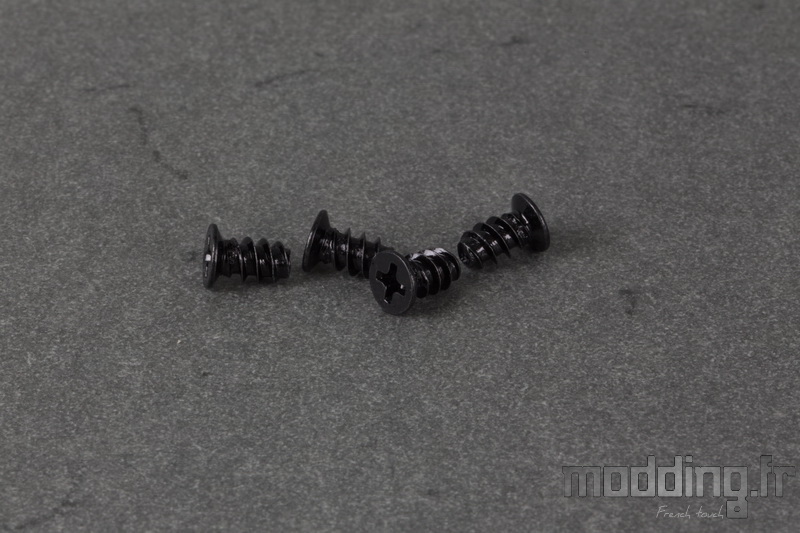

On dispose de 4 vis afin d’installer un ventilateur supplémentaire dans le SUP01.
12 vis M3 dotées d’une partie lisse sont utilisées pour installer les SSD avec les rondelles en caoutchouc que nous venons de voir.

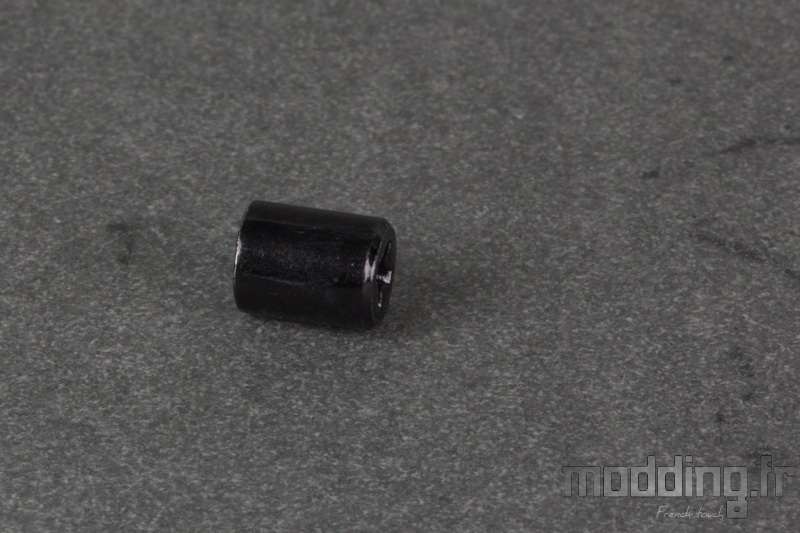

Lian Li fournit le petit outil qui facilite le montage des entretoises.

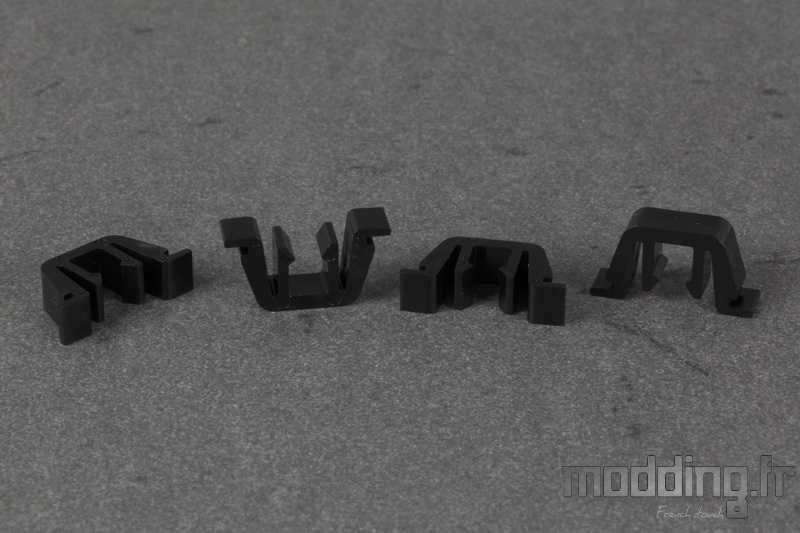

4 clips en plastique sont prévus comme pièces de rechange.
Nous verrons que les différents panneaux du boitier bénéficient d’un système de fixation invisible de l’extérieur.
Nous disposons aussi de 4 pieds en caoutchouc qui sont aussi des pièces de rechange dans la fixation des deux supports de ventilation du SUP01.

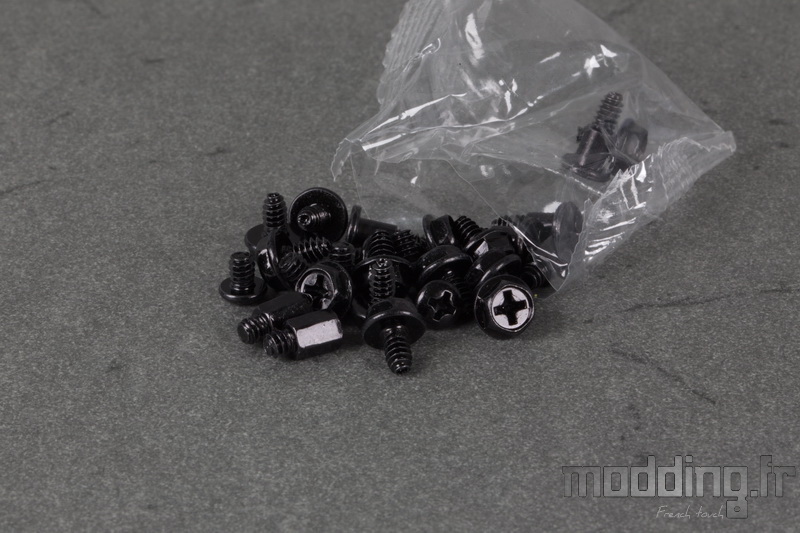

Un deuxième sachet serti contient le reste de la visserie.
On y trouve 13 vis UNC-6.32 à tête large.
6 vis UNC-6.32 pour sécuriser la fixation du disque dur 3.5″ sur l’un des tiroirs de la cage HDD.
4 vis UNC-6.32 avec une partie lisse que l’on utilise dans le montage du disque dur 3.5″ dans le second tiroir de la cage HDD.

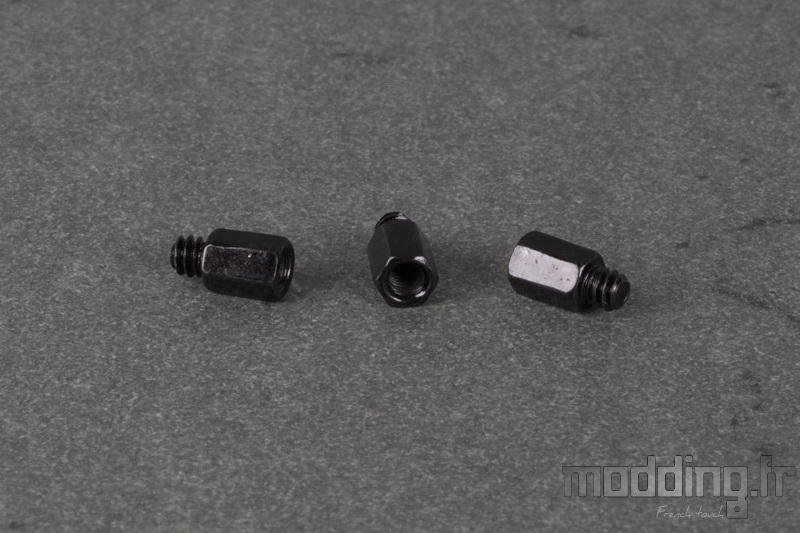

Trois entretoises sont prévues en supplément, sachant que les autres sont en place sur le plateau de la carte mère.

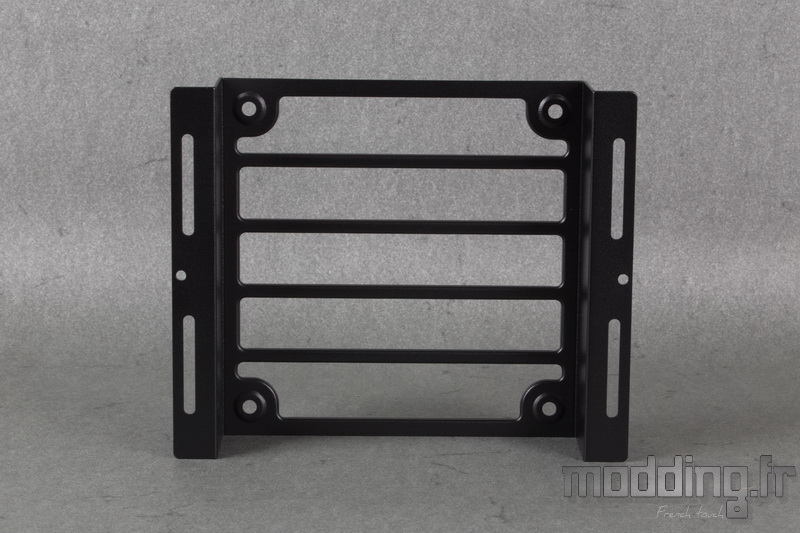

On finit par cette pièce en acier…
… Une sorte de cage, non pas pour une unité de stockage, mais pour un ventilateur.
Nous détaillons sa mise en place dans la rubrique “Modularité”.
Les spécifications :
| Matériau |
Acier, verre trempé, un peu de plastique |
| Façade |
Grille Mesh |
| Couleur extérieure |
Noir (ou blanc) |
| Couleur intérieure |
Noir (ou blanc) |
| Porte vitrée |
Oui (verre trempé : 397 x 422 x 4 mm) |
| Dimensions (L x P x H) |
212 x 404 x 534 mm |
| Taille maximum de la carte graphique |
400 mm |
| Hauteur maximale ventirad |
88.2 mm |
| Profondeur maximale alimentation |
220 mm (cage HDD) |
| Format(s) |
ATX, Micro ATX, mini ITX |
| Port d’extension |
7 (profil réduit) + 4 (Carte Graphique déportée avec Riser) |
| Baie 3.5’’ |
2 |
| Baie 2.5’’ |
4 (+2 communes baie 3.5’’) |
| Baie 5.25’’ |
0 |
| Fixation sans outils |
1 tiroir 3.5’’ |
| Nombre de ventilateurs fournis |
3 |
| Ventilateurs fournis |
Coté coulisses |
| Emplacements ventilateurs |
Arrière : 1 x 120 (support inclus dans le bundle)
Coulisses : 3 x 120 / 3 x 120 ou 2 x 140
Avant : N/A
Top : N/A
Base : N/A |
| Emplacements radiateurs |
Coulisses : 360 ou 280 |
| Filtre anti-poussière |
Oui (sauf porte controlatérale) |
| Connexions entrées / sorties |
2 x USB 3.0 / 1 x USB 3.1 Type C / 1 x Audio |
