Tests :
Config de test :
Niveau sonore
Les ventilateurs du Phalanx
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
L’alimentation du ventilateur ne peut se faire que par le contrôleur aRGB du boitier et de plus, ce dernier ne permet pas de faire varier sa vitesse de rotation.
Nous utilisons notre tachymètre pour connaitre sa vitesse à 12 V qui correspond à la vitesse maximale du ventilateur.
Niveau sonore : 35.5 dB(A)
Vitesse de rotation : 1200 tr/min
Le ventilateur, pris à part, se révèle relativement discret bien que sa vitesse de rotation demeure fixe.
On imagine bien qu’il puisse devenir totalement inaudible si nous pouvions réduire sa vitesse.
Nous avons noté que le ventilateur a tendance à vibrer.
Ambiance sonore
Le sonomètre est placé à deux endroits :

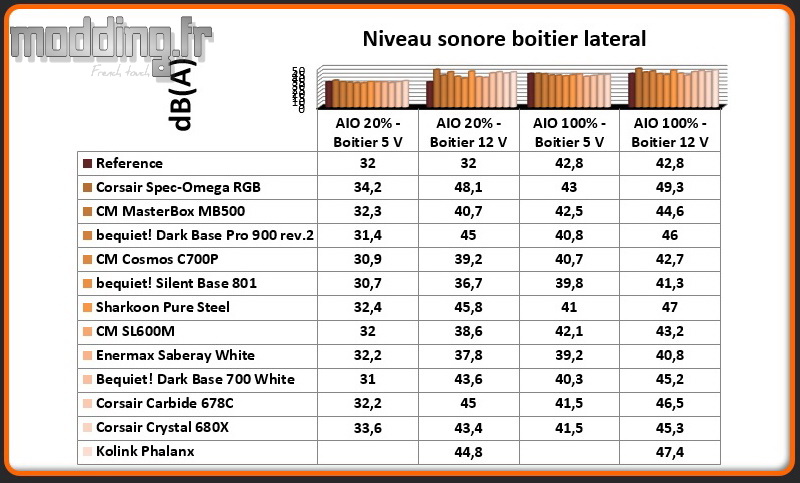

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

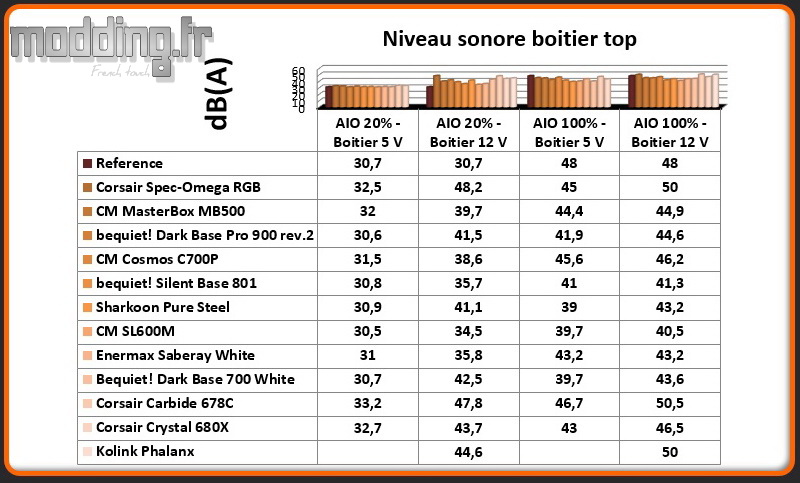

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
En raison de l’impossibilité d’alimenter les ventilateurs autrement que par le contrôleur aRGB du boitier, nous ne pouvons non plus faire varier la vitesse de rotation des ventilateurs.
Ces derniers tournent donc constamment à pleine vitesse. On oublie alors la configuration du test avec une ventilation du boitier réglée au minimum.
Le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Il est réellement frustrant de ne pas pouvoir régler la vitesse de la ventilation comme bon nous semble.
Le Phalanx est équipé de 4 ventilateurs. Même si, comme nous l’avons vu plus haut, chacun d’eux se révèle discret, force de constater qu’une fois les 4 ventilateurs en action, le boitier devient audible, voire bruyant…
Kolink s’est trop concentré sur l’aspect visuel de son boitier et même si nous avons un contrôleur aRGB complet, il nous parait préjudiciable de délaisser ainsi le contrôle de la ventilation !
D’autant que l’on a du mal à comprendre pourquoi les ventilateurs disposent d’une seule et unique prise propriétaire alors qu’il est tout aussi simple de différencier l’alimentation des LED à l’alimentation propre au ventilateur même si celle-ci n’est pas de type PWM.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à pleine vitesse sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
Nous comparons les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats des tests des boitiers effectués avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

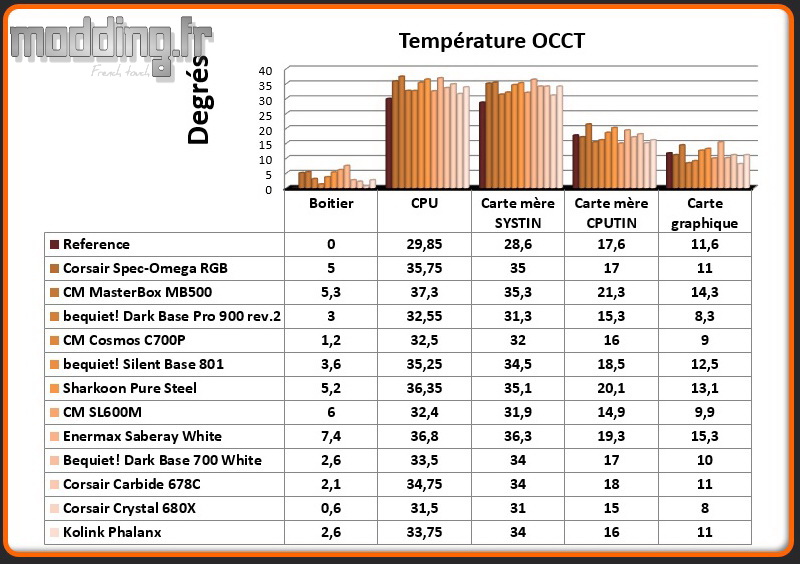

Comparatif OCCT CPU

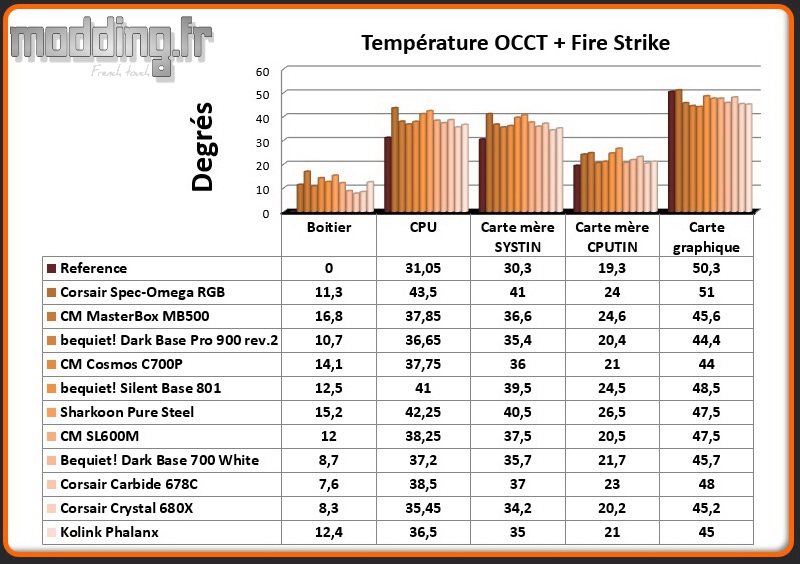

Comparatif OCCT CPU+Fire Strike
Certes, les ventilateurs sont audibles, mais, heureusement, ils contribuent au bon refroidissement de la configuration.
La présence de 4 ventilateurs dont 3 en façade engendre un bon flux d’air dans le compartiment interne ce qui permet de facilement évacuer l’excédent calorifique engendré par les composants.
