[TEST] Boitier Kolink Big Chungus

Tests :

Config de test :

carte mère : Asus Maximux VIII Hero
processeur Intel : i7 7700K
mémoire : 4 x 8 Go Corsair Vengeance RGB
SSD : Samsung 960 Evo 500 Go
carte graphique : GTX 1080 FE EVGA
alimentation : Corsair HX750 Platinum
refroidissement : Corsair H60
Pâte thermique : Noctua NT-H1

Niveau sonore

Les ventilateurs du Big Chungus.

Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
L’alimentation du ventilateur ne peut se faire que par le contrôleur aRGB du boitier et de plus, ce dernier ne permet pas de faire varier sa vitesse de rotation.
Nous utilisons notre tachymètre pour connaitre sa vitesse à 12 V qui correspond à la vitesse maximale du ventilateur.

Niveau sonore : 38.7 dB(A)

Vitesse de rotation : 1300 tr/min

Le ventilateur, pris à part, se révèle relativement discret bien que sa vitesse de rotation demeure fixe.
On imagine bien qu’il puisse devenir totalement inaudible si nous pouvions réduire sa vitesse.

Ambiance sonore

Le sonomètre est placé à deux endroits :

à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
à 25 cm du dessus du boitier.

Le relevé se fait sous diverses configurations de vitesse de ventilation :

Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)

Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par Q-Fan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (1100 tr/min au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.

Il est réellement frustrant de ne pas pouvoir régler la vitesse de la ventilation comme bon nous semble.
Le Big Chungus est équipé de 5 ventilateurs. Même si, comme nous l’avons vu plus haut, chacun d’eux se révèle discret, force de constater qu’une fois ces 5 ventilateurs en action, le boitier se révèle audible.
Kolink s’est à nouveau trop concentré sur l’aspect visuel de son boitier et même si nous avons un contrôleur aRGB complet, il nous parait préjudiciable de délaisser ainsi le contrôle de la ventilation.
D’autant que l’on a du mal à comprendre pourquoi les ventilateurs disposent d’une seule et unique prise propriétaire alors qu’il est tout aussi simple de différencier l’alimentation des LED à l’alimentation propre au ventilateur surtout s’ils sont supposés être PWM.

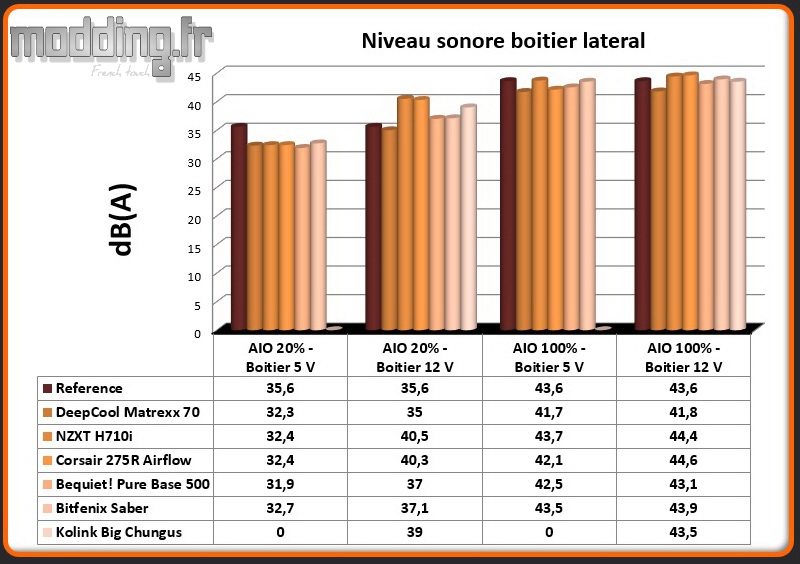

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise essentiellement par notre carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.

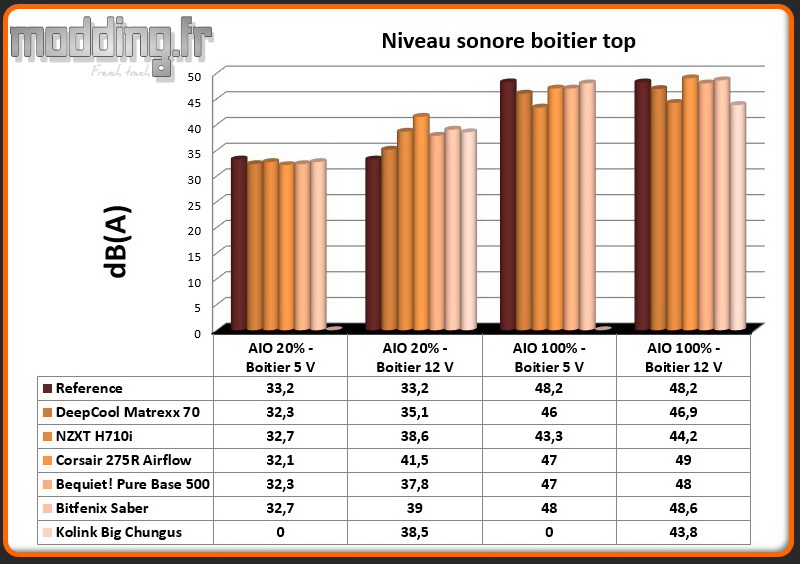

Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.

Température

Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :

0° –> 40° = 20%
40°–> 55° = 20% –> 100%
55° et + = 100%

On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :

OCCT CPU
OCCT CPU + démo en boucle de 3D Mark Fire Strike.

Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

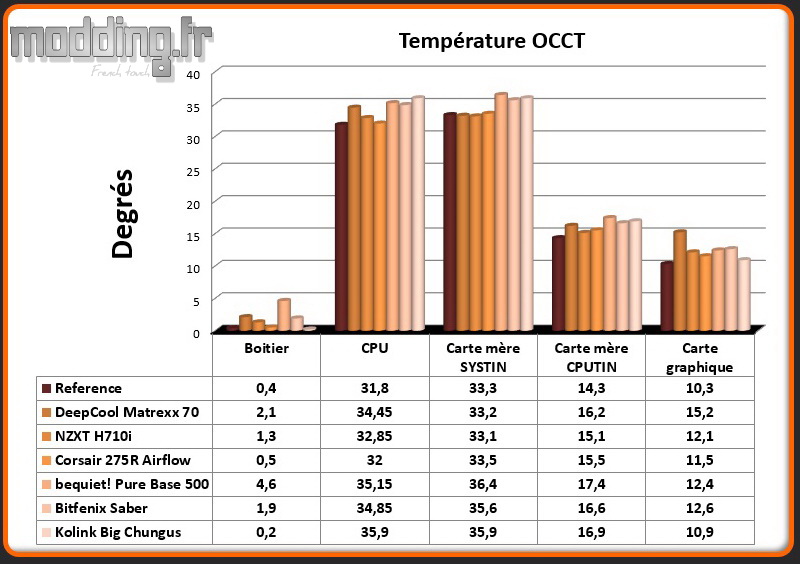

Comparatif OCCT CPU

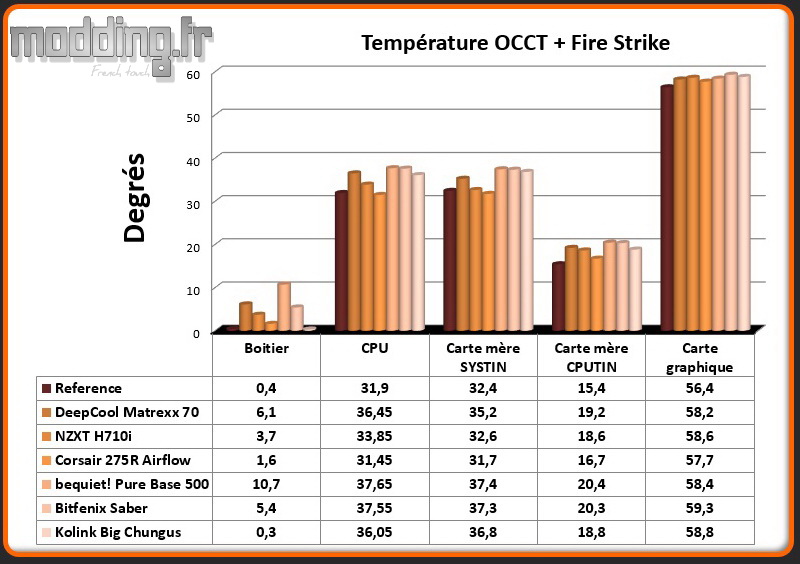

Comparatif OCCT CPU+Fire Strike

Avec les nombreuses ouvertures dont dispose le Big Chungus, nous pouvons qualifier le boitier comme étant analogue à un boitier de type “Open Air”.
La température ambiante au sein du compartiment principal est peu différente de la température ambiante de la pièce.
Cependant, on note que le refroidissement n’est pas aussi efficace qu’avec notre configuration hors du boitier. Nous avouons que nous nous attendions à mieux au niveau du refroidissement du processeur.
Ces résultats s’expliquent par la faible distance des panneaux en verre trempé par rapport aux différents ventilateurs. Des plaques en verre qui restreignent plus l’aspiration de l’air qu’à travers une quelconque grille.
