L’intérieur :
Les différents panneaux en verre trempé disposent de 4 points de fixation.

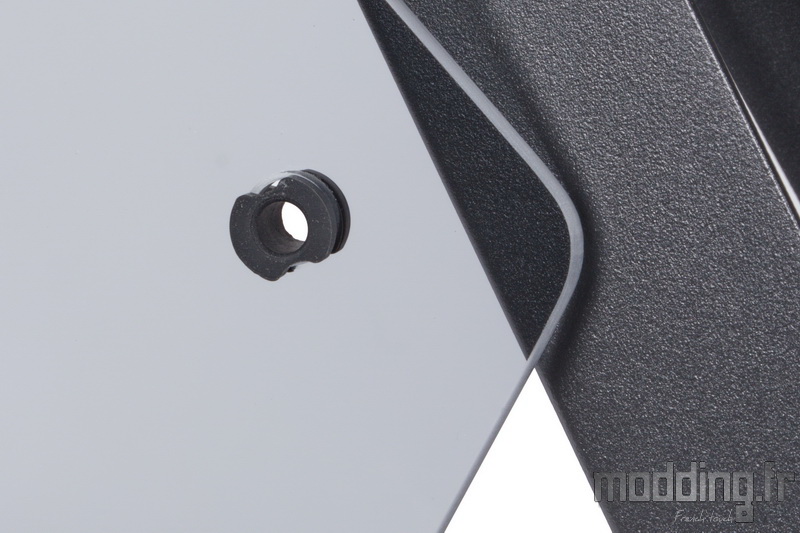

Les orifices sont équipés de silentblocs débordant…
… Sur chacune des faces de la vitre.
Cela assure le contact du verre avec la paroi en acier du châssis et des vis à main.
Nous n’avons pas besoin de serrer ces dernières évitant ainsi d’écraser totalement la structure en caoutchouc.
Au passage, on note le faible aspect fumé du verre et cela en est de même pour chacun des 4 panneaux.

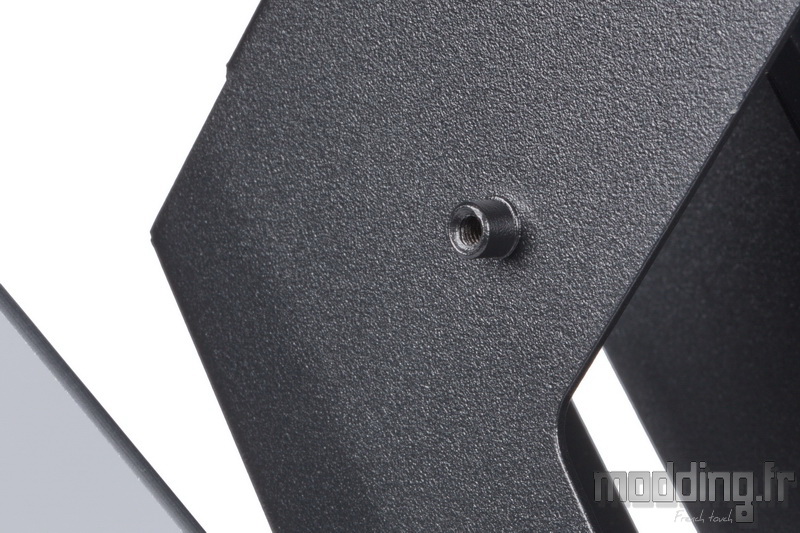

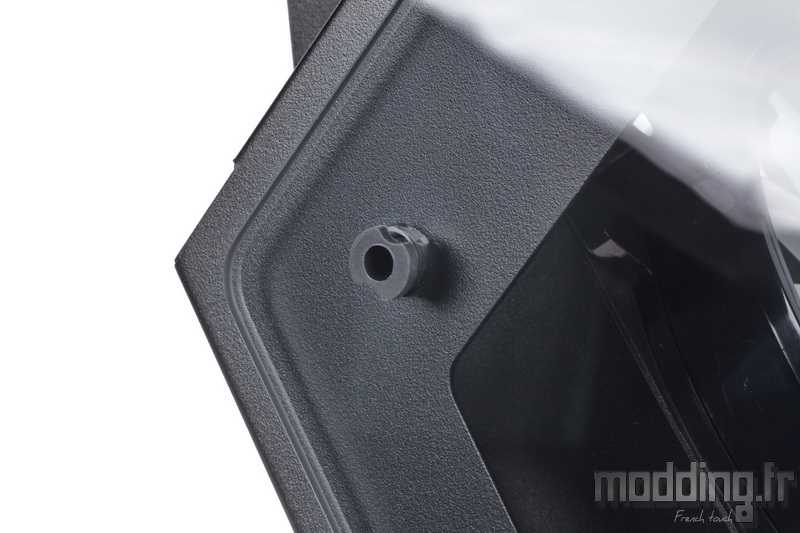

Le silentbloc vient englober le point de fixation taraudé en M3 dans lequel s’insère la tige filetée de la vis à main.
Sur les parois latérales, ces points de fixations sont directement assujettis à la plaque en acier tandis qu’au niveau de la façade et du Top, ils sont positionnés sur des plots.

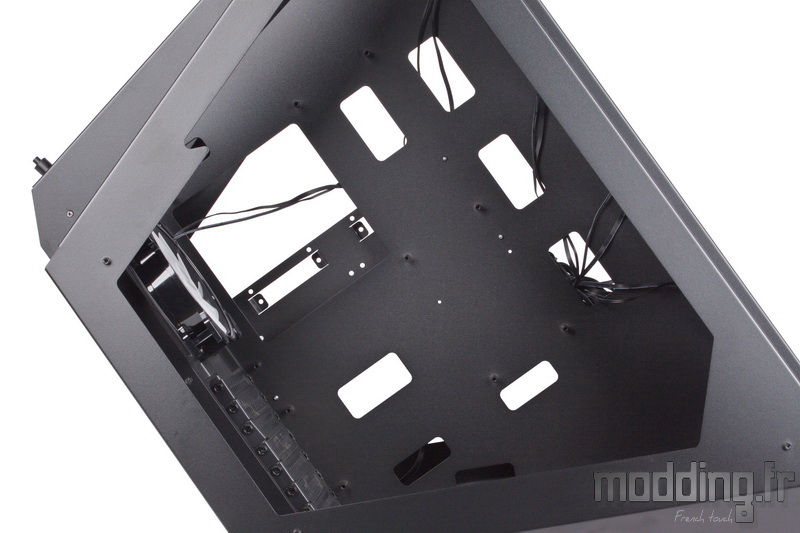

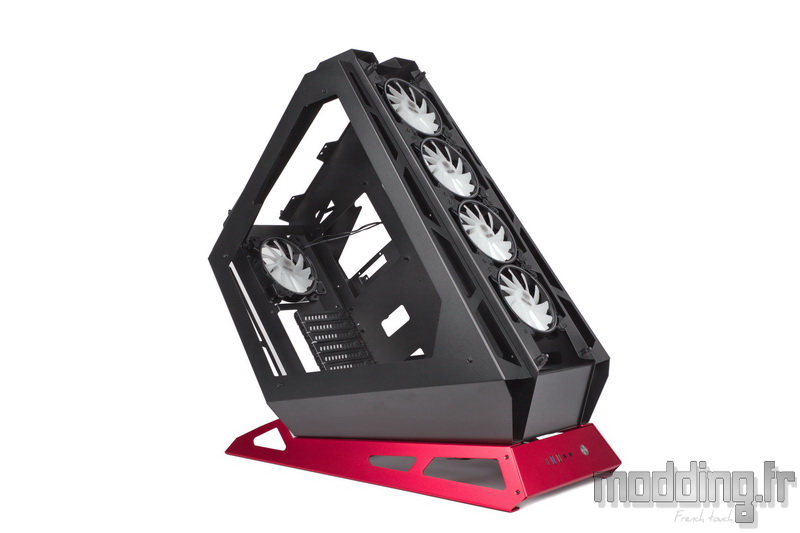

Le Big Chungus sans ses panneaux en verre trempé se sent nettement plus léger.
Le plateau de la carte mère suit logiquement l’inclinaison du boitier.
Les entretoises sont d’ores et déjà en place.
Le Big Chungus peut accueillir des cartes mères dans le format E-ATX.

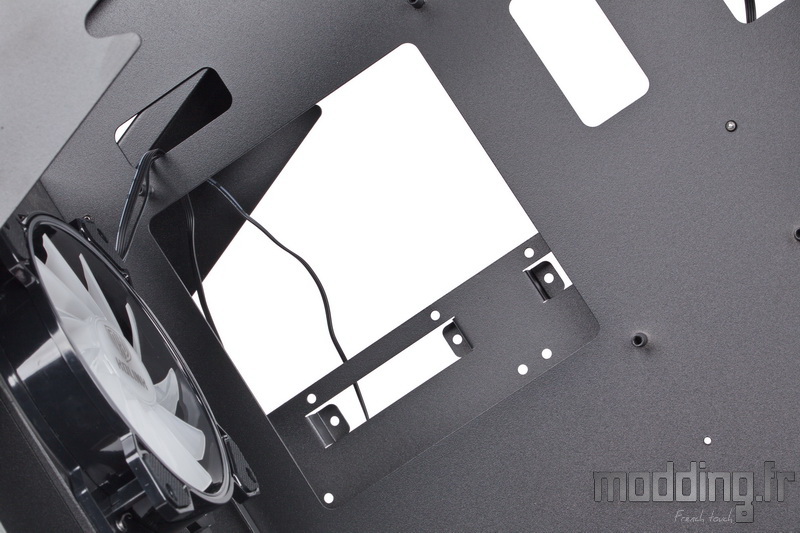

Nous avons une large ouverture afin d’accéder à l’arrière du Socket.
Cependant, nous verrons par la suite qu’elle n’est pas du tout optimale et cela sans parler de la présence du support de stockage.

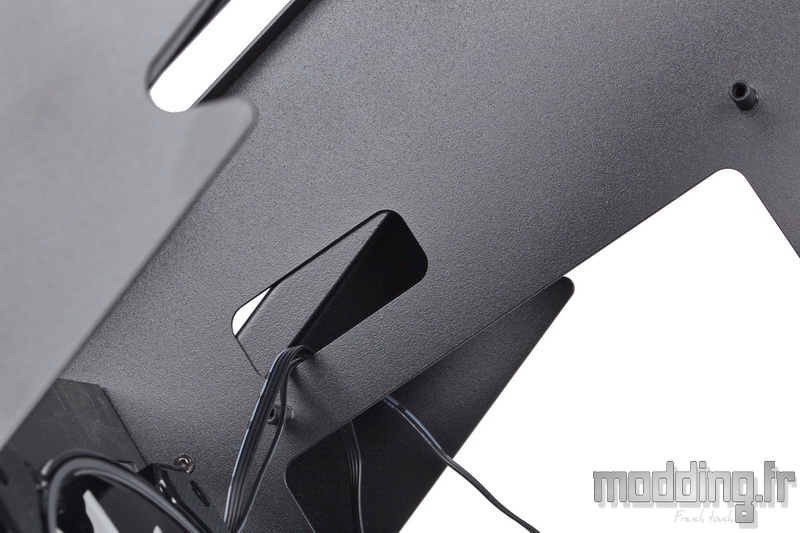

Une ouverture de forme rectangulaire prend position sur le bord supérieur du plateau de la carte mère et permet de glisser notamment le câble CPU.
Du moins s’il ne se retrouve pas coincer par la traverse en acier de la paroi controlatérale du boitier qui cloisonne sur toute sa diagonale l’ouverture en question.

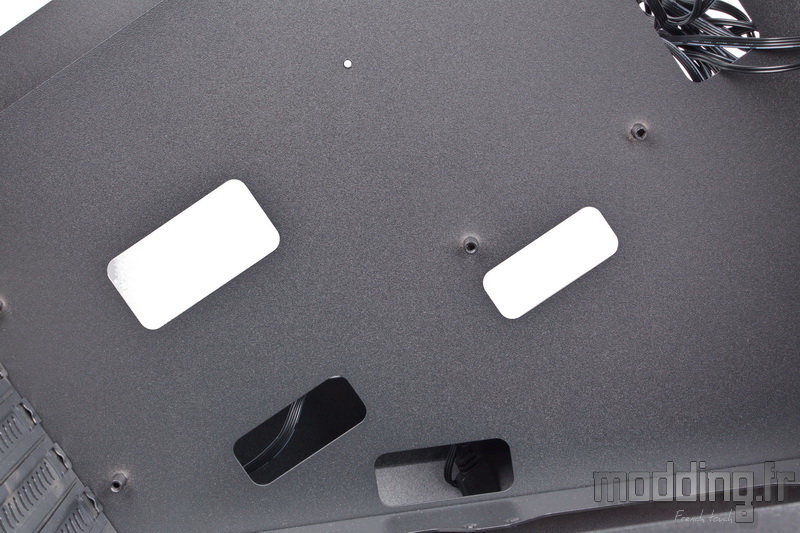

Nous avons 4 ouvertures à l’avant du plateau de la carte mère. L’une d’entre elles se destine, en raison de sa position, aux cartes mères mini ITX.
On note qu’aucun de ces passages de câbles ne bénéficie d’un quelconque grommet.
Des passages se positionnent sur le bord inférieur du plateau afin de glisser les câbles issus du boitier.
Ici aussi, nous avons une ouverture qui se dédie aux cartes mères d’une taille inférieure au format ATX.

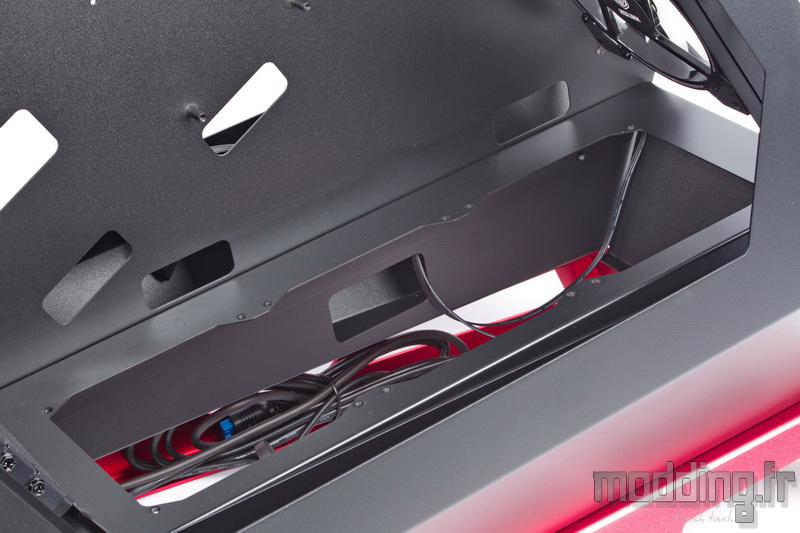

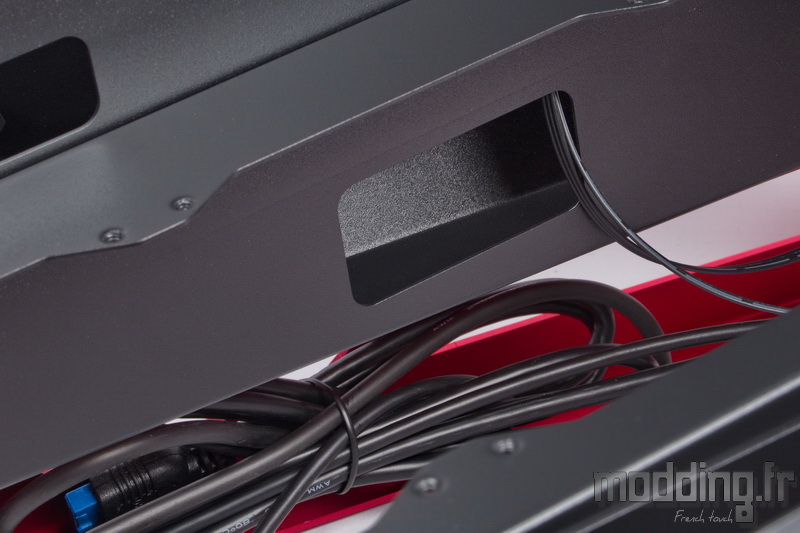

On note la présence d’une dernière ouverture parallèle à la base du châssis. Elle est essentiellement dédiée aux câbles des éventuels ventilateurs que l’on pourra disposer sur ladite base.
Une base qui est donc dotée de points de fixation afin d’accueillir jusqu’à 3 ventilateurs en 120 mm.
Mais… Nous verrons dans la rubrique montage qu’il y a un petit hic.
Bien qu’avec la présence de cette ouverture, nous vous dévoilons en partie le problème.
Une ouverture dans laquelle nous glissons les câbles du bloc d’alimentation ainsi que les câbles provenant du panneau de connectiques du Big Chungus.

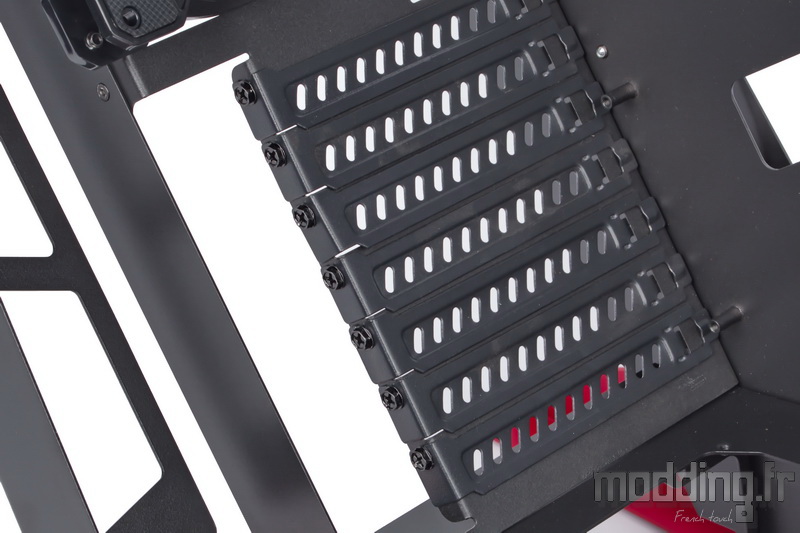

En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées à la structure du châssis par des vis classiques.

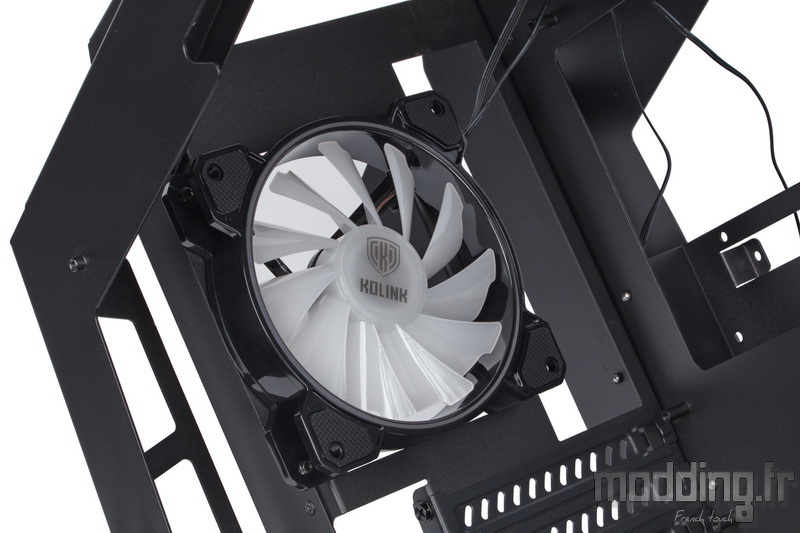

Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionné en extraction.
Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour 2 ventilateurs en 120 mm.

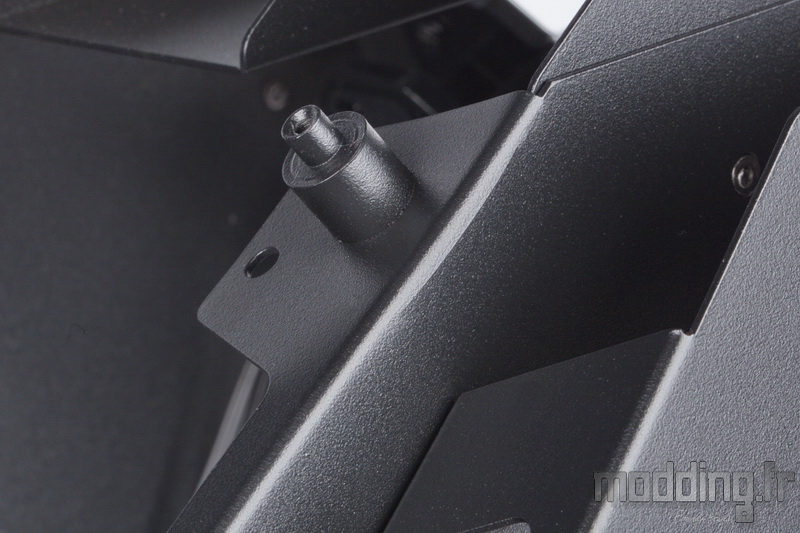

Le panneau en verre trempé vient se poser sur ces entretoises d’une dizaine de millimètres, les silentblocs englobent alors l’extrémité de chacune d’elles.
En étant plus attentif à la photo, on note que la patte en acier a subi une petite déformation lors du transport, et ce malgré les protections mises en place dans le colis.

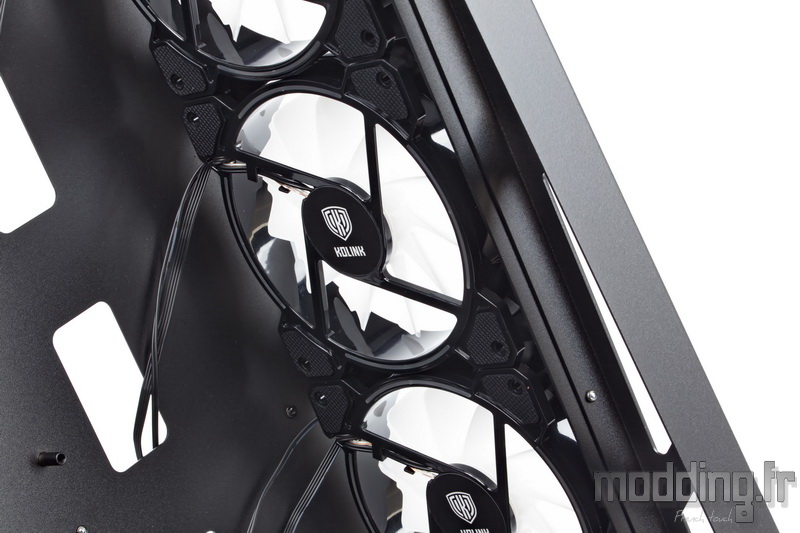

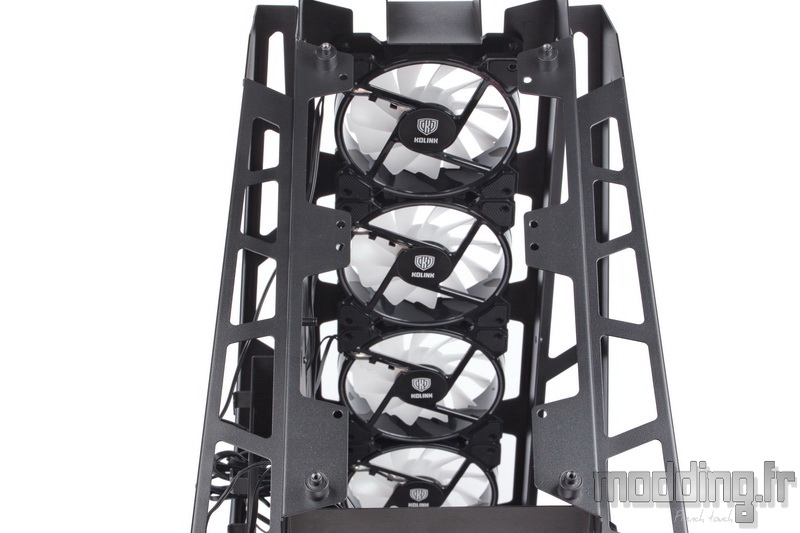

A l’avant du compartiment principal, nous retrouvons les 4 ventilateurs en 120 mm.
Côté coulisses.
Nous rappelons que le panneau en verre trempé est identique à celui qui se positionne du côté du compartiment principal, même au niveau de son aspect fumé.
Une légère teinte qui laisse entrevoir les câbles parcourant le plateau de la carte mère. La configuration n’est pas encore en place que l’on compte déjà un bon nombre de fils issus de la ventilation du Big Chungus.
Il va falloir soigner le rangement des câbles, cependant, Kolink ne semble pas disposer à nous aider dans cette tâche… En effet, nous remarquons l’absence totale de points d’ancrage !

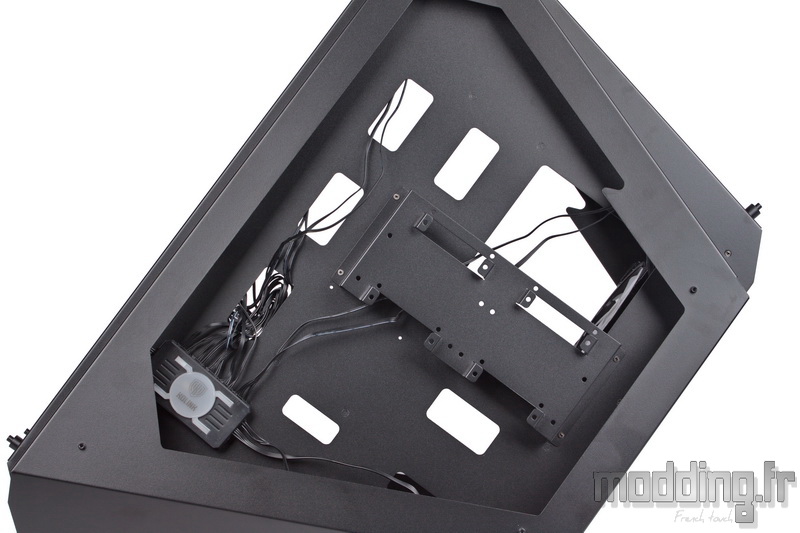

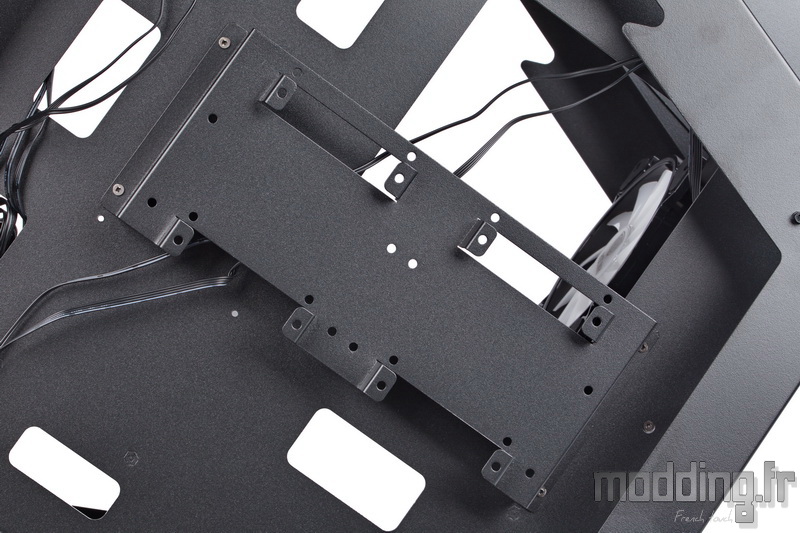

En position centrale, nous avons le support dédié au stockage.
Il peut accueillir deux disques durs 3.5″ et deux unités en 2.5″ ou alors 4 unités en 2.5″.
Cependant, Kolink ne fournit aucun silentbloc permettant d’absorber les vibrations des disques durs.

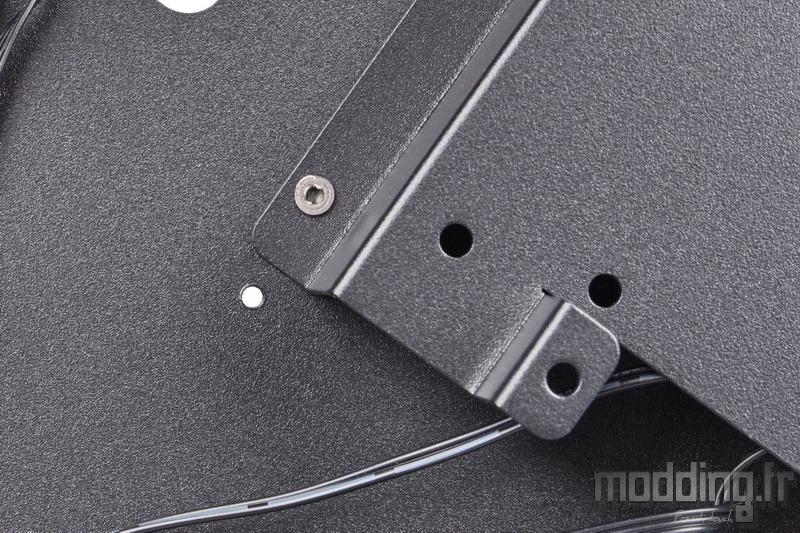

De plus, le support n’est pas amovible comme en témoigne la présence de rivets dans les 4 coins de la structure.

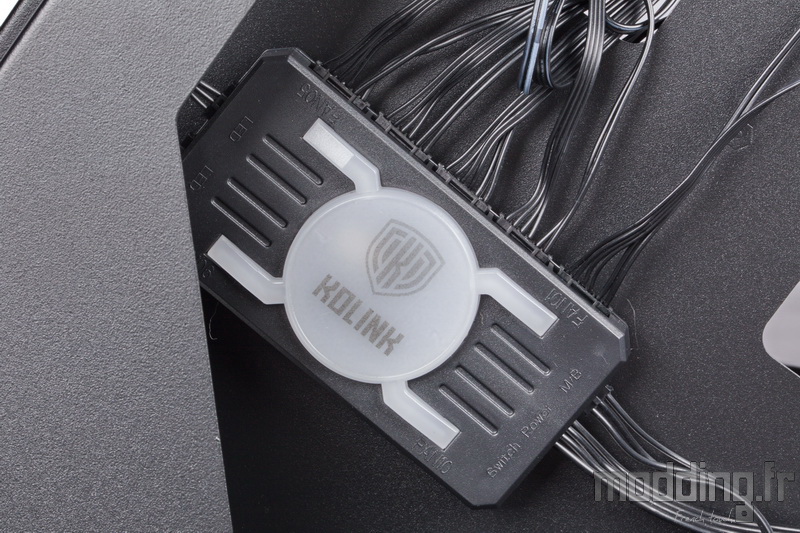

L’autre élément présent dans ces coulisses est le contrôleur aRGB sur lequel nous allons pouvoir brancher jusqu’à 10 ventilateurs de la marque ainsi que deux bandes de LED comme celles présentes sous le châssis.
Nous revenons plus en détail sur ce contrôleur dans la rubrique qui suit.
