Tests :
Config de test :

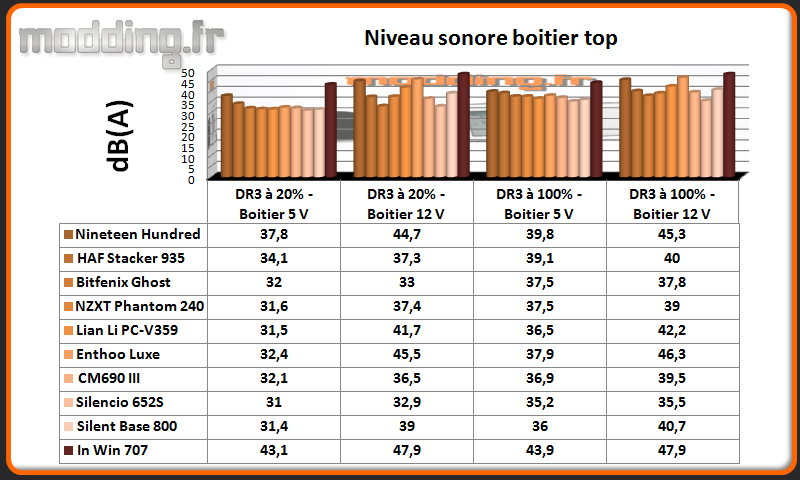

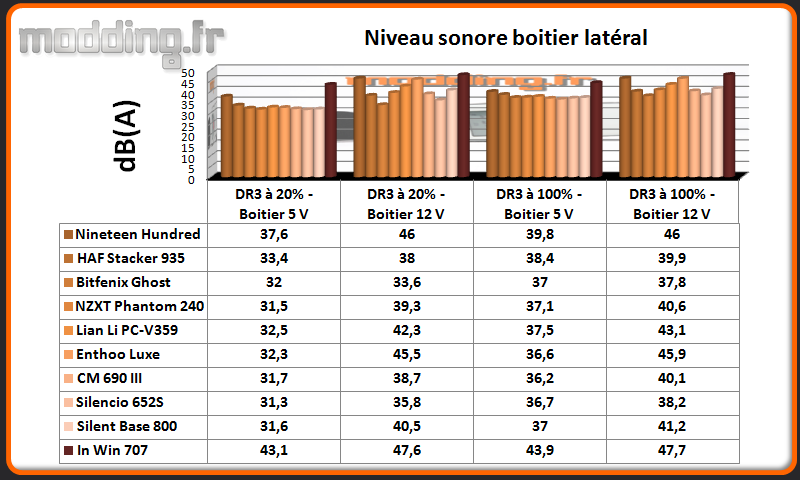

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier 5 V– Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier 12 V – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V (sauf le ventilateur arrière…), le ventirad est géré par le logiciel MSI Command Center.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, vu le temps….).

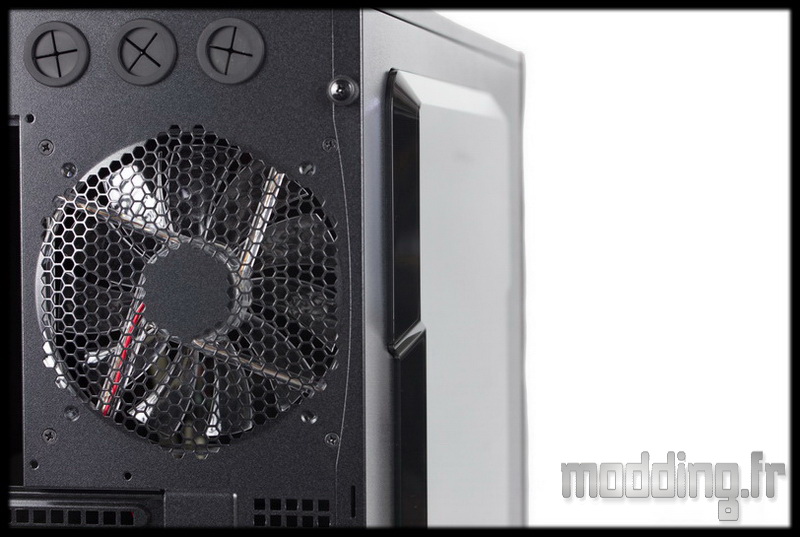

Le hic dans cet In Win 707, c’est son ventilateur arrière qui se branche en direct sur une prise Molex de l’alimentation… et donc en 12 V constant.
Du coup le niveau sonore en pâtit.
En plus, avec tout les ventilateurs du boitier en 12 V, l’ambiance sonore est telle que la modification de la vitesse de ventilation des composants ne modifie pas le volume.
Les ventilateurs du In Win 707
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

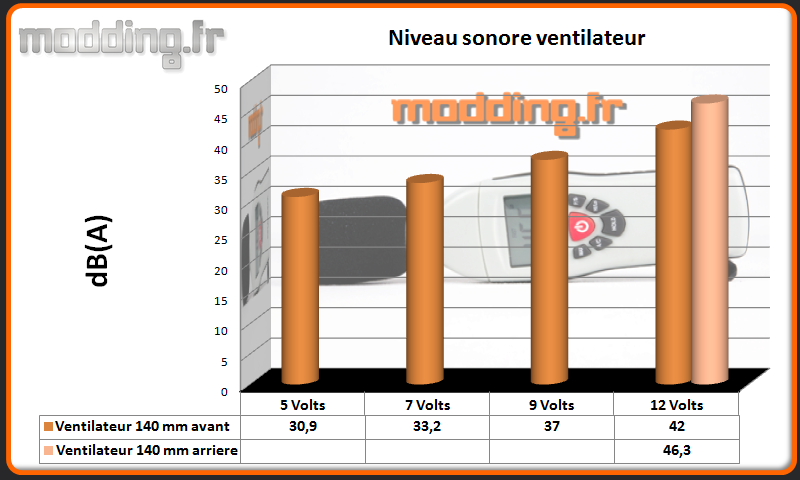

Niveau sonore

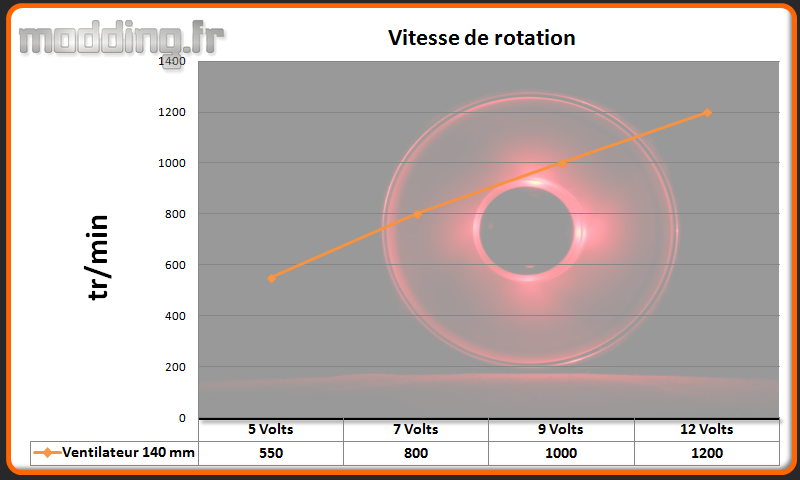

Vitesse de rotation
Les ventilateurs avant sont assez silencieux sous 9 volts et reste discret à 12 volts malgré un bruit de cliquetis à haute fréquence.
Comme on peut le constater, c’est bel et bien le niveau sonore du ventilateur arrière qui vient gâcher l’ensemble.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel MSI Command Center en mode standard :
- –> 40° = 20%
- 40°–> 60° = 20% –> 54%
- 60° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

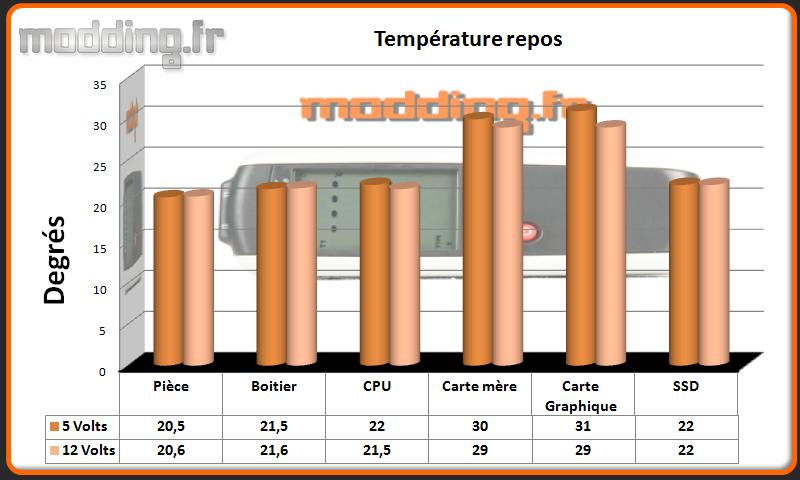

Repos

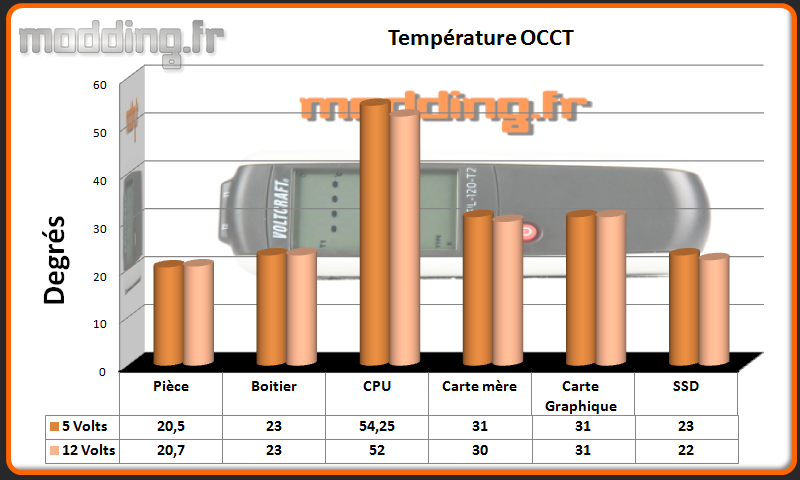

OCCT CPU

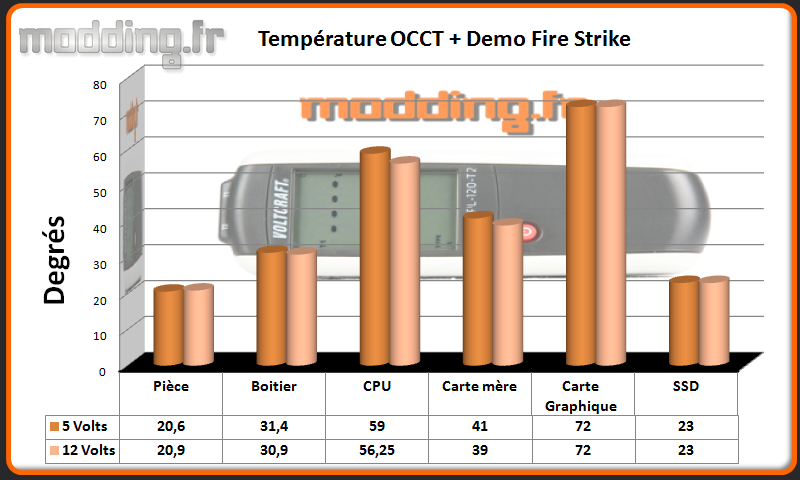

OCCT CPU + Fire Strike
Pour rappel seuls les ventilateurs avants sont modulés dans leur voltage, le ventilateur arrière branché sur la prise Molex tourne constamment à 12 V.
L’augmentation de la vitesse de rotation des deux ventilateurs ne profitent au final qu’au CPU et à la carte mère, et ce dans une faible proportion.

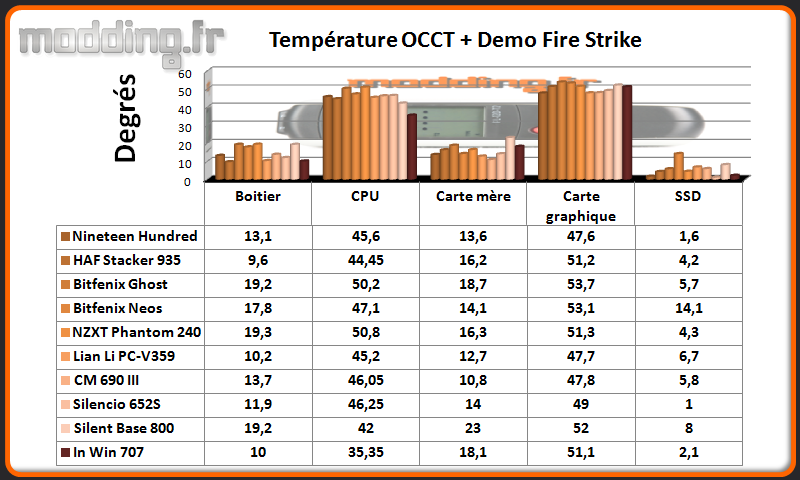

Un tableau comparatif sous une session OCCT + démo de Fire Strike avec le ou les ventilateurs du boitier à 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Plus que la ventilation du boitier In Win 707, c’est surtout l’espace ouvert dans lequel siège notre config de test qui permet d’avoir ce bon résultat.
Les dimensions internes sont propices au fait que la chaleur ne stagne pas dans un endroit confiné.
