Démontage :

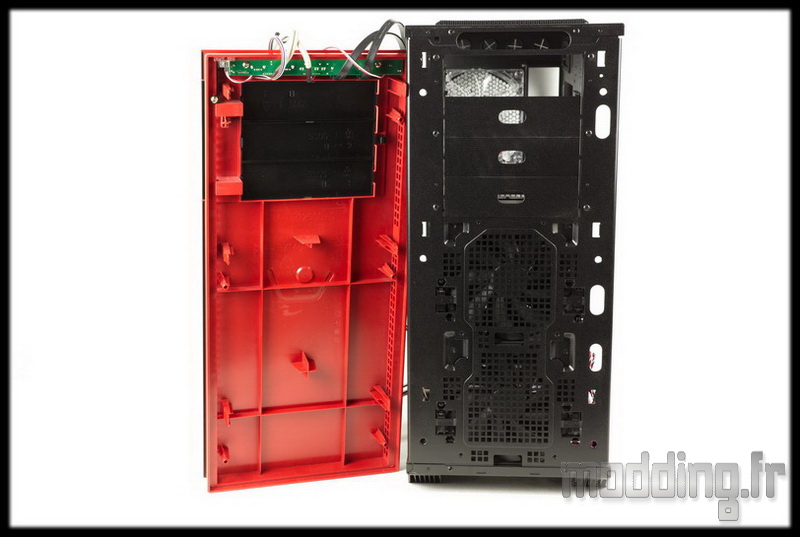

La façade est clipsée au châssis par 3 plots de chaque coté.
L’emplacement des deux ventilateurs à l’avant du boitier ne contient aucun filtre… De plus l’accès aux deux ventilateurs en 140 mm présents se fait par l’intérieur du châssis.
La façade du châssis comporte une grille qui n’est pas vraiment optimisée pour le passage de l’air vers ces deux ventilateurs.

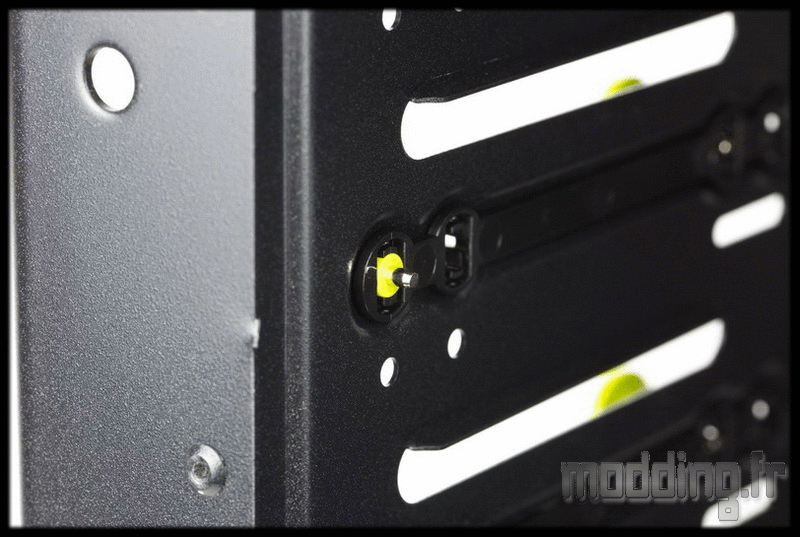

On en profite pour regarder à l’intérieur de la baie 5.25″ et ainsi apprécier le fonctionnement du système de fixation qui se fait en appuyant sur les plots.
Les cages HDD sont fixées au châssis par des vis classiques 6.32.
La cage supérieure comporte 5 tiroirs et est fixée par deux vis. Elle coulisse sur deux glissières présentes sur le bas de la baie 5.25″.
La cage inférieure est fixée par une seul vis.
Elle est maintenue à l’arrière par deux encoches présentes sur le châssis du boitier.

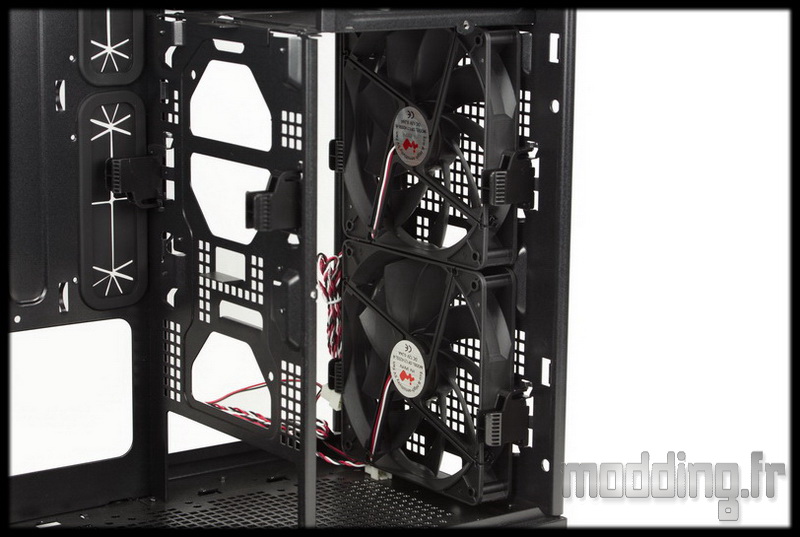

Une fois les cages retirées, nous avons accès aux deux ventilateurs en 140 mm.
Ces ventilateurs sont maintenus par un système de clips plastique.
Ces clips se fixent sur le châssis par ces encoches.
Nous avons deux emplacements en fonction du diamètre du ventilateur.
L’emplacement libérée par la cage inférieure permet de mettre en place le deuxième ventilateur en 120 ou 140 mm sur le bas du châssis.
Ou de disposer un couple ventilateur/radiateur 240-280 pour du watercooling.
L’espace maximale est fixée par la paroi intermédiaire du châssis maintenant les cages HDD : 58 mm.
Le top du boitier comporte la grille Mesh, celle-ci est filtrée.
Cependant elle n’est pas amovible…. en effet la grille comporte des pattes qui viennent s’insérer sur le haut du châssis. De plus le filtre fait partie intégrante de la grille.
Au niveau de la façade, les caches baies sont maintenues par des petits ergots qui se clipsent à l’armature de ladite façade.
C’est par l’intérieur que l’on a accès à ces clips.
Le PCB vert du panneau avant fixé à la façade par deux vis.
Les 4 pieds peuvent être retirés. Chacun d’eux est fixé au châssis par une seule vis.
Les 6 modules qui permettent de clipser les ventilateurs.
Les deux cages HDD.
L’In Win 707 comporte deux ventilateurs en 140 mm à l’avant. Cadre noire et pales noires, ces dernières sont au nombre de 9.
Peu d’information sur ce ventilateur si ce n’est sa référence : DF121425SL-A, son ampérage : 0.24 A, et donc sa puissance consommée : 2.88 W.
Le câble est de type trois fils (blanc, rouge et noir) et se termine par une prise 3-pins (femelle) couplée à une prise 3-pins (mâle).
Ils aiment bien les doubles prises chez In Win…
Le ventilateur à l’arrière arbore le même diamètre de 140 mm et le même design à la différence d’être totalement translucide.
De plus, il comporte un système d’éclairage par Leds.
Pas d’autres informations mis à part la référence : A1425L125, son ampérage : 0.30 A, et donc sa puissance consommée : 3.6 W.
Au niveau du câble, il est constitué de seulement deux fils et se termine par une prise Molex…. Ce qui implique que le ventilateur ne sera alimenté qu’en 12 V….
Il faudra jouer de la soudure ou trouver un adaptateur pour le câbler avec une prise 3-pins, histoire de pouvoir moduler sa vitesse de rotation par le biais d’un rheobus.
Fin de compte, je retire ce que j’ai dit plus haut à propos des doubles prises…
Voilà les éléments que l’on a pu retirer du boitier…. c’est à dire pas grand chose….
Tout le reste est riveté…
Par contre, on reconnait que l’ensemble est bien rigide, avec des plaques d’acier bien épaisses qui justifient les 11 kg du In Win 707.
