Montage :
On commence par la mise en place du lecteur optique.
On ouvre la porte de la façade et on retire le cache baie en exerçant une pression sur les ergots par l’intérieur de la baie. La petite taille de ces ergots ne facilite pas la tache…
Ensuite on glisse le lecteur dans son logement jusqu’à voir ses trous coïncider avec ceux de la baie.
C’est à ce moment que l’on peut securiser la fixation en appuyant sur les boutons jaunes acidulés du système de fixation sans outil.

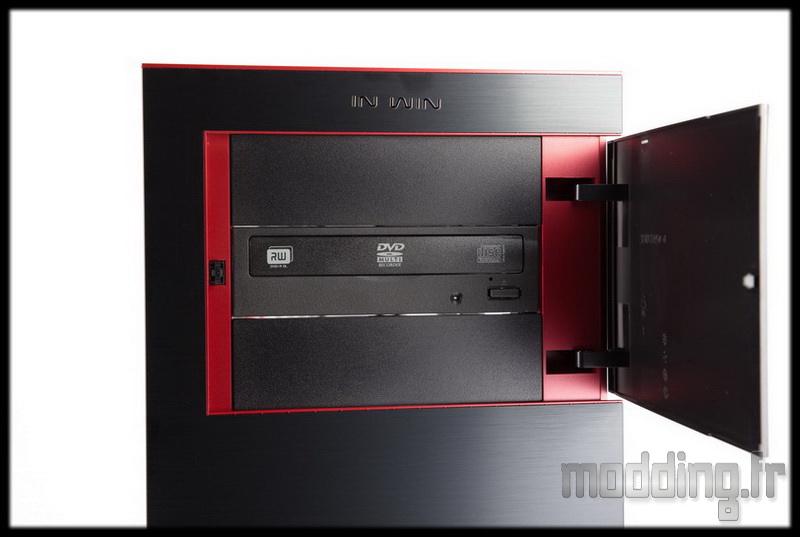

Le lecteur rentre parfaitement au sein des deux autres caches.
Du coté coulisse, les petites languettes exercent une légère pression sur la paroi du lecteur, en plus des deux petits ergots qui se logent dans les trous dudit lecteur.
Si ce n’est pas suffisant, on peut toujours prendre son tournevis cruciforme et mettre en place deux vis classique.
Le dispositif permet la mise en place de rheobus… enfin, à condition que celui-ci ait une façade plane. Sinon on ne pourra plus fermer la porte….

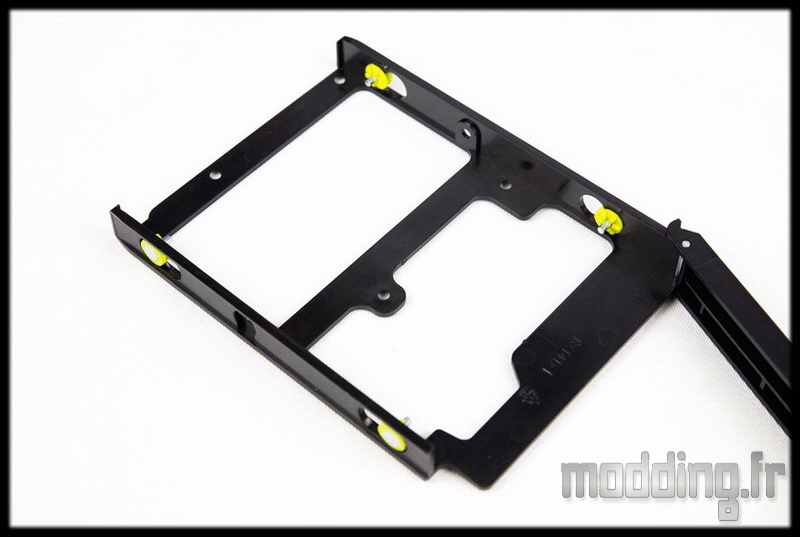

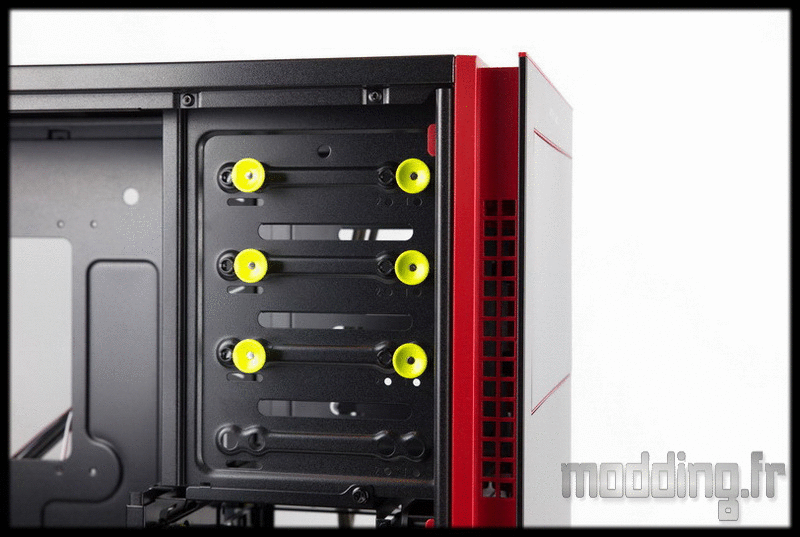

Le disque dur 3.5″ se loge dans le panier de la cage HDD.
La fixation se fait sans outil, grâce aux ergots montés sur silentblocs.
On présente le disque dur sur les deux premiers ergots latéraux de façon à les faire coïncider avec les trous de l’unité de stockage.
On exerce une torsion sur la base du tiroir pour mettre en place le disque sur les deux autres ergots.
Le SSD ou l’unité de stockage 2.5″ utilise le même tiroir. Il n’y a pas d’emplacement spécifique au SSD.

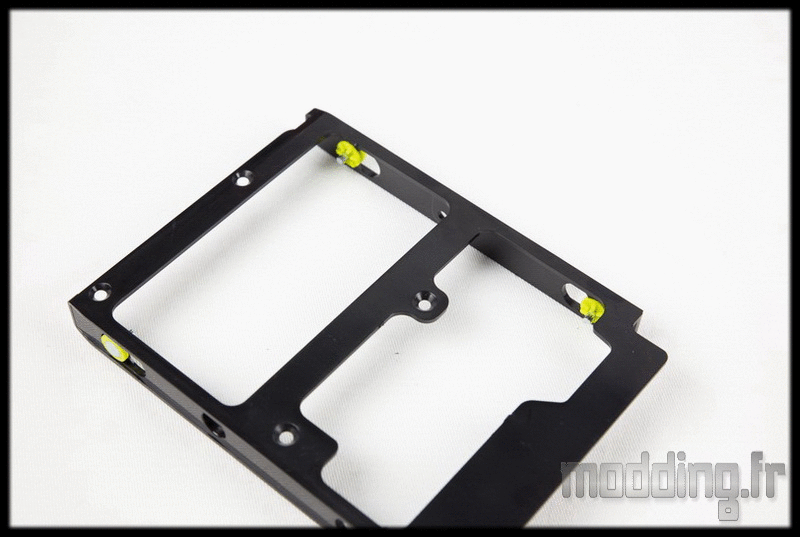

Le tiroir est pourvu sur sa base de 4 trous. On prend le tournevis cruciforme et 4 vis spécifiques présentes dans le bundle.

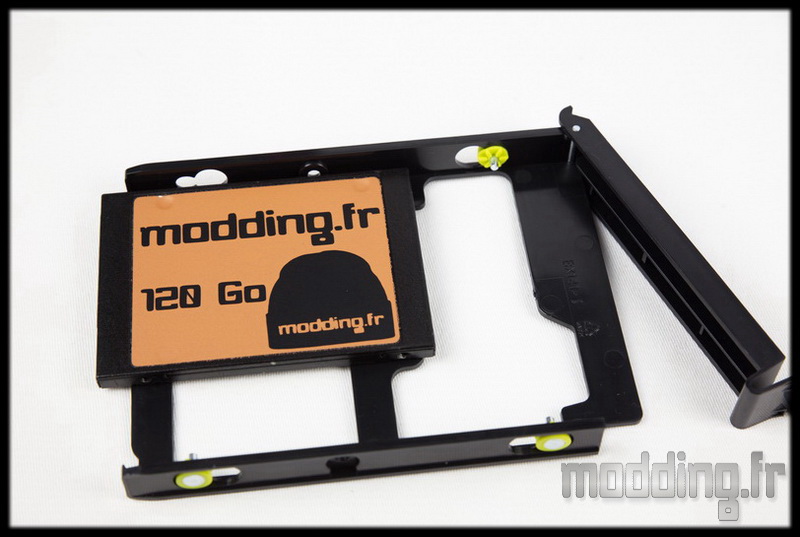

On retourne le tiroir, on glisse le SSD et…. on retire l’un des silentbloc qui gène la mise en place…
Ne reste plus qu’a visser.
Mais pourquoi ne pas vouloir centrer le SSD au milieu du tiroir…???
On remarque la couleur des silentblocs : jaune acidulé…

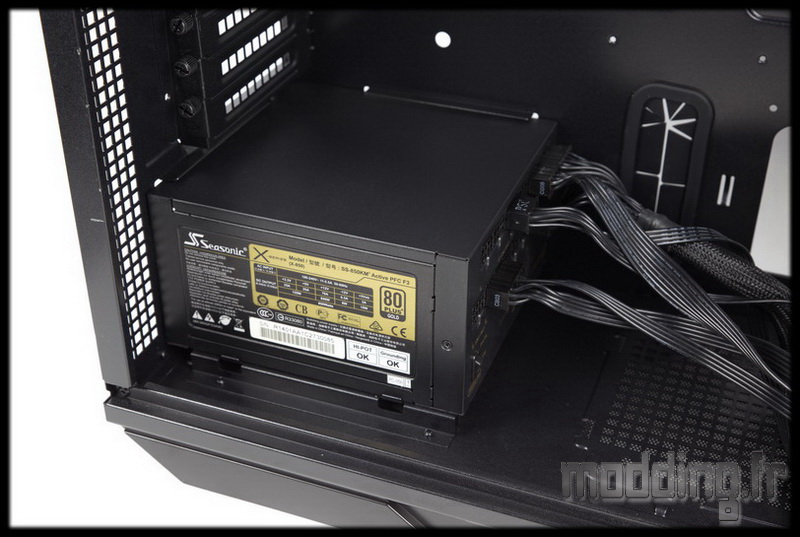

Le bloc d’alimentation prend place sur les deux rails. L’installation se fait sans difficulté.
Les deux cales en caoutchouc présentes dans le bundle nous laisse perplexe quant à leur mise en place au niveau de l’installation….

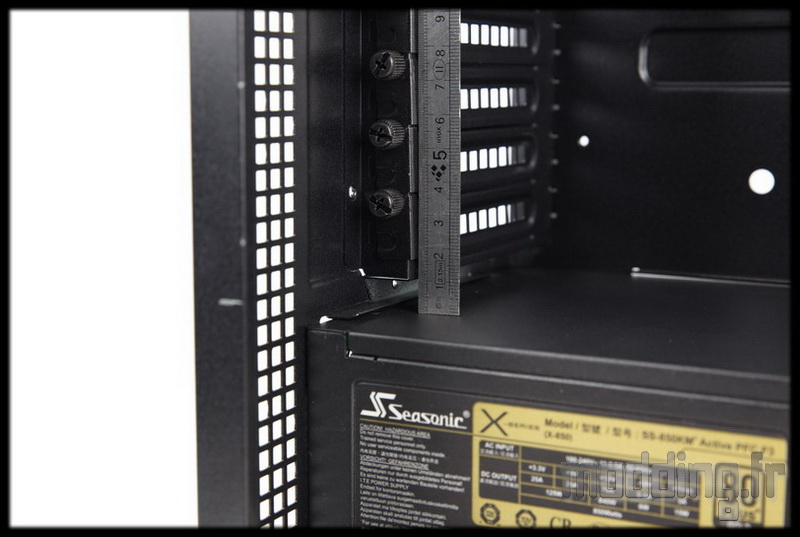

Nous avons un bel espace entre l’alimentation et le début des équerres PCI.
Pourquoi mettre en avant ce detail? car nous sommes sur modding.fr et c’est un détail important quant on veut réaliser son cache alim!

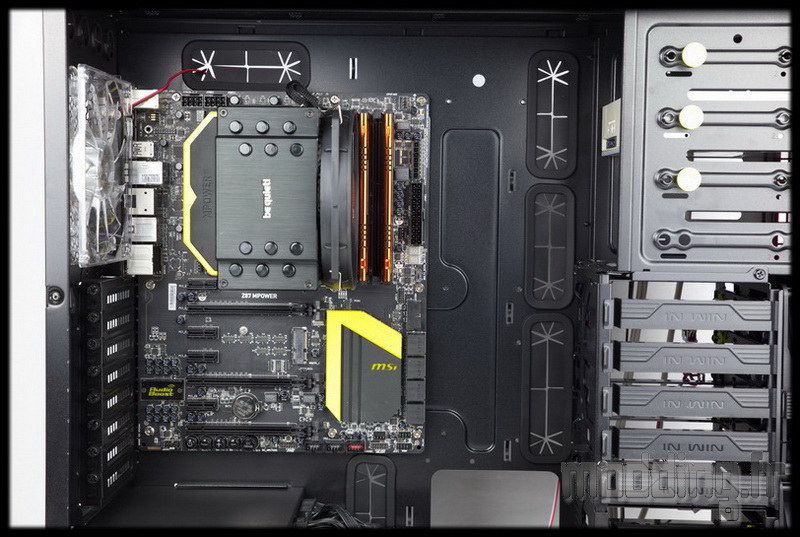

Pas de soucis d’installation pour notre carte mère. Le boitier acceptant le format E-ATX, il y a de la place tout autour!
Il y aurait aussi de la place pour mettre une deuxième rangée d’ouvertures munies de grommet pour être au plus prés de notre carte mère ATX…
Au niveau du ventirad, notre Dark Rock 3 est à son aise! nous avons 206 mm de disponible !!!

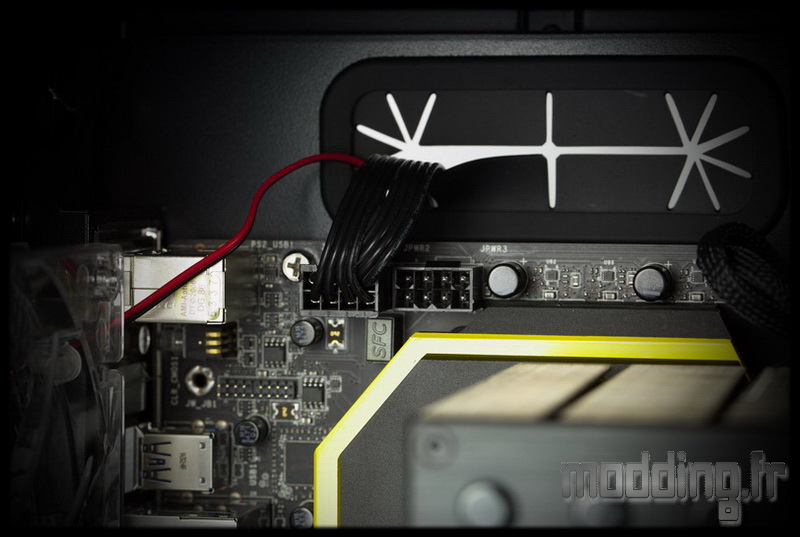

Du coté du branchement du câble CPU, pas de problème! Il n’y a pas besoin d’anticiper le branchement sur la carte mère avant l’installation de celle-ci au sein du boitier.
De plus le passage de câble est conséquent.

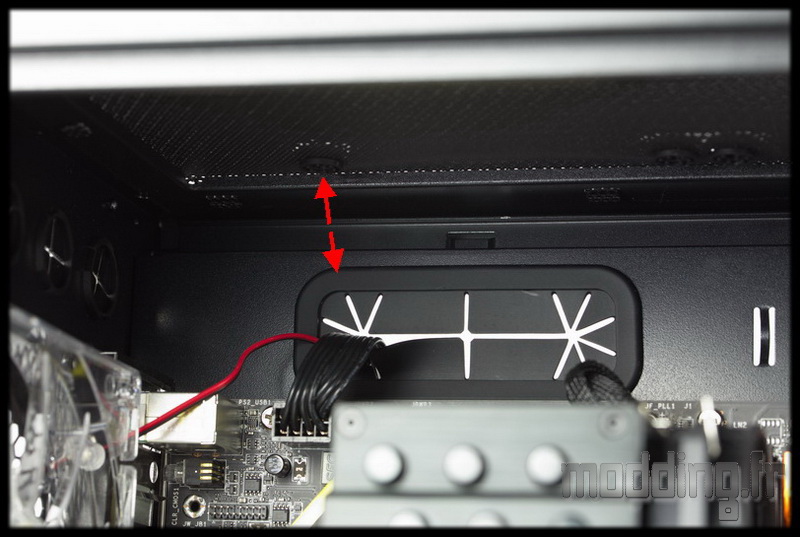

Cependant, son emplacement merite d’être décalé plus en arrière pour gêner au minimum la mise en place d’un radiateur sur le haut du boitier.

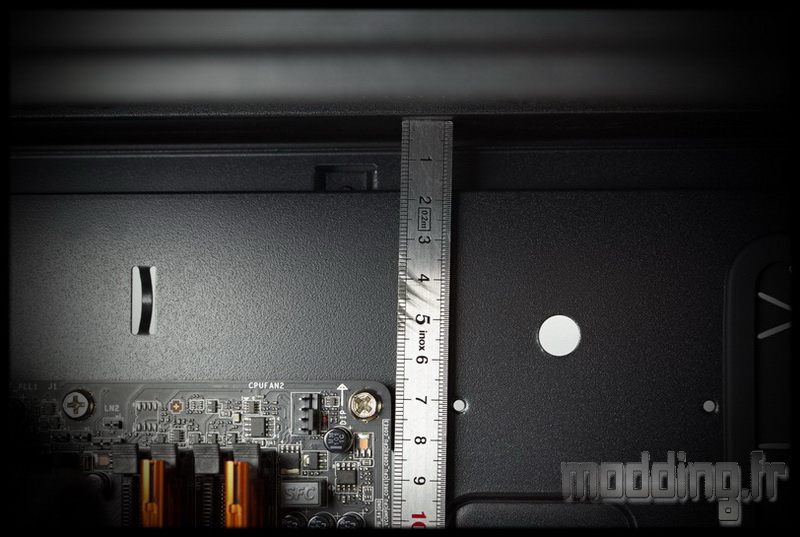

La place est conséquente à ce niveau : 65 mm.
De quoi caser un radiateur 360.

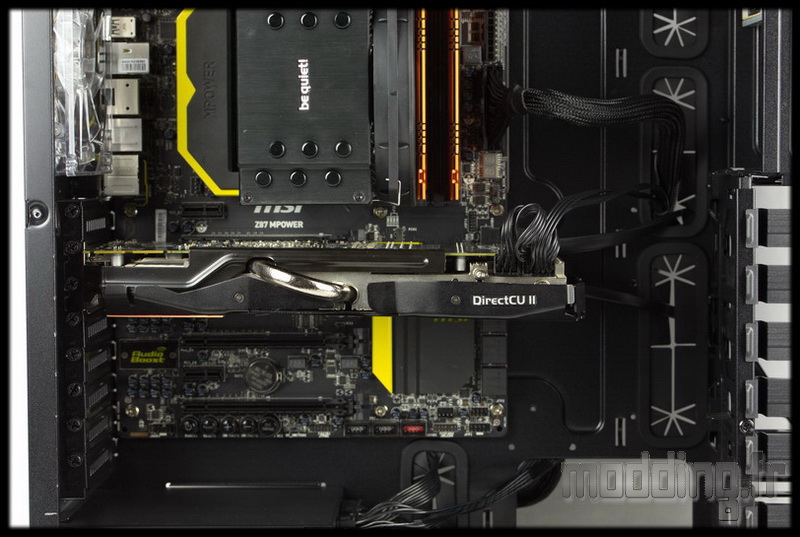

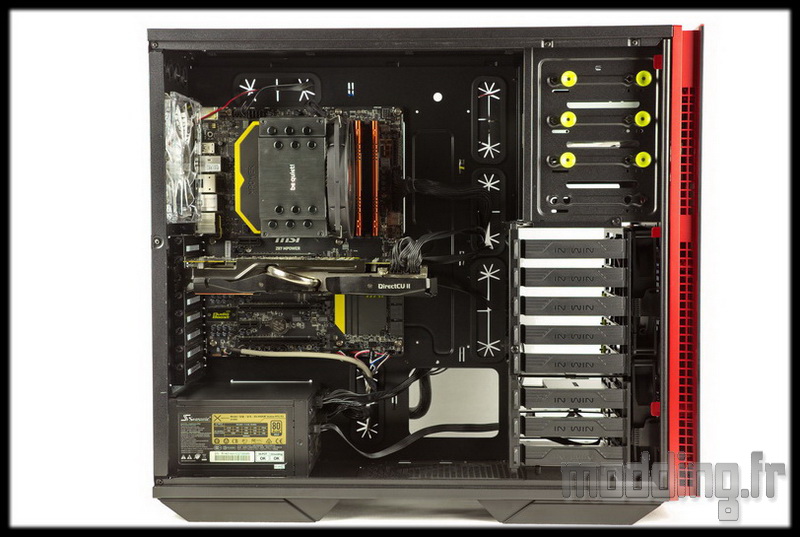

Nous avons 365 mm de disponible pour les cartes graphiques!!! de quoi donner de l’espace à notre R9 280X.
De part sa profondeur assez importante, le boitier In Win 707 peut causer quelques soucis d’aménagement des câbles d’alimentation, surtout d’un point de vue longueur.

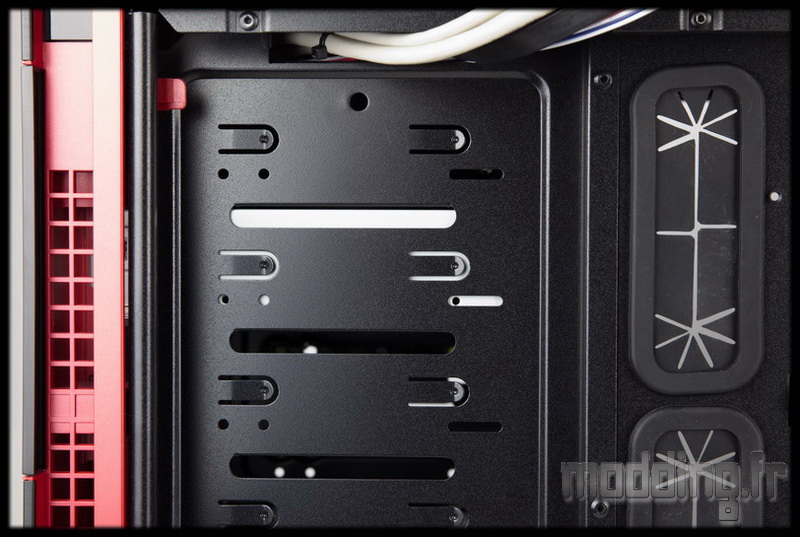

Nous avions mentionné l’emplacement des ouvertures par rapport à la carte mère, nous avons aussi la distance qui augmente entre le bloc et les cages HDD.

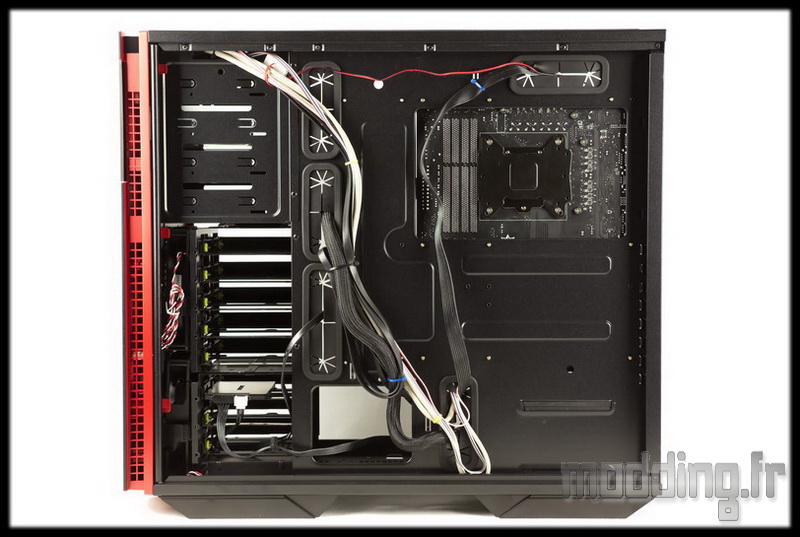

Globalement le rangement des câbles ne pose pas de problème.
Il y a de la place. Il faudrait juste 3-4 points d’ancrage supplémentaires, notamment sur la partie arrière du boitier, pour parfaire la chose.

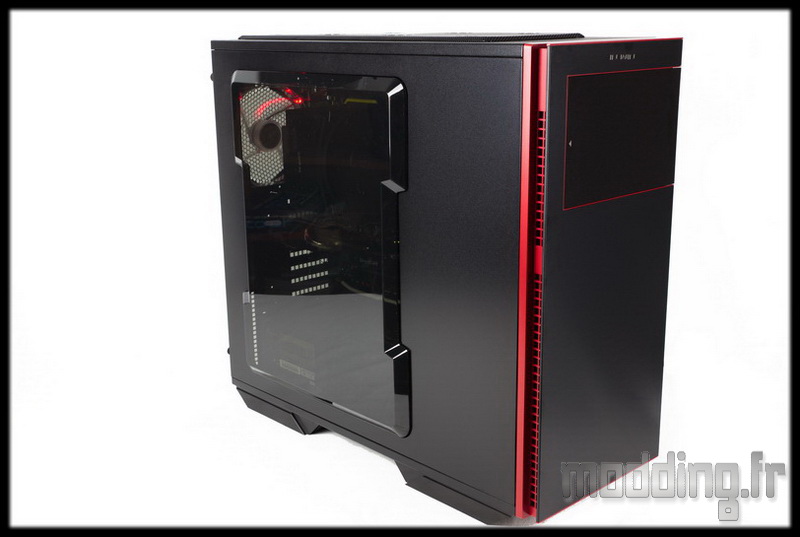

On ferme les portes latérales.
On branche l’alimentation sur le secteur et on allume.
La vitre teintée laisse entrevoir les Leds rouges du ventilateur arrière, ce qui va bien avec le thème rouge et noir du boitier.
Mais du coup… la Led activité disque jure un peu avec sa couleur orange même si on aime cette couleur chez modding.fr.
Mais c’est surtout la Led Power qui dénote avec sa couleur bleue….
