L’extérieur :

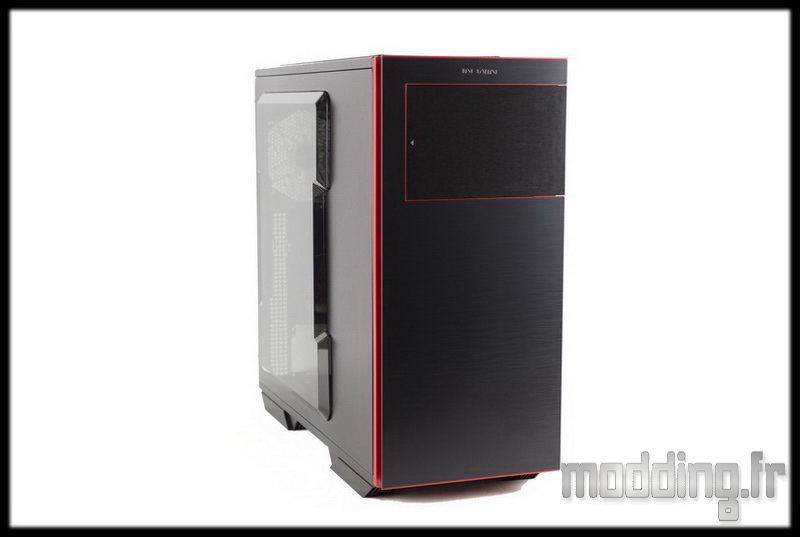

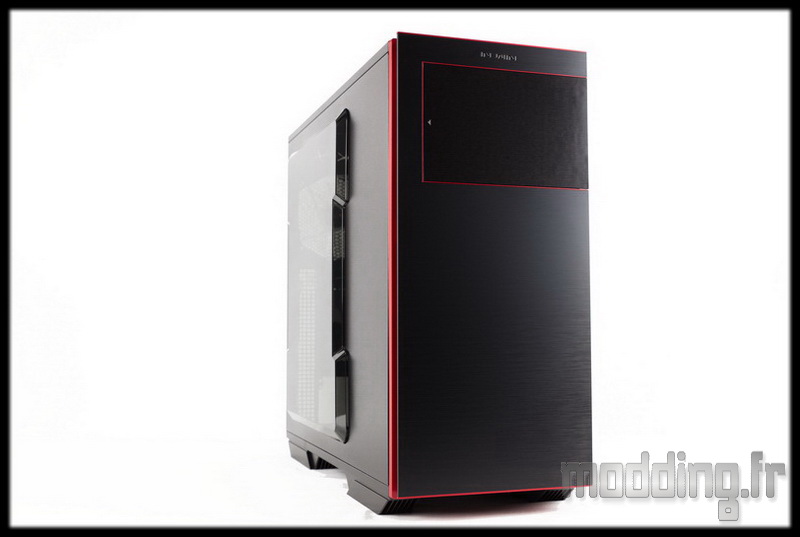

In Win 707! tout de noir vêtu avec une petite touche de rouge concentrée sur la façade du boitier.
La vitre acrylique teintée, avec son design particulier, donne du relief à l’ensemble.
Sans elle, le boitier ressemblerait à un monolithe.
Ses dimensions sont : 243 mm de large sur 582 mm de profondeur pour une hauteur de 532 mm.
Il pèse 11.4 kg d’acier et de plastique.

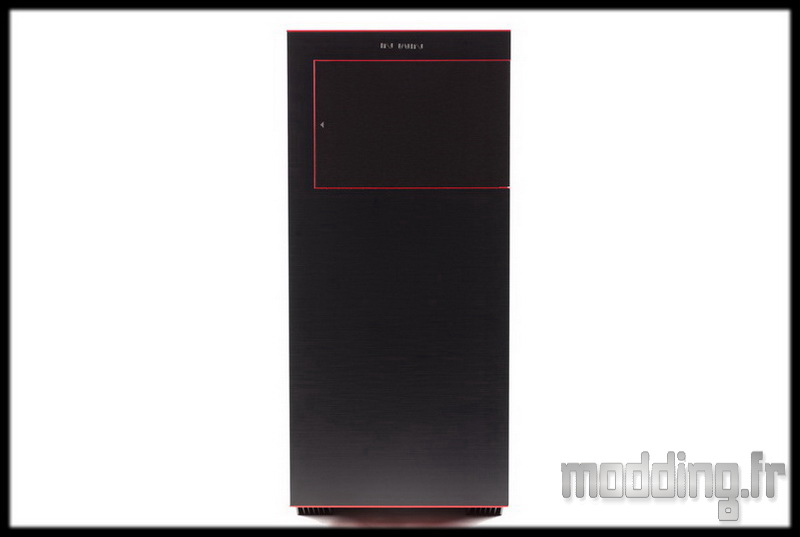

La façade est pleine et plane!
Sobre, avec ce noir reprenant l’aspect d’aluminium brossé.
Seul des liserés rouges viennent égayer l’ensemble.
Ils se situent au niveau du bas et du haut de la façade ainsi qu’autour d’une petite porte.
Effet voulu ou ….pas, nous avons une différence de teinte entre le noir de la façade et celui de la porte.

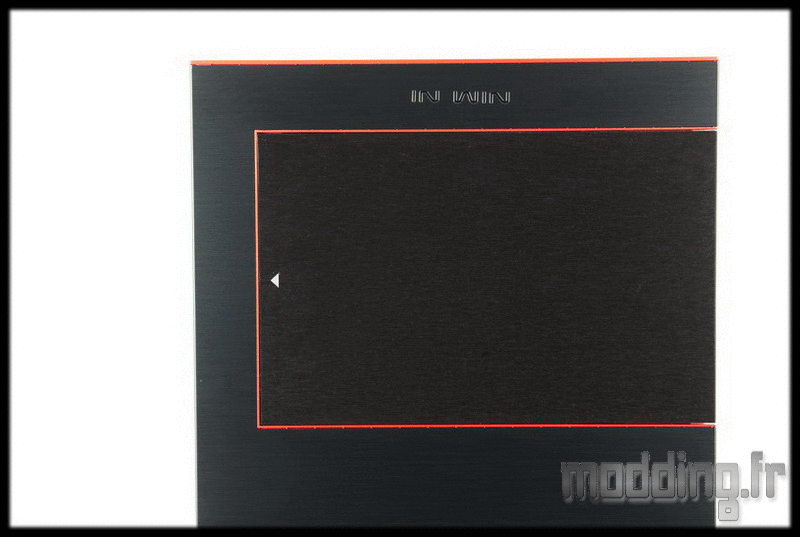

Une pression sur le triangle dessiné permet l’ouverture de la porte.
Bon, elle ne s’ouvre pas automatiquement en grand comme sur l’animation… il faut l’aider un peu.

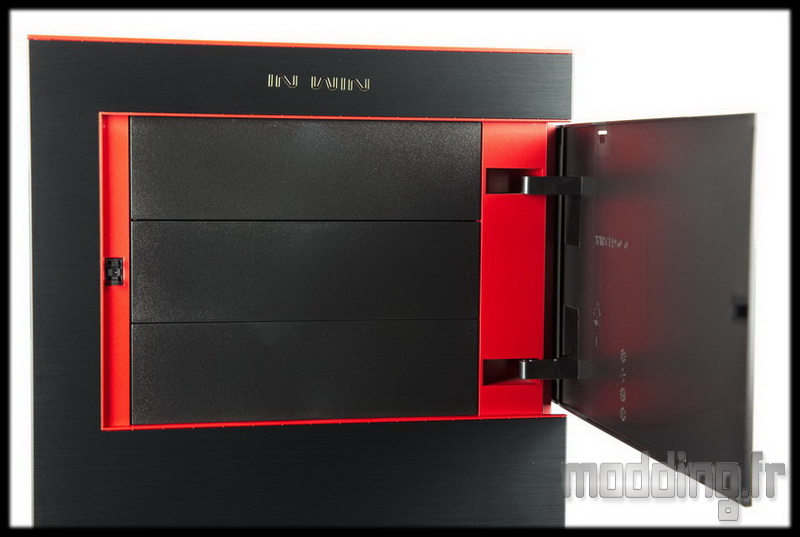

Elle donne sur trois caches de la baie 5.25″.

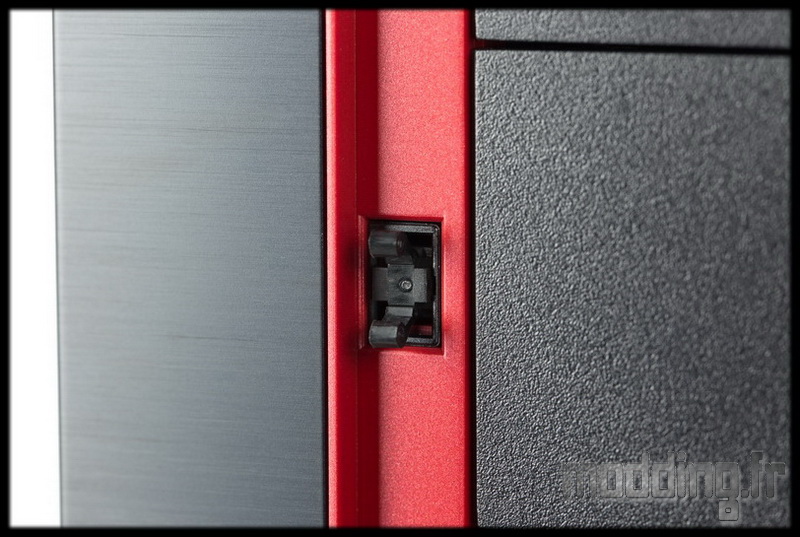

Le système de fermeture/ouverture monté sur ressort.

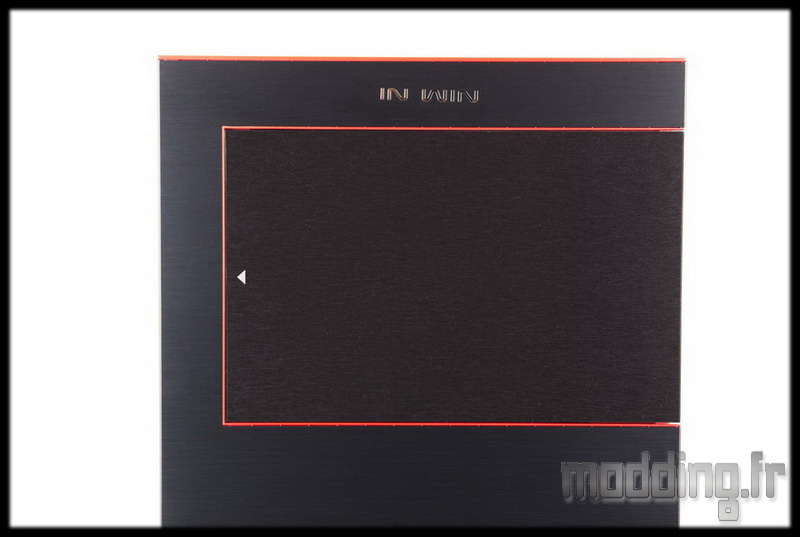

Au dessus de la porte, nous avons le logo In Win en lettres brillantes.
Dans cet angle de vue on note bien la différence de teinte ainsi que l’aspect brossé entre la façade et la porte.
Au delà, nous apercevons le panneau avant ainsi que le haut du boitier sur lequel nous reviendrons plus tard.
Le tour de la façade est rehaussé par un beau rouge métallisé.

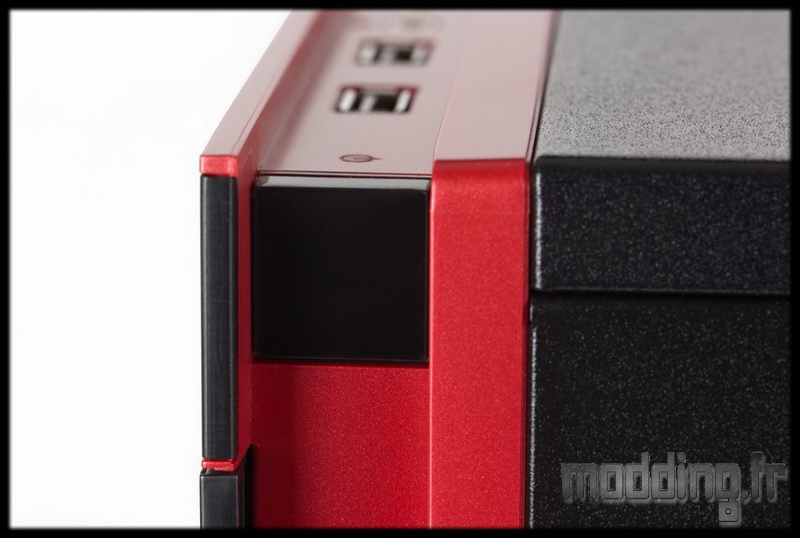

Ce pourtour intègre donc la connectique du panneau avant …
… Ainsi que le bouton Power.

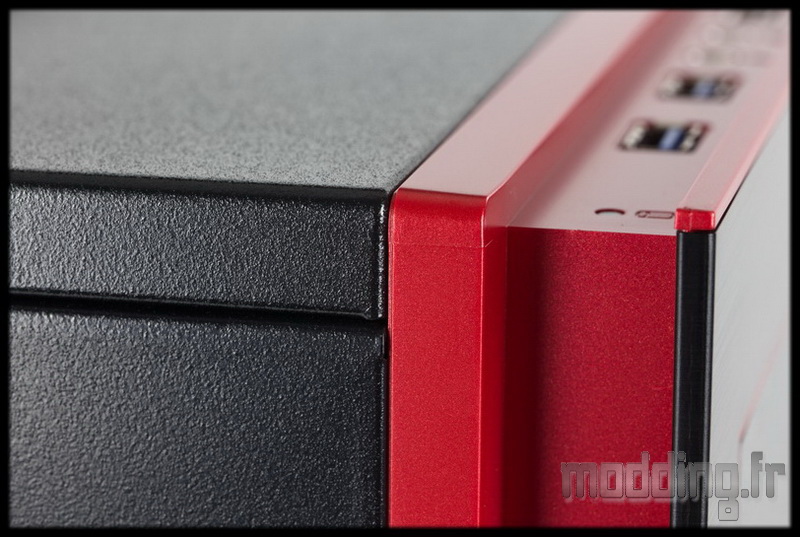

On remarque l’aspect granité du reste du boitier. Toutes les parties métalliques sont recouvertes de cette peinture noire avec ce grain légèrement prononcé.

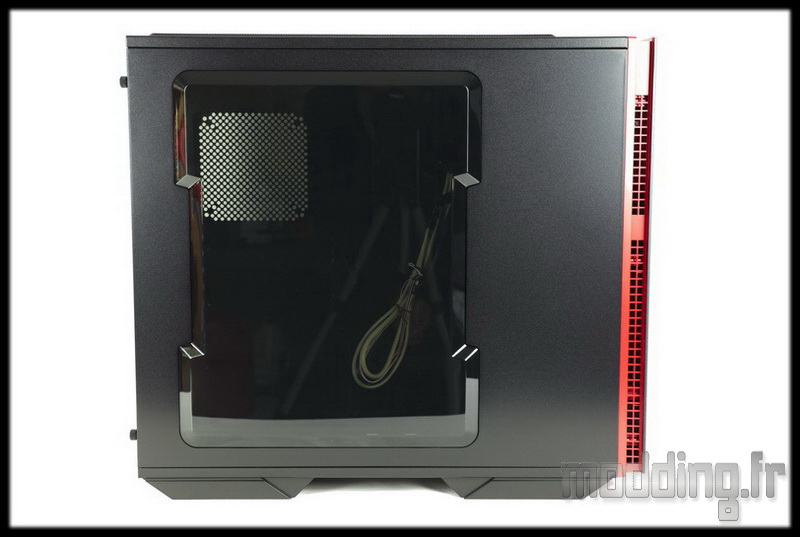

On continue sur la porte principale occupée, sur les deux tiers de sa surface, par une vitre acrylique d’aspect teinté.

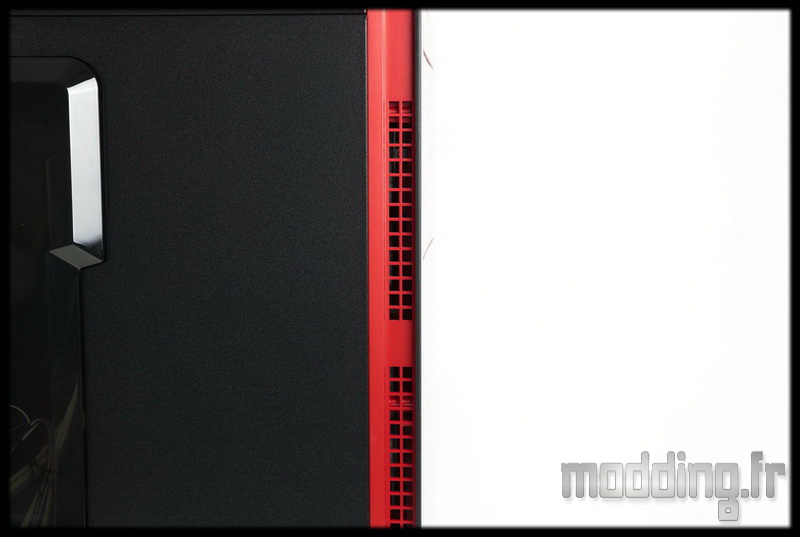

On note que le pourtour rouge de la façade est muni de petites ouvertures carrées qui facilite le passage de l’air pour venir alimenter les ventilateurs disposés à l’avant du boitier.

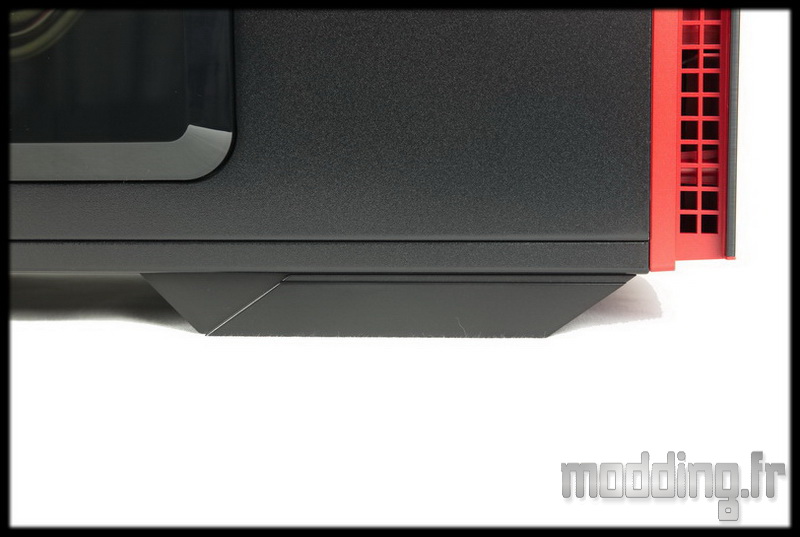

Le In Win 707 repose sur 4 larges pieds en plastique qui relèvent le boitier de 26 mm.

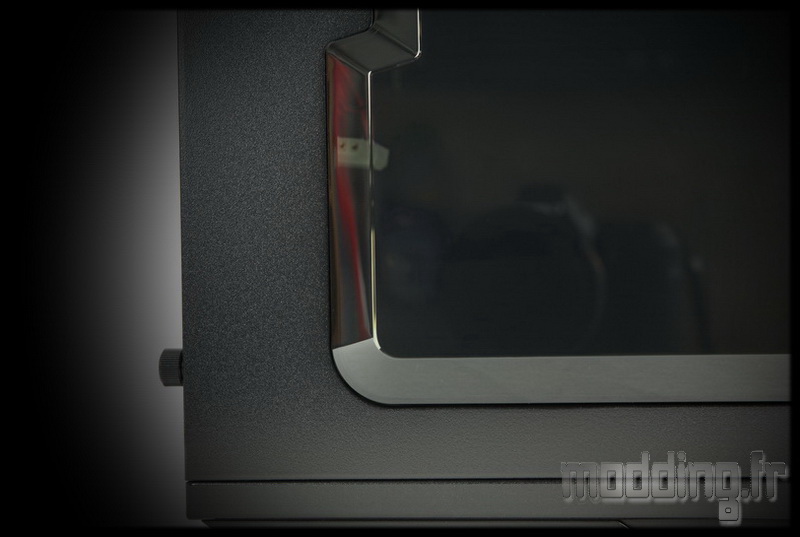

La vitre adopte un dessin fait de coins arrondis et de recoins anguleux.
De plus elle n’est pas plane, elle émerge de la porte latérale avec un biseau sur tout le périmètre.
L’ensemble donne une sacré allure!

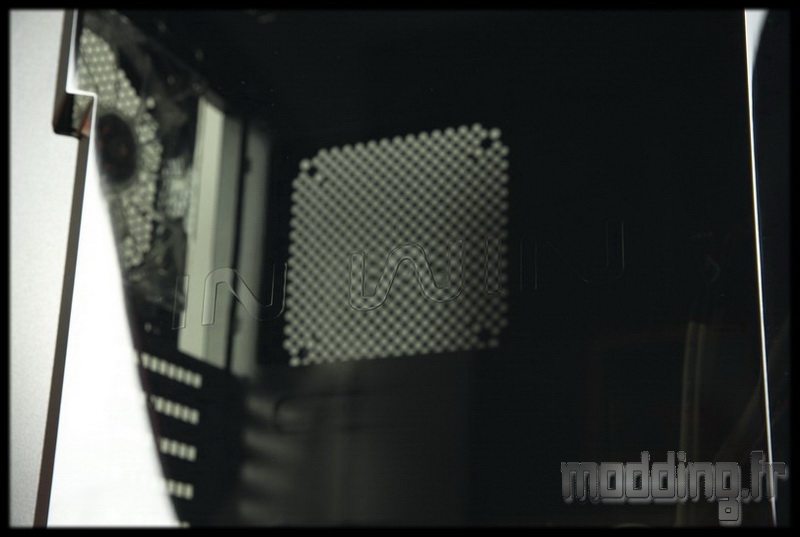

D’ailleurs In Win signe, de façon discrète, son oeuvre…

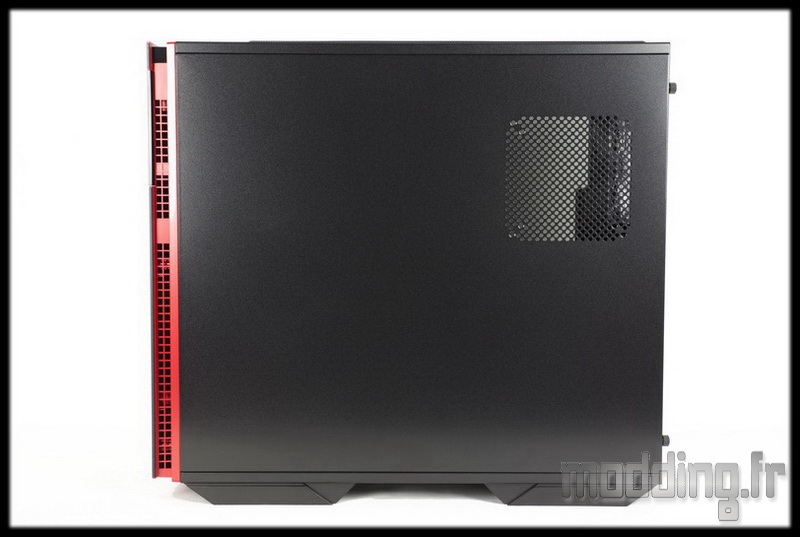

La porte contro-latérale est quasiment pleine.

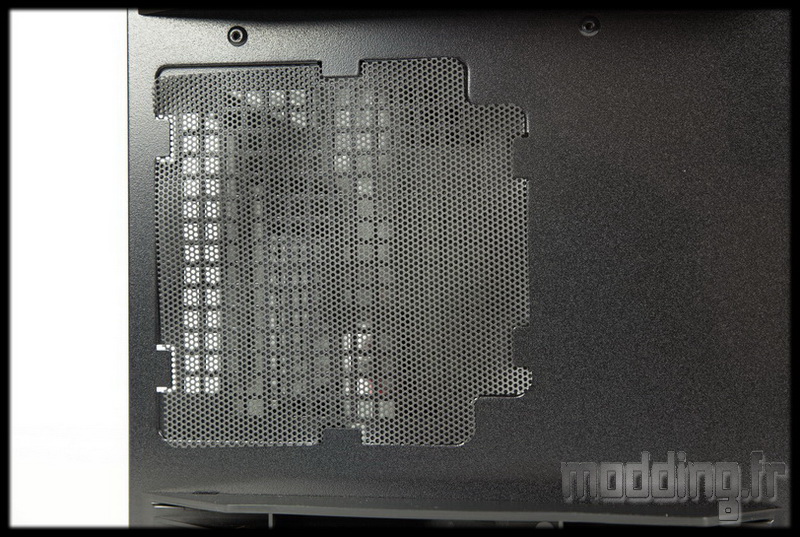

Nous avons une ouverture en haut à droite qui correspond à peu de chose prés, à l’ouverture du plateau de la carte mère donnant sur l’arrière du Socket.
Cette grille permet de fixer un ventilateur en 120 mm ou 140 mm.
L’utilité est discutable…
L’arrière du boitier est doté d’une disposition classique.

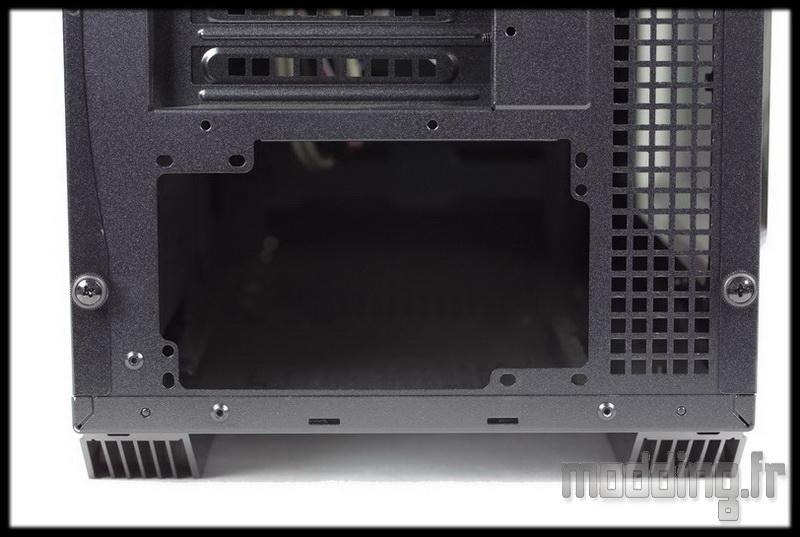

On retrouve l’emplacement de l’alimentation en partie basse.

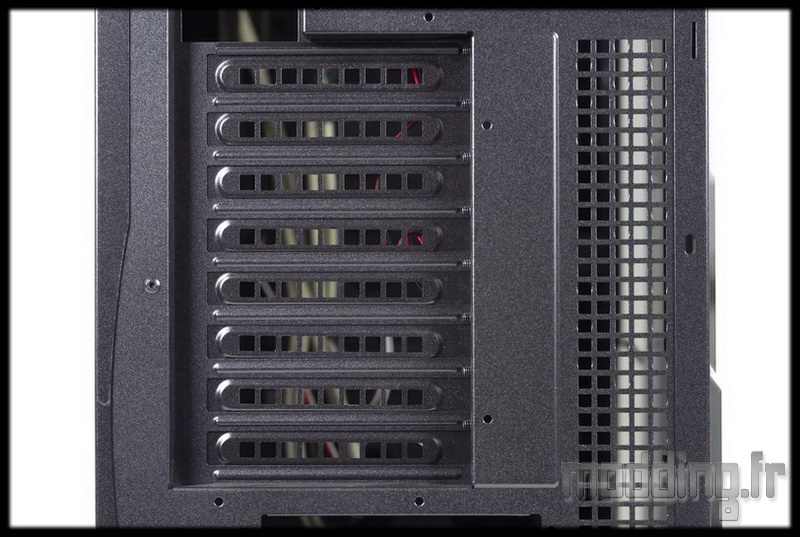

Nous comptons 8 équerres PCI ajourées. A leur coté, nous avons une grande grille qui part de l’équerre du haut et descend jusqu’en bas du châssis.
Comme dit plus haut, le châssis garde le même type de peinture que les portes latérales.

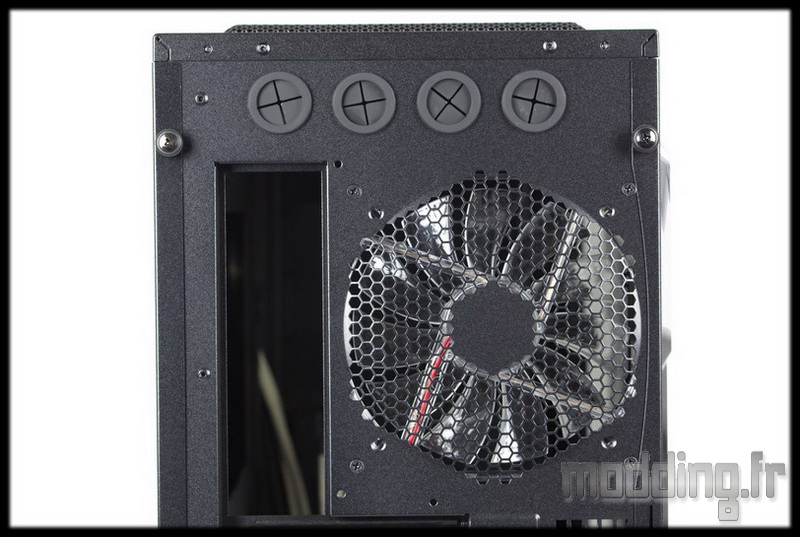

Au dessus nous avons l’emplacement de l’I/O Shield avec, à ses cotés, celui d’un ventilateur en 120 mm ou 140 mm.
Le petit détail qui va bien se situe au niveau de la grille en nid d’abeille avec un centre plein qui permet de cacher le centre du ventilateur et donc son étiquette disgracieuse.
Pour compléter le tableau, nous avons 4 passes tuyaux avec leur grommet en caoutchouc.

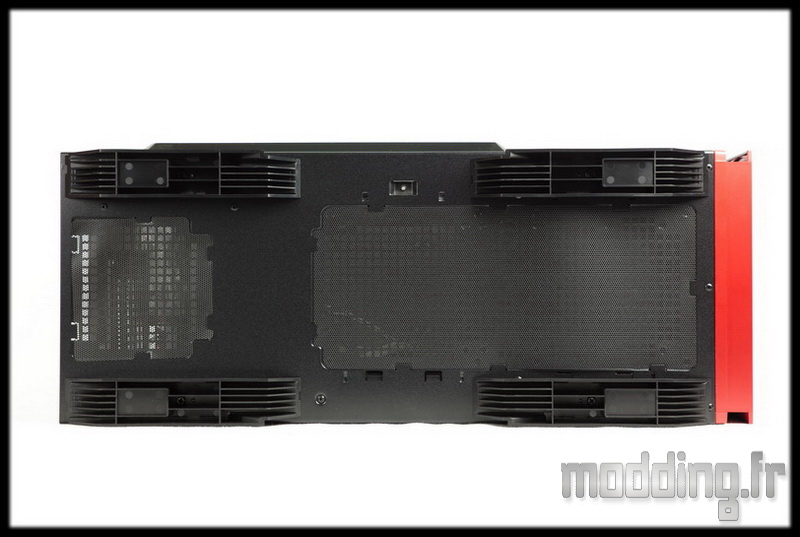

Le bas du boitier avec ses deux grandes grilles recouvertes de filtres.
La plus grande est dédiée à deux emplacements pour ventilateurs en 120 mm ou 140 mm.
La plus en arrière est dédiée au bloc d’alimentation.
Les filtres sont amovibles mais ne sont pas intégrés dans un rack plastique.

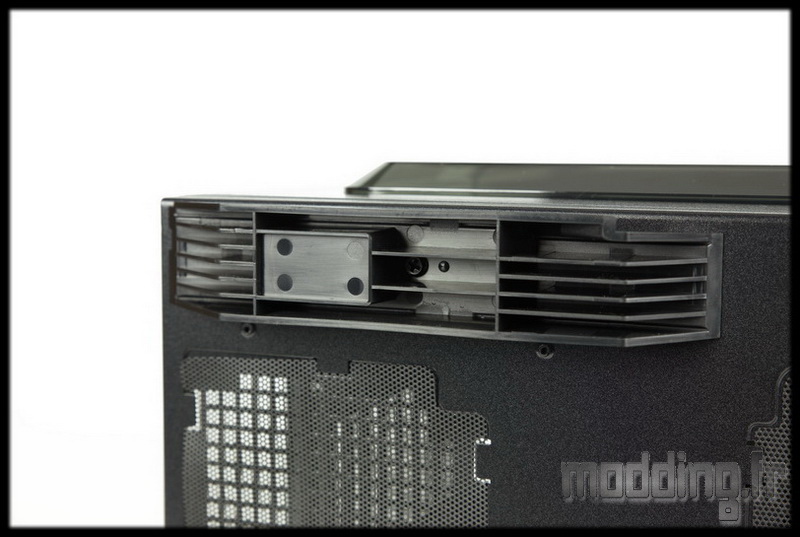

Les quatre larges pieds sont dotés d’un emplacement pour patin en caoutchouc, mais chose étrange! ces derniers sont aux abonnés absents…

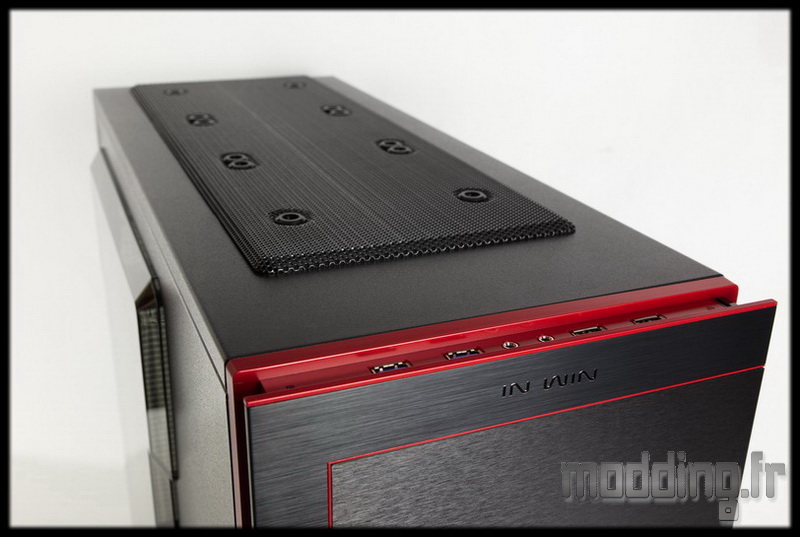

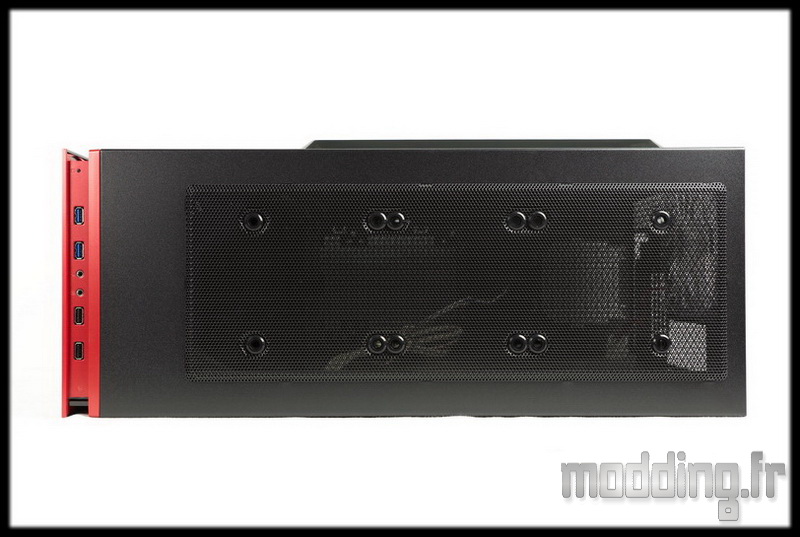

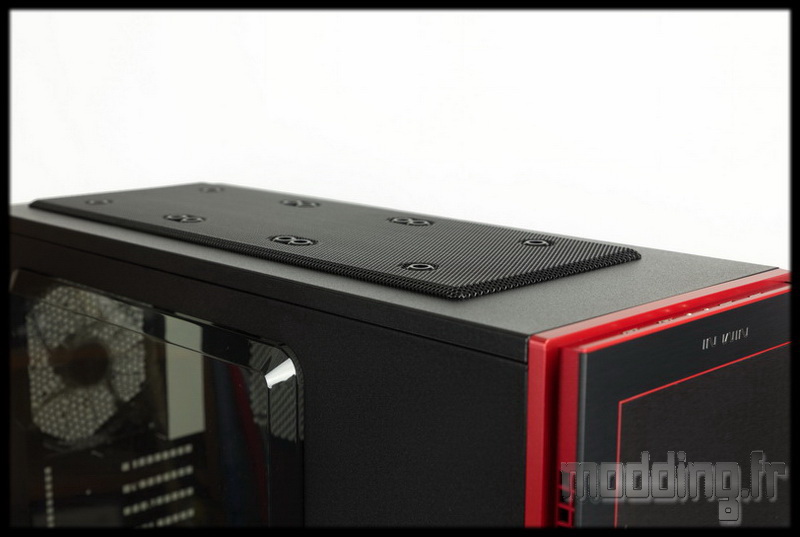

On revient sur le haut du boitier où l’on distingue le relief d’une grande grille en métal Mesh.
Elle occupe une grande partie du top.
Elle est dotée de 12 épaisses rondelles en caoutchouc destinées à recevoir trois ventilateurs en 120 mm ou le combiné avec radiateur de watercooling jusqu’à 360.
Elle intègre un filtre mais il n’est pas amovible comme nous le verrons dans la partie démontage.

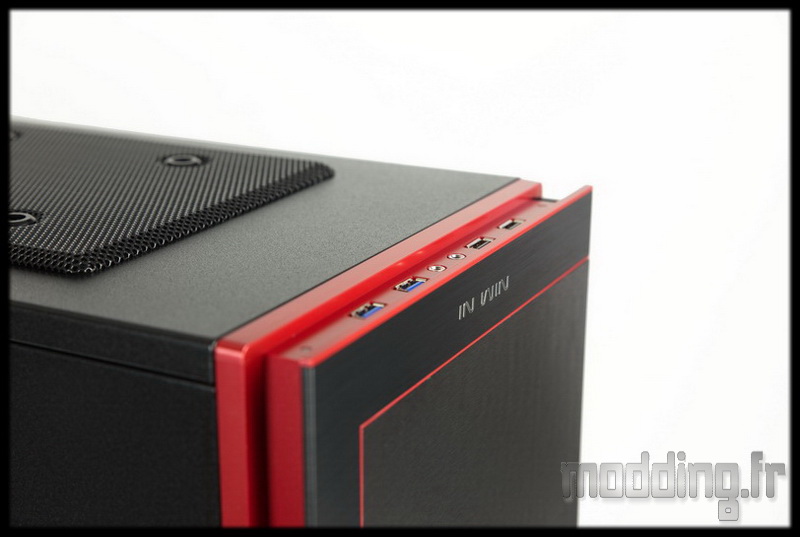

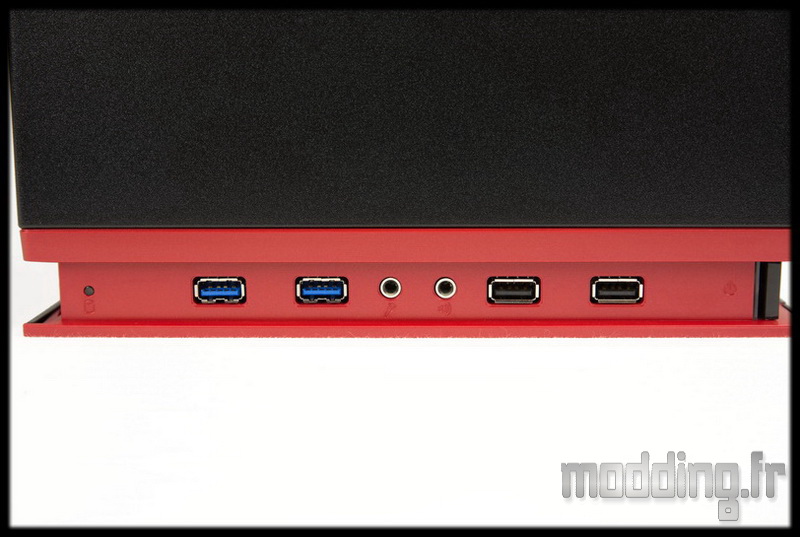

En avant de cette grille, juste au dessus de la façade, intégré dans le rebord rouge, nous avons le panneau frontal.
De gauche à droite :
- Led d’activité disque
- Deux ports USB 3.0
- Prises audio
- Deux ports USB 2.0
- Bouton Power avec sa Led.

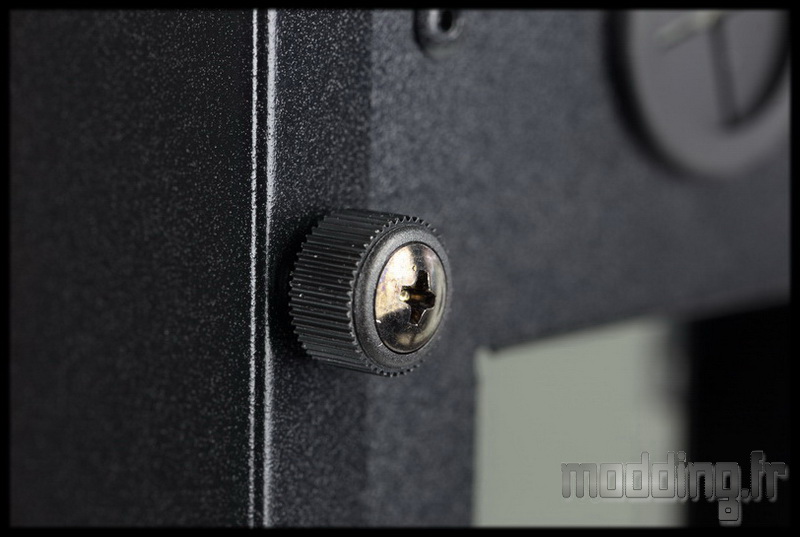

Chacune des portes latérales est fixée au châssis par deux vis à main.
