Démontage :

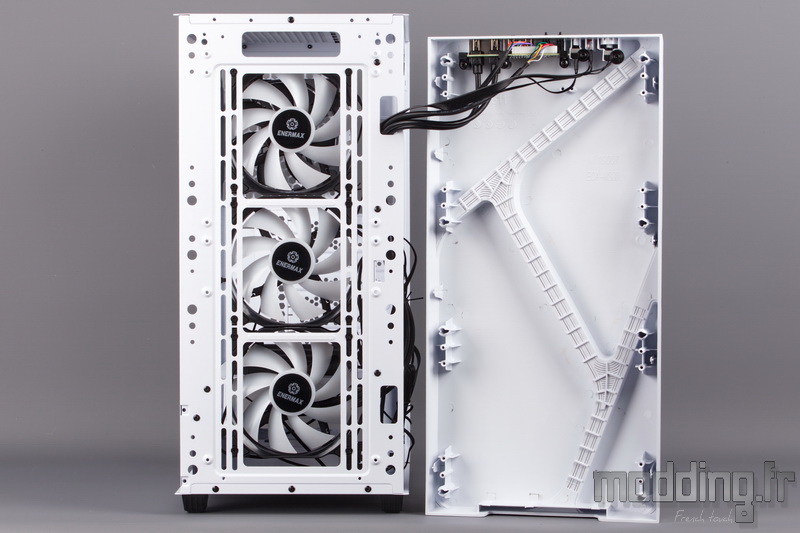

On entame le démontage par la façade.
Sa structure en plastique est maintenue sur le châssis par 4 embouts “bâtonnet” sur chacun de ses montants.
Il faut glisser la main sous la façade, agripper le rebord et tirer vers soi.
On constate qu’Enermax glisse les câbles issus du panneau des connectiques par l’une des ouvertures de la paroi antérieure du châssis donnant directement dans les coulisses du boitier.
Cette paroi dispose aussi d’une ouverture plus large au-dessus de l’emplacement des ventilateurs, généralement utilisé pour justement glisser les différents câbles.
L’option prise par Enermax permet de ne pas voir ces câbles au niveau du compartiment principal.

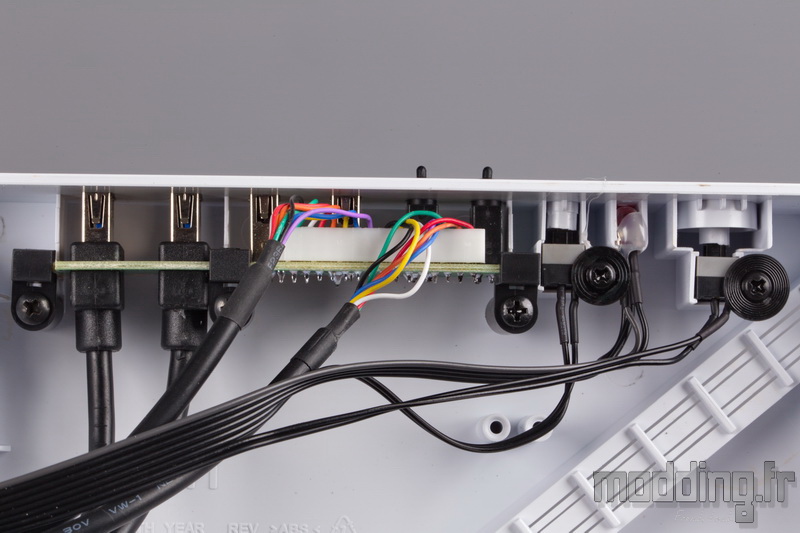

Le panneau des connectiques fait partie intégrante de la structure de la façade.
Les différentes prises sont maintenues par des vis.

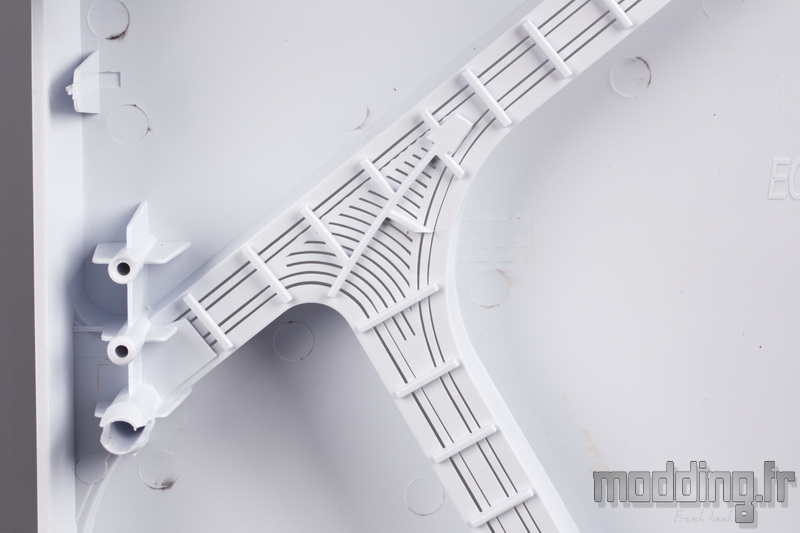

L’envers du décor, sous la banquise, permet de nous montrer les ouïes d’aération propre au Marbleshell MS30.
On constate notamment que la finesse des interstices implique la présence de multiples renforts afin d’éviter que la structure vienne à gondoler.
On note l’absence d’un quelconque filtre dédié à la ventilation antérieure du Marbleshell MS30.
Trois emplacements en 120 mm sont donc disponibles, on peut aussi installer deux ventilateurs en 140 mm.

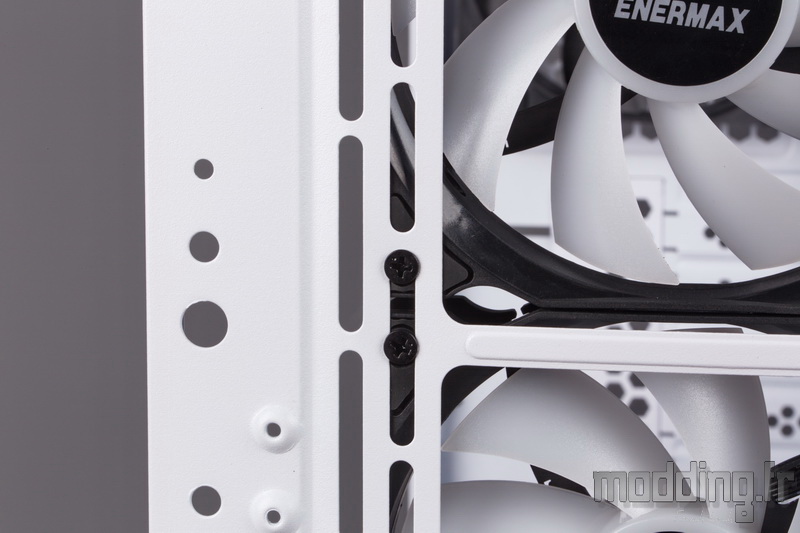

On note que les points de fixation adoptent une forme oblongue, ce qui permet d’ajuster la position d’un radiateur de Watercooling en hauteur (taille maximale : 280 ou 360).
Pour rappel, la cage HDD peut être décalée plus en avant afin de laisser plus de place à l’installation du bloc d’alimentation.
Nous pouvons bien sûr retirer la cage HDD pour libérer complètement l’espace sous le cache-alimentation.
La cage est entièrement en acier.
Un disque dur 3.5″ peut prendre place à l’intérieur de la cage ainsi qu’au-dessus.
Cette partie supérieure dispose de points de fixation afin d’installer une unité de stockage en 2.5″.

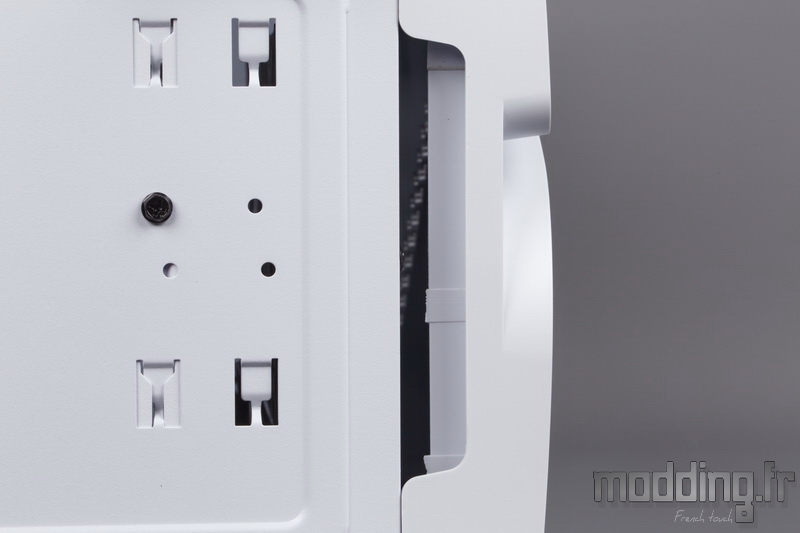

Le support SSD du côté des coulisses.
On veille à ne pas perdre la vis à main qui assure sa fixation.
Les trois supports SSD du côté du compartiment principal.
Le contrôleur aRGB du Marbleshell MS30.
Il dispose de 6 ports aRGB de type 5V/D/-/G mâle afin de connecter les 3 ventilateurs du boitier, ce qui laisse trois prises libres.
Une prise “2P2” permet de connecter le câble du bouton Reset situé sur le panneau des connectiques. Ainsi nous pouvons passer en revue les différents modes d’éclairage que propose le contrôleur.
Le contrôleur peut aussi se synchroniser avec tous les types de cartes mères du moment qu’elles disposent d’un header aRGB de type 5V/D/-/G.
On branche alors le câble, composé de deux fils, émergeant de la prise “2P1″sur le header aRGB de la carte mère.
Le contrôleur est alimenté par le câble composé de 4 fils qui aboutit à une prise Sata.
Les deux filtres du Marbleshell MS30.

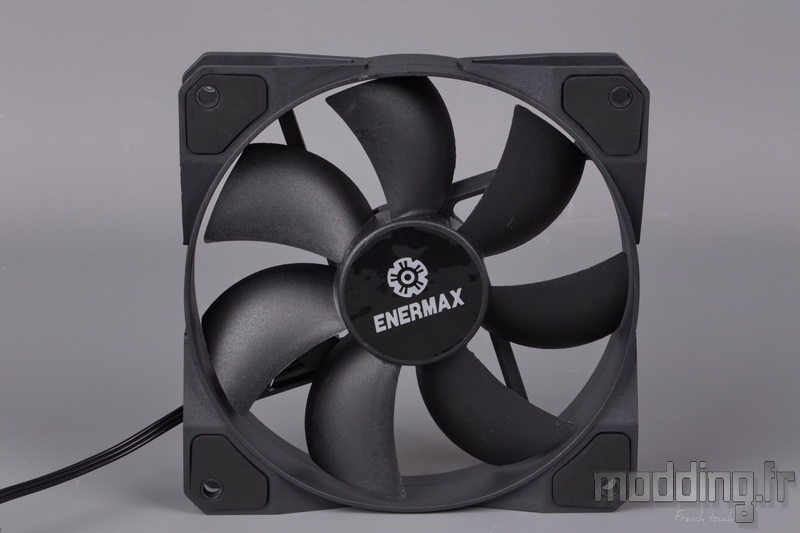

Le ventilateur arrière du boitier.
Un ventilateur en 120 mm tout de noir vêtu et exempt de LED.
Son câble d’alimentation se termine par une prise 3-pins.

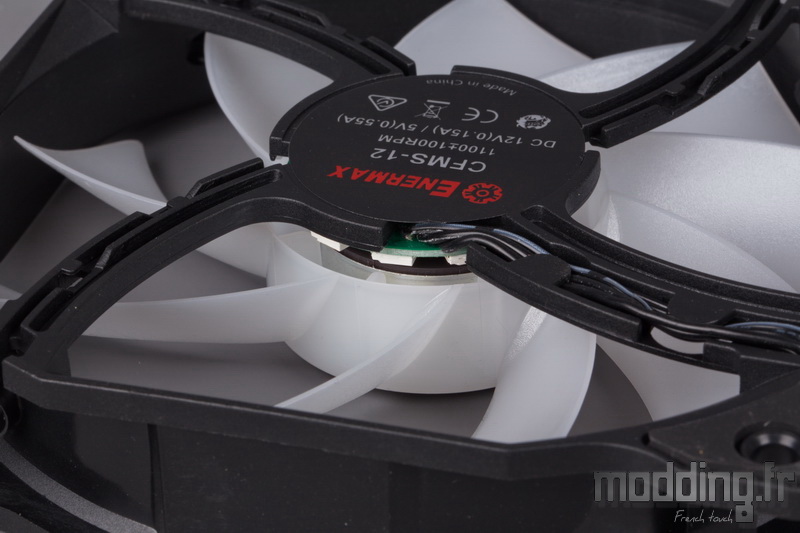

Les trois ventilateurs aRGB installés à l’avant du boitier.
9 LED aRGB sont reparties au centre des pales. Ces dernières de couleur blanche optimisent la diffusion du rétroéclairage.
Deux câbles émergent du ventilateur.
L’un d’eux alimente les LED et aboutit à une prise aRGB 5V/D/-/G de type femelle.
Le second alimente le ventilateur en lui-même et se termine par une prise 3-pins ainsi qu’une prise Molex gigogne.

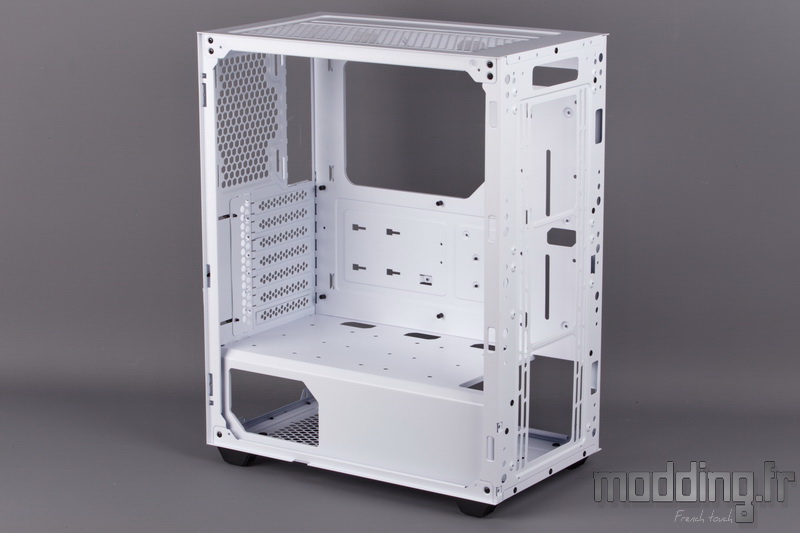

Toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi le cache-alimentation.
Les équerres sont soudées à la paroi arrière du châssis.
Nous n’avons pas démonté les pieds en raison de la présence du patin en caoutchouc qui recouvre la vis de fixation.
