Tests :
Config de test :
Niveau sonore
Les ventilateurs du Crystal 680X
Un test est effectué sur les ventilateurs du boitier : LL120 RGB et SP120.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

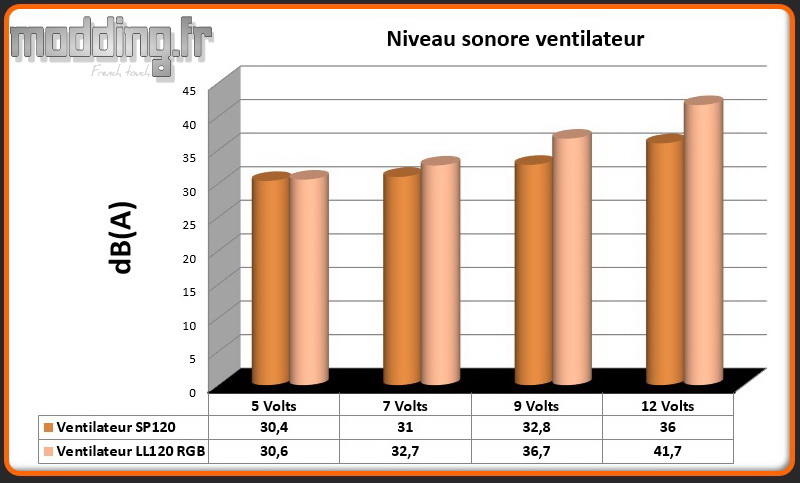

Niveau sonore

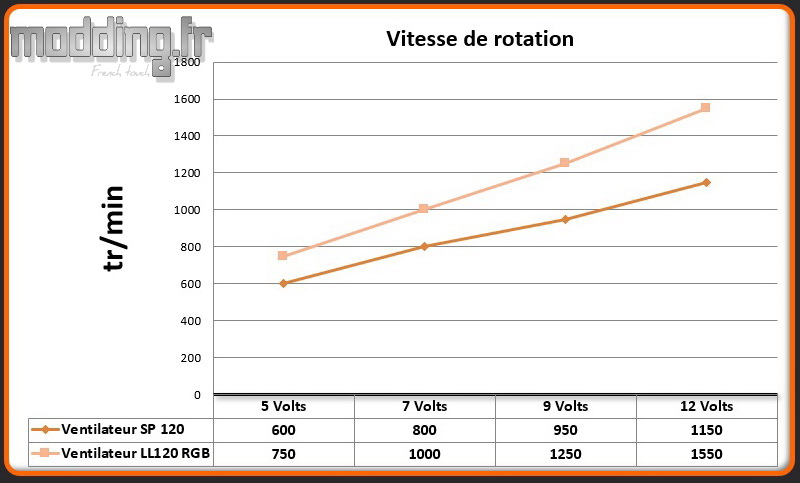

Vitesse de rotation
Le ventilateur SP120 reste discret, quelle que soit sa vitesse de rotation.
Le ventilateur LL120 RGB peut s’avérer bruyant lorsqu’il tourne à sa vitesse maximale, mais le souffle qu’il génère demeure conséquent. Cependant, il sait aussi se faire aussi discret que le SP120 du moment où nous réduisons sa vitesse de rotation.
Sa gestion PWM permet de baisser encore plus sa vitesse en la passant à 500 tr/min. Nous verrons encore les LL120 RGB mais nous ne les entendrons plus.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent aux Antilles…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la configuration. Le panneau en verre placé sur le haut du Crystal 680X est à distance du carénage afin de laisser respirer le boitier, pour autant, le bruit que génère notre configuration demeure contenu.
Le ventilateur, pris à part, s’avère silencieux lorsque sa vitesse est réduite au minimum, mais lorsque les 4 ventilateurs tournent de concert, et ce même à leur vitesse minimale, nous constatons que le relevé dans cette colonne ne place pas le Crystal 680X dans les plus silencieux. Ce n’est pas réellement lié aux ventilateurs, mais plus au fait que le verre trempé ne filtre pas assez le bruit engendré par la pompe de notre H60. Il a même tendance à l’amplifier.
Lorsque nous passons la ventilation du boitier à plein régime, le Crystal 680X devient audible, mais il faut aussi prendre en compte que le boitier embarque 4 ventilateurs !
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Dans les deux tests, l’augmentation de la vitesse de ventilation s’avère bénéfique pour le CPU et même pour la carte graphique.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU

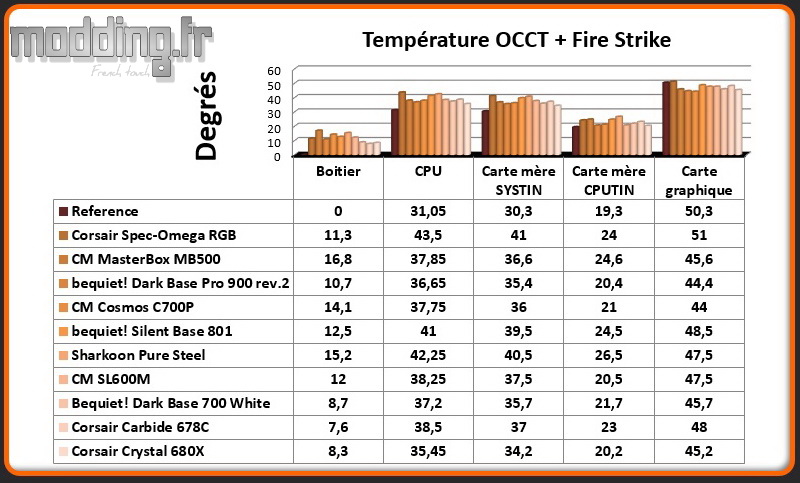

Comparatif OCCT CPU+Fire Strike
Certes, le Crystal 680X est audible lorsque la ventilation tourne à plein régime, par contre, l’impact sur le refroidissement est positif rendant le boitier très efficace tant sur la température du CPU que celle de la carte graphique.
