Démontage :
On chamboule nos habitudes et entamons le démontage par les cages HDD.
Les différentes cages SSD se clipsent les unes sur les autres tout en sachant que le support primaire est fixé sur la structure en acier de la cage HDD.
Celle-ci est fixée au châssis du Crystal 680X par l’intermédiaire de son propre support en plastique.
Une vis est présente au dos du plateau de la carte mère.
A l’arrière du boitier, nous avons trois vis spécifiques à la cage HDD et deux autres (les plus hautes sur la photo) sont dédiées au support des cages SSD.

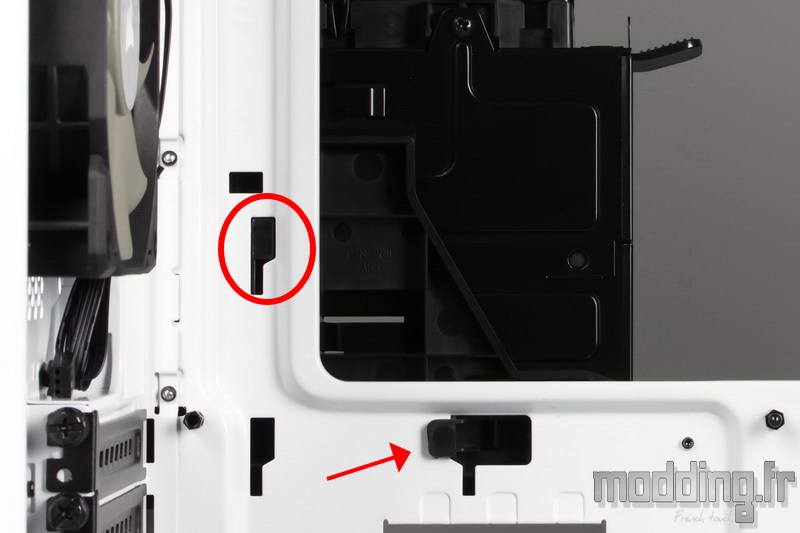

Une fois toutes les vis retirées, nous tirons vers l’avant du boitier la cage HDD afin de libérer son ergot en plastique de son emprise dans le plateau de la carte mère (flèche rouge).
Il est fort possible que la manœuvre ne se fasse pas aussi facilement qu’on le dit… En effet, nous avons une partie de la structure en plastique du support de la cage HDD qui vient se coincer dans un orifice du plateau de la carte mère (cercle rouge).
Donc, quand on fait glisser la cage HDD vers l’avant du boitier, il faut aussi tirer vers soi la cage pour désengager cet appendice.

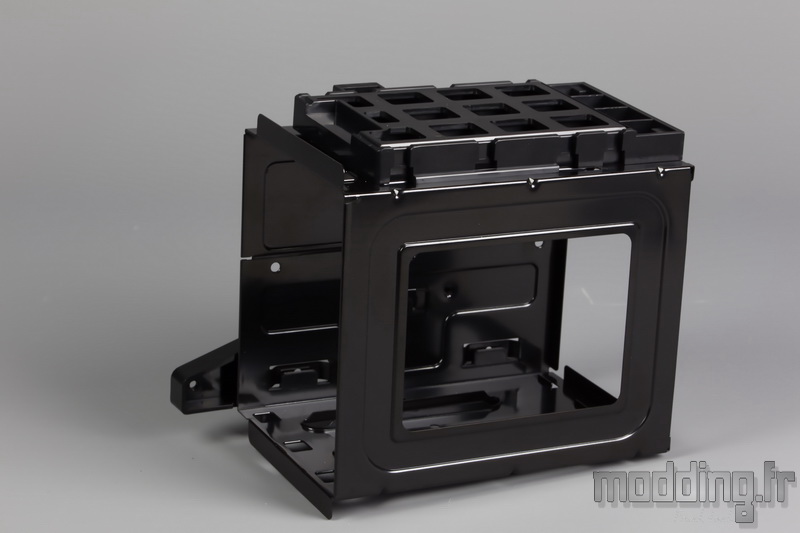

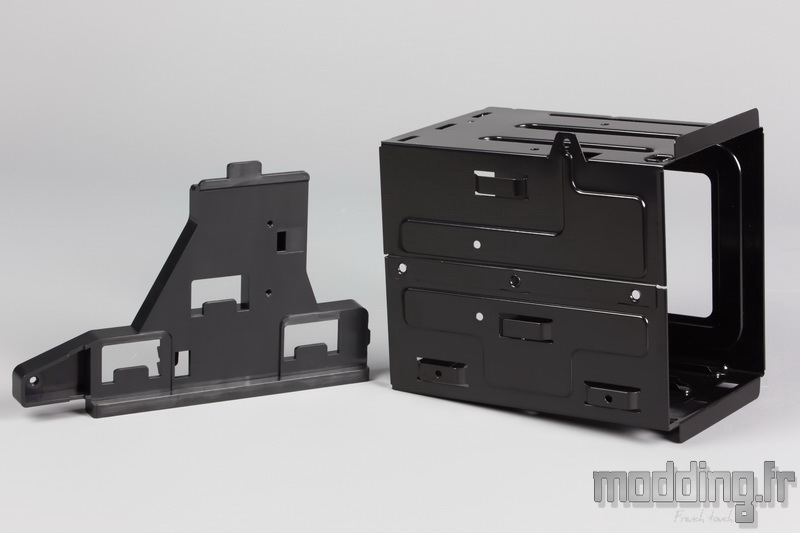

Nous voici avec la cage HDD associée à son propre support ainsi que le support primaire des cages SSD.

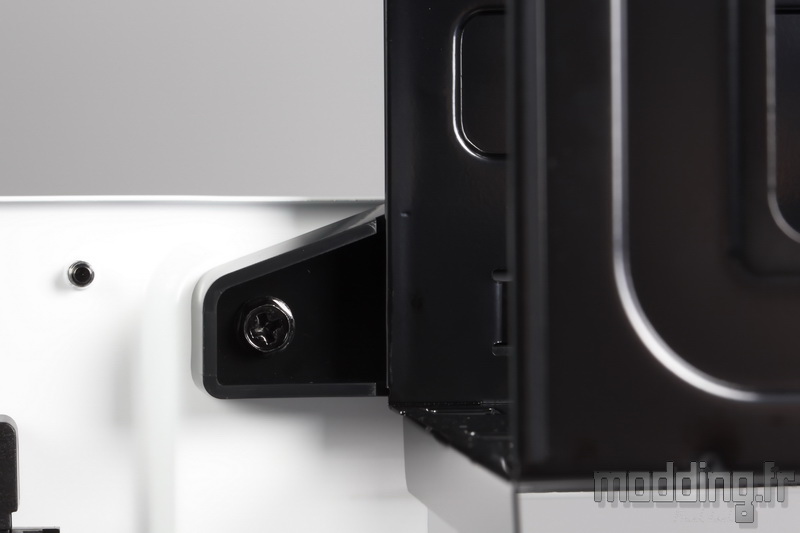

Ce dernier est fixé à la cage HDD par une vis qui prend place sur l’appendice supérieur de celle-ci.

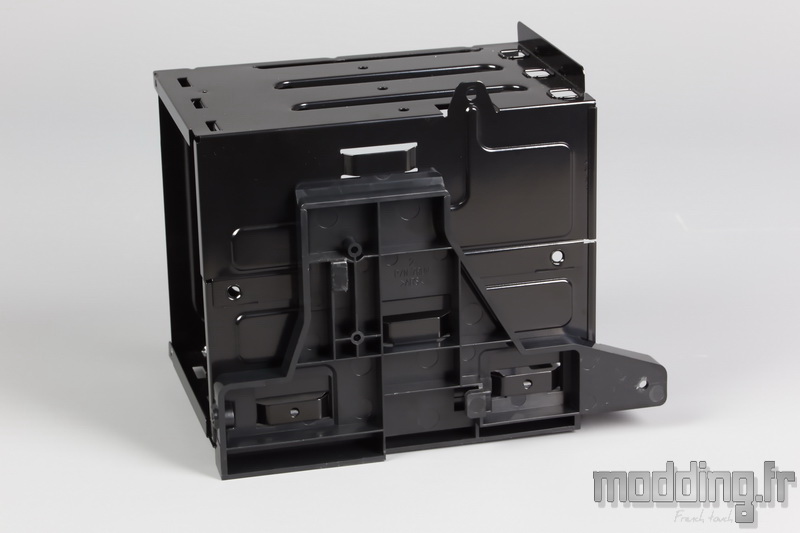

Le support de la cage est fixé à la structure en acier par deux vis à tête fraisée.
Quatre encoches assurent l’assemblage.
La cage HDD comporte trois tiroirs.
Le montage se fait sans outil en ce qui concerne le disque dur 3.5″.

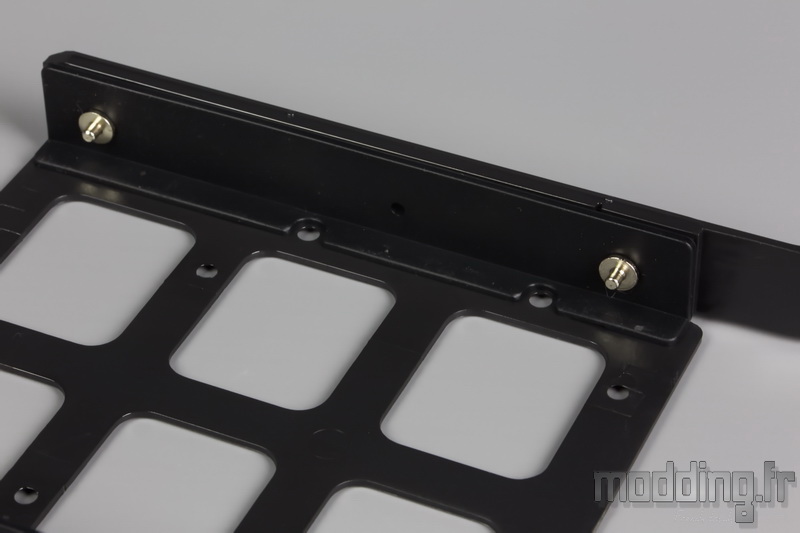

On note la présence de deux ergots métalliques sur chaque bord du tiroir qui vont prendre en charge ledit disque dur.
De plus, Corsair met en place deux bandes en caoutchouc afin d’éliminer toutes vibrations transmises par le HDD au tiroir.
On remarque la présence de points de fixation dont l’entraxe correspond à une unité de stockage 2.5″.

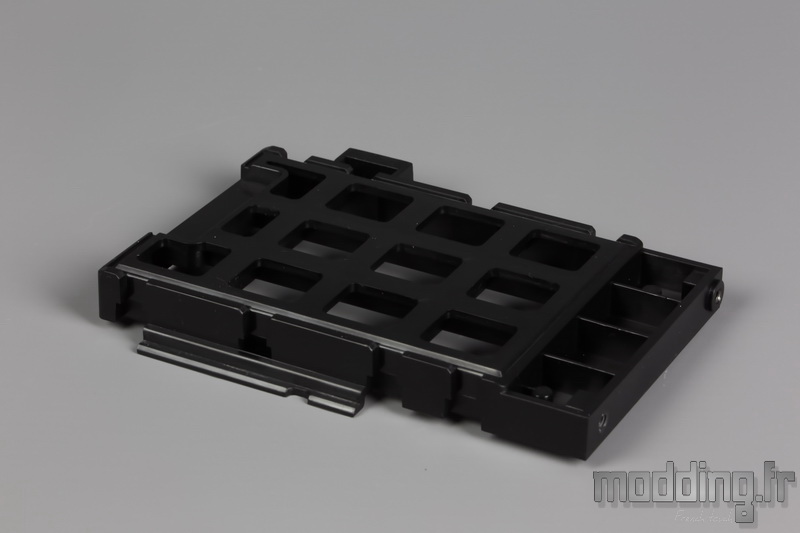

La base des cages SSD.
La structure est entièrement en plastique.

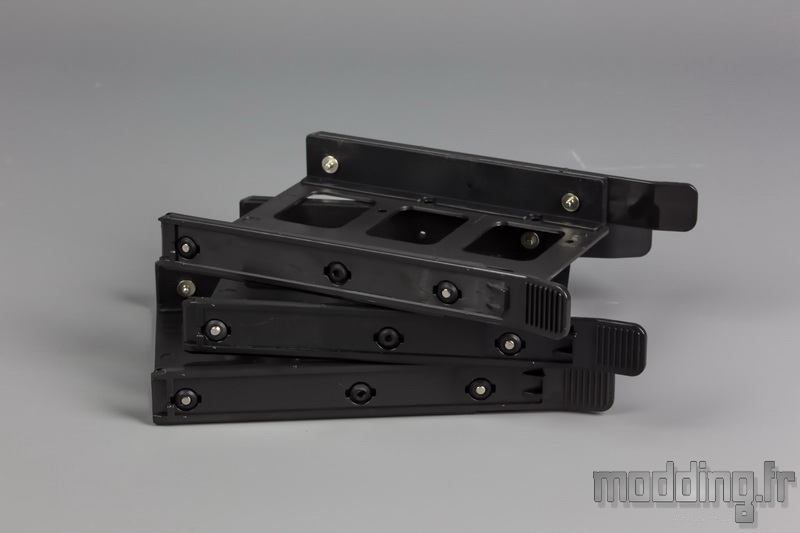

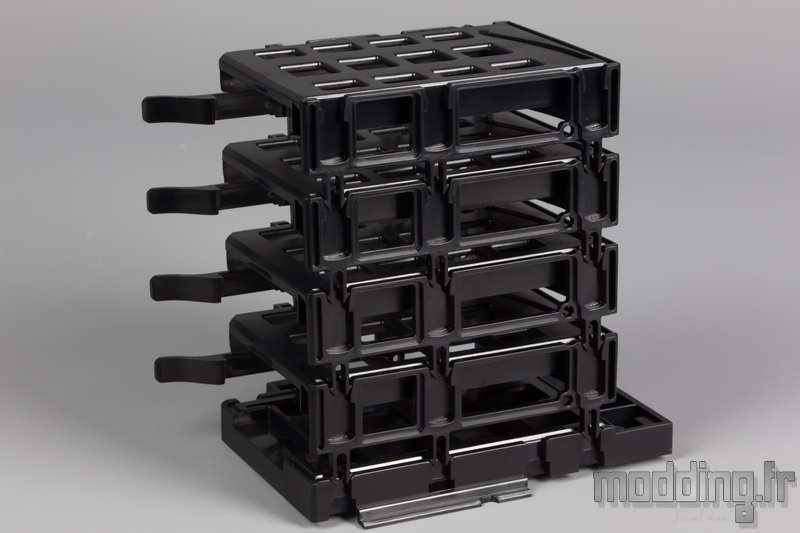

Les 4 cages SSD.

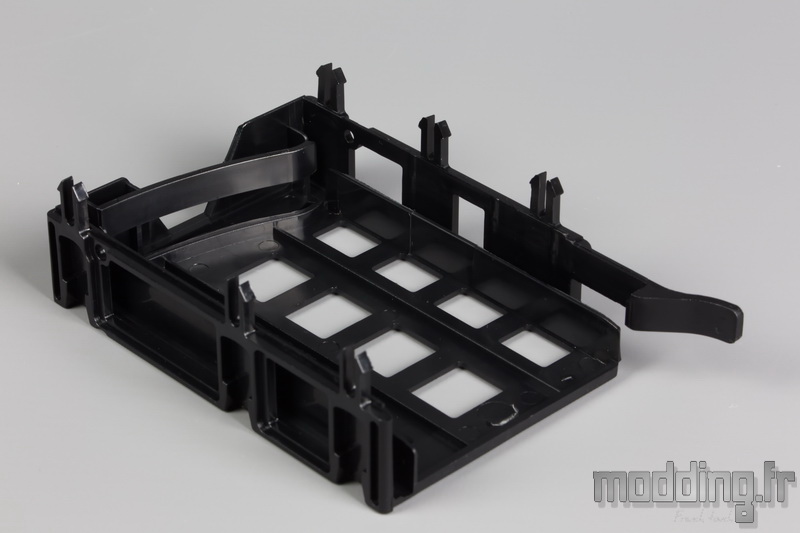

Chaque cage est dotée de son propre système de fixation que ne requiert aucun outil.
Une languette à l’avant de la cage bloque le SSD dont le bord arrière est soumis à la pression qu’exerce la languette interne de la cage.
Comme nous le verrons dans la page suivante, cette languette interne est prête à expulser le SSD dès que ce dernier n’est plus bloqué par la languette externe de la cage.
La façade du Crystal 680X est en deux parties.
On démonte d’abord la partie de droite en tirant la structure vers soi.

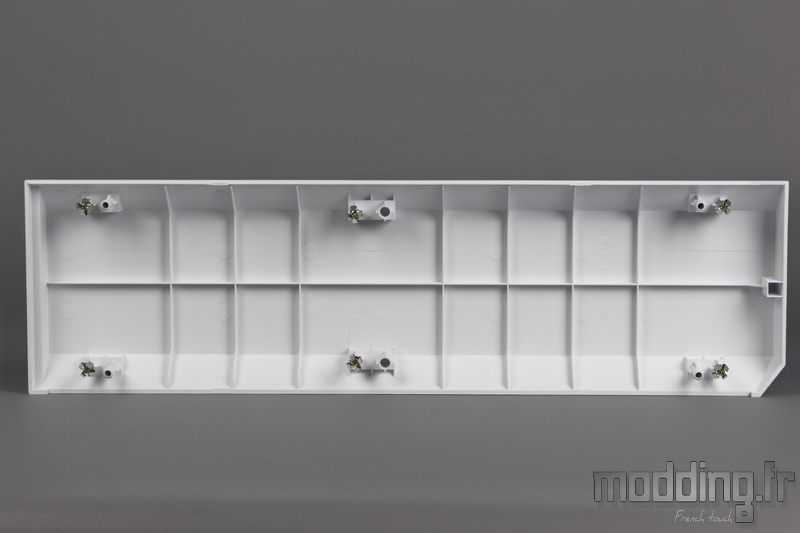

Six plots “bâtonnet”, dotés d’une extrémité en métal, assurent la fixation de cette partie du carénage sur l’avant du châssis.

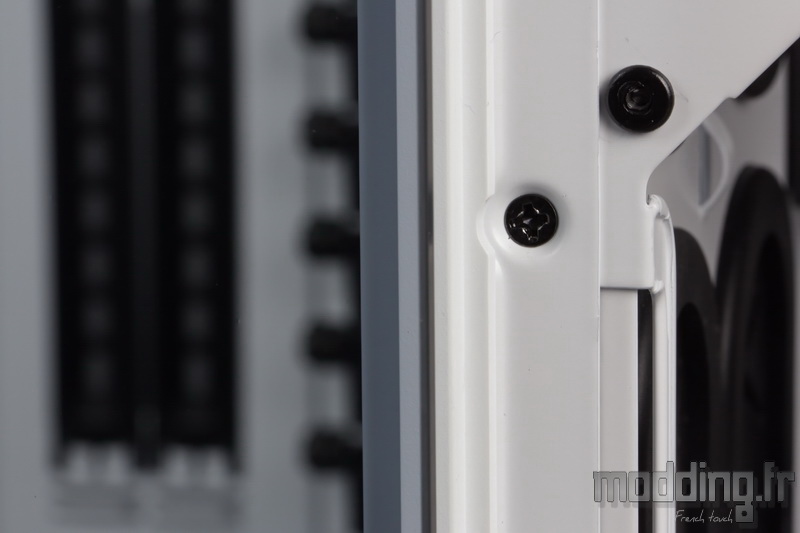

La seconde partie de la façade, intégrant le panneau en verre trempé, est fixée sur son bord interne par 4 petites vis à tête fraisée et…
… Sur son bord externe par trois autres vis qui se trouvent dans le compartiment principal du Crystal 680X.

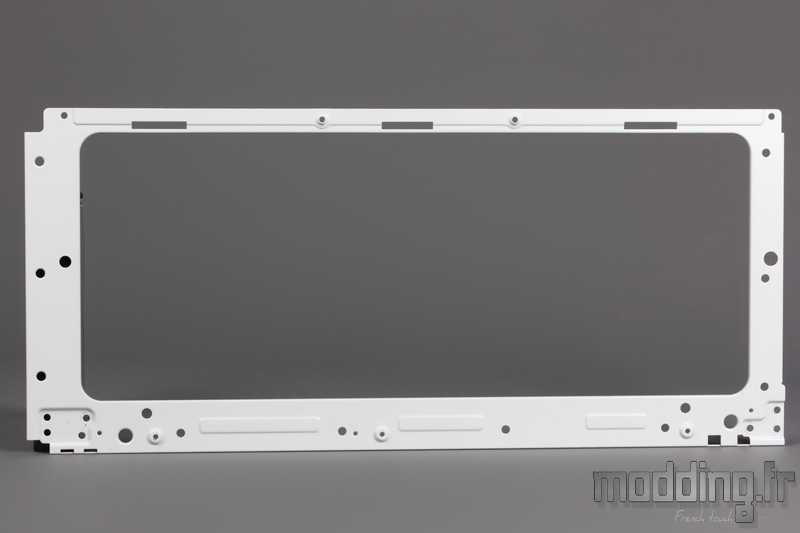

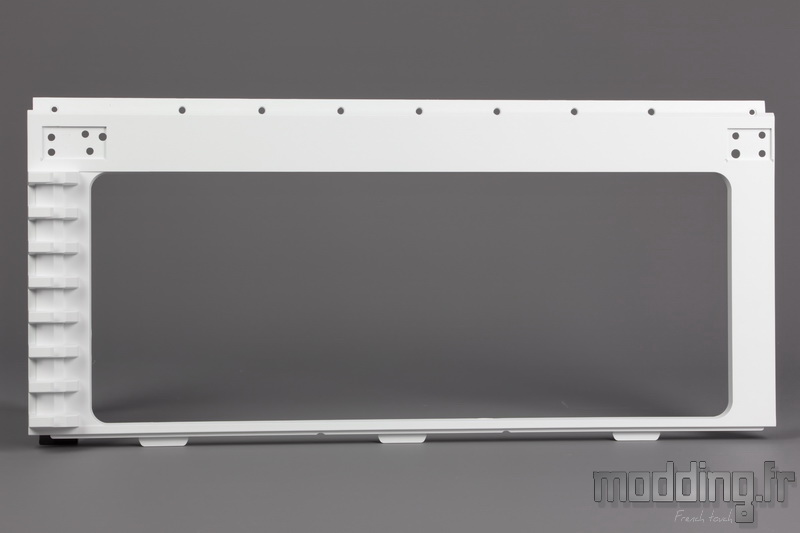

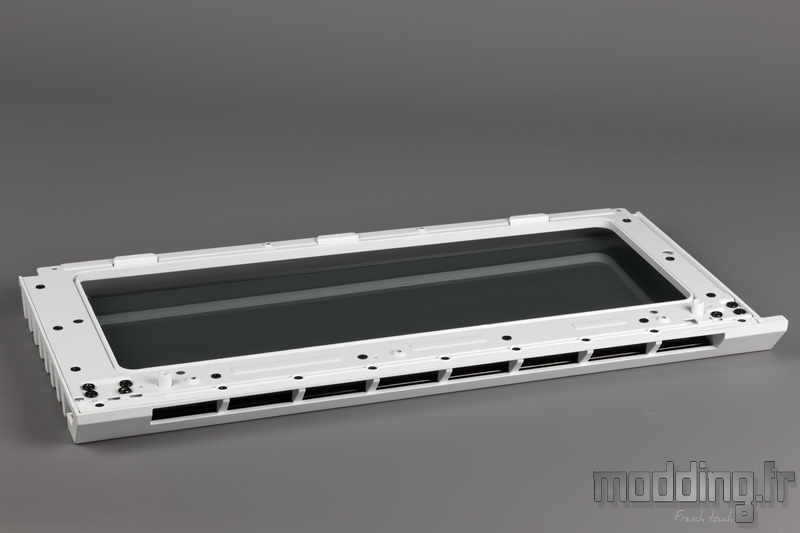

Cette façade est constituée de plusieurs éléments, dont une armature en acier.
Cette armature permet de renforcer la rigidité structurelle du carénage.
Pas moins de 17 vis la relient à la structure en plastique.
Une structure en plastique qui intègre les encoches permettant de maintenir le bord inférieur du panneau en verre trempé.
Elle est fixée par 9 petites vis au reste de la structure qui prend en sandwich le verre trempé.
Le reste de cette structure en plastique n’est autre que le montant externe de la façade avec ses ouïes d’aération.

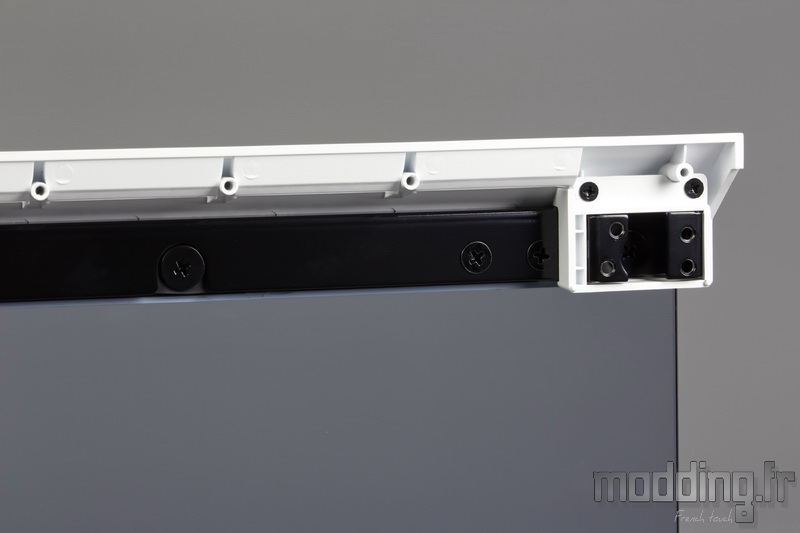

Ce montant prend en charge la face externe du verre trempé tandis qu’une baguette en acier s’occupe de sa face interne prenant donc en sandwich le bord externe de ce panneau en verre trempé.

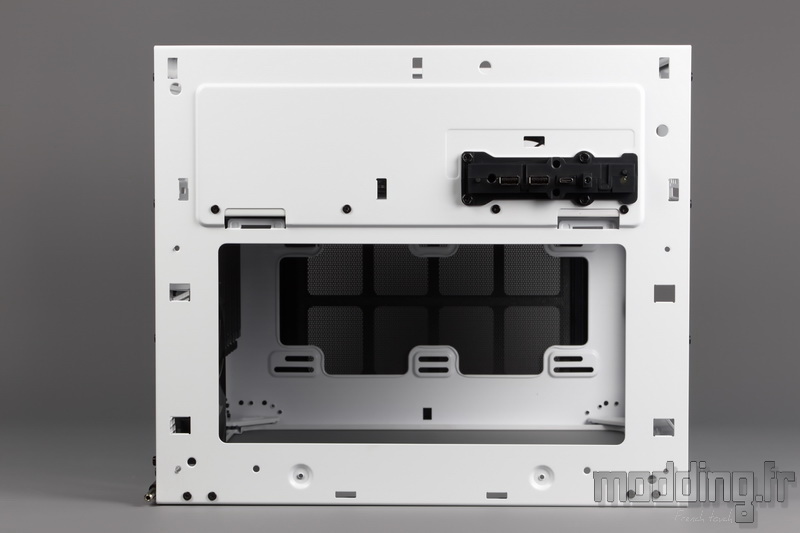

Nous voici avec la partie antérieure du châssis.
La large ouverture donnant sur le compartiment principal correspond à l’emplacement de la ventilation avant du Crystal 680X.

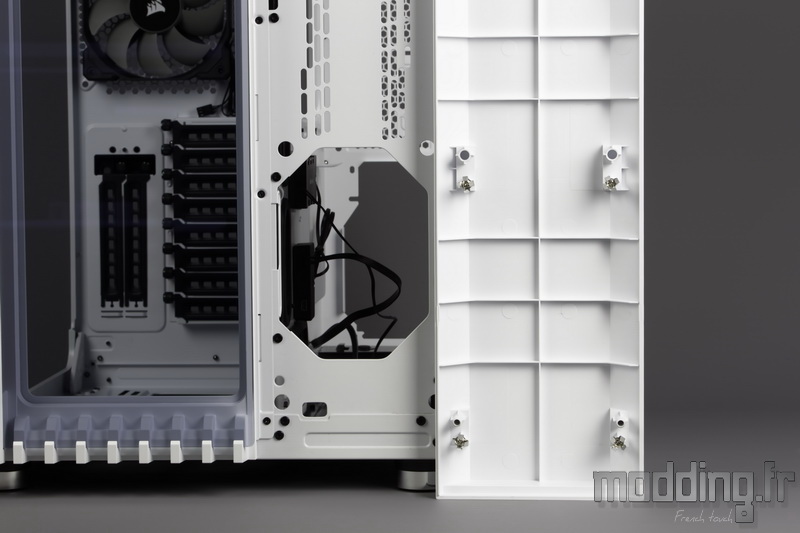

A droite, sur la photo, nous avons une ouverture de forme octogonale, cependant, nous ne saurions expliquer sa présence…
Bien qu’en y réfléchissant et après avoir vu la photo suivante, on peut alors considérer cette ouverture comme un accès direct à une pompe de type Laing D5 afin de régler sa vitesse. La partie de la façade se retire facilement sans avoir à déplacer le boitier pour accéder à la prote controlatérale.
Par contre, les différents points de fixations positionnés juste au-dessus vont nous permettre d’installer un réservoir de Watercooling à l’intérieur des coulisses tout en l’associant à une pompe.
Pour rappel, Corsair a même réaliser un orifice à la base de son boitier pour qu’il corresponde au point de vidange du circuit de Watercooling.
Le carénage positionné sur le haut du boitier est en une seule partie.

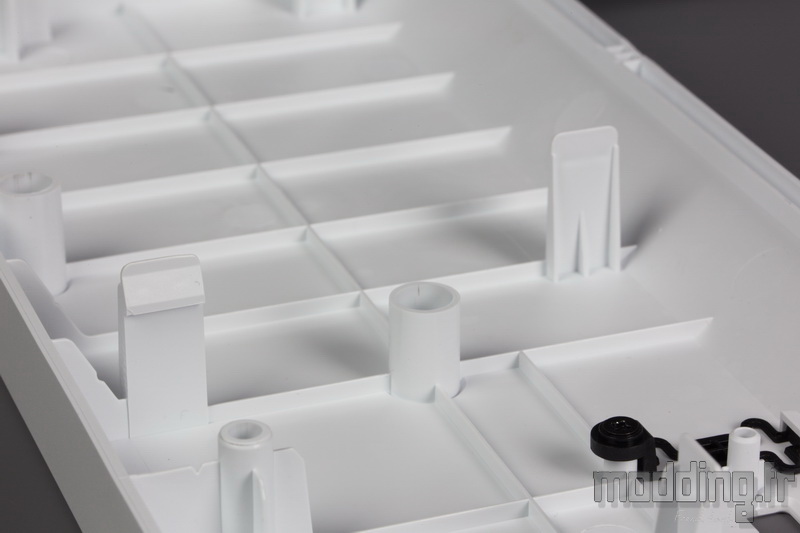

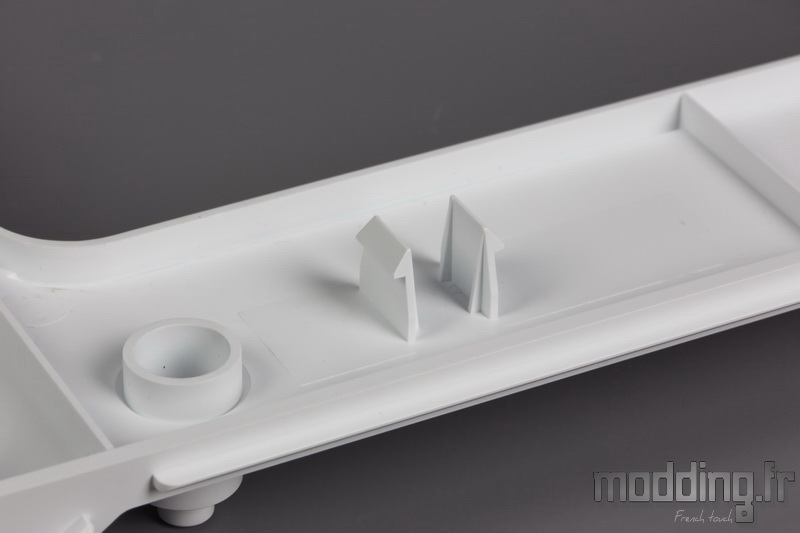

Il est fixé au châssis par un bon nombre de clips “languette”.
Du côté du compartiment principal, 4 clips sont doublés, dos à dos.
On conseille d’ailleurs de commencer à désengager les clips du compartiment principal pour entamer la dépose du Top.
On s’occupe ensuite des clips du côté des coulisses qui sont au nombre de 7.
Comme on peut le voir, certains sont orientés à l’opposé des autres.
Le haut du châssis.
Une large ouverture donnant sur le compartiment principal correspond à l’emplacement de la ventilation supérieure du Crystal 680X.

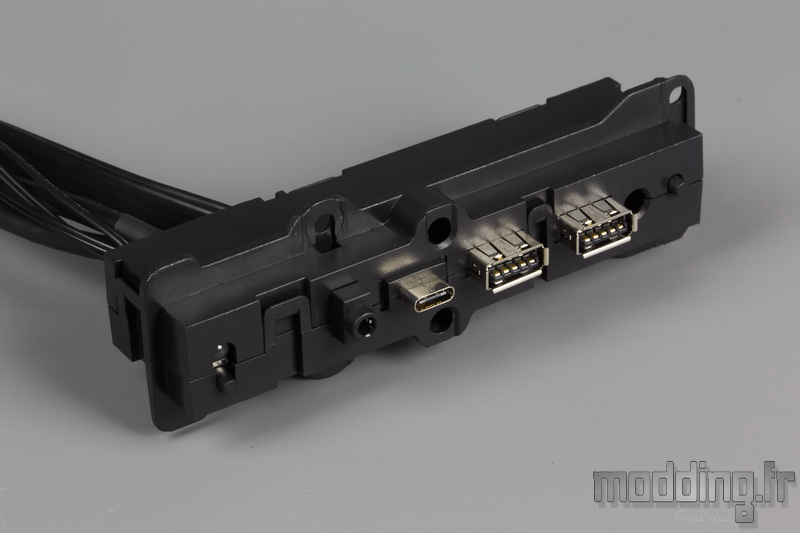

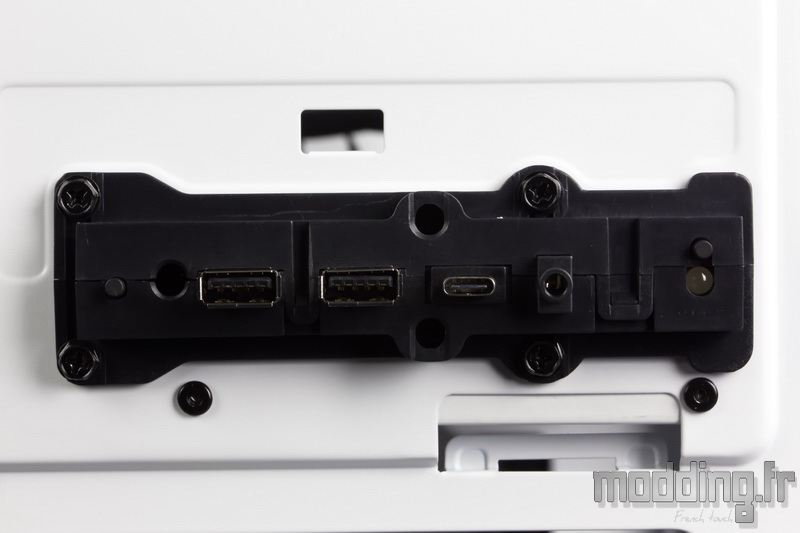

Le panneau des connectiques est fixé au châssis par 4 vis.

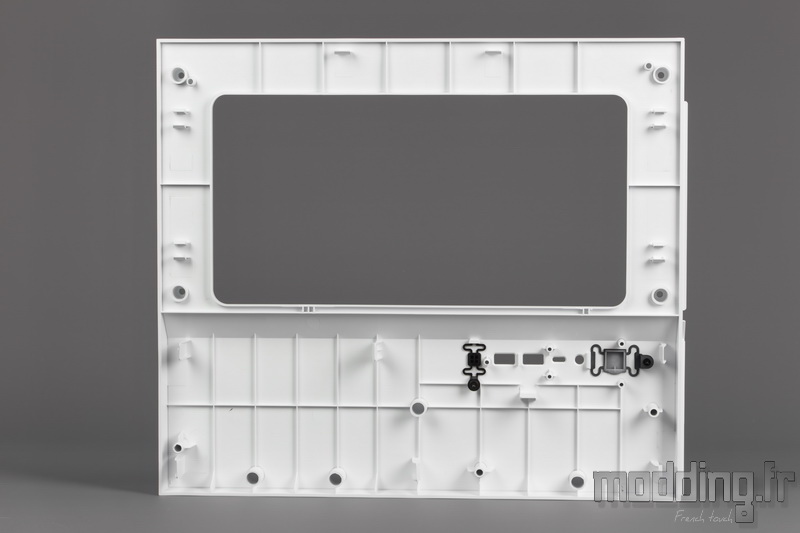

Toute la partie électronique est protégée par une structure en plastique ne laissant passer que les câbles.

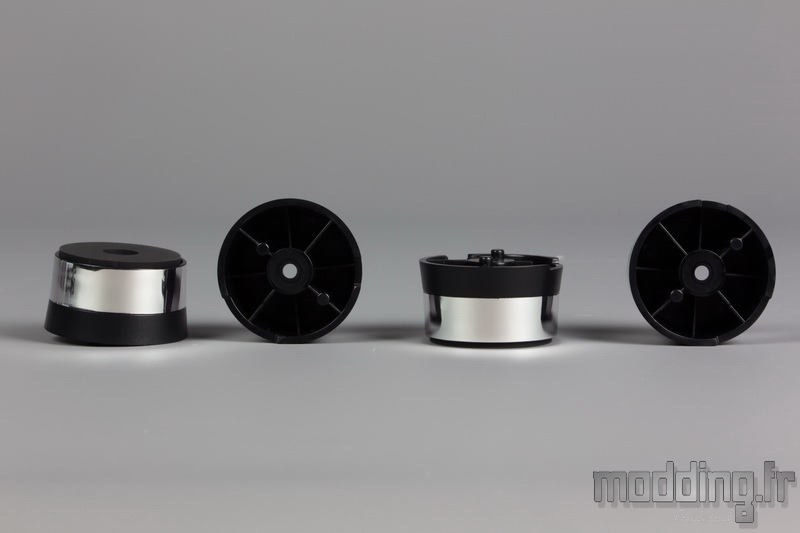

Les 4 pieds du boîtier sont fixés à la base du châssis à l’aide d’une vis.
Deux petits ergots évitent qu’ils ne tournent sur eux même.

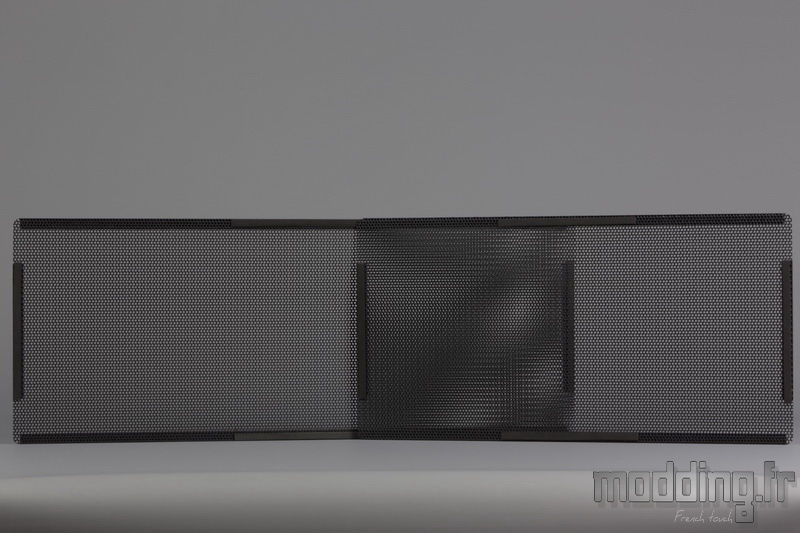

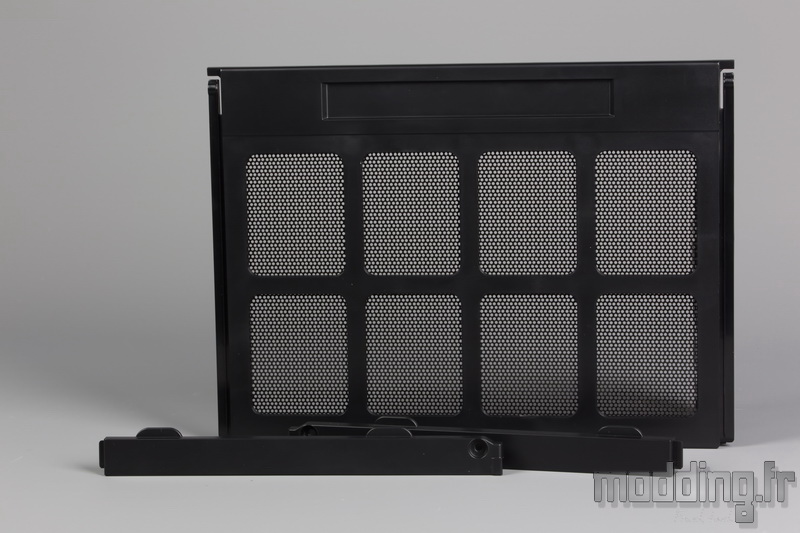

Le filtre inférieur du Crystal 680X avec ses deux glissières.
Le filtre antérieur à gauche, et le filtre supérieur à droite.

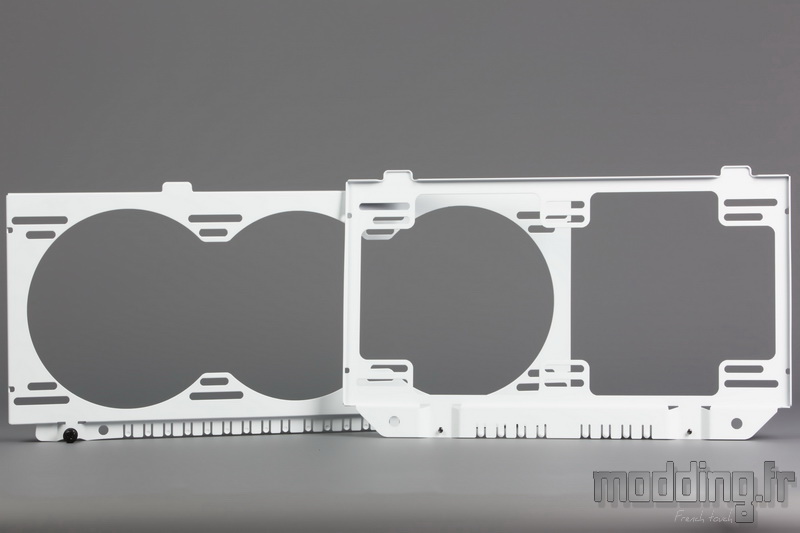

Les deux supports de ventilation fixés au châssis par deux vis à mains sur le bord externe et par deux encoches sur le bord interne.

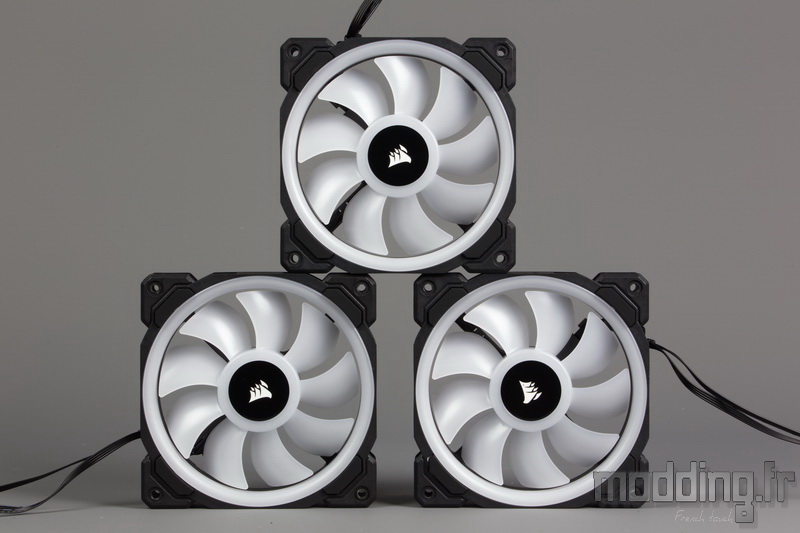

Le Crystal 680X embarque trois ventilateurs LL120 RGB.
Nous avions eu le loisir de les tester il y a quelque temps : Lien.
Ils disposent de 16 LED aRGB reparties sur le bord interne du cadre ainsi qu’au centre des pales.
Le câble d’alimentation est doté d’une prise 4-pins traduisant la gestion PWM de ces ventilateurs. Il est dommage que Corsair n’ait prévu aucun HUB PWM au sein de son boitier afin de n’avoir qu’un seul câble à brancher sur la carte mère.
La gestion des LED aRGB est indépendante de la ventilation avec la présence d’un câble dédié que l’on branche sur le HUB RGB du Crystal 680X. Le logiciel iCUE que l’on télécharge sur le site Corsair va nous permettre d’afficher les différents effets d’éclairage.

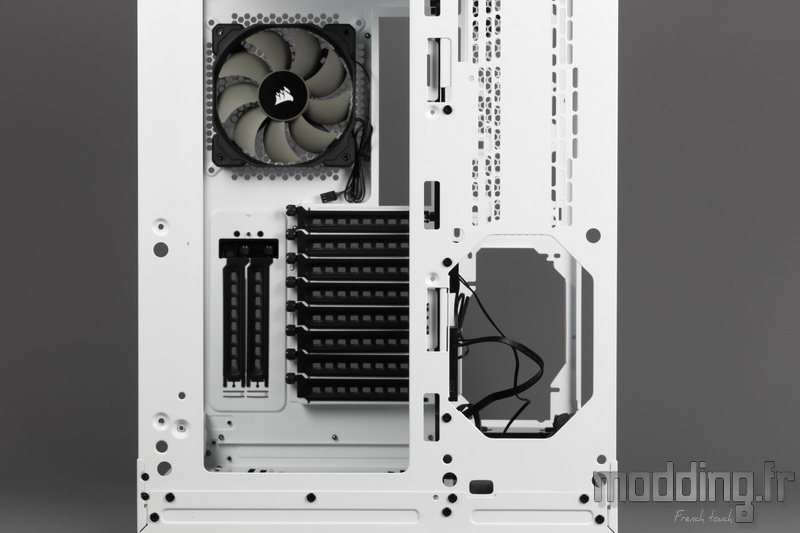

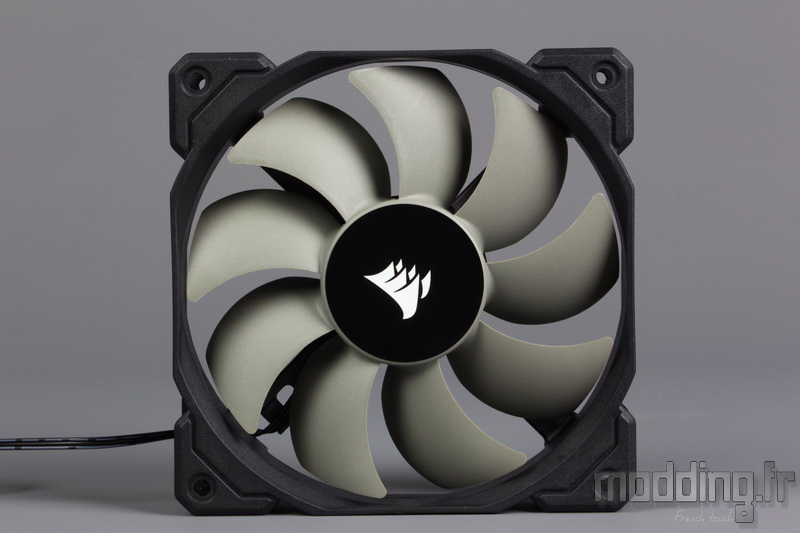

Tandis que les trois LL120 sont installés à l’avant du boitier, un quatrième ventilateur prend place à l’arrière du châssis.
Cependant, il ne s’agit pas d’un LL120, mais d’un simple ventilateur en 120 mm dotés d’une prise 3-pins.
Nous allons paraitre gourmands, mais tant qu’à faire nous aurions aimé avoir un quatrième LL120 sur cet emplacement.

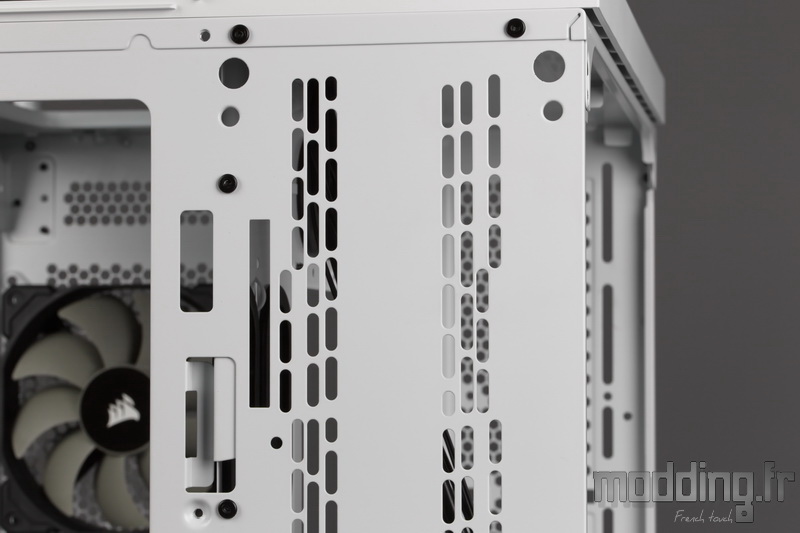

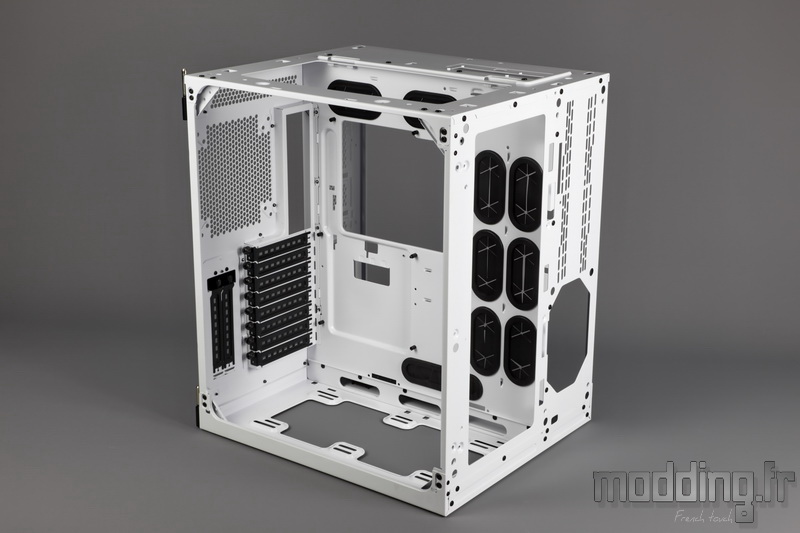

Mis à part les équerres PCI et les gonds, tous les autres éléments du châssis sont fixés entre eux par des rivets.
Il en est de même pour le support spécifique au bloc d’alimentation.
