Montage :
Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Ce dernier intègre une bande en caoutchouc au niveau des ergots de prise en charge du disque.
Le montage se passe d’outils.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite, on exerce une pression sur le bord opposé du tiroir pour l’écarter du disque dur.
Le but étant de pouvoir insérer complètement les autres ergots dans les trous du bord opposé de l’unité de stockage.
Chacun des tiroirs peut aussi accueillir une unité 2.5″.

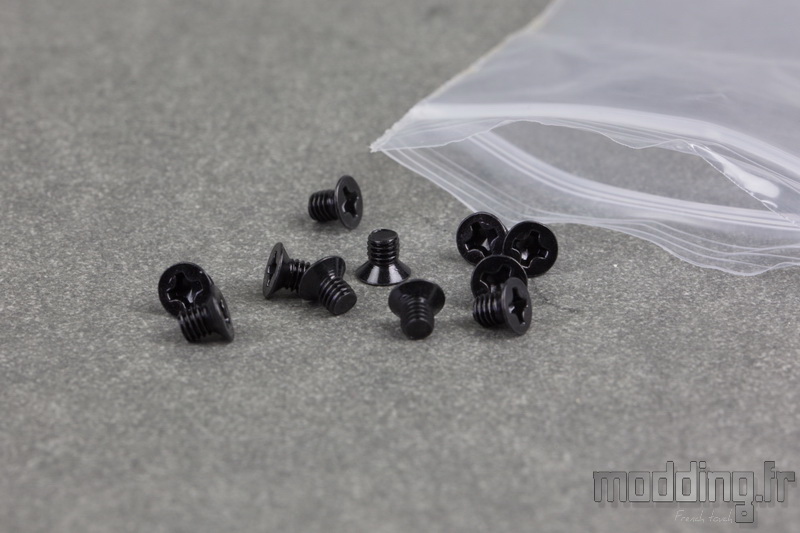

Dans ce cas, il nous faut un tournevis et 4 vis M3 à tête fraisée.
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Dans les deux cas, on vérifie à bien orienter la connectique de l’unité de stockage.
Il ne reste plus qu’à mettre en place les tiroirs en les glissant au fond de la cage HDD jusqu’à entendre le petit clic assurant leur bonne fixation.

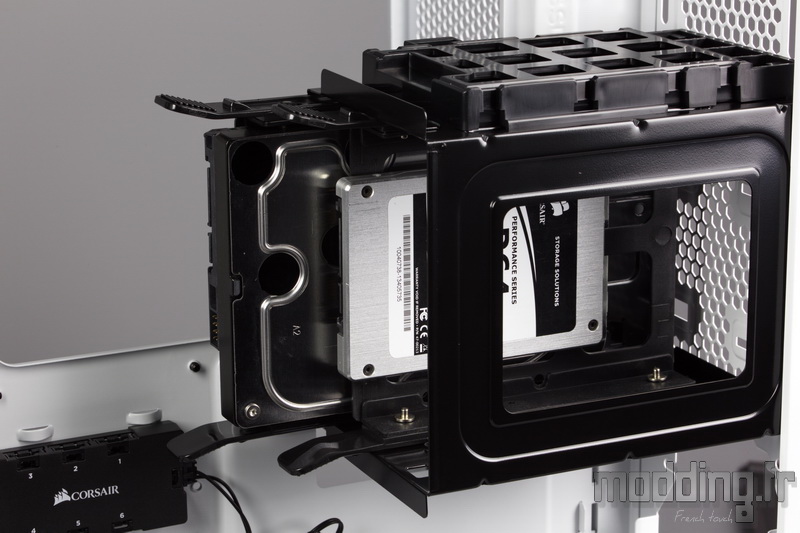

Le SSD a aussi son propre support.
Cette fois-ci, l’installation se passe d’outils.
On a juste à glisser le SSD dans l’une des 4 cages jusqu’à ce que la languette externe se referme sur lui.
Il est alors bloqué au fond de sa cage. Pour le libérer, il suffit d’appuyer sur cette même languette et le SSD se retrouve éjecté de sa cage.
Simple et efficace !
Si nous avons un doute sur l’efficacité du blocage du SSD, Corsair intègre un point de fixation sur chacune des cages qui permet de rajouter une vis qui sécurise ainsi l’installation.

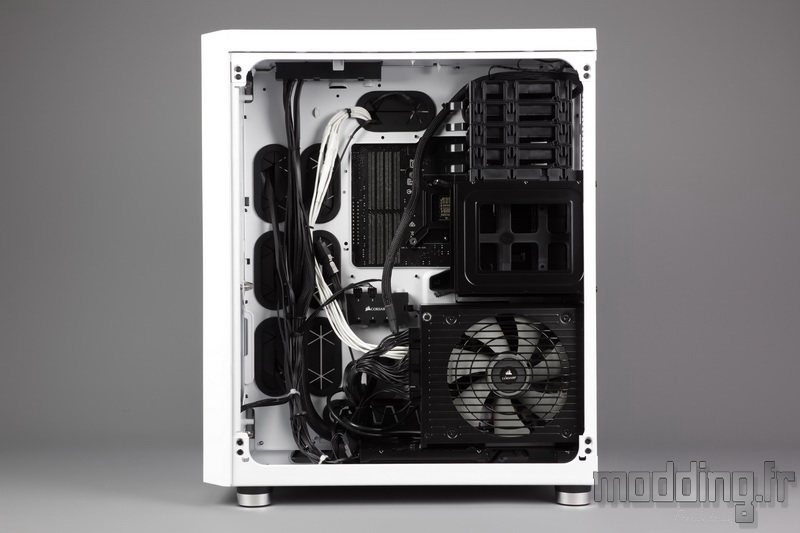

L’alimentation prend place du côté des coulisses.
On positionne le bloc à la verticale de façon à ce que sa face ventilée soit orientée vers la porte controlatérale afin de la faire coïncider avec la grille que cette dernière intègre.
Le bloc repose sur son support dédié qui dispose de 4 plots en caoutchouc.

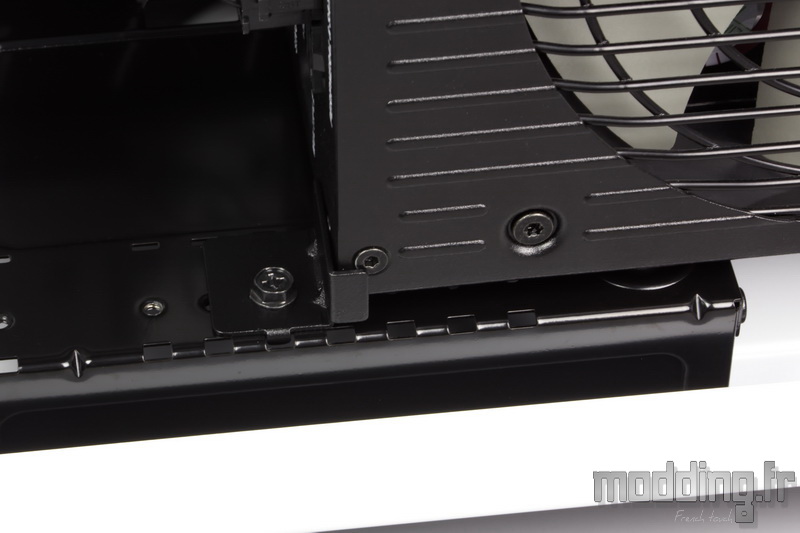

Nous avons une pièce métallique qui vient s’ajuster à la profondeur du bloc et évite que ce dernier ne vienne en contact avec la porte controlatérale.
La profondeur maximale du bloc est de 225 mm.
L’installation de la carte mère s’effectue avec 8 vis UNC-6.32, l’entretoise centrale dispose seulement d’un léger déport facilitant le centrage de la carte.

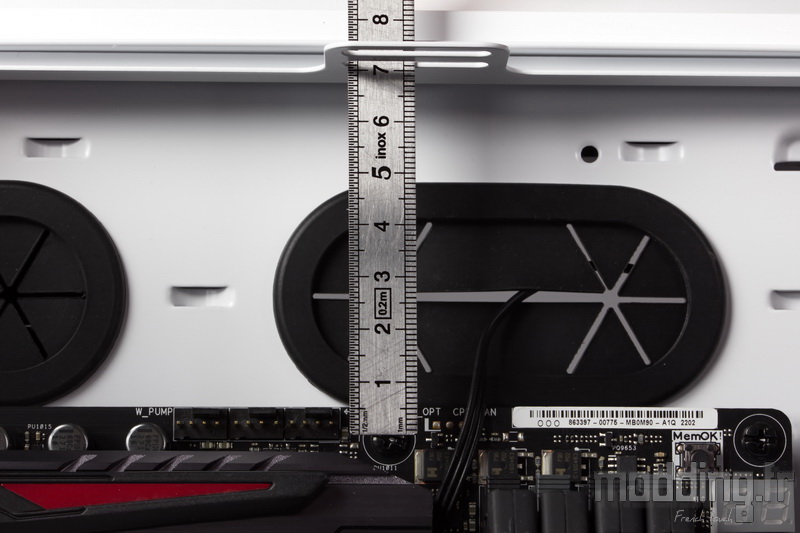

Nous n’aurons aucun souci lors de l’installation d’une carte mère au format E-ATX en raison de la présence des deux séries de passages de câbles.
Aucun souci, non plus, du côté de la prise CPU.
Les ouvertures sont toutes aussi grandes qu’à l’avant du plateau de la carte mère.
Nous avons vu que le Crystal 680X est capable d’accueillir un circuit de Watercooling personnalisable.
La pompe et le réservoir peuvent aisément prendre place dans les coulisses, Corsair ayant bien déporté l’alimentation et le stockage dans la partie arrière de ce compartiment.
Qu’en est-il pour l’installation de radiateurs dans le compartiment principal ?
Le support de ventilation supérieure peut accueillir un radiateur de 240 ou 280.

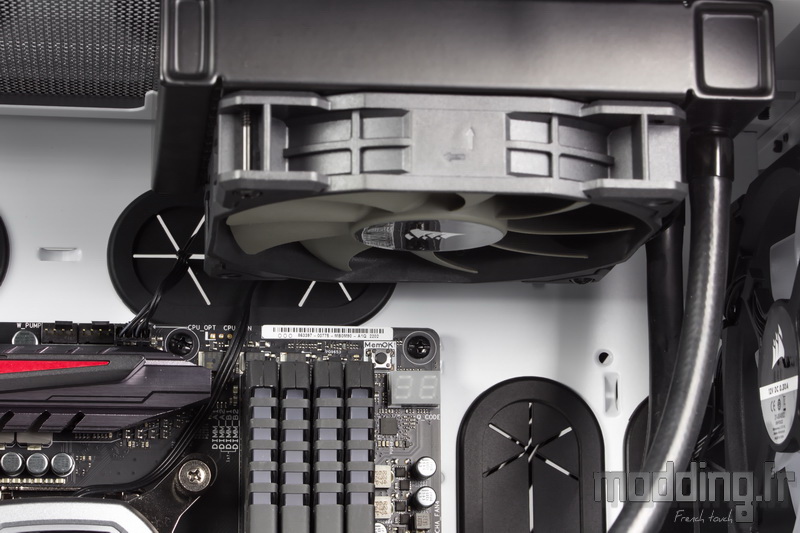

Nous avons bien 75 mm avant d’entrer en contact avec les barrettes mémoires en ce qui concerne un radiateur associé à des ventilateurs en 120 mm.
Avec un radiateur disposant d’une ventilation en 140 mm, il faut compter sur 60 à 65 mm.
Au-delà, nous allons gêner les prises de ventilation placée sur le bord supérieur de la carte mère, sans parler de la présence des dissipateurs.

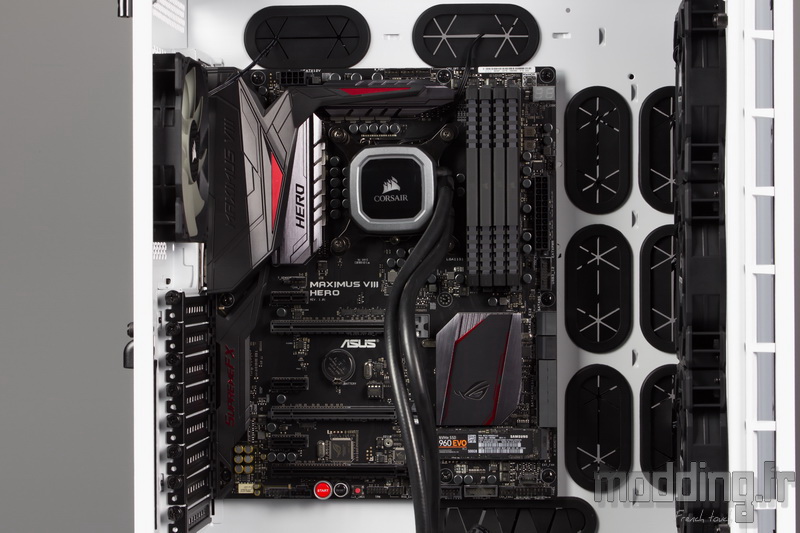

L’installation de notre AIO H60 ne pose aucun problème.
De plus, nous avons le support qui est amovible. On fixe le radiateur, on met en place le filtre et nous n’avons plus qu’à remettre en place le support dans le boitier.

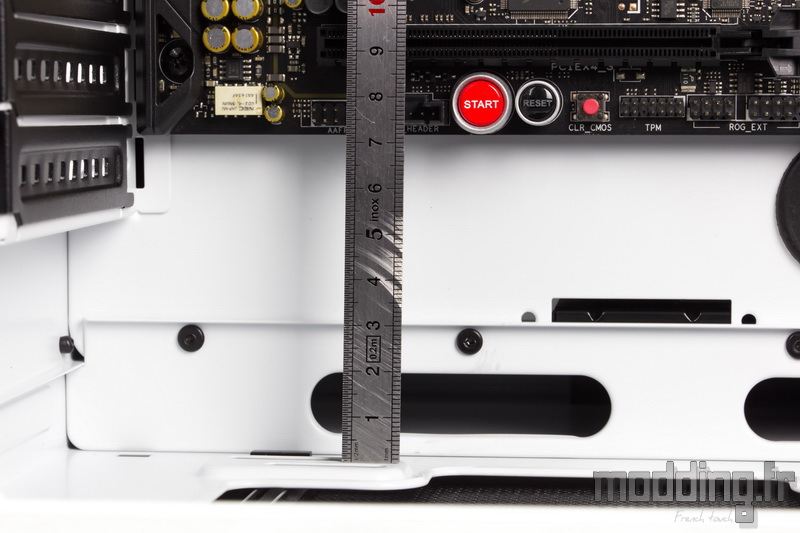

Dans la partie basse du Crystal 680X, 70 mm sont disponibles pour installer un radiateur et ses ventilateurs que ce soit en 240 ou 280.
On peut envisager d’avoir un peu plus de place, mais l’on risque de gêner les branchements à effectuer sur les prises disposées sur le bord inférieur de la carte mère.
A l’avant du boitier, nous avons jusqu’à 80 mm de place disponible rien que pour le radiateur avant d’atteindre la carte mère.
Cependant, il faut aussi compter sur la longueur de la carte graphique.
Le passage de câbles situé en bas du plateau de la carte mère permet de glisser les différents câbles issus du panneau des connectiques du boitier.
En ce qui concerne le câble de la prise audio, nous utilisons le passage qui se situe dans l’angle entre le plateau de la carte mère et la base du châssis.
Les dimensions internes du Crystal 680X permettent à Corsair de nous proposer l’installation de la carte graphique à la verticale.
Cependant, il faut se procurer le Riser qui va bien afin de connecter ladite carte sur le port PCIe de la carte mère.
Cela tombe bien, Corsair propose son câble d’extension PCIe 3.0 x16 Premium pour 41.90 euros.
On jouit alors d’une vue imprenable sur la face ventilée de la carte graphique.
Celle-ci demeure à 20 mm de la porte en verre trempé.
On peut bien sûr installer notre carte graphique d’une façon plus classique.
Une méthode qui reste indispensable si l’on envisage le multi-GPU.

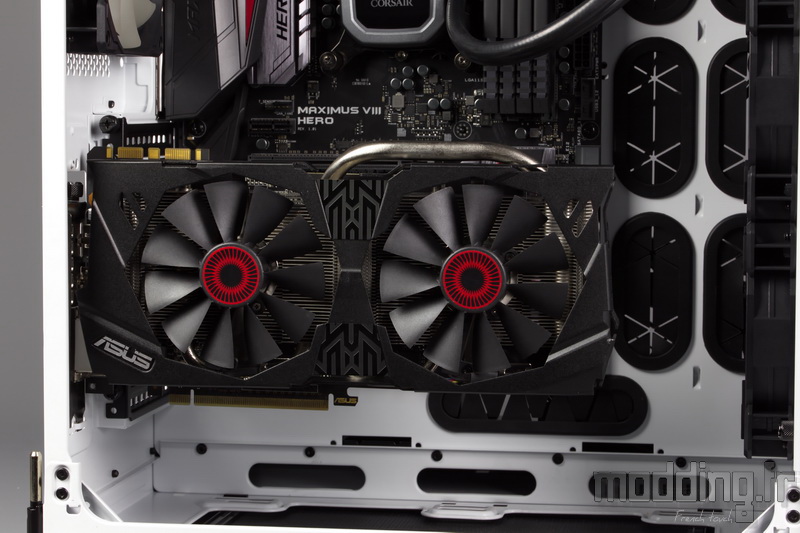

La place disponible en l’état actuel est de 330 mm.
La distance se réduit en fonction de l’épaisseur de l’éventuel radiateur que l’on veut installer à l’avant du Crystal 680X.
A titre d’exemple, notre GTX 970 mesure 280 mm, ce qui ne laisse qu’une quarantaine de millimètres pour le radiateur…
Autrement dit, il nous semble plus judicieux d’installer un radiateur radiateurs en bas et un second en haut du boitier. Ainsi on laisse la ventilation antérieure arroser d’air frais le compartiment principal.
Certes, nous avons une sacrée place du côté des coulisses avec 120 mm de profondeur.
Ce n’est pas une raison de laisser le bazar s’installer… Surtout que Corsair a la délicatesse d’integrer, au dos du plateau de la carte mère, de nombreux points d’ancrage.
On apprécie aussi que la marque propose des cages SSD indépendantes les unes des autres. La cage HDD demeure amovible, pour autant le support primaire des cages SSD peut se passer de cette cage HDD si l’on veut vraiment se passer de cette dernière.
Nous branchons les différentes prises aRGB des ventilateurs LL120 sur le HUB RGB en respectant l’ordre des prises.
Pour rappel, on commence par la prise “1” et l’on continue sur les suivantes.
L’ordre se révèle aussi important pour certains effets dynamiques que propose le logiciel iCUE. On évite alors de brancher le ventilateur positionné entre les deux autres LL120 RGB sur la prise “1” ou “3”…

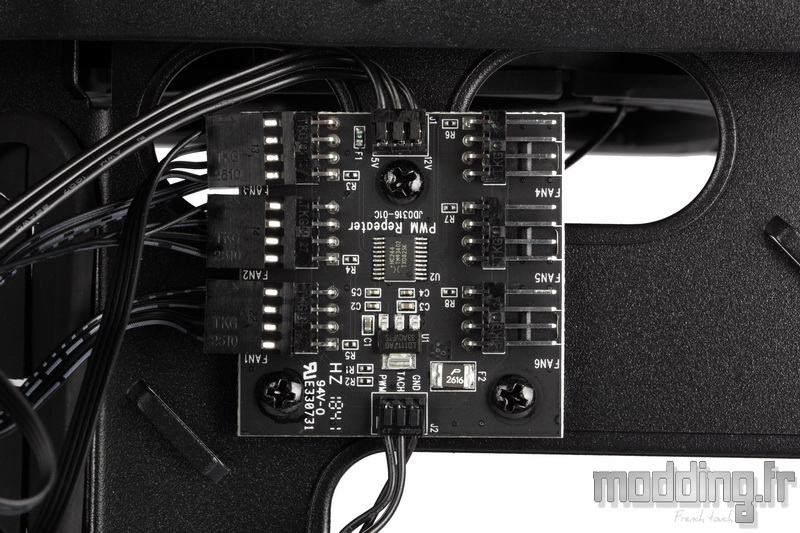

Le Crystal 680X embarque 4 ventilateurs, une dotation bien sympathique. Cependant, on regrette que Corsair ait fait l’impasse sur un HUB (ou répéteur) PWM comme celui présent dans le Carbide 678C.
Nous effectuons les divers branchements du côté du compartiment principal.
Sur un plan Aircooling, nous disposons de 180 mm pour le ventirad avant qu’il ne rentre en contact avec la vitre du boitier.

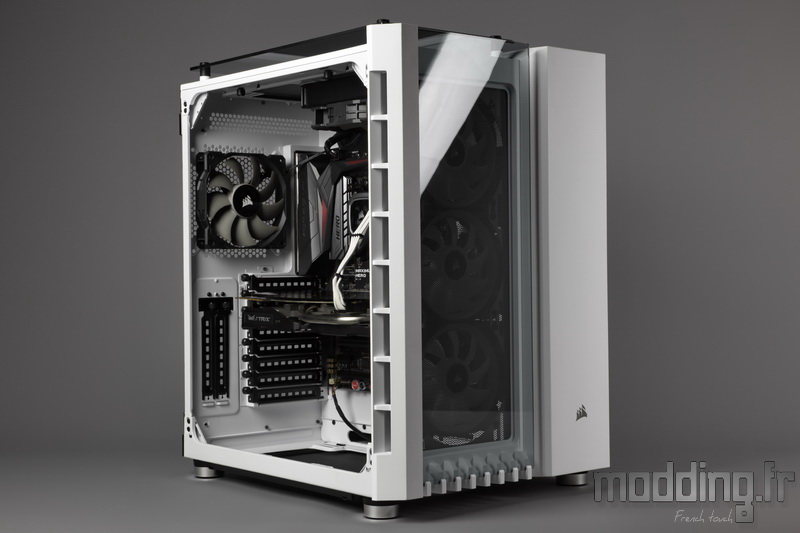

Nous refermons les portes.
La différence de taille entre les axes centraux des deux paumelles facilite la repose du panneau en verre trempé. On commence par le gond supérieur avant de passer sur le gond inférieur.

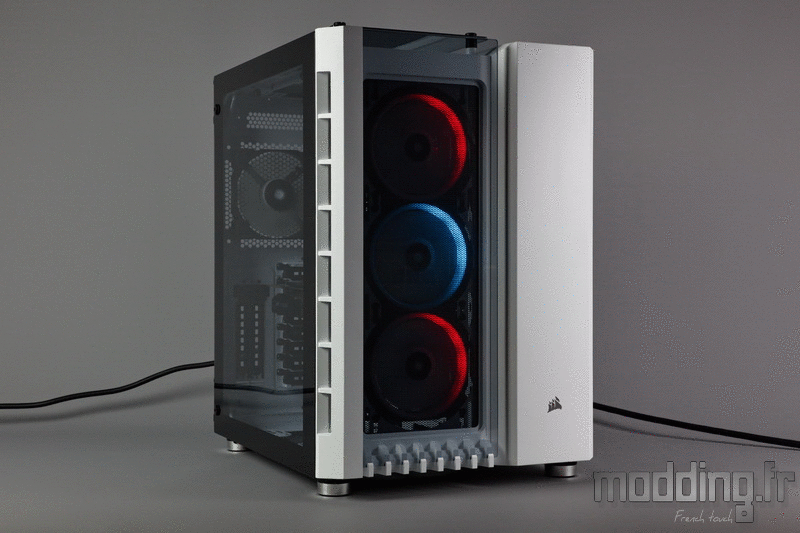

On appuie sur le bouton Power qui s’illumine de sa LED blanche, tandis que les trois ventilateurs LL120 RGB disposés à l’avant du Crystal 680X jouent à la licorne gambadant derrière le panneau en verre trempé.
Le ventilateur arrière se sent peu mis sur la touche… Restant dans l’ombre du compartiment interne.
Nous téléchargeons le logiciel iCUE sur le site Corsair pour pouvoir prendre le contrôle sur le rétroéclairage de ces trois ventilateurs.

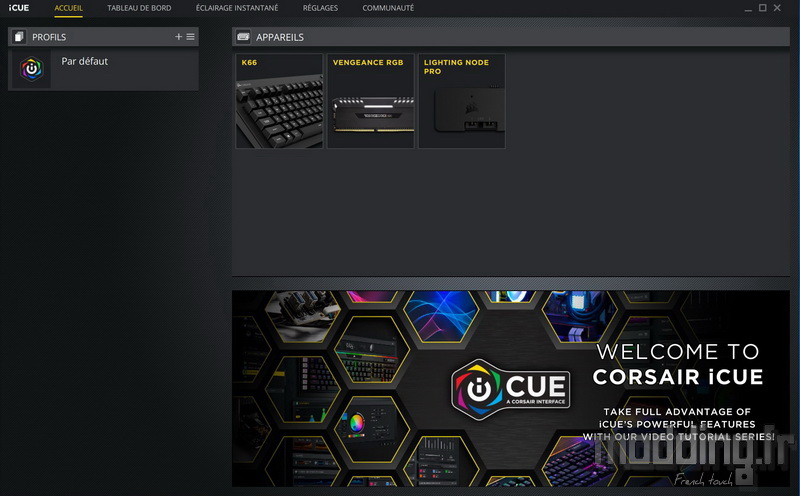

Le logiciel reconnait les différents produits Corsair installés sur notre PC.
Certes, il ne reconnait pas le Crystal 680X en tant que tel…
… Mais plutôt le Lighting Node Pro sur lequel se connecte le HUB RGB où sont branchés nos trois ventilateurs LL120 RGB ou du moins leur câble aRGB.
Avant de pouvoir accéder aux effets d’éclairage, il faut paramétrer le logiciel afin de lui notifier ce qui est branché sur le Lighting Node pro.
En effet, la détection n’est pas automatique.
Le HUB RGB est branché sur le canal “1”, on le sélectionne et nous indiquons le type de ventilateurs que nous avons installé : “Moyeu du ventilateur LL”.
Nous indiquons aussi le nombre de ventilateurs branchés.
C’est à ce moment que nous allons enfin accéder aux différents effets que propose le logiciel iCUE.
Nous disposons de plusieurs effets dynamiques mettant en jeu la technologie adressable des LED RGB.

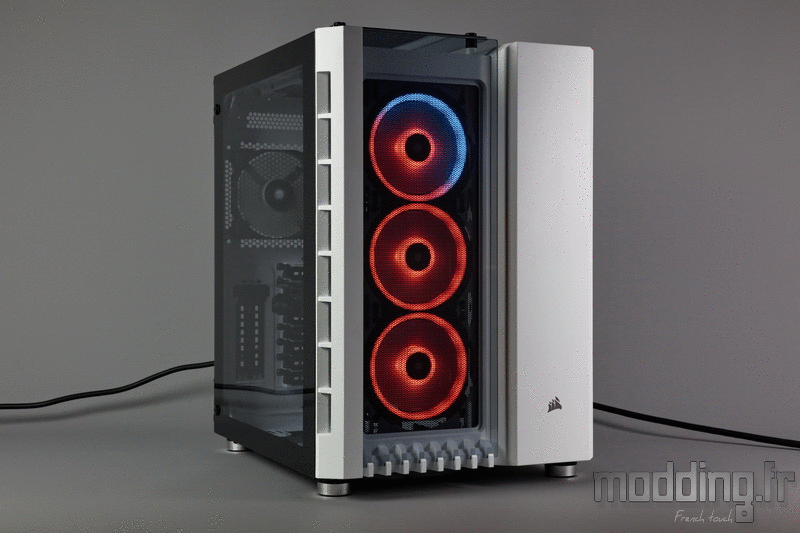

Sur certains de ces effets, les ventilateurs sont synchronisés, mais d’autres modes proposent un effet qui se propage d’un ventilateur à l’autre.
D’où l’importance de l’ordre de branchement des ventilateurs LL120 RGB au sein du HUB RGB.
