Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Corsair H75) sur le même emplacement et nous installons le boitier dans le même endroit de la pièce où nous effectuons les tests.
Niveau sonore
Les ventilateurs du 7000D AirFlow
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

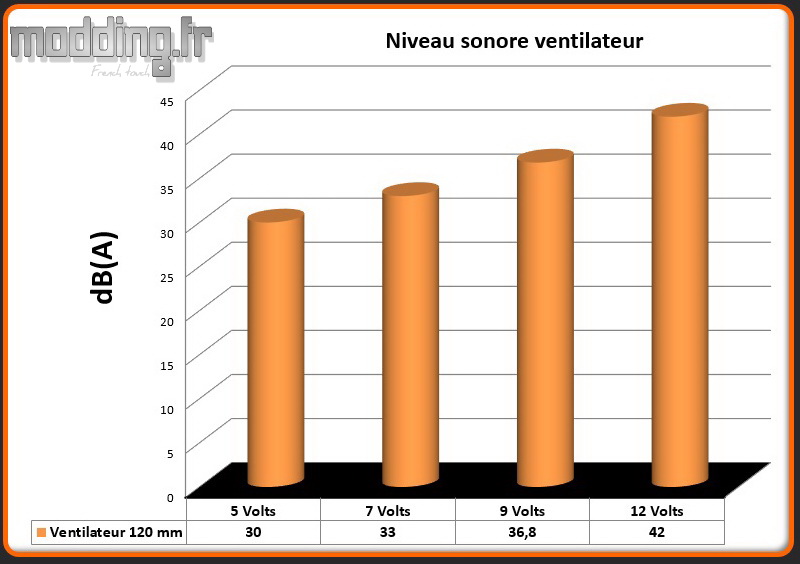

Niveau sonore

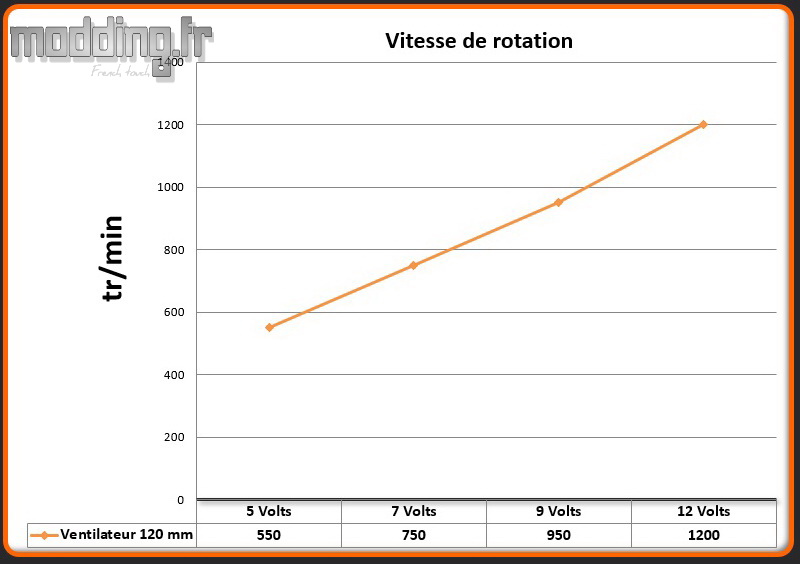

Vitesse de rotation
Les ventilateurs du 7000D AirFlow bénéficient d’une gestion PWM et bien qu’ils disposent d’un diamètre en 140 mm, on constate que leur vitesse de rotation est quasi identique à celle des ventilateurs en 120 mm présents dans le 5000D.
A pleine vitesse, le ventilateur en 140 mm se révèle moins discret que le ventilateur du 5000D.
Il devient plus discret dès que nous diminuons sa vitesse de rotation et nous entrons dans le monde du silence dès que nous passons sous la barre des 800 tr/min.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H75 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H75 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V.
Nous avons équipé notre H75 d’un seul de ses ventilateurs. Il est géré dans le bios par l’application Hardware Monitor.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont masquées…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H75 se positionnent dans un boitier au format tour.

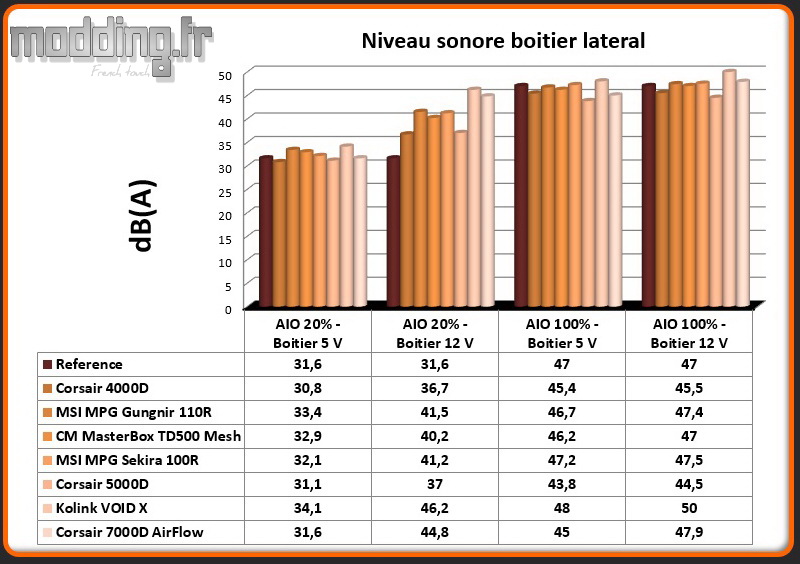

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.

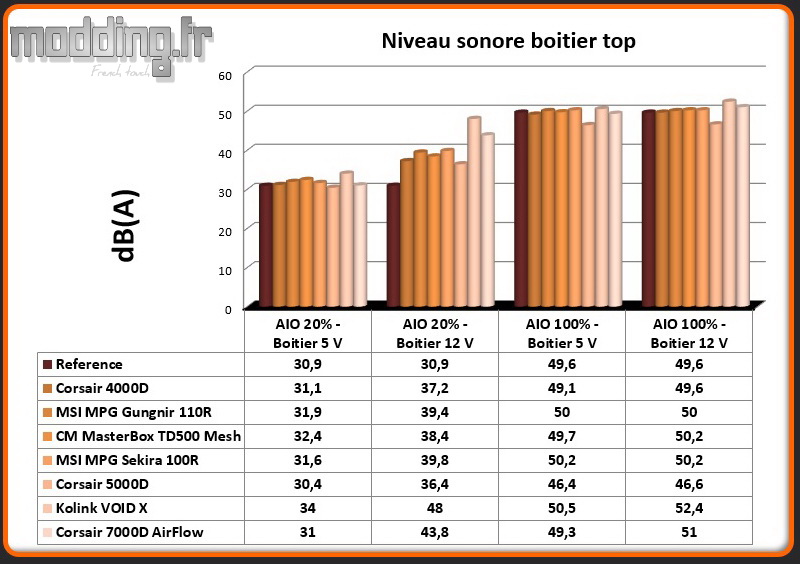

Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H75 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. Le Top de notre 7000D AirFlow propose en plus du filtre une plaque en acier, mais la plaque du 5000D que nous avions testé est pleine alors que celle de notre 7000D est grillagée. De ce fait, le Top du boitier arrive à peine à filtrer le bruit engendré par la ventilation du H75. Le niveau sonore est plus contenu au niveau du panneau en verre trempé.
La ventilation du boitier à plein régime demeure audible.
Dès lors que nous baissons l’ensemble de la ventilation à sa vitesse minimale, le 7000D AirFlow sait se faire très discret.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor (v1.42) en prenant les valeurs maximales.
De même pour le processeur, où l’on effectue une moyenne des 8 cœurs.
Le ventilateur du H75 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel MSI AfterBurner à 35% (soit 1280 tr/min) durant le test combiné.
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

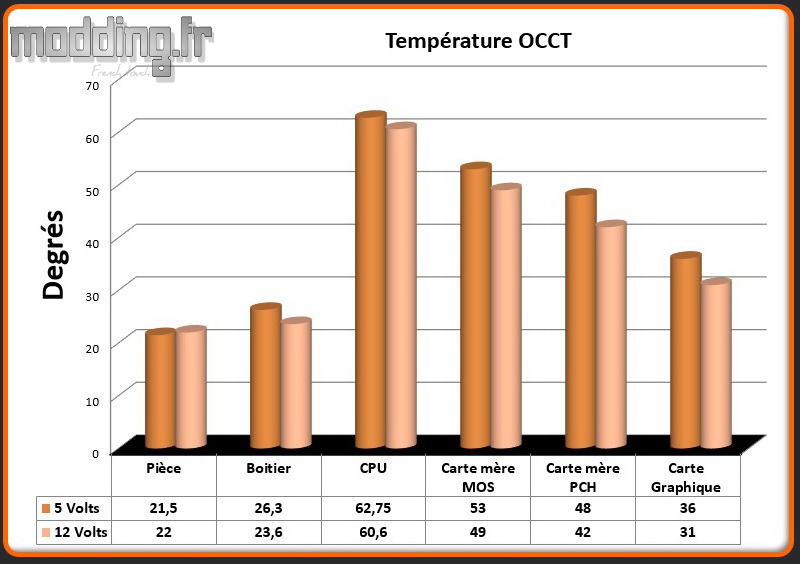

OCCT CPU

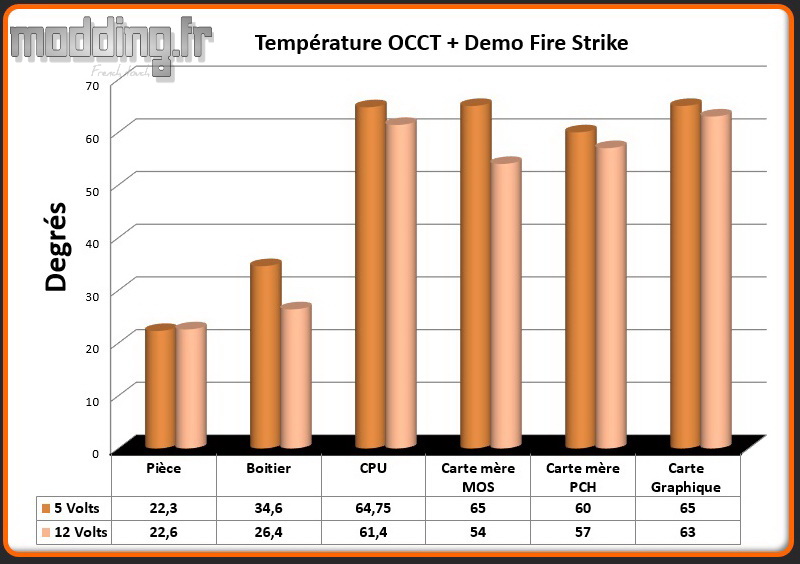

OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse révèle un léger impact sur les composants de notre configuration, avec un gain de 2° sur le processeur et de 4 à 6° sur la carte mère.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. Toutefois, les dimensions du 7000D AirFlow minimisent cet impact aidé en cela avec la présence des trois ventilateurs en 140 mm. On note que la température au sein du compartiment principal augmente que très peu avec un gap de seulement 3° entre les deux tests (OCCT vs OCCT+Fire Strike). Cette situation favorise d’autant le refroidissement des composants et notamment de notre processeur qui ne prend qu’un petit degré supplémentaire.
La température ne grimpe que très peu lorsque nous laissions la ventilation sur une faible vitesse de rotation (+ 2° sur le CPU).
Le gain au sein de ce test combiné qu’apporte le passage de la ventilation à une vitesse maximale est un peu plus notable que sur le test OCCT seul, avec 3° de différence pour notre 10700k.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Corsair H75 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

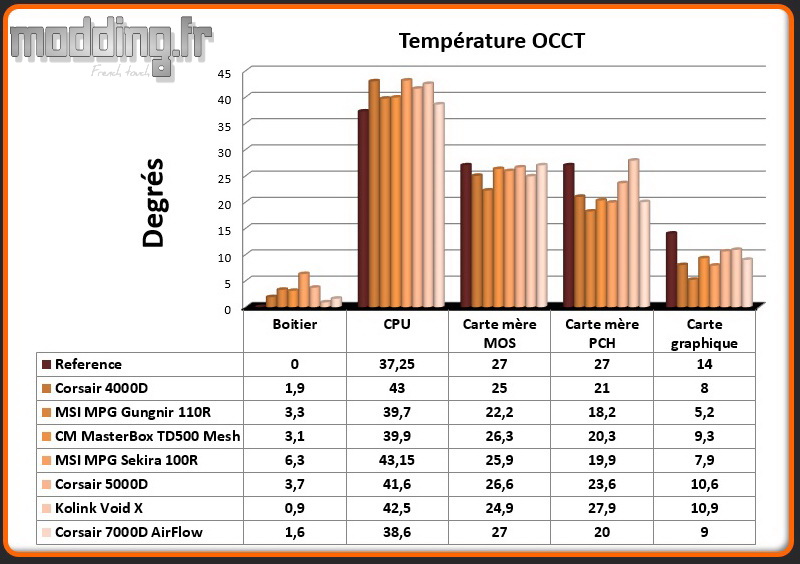

Comparatif OCCT CPU

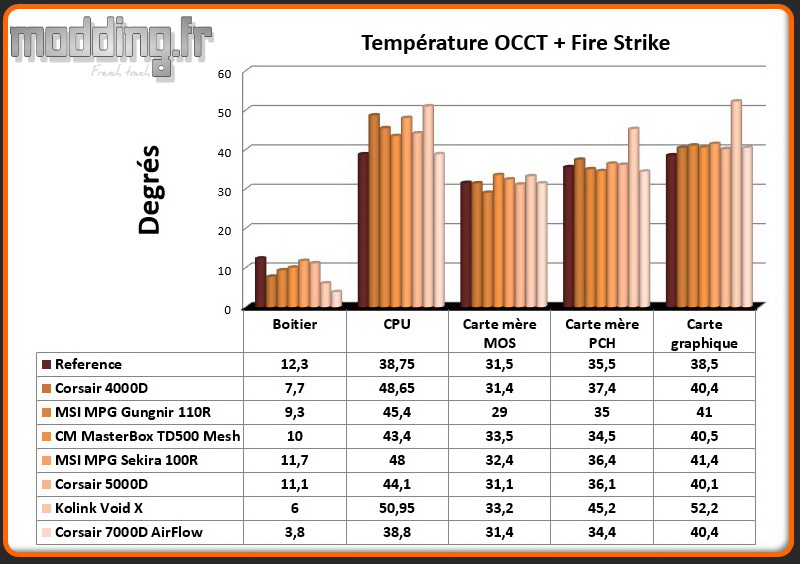

Comparatif OCCT CPU+Fire Strike
Là aussi, les dimensions du 7000D AirFlow favorisent le refroidissement de notre processeur rien qu’avec notre petit H75.
Cela se remarque notamment lorsque la carte graphique entre en action et vient de ce fait réchauffer l’air ambiant au sein du compartiment principal.
L’impact sur le refroidissement de la carte graphique est moindre par rapport à celui sur le processeur, car sa position demeure à peu de choses près identique à celle qu’elle a dans les autres boitiers précédemment testés, par rapport au cache-alimentation. Par contre, elle s’avère plus éloignée de la ventilation antérieure que dans les autres boitiers.
