Montage :

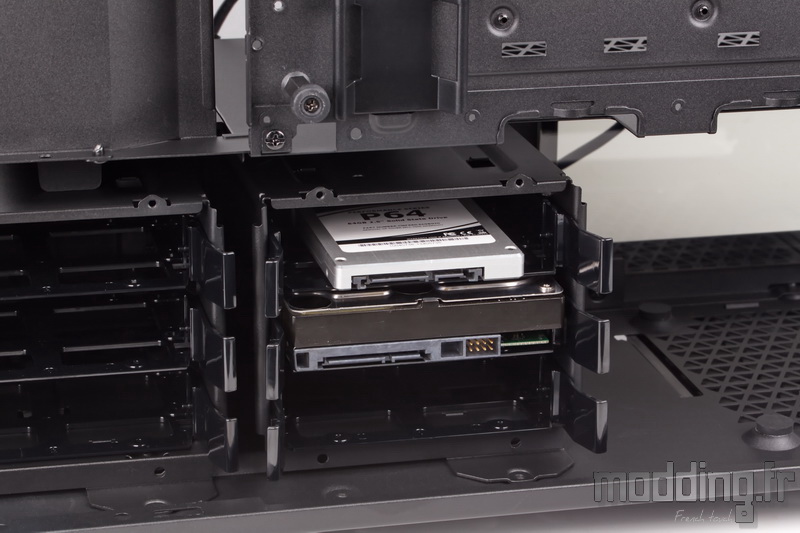

Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Le montage se passe d’un quelconque outillage.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite, on exerce une pression sur le bord opposé du tiroir pour l’écarter du disque dur.
Le but étant de pouvoir insérer complètement les autres ergots dans les trous du bord opposé de l’unité de stockage.
On veille à orienter la connectique du disque dur vers les branches du tiroir.
Chacun des tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3 à tête fraisée.
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Il ne reste plus qu’à mettre en place les tiroirs en les glissant au fond de la cage HDD jusqu’à entendre le petit clic assurant leur bonne fixation.
Nous avons six autres emplacements s’associant à l’installation du SSD sur leur support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
Nous veillons à orienter la connectique vers le bord opposé à la vis à main.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
La vis à main permet de garantir la bonne fixation du support à l’arrière du plateau de la carte mère.

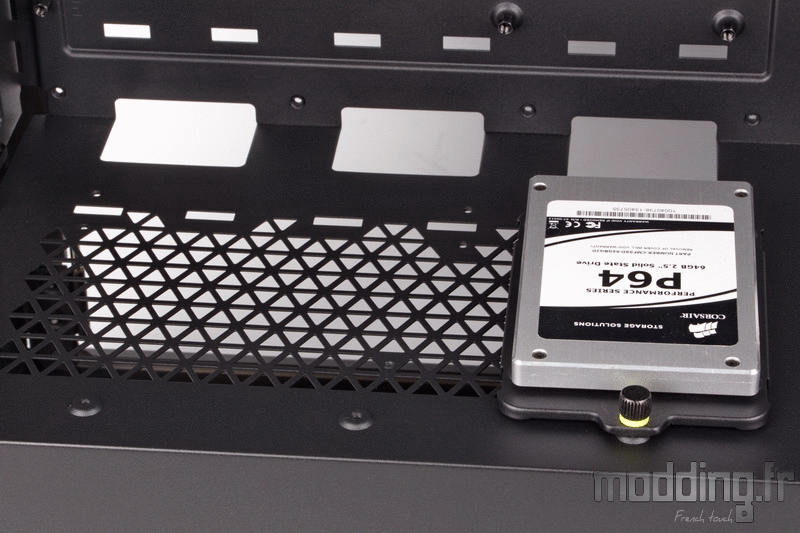

Si nous tenons à ce que nos SSD soient visibles dans le compartiment principal, trois autres emplacements sont prévus au niveau du plateau du cache-alimentation.
Cela n’est possible que si l’on n’envisage pas d’installer la carte graphique à la verticale.

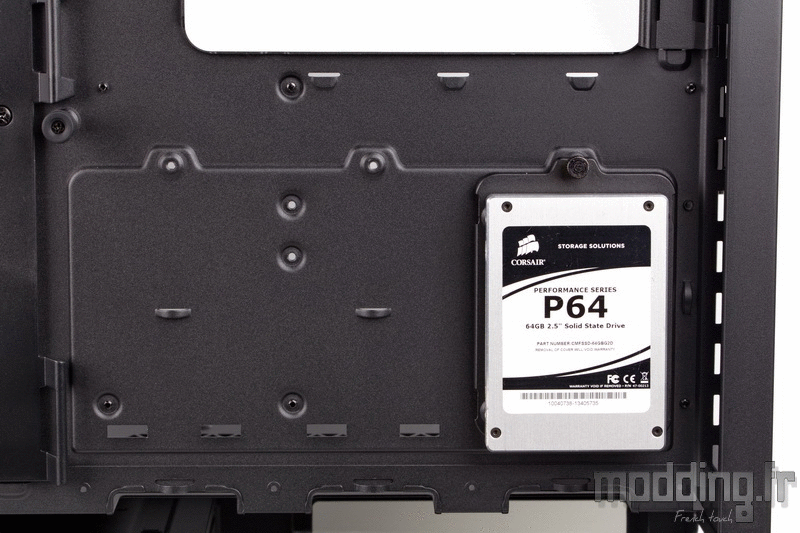

Nous pouvons éventuellement installer une unité de stockage (SSD ou disque dur 3.5″) sur la plaque multisupport qui couvre l’ouverture donnant accès à l’arrière du Socket.
Toutefois, la marque ne fournit pas les rondelles en caoutchouc permettant d’absorber les vibrations d’un disque dur qui est alors fixé directement sur la structure en acier de ce support.
Cette plaque peut aussi accueillir un iCUE Commander Pro.

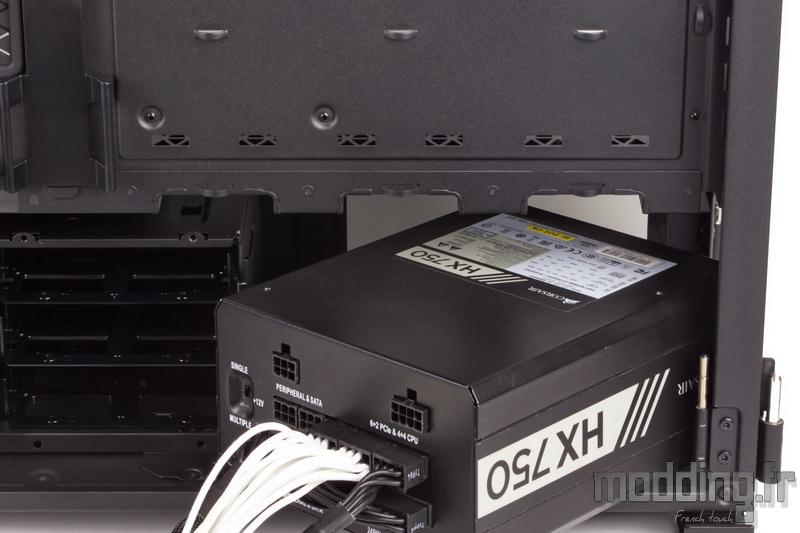

Avec les cages HDD en place, notamment la plus en arrière, il nous est impossible d’insérer notre alimentation (180 mm de profondeur) dans son emplacement.
Aussi, pour ne pas être gênés dans la mise en place du bloc d’alimentation, nous retirons au préalable ladite cage HDD.

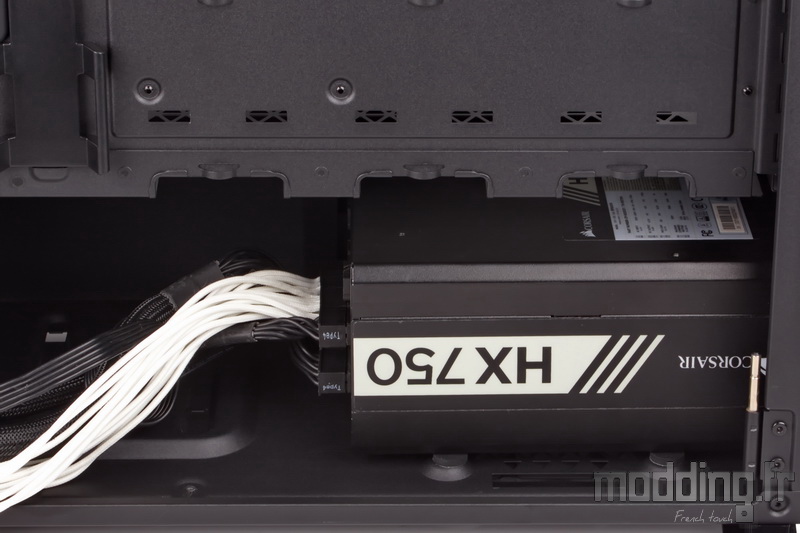

Une fois notre bloc installé sous le cache-alimentation, nous pouvons remettre en place la cage HDD.

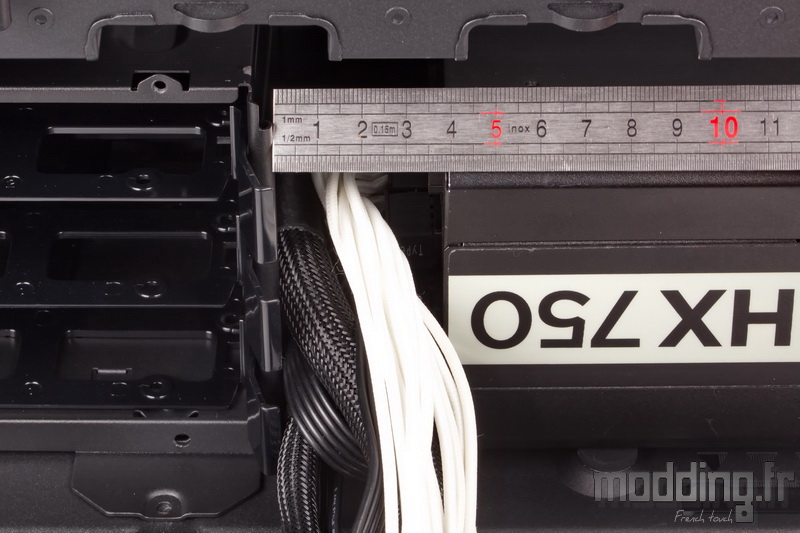

Il reste un peu de 40 mm pour les câbles, il est alors conseillé de brancher au préalable les câbles dont nous avons besoin.
On le place à chacun de nos tests “boitier”, il existe une autre alternative que l’on aimerait voir plus souvent, il s’agit d’un support dédié à l’alimentation qui permet de glisser le bloc par l’arrière du boitier.
Cela permet de rajouter les câbles rien qu’en faisant glisser le bloc dans son logement et nous avons moins de contraintes quant à sa mise en place que lorsque nous insérons le bloc par les coulisses.
Ce type d’accessoire devrait, à notre humble avis, être présent sur tous les boitiers disposant d’un cache-alimentation tellement il facilite l’installation de l’alimentation.
La fenêtre permettant d’entrevoir la paroi de l’alimentation est bien assez grande pour ne pas couper le nom de notre bloc.
Le contraire aurait été étonnant de la part de Corsair.
L’installation de la carte mère s’effectue avec 8 vis UNC-6.32.
L’entretoise centrale dispose d’un déport (borgne) facilitant le centrage de la carte.

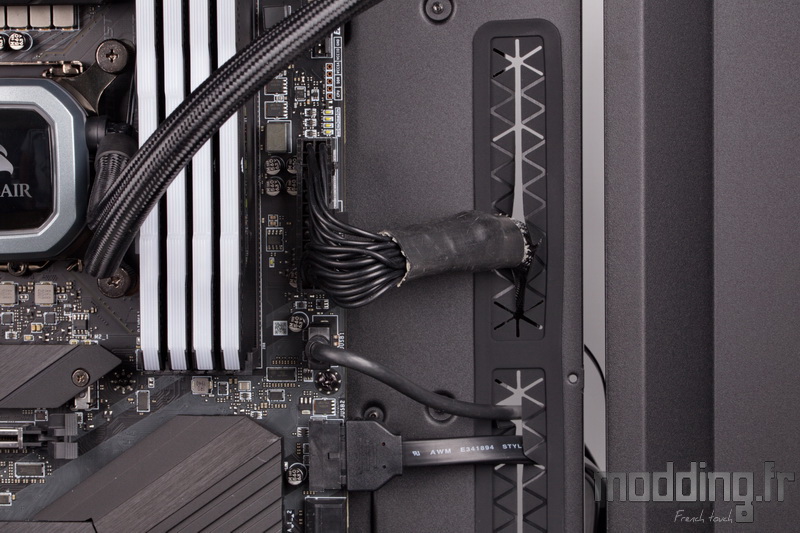

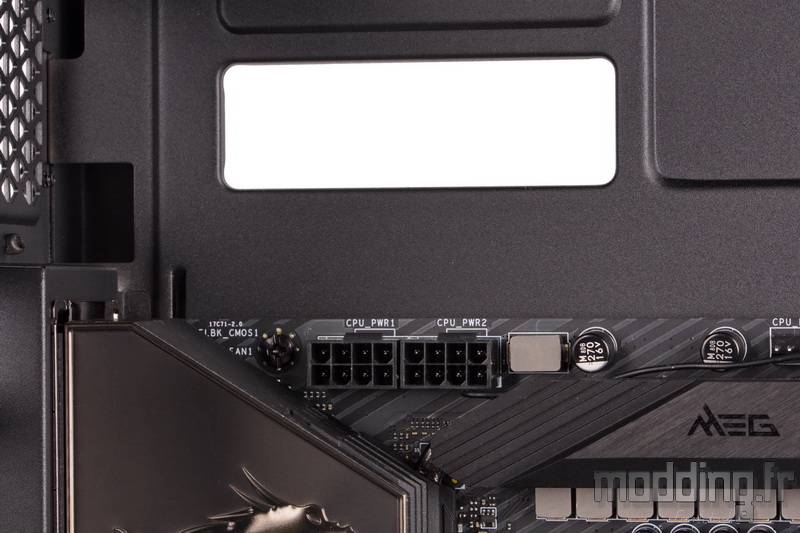

Nous n’avons aucun souci pour glisser le ou les câbles CPU par l’ouverture qui lui est essentiellement destinée.
Nous avons vu que le support de ventilation supérieur dispose de trois rangées de points de fixations sur l’un des bords afin de légèrement décaler les ventilateurs en 120 mm vers la porte principale du boitier.
Cela concerne la seconde et troisième rangée, la première rangée est réservée à l’installation de ventilateurs en 140 mm.

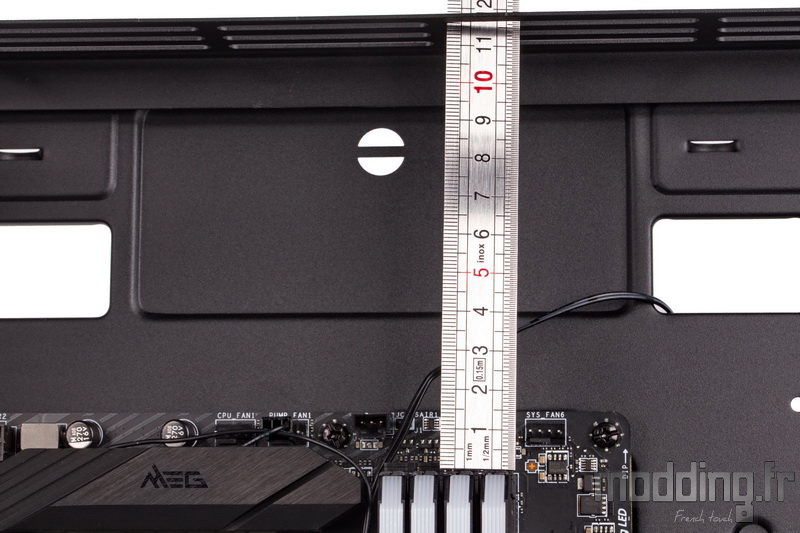

Nous avons pas moins de 110 mm pour cette troisième rangée avant de buter contre les barrettes mémoires.
On passe à 105 mm lorsque nous utilisons la seconde rangée.

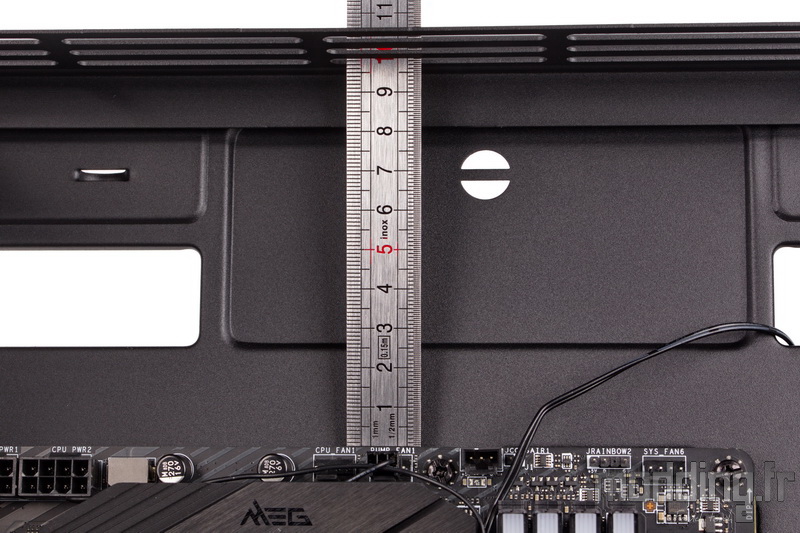

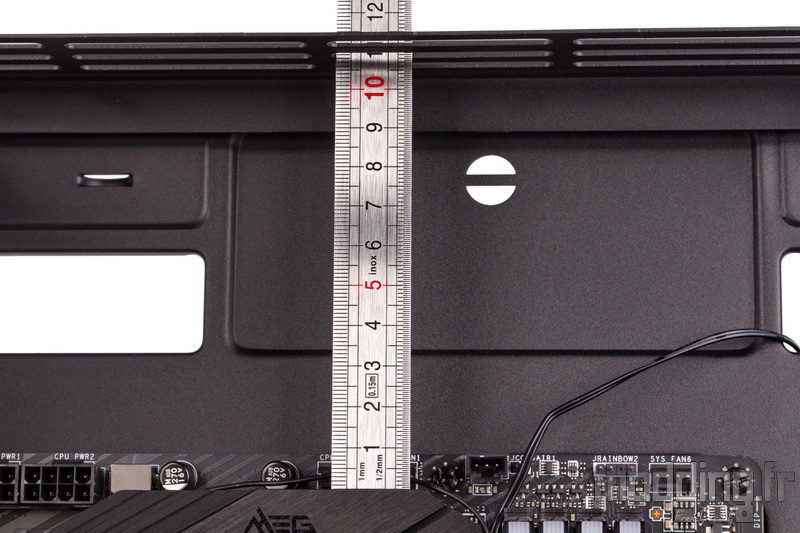

Dans tous les cas, le bord supérieur de la carte mère demeure à quasiment 100 mm de ce support, ce qui est largement suffisant pour envisager d’installer un radiateur Watercooling de 60 mm d’épaisseur dans la partie haute du boitier, et ce, quel que soit le diamètre des ventilateurs qui équipe ledit radiateur.
On a mesuré 90 mm au-dessus du cache-câble.
On peut donc opter pour un radiateur de 60 mm d’épaisseur en 360 ou en 420 dans la partie haute du 7000D AirFlow. Il faut ensuite composer avec les autres radiateurs que l’on veut installer dans la partie avant du châssis.
Il est certain que notre petit H75 semble perdu dans ce grand 7000D AirFlow !
Avant d’installer la carte graphique, nous conseillons d’effectuer le branchement des câbles que l’on va glisser par l’ouverture présente sur le bord antérieur du plateau de la carte mère.
Pour cela, nous retirons l’étroite plaque du cache-câble.
Une fois que nous avons inséré les câbles, nous pouvons remettre en place la plaque en acier.
N’oubliez pas, comme nous, de glisser aussi les câbles PCIe tout en les laissant en attente.
Nous remettons donc cette plaque, mais on peut voir que notre gros câble ATX et notamment sa partie habillée d’une gaine thermorétractable pose quelques soucis tellement le diamètre s’avère plus épais que l’espace laissé entre la plaque et le plateau de la carte mère (23 mm).
Du coup, nous devons ramener une bonne partie du câble ATX du côté du compartiment principal si nous ne voulons pas que la platine soit déformée.
Il est temps que Corsair équipe ses alimentation d’un câble ATX moins gros ou plus plat…
Tout comme le 4000D ou le 5000D, le 7000D AirFlow offre la possibilité d’installer la carte graphique à la verticale.
Ainsi nous avons une vue directe sur sa face ventilée à travers le verre trempé de la porte principale.

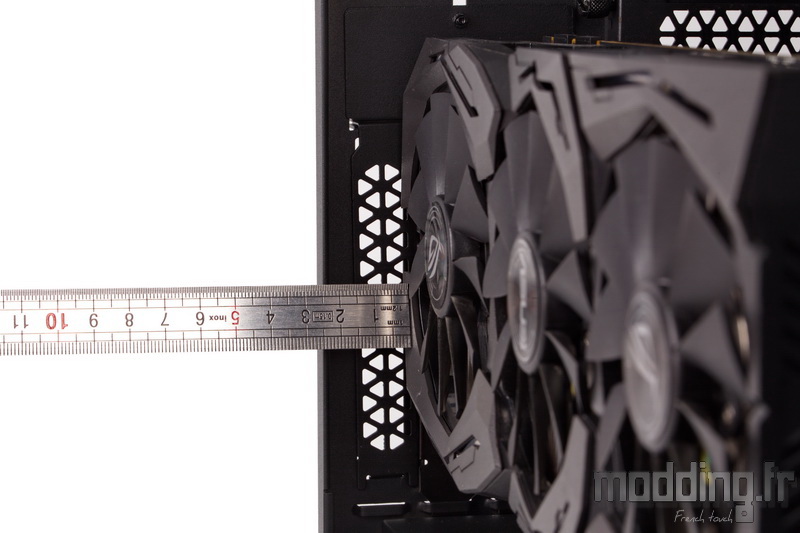

Même si le 7000D AirFlow propose trois équerres verticales, soit une équerre de plus que la majorité des boitiers, notre carte voit les ventilateurs de son système de refroidissement se positionner relativement proche du panneau en verre trempé.
Certes, 25 mm sont toujours plus que la douzaine de millimètres disponible sur le 5000D.
Néanmoins, nous conseillons d’utiliser cet emplacement lorsque la carte graphique est intégrée dans un circuit de Watercooling personnalisé.
D’autant que nous avons vu que le 7000D AirFlow offre une alternative en permettant d’installer la carte graphique à la verticale plus près de la carte mère et donc d’éloigner son système de refroidissement du panneau en verre trempé.
Nous disposons de deux positions afin de jouer sur l’espace laissé entre la backplate de la carte et les composants de la carte mère.
Dans tous les cas, il est préférable d’utiliser le câble d’extension PCIe Corsair que l’on peut fixer sur le cache-alimentation à l’aide des deux entretoises incluses dans le bundle.
Nous confortons ainsi la fixation de la carte graphique dans le plan vertical.
Le châssis offre 450 mm afin d’installer la carte graphique.
Notre GTX 1080Ti avec ses 298 mm, semble perdue et ne viendra même pas gêner l’installation de radiateur de Watercooling dans la partie antérieure du compartiment principal.

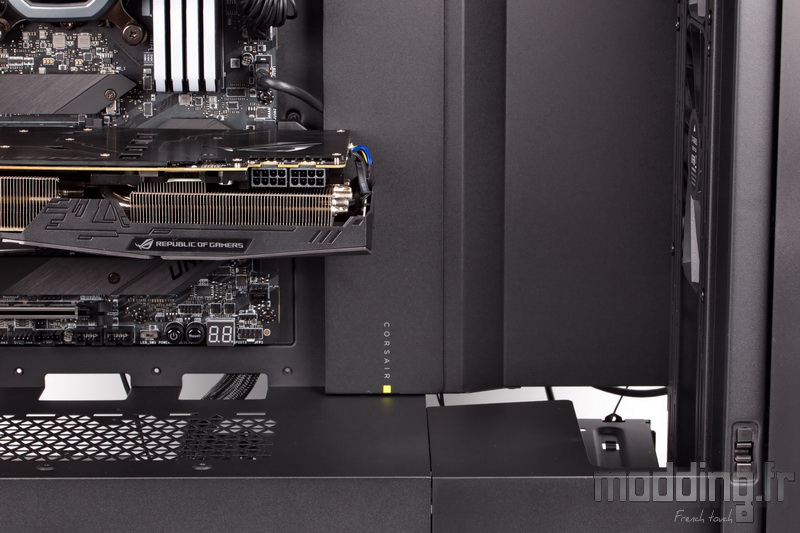

Si nous prenons comme repère, la partie en acier du cache-alimentation, celui-ci correspond à une carte de 330 mm.
Il est clair que nous ne manquons pas de place !

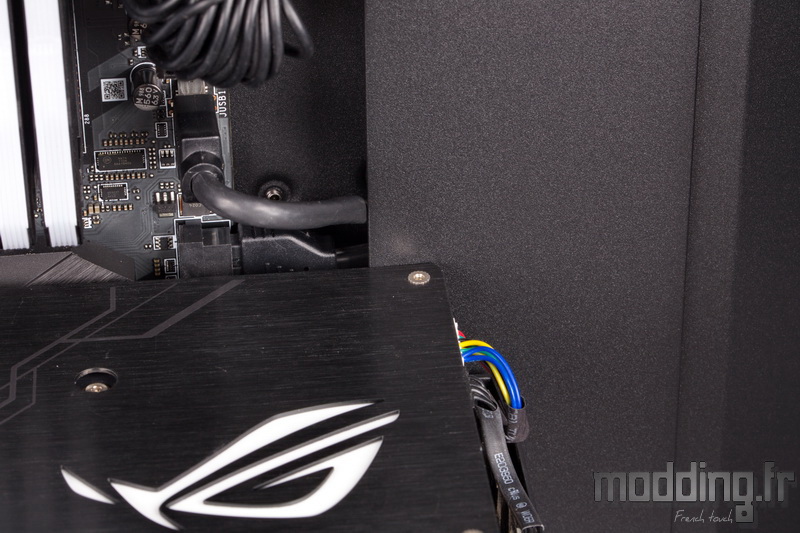

Notre carte vient au contact du cache-câble.
C’est d’ailleurs pour cette raison que nous conseillons de brancher les câbles au préalable, comme nous l’avons vu plus haut.

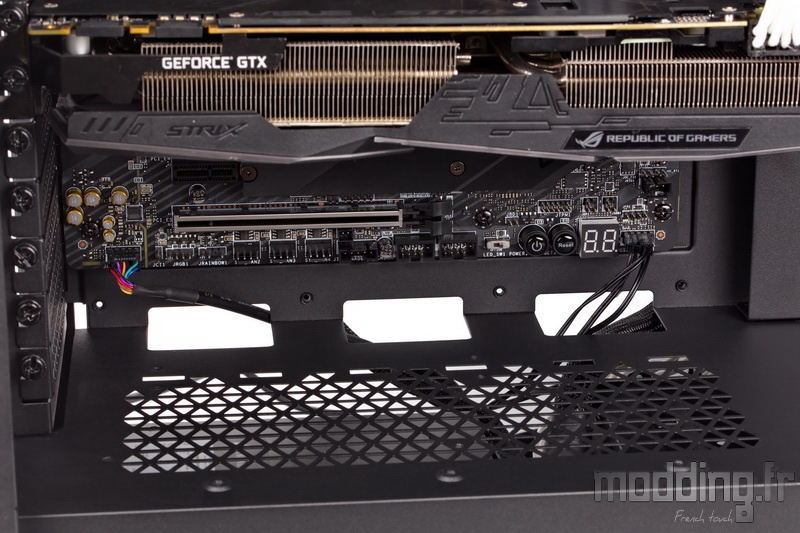

Nous glissons le câble audio et les câbles du boitier par les ouvertures présentes sur la partie supérieure du cache-alimentation.
On n’oublie pas de connecter les câbles PCIe, qui sont restés en attente sur les prises de la carte graphique.

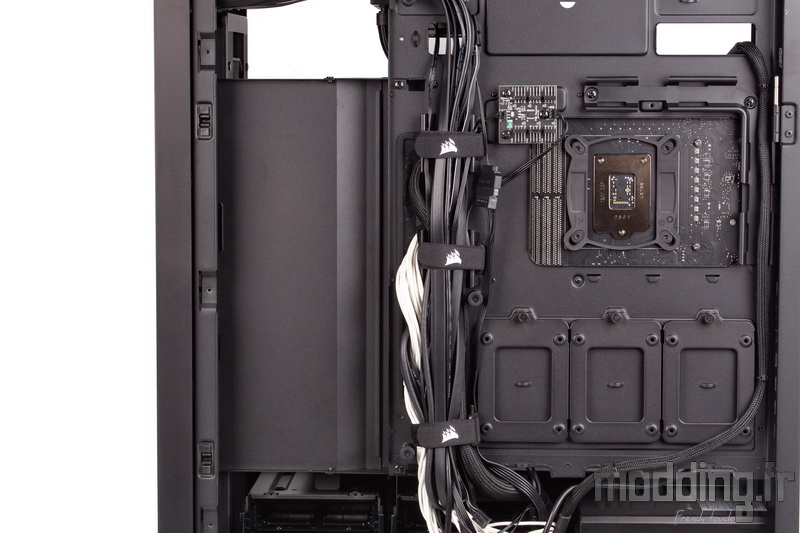

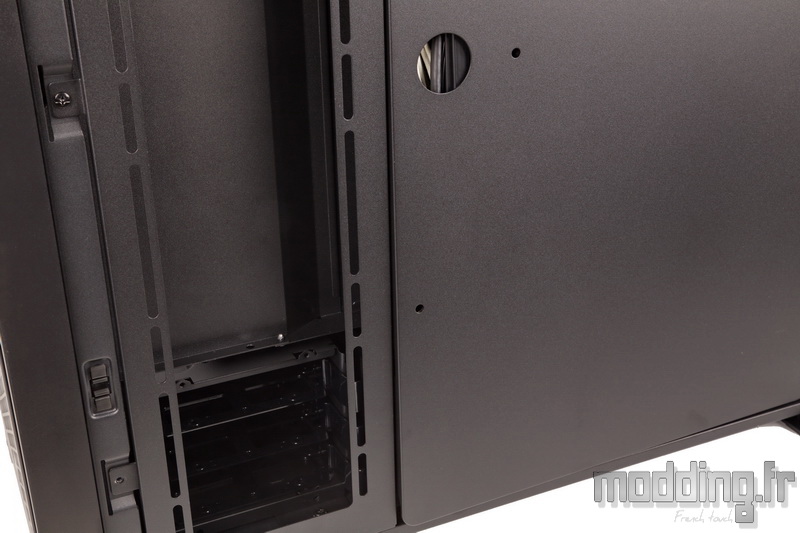

Du côté des coulisses, l’ouverture du plateau de la carte mère permettant d’accéder à l’arrière du Socket est optimale.

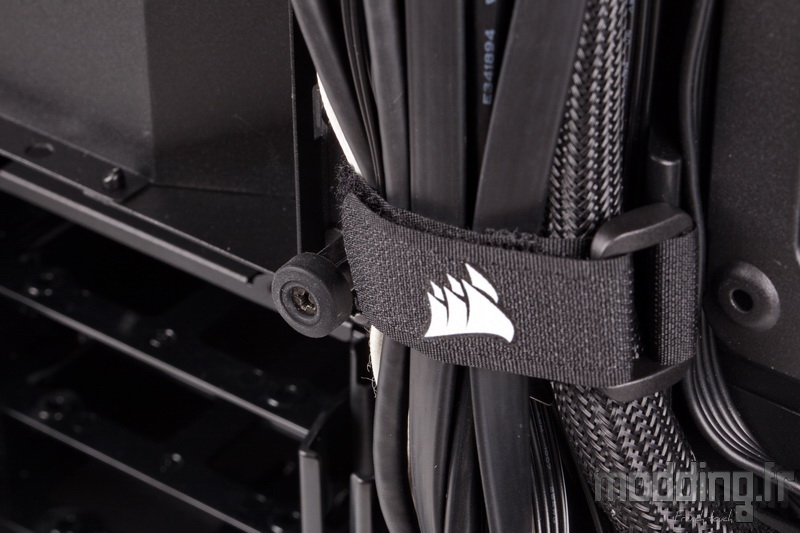

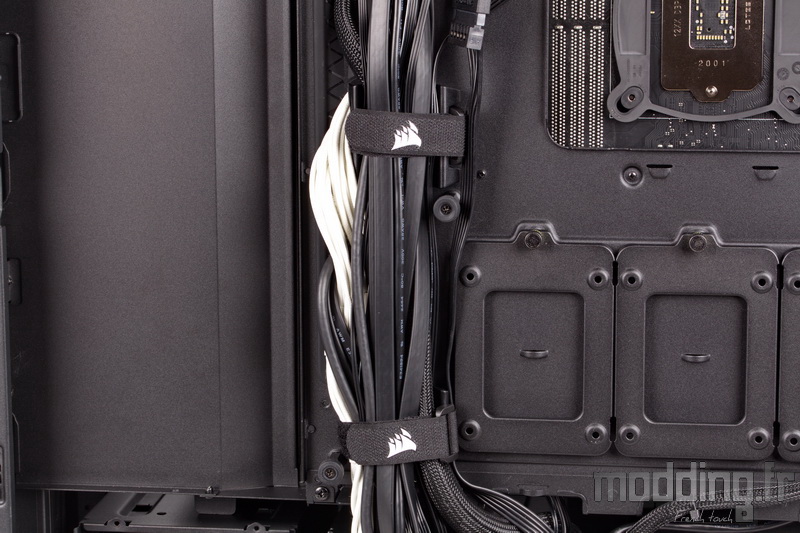

La présence des dispositifs “Rapid Route” permet d’utiliser les sangles à scratch et ainsi de ranger proprement une grande majorité des câbles.
Mais nous commençons à avoir pas mal de monde au niveau du principal guide…
A tel point que l’épaisseur de l’ensemble des câbles est supérieure à la hauteur des entretoises qui doivent assurer la fermeture de la porte interne.
Nous pourrions nous passer du support de ventilation latérale vu que nous n’en avons pas l’utilité…
… Mais ce support détermine la limite du bord antérieur de la porte interne qui vient dissimiler l’ensemble des câbles.
De plus, il dispose de points d’ancrage sur son montant postérieur, ce qui nous permet de fixer certains câbles hors du système “Rapid Route” et d’alléger ce dernier.

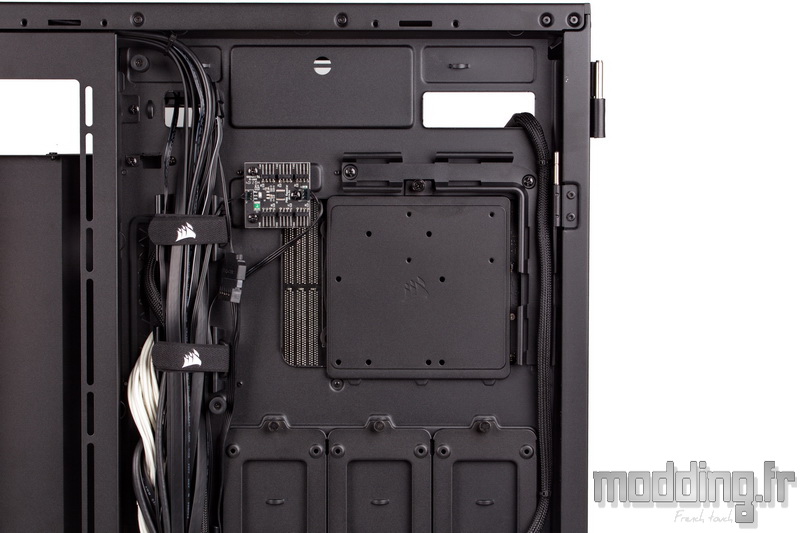

On vous laisse le choix d’installer ou pas la plaque multifonction.
On installe la porte interne sur ses gonds et on la referme.
Comme nous n’avons pas fixé quelques câbles tout contre le support de ventilation latérale, profitant de ses points d’ancrage, et donc tout réuni sur le dispositif “Rapid Route”, les entretoises magnétiques ont un peu de mal à garder la porte en position fermée.
Rien de grave en soi, car la porte controlatérale du boitier n’a pas de mal pour caser tout ce monde sans broncher.
Néanmoins, c’est dans ces circonstances que l’on comprend l’intérêt du second jeu d’entretoises doté d’un système de fixation de la porte interne par 3 vis UNC-6.32.
Le 7000D AirFlow est taillé pour le Watercooling.
Il saura aussi satisfaire les fans (petit jeu de mots…) d’Aircooling. Capable d’accueillir jusqu’à douze ventilateurs en 120 mm ou sept ventilateurs en 140 mm, le compartiment principal dispose d’une clairance de 190 mm pour installer un ventirad afin de refroidir le processeur.
Nous remettons les portes latérales sur leurs gonds.
Pour rappel, le gond supérieur est plus grand que le gond inférieur. Cet écart facilite la mise en place des portes.
La fenêtre latérale du cache-alimentation est bien proportionnée afin de bien visualiser le nom de notre alimentation, mais elle perd tout son intérêt face au taux d’opacité du verre trempé qui équipe le 7000D AirFlow.
C’est bien de plonger dans la pénombre les composants installés dans le compartiment principal, cependant il ne faut pas non plus trop exagérer sur l’aspect fumé de la vitre.
Elle est là pour sublimer notre configuration et non pour la dissimuler… Il va falloir pas mal de LED RGB pour tâcher de mettre en valeur cette configuration notamment si elle est refroidie par un circuit de Watercooling personnalisé.
La version blanche du 7000D AirFlow est au contraire équipée d’un verre trempé totalement clair, trop peut-être…
