Démontage :
Il n’est pas besoin de retirer la façade dans son ensemble pour accéder à la ventilation avant du 4000D.
La plaque en acier est clipsée sur l’armature en plastique de cette façade.

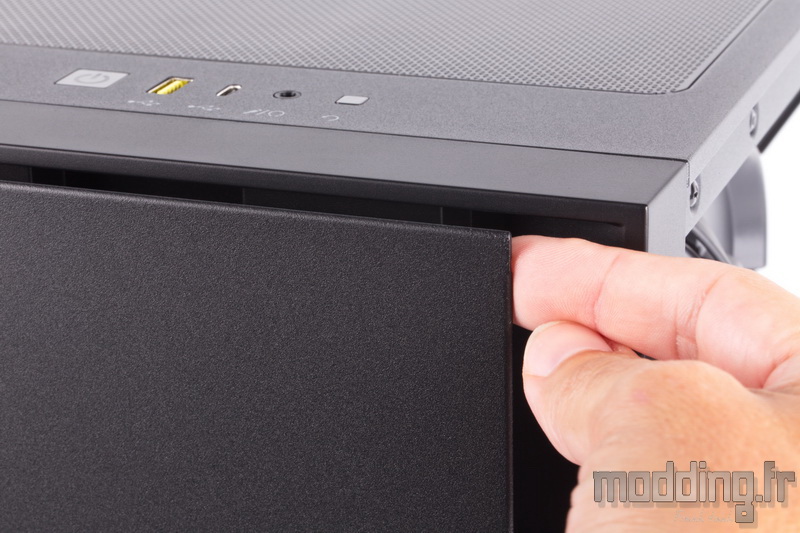

On glisse nos doigts dans l’espace latéral et l’on tire la plaque vers soi, une fois en haut et une fois en bas.
Une fois cette plaque retirée, nous constatons la présence d’un filtre qui vient recouvrir l’emplacement des ventilateurs positionnés à l’avant du châssis.
Un loquet permet de déposer le filtre.

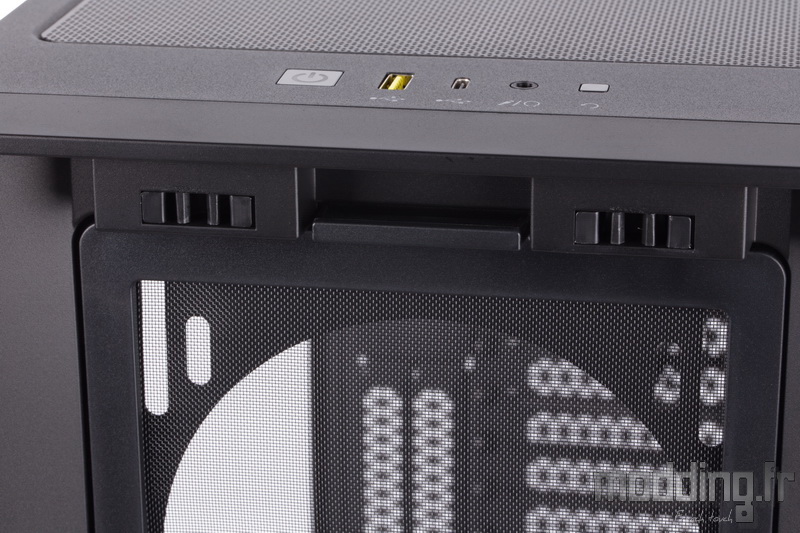

De part et d’autre, nous distinguons les logements des clips de la plaque en acier.
Deux logements dans la partie haute et deux autres se positionnent dans la partie basse.

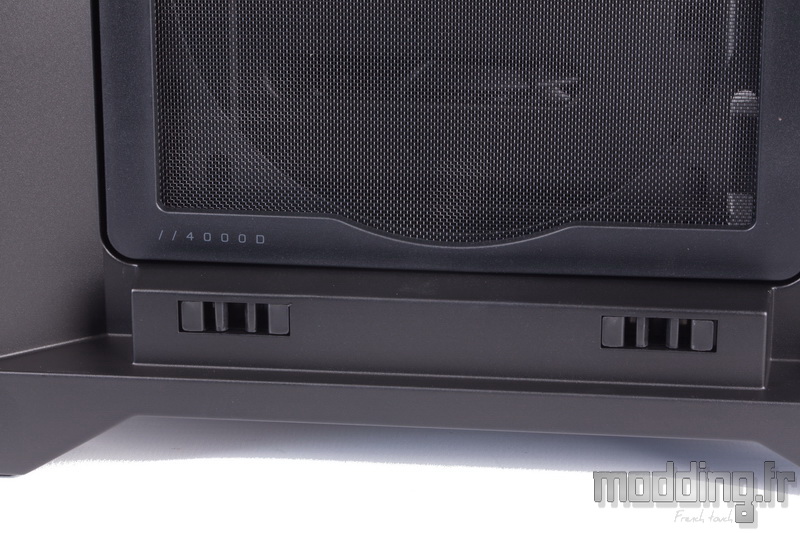

Le filtre est équipé de deux languettes sur son bord inférieur venant s’insérer dans la structure de la façade.

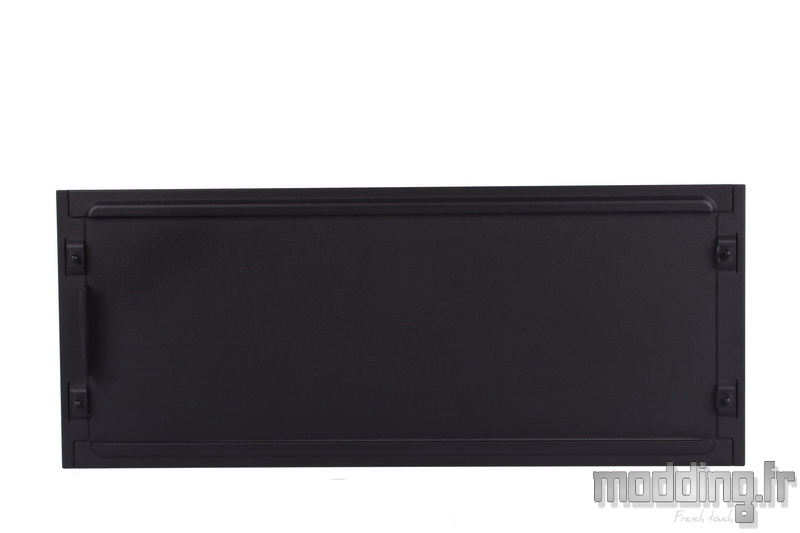

La face interne de la plaque en acier.
Les bordures sont repliées sur elles-mêmes afin de favoriser la rigidité structurelle de la plaque.

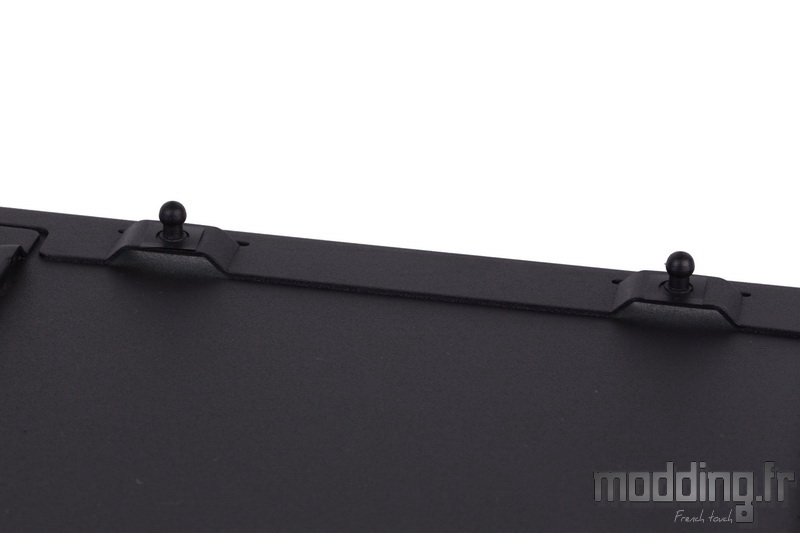

Tout comme sur les portes latérales, les clips arborent une forme sphérique.

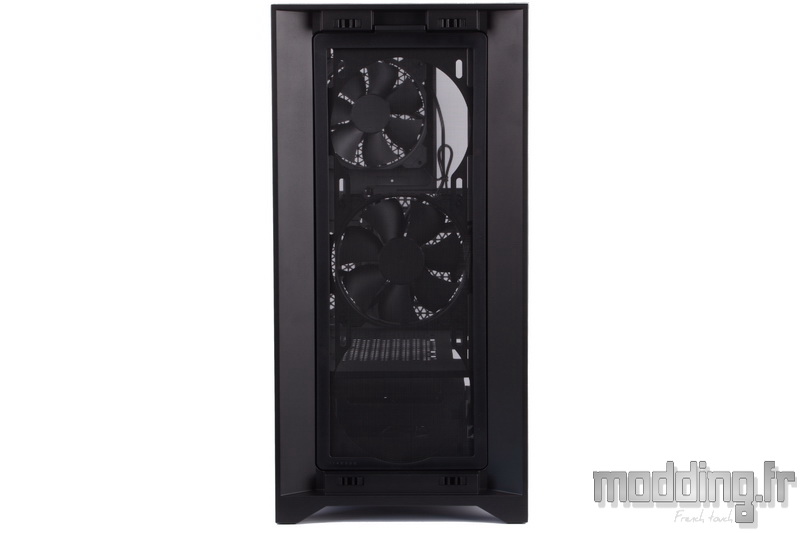

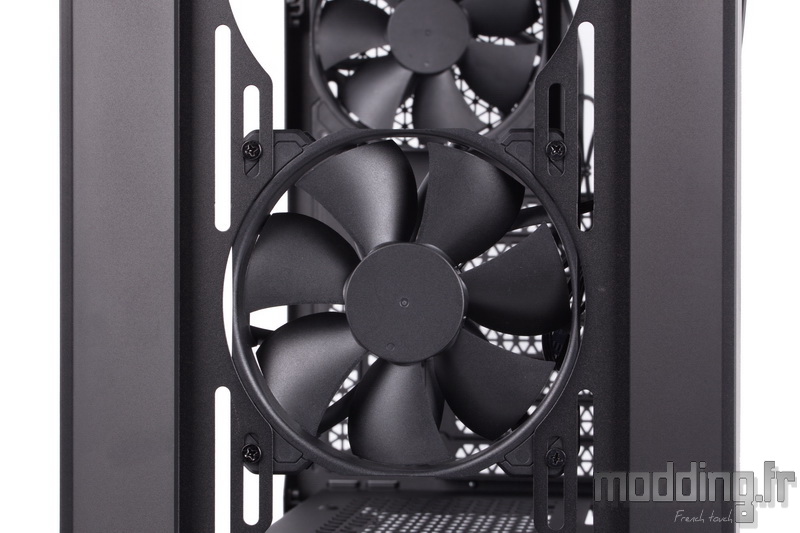

Une fois le filtre déposé, nous avons accès au ventilateur positionné à l’avant du 4000D.
L’emplacement peut accueillir jusqu’à trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.

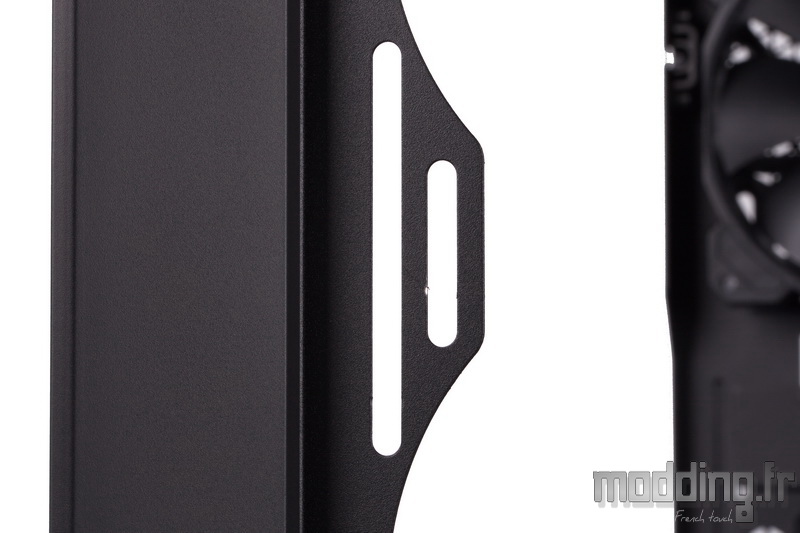

La forme oblongue des points de fixations permet d’ajuster la hauteur d’un radiateur de Watercooling (taille maximale : 280 ou 360).

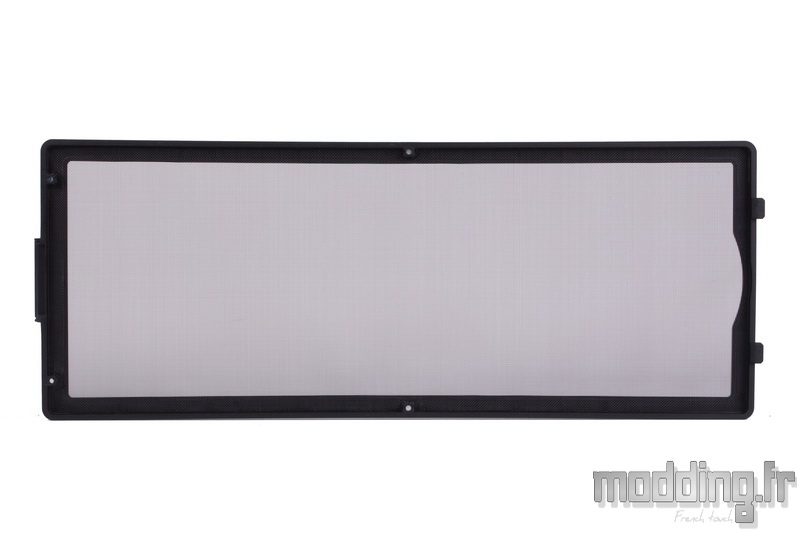

Le filtre avant du 4000D.
On remarque la présence de petits plots magnétiques renforçant le système de fermeture.

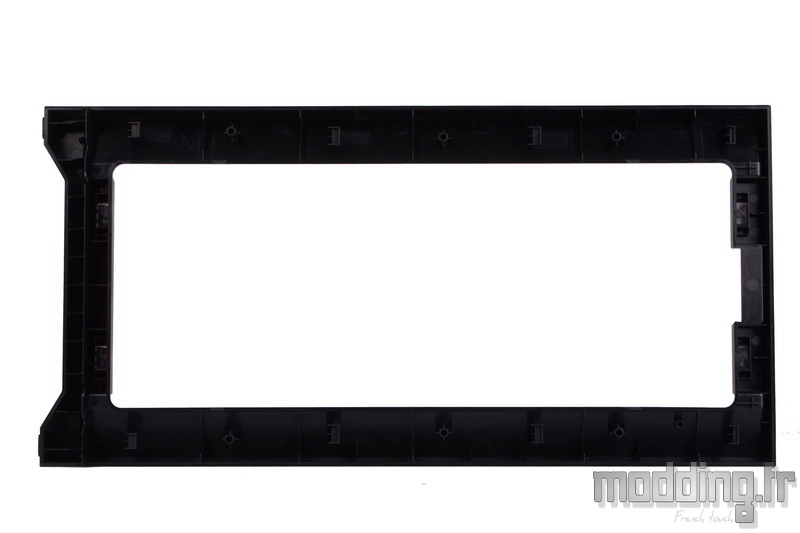

L’armature en plastique de la façade.
Pour sa dépose, nous retirons les deux vis positionnées sur son bord inférieur.
Il ne reste alors qu’à faire glisser la façade vers le bas pour libérer les crochets de leur emprise au niveau de la paroi avant du châssis.
C’est nettement plus pratique et plus fiable que les plots “bâtonnets” que l’on peut trouver sur la majorité des boitiers.

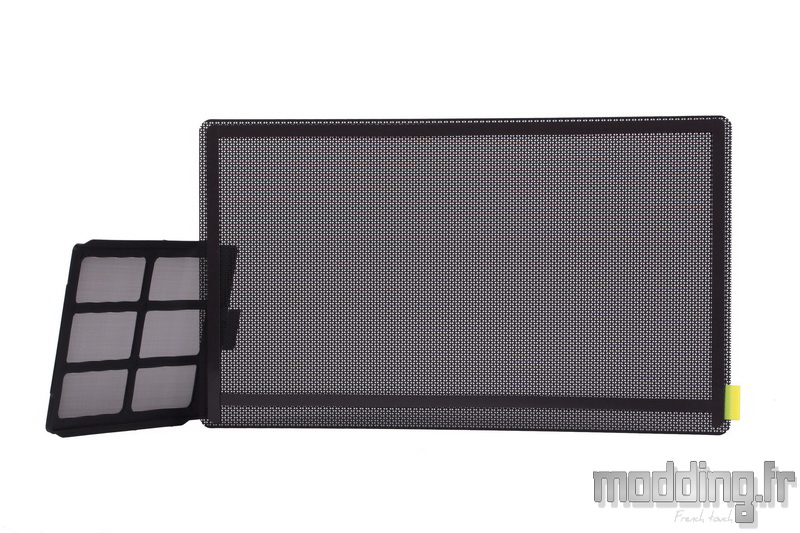

Le filtre supérieur du 4000D ainsi que le filtre dédié à l’emplacement du bloc d’alimentation.
On note le décalage d’une des bandes magnétiques pour ne pas se superposer avec les points de fixation au niveau du Top et ainsi optimiser l’adhérence sur toute la longueur de la bande.

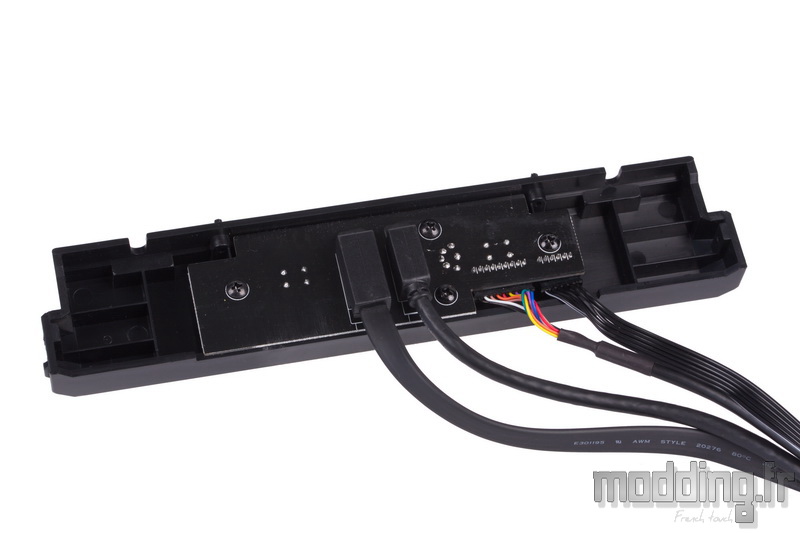

Le module des connectiques du 4000D est fixé au châssis par 4 vis.
Les deux supports SSD en acier avec leur vis à main. Celles-ci demeurent solidaires de la structure et sont accompagnées de leur rondelle jaune.

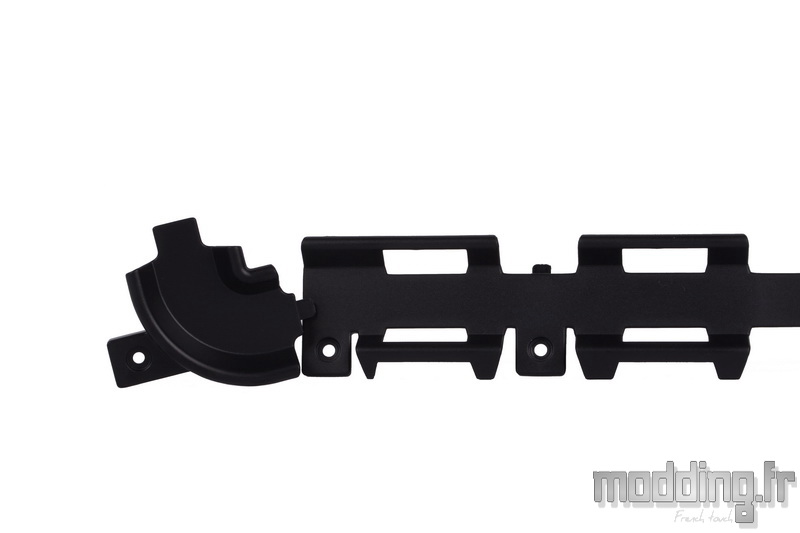

Le guide pour câbles est fixé à l’arrière du plateau de la carte mère par des vis.

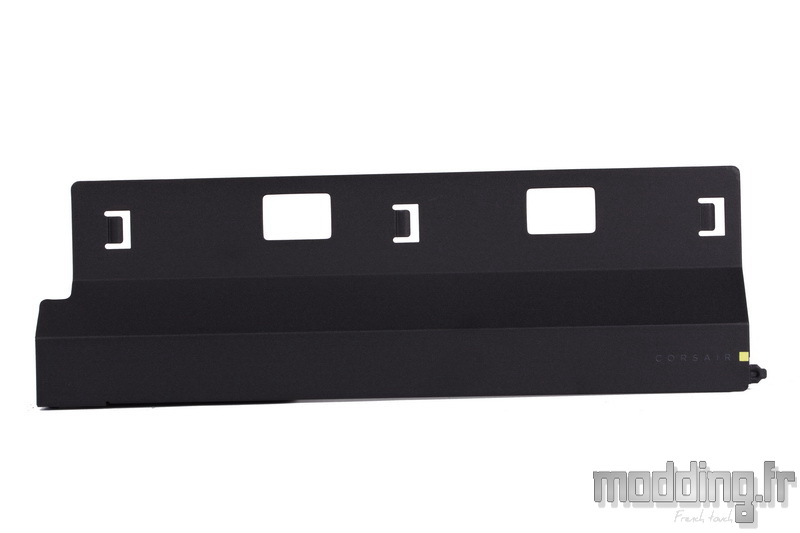

Comme nous vous l’avions mentionné, la platine, dotée de son décroché, peut être décalée plus en avant du compartiment principal.
Cette plaque étant équipée de petites ouvertures, elle ne vient pas obturer les passages de câbles dédiés à la ventilation antérieure du 4000D.
Cette astuce permet essentiellement de s’adapter à la taille de la carte mère pour peu que cette dernière soit au format E-ATX (305 x 277 mm).
Cela permet aussi d’agrandir l’espace pour glisser les câbles issus de l’alimentation et l’on pense notamment à notre câble ATX comme nous le verrons dans la rubrique “Montage”.
Cette platine se fixe à l’arrière du plateau de la carte mère par un système d’encoches et d’une vis à main dans sa partie supérieure.

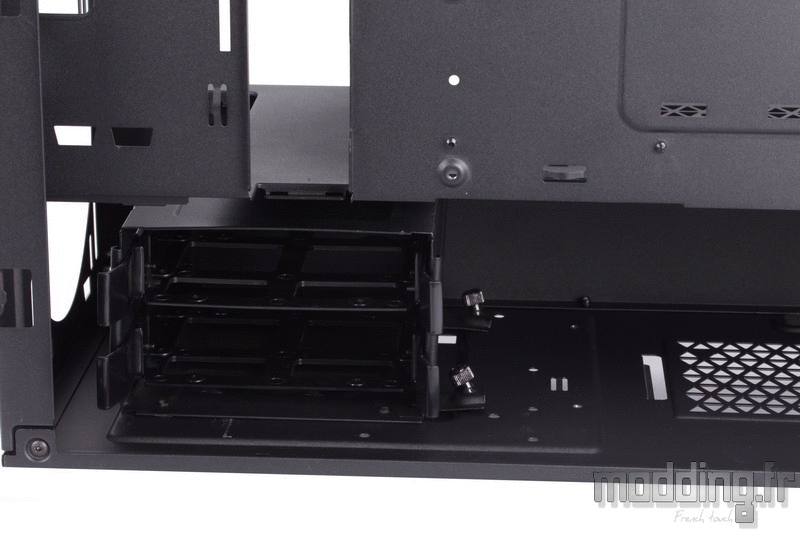

La cage HDD peut aussi se décaler plus en avant afin de libérer un peu plus de place pour le bloc d’alimentation.
Cependant, cette manœuvre se fait au détriment de l’espace alloué à l’installation d’un radiateur de Watercooling en 360.

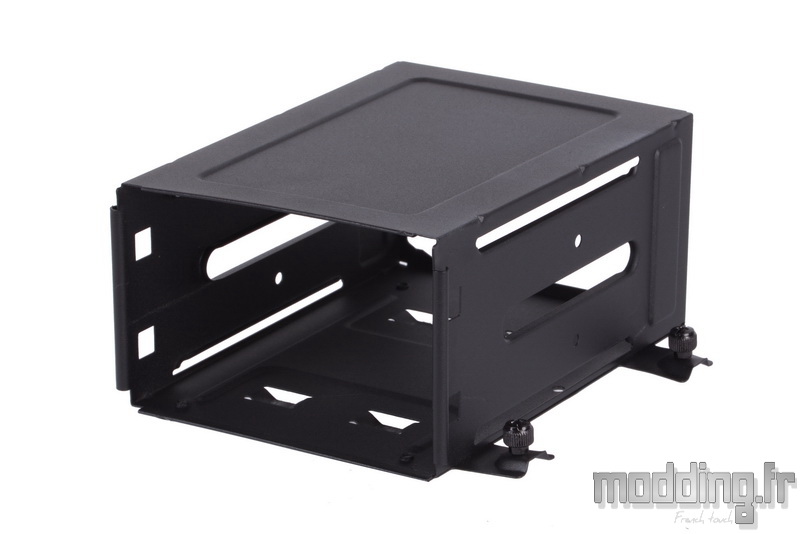

La cage HDD avec ses deux vis à main qui viennent se loger sur la base du châssis.

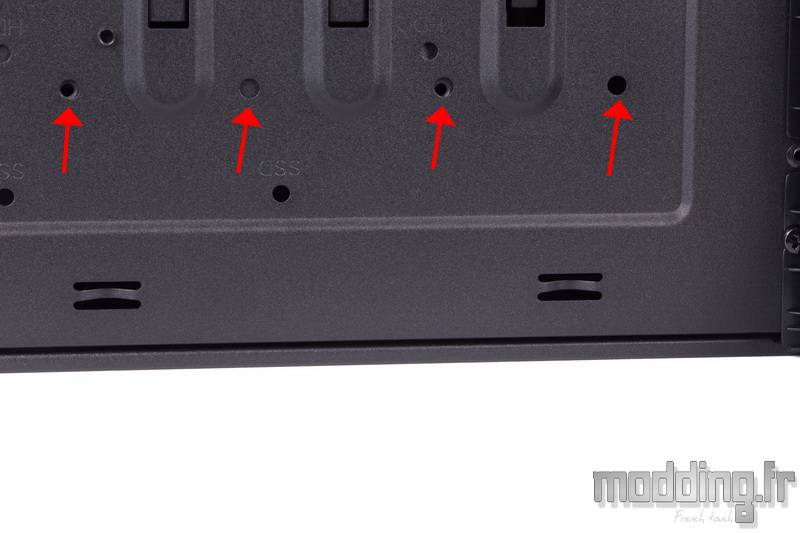

Pour rappel, nous pouvons aussi fixer la cage sous le boitier en insérant 4 vis classiques (tout en gardant la possibilité d’ajuster la position de la cage).

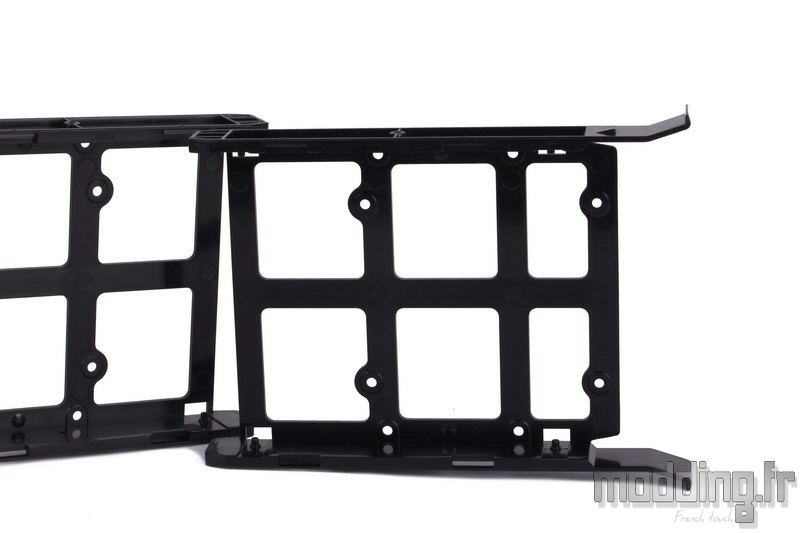

Les deux tiroirs sont en plastique.
Point de silentbloc destiné à accueillir un disque dur 3.5″, cependant la structure est assez souple afin d’absorber les éventuelles vibrations.
Chaque tiroir possède des points de fixation afin d’installer une unité de stockage 2.5″.

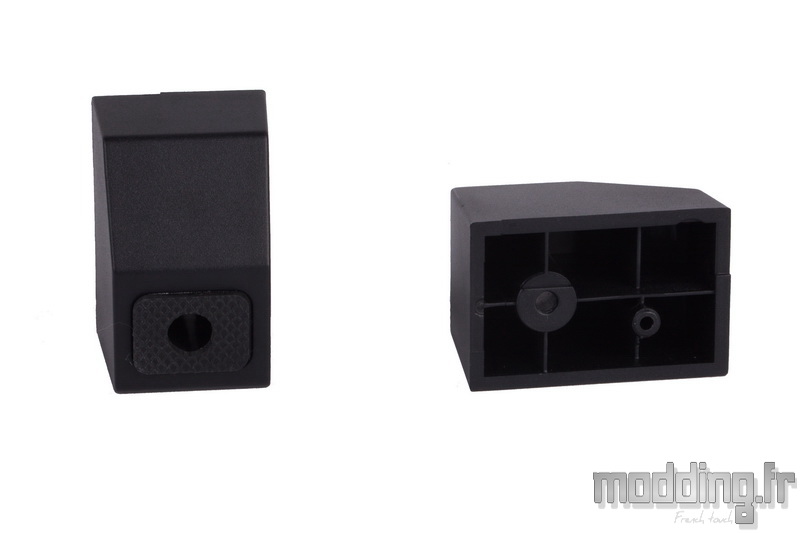

Les pieds arrière sont fixés au châssis par une vis classique.
Le patin en caoutchouc est troué afin d’accéder à ladite vis.
Les pieds avant font partie intégrante de la structure en plastique de la façade.

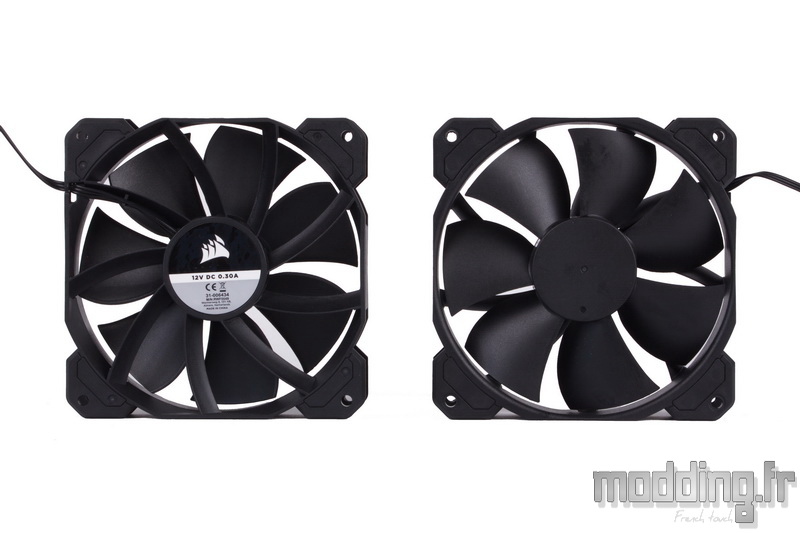

Notre 4000D est équipé de deux ventilateurs en 120 mm.
Tandis que le 4000X embarque trois ventilateurs aRGB en 120 mm, la version AirFlow du 4000D se contente aussi de deux ventilateurs identiques à ceux présents dans notre boitier.
On remarque que ces ventilateurs sont différents des ventilateurs Corsair que l’on croise dans les autres boitiers de la marque.

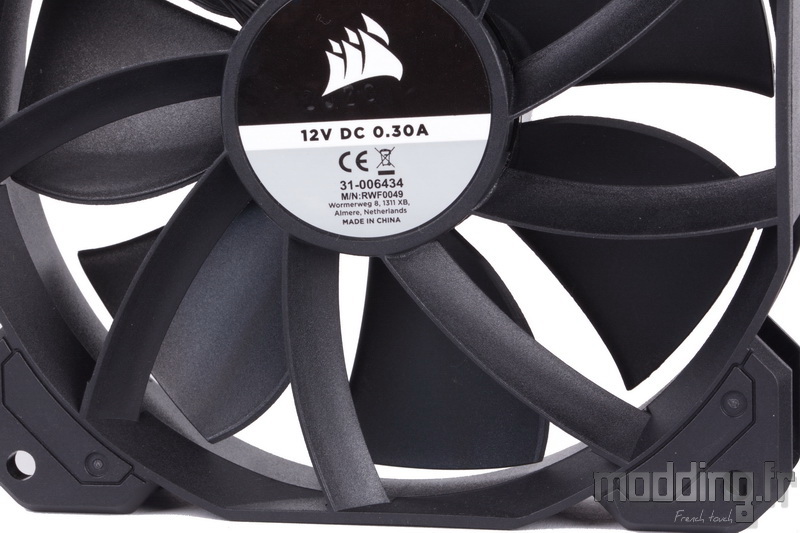

La différence se situe à l’arrière du ventilateur.
Contrairement aux ventilateurs d’un 275R Airflow, ceux du 4000D possèdent des aubes “Anti-Vortex”.
Ce n’est pas sans rappeler la gamme NF-F12 d’une certaine marque autrichienne.
La forme et le nombre de ces aubes permettent de concentrer le flux d’air tout en augmentant le débit.

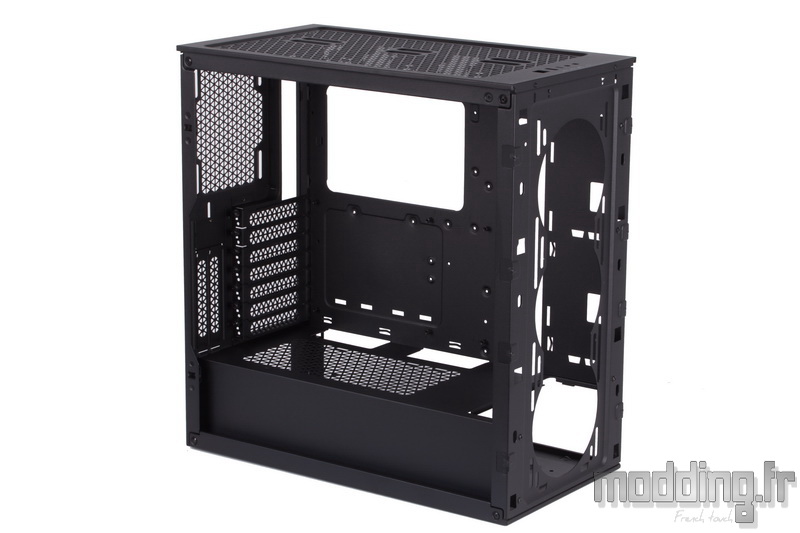

Mis à part les équerres PCI, toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi le cache-alimentation.
