Montage :
Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Le montage se passe d’un quelconque outillage.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite, on exerce une pression sur le bord opposé du tiroir pour l’écarter du disque dur.
Le but étant de pouvoir insérer complètement les autres ergots dans les trous du bord opposé de l’unité de stockage.
On veille à orienter la connectique du disque dur vers les branches du tiroir.
Chacun des tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3 à tête fraisée (sachet à droite).
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Il ne reste plus qu’à mettre en place les tiroirs en les glissant au fond de la cage HDD jusqu’à entendre le petit clic assurant leur bonne fixation.
Nous avons quatre autres emplacements dédiés au SSD.

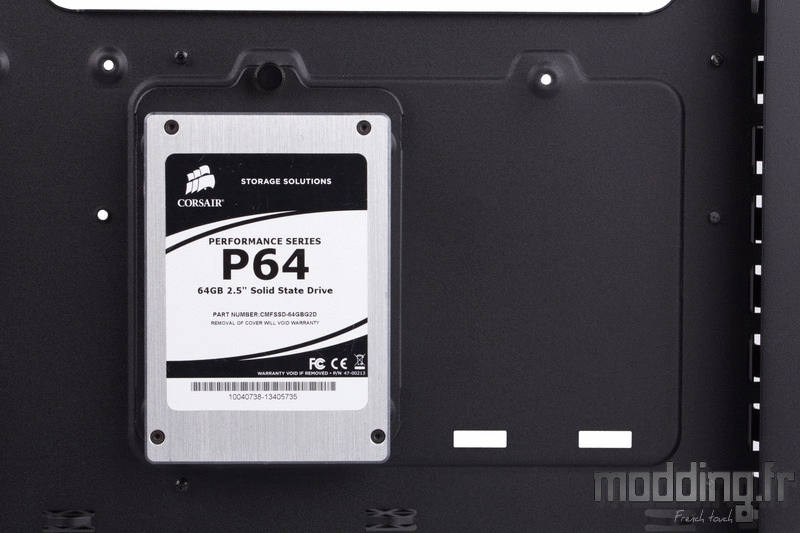

Cela passe par l’installation du SSD sur un support spécifique.
La fixation se fait par en dessous avec 4 vis M3 (sachet à droite).
Nous veillons à orienter la connectique vers le bord opposé à la vis à main.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
La vis à main permet de garantir la bonne fixation du support à l’arrière du plateau de la carte mère.

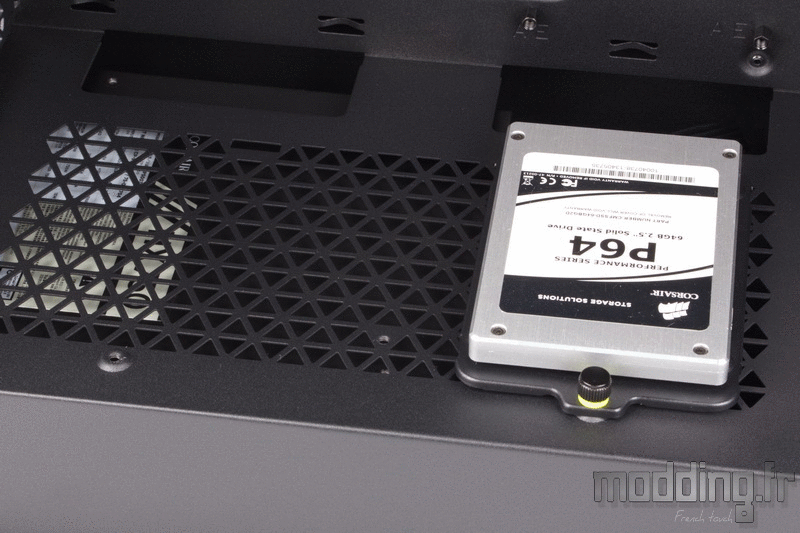

Si nous tenons à ce que nos SSD soient visibles dans le compartiment principal, deux autres emplacements sont prévus au niveau du plateau du cache-alimentation.

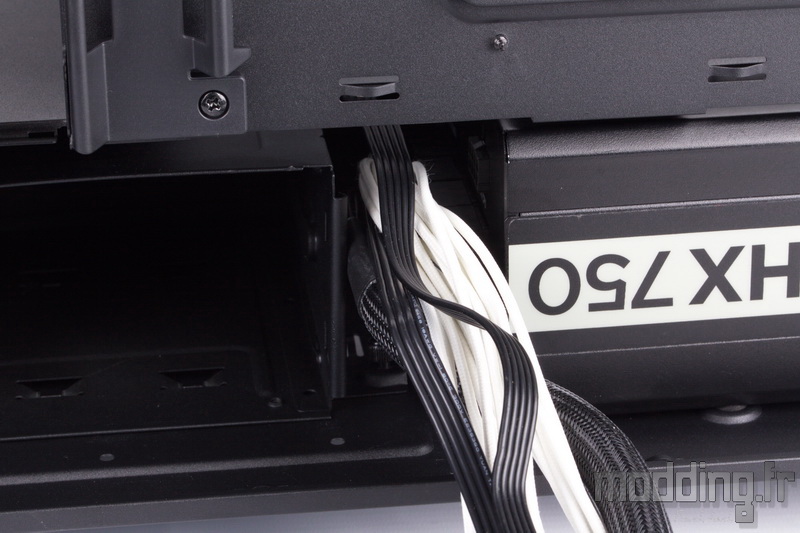

Les 180 mm de profondeur de notre alimentation (valeur maximale préconisée par Corsair avec la présence de la cage HDD) ont eu un peu de mal à prendre place au fond du compartiment inférieur… Il faut jouer sur les câbles… Se procurer un chausse-pied…
Il est d’ailleurs (fortement) conseillé d’installer les différents câbles au préalable dans le cas d’une alimentation modulaire.
Bref, nous avons eu un peu de mal à installer notre HX750.
Bien sûr, nous pourrions retirer la cage HDD, voire la remettre ensuite à sa place.
Comme on peut le voir, l’accès aux vis à main de la cage est quelque peu compromis. Heureusement, Corsair propose une autre alternative afin de fixer la cage sous la base en utilisant des vis classiques.
On peut aussi avancer la cage dans sa position la plus antérieure, mais pour rappel, cela se fait au détriment de la place allouée à un radiateur de Watercooling.
Il existe cependant une autre alternative que l’on aimerait voir plus souvent dans ce format de boitier, il s’agit d’un support dédié à l’alimentation qui permet de glisser le bloc par l’arrière du boitier.
Cela permet de rajouter les câbles rien qu’en faisant glisser le bloc dans son logement et nous avons moins de contraintes quant à sa mise en place que lorsque nous insérons le bloc par les coulisses.
Ce type d’accessoire devrait, à notre humble avis, être présent sur tous les boitiers disposant d’un cache-alimentation tellement il facilite l’installation de l’alimentation.
L’installation de la carte mère s’effectue avec 9 vis UNC-6.32.
L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte.

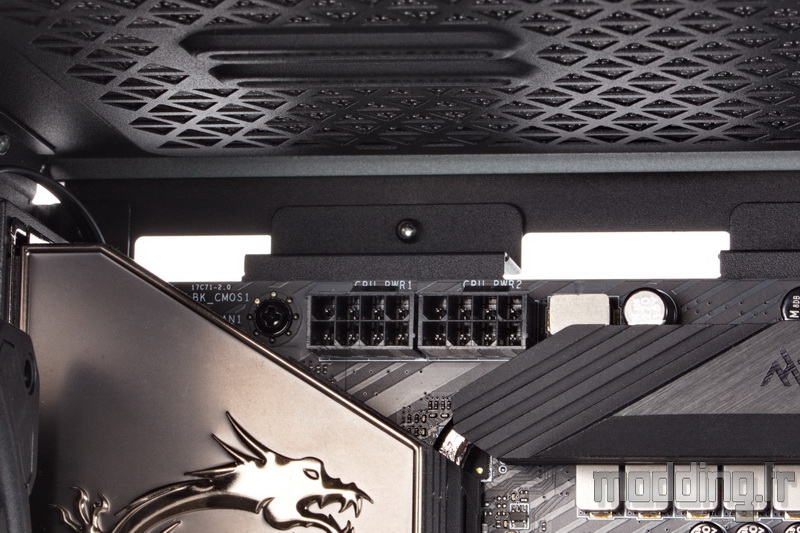

Les différentes ouvertures présentes sur le bord supérieur du plateau de la carte mère sont idéalement proportionnées afin de glisser le ou les câbles CPU.
D’autant que nous ne serons pas gênés par l’emplacement de ventilation supérieure décalé vers la porte principale.
Ce décalage optimise l’installation d’un radiateur de Watercooling dans la partie haute du boitier.
Cependant, avec un radiateur doté d’une ventilation en 140 mm (taille maximale : 280), il faut compter avec la hauteur des barrettes mémoires.

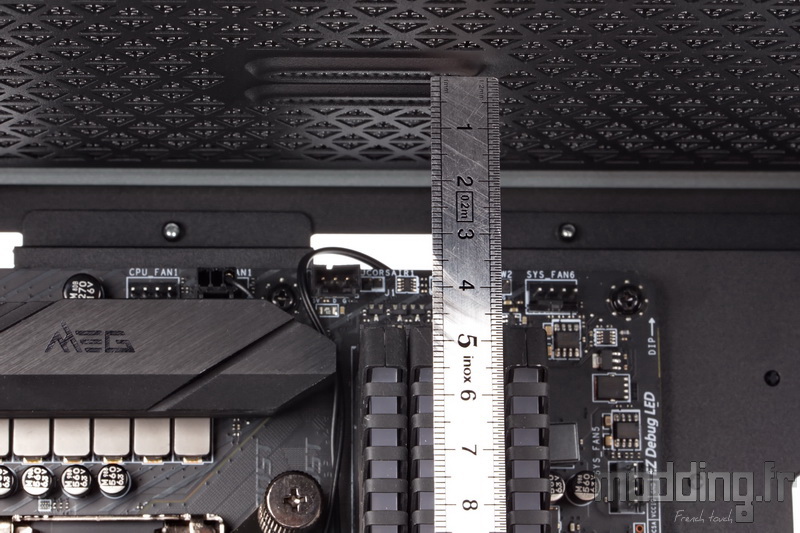

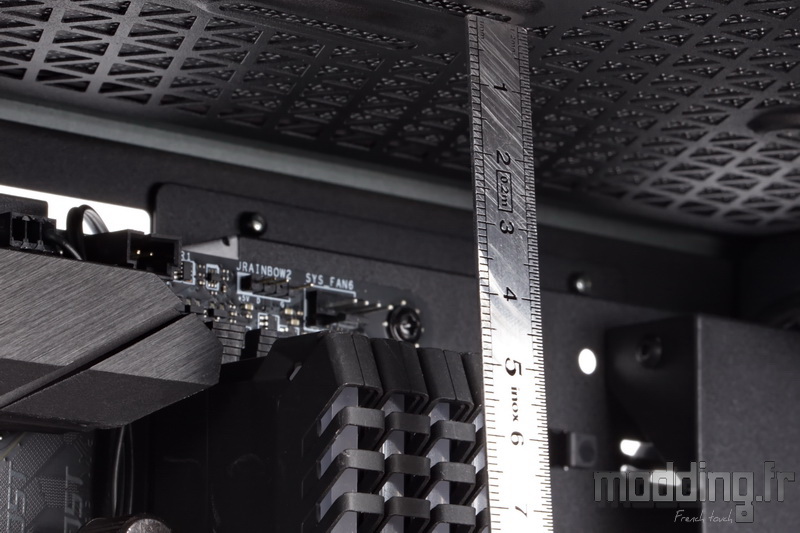

Notre kit mesurant 49 mm de haut compromet l’installation d’un radiateur à cet endroit. Corsair préconise d’ailleurs l’utilisation de barrettes mémoires “Low Profil” comme son kit Vengeance LPX (33.5 mm).
Avec le 4000D, le décalage des points de fixations sur le Top du boitier est nettement plus prononcé par rapport à la majorité des boitiers comme le 275R AirFlow.
L’installation d’un radiateur doté d’une ventilation en 120 mm ne posera pas de problème à moins de posséder un kit de mémoire d’une hauteur conséquente.
Notre kit Vengeance RGB, et ses 49 mm de hauteur, ne pose aucun souci et nous restons à bonne distance de leur dissipateur.

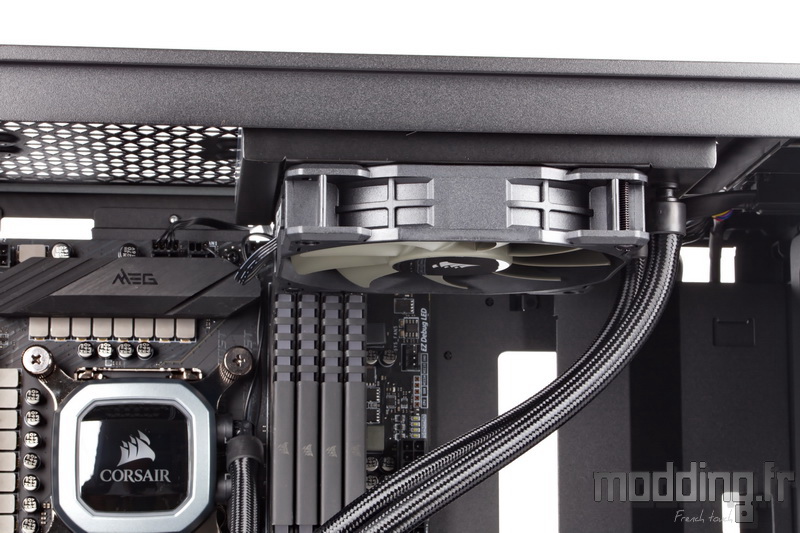

Notre H75 prend facilement place au sein du 4000D.

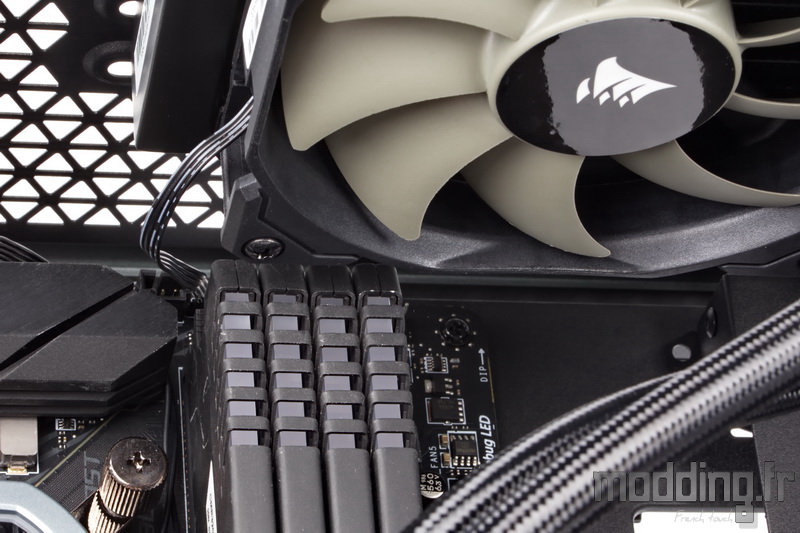

On constate que le ventilateur demeure à bonne distance des dissipateurs des barrettes mémoires.
Le 4000D offre la possibilité d’installer la carte graphique à la verticale.
Ainsi nous avons une vue directe sur sa face ventilée à travers le verre trempé de la porte principale.
Nous rappelons que le cache-alimentation dispose de deux points de fixation prêts à accueillir les entretoises afin de fixer le Riser et dans le même temps sécuriser l’installation de la carte graphique.
Cependant, ce qui parait esthétique ne s’accorde pas toujours avec un système efficace…
La proximité du panneau en verre trempé viendra certainement brider la ventilation et par conséquent le refroidissement de la carte graphique.

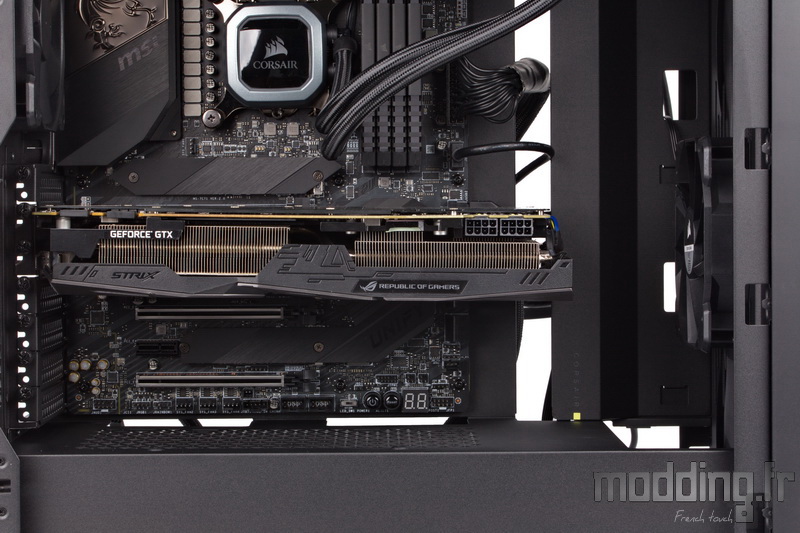

Certes moins esthétique, la position horizontale de la carte graphique demeure plus optimale en matière de refroidissement.
Le 4000D permet d’installer une carte mesurant jusqu’à 360 mm de long (prêt à accueillir une RTX 3090…).

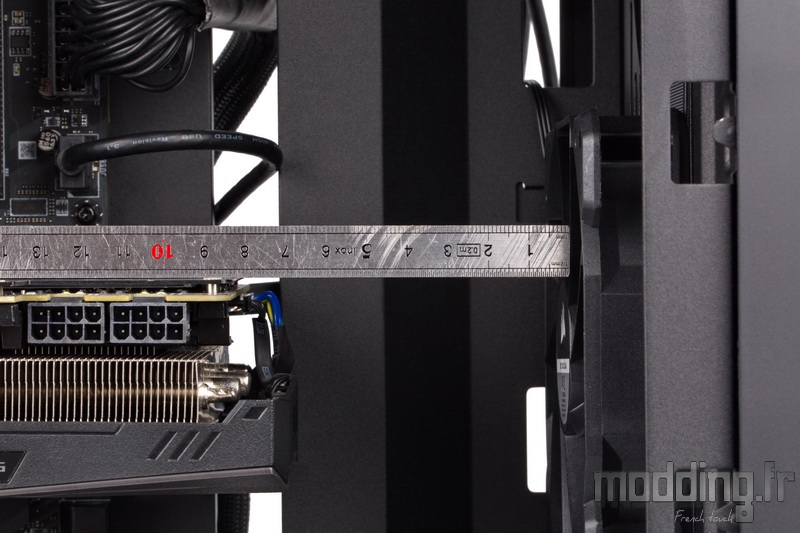

Notre GTX 1080Ti et ses 298 mm ne laissent plus beaucoup de place afin de procéder à l’installation d’un circuit de Watercooling personnalisé.
Même si cela reste dans le domaine du possible, les dimensions du 4000D limitent une installation de ce type de Watercooling.

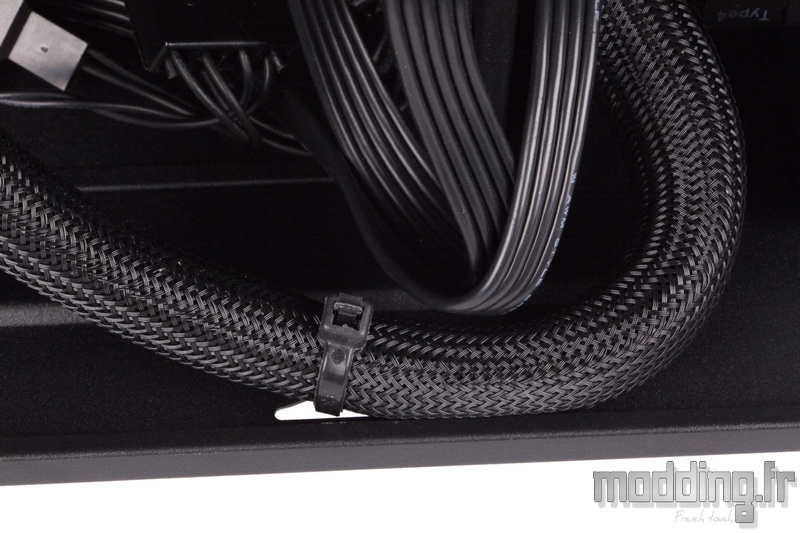

Notre alimentation HX750 est équipée d’un câble ATX présentant un profil rond et non plat.
Si nous ne pouvions pas décaler la platine avant du plateau de la carte mère, nous aurions dû quelque peu forcer le passage en raison de la présence du collier Serflex sous la gaine thermorétractable augmentant le diamètre dudit câble.
L’ouverture du plateau de la carte mère permettant d’accéder à l’arrière du Socket est optimale.

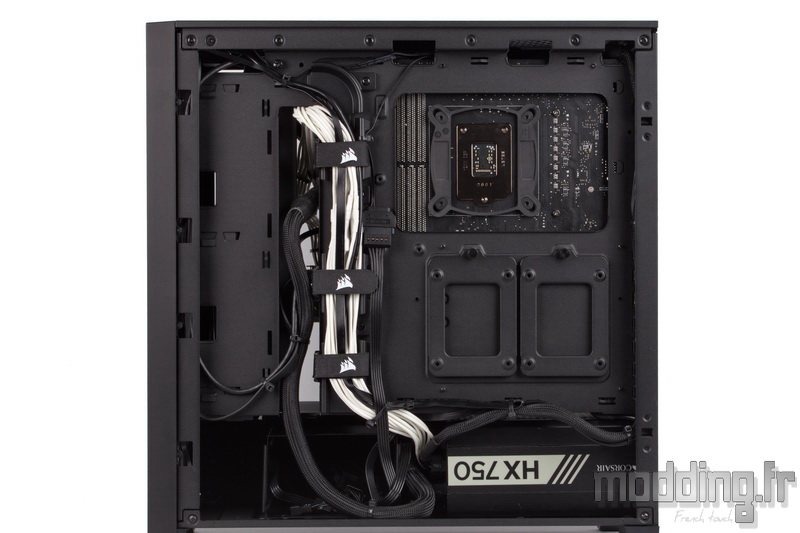

Les nombreux points d’ancrage au niveau des coulisses facilitent grandement le rangement des câbles.
On apprécie la présence de ces points d’ancrage au niveau de la base du châssis.

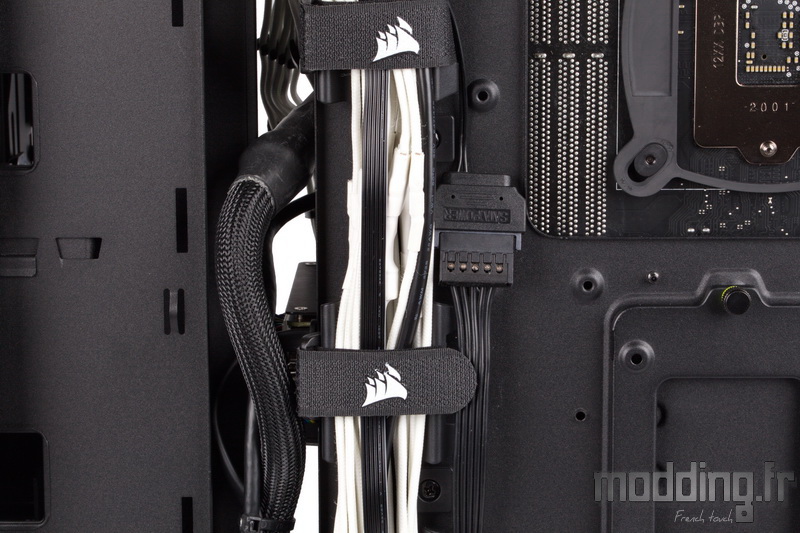

Le guide-câble permet d’utiliser les bandes Velcro et de ranger proprement la plupart des câbles.
Cependant, il faut aussi compter avec le diamètre de notre gros câble ATX. Afin que la porte controlatérale puisse fermer, nous l’avons positionné parallèlement au guide.
Les ouvertures au niveau du cache-alimentation sont largement dimensionnées afin de glisser les petits câbles issus du boitier.
La présence de la grille a pour but de mieux laisser respirer la carte graphique. Cependant, en plus de voir l’étiquette de notre alimentation, nous restons guère persuadés de la nécessité de cette grille.
D’autant qu’aucun emplacement pour ventilateur n’est prévu en lieu et place de la cage HDD.

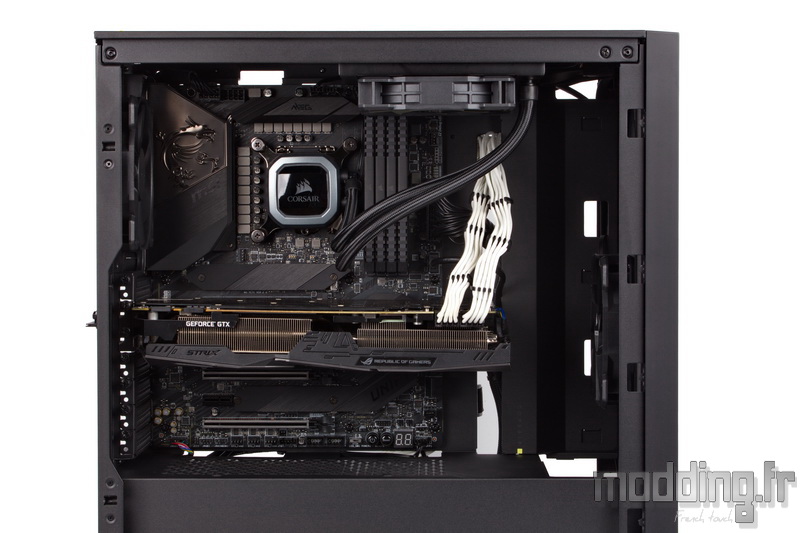

Nous effectuons le branchement des différents câbles issus de l’alimentation.
Sur un plan Aircooling, nous disposons d’un confortable espace de 170 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.

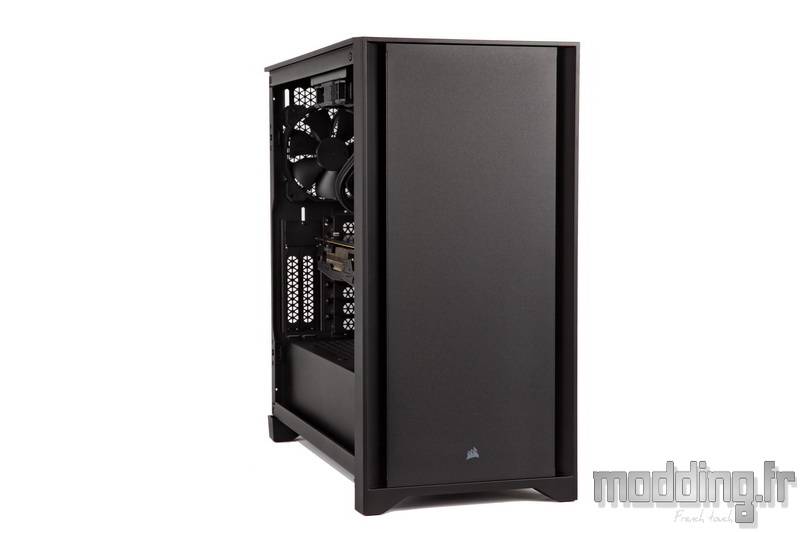

Nous refermons les portes latérales.

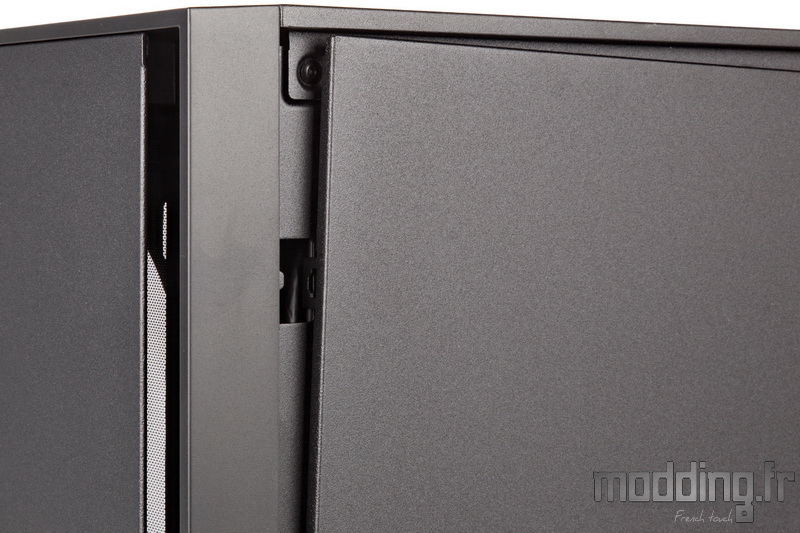

Nous positionnons dans un premier temps le bord antérieur de chacune des portes afin de faire coïncider les points d’ancrage avec les petites languettes du montant antérieur du châssis.
On appuie ensuite sur le bord arrière de la porte afin que les deux clips sphériques s’insèrent dans leur logement respectif.
On sécurise la fixation des portes en serrant les deux vis à main.

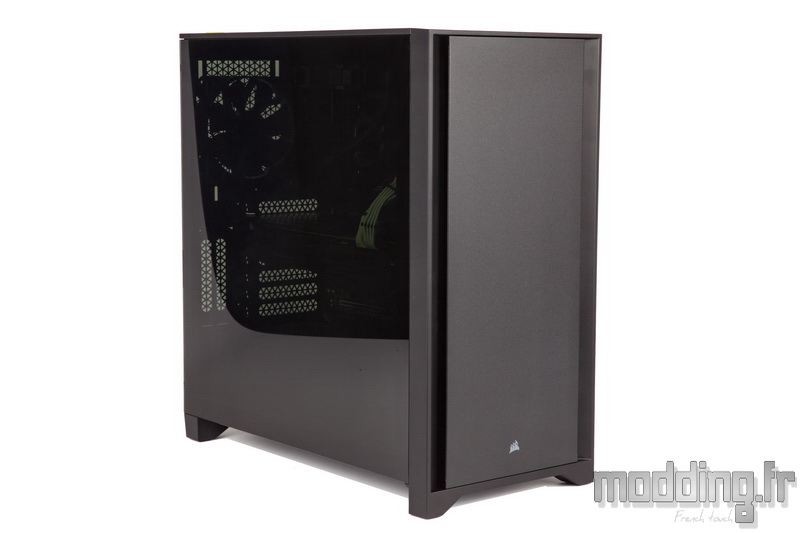

L’aspect fumé du verre trempé se révèle conséquent plongeant dans une véritable pénombre notre configuration.
Seule viendra percer cet aspect fumé la lumière colorée émise par les éventuelles LED présentes au sein des composants de notre configuration ou des bandes de LED que nous aurons disposés dans le compartiment interne.
