L’intérieur :
On retire les deux vis à main et l’on…
On ne fait pas coulisser la porte vers l’arrière du 4000D…

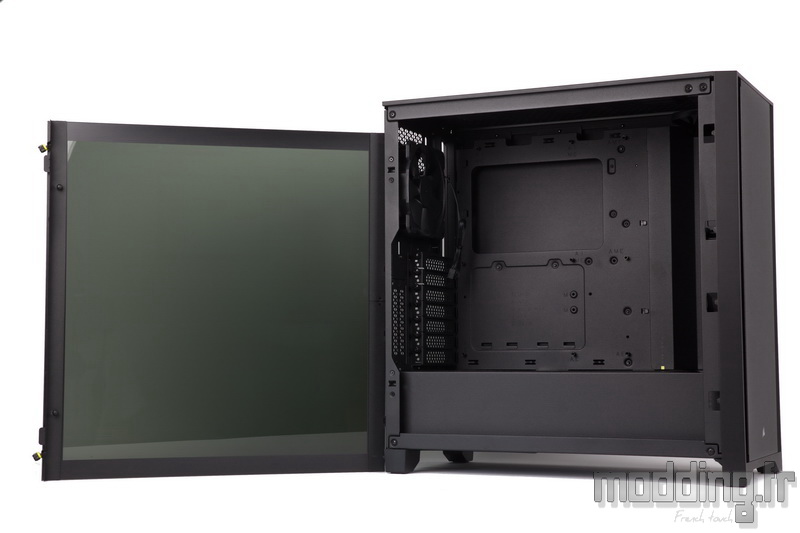

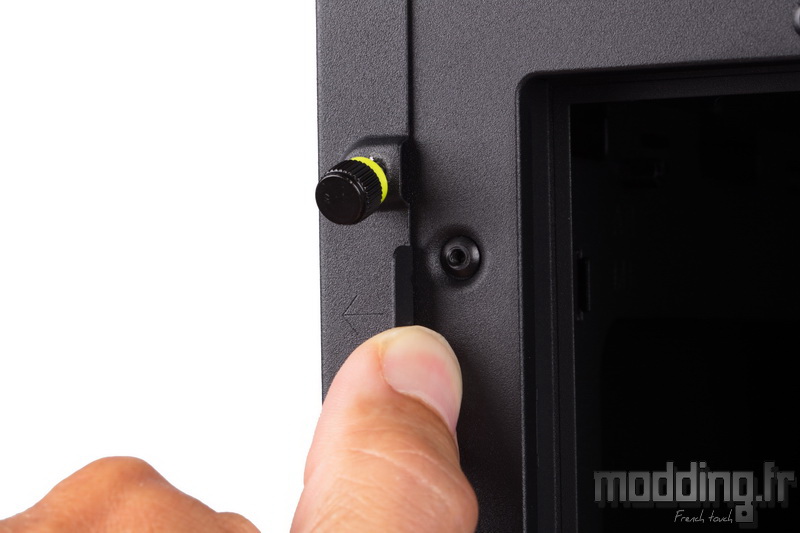

Comme nous l’avons montré dans la rubrique précédente, nous exerçons une pression sur les taquets de manière à pousser le montant arrière de la porte vers l’extérieur du boitier (dans le sens de la flèche).
Cependant, la manipulation de la porte vitrée se révèle un peu plus hasardeuse.
Il faut réellement forcer sur les taquets pour que les clips sphériques se désengagent de leur emprise dans le montant du châssis.
Il faut donc prêter attention à ne pas se laisser emporter par notre élan au risque que la porte en verre trempé nous échappe des mains. De plus, ce n’est pas la petite taille des taquets qui optimise la meilleure prise en main.
L’aspect fumé du verre tire sur le gris vert tandis que le châssis demeure entièrement noir.

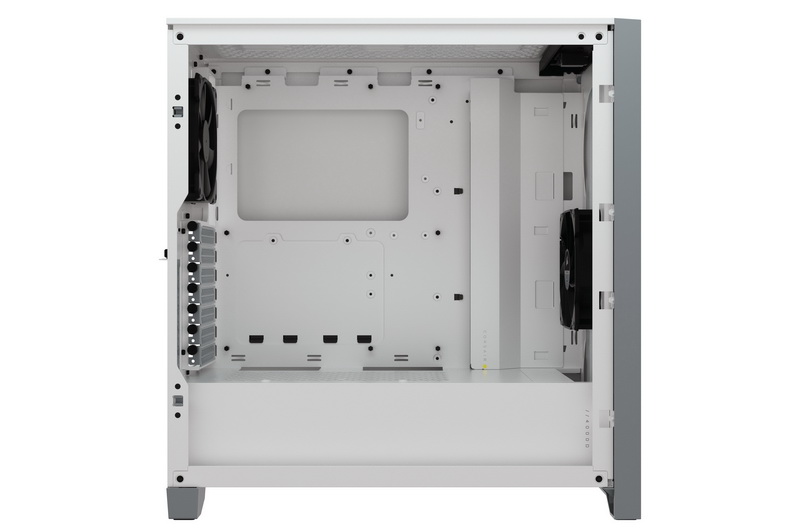

La version blanche du 4000D présente un verre nettement plus clair et un intérieur entièrement blanc (mis à part les ventilateurs).

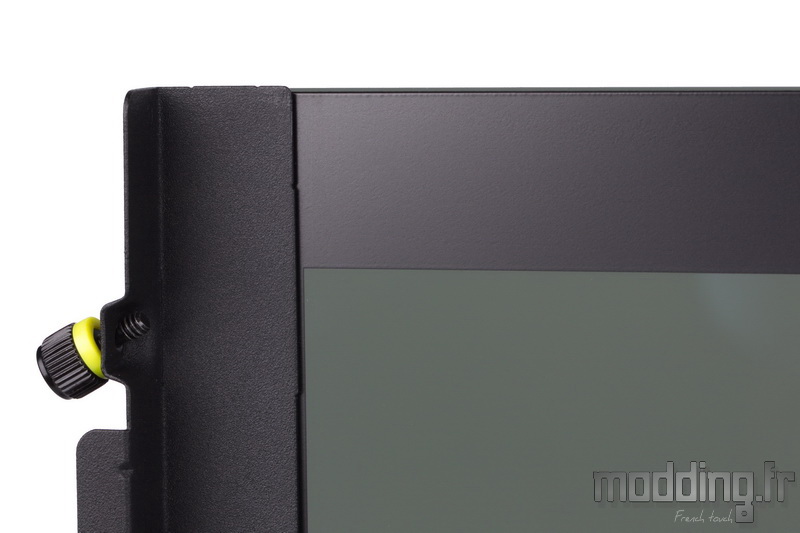

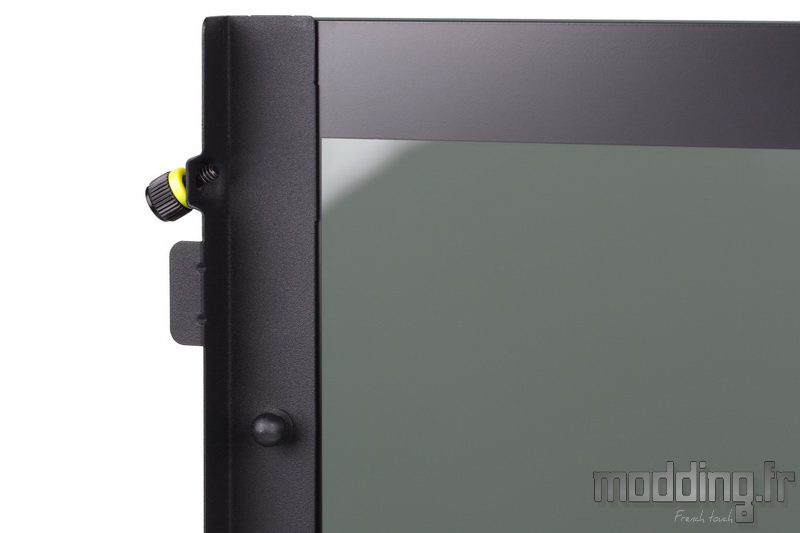

Les vis à mains accompagnées de leur rondelle jaune restent solidaires de la structure en acier.

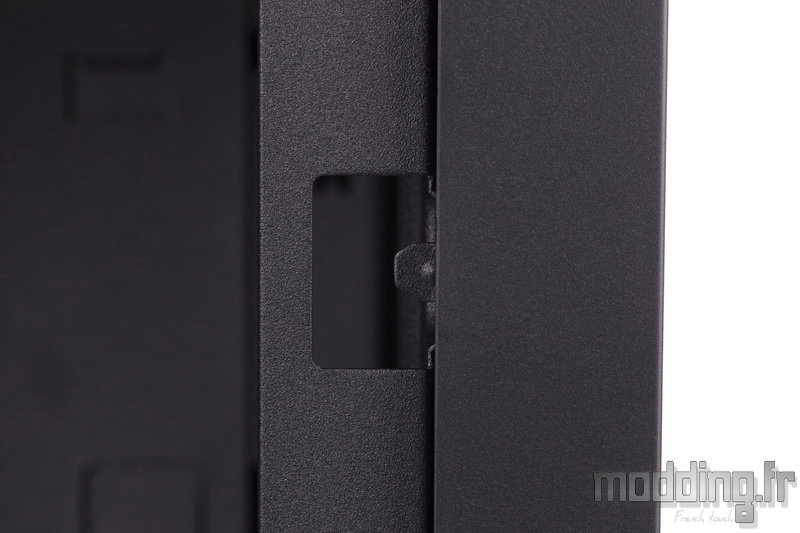

Les taquets se tiennent à moins d’une dizaine de millimètres et nous apercevons l’un des deux clips sphériques.

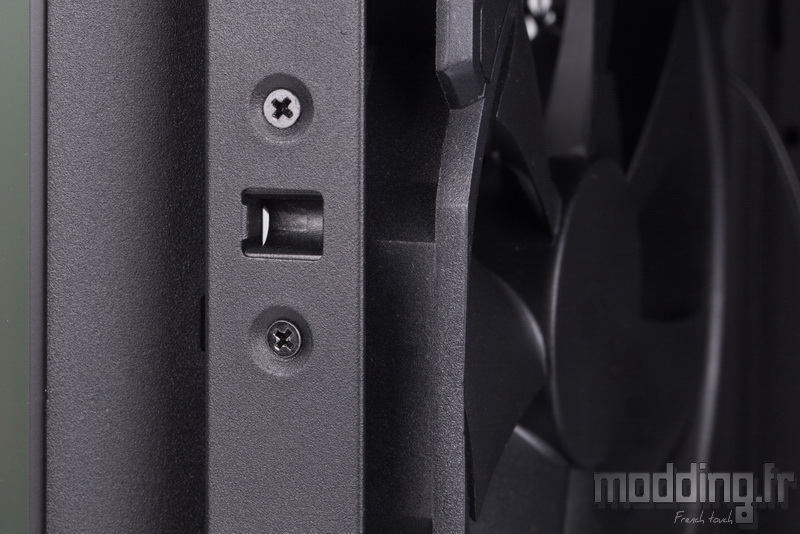

Ces derniers viennent se loger dans le montant arrière doté d’une pièce en plastique venant emprisonner la petite sphère.

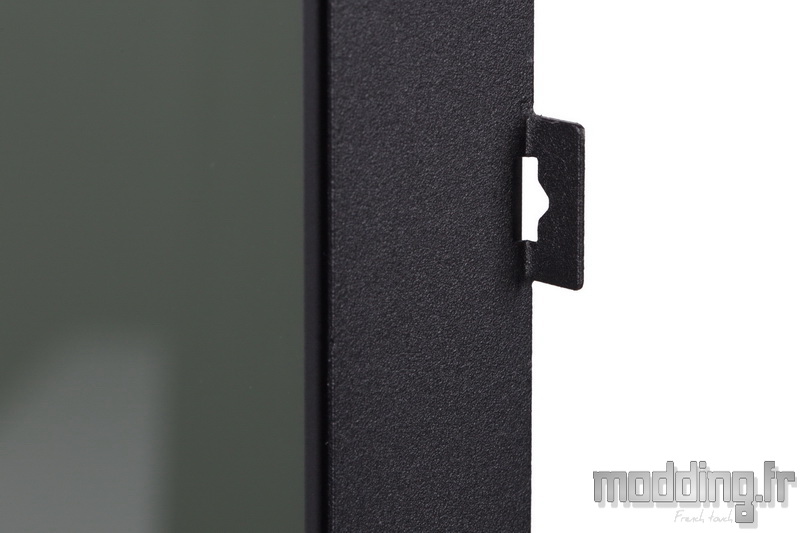

A l’avant de la porte, nous avons une série de 4 crochets qui viennent s’insérer…
… Au niveau du montant avant du châssis présentant 4 orifices dotés d’une languette prenant en charge le crochet.
On note que l’armature métallique ne couvre pas toute la périphérie du verre trempé, mais seulement les montants.
Une armature collée au verre par l’utilisation d’une bande adhésive noire, ceci pour qu’aucune vis apparaisse sur la face externe de la vitre.
Les bords supérieur et inférieur sont recouverts d’une large bande noire afin de dissimuler les bords du châssis.
Le châssis opte pour une répartition classique dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.

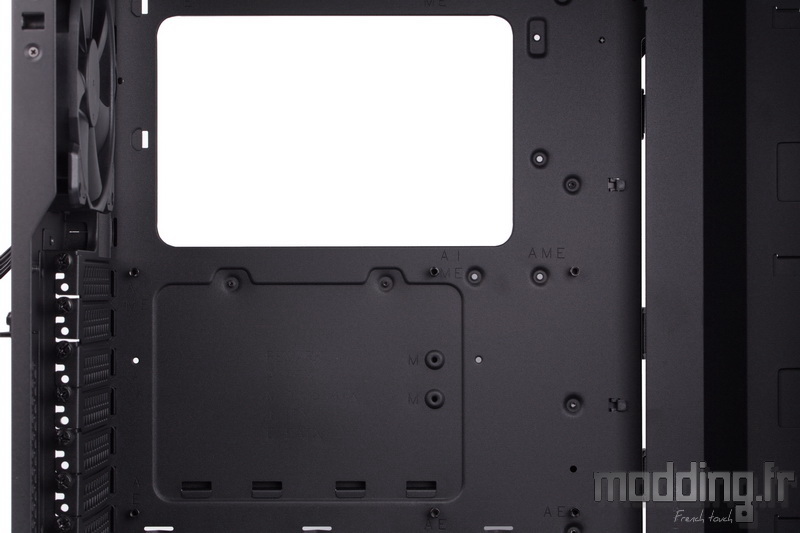

Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.

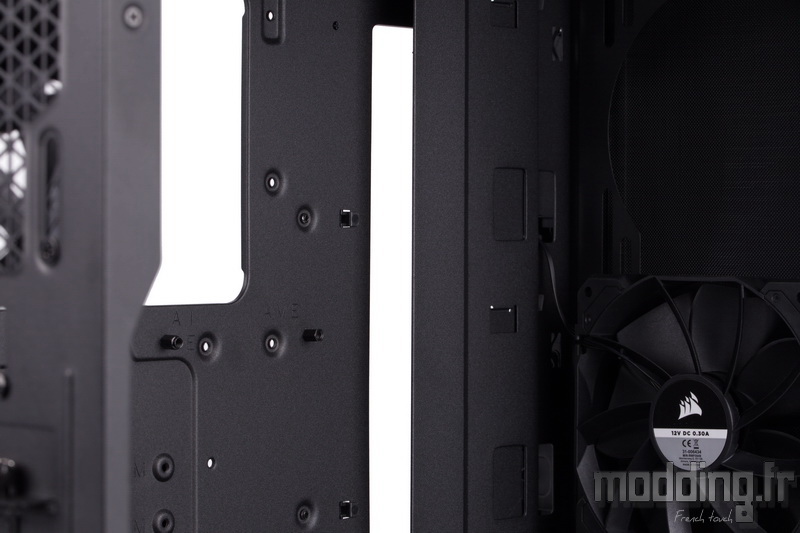

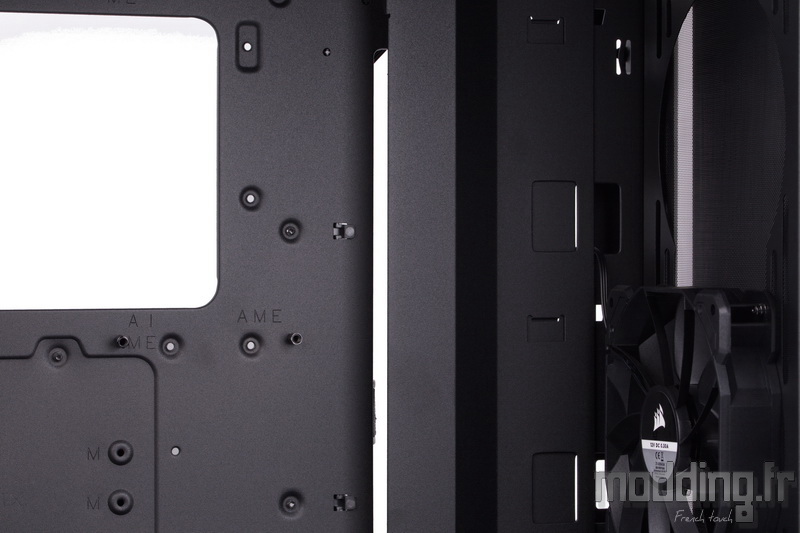

Les entretoises sont en place sur le plateau. L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte mère lors de son installation.
Le 4000D accepte une carte mère au format E-ATX (305 x 277 mm).
On note la large encoche appliquée sur le montant arrière du châssis afin de faciliter le serrage des vis des équerres pour peu que l’on soit amené à utiliser un tournevis.

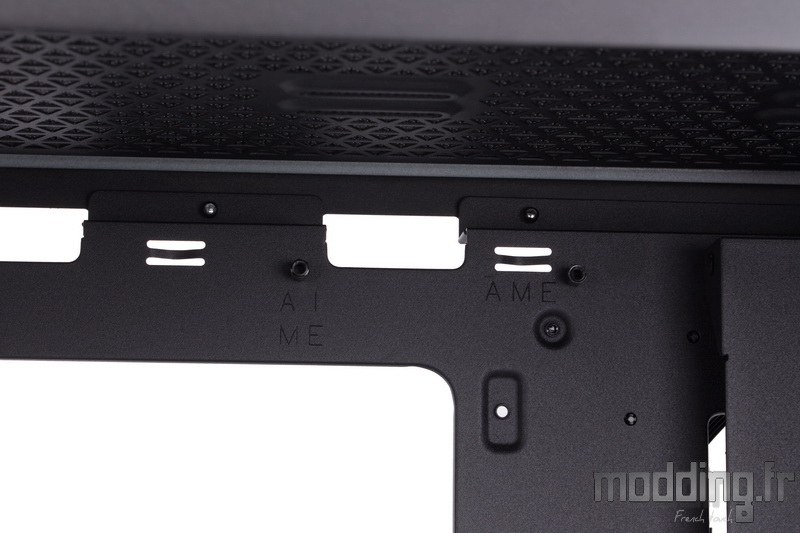

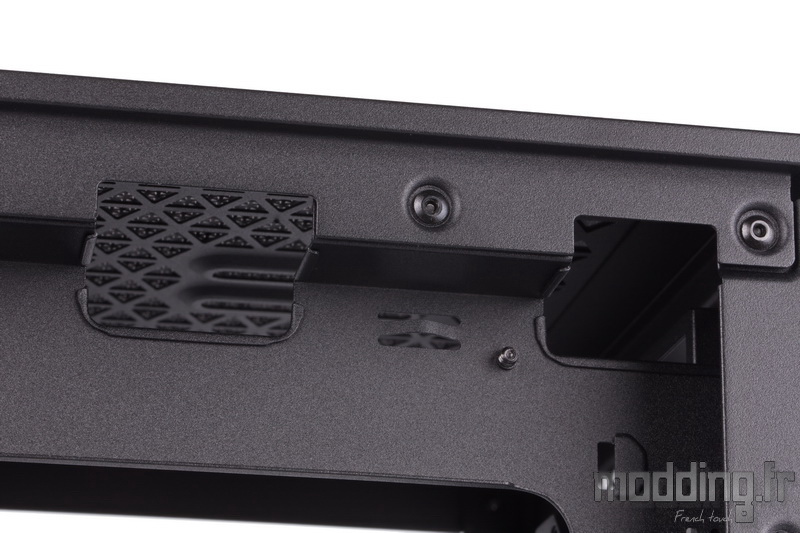

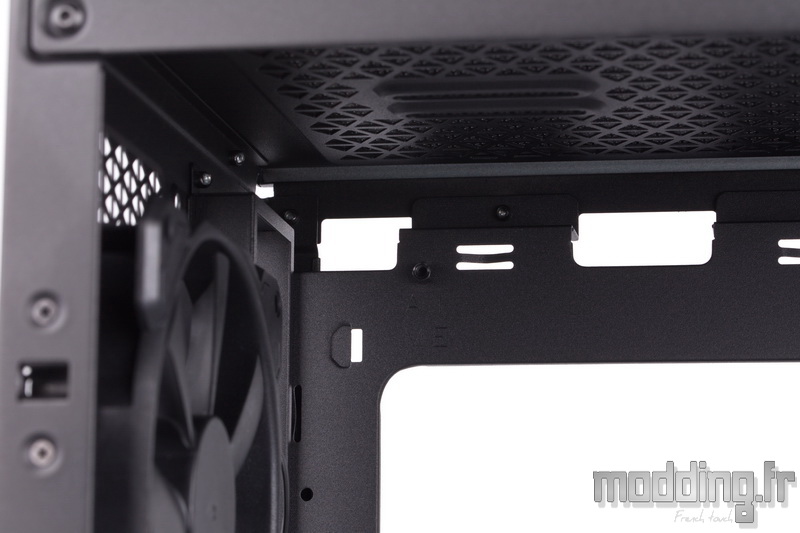

Le bord supérieur du plateau dispose d’une première petite ouverture positionnée dans le coin arrière afin de glisser le câble CPU et le câble issu du ventilateur installé à proximité.
Quelques dizaines de millimètres plus en avant, nous avons une seconde ouverture.

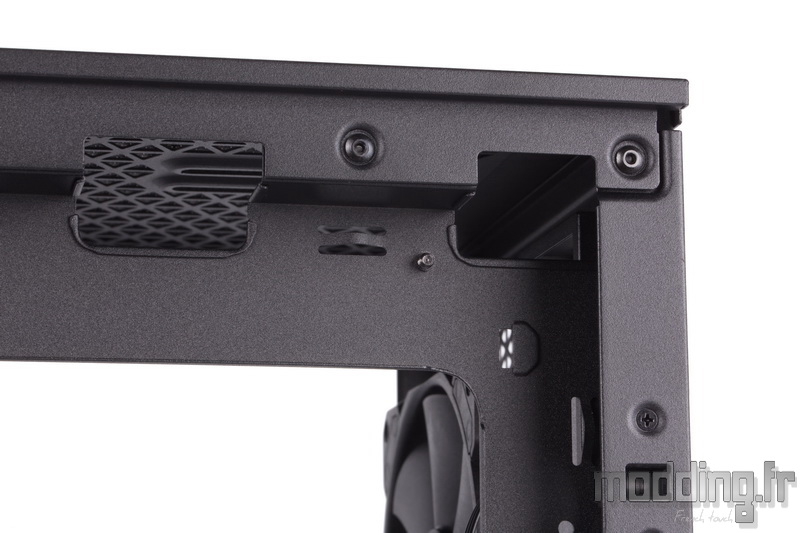

Nous remarquons que Corsair applique un angle à 90° sur le bord du plateau bien avant d’atteindre le Top du châssis.
Nous le verrons mieux du côté des coulisses, mais cet aspect optimise la taille de ces passages de câbles.
Un troisième passage permet de glisser les câbles issus d’une pompe d’un AIO ou de tout autre ventilateur positionné dans la partie haute du boitier.
Une dernière ouverture se positionne à l’avant du compartiment principal afin de laisser passer les câbles propres au 4000D.
Point d’ouvertures à l’avant du plateau de la carte mère, du moins dans une forme classique.
Corsair a installé une large plaque en acier doté d’un profil engendrant un large décroché.
Ce décroché crée un espace avec le plateau de la carte mère d’une vingtaine de millimètres.
De quoi glisser les différents câbles issus du bloc d’alimentation.
On note que la marque signe cette pièce de son propre nom tout en y apposant la petite touche jaune.

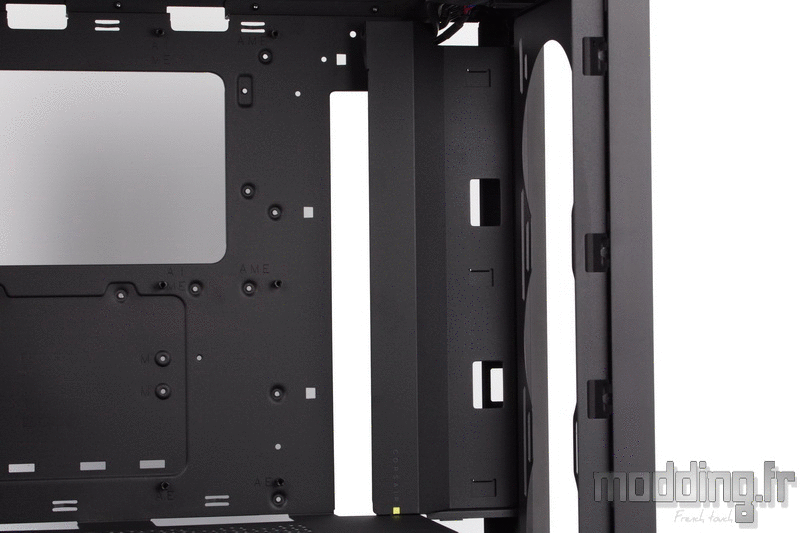

Nous verrons par ailleurs que nous allons pouvoir décaler cette plaque plus en avant du boitier afin d’agrandir l’espace avec le plateau de la carte mère, afin notamment de s’ajuster au format d’une carte mère E-ATX.
Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.
A l’avant, nous disposons d’une large ouverture facilitant l’installation d’un radiateur de Watercooling.

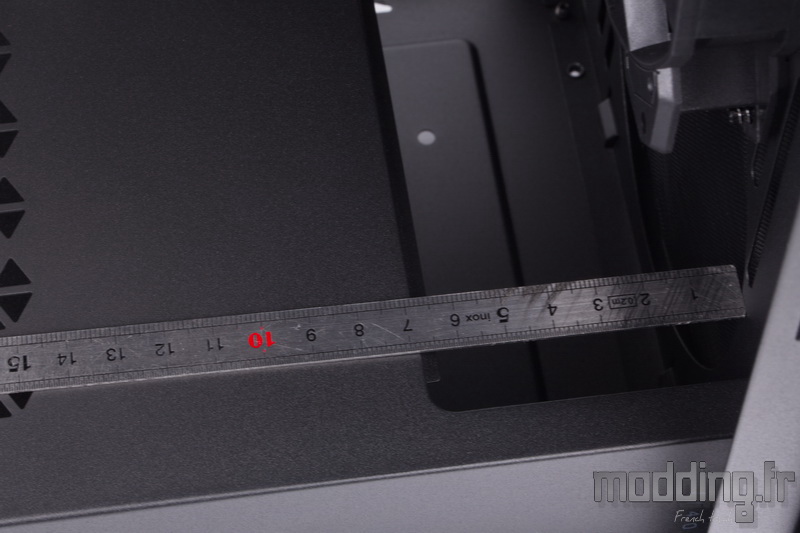

Nous disposons de 65 mm, cependant il faut prendre en compte l’épaisseur des ventilateurs qui occupent une partie de cet espace.
Quoi qu’il en soit, le 4000D ne nous parait pas réellement taillé pour accueillir un circuit Watercooling personnalisé en raison de ses dimensions quelque peu compactes même si cela reste dans le domaine du possible.
Il demeure que cet espace est assez large pour accueillir tous les types d’AIO généralement dotés d’un radiateur de 27 mm d’épaisseur.

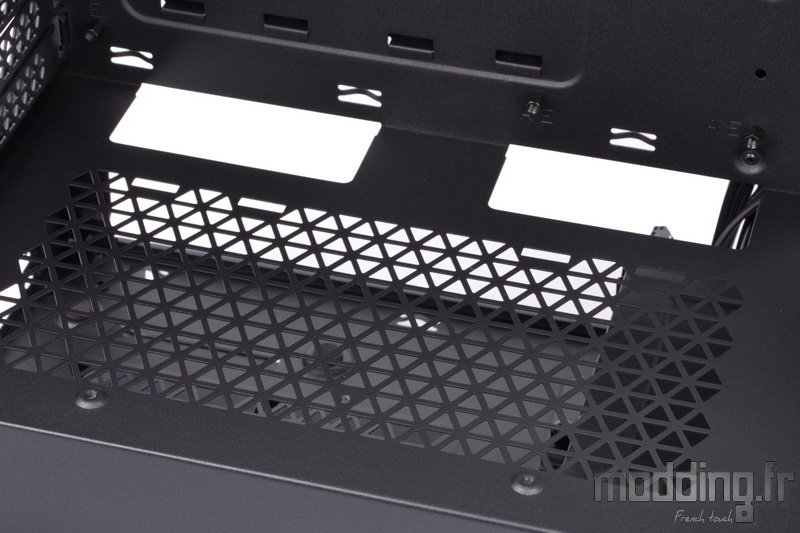

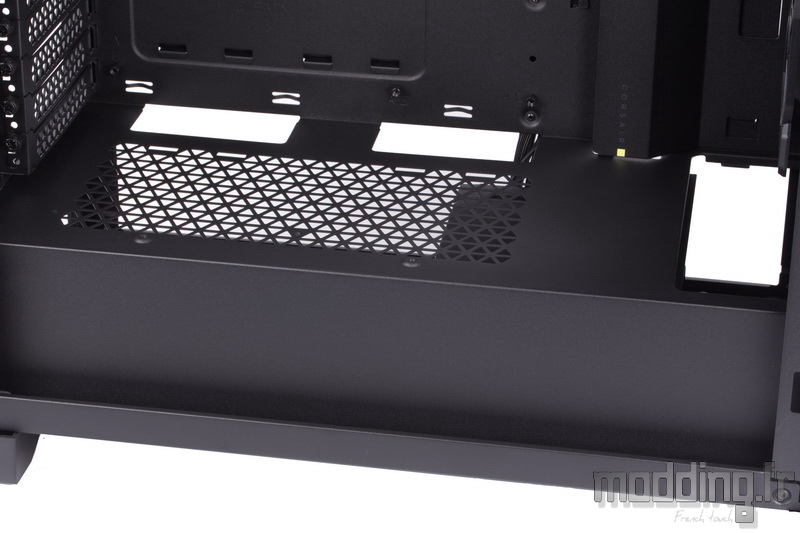

Une grande partie du plateau du cache-alimentation est occupé par une large grille.
Nous retrouvons le même motif triangulaire.
Deux larges ouvertures se positionnent au contact du bord inférieur du plateau de la carte mère.

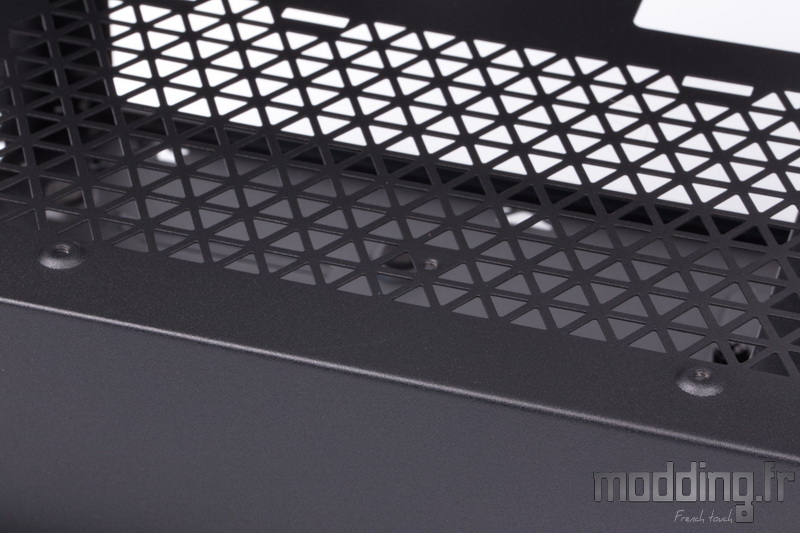

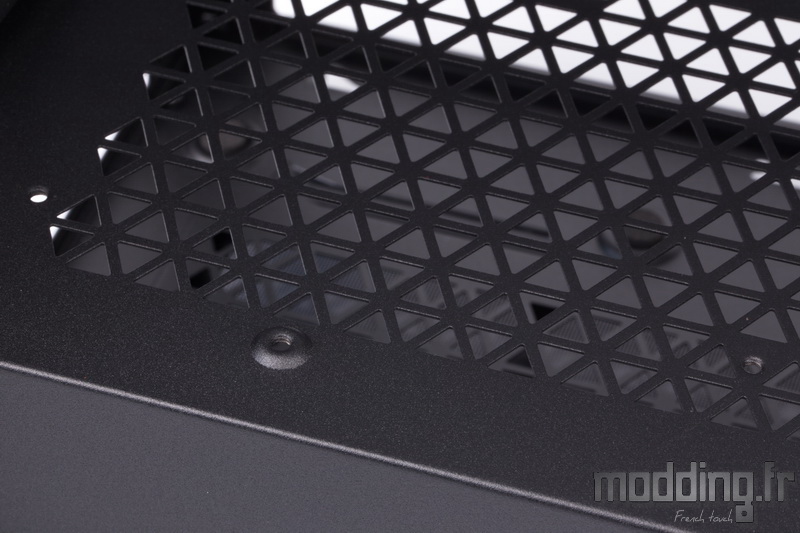

Non loin de l’arête du cache-alimentation, nous remarquons la présence de deux points de fixation taraudés…
Dans un premier temps, nous avions pensé à l’emplacement pour fixer un Riser sur des entretoises.
Du moins, jusqu’à ce que nous distinguions la présence de petits rectangles parmi les nombreux triangles (sur la bordure opposée).
La position de ces points de fixations est d’ailleurs trop au bord du cache-alimentation pour assurer la fixation d’un Riser.
Par contre, ils sont idéalement placés pour prendre en charge la vis à main des supports SSD présents du côté des coulisses.
La partie n’est pas perdue en ce qui concerne le Riser…
En regardant de plus près la grille du cache-alimentation, on aperçoit deux autres points de fixation taraudés dont la position correspond cette fois-ci à l’installation dudit Riser.

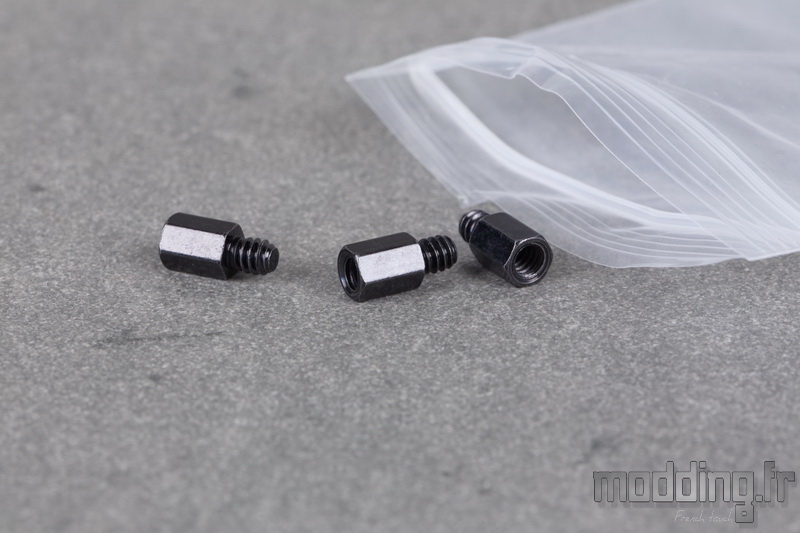

En mettant en place deux des entretoises incluses dans le bundle tout en se procurant le câble d’extension PCIe Corsair, nous assurons la fixation de ce dernier sur le plateau du cache-alimentation et dans le même temps celle de la carte graphique.
En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux emplacements verticaux.
Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionné en extraction.

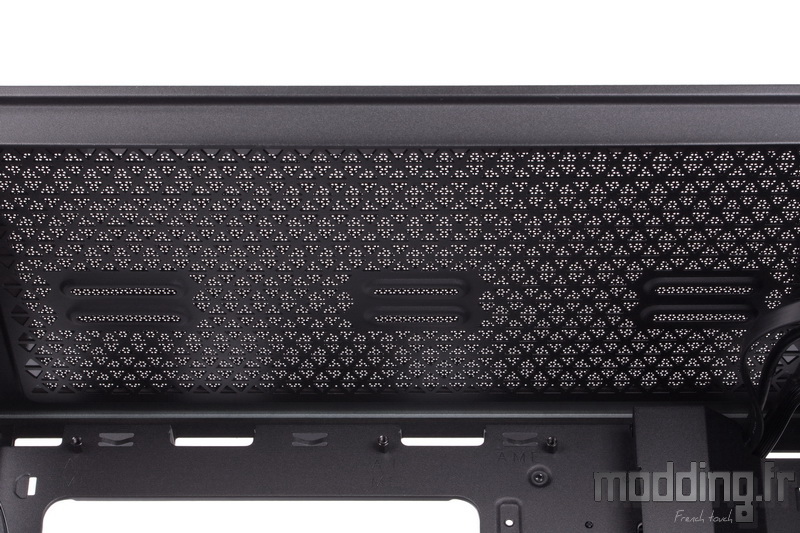

Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour deux ventilateurs en 120 mm ou en 140 mm.

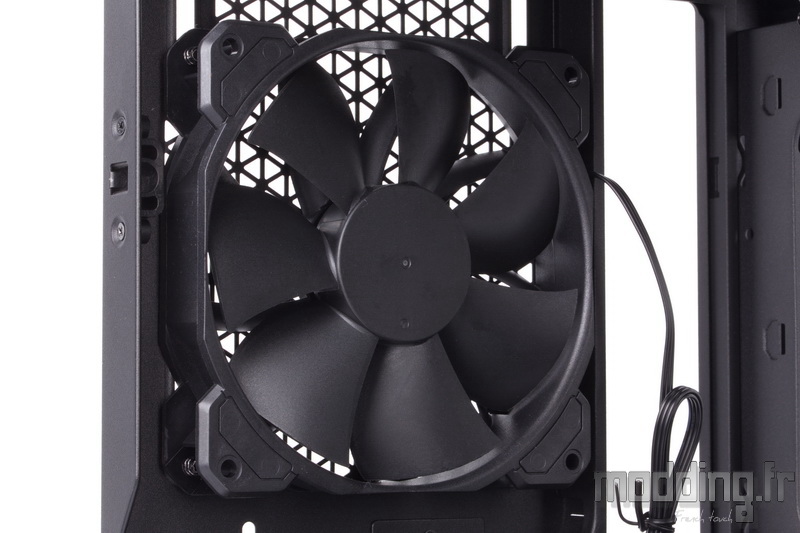

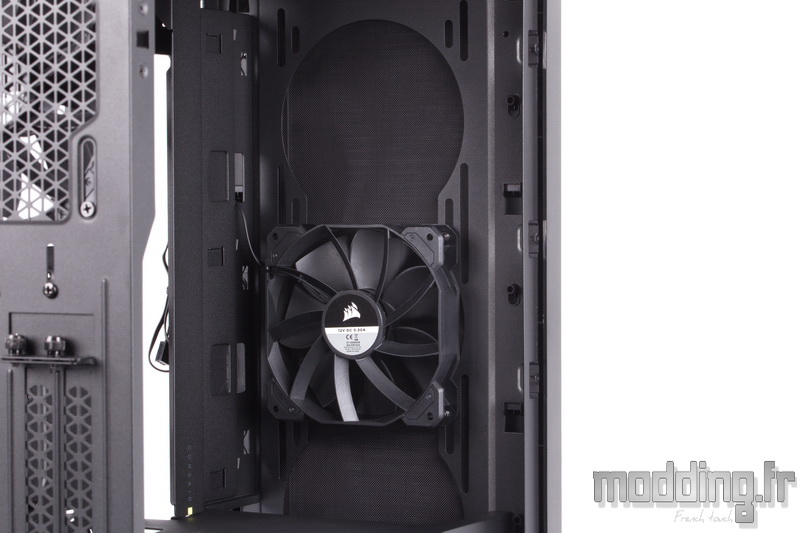

Afin de créer un flux d’air actif au sein du 4000D, Corsair installe un second ventilateur au niveau de la paroi antérieure du châssis.
Nous avions vu que l’armature en plastique de la façade est fixée par deux vis sous le châssis.

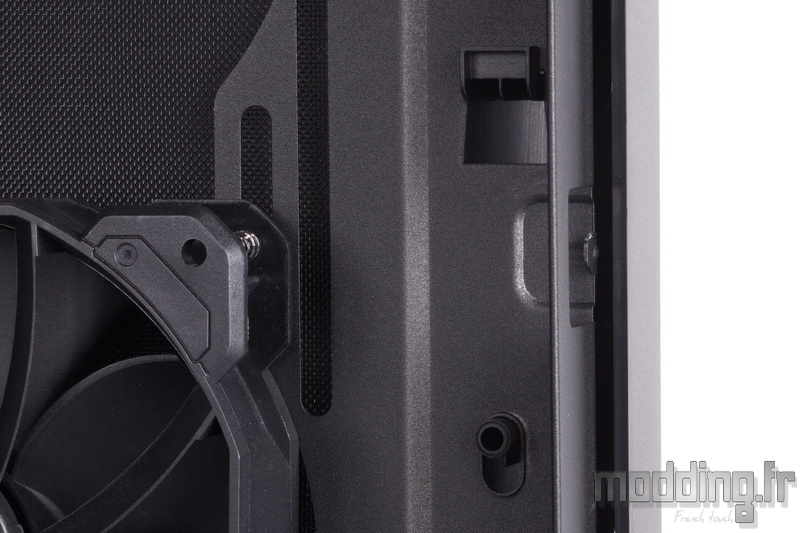

Un jeu de plusieurs crochets assure le maintien des montants sur la paroi avant du châssis.

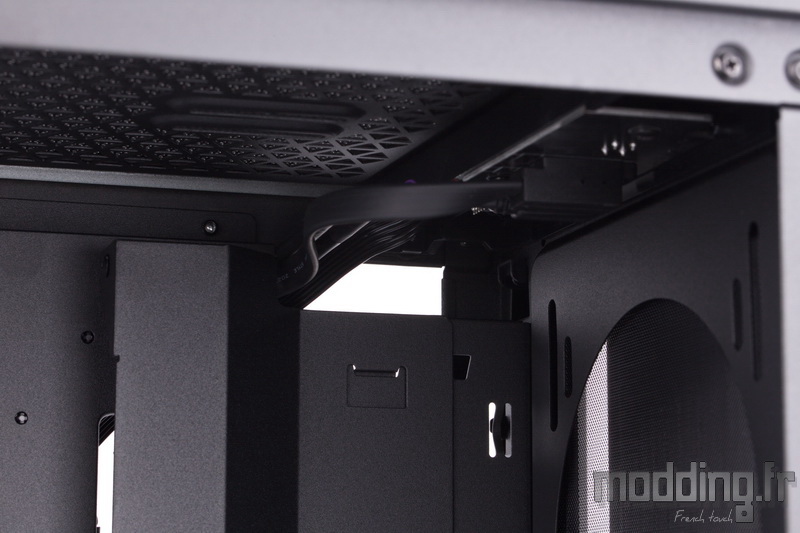

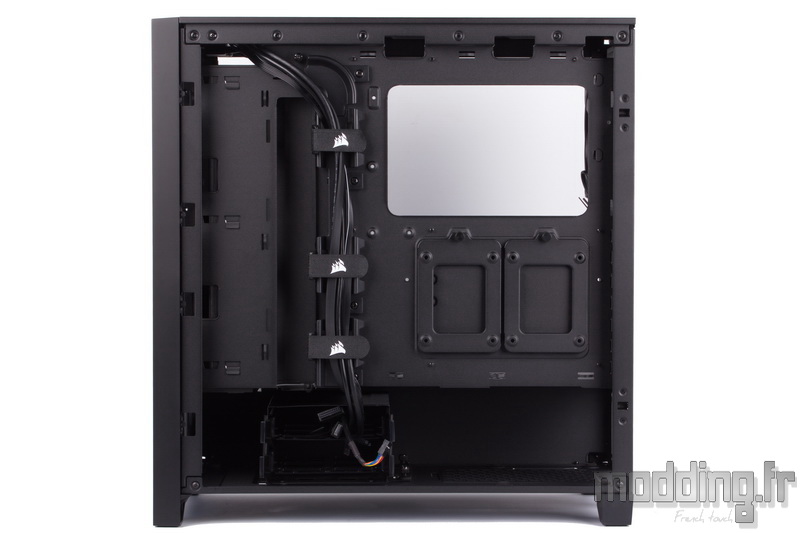

Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous ces câbles sont habillés de noir.

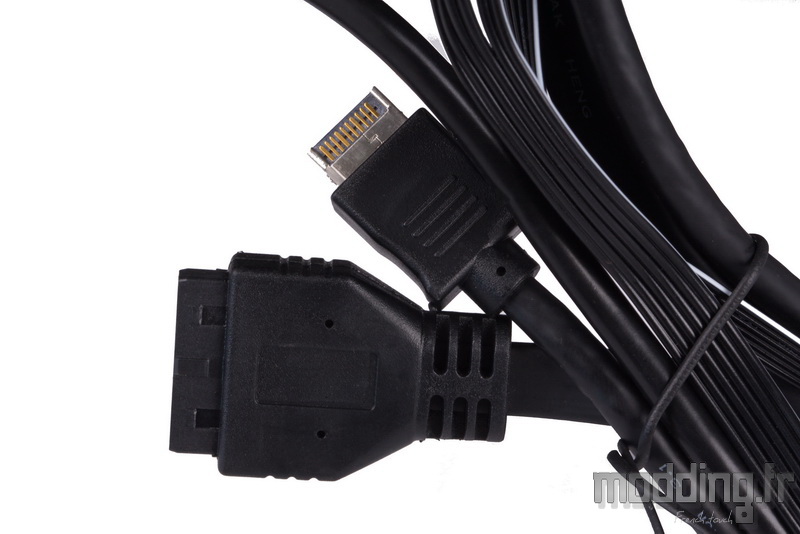

Et ce jusqu’à l’extrémité de la prise interne des ports USB 3.0, généralement bleue.
A ses côtés, nous avons la prise interne spécifique du port USB 3.1.

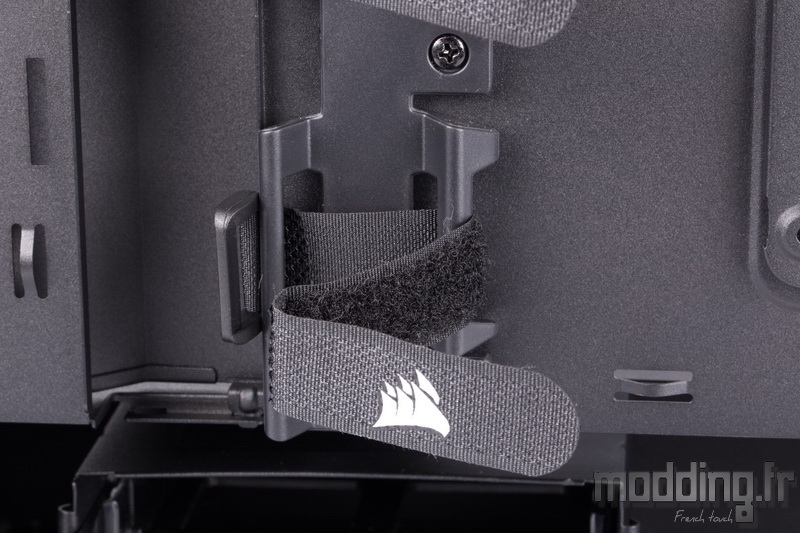

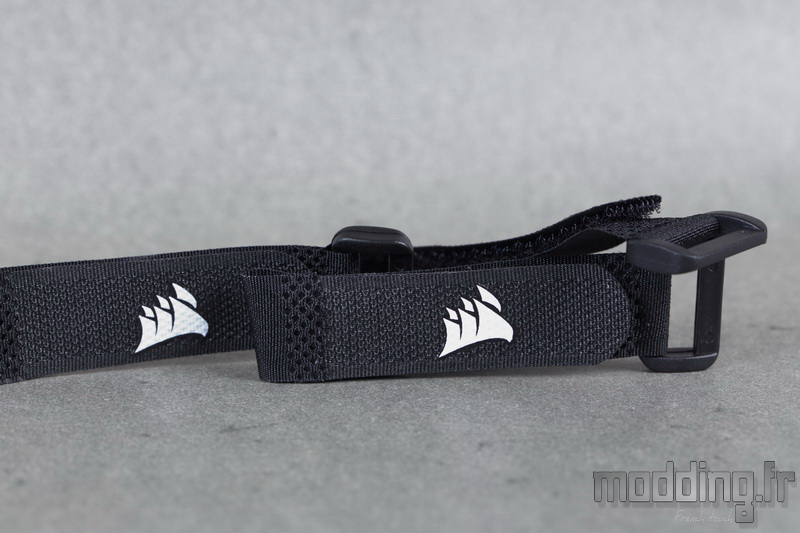

On retrouve d’autres bandes Velcro comme celles présentes dans le bundle.
Elles sont assujetties à une longue pièce en plastique, elle-même fixée à l’arrière du plateau de la carte mère par des vis.
Corsair équipe son 4000D d’un guide pour ranger les câbles au niveau des coulisses afin de parfaire le câble management.

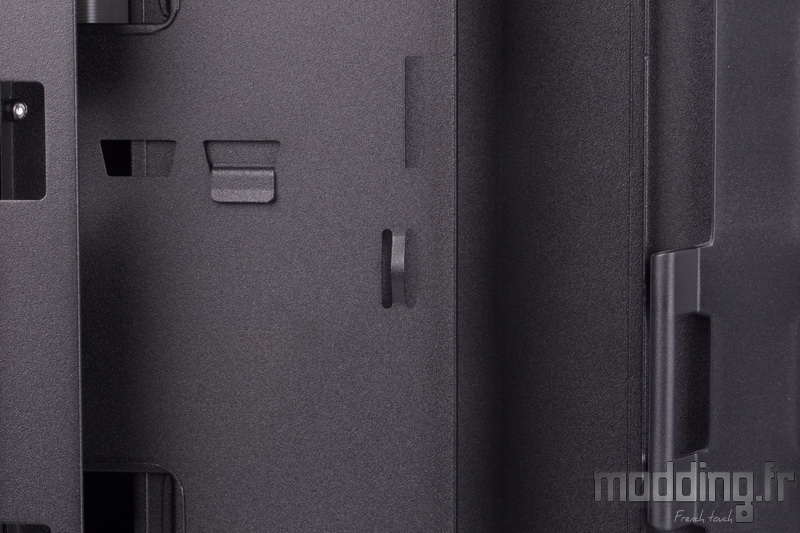

La marque n’oublie pas de disséminer plusieurs points d’ancrage sur la paroi en acier.
On en trouve dans les différents points stratégiques des coulisses, comme ici afin de fixer le câble CPU…
… Ou là, à proximité de l’emplacement du bloc d’alimentation.
Corsair a aussi prévu des petits passages pour glisser les câbles issus de la ventilation positionnée à l’avant du boitier.
C’est bien du côté des coulisses que l’on se rend mieux compte de l’astuce consistant à optimiser la taille des ouvertures positionnées sur le bord supérieur du plateau de la carte mère.
Nous ne devrions pas rencontrer de problème pour glisser la prise 8 broches du câble CPU.

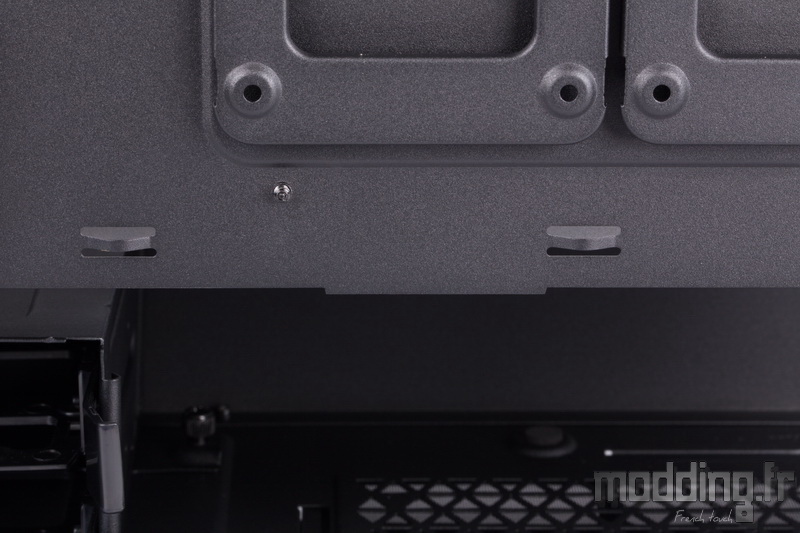

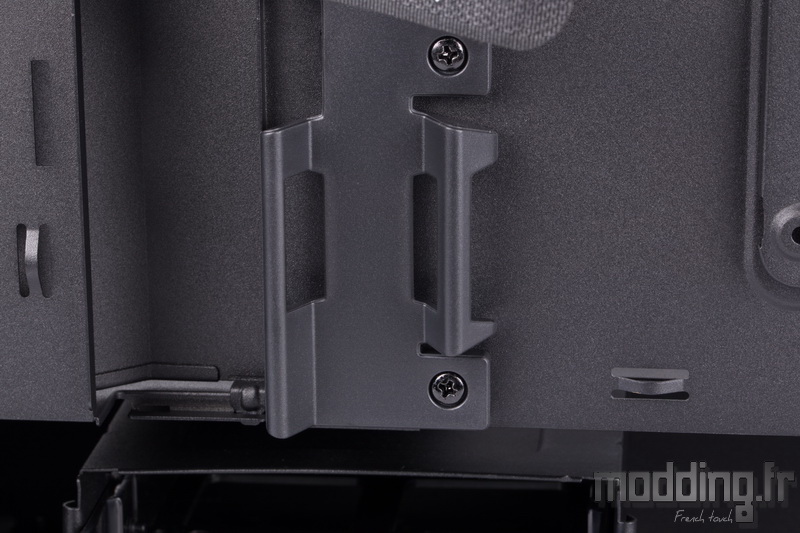

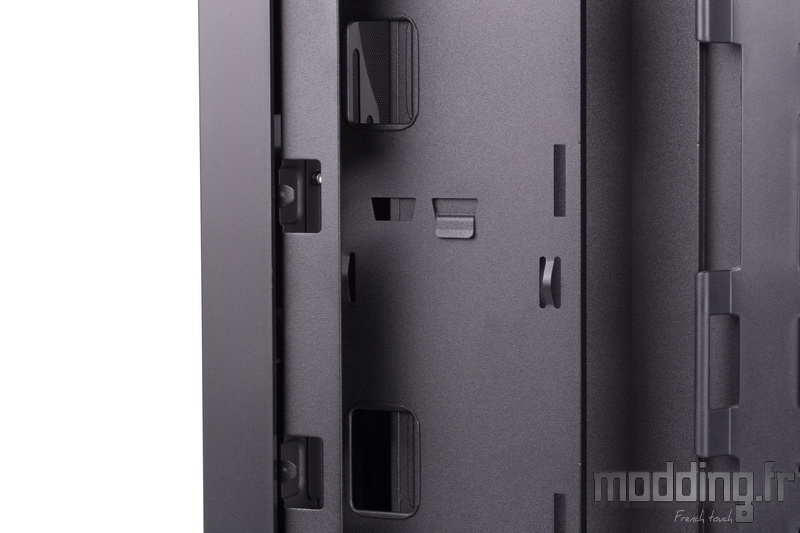

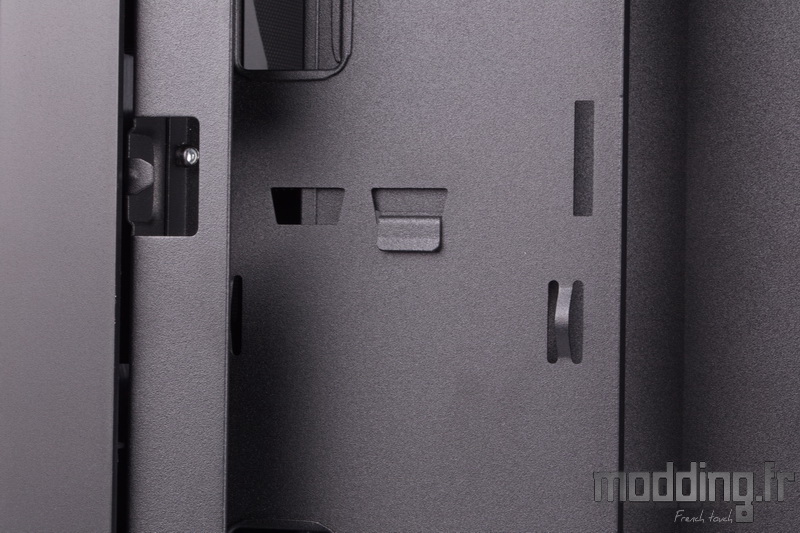

On observe la présence d’un jeu de crochets et encoches sur la partie avant du plateau de la carte mère.
Ils permettent de décaler la plaque profilée afin de s’adapter au format d’une carte mère E-ATX.

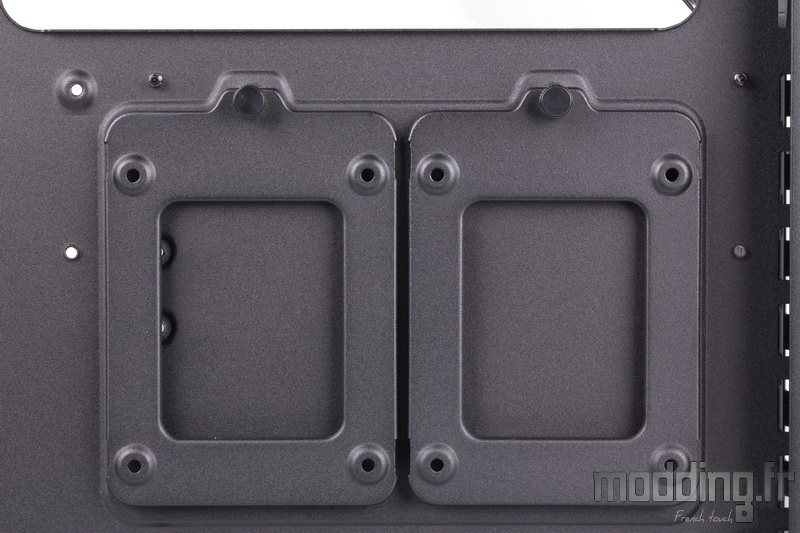

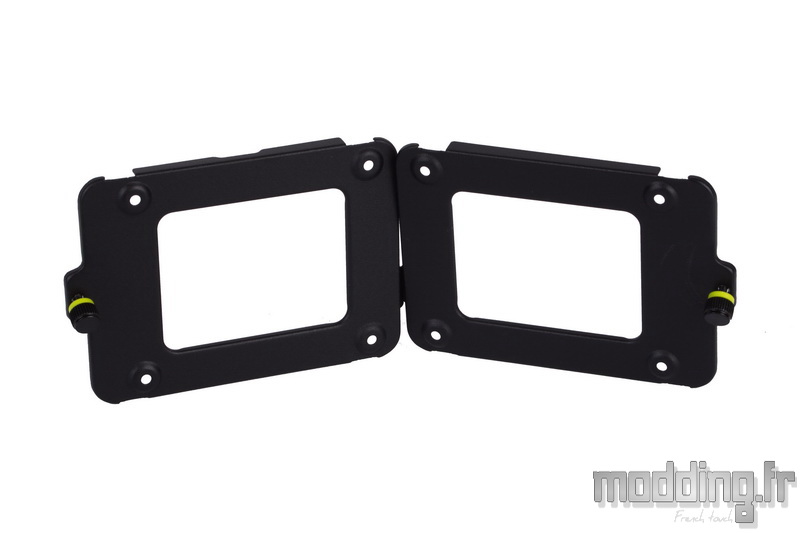

Sous la large ouverture permettant d’accéder à l’arrière du Socket, nous avons deux supports pour SSD.
Leur structure en acier est fixée au plateau de la carte mère par un système de deux encoches et d’une vis à main. Cette dernière reste solidaire de ladite structure.
Et tout comme les vis à main des portes du 4000D, elles s’accompagnent d’une rondelle jaune.
Sous le cache-alimentation, nous avons une cage HDD dotée de deux tiroirs en plastique qui peuvent accueillir un disque dur 3.5″ ou une unité 2.5″.

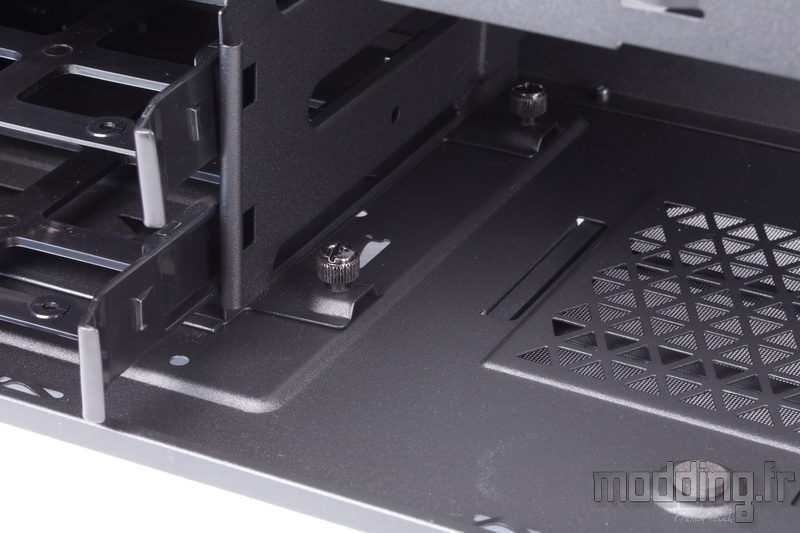

La cage est fixée par deux vis à main du côté de l’emplacement du bloc d’alimentation.
Cependant, nous avons vu que nous pouvons aussi fixer cette cage avec 4 vis classiques se logeant sous le châssis.
Une alternative qui trouve toute son utilité en fonction de la profondeur de l’alimentation comme nous le verrons dans la section “Montage”.
L’emplacement de l’alimentation est doté de petits plots en mousse afin d’accueillir sereinement le bloc.

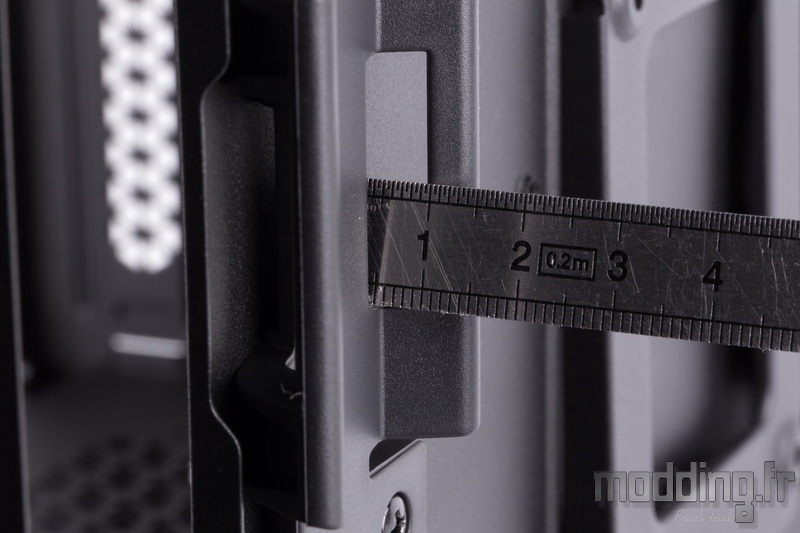

Nous disposons d’une bonne vingtaine de millimètres d’espace pour le rangement des câbles à l’arrière du plateau de la carte mère.
Il faut bien sûr prendre en compte la présence des supports SSD qui, nous le rappelons, peuvent être installés sur le plateau du cache-alimentation.
Il faut aussi prendre en compte de l’épaisseur du guide dont la structure en plastique occupe pas moins de 5 mm.
Le gros câble rond de notre connectique ATX 24 broches ne prendra peut-être pas place à ce niveau.
