Tests :
Config de test :
Niveau sonore
Les ventilateurs du MasterCase H500M
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

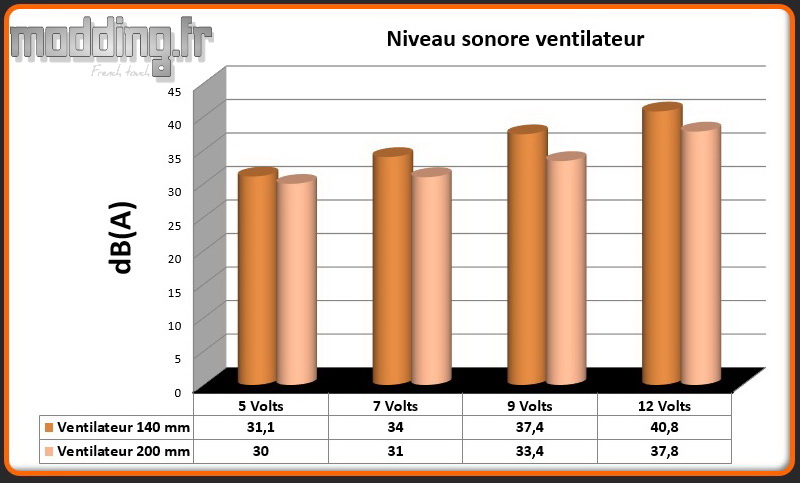

Niveau sonore

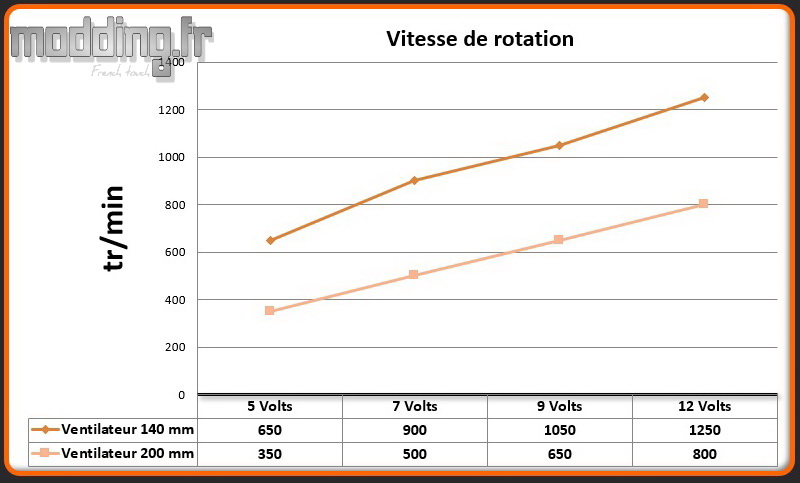

Vitesse de rotation
Que ce soit le ventilateur en 140 mm ou les deux MF200R aRGB, ils sont tous les trois dotés d’une prise 3-pins. Ils ne bénéficient donc pas d’une gestion PWM qui permet à la carte mère de baisser leur vitesse de rotation à 20 % de leur vitesse maximale.
Cependant, une fois que la tension passe sous les 9 V, les trois ventilateurs pris à part deviennent silencieux.
C’est d’ailleurs plus le cas des deux ventilateurs en 200 mm qui avec leur vitesse maximale de 800 tr/min se révèlent déjà fort discrets pour devenir inaudibles dès que l’on passe les 9 V.
Le ventilateur en 140 mm de notre MasterCase H500M émet, par contre, un léger cliquetis qui disparait lorsque la tension d’alimentation est réglée sur 5 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :

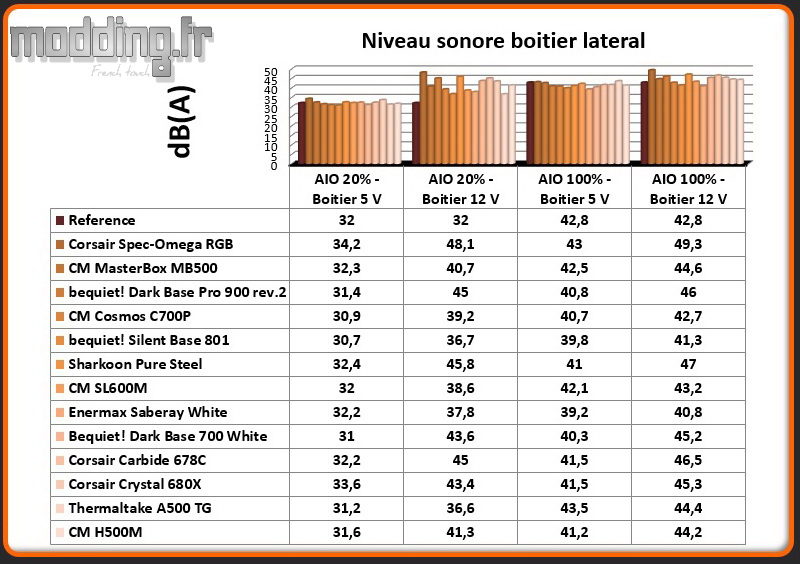

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

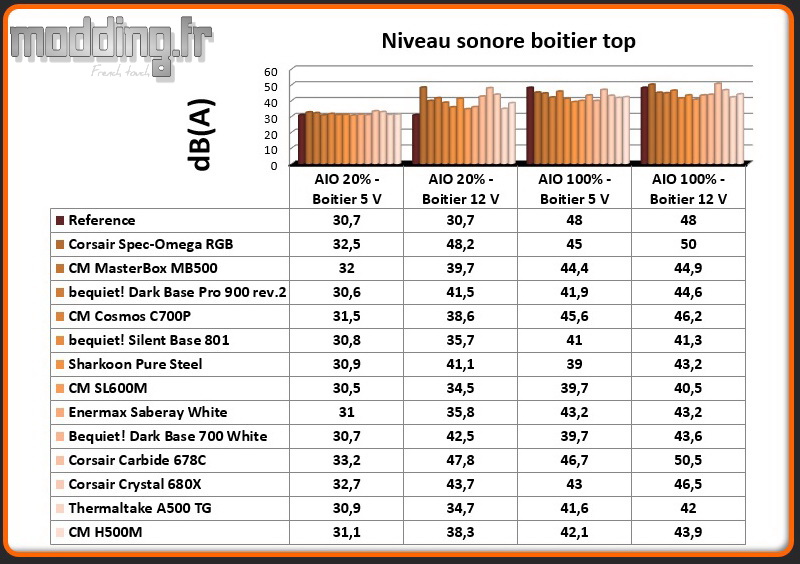

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Lorsque l’ensemble de la ventilation tourne au minimum de sa vitesse, le MasterCase H500M se révèle être silencieux gommant même le bruit émis par la pompe de notre H60.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la configuration. Le Top en verre trempé vient réduire la nuisance sonore engendrée par la position du H60 en haut du châssis.
En passant les trois ventilateurs du boitier à plein régime, le niveau sonore demeure certes audible, cependant cela reste raisonnable. Le ressenti en terme sonore demeure propre à chacun de nous.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

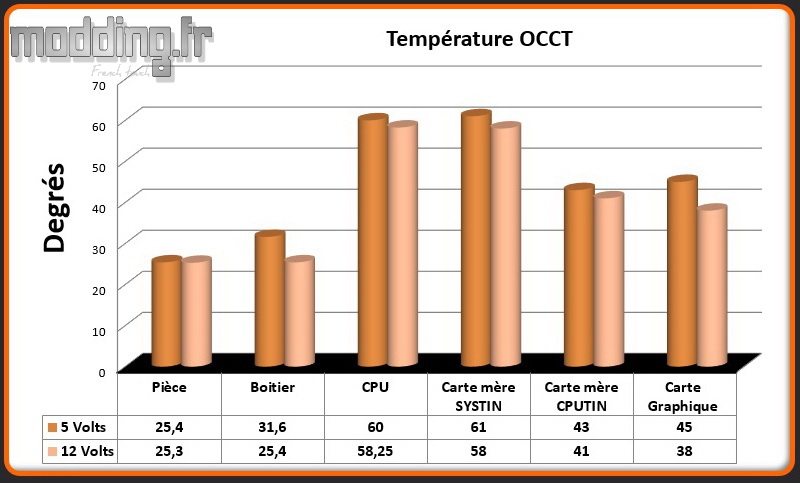

OCCT CPU

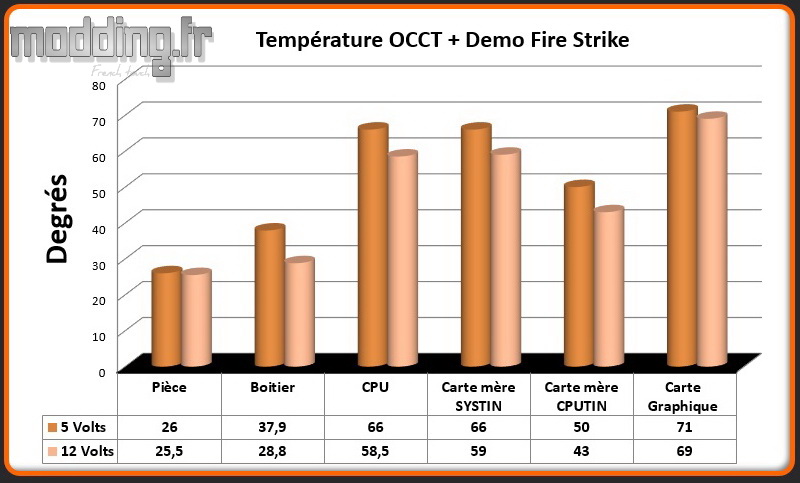

OCCT CPU + Fire Strike
On constate de suite le gain sur les températures faisant suite à l’augmentation de la vitesse de rotation des ventilateurs du MasterCase H500M.
Ne serait-ce que sur le processeur avec notamment l’écart de 8° sous le test combinant OCCT et Fire Strike.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

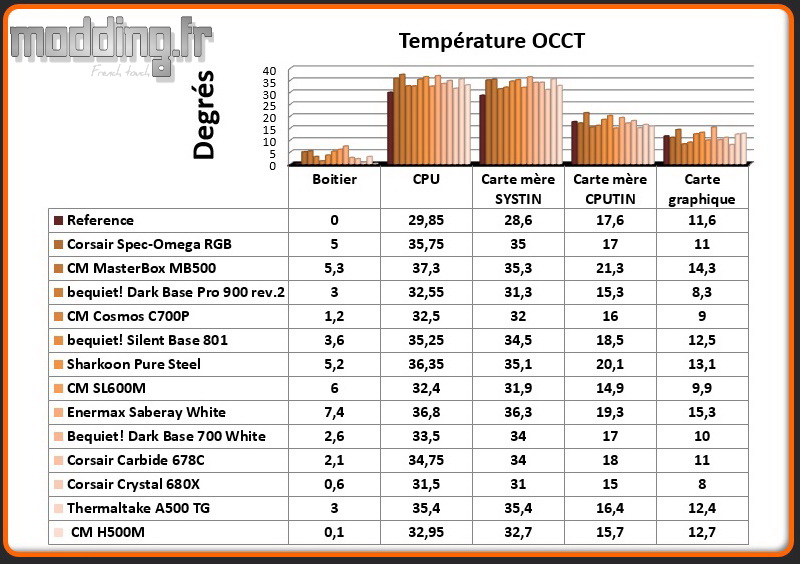

Comparatif OCCT CPU

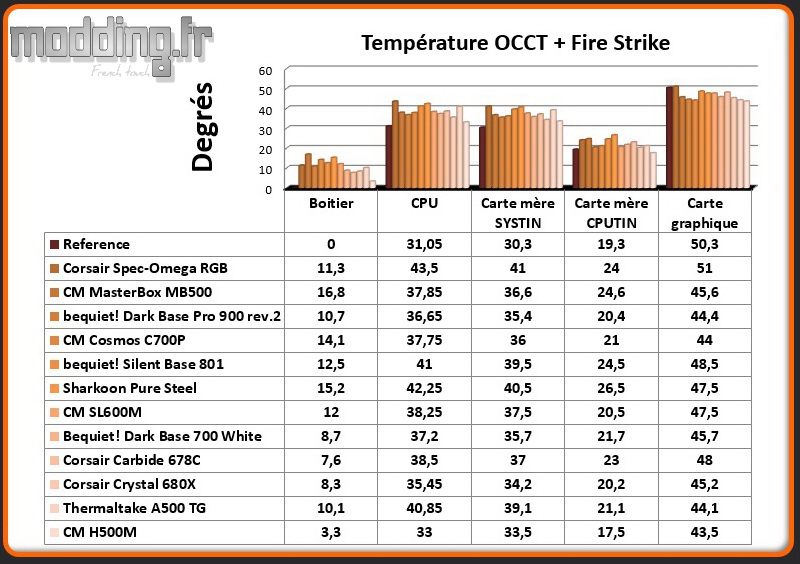

Comparatif OCCT CPU+Fire Strike
Le flux d’air entrant engendré par les deux ventilateurs en 200 mm se révèle être très bénéfique à notre H60 qui profite de cet air frais pour refroidir efficacement notre 7700k.
Nous avons repris le MasterCase H500M avec son panneau en verre trempé installé sur la façade et l’avons confronté au test combiné OCCT + Fire Strike. Avec la ventilation à pleine vitesse, l’écart de température est minime sur la carte graphique de l’ordre de 1°, et il atteint 3° sur notre processeur. La taille des ouïes d’aération latérales demeure conséquente pour continuer d’alimenter rentablement les ventilateurs placés à l’avant du boitier.
