Modularité :
Le principal élément modulaire du HAF 700 The Berserker est le support de ventilation amovible qui prend place sur la base du châssis.
Nous avons pu voir que le système de fixation Cooler Master s’accompagne d’une vis à main ainsi que d’une étrange clé.

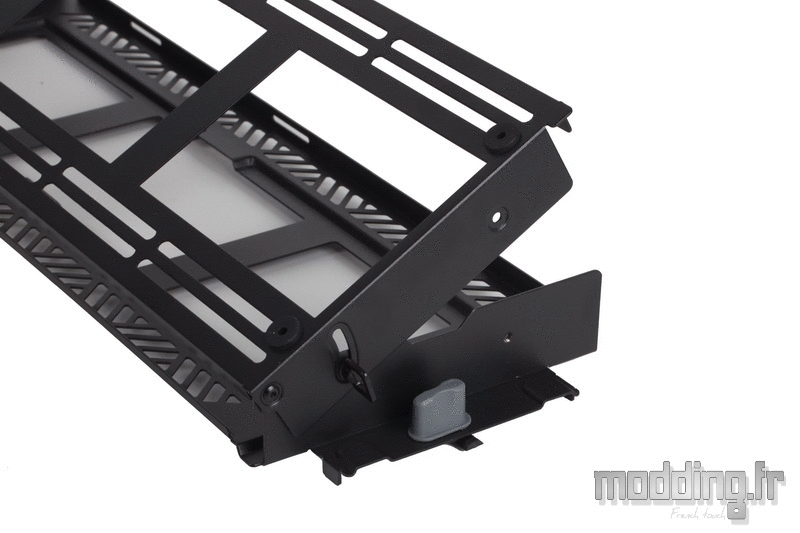

Une fois la vis à main retirée, le principe rotatif du support devient opérationnel.
Nous allons donc pouvoir incliner le plateau supérieur sur une trentaine de degrés.
La petite clé qui est aussi présente sur l’autre extrémité permet de serrer le plateau et de le maintenir dans l’inclinaison voulue.
Le but est alors d’orienter la ventilation dans une direction légèrement différente de celle d’origine.
La fixation de ce support sur le châssis est assurée à l’une des extrémités par ce large appendice qui s’insère dans l’ouverture rectangulaire.
Tandis que sur l’extremité opposée nous avons deux petits plots positionnés de part et d’autre du système de fermeture Cooler Master.
Ces plots viennent s’insérer dans ces rondelles en caoutchouc, puis nous agissons sur la petite manette grise afin de verrouiller le support.
Nous retrouvons ces orifices et rondelles en caoutchouc sur la paroi avant du boitier.
Mais aussi sur l’emplacement de ventilation latérale lorsque l’extension est en place…
Ainsi que sur le haut du boitier
Cependant, lorsque nous déplaçons ce support de ventilation inclinable sur un des trois autres emplacements, la base du châssis ne présente aucun point de fixation afin d’installer un quelconque ventilateur.
Cet élément peut aussi accueillir les supports de stockage installé derrière l’emplacement de ventilation latérale.
On a ainsi la possibilité d’installer les disques durs ou SSD dans le compartiment principal.

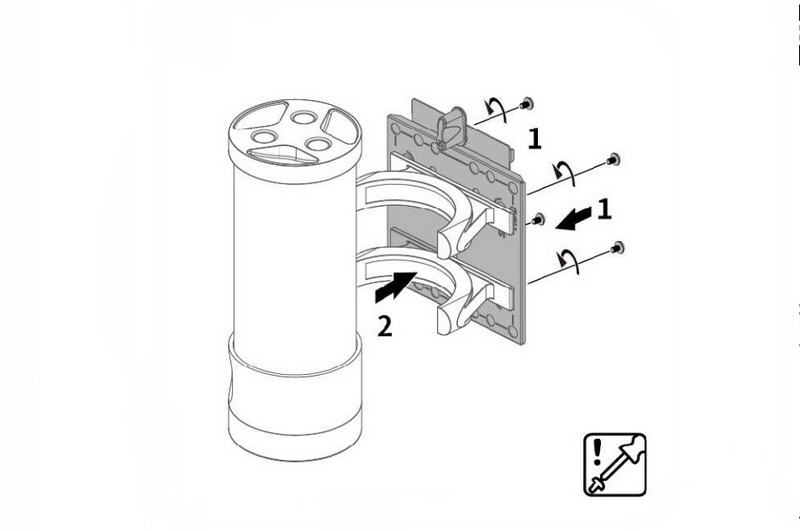

Ces supports disposent aussi de points de fixation dans le but d’installer une (ou plusieurs) pompe de Watercooling.
Ils peuvent aussi prendre place sur l’autre face de l’emplacement de ventilation latérale et accueillir un réservoir de Watercooling.

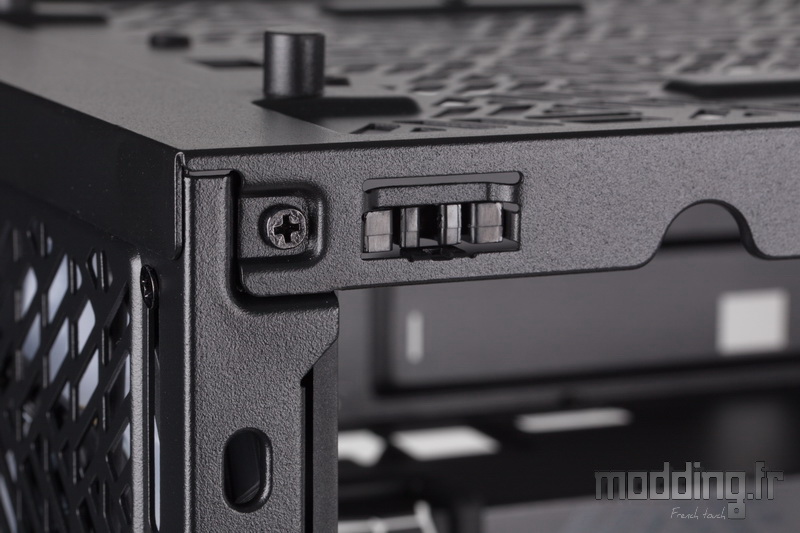

On remarque la présence de deux vis sur le bord supérieur du châssis du côté du compartiment principal.
Deux vis qui assurent la fixation de la paroi supérieure du châssis…
… Et par conséquent l’emplacement de ventilation supérieure qui s’avère amovible.
Nous sommes ainsi plus à l’aise notamment dans l’installation de radiateur de Watercooling, d’autant que cette paroi peut accueillir jusqu’à deux radiateurs 360 côte à côte.
Une pièce en plastique est visible sur la partie avant de la base du châssis.
Elle correspond à la partie interne de la poignée que l’on a sous le boitier.
La pièce est montée sur ressort et on agit sur ce mécanisme pour…
… Désolidariser la façade du châssis.
Cela nous permet d’accéder aux deux ventilateurs en 200 mm.
On constate que c’est la grille Mesh qui assure la filtration de l’air entrant.
A noter que les panneaux de connectiques sont indépendants de cette façade et sont fixés sur la paroi antérieure du châssis.
Nous avons vu que la cage HDD pivote sur son axe et demeure amovible.
Elle dispose de 4 tiroirs.
Chacun d’eux peut accueillir soit un disque dur 3.5″, soit un SSD.
Alors qu’il faut un tournevis et 4 vis M3 pour fixer le SSD, l’installation du disque dur se passe d’outils en raison de la présence de petits ergots montés sur silentblocs.
