L’extérieur :
Sur cette photo, le HAF 700 ne parait pas si grand…
Toutefois, il faut bien prendre en compte que les deux ventilateurs présents à l’avant du boitier arborent un diamètre de 200 mm.
Les deux ventilateurs positionnés à l’arrière du châssis qui paraissent être des petits ventilateurs de 80 mm de diamètre sont réellement en 120 mm de diamètre.
The Berserker en impose !
En raison de sa taille, mais aussi par l’aspect massif de la structure de la façade, notamment au niveau de ses montants dont les arêtes proéminentes renforcent le côté agressif.
Nous ne sommes clairement pas dans un style monolithique, mais le boitier n’est pas trop tarabiscoté, enfin cette impression reste quelque peu subjective.
De plus, le choix de la couleur gris titane accentue le style “militaire” ou même “industriel”.
Avec cette large grille Mesh, le boitier ne renie pas son appartenance à la gamme HAF : High Air Flow.
Tandis que la partie supérieure du boitier est habillé d’un carénage en acier, la structure de la façade, des pieds ainsi que celle du bord supérieur des portes latérales demeurent en plastique.
Cooler Master profite de cet agencement pour implanter une légère différence de teinte entre les composants.
Avec l’acier de l’imposant châssis et la présence du verre trempé, le HAF 700 accuse un poids à vide de 19.5 kg.
Il mesure 291 mm de large sur 666 mm de profondeur pour une hauteur de 626 mm.
HAF sont les initiales du concept “High Air Flow” et l’on constate que ce boitier s’oriente bel et bien dans l’optimisation du flux d’air avec cette façade largement occupée par une grille Mesh.
Les montants de l’ossature en plastique de cette façade descendent jusqu’à la structure des pieds du HAF 700 The Berserker. Ces derniers relèvent le boitier d’une vingtaine de millimètres.
Cooler Master appose son nom dans la partie base de l’armature qui divise la grille Mesh en plusieurs zones.
Un peu plus haut, on remarque la présence du logo simplifié de la marque placé à même la grille.
Cooler Master peaufine les détails en positionnant le logo à hauteur du centre des pales du ventilateur inférieur installé à l’avant du châssis.
Les différents composants de cette armature en plastique permettent de créer un volume à la grille Mesh. En effet, les zones latérales partent de biais ce qui permet à la partie centrale de se positionner à distance de la ventilation.
Cooler Master s’inspire d’un bow-window, cet aspect optimise un peu plus la surface de cette grille et par conséquent le volume d’air aspiré.
On note par ailleurs que la marque joue sur les différentes teintes des plastiques qui donnent un subtil contraste entre les structures.
De plus, la marque met en place un groupe de trois petits évents obliques (factices) creusées dans la matière au niveau des montants.
A mi-hauteur, Cooler Master réalise une large encoche sur les montants de la façade.
Du côté de la porte controlatérale, la marque installe les ports USB.
Nous avons pas moins de 4 ports USB 3.0 (USB 3.2 Gen 1 ou SuperSpeed USB) et un port USB 3.1 de type C (USB 3.2 Gen 2 ou SuperSpeed USB 10 Gbps).
Sur le montant opposé, nous avons de haut en bas :
- Bouton Reset
- Bouton Power accompagné de sa LED (blanche)
- Prise Microphone
- Prise Casque
De plus, on note à proximité la présence d’une impression en lettres noires du sigle de la série des boitiers HAF.

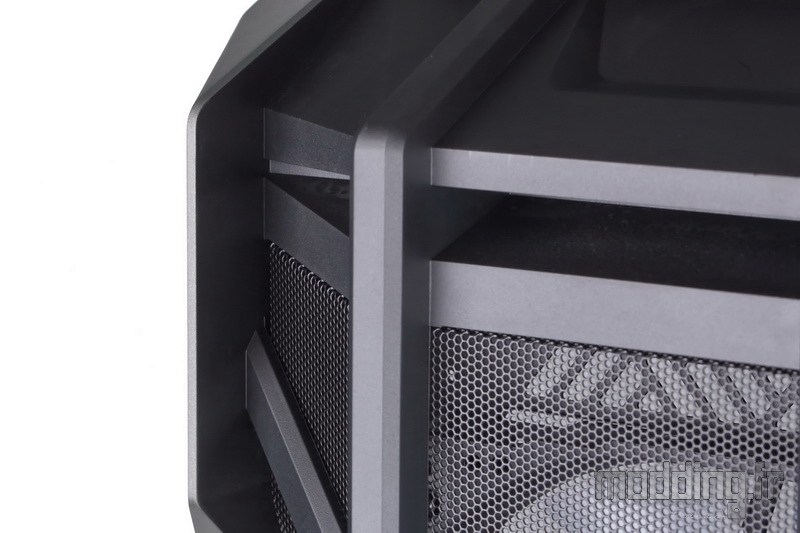

La partie supérieure de la façade arbore un amoncellement des armatures de la grille qui partent un peu dans tous les sens.
Cet aspect renforce le style “industriel” du boitier (avec ses poutrelles en “acier”).
D’autant que les montants se détachent allégrement de cette armature, ce qui renforce l’aspect massif, et même agressif du HAF 700 The Berserker.
La porte latérale principale n’est autre qu’un panneau en verre trempé de 4 mm d’épaisseur.
Il mesure 565 mm de profondeur sur 550 mm de hauteur.
La vitre présente un aspect fumé dont le taux d’opacité plonge dans la pénombre le compartiment principal.
Ici aussi, Cooler Master veut donner du style à son boitier en modifiant les angles du verre trempé.
L’angle de la partie basse et à l’avant de la vitre présente un petit biseau légèrement arrondi.
Tandis qu’à l’arrière, l’angle affiche un large biseau qui est alors occupé par une pièce en plastique reprenant la teinte gris titane des autres structures plastique.
On note par ailleurs que l’ossature intégrant les pieds du boitier parcourt toute la profondeur du châssis et remonte sur la partie arrière juste au niveau du biseau.
Nous retrouvons cet aspect biseauté dans le coin diamétralement opposé.
Tout est dans le détail !
Les arrondis et les lignes de cette pièce se calent à celles de la structure de la façade.
Le bord supérieur de la vitre se prolonge sur une structure en plastique partant de biais pour aller au contact du carénage supérieur du HAF 700 The Berserker.
Le biseau ainsi créé intègre une zone noire brillante donnant l’illusion que la vitre se prolonge sur ledit biseau tout en épousant l’arête arrondie.
Par ailleurs, on retrouve les trois évents vus sur la façade.
La porte controlatérale est entièrement en acier.
Sa surface est occupée par une large grille se positionnant dans la partie antérieure…
… Ainsi que par une seconde grille de plus petite taille positionnée plus à l’arrière du boitier.
Celle-ci est dédiée à l’emplacement du bloc d’alimentation tandis que la première tombe en face de l’emplacement de ventilation latérale qui prolonge le plateau de la carte mère.
Toutes deux sont équipées d’un filtre.
On retrouve l’ossature des pieds du boitier qui de ce côté aussi remonte sur la paroi arrière du châssis…
En fait, non.
Cette extension est issue de la porte en elle-même.

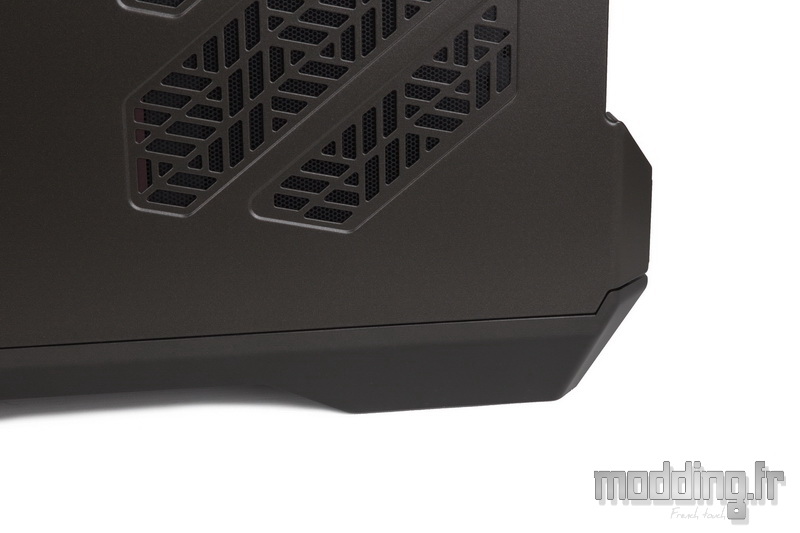

Cooler Master ne laisse rien au hasard et soigne les détails. Ainsi, on peut remarquer que les lignes obliques formées par les grilles engendrent, de manière subtile, une zone qui reprend la forme triangulaire des structures en plastique de la porte vitrée.

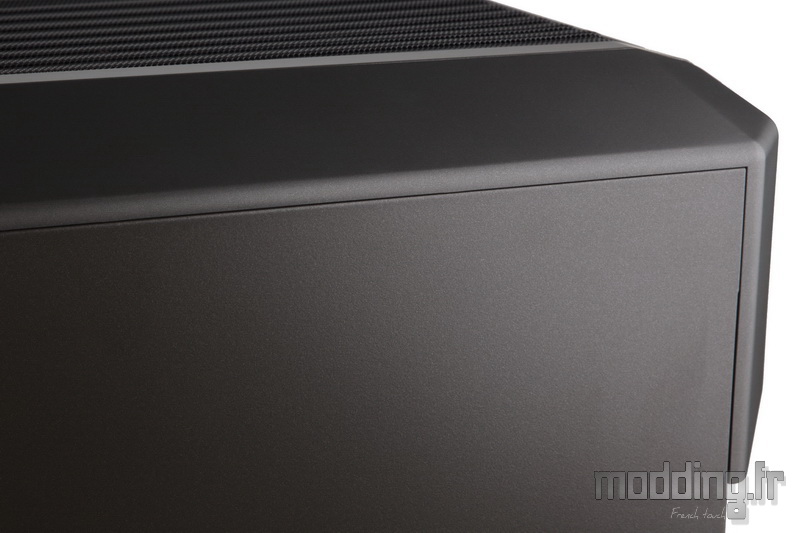

On retrouve la structure en plastique largement biseautée qui prolonge le bord supérieur de la porte métallique, si ce n’est qu’elle n’arbore pas la zone noire brillante.
Le HAF 700 The Berserker est large : 291 mm.
De ce fait, Cooler Master modifie la répartition des emplacements.
Dans la partie basse, l’emplacement de l’alimentation est occupé par une petite grille de 160 mm par 50 mm.
L’emplacement du bloc d’alimentation est alors basculé à la verticale et prend place au niveau des coulisses du HAF 700.
Un emplacement qui se dote de deux vis à main demeurant solidaire de la paroi en acier.
Ces vis vont prendre en charge deux des quatre points de fixation de l’alimentation. Les deux autres sont pris en charge par deux petits ergots situés sur la face interne de la paroi.
A proximité, nous avons 8 équerres PCI ajourées. On note que les motifs reprennent ceux des différentes grilles du boitier.
Notre œil est attiré par cet élément en plastique sur lequel est gravée la mention “PULL”.
Nous exécutons la consigne et la pièce bascule libérant l’extrémité des équerres.

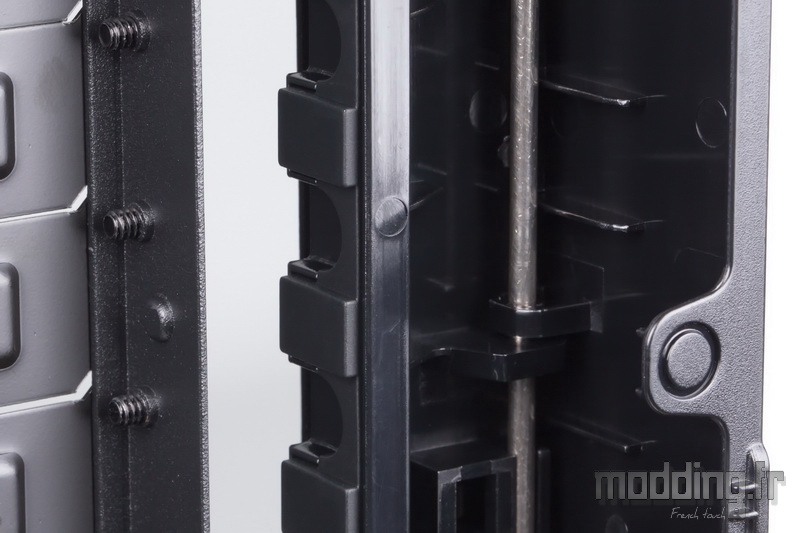

Ce volet est composé de deux parties avec …
… Une structure interne équipée de petits patins en caoutchouc.
Des patins qui viennent appuyer la partie terminale de ces équerres assurant un serrage optimal.
Nous remarquons la présence de vis, toutefois nous verrons qu’elles ne sont là que pour centrer les équerres.
La vitre de la porte principale est doublée d’une bande en mousse amortissant le contact du verre sur l’acier du châssis.
On remonte et nous tombons sur l’emplacement de l’I/O Shield.
A ses côtés, nous avons une grille (190 x 65 mm) qui se positionne derrière la cage HDD.
On remarque la présence de deux points d’ancrage sur les extrémités de cette grille. Cooler Master nous donne la possibilité de regrouper les câbles que l’on connecte à l’arrière de la carte mère tout en utilisant les bandes Velcro incluses dans le bundle.
Un emplacement n’accueille pas un, mais deux ventilateurs en 120 mm, ce qui en dit long sur l’espace que nous avons au-dessus de la carte mère.
Une dernière grille (95 x 130 mm), donnant sur la partie haute du compartiment principal, complète le tableau.
La forme oblongue des points de fixation permet d’ajuster la position en hauteur de ces ventilateurs, voire celle d’un radiateur (taille maxi : 240).
Tout en haut, nous remarquons la présence d’une vis à main qui sécurise la fixation du Top du HAF 700 The Berserker.
La base avec les deux structures en plastique intégrant les pieds du boitier.
De larges patins en caoutchouc optimisent le contact avec le sol en limitant la transmission des vibrations tout en scotchant le boitier sur ledit sol.
Un filtre occupe une large partie de la base du châssis tout en étant décalé du côté du compartiment principal.
On aperçoit un ventilateur installé en aspiration.
La présence de glissières au niveau de chacune des extrémités laisse penser que l’accès au filtre s’effectue du côté de la porte principale comme nous allons le voir dans le chapitre suivant.
Dans la partie antérieure, nous remarquons la présence d’une pièce en plastique…
… Qui s’apparente à une poignée sur laquelle nous pouvons exercer une pression afin de libérer la façade de son emprise sur la paroi avant du châssis.
La partie supérieure du HAF 700 The Berserker.
Elle est largement occupée par un carénage en acier coincé entre les ossatures en plastique de chacune des portes latérales.
Par ailleurs, cette vue du dessus permet de mieux se rendre compte des différentes teintes utilisées par Cooler Master.
Ce carénage intègre une grille Mesh de 420 mm de profondeur et 170 mm de largeur.
La forme n’est pas totalement rectangulaire et sa surface n’est pas totalement plane présentant des reliefs sous l’aspect de rainures.
Afin de retirer le Top, nous retirons la vis à main présente sur son extrémité arrière.
Puis nous faisons glisser la structure vers l’arrière du boitier.
Au passage, on remarque que les bords du carénage sont recouverts d’une bande de mousse.
Sa dépose donne accès à une large grille qui peut accueillir un bon nombre de ventilateurs de diffèrent diamètre :
- 2 ventilateurs en 200 mm
- ou 3 ventilateurs en 140 mm
- ou 6 ventilateurs en 120 mm
Dans ce dernier cas, il faut retirer l’extension qui permet d’installer un radiateur 480 sur le prolongement du plateau de la carte mère.
Bien sûr, nous pouvons aussi installer des radiateurs de toute sorte :
- 1 radiateur supportant une ventilation en 140 mm jusqu’à une taille de 420
- ou 2 radiateurs supportant une ventilation en 120 mm jusqu’à une taille de 360
Ouch !
De quoi ventiler comme jamais le HAF 700 The Berserker.
Sur la paroi supérieure du châssis, nous avons plusieurs plots qui prennent en charge le carénage, tandis que des glissières sont présentes sur la partie interne des ossatures en plastique des portes latérales.
Le HAF 700 The Berserker a une spécificité parmi tant d’autres.
Celle-ci concerne l’ouverture des portes latérales…
Point de vis à main concernant la fixation de ces portes sur la paroi arrière du châssis ni de charnières.
Leur ouverture nécessite en fait la dépose du Top !
Une fois ce dernier retiré, on exerce une pression sur le bord supérieur de chaque porte.
Cette pression permet de libérer la partie haute de son emprise sur le bord du châssis.
La partie basse reste en place sur le boitier.
Il ne nous reste plus qu’à retirer la porte en la soulevant.
Nous détaillons le système de fixation dans le chapitre suivant.
On peut penser que l’agencement de l’armature du Top permettrait d’installer les ventilateurs au-dessus de la paroi du châssis avec cet espace d’une trentaine de millimètres.
Mais, sans parler de la présence d’une barre de renfort, on rappelle qu’il n’y a pas de points fixation afin d’installer les ventilateurs au centre de la grille.
