Montage :
Le Light Base 600 LX est équipé d’une cage HDD qui, dans sa configuration d’origine, ne peut accueillir qu’un seul disque dur 3.5″.
Pour ajouter un second disque dur 3.5″, il est nécessaire d’opter pour un tiroir spécifique (HDD Cage 2 : BGA11) disponible dans le catalogue des accessoires be quiet! (9.90 euros).
Avant d’installer le disque dur 3.5″, il est nécessaire d’équiper la cage des 6 rondelles en caoutchouc fournies dans le bundle.
Nous aurions cependant apprécié qu’elles soient déjà préinstallées, car le caoutchouc utilisé n’est pas des plus faciles à manipuler pour les insérer dans les orifices.

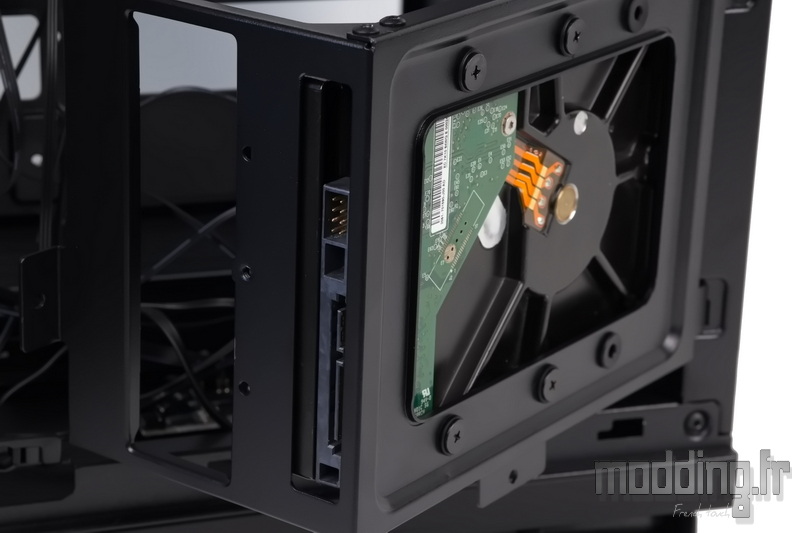

Ensuite, nous fixons le disque dur 3.5″ en utilisant les vis spécifiques de type UNC-6.32.
Nous repositionnons la cage en insérant les ergots dans le montant arrière du châssis.
Nous sécurisons la fixation de la cage dans les coulisses à l’aide des trois vis dédiées.
Toutefois, il est conseillé de ne remettre la cage en place qu’en dernier, une fois que l’ensemble des câbles est correctement organisé.
Le Light Base 600 LX peut accueillir deux unités de stockage au format 2.5″.
Avant leur installation, il est nécessaire de mettre en place les silentblocs spécifiques à leur montage sur le cache-câble.
On veille à orienter correctement le silentbloc afin que sa partie la plus large soit positionnée sur la face interne du cache-câble.
Le caoutchouc est plus facile à manipuler, mais nous aurions également apprécié qu’ils soient préinstallés.
On équipe ensuite l’unité de stockage avec les vis spécifiques.
Ce dispositif rappelle celui utilisé par Cooler Master dans ses boîtiers.
Les vis ont un diamètre légèrement supérieur à l’orifice central du silentbloc.
L’installation du SSD sur son emplacement équipé de ces silentblocs est très simple : il suffit d’exercer une bonne pression pour aligner les vis avec les orifices jusqu’à ce qu’elles s’insèrent complètement au fond des silentblocs.
On veille à orienter les SSD de manière à ce que la connectique soit dirigée vers le centre de la plaque.
L’installation de la carte mère se réalise à l’aide de 8 vis UNC-6.32. L’entretoise centrale borgne est dotée d’un déport de centrage, ce qui facilite l’alignement et la mise en place de la carte mère.
L’ouverture située sur le bord supérieur du plateau de la carte mère permet de faire passer facilement le ou les câbles CPU.
Cependant, si l’on prévoit d’installer un radiateur de watercooling en 360 mm dans la partie haute du châssis, il est préférable de connecter ces câbles au préalable.
Nous utiliserons les passages de câbles situés sur le retour du plateau de la carte mère, vers l’emplacement de ventilation latérale, pour faire passer notamment le câble ATX 24 broches.
De notre côté, nous avons choisi de ne pas installer les grommets dédiés à ces passages et fournis par la marque.
On peut être étonné par la faible ouverture restante sous le bord inférieur de la carte mère pour faire passer les câbles provenant du panneau de connectique du boîtier.
Cependant, cela ne pose finalement aucun problème.
De plus, on apprécie que be quiet! regroupe les câbles du panneau frontal en un seul connecteur.
Au-dessus de la carte mère, l’espace disponible pour l’installation d’un radiateur de watercooling dépend principalement de la hauteur des barrettes mémoire, que ce soit avec des ventilateurs de 140 mm ou de 120 mm.
Toutefois, la marge reste confortable avant d’atteindre leur dissipateur, avec un dégagement de plus de 80 mm.
L’espace disponible est encore plus généreux si l’on opte pour un radiateur accompagné de ventilateurs en 120 mm.
Notre Silent Loop 2 (240) s’installe facilement.
Le radiateur de notre AIO reste positionné à une distance confortable de la carte mère.
Comme nous l’avons mentionné dans la section précédente, il est possible d’orienter les équerres en position verticale.
Cela permet d’installer la carte graphique en position verticale, offrant ainsi une vue sur son système de refroidissement.
Selon l’épaisseur de la carte, il est possible d’ajuster sa position à l’aide des différentes équerres.
Dans tous les cas, la carte reste suffisamment éloignée de la porte principale, ce qui ne compromet pas son système de refroidissement.
Grâce à ses multiples points de fixation dédiés au support de la carte graphique, cet accessoire permet de soulager le poids du système de refroidissement de la carte, même lorsqu’elle est installée en position verticale.
Une belle initiative de la part de be quiet! Toutefois, il reste nécessaire de se procurer un Riser (BGA12 : 59.90 euros) pour finaliser l’installation.
Il est bien sûr possible de revenir à une installation plus classique de la carte graphique, connectée directement sur le port PCIe de la carte mère.
Le Light Base 600 LX offre une clairance maximale de 400 mm. Au-delà de 280 mm, l’extrémité de la carte se superpose à l’emplacement du ventilateur latéral. Toutefois, nous avons mesuré une distance totale de 85 mm, ce qui permet d’installer un radiateur de 60 mm d’épaisseur, en plus des ventilateurs.
On ajuste la position du support de la carte graphique en veillant à ce que le bras articulé, et notamment son embout en caoutchouc, ne soit pas en contact avec la ventilation de la carte graphique.
Le support est conçu de manière à ne pas gêner l’installation d’un radiateur sur l’emplacement de ventilation latéral.
Nous n’avons pas encore installé le bloc d’alimentation, son emplacement étant situé au niveau de l’ouverture permettant l’accès à l’arrière du socket.
De plus, il est préférable d’organiser dès maintenant le rangement des câbles du boîtier ainsi que ceux des quatre ventilateurs Light Wings LX.
Avec quelques colliers Serflex supplémentaires en complément des six fournis par la marque, nous avons déjà apporté un peu d’ordre au câblage.
On peut alors installer le bloc d’alimentation avec sa face ventilée orientée vers la porte contralatérale.
be quiet! recommande une profondeur maximale de 200 mm pour le bloc, notre alimentation mesure 175 mm de profondeur.
Au-dessus de l’emplacement, nous avons un point de fixation.
Il permet d’installer le support supérieur inclus dans le bundle afin de sécuriser la fixation du bloc d’alimentation.
A priori, il n’est pas indispensable, mais on pense que la marque fournit cet accessoire dans le cadre de la modularité du Light Base 600 LX, qui peut être basculé à plat.
Nous avons branché et rangé les câbles d’alimentation nécessaires à notre configuration.
Dans l’organisation des câbles, il est essentiel de dégager l’espace destiné à la cage HDD si nous prévoyons de l’utiliser.
Même si elle reste vide, cette cage contribue à renforcer la rigidité structurelle du support inférieur du bloc d’alimentation.
Une fois que tous les câbles sont bien rangés et que rien n’a été oublié de connecter, il est temps de refermer le cache-câble.
C’est tout propre, tout bien organisé !
Le retrait du panneau en verre de la façade facilite considérablement l’installation de notre configuration dans le compartiment principal.
Nous refermons la porte contrôlatérale et remettons en place la façade.
Le Light Base 600 LX permet également l’installation d’un circuit de watercooling personnalisé, avec la possibilité d’installer un radiateur de 360 mm sur la base et un autre radiateur de 360 mm dans la partie supérieure.
Il saura également satisfaire les amateurs d’aircooling. Capable d’accueillir jusqu’à 10 ventilateurs de 120 mm, le compartiment principal offre une clairance de 170 mm pour installer un ventirad afin de refroidir le processeur.
Nous remettons en place la porte principale.
Pour ce faire, nous la positionnons légèrement en arrière, contre les bords du châssis, de manière à aligner les ergots avec leurs logements. Ensuite, nous faisons glisser délicatement la porte vers l’avant du boîtier.
Toutefois, il est important de rappeler qu’il existe un léger espace entre le verre de la porte principale et celui de la façade, il est donc crucial de ne pas forcer le contact.
La vue sur nos composants est désormais parfaitement dégagée, que ce soit sur le côté ou à l’avant.
Il ne nous reste plus qu’à appuyer sur le bouton Power et apprécier l’éclairage du Light Base 600 LX.
Nous prenons plaisir à explorer les différents modes offerts par le contrôleur ARGB du Light Base 600 LX, ou à le synchroniser avec le logiciel de la carte mère.
Les 4 ventilateurs Light Wings LX, ainsi que les bandes de LED présentes sur la façade, la partie haute et la base du boîtier, affichent un éclairage ARGB, tandis que les logos be quiet! restent éclairés en blanc.
