Modularité :
Le panneau en verre trempé de la façade peut être retiré. Il est fixé au châssis à l’aide de deux vis et d’un système d’ergots qui s’insèrent dans les bords avant du châssis.
Une fois les deux vis retirées, il suffit de faire glisser le verre vers la porte principale pour libérer les ergots de leur fixation sur le châssis.
Le retrait de cette façade offre un meilleur accès au compartiment principal, facilitant ainsi l’installation de notre configuration.
Si la cage HDD n’est pas nécessaire, elle peut être retirée facilement.

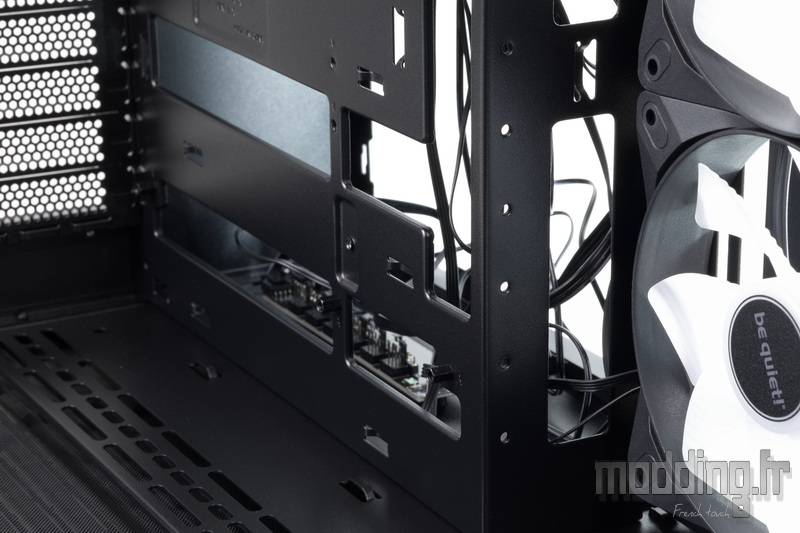

Près des principaux passages de câbles, situés sur le retour du plateau de la carte mère vers l’emplacement de ventilation, on trouve 8 orifices taraudés, espacés d’environ vingt millimètres.

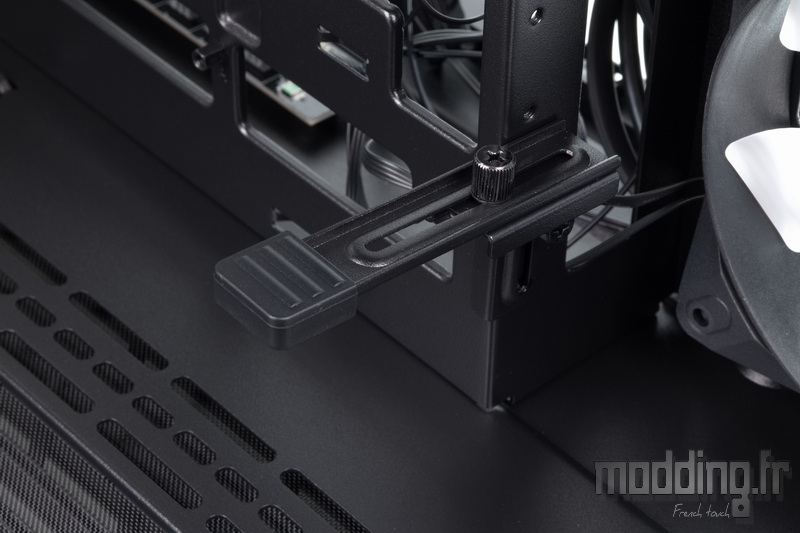

Ces orifices permettent d’installer le support de la carte graphique à différentes hauteurs, que celle-ci soit positionnée dans le plan horizontal ou vertical.

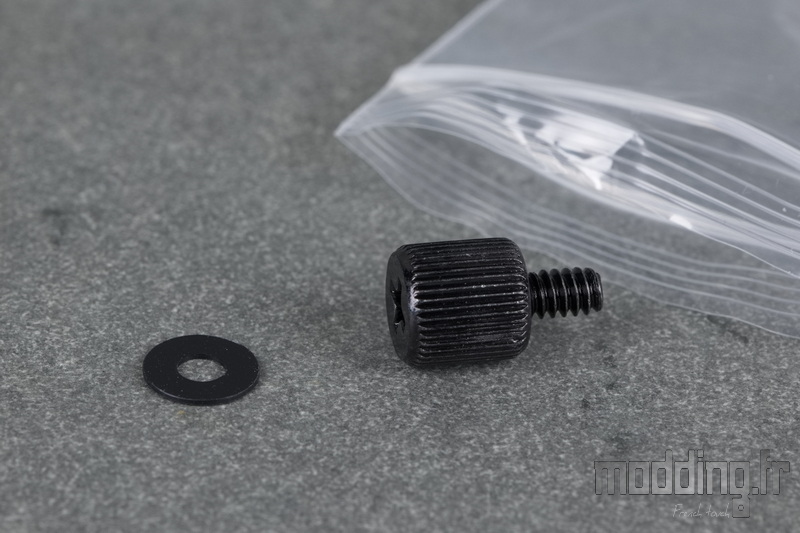

Grâce à la vis à main fournie dans le bundle, on peut ajuster la hauteur du support de manière plus précise, grâce au point de fixation oblong du support dans lequel la vis à main s’insère.
Le Light Base 600 LX offre la possibilité d’installer la carte graphique aussi bien dans un plan horizontal que vertical. Toutefois, il n’est pas question d’ajouter des équerres verticales à proximité des équerres horizontales, comme on peut le voir sur d’autres boîtiers. Ce genre de configuration, placé trop près de la porte principale, nuit à l’efficacité du système de refroidissement de la carte graphique.
Il est donc essentiel de positionner la carte à une distance appropriée de cette porte latérale, ce qui implique de modifier l’emplacement des équerres PCI actuelles.
On retire toutes les équerres.
Il est à noter que le montant arrière du châssis présente un décroché, ce qui facilite l’utilisation d’un tournevis pour dévisser les vis à main qui seraient trop serrées.
Nous installons la réglette fournie dans le bundle en la plaçant comme indiqué sur la photo.

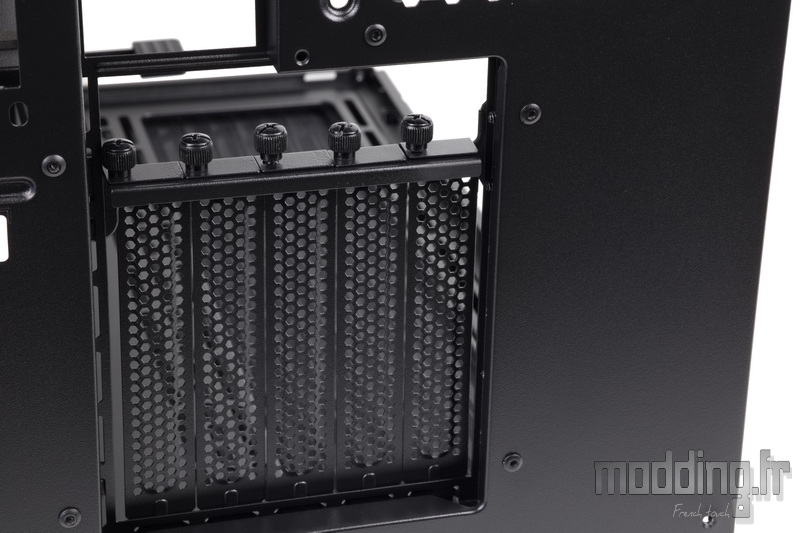

Nous réinstallons 5 des 7 équerres, cette fois-ci en position verticale.
À ce moment, on apprécie que les vis soient des vis à main, car il n’est pas facile d’utiliser un tournevis, notamment pour installer les équerres les plus proches de la porte principale.
Ce dispositif permet d’installer des cartes graphiques de différentes épaisseurs.
Pour les cartes plus fines, il est possible d’ajuster leur position afin de les placer plus ou moins près de la carte mère.
Dans tous les cas, il est important de noter que le Riser n’est pas inclus et doit être acheté séparément (BGA12 : 59.90 euros).
Pour combler l’espace vide au-dessus des équerres, be quiet! fournit un cache, lequel se fixe à l’aide d’une vis à main sur la paroi arrière du châssis.
Ce qui caractérise la série Light Base, c’est avant tout la possibilité de positionner le boîtier sous différentes configurations. Par défaut, le boîtier est présenté dans sa configuration la plus classique.
Sans avoir à intervenir à l’intérieur du châssis, il suffit simplement de retirer les pieds du Light Base 600 LX et de les repositionner sur une autre face du boîtier.
Nous avons constaté que la base est identique à la partie supérieure du boîtier. Lors de l’installation des pieds sur cette zone, il est important de prêter attention à l’endroit exact où les positionner. En effet, les pieds ne peuvent pas être placés n’importe où dans les différentes rainures.
Au niveau du carénage en acier, on distingue une encoche aux extrémités de la deuxième rainure.
Il en est de même pour la troisième rainure rétroéclairée, en partant de la porte contrôlatérale.
On positionne le pied au niveau de la zone disposant de l’encoche, puis on fait pivoter le pied de 90° dans le sens de la flèche “cadenas fermé” pour finaliser sa fixation.
Lors de cette manœuvre, si l’on ressent une résistance, cela signifie que le pied n’est pas correctement positionné. Il convient alors de légèrement ajuster sa position jusqu’à ce que l’on ne rencontre plus de résistance, afin d’éviter d’endommager le système de fixation.
Les pieds étant installés, nous retournons le Light Base 600 LX, qui se trouve désormais dans sa configuration “Reverse”.
Nous avions remarqué la présence de plots en caoutchouc aux quatre coins de la porte contrôlaterale.
On peut facilement les retirer, dévoilant ainsi des orifices rectangulaires.
Il ne reste plus qu’à insérer les pieds.
Nous basculons alors le Light Base 600 LX à plat, offrant ainsi trois configurations possibles pour un seul boîtier.
