Le montage :
Semblable au Comrade, on commence par la mise en place du disque dur en 3.5″ avec un montage sans outil.

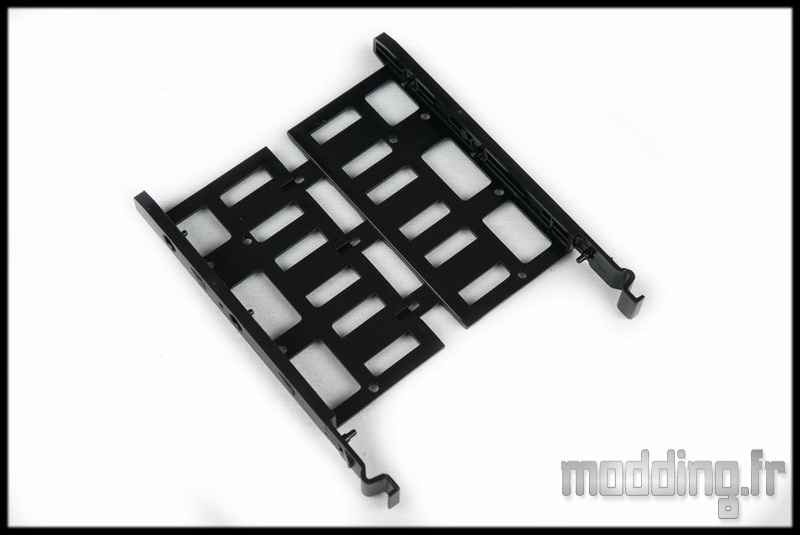

Le tiroir s’écarte……..manuellement.

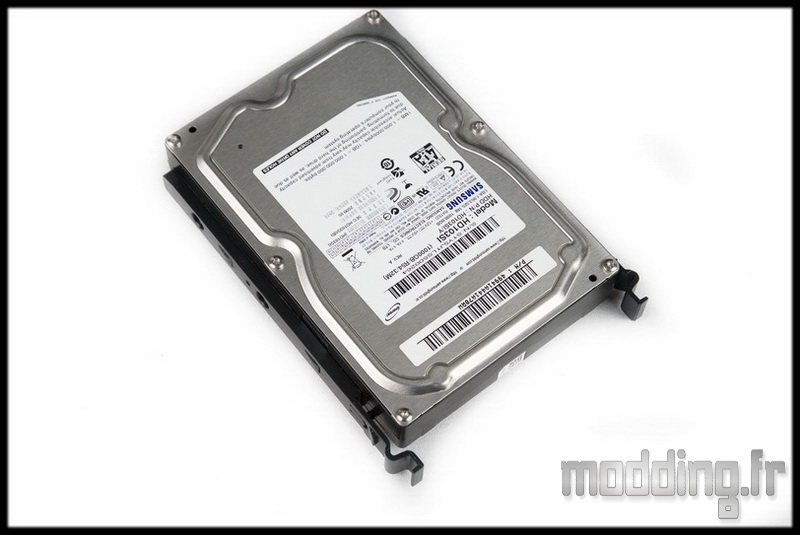

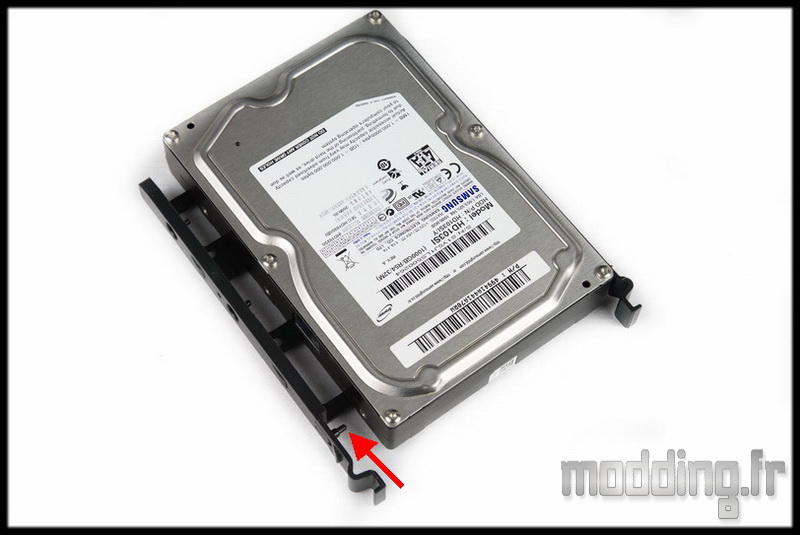

On place le disque dur et on referme le panier de façon à ce que les 3 petits plots du tiroir se placent dans les trous de l’unité de stockage.
Le disque dur est bien fixé mais n’est pas monté sur silentbloc.

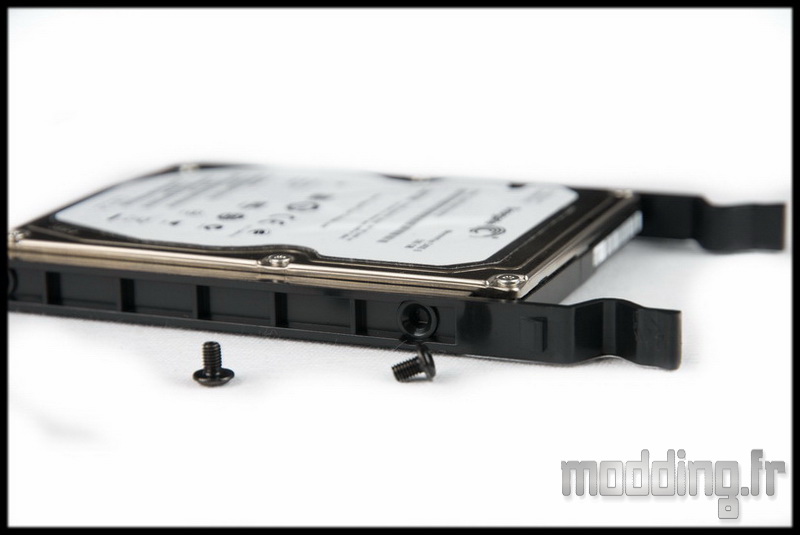

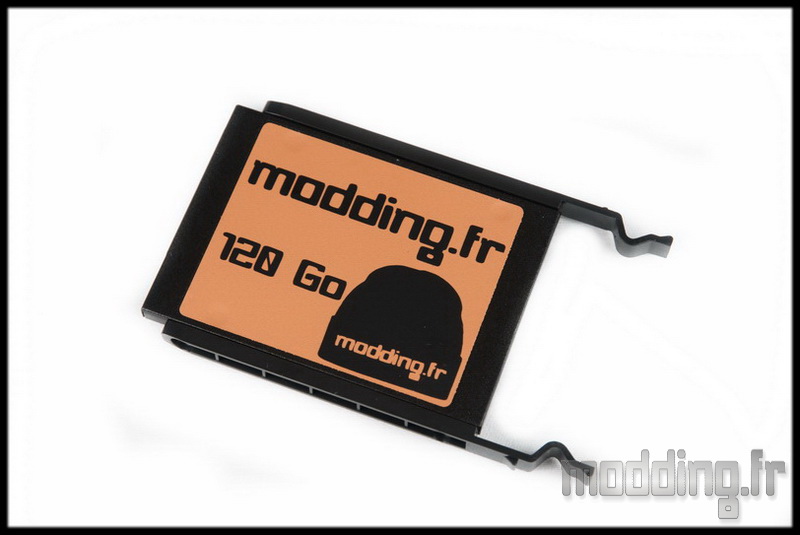

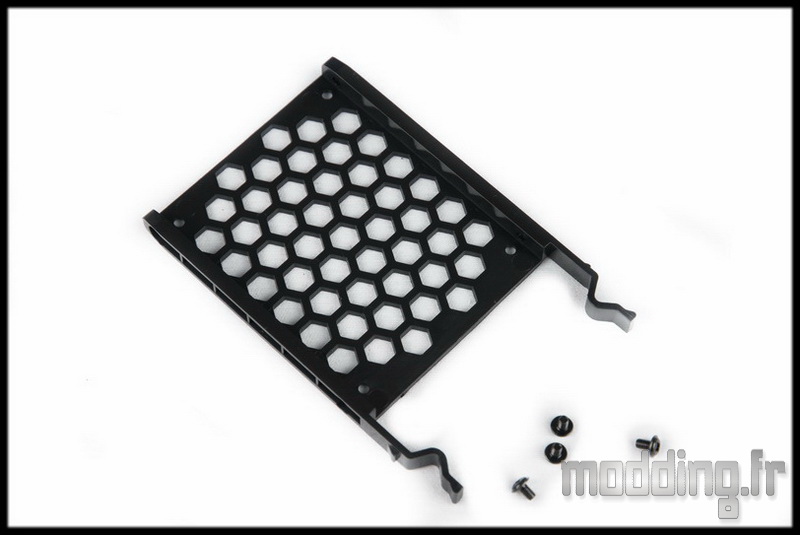

Pour un SSD ou HDD en 2.5″, on a besoin du tournevis et de 4 vis M3.

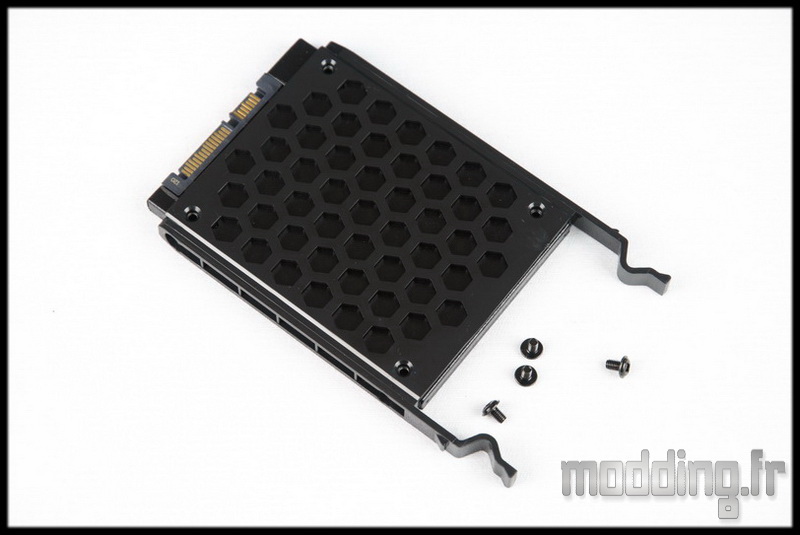

La fixation de l’unité de stockage peut se faire par le dessous.
Ou sur les cotés.
Au choix, voire les deux….
Le système de fixation de la baie 5.25″ est très simple : horizontal = fermé, vertical = ouvert.
Deux plots en plastique de part et d’autre du système viennent bloquer le lecteur optique.
Mais avant tout, il faut retirer le cache baie 5.25″. Et pour cela il faut ôter la façade pour avoir accès au système de fixation de ces caches…

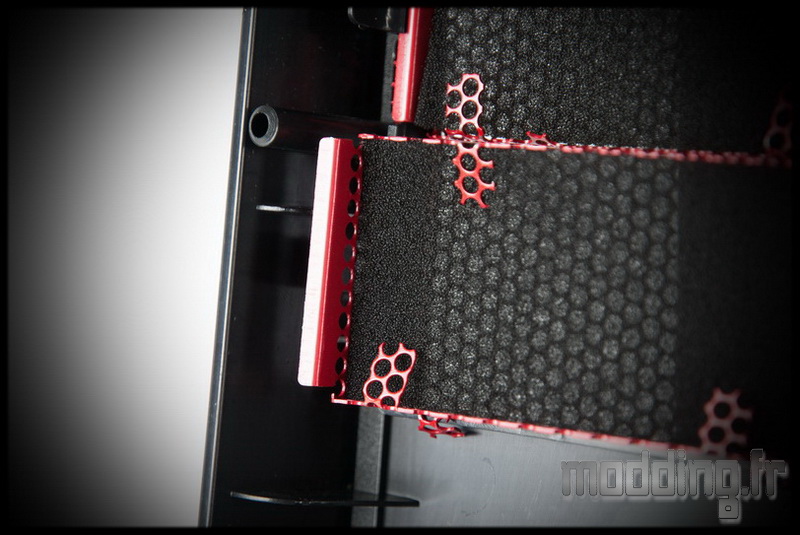

Un clip de chaque coté du cache le maintient à la façade, de plus le cache ne peut se retirer que vers l’arrière…

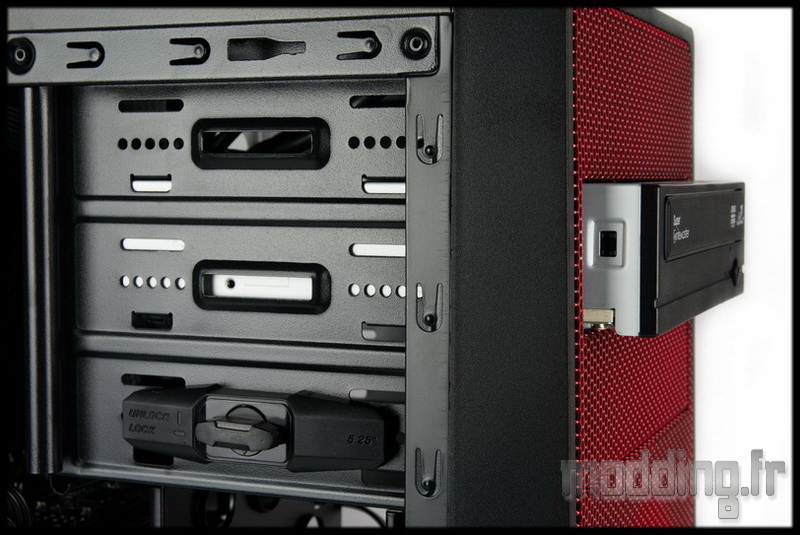

On remet la façade en place et on glisse le lecteur.
Jusqu’à bien le positionner par rapport à la façade.

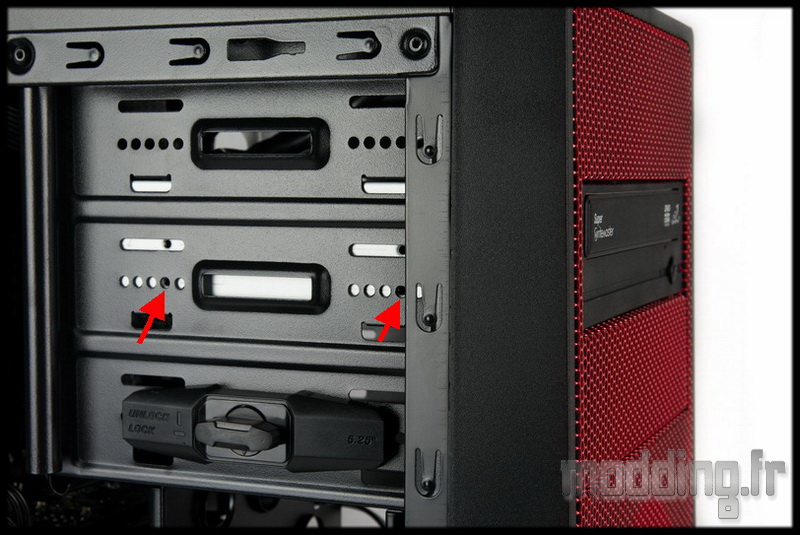

On repère la position des trous du lecteur par rapport à ceux de la baie.

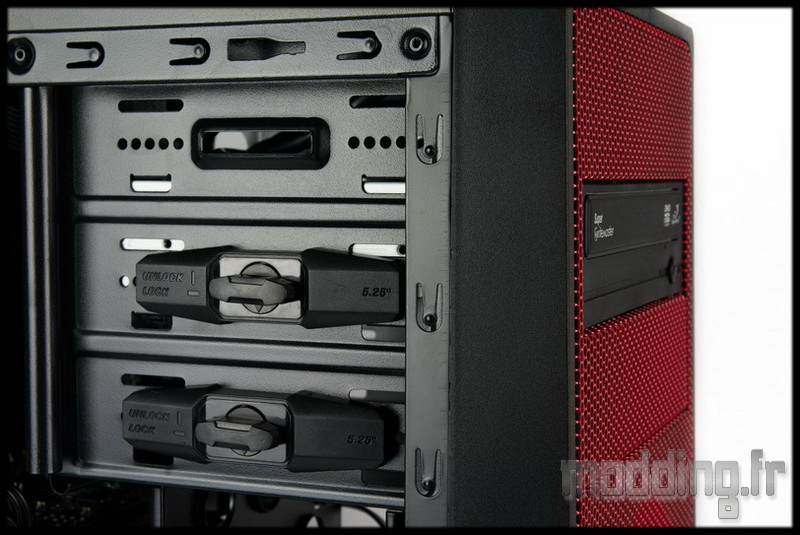

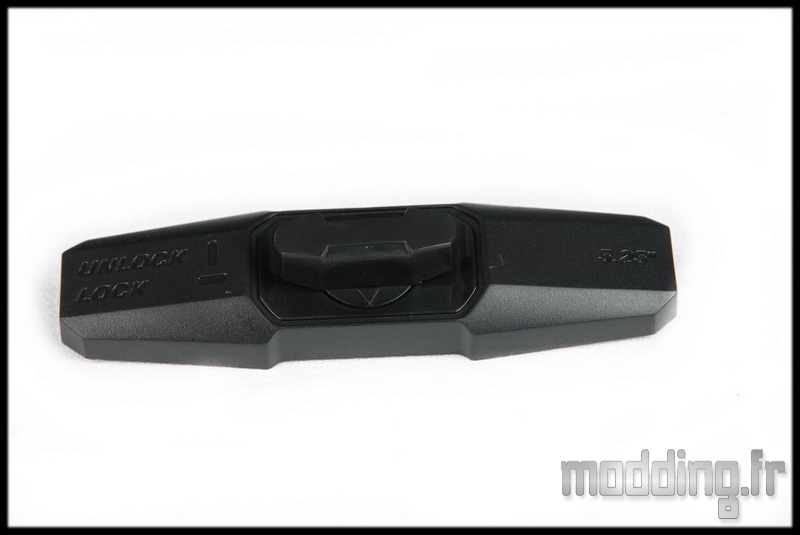

Et on met en place le système de fixation, 1/4 de tour et c’est bloqué. Plus simple, il n’y a pas!
De plus l’avantage de ce système est qu’il bloque aussi les rhéobus peu profond.

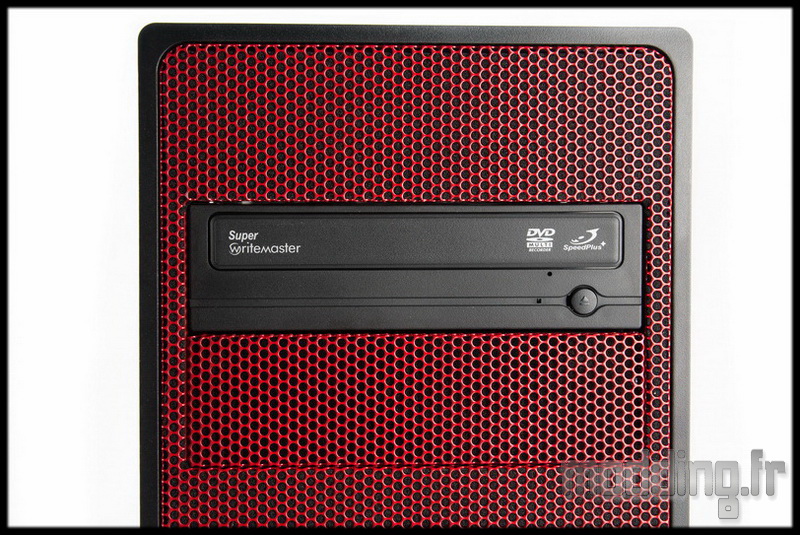

Le lecteur s’intègre bien à la façade.

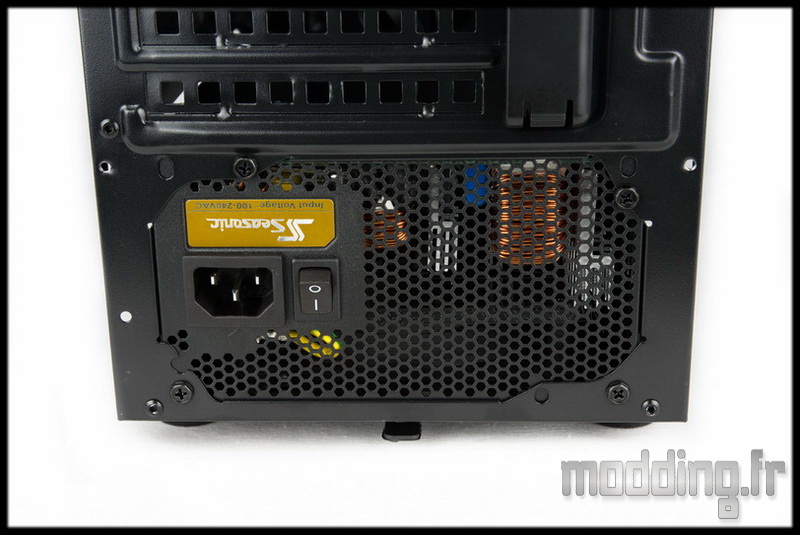

Pas de soucis pour la mise en place de l’alimentation si ce n’est le fait qu’elle repose directement sur le châssis.

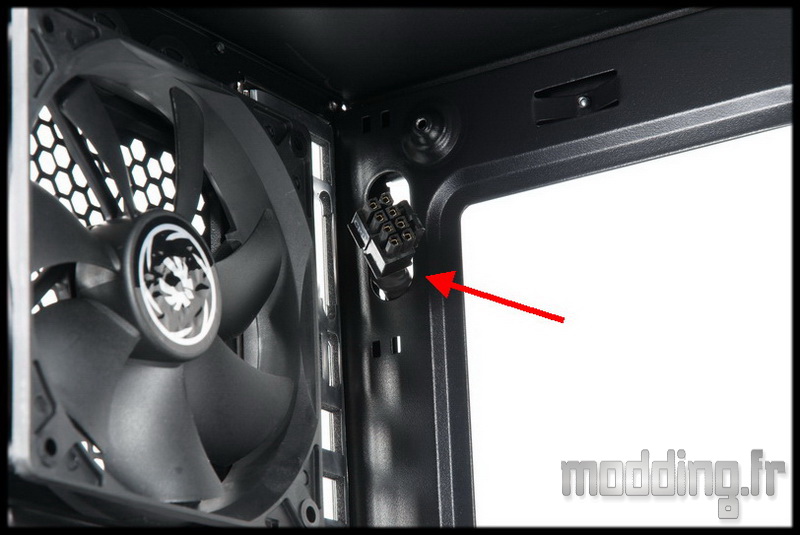

Au niveau des ouvertures pour le passage des câbles, il y en a une qui se trouve en haut à gauche du plateau de la carte mère.
Mais vu son emplacement par rapport à le carte mère… le câble CPU n’a pas sa place ici.

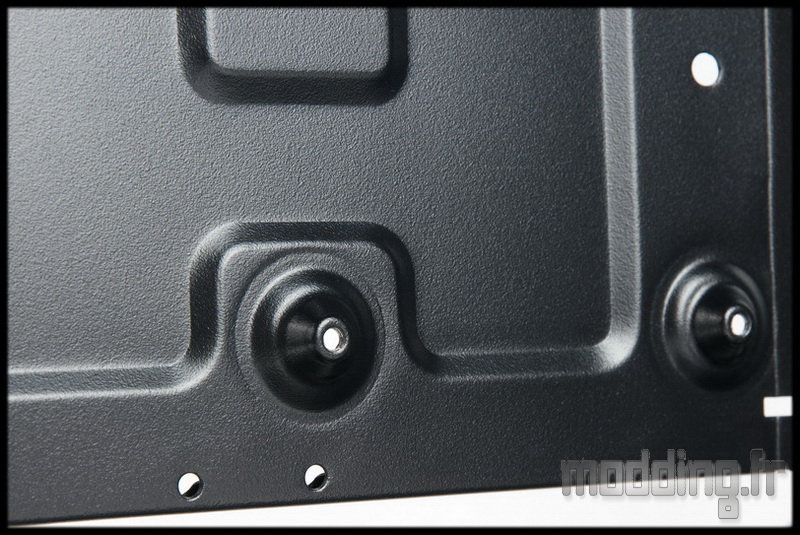

Gros plan sur les entretoises intégrées à la plaque de la carte mère, pour une mise en place du format ATX. Elles ont un pas de vis en 6.32.

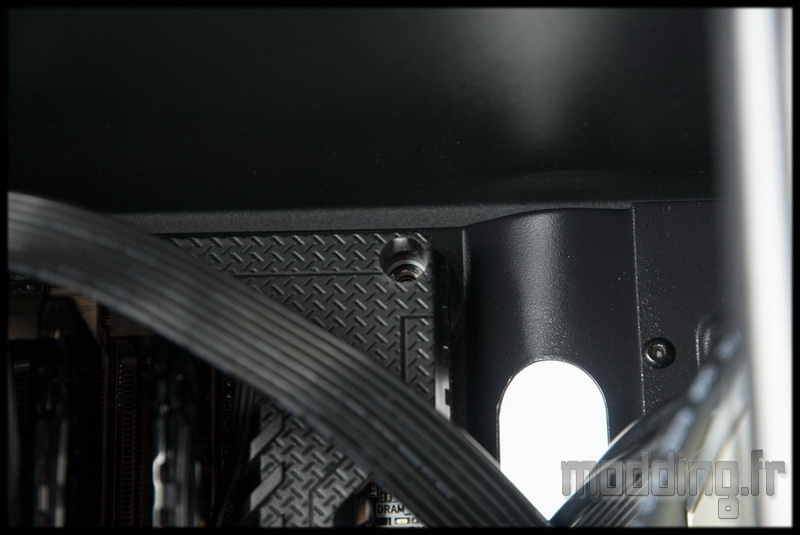

On a toujours le petit soucis pour positionner la carte mère : celle-ci est positionnée bien prés du top du boitier, du coup le tournevis est gêné par les renforts latéraux du châssis pour mettre en place les vis supérieures de la carte mère …
On aperçoit le câble CPU qui, du coup, passe devant la carte mère pour se jeter dans une des petites ouvertures du plateau.
On monte l’ensemble de la config de test avec notamment le ventirad Dark Rock 3 et ses 160 mm de hauteur…

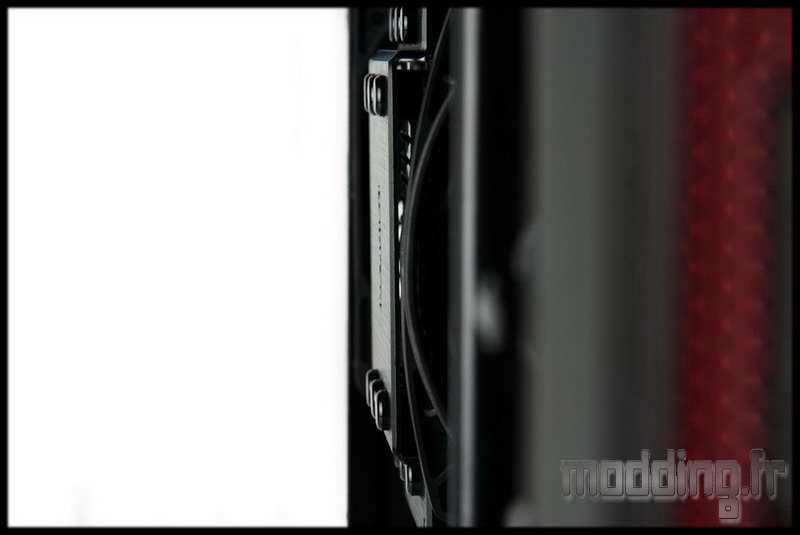

Alors ça passe pile poil, mais il ne faut pas que le ventilateur viennent au dessus du top du radiateur… ça ne passe plus après!
La carte graphique vient se fixer sur les slots PCI en ayant pris soin de retirer le cache plastique.

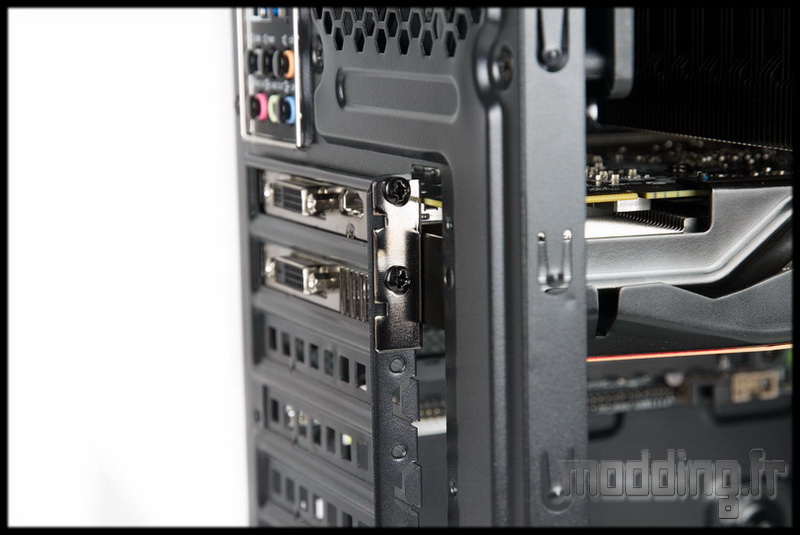

On utilise le tournevis avec des vis 6.32.

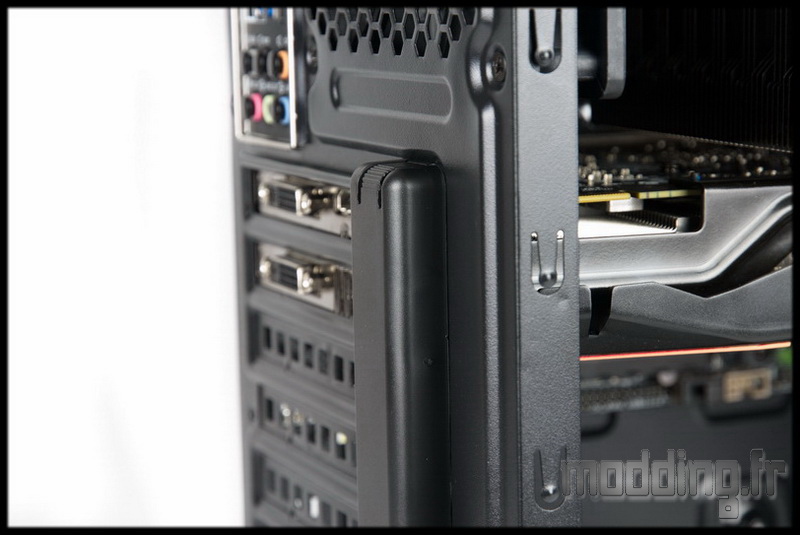

Et on clipse le cache sur le châssis pour dissimuler les fixations.

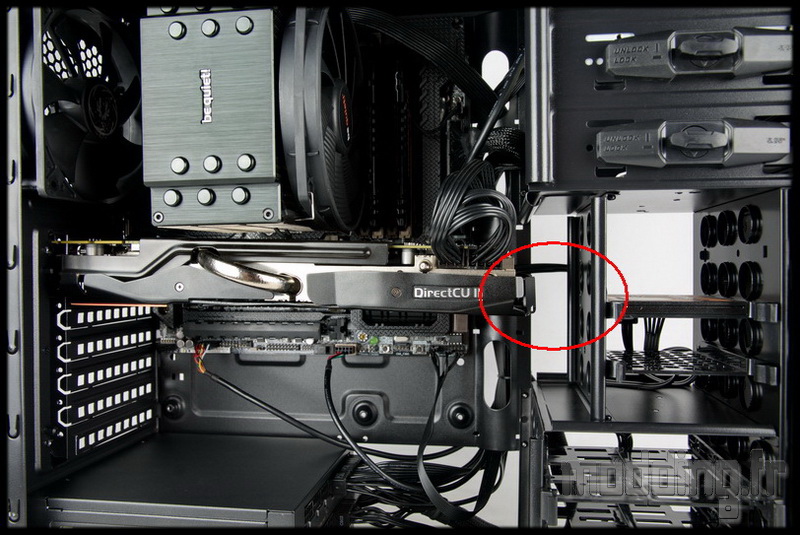

La carte graphique est donc la R9 280X DC2T d’Asus, elle mesure 285 mm de long. Grâce à l’emplacement médian de la cage 2.5″, le boitier accepte des cartes graphiques d’une longueur allant jusqu’à 30 cm.
En configuration multi-GPU, cela passe sur une carte mère au format micro ATX, mais cela n’est plus le cas pour une carte mère ATX : la 2ème butant alors sur la cage 3.5″.

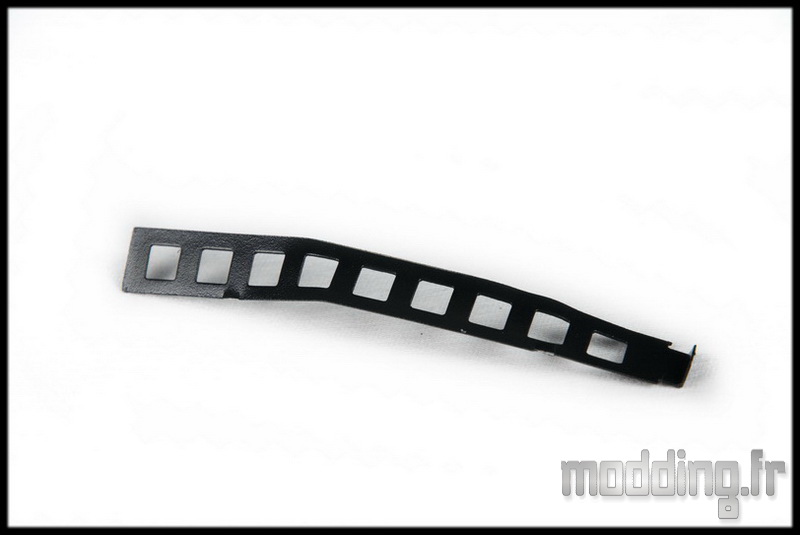

La carte graphique prend deux slots, il a fallu retirer une des équerres PCI… paix a son âme…

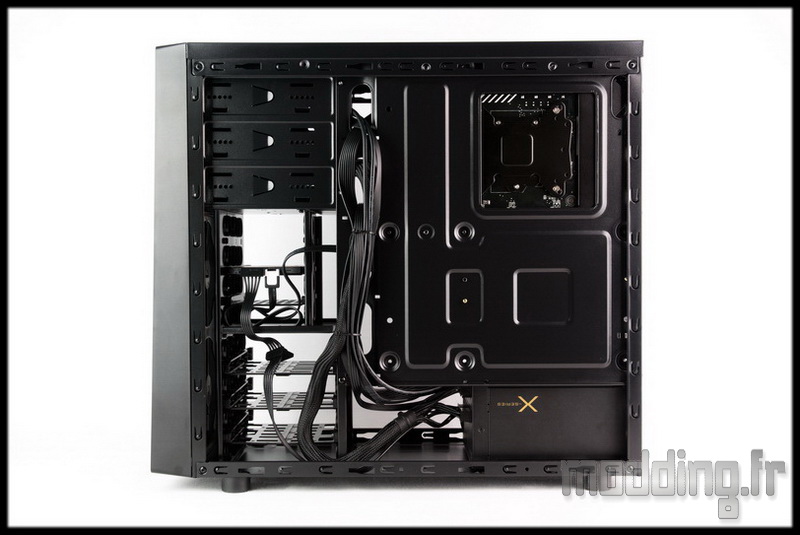

Un coup d’œil dans les coulisses.
Le câble management se fait sans trop de difficulté, le câble audio qui était un peu court sur le Comrade a retrouvé sur le Neos une bonne longueur.
Un dièse pour l’ouverture permettant l’accès à l’arrière de la carte mère…

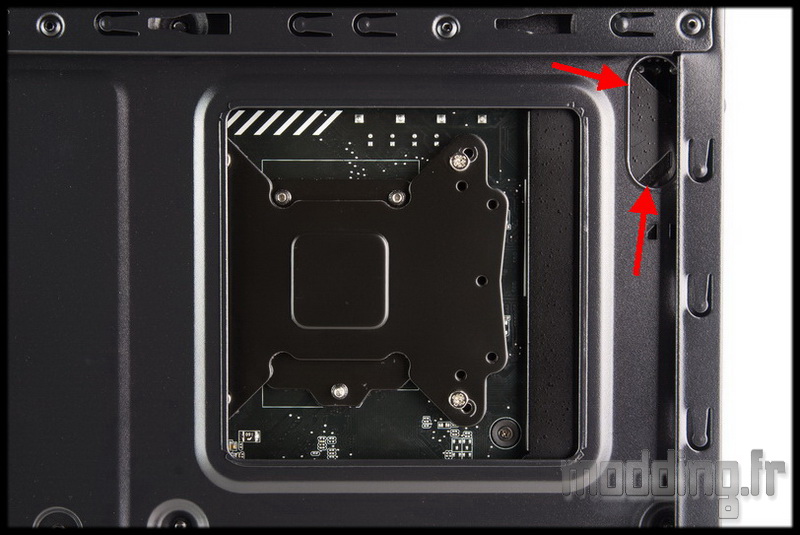

On remarque aussi que l’ouverture censée permettre le passage du câble CPU est totalement obstrué par la carte mère….

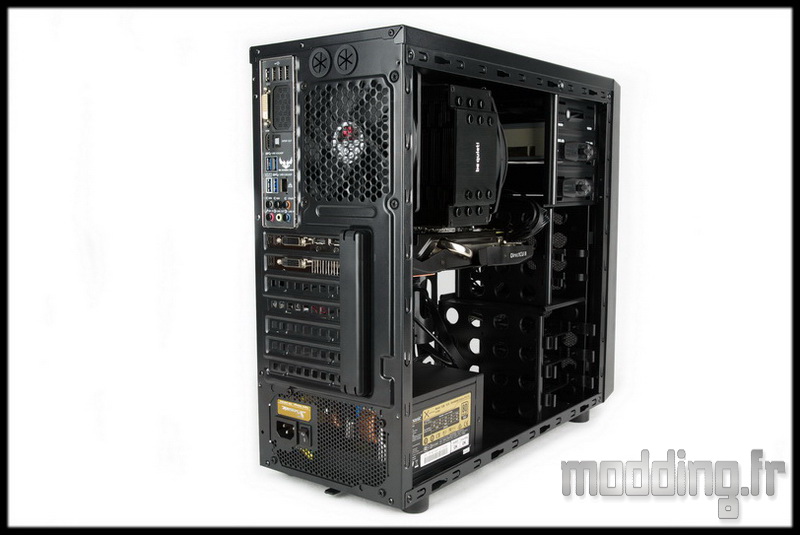

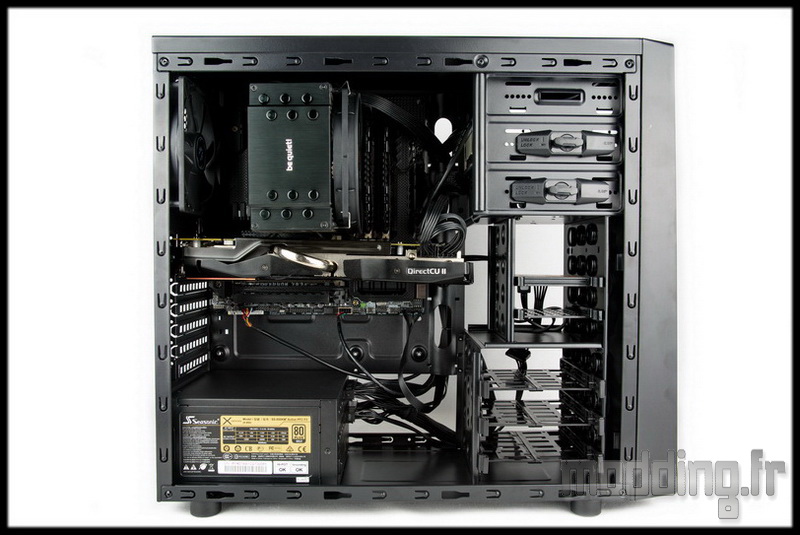

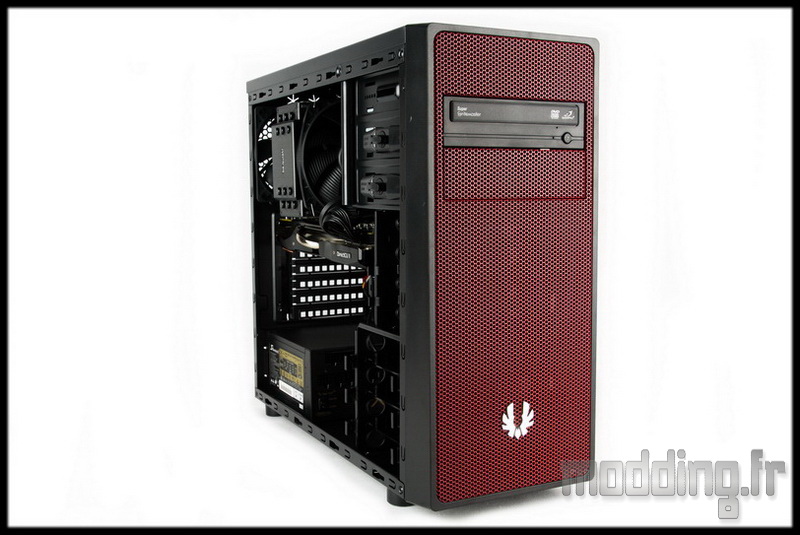

La config est en place…
Il ne manque plus que le câble secteur et on va pouvoir effectuer les tests…

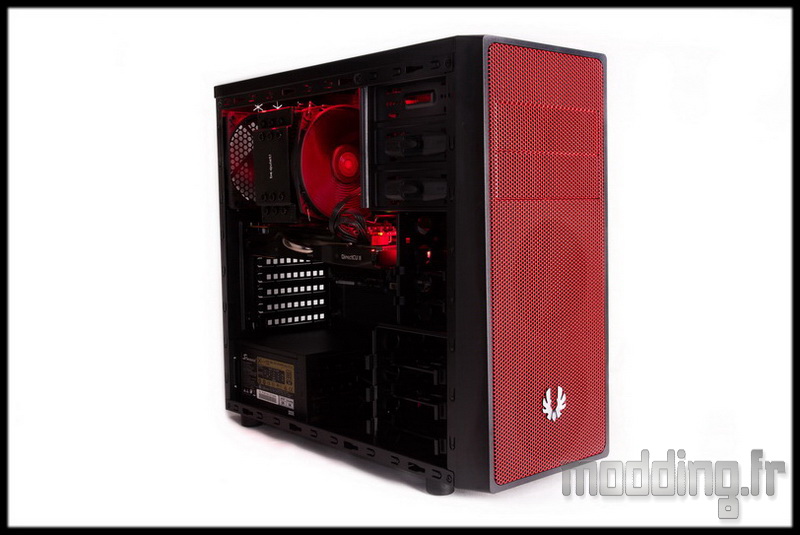

On est sur modding.fr! alors même si on a pas la version avec porte vitrée, on n’a pas pu s’empêcher d’harmoniser la couleur de l’intérieur du châssis avec la façade…
Et puis on (j’)aime bien que ce soit un tant soit peu lumineux…. allez! hop! une deuxième bande de Leds!
