L’intérieur :

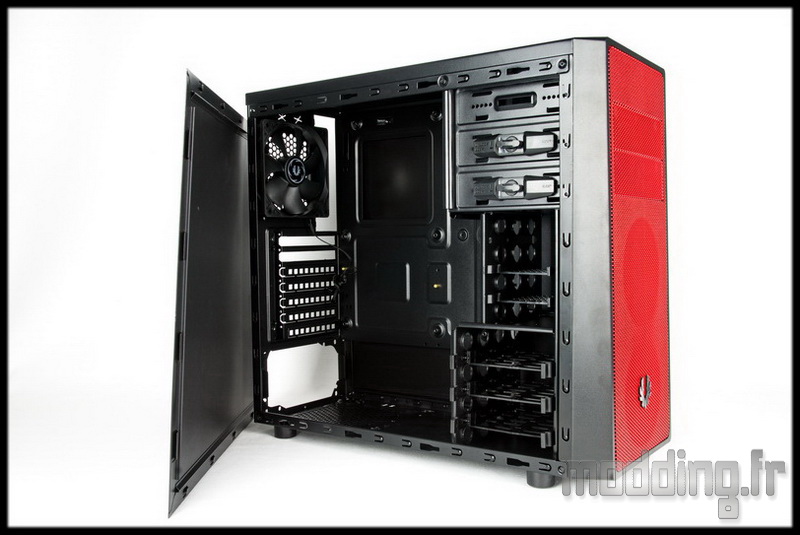

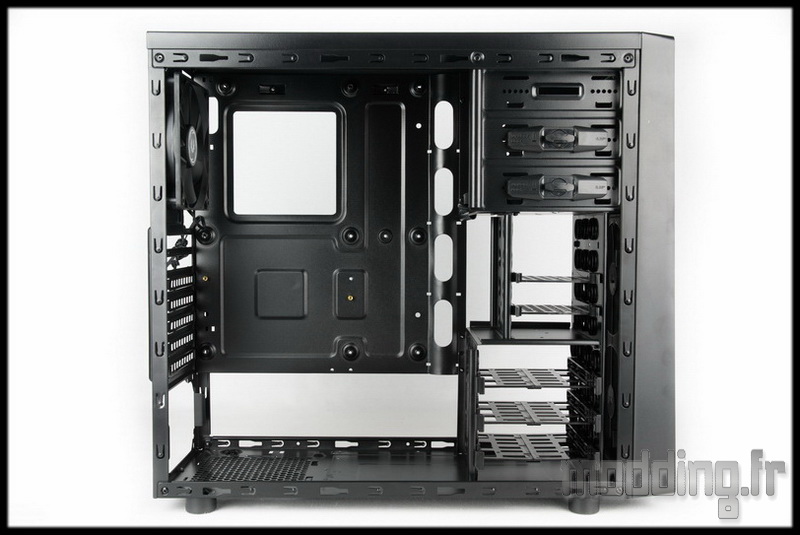

On retire les portes et on découvre un intérieur tout noir qui pourra être aussi tout blanc en fonction du modèle choisi.
L’agencement est calé sur le Comrade à une différence près…

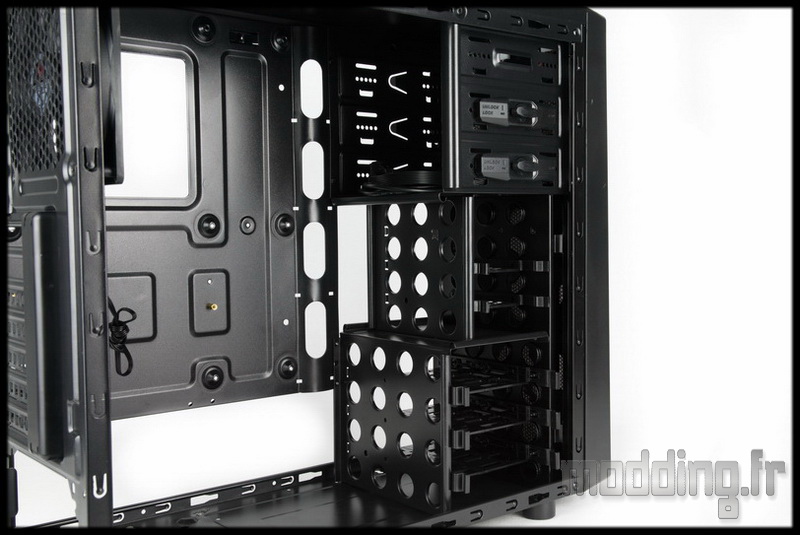

La disposition des différents éléments est bien pensée! la cage dédiée aux unités de stockage en 2.5″ en décalé se positionne idéalement à mi hauteur du boitier, ce qui laisse la possibilité de mettre en place une longue carte graphique : jusqu’à 30 cm.

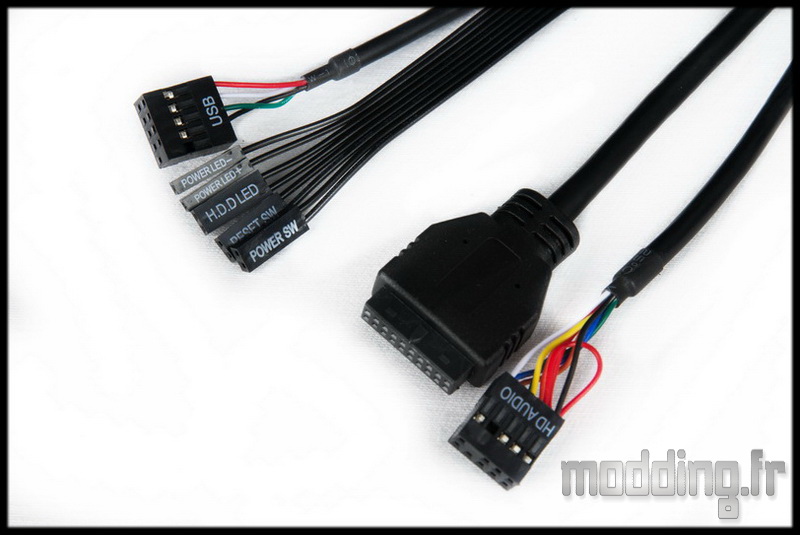

La connectique du panneau avant avec ses câbles et prises de couleur noire.

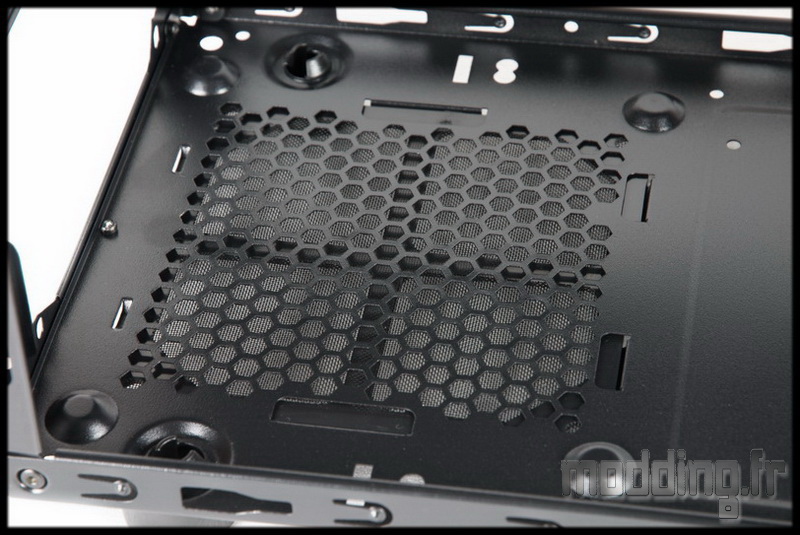

Au niveau de l’emplacement de l’alimentation, celle-ci reposera sur des plots métalliques intégrés à même le châssis.
Ne cherchons toujours pas les patins en caoutchouc, ils ne sont pas là !!! tout le caoutchouc disponible est dans les passes tuyaux…

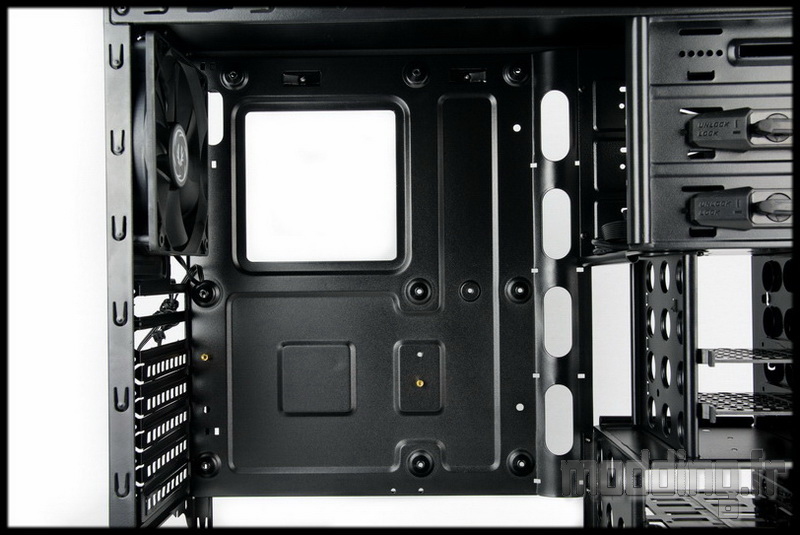

Le plateau de la carte mère intègre plusieurs ouvertures pour le passage des câbles et une grande ouverture pour un accès à l’arrière de la carte mère.
Les entretoises pour le format ATX sont intégrées à la plaque, nous avons des entretoises classiques dans le bundle pour la mise en place d’une carte mère au format micro ATX.

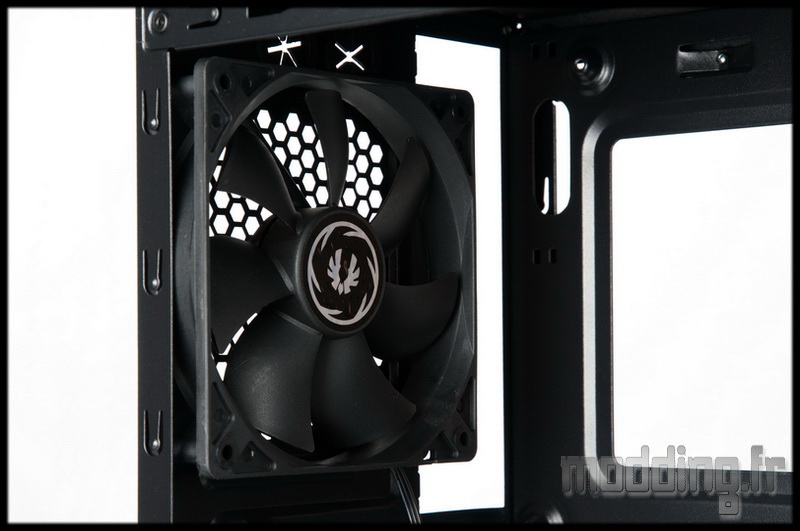

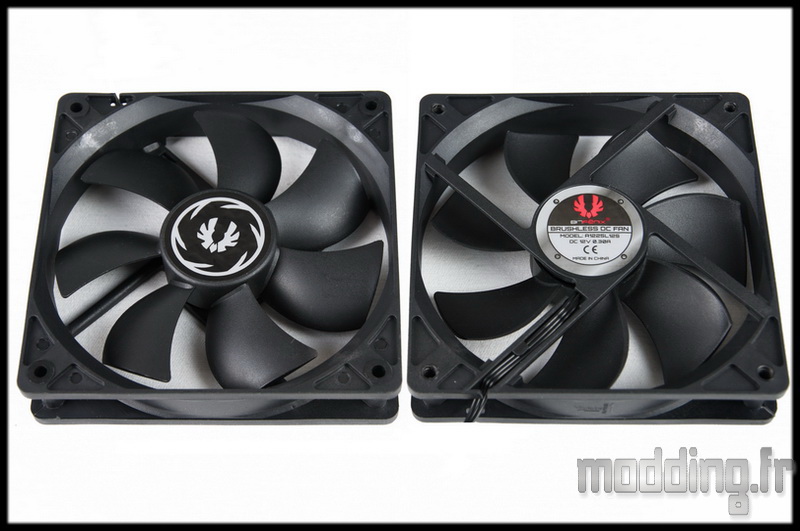

On trouve un ventilateur en 120 mm sur l’emplacement arrière du boitier.
Ventilateur noir à sept pales portant le nom de code : A1225L12S.
Une puissance de 3.6 W avec une vitesse de rotation en 12V à 1300 tr/min.
Muni d’un câble noir avec une prise 3 pins.
Sur la droite du boitier, on a l’espace réservé aux unités de stockage.

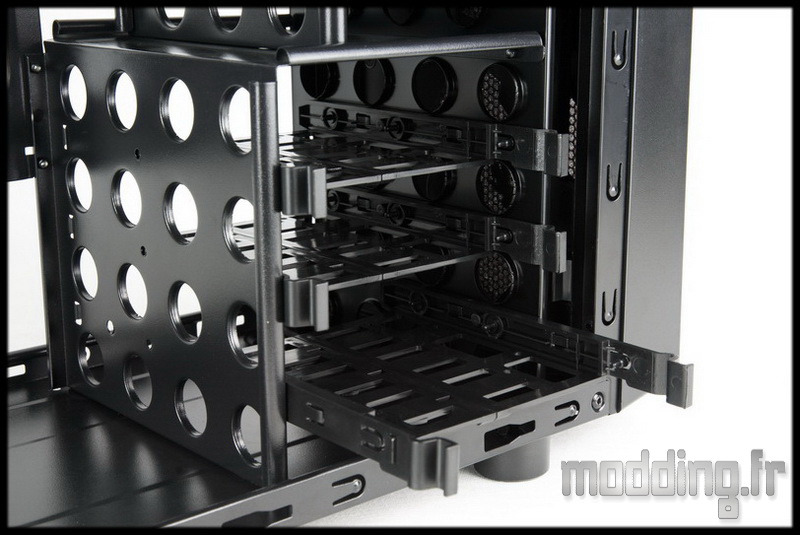

Au plus bas se trouve la cage HDD 3.5″ avec 3 emplacements sous forme de tiroir.
La fixation des disques durs se fait sans outil.
Que ce soit dans la version noire ou dans la version blanche du châssis, les paniers resteront de couleur noire.

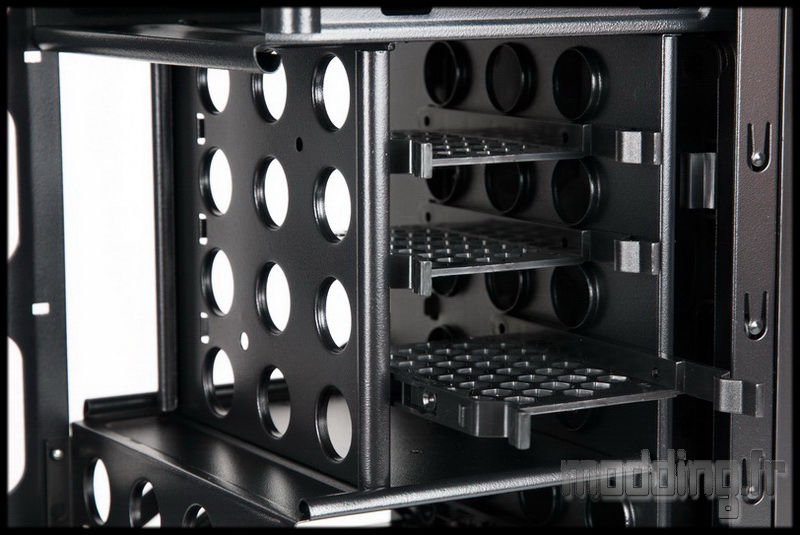

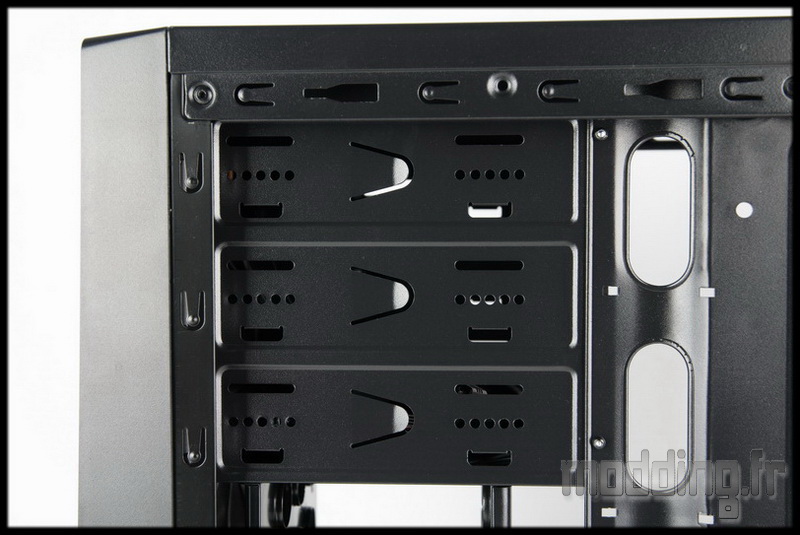

Au dessus, nous avons la cage pour unités de stockage en 2.5″.
Là aussi 3 emplacements sous forme de tiroirs mais avec une fixation par vis.

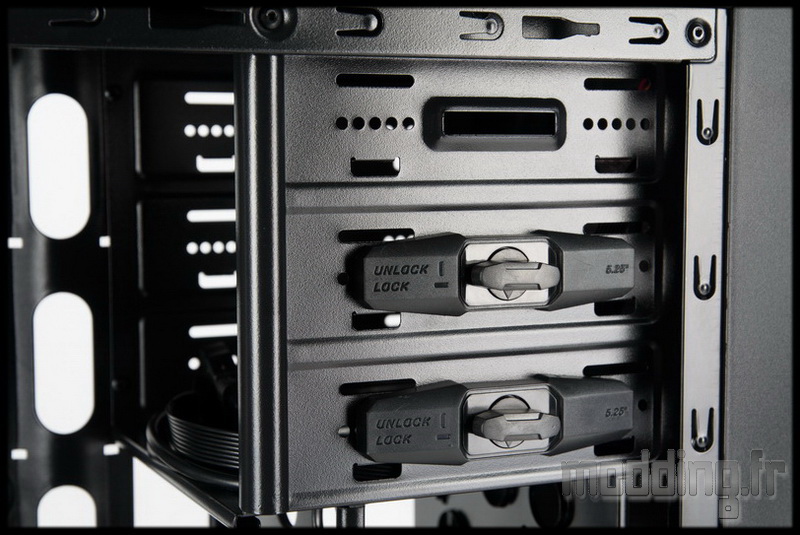

Le dernier étage est consacré aux lecteurs optiques ou tout composant en 5.25″ avec un système de fixation, sans outil, extrêmement simple qui accepte même les rhéobus.
Mais…. mais….rogntudju!!! il en manque un!!!!
Bah en fait non! l’emplacement 5.25″ du haut est aveugle, pas de cache baie en façade à ce niveau. De plus la position du panneau frontal vient occuper cet emplacement avec ses connectiques.
Il n’y a pas de petites économies chez Bitfenix!

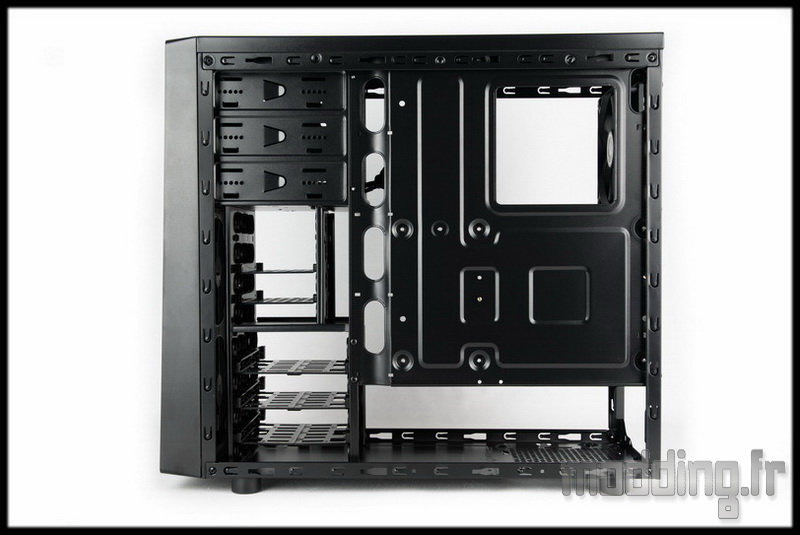

Le plateau de la carte mère ne descend pas en bas du boitier, du coup il y a carrément de la place pour les câbles de l’alimentation, trop….
Mais il faut au moins ça, car l’espace entre la plaque de la carte mère et la porte latérale est quasiment inexistant. D’où l’absence de point d’ancrage.

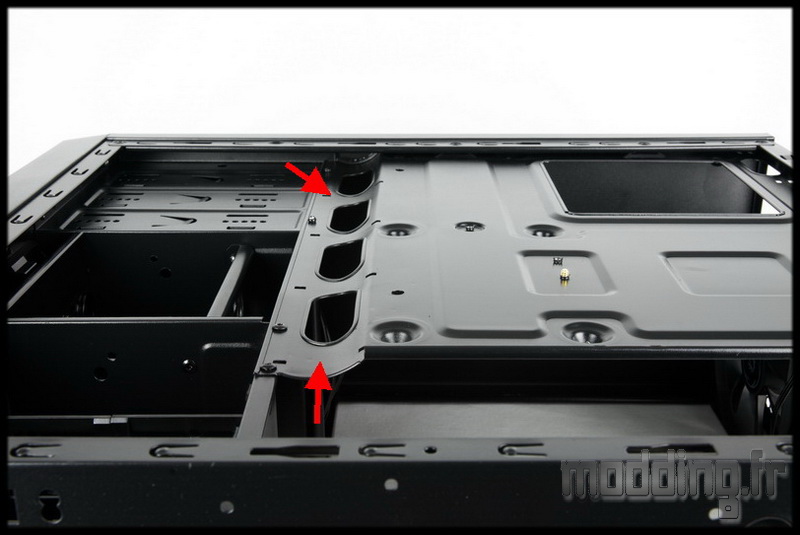

En fait, le câble management se fait au niveau des petites ouvertures dédiées au passage des câbles. On constate qu’à ce niveau la plaque vient en retrait, avec une forme incurvée, libérant ainsi de l’espace.
De ce coté, le système de fixation des deux emplacements 5.25″ est plus classique avec l’utilisation de vis.
On accède à l’avant du châssis en retirant la façade maintenue par des clips plastiques, donc à retirer avec précaution histoire de ne pas ruiner les clips.

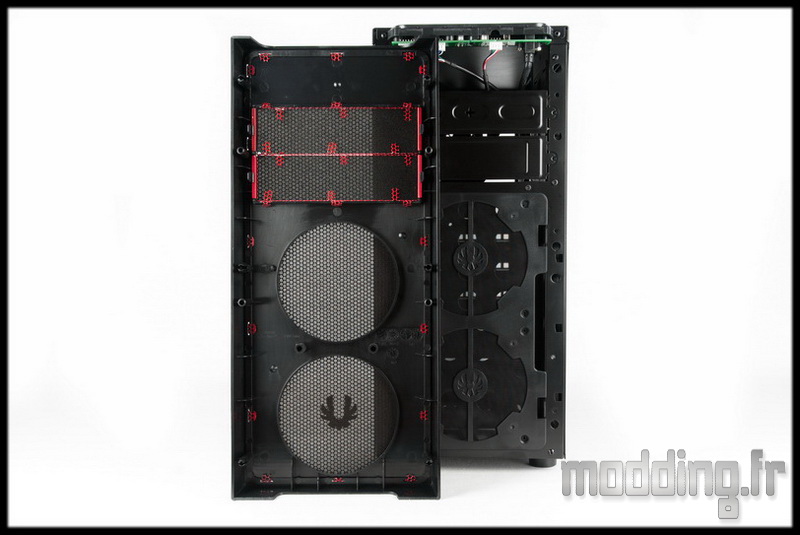

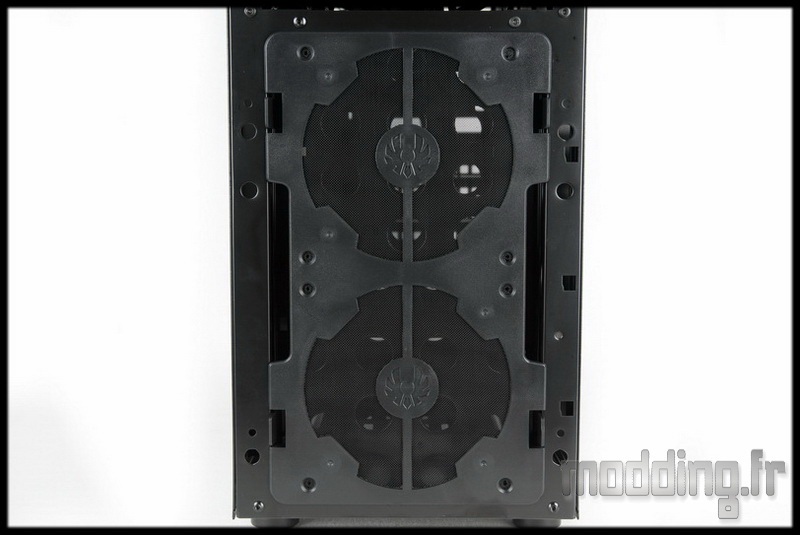

On constate bien que la façade est filtré au niveau des ouvertures laissées par la découpe du plastique intérieur.

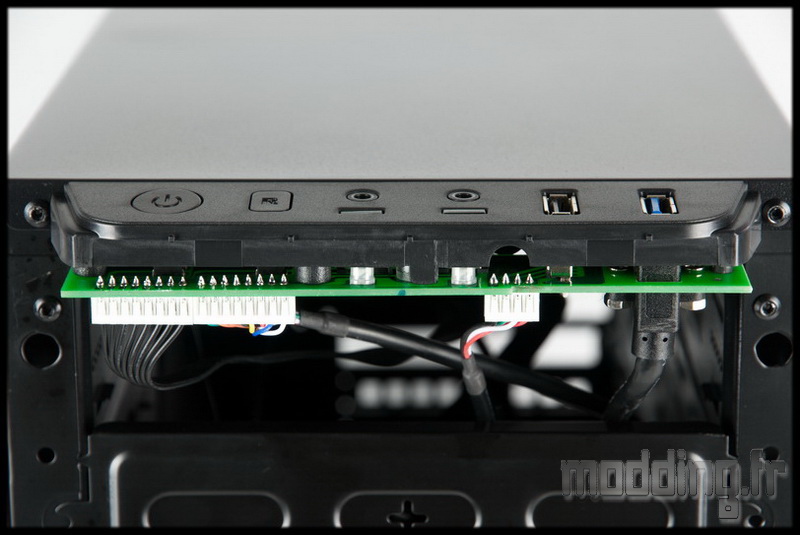

On voit bien ici les connectiques qui débordent sur “feu premier” emplacement 5.25″…

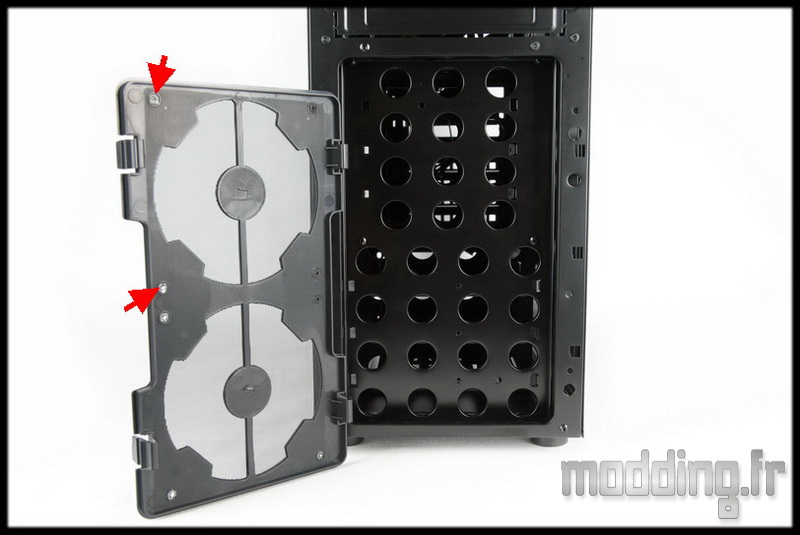

Du coup, le support filtré des deux ventilateurs se retire sans problème avec son système de clips le reliant au châssis.
Au moins la poussière ne rentrera pas par l’avant du boitier avec ce double filtrage!!!
Bitfenix ayant gardé cette plaque filtrée car c’est sur celle-ci que les ventilateurs prennent place et non sur le châssis.
Deux emplacements pour ventilateurs en 120 mm. Pour parfaire la combinaison des couleurs, le choix pourra se porter sur les ventilateurs de la gamme Spectre Led ou Spectre Pro Led.
