Tests :
Config de test :

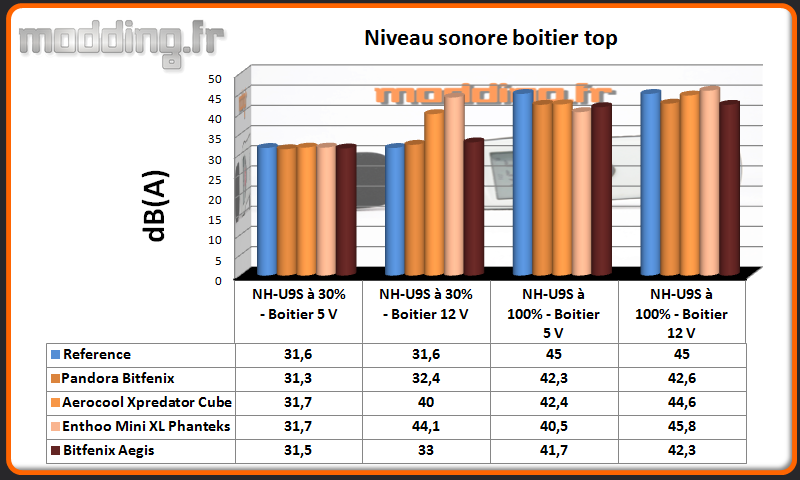

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 30% (NH-U9S 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 30% (NH-U9S 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 100% (NH-U9S 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 100% (NH-U9S 100% – Boitier 12 V)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le NH-U9S est géré par le logiciel Speed Fan.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles se préparent à fêter Noel chez elles….).
Pour avoir une idée « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours un relevé à 25 cm en position latéral et top tel qu’est la carte mère dans le boitier.
Le faible niveau sonore du Spectre 120 contribue à ce silence de fonctionnement de l’Aegis lorsque les ventilateurs des composants sont au repos.
Nous constatons que le boitier filtre bien les bruits engendrés par une augmentation de la vitesse de rotation du ventirad présent sur la carte mère.
Le ventilateur de l’Aegis
Un test est effectué sur les ventilateurs du boitier : Spectre 120
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

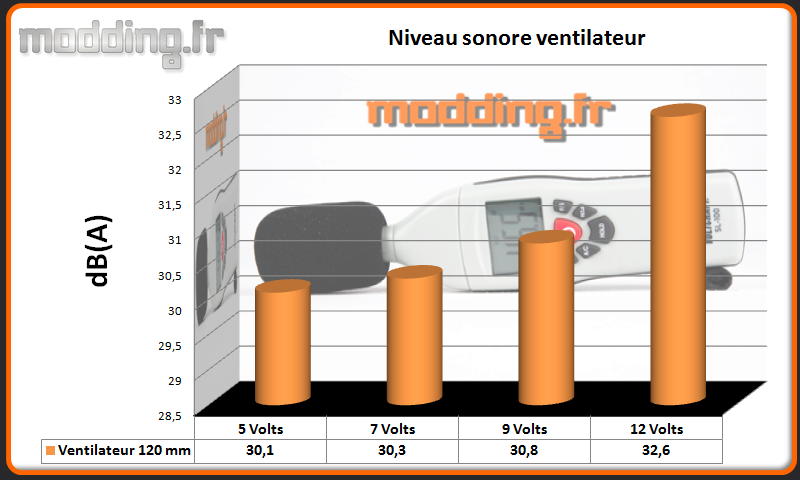

Niveau sonore

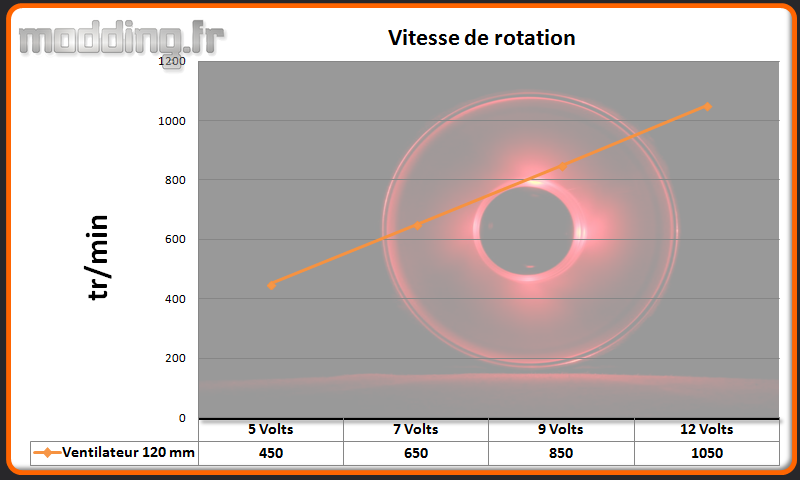

Vitesse de rotation
Le niveau sonore de l’unique ventilateur présent dans l’Aegis est très silencieux pour ne pas dire inaudible!
Ce n’est qu’à 12 V où, en tendant l’oreille dans un environnement calme, on commence à peine a distinguer le niveau sonore du souffle engendré par les pales.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.26.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-U9S est configuré par le logiciel Speed Fan.
- –> 45° = 30%
- 45°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike.
Repos

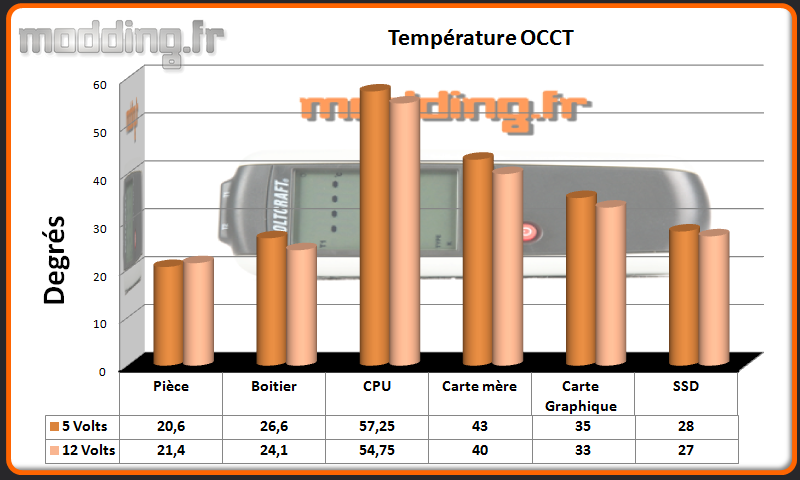

OCCT CPU

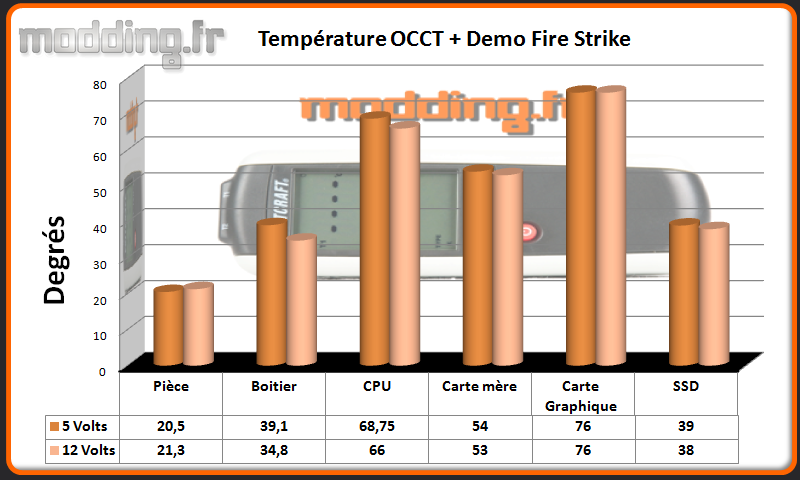

OCCT CPU + Fire Strike
Nous constatons l’utilité d’avoir, ne serait ce qu’un ventilateur dans le boitier pour contribuer à la baisse des températures.
Mais au vu de l’écart entre la température de la pièce et celle dans le boitier, un seul ventilateur n’est pas suffisant… Il faut a tout prix éviter que la chaleur engendrée par les composants ne stagne au sein du boitier. Pour cela il faut créer un flux d’air actif qui nécessite la présence d’au moins deux ventilateurs.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence), et avec les boîtiers précédemment testés avec la nouvelle config. Cela permet de connaitre leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.

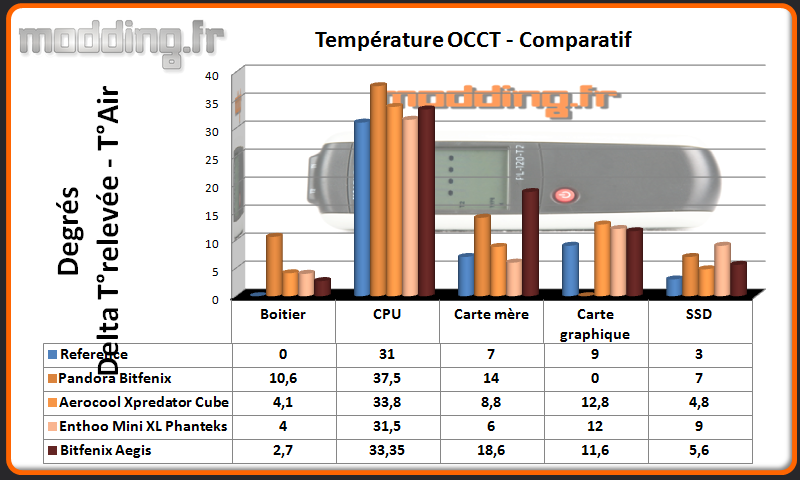

Comparatif OCCT CPU

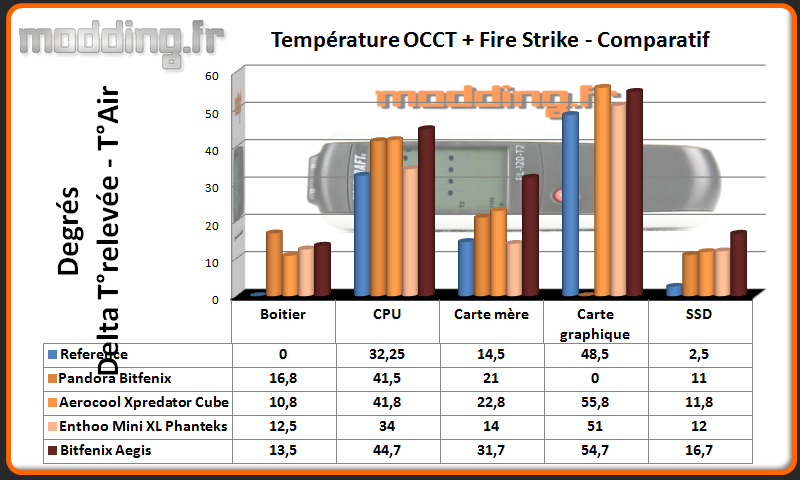

Comparatif OCCT CPU+Fire Strike
La présence unique du Spectre 120 en extraction à l’arrière du boitier ne suffit pas à créer un flux d’air suffisant pour éviter une augmentation de la température ambiante au sein du boitier.
Un résultat que l’on observe surtout dans le test combine OCCT + Fire Strike. De ce fait la température du CPU et de la carte mère et du SSD reste plus élevée par rapport à la concurrence.
Sans conteste, l’Aegis comporte de nombreux emplacements pour ventilateur qu’il faudra combler.
Seule, la carte graphique reste dans des températures similaires.
