Montage :

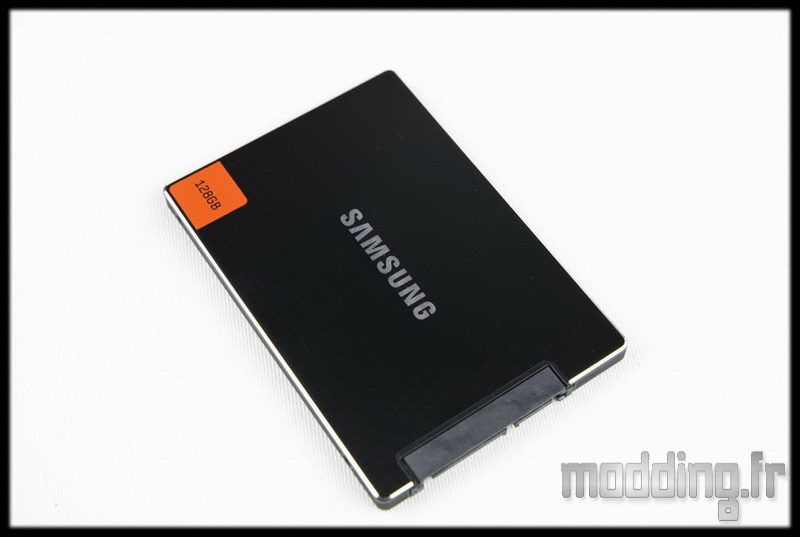

On commence par les unités de stockage et notamment les 2.5″.
Nous avons trois emplacements pour ce type de stockage.

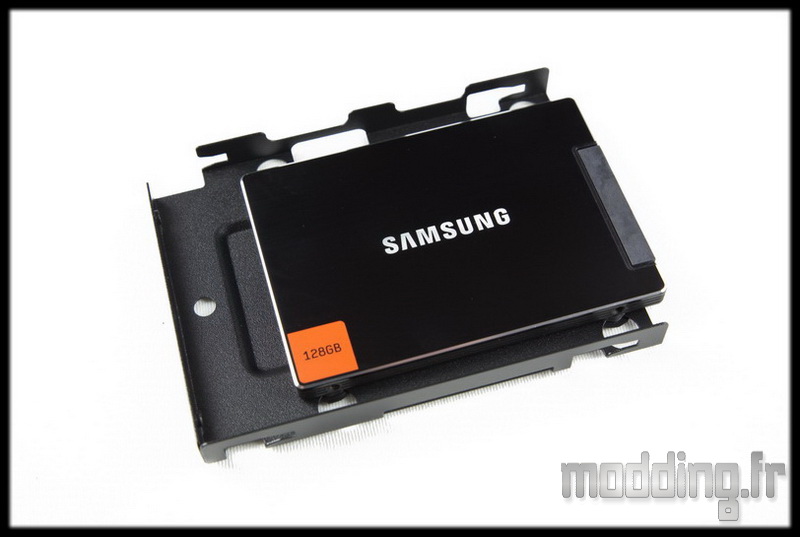

Deux plaques dédiées avec silentblocs pour permettre le montage de disque dur.

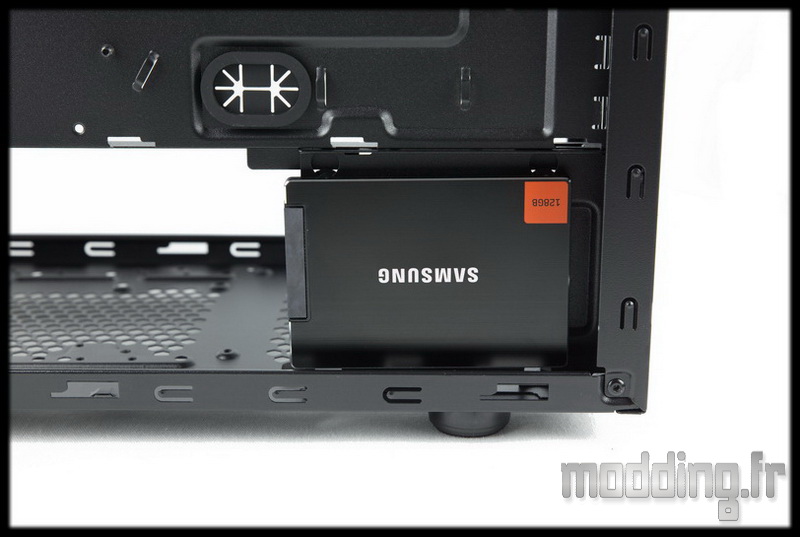

L’une des plaques prend place sur le bas du châssis, à coté de l’alimentation.

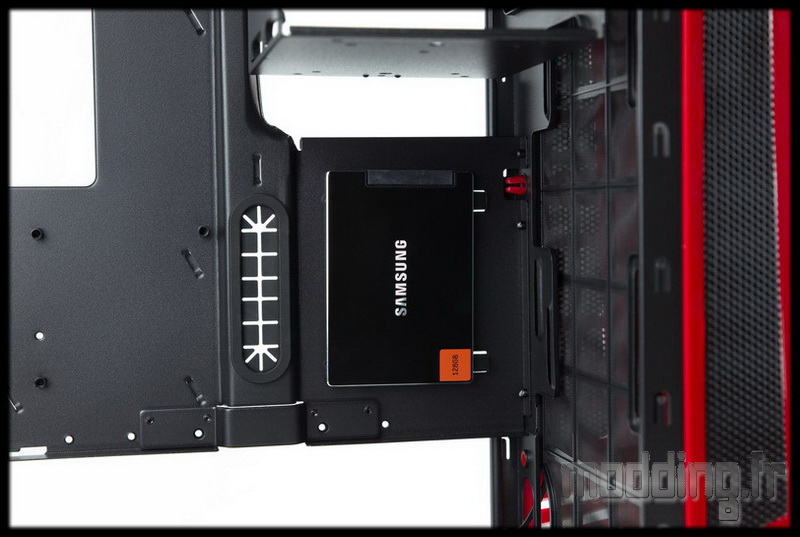

Le deuxième emplacement se trouve à l’avant du plateau de la carte mère.
Le système de fixation se fait par deux ergots en caoutchouc prenant place sur le coté et deux vis qui fixent le SSD par le dessous.

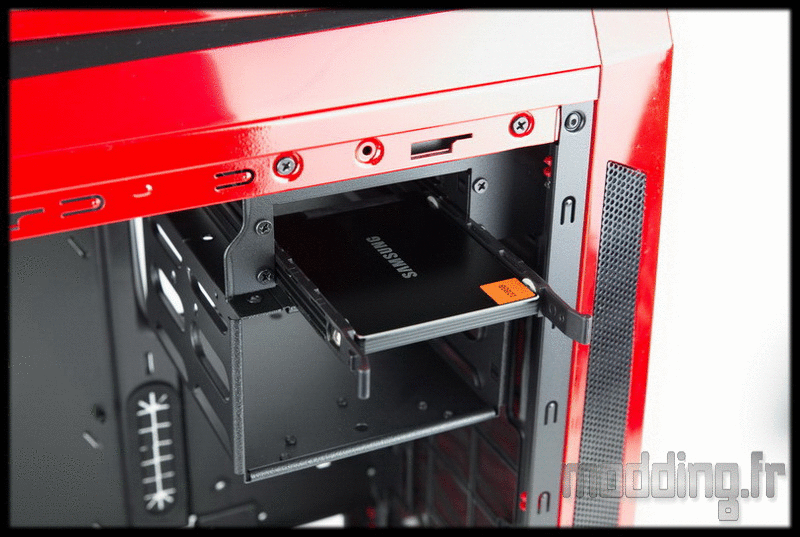

Le troisième emplacement est au niveau de la cage HDD dédiée au format 2.5″.
Dans le bundle nous avons les rails de fixations qui intègrent des plots métalliques montés sur silentblocs.
La mise en place se fait sans aucun outil.
Juste à prêter attention au sens des rails afin d’avoir la connectique du SSD coté coulisses du boitier.
Une fois les rails en place, il ne reste plus qu’à glisser l’ensemble dans la cage jusqu’à ce que les deux rails se clipsent à la structure de la cage.
Nous avons ainsi 4 emplacements pour unités de stockage 2.5″ (les deux plaques dédiées et les deux de la cage).

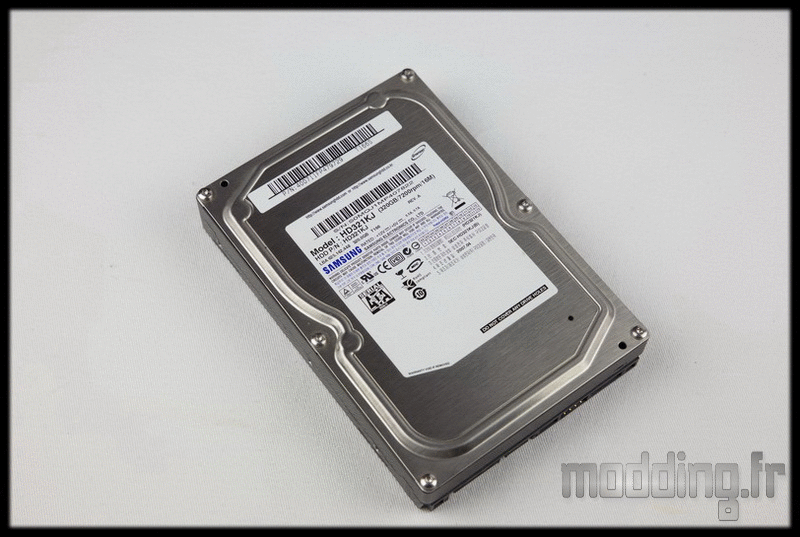

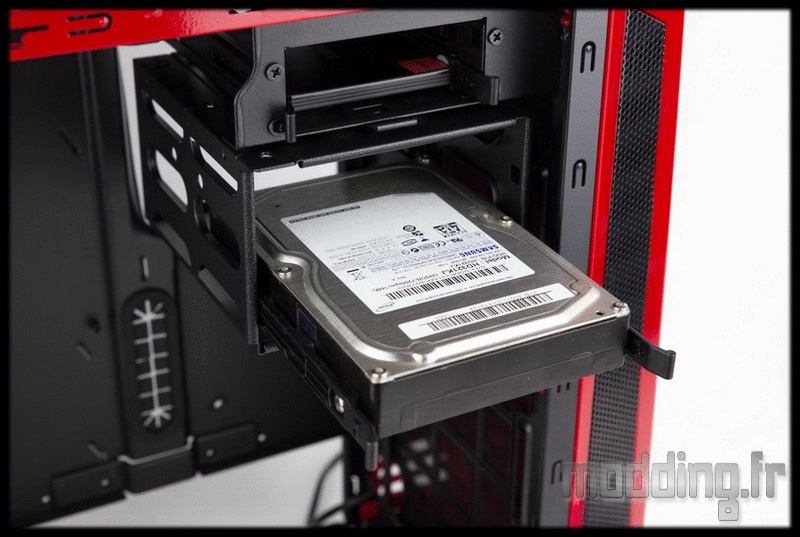

Le montage des unités de stockage 3.5″ est aussi simple.

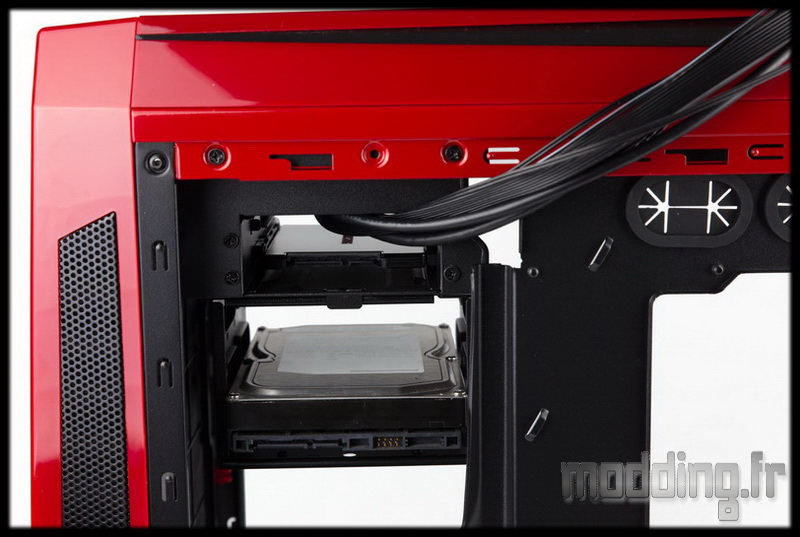

Comme les 2.5″, on glisse l’ensemble dans l’une des deux cages HDD dediées 3.5″.
Ici, celle en haut du boitier.

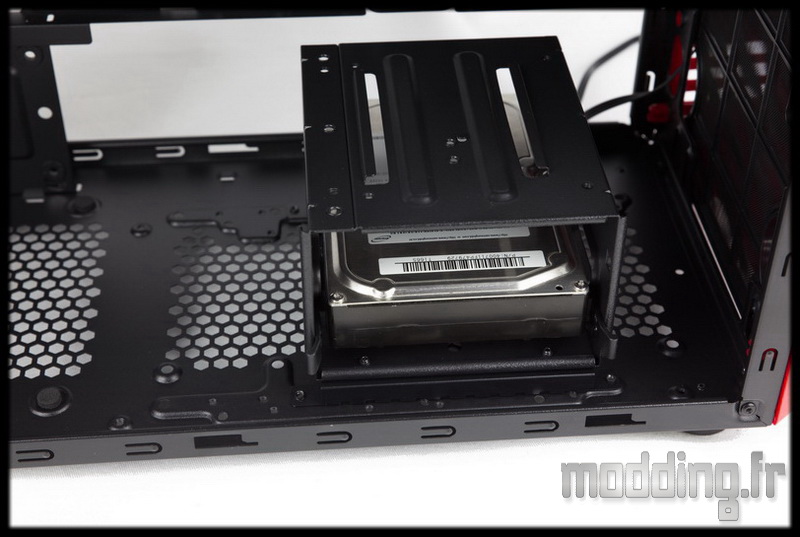

Là, celle en bas du boitier.
Coté coulisses, avec l’accès à la connectique.

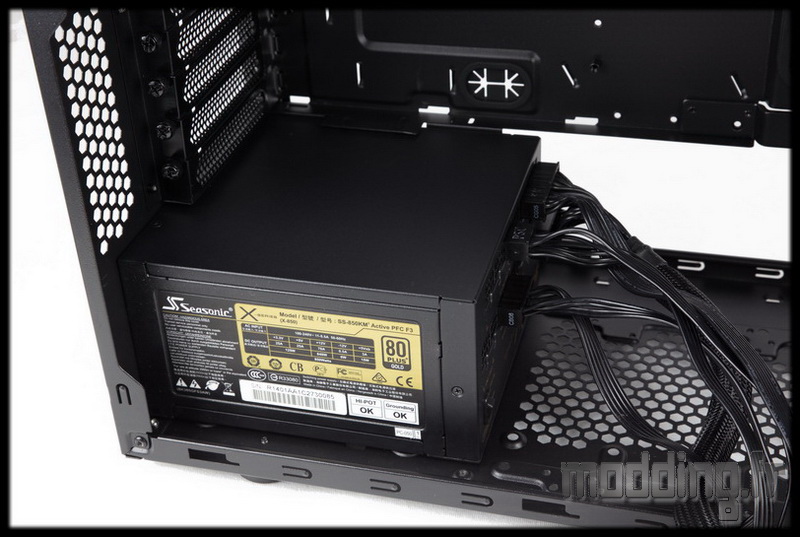

La mise en place de l’alimentation ne pose aucun problème.
Elle repose parfaitement sur les 4 petits plots en caoutchouc.

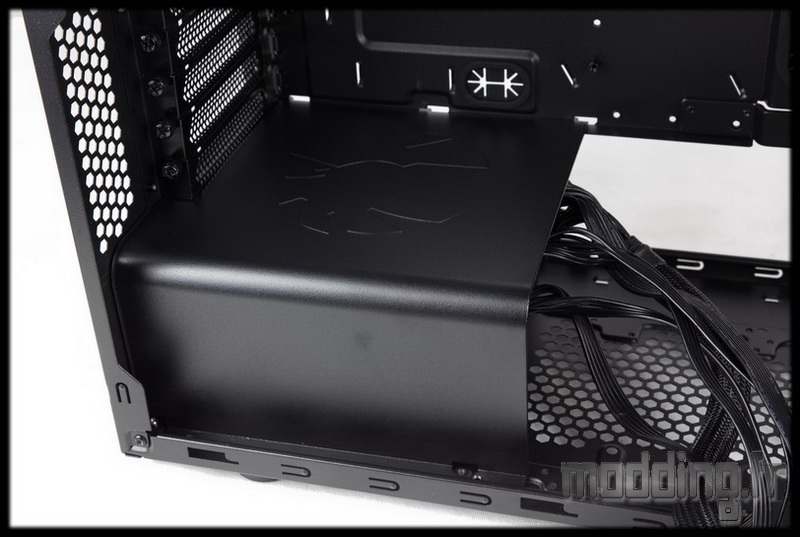

Le cache couvre bien notre Seasonic, sans pour autant déborder sur les câbles…

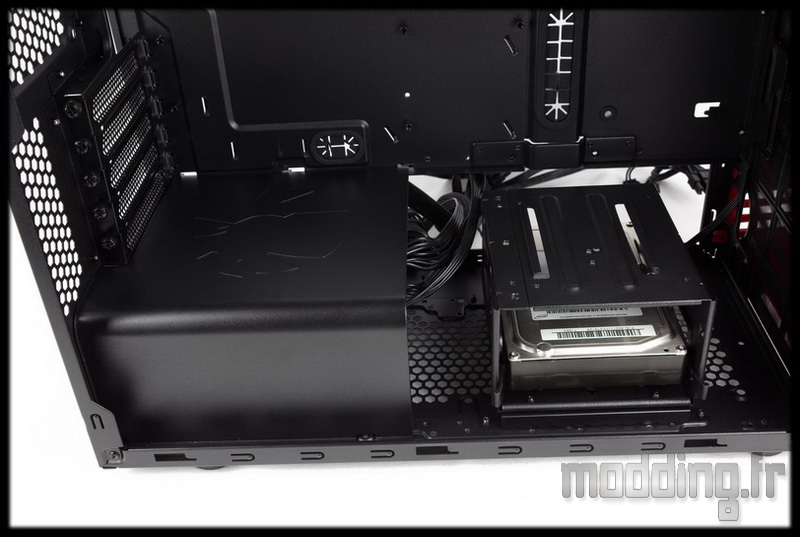

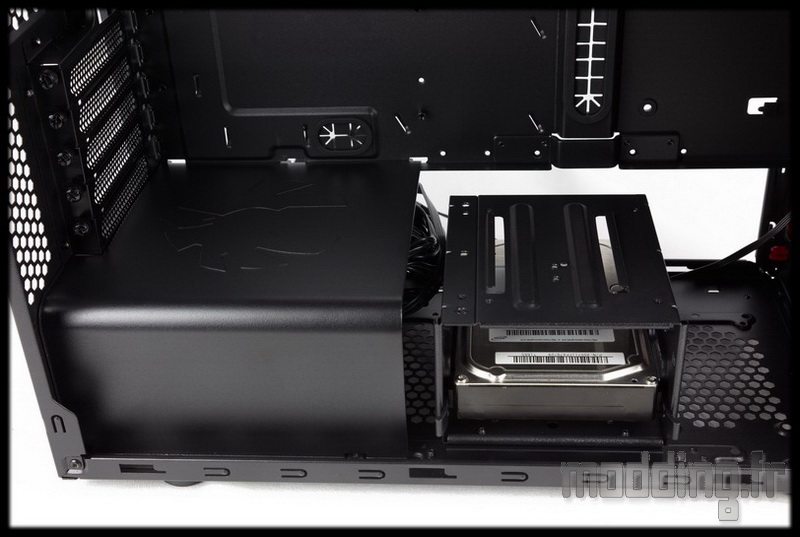

En même temps, nous avons la cage HDD qui vient prendre place devant l’alimentation.
Pour info, la Seasonic mesure 160 mm de profondeur. Avec la cage HDD en place, nous ne voyons que très peu les câbles qui sont alors déportés sur la partie arrière.
Dans le cas d’un bloc plus profond, la cage HDD peut être décalée plus en avant.
L’Aegis acceptant ainsi des alimentations jusqu’à 220 mm de profondeur.

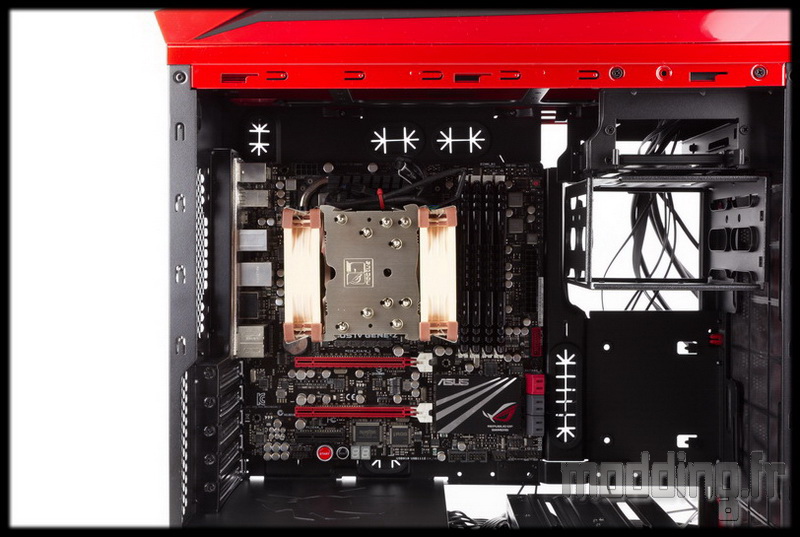

La carte mère prend aisément place sur le plateau. Le seul bémol que nous avons constaté : les entretoises ont tendance à tourner dans le vide lorsque l’on met en place les vis permettant de fixer la carte mère…
C’est le cas pour trois d’entre elles.
Du coté du ventirad, c’est Byzance! nous avons pas moins de 170 mm avant d’atteindre la vitre de la porte latérale!
L’ouverture pour le passage du câble CPU est idéalement placée. Pas besoin d’avoir à brancher le câble avant la mise en place de la carte mère.

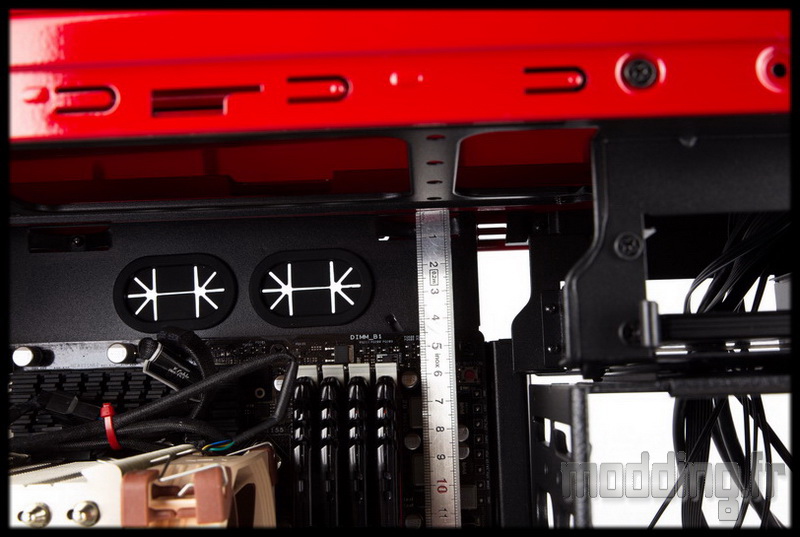

Nous voyons que nous avons pas mal d’espace entre la carte mère et le haut du châssis.
Un peu plus de 45 mm, ce qui permet de positionner un radiateur de watercooling sur le haut du boitier.
On pourra aller jusqu’à placer un radiateur 360 (280 avec des ventilateurs en 140 mm), à condition de retirer les cages HDD.

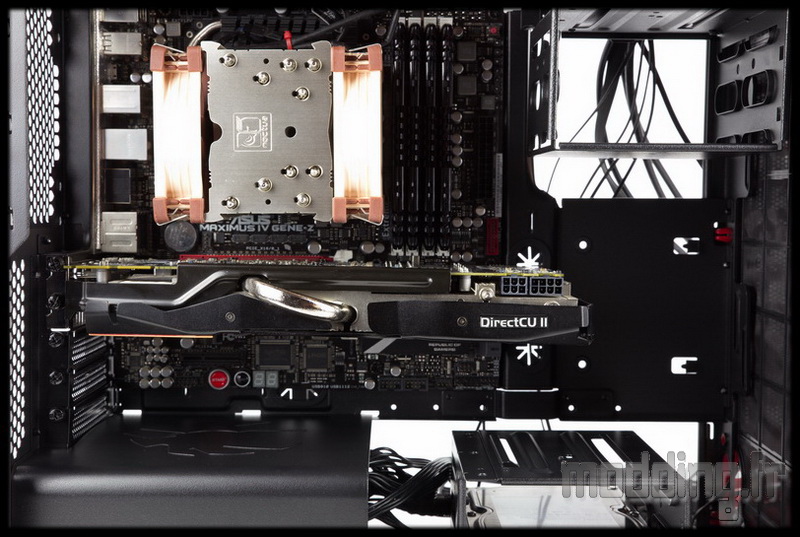

La disposition des cages HDD donne une large place aux cartes graphiques!
Nous avons tout bonnement la totalité de la profondeur du châssis : 380 mm. Sans restriction, même dans la mise en place de deux cartes graphiques.
Enfin, du moment où on ne met rien en place sur la face avant du châssis (ventilateur et/ou radiateur).
Les nombreux points d’ancrage facilite le rangements des différents câbles.
Même si on peut faire passer le gros câble ATX dans la goulotte, on soignera le rangement des câbles sur la partie basse du châssis pour avoir quelque chose de clean, surtout si on retire la cage HDD du bas.
L’ouverture pour l’accès à l’arrière du Socket est bien placée.
Le branchement des différents câbles ne posent pas de soucis. L’absence d’une colonne de cage HDD laisse par contre entrevoir ces câbles d’où le soin à apporter dans le rangement de ceux-ci.
Cela donne une impression bizarre de voir cette façade noire sans aucune ouverture ni le moindre logo…
La grande vitre de la porte latérale donne une large vue sur la config en place!
Nous avons vu que le boitier comporte pas mal d’emplacements pour ventilateurs avec les 3 x 120 mm (ou 2 x 140 mm) en façade, les 3 x 120 mm (ou 2 x 140 mm) au dessus, le 120 mm à l’arrière et le 120 mm (ou 140 mm) sur le bas.
Des emplacements sur lesquels nous pouvons monter des radiateurs de watercooling.

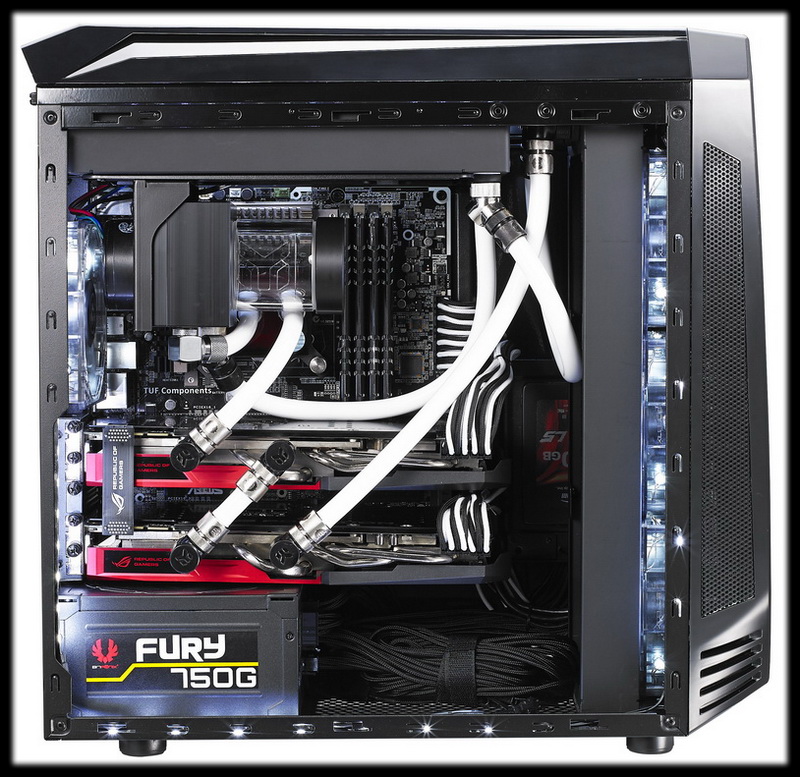

On peut ainsi monter un 360 sur l’avant du boitier et un 240 sur le haut.
On remarque ici, que le support réservoir est fixé sur le radiateur du haut et permet la mise en place du réservoir ou du combiné réservoir/pompe.
On peut ainsi jouer sur la modularité des cages HDD de l’Aegis et des nombreux emplacements des ventilateurs pour adapter au mieux le circuit de watercooling.
La vidéo de présentation de l’Aegis par Bitfenix nous donne un aperçu des différentes possibilités d’agencement.
