[TEST] Aegis de Bitfenix

Démontage :

On déshabille l’Aegis en commençant par retirer le cache alimentation. Ce dernier est fixé par le dessous du châssis à l’aide de deux vis et des ergots qui se positionnent sur le bas du plateau de la carte mère.

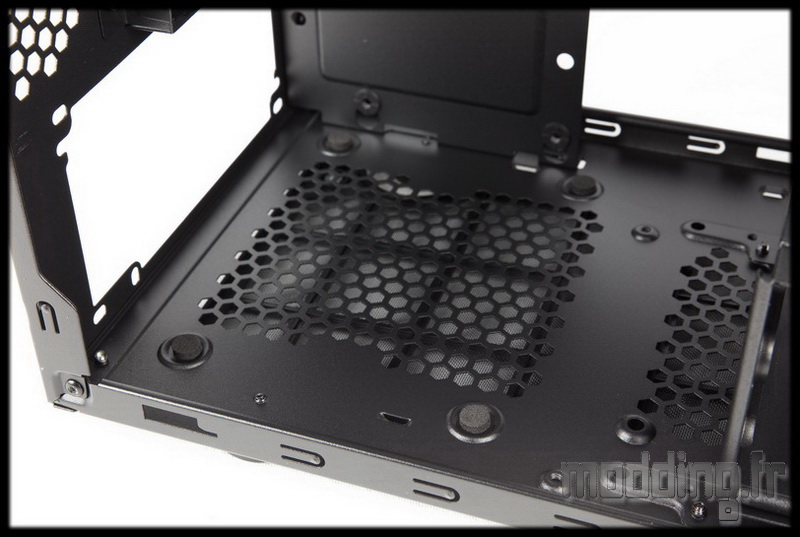

4 plots en caoutchouc permettent de limiter les vibrations du bloc d’alimentation.

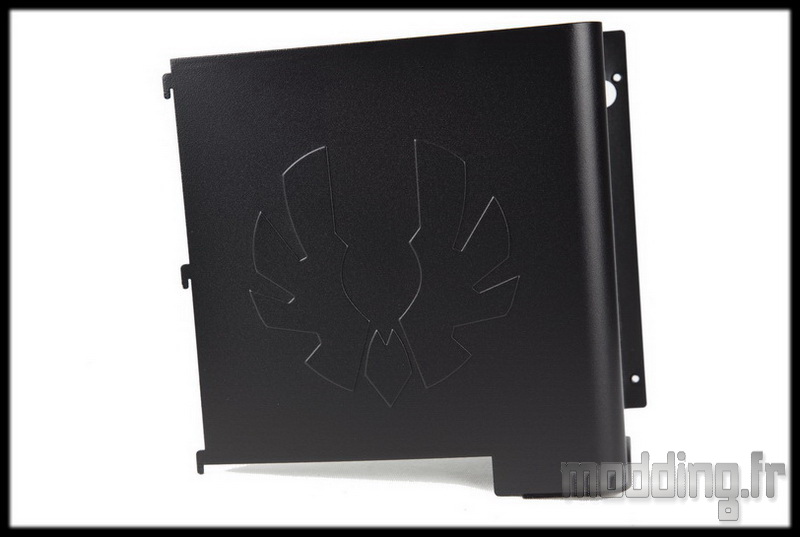

Le cache alimentation avec son logo Bitfenix en relief sur le dessus.
Pour notre part, nous aurions mis la pointe du logo vers l’avant du boitier…

Nous avions vu dans le bundle, la présence d’un support pompe watercooling.

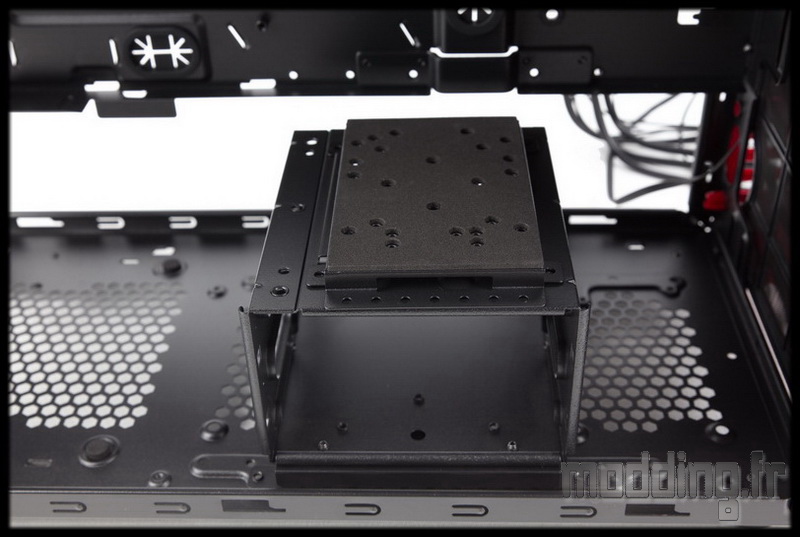

Ce dernier peut prendre place sur la cage HDD…

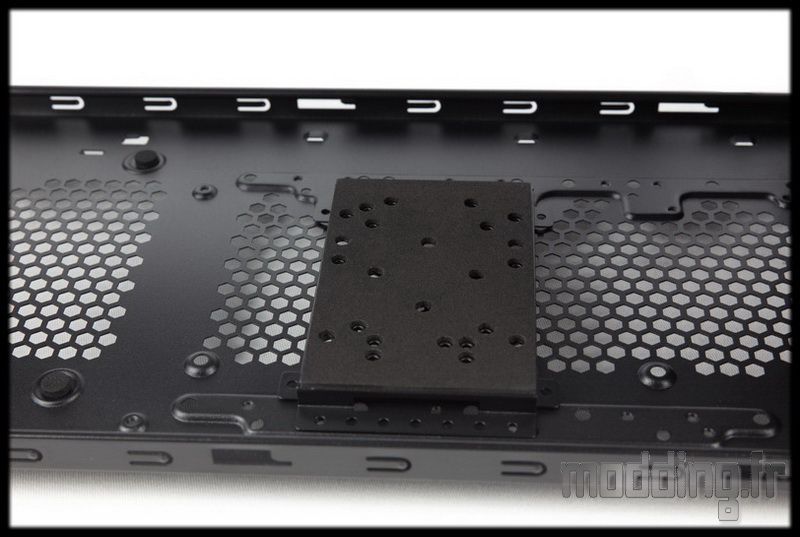

… Ou directement sur le bas du châssis.

Une fois la cage HDD retirée, nous avons aussi la possibilité de placer un ventilateur en 120 mm ou en 140 mm en le positionnant plus ou moins en avant du châssis.
Trois positions sont valables pour le 120 mm, deux pour le 140 mm.

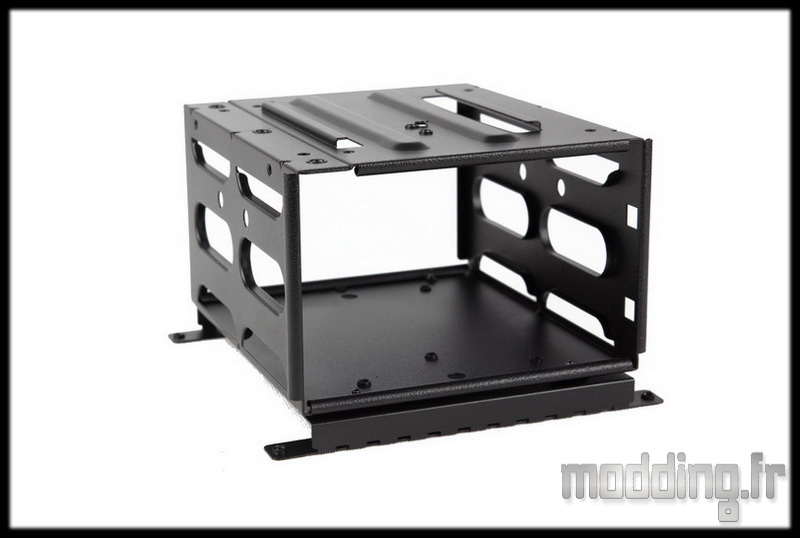

La cage HDD 3.5″ du bas du boitier fixée par le dessous du châssis à l’aide de 4 vis.

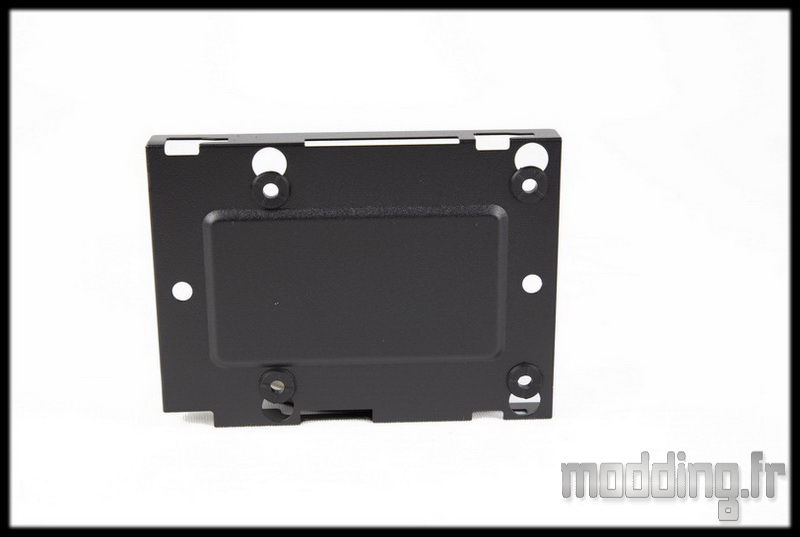

La plaque dédiée unité de stockage 2.5″ qui prend place à coté de l’alimentation.
Elle se fixe au châssis par un système d’ergots et par deux vis à l’arrière du boitier.

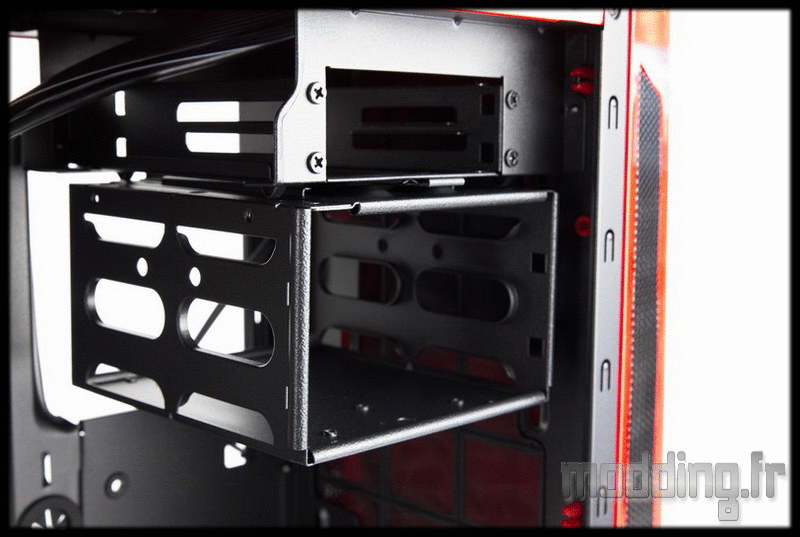

La cage HDD 3.5″ supérieure est tout simplement fixée à la cage HDD 2.5″ par un système de glissière.
Sa fixation est assuré par une languette métallique qui fait office de loquet.

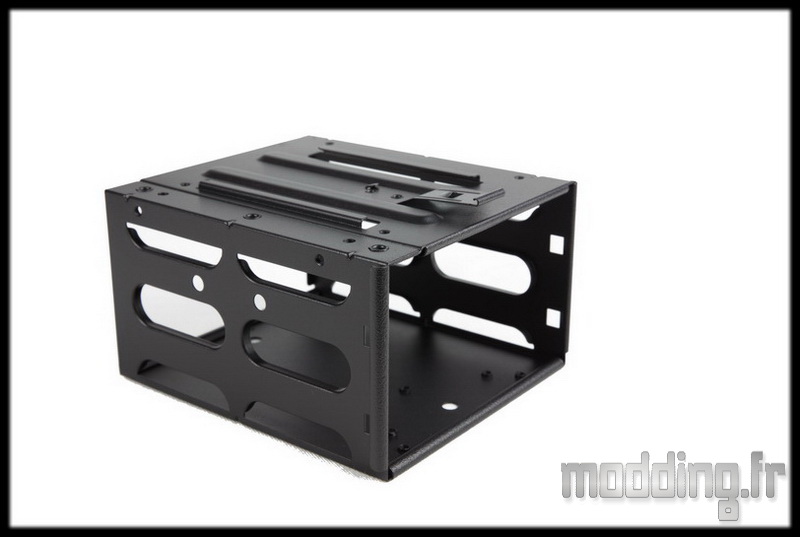

La cage HDD 3.5″ superieure.

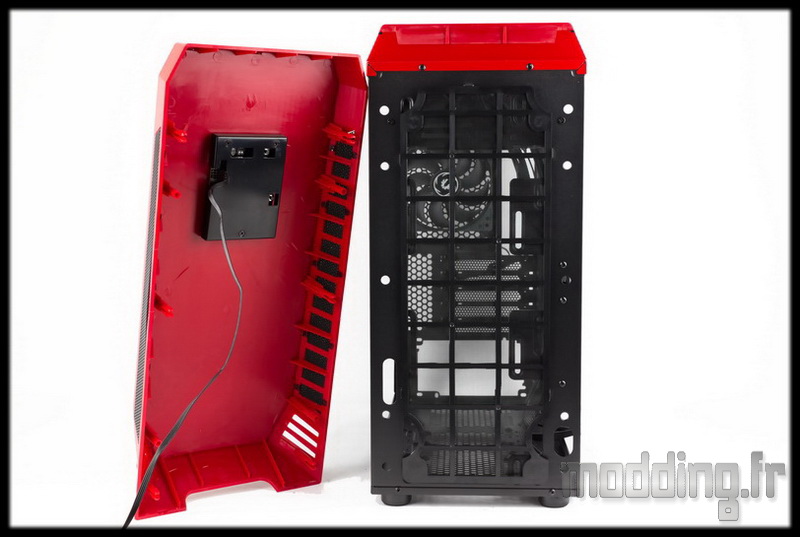

La façade se retire aisément du châssis en tirant vers soi.
C’est à ce moment que l’on découvre l’écran LCD que nous allons détailler plus loin.

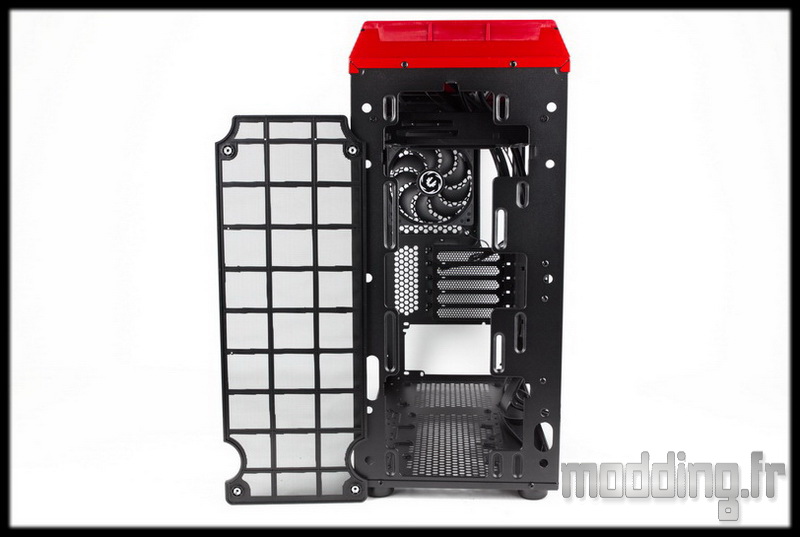

La face avant du châssis est munie d’un filtre qui ressemble trait pour trait au filtre prenant place sur le dessous du châssis.
Pas de petites économies…

Nous découvrons alors, la possibilité de mettre en place 3 ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Les trous de fixation sont de forme oblongue, ce qui permet d’ajuster la hauteur des ventilateurs.

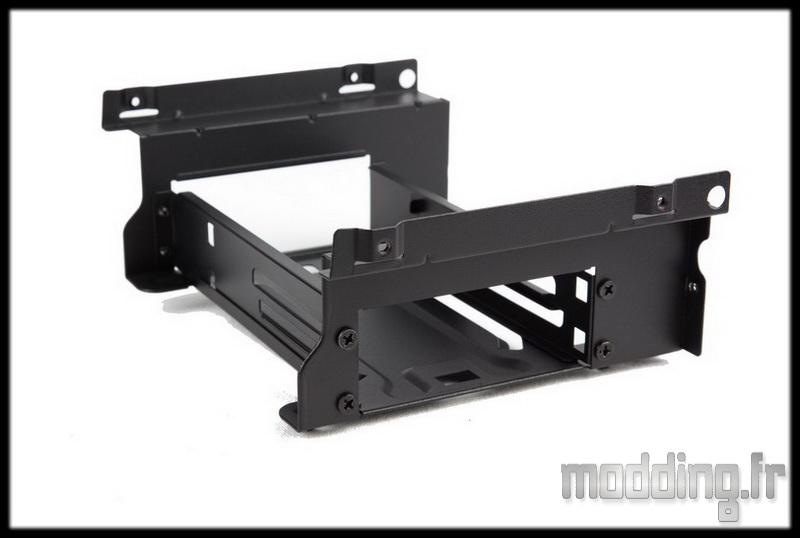

Ce n’est qu’après avoir retiré la façade que l’on peut retirer la cage HDD 2.5″.
Celle-ci est maintenue par 6 vis dont deux donnant sur l’avant du châssis.

Le top se retire une fois que l’on a enlevé les deux vis à main présentes sur l’arrière du boitier.
Il ne reste plus qu’à faire glisser le top vers l’arrière pour le désolidariser du haut du châssis.
Cela nous laisse découvrir la présence d’un support dédié à un réservoir de watercooling.

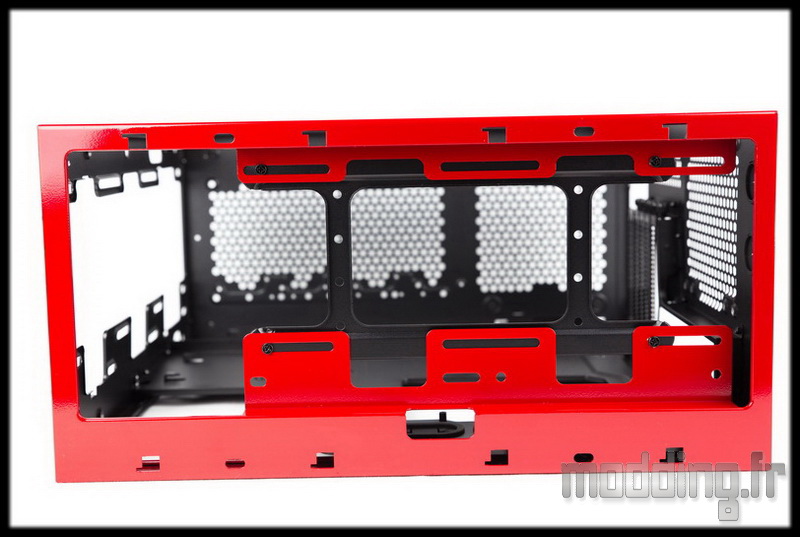

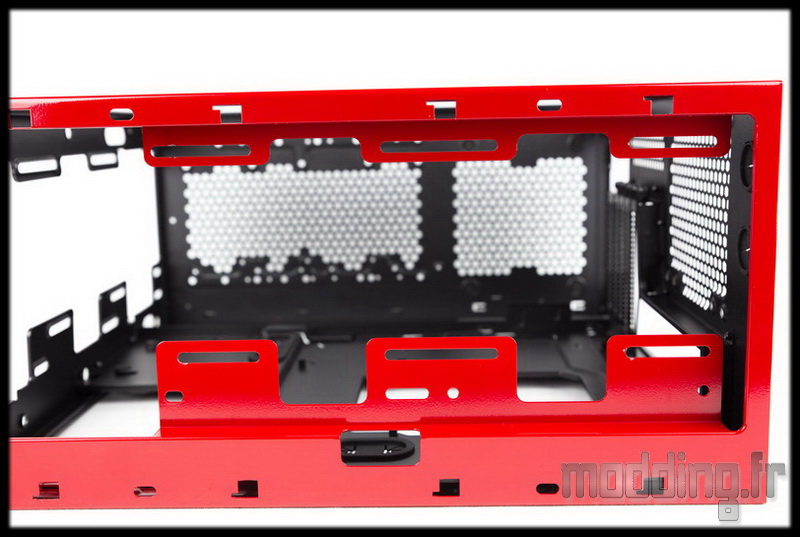

Le haut du châssis permet de mettre en place 3 ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
On remarque la disposition poussée vers la porte latérale principale afin d’optimiser la place avec la carte mère.

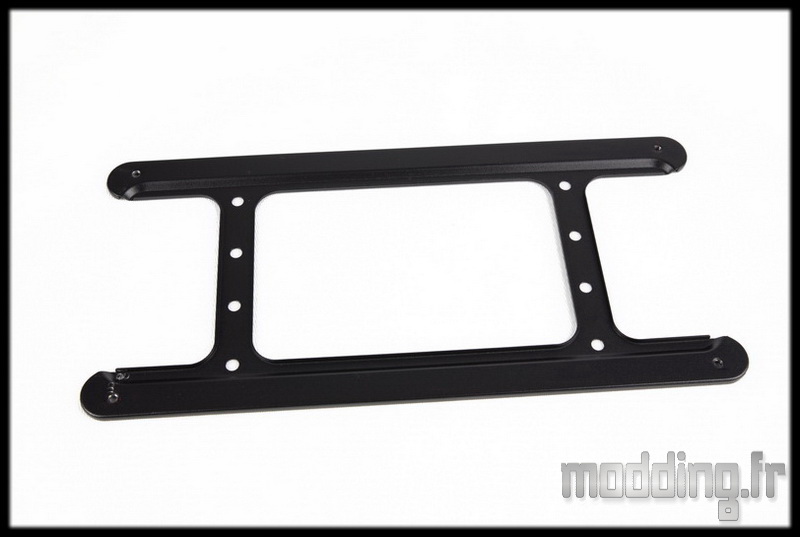

Le support réservoir qui pourra tout aussi bien se fixer sur le châssis que sur un radiateur watercooling.

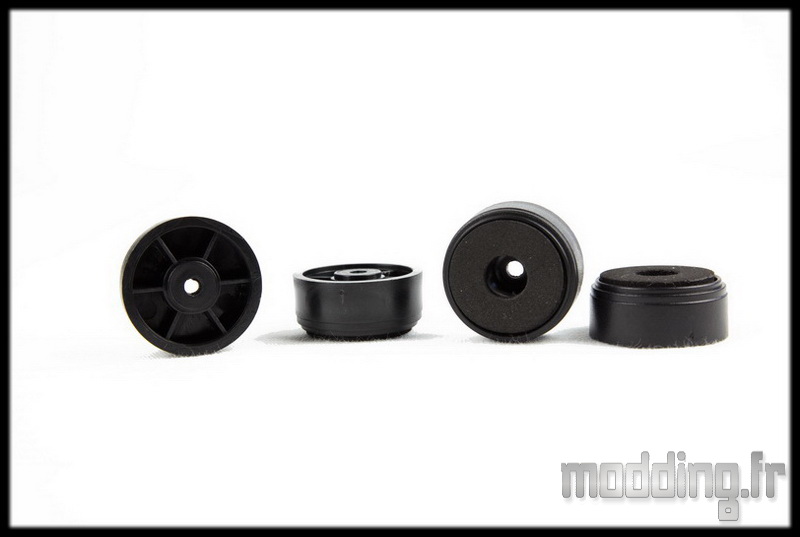

Les 4 pieds sont fixés au bas du châssis par une vis.

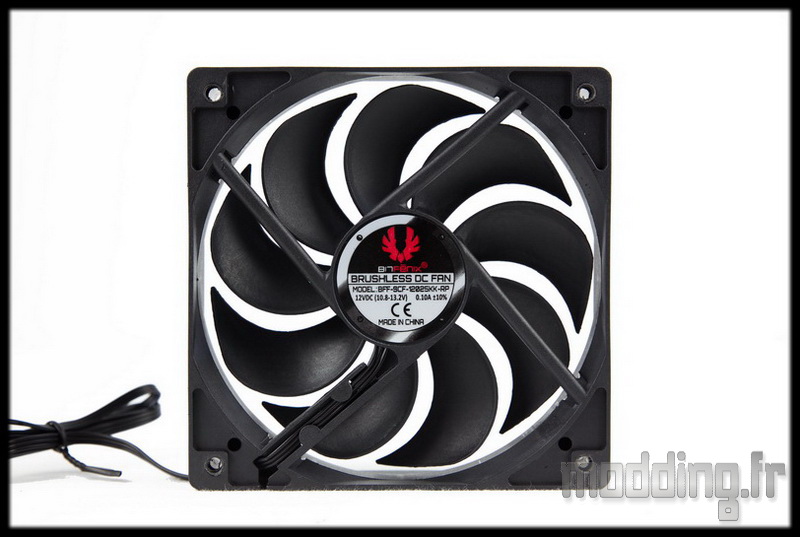

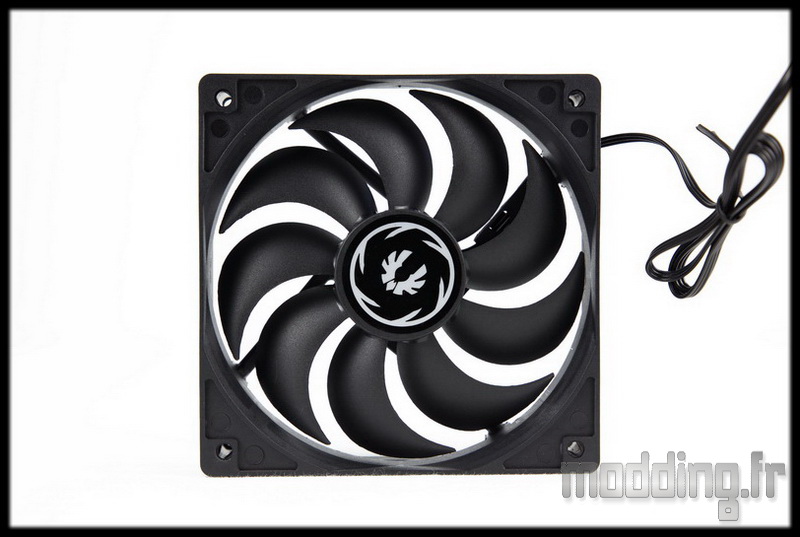

L’unique ventilateur appartient à la série Spectre version 120 mm noire.

Les caractéristiques sont :

Vitesse : 1000 tr/min (+/- 10%)
Débit d’air : 43.5 CFM (+/- 10%) soit 73.9 mm3/h
Pression statique : 0.62 mm.H2O

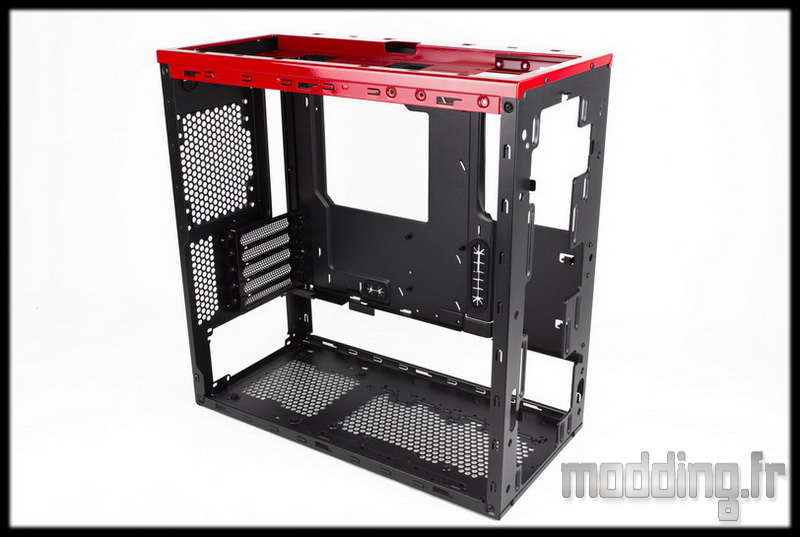

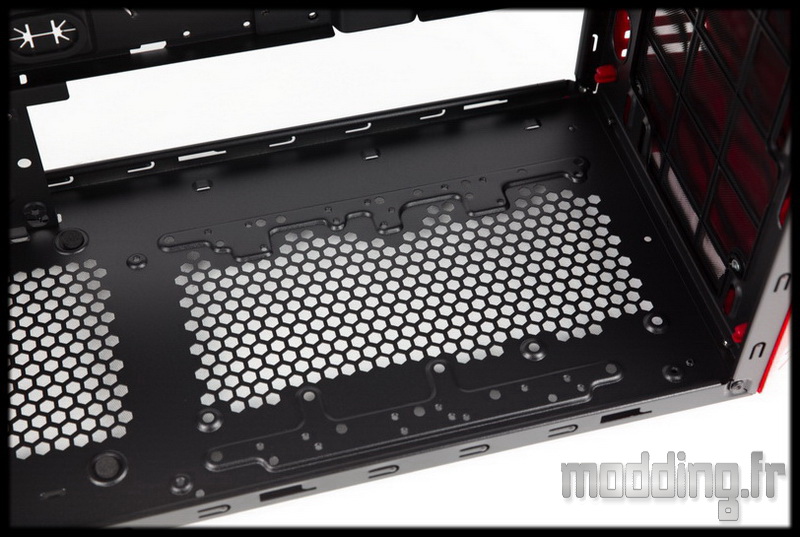

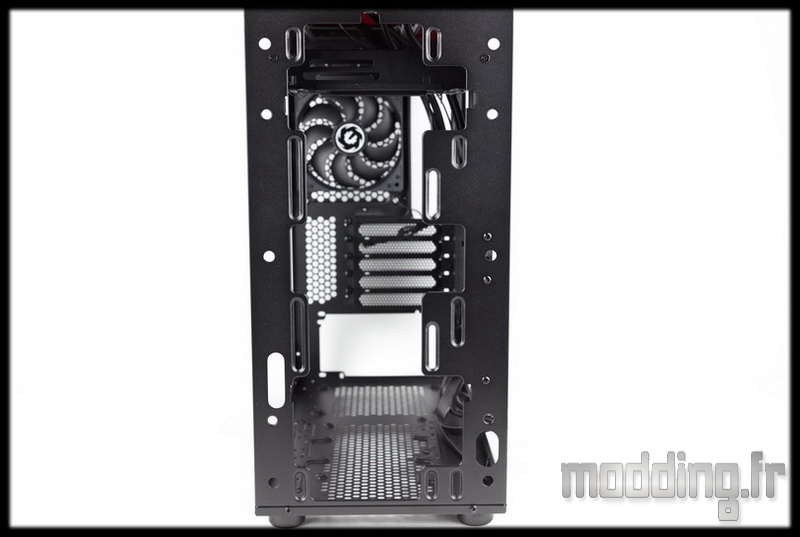

Voici ce qui reste du châssis une fois tout retiré.
Tout les autres parties sont fixées ensemble à l’aide de rivets.

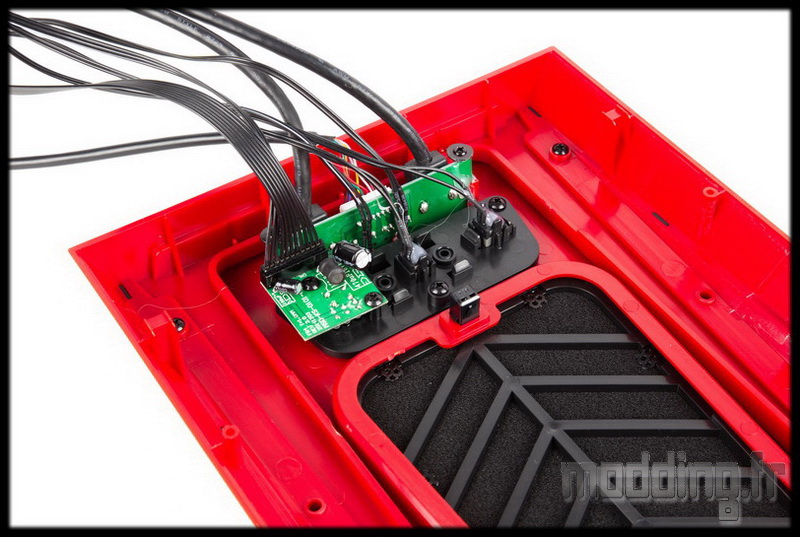

Le top du boitier intègre le panneau avant.
Celui-ci est fixé à l’aide de vis.

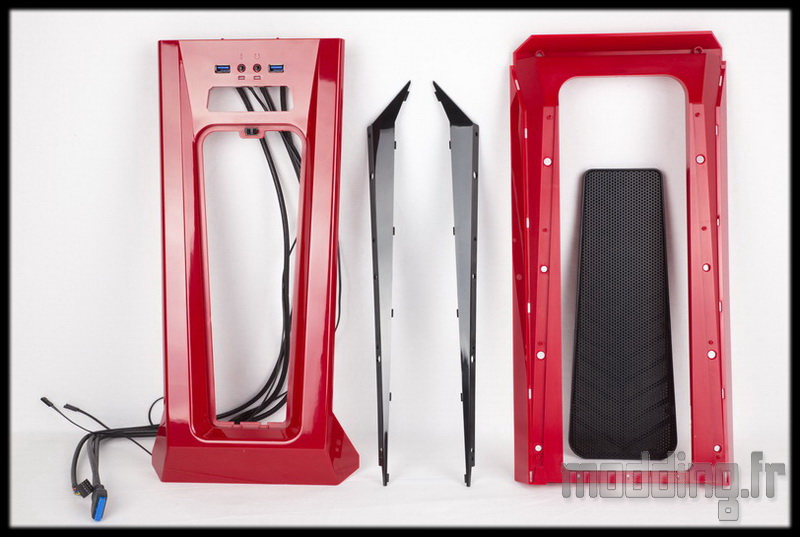

Il est constitué de plusieurs parties. Ce qui nous permet d’avoir notamment accès aux inserts en plastique noir si jamais nous prend l’envie de les peindre d’une autre couleur.
A savoir que les plastiques sont teintés dans la masse avec un vernis brillant pour finition.
La présence des films de protections au déballage n’est pas anodin, car le vernis se raye facilement… donc ne pas utiliser n’importe quel chiffon pour essuyer l’Aegis.

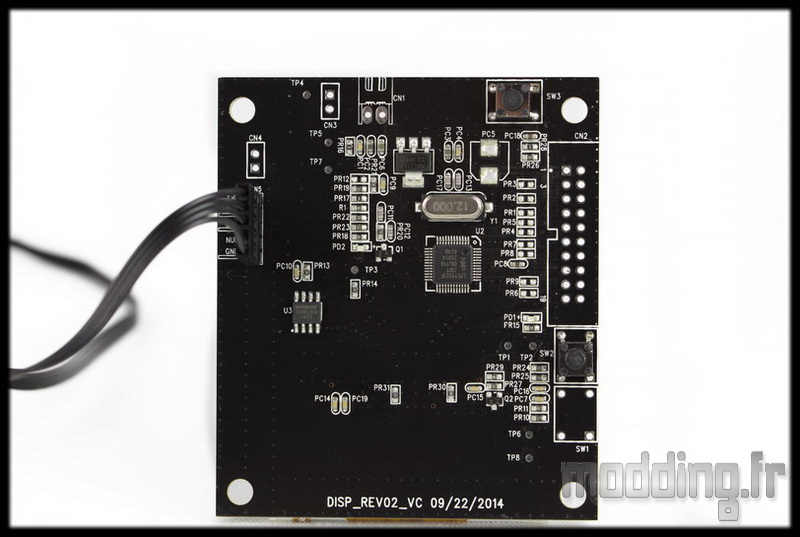

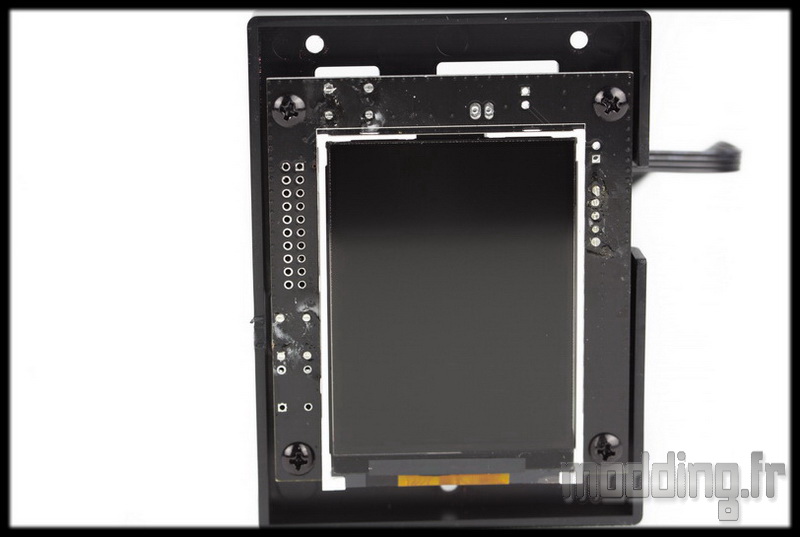

On revient sur la façade avec la découverte de cet écran LCD.
Il existe une version Core de l’Aegis qui ne possède pas ce type d’écran et permet d’économiser une vingtaine d’euros.

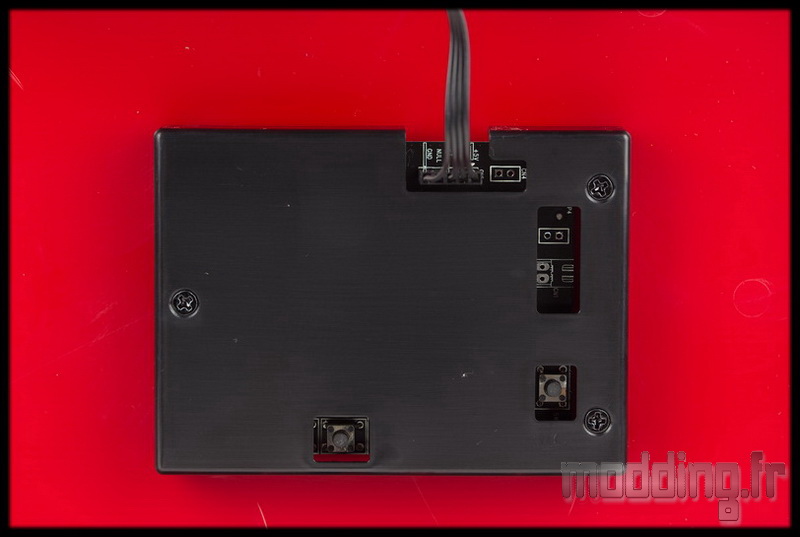

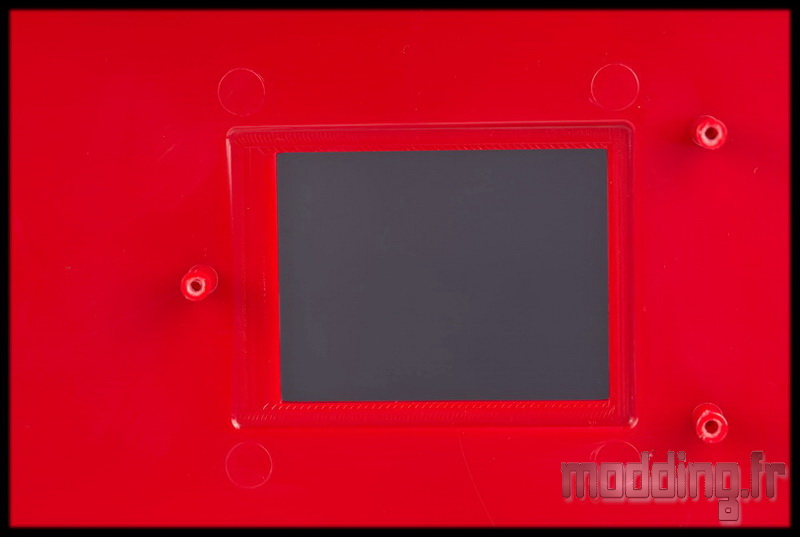

L’écran est protégé par un cache plastique fixé à la façade par trois vis.
