L’intérieur :

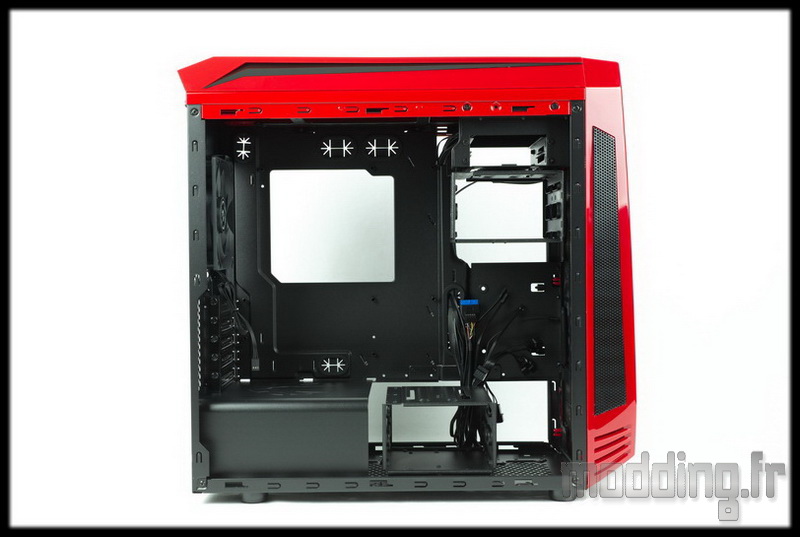

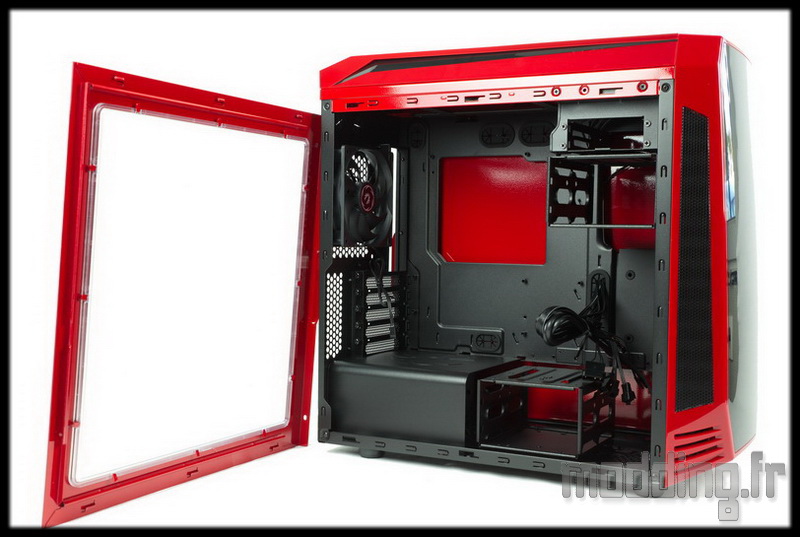

L’ouverture des portes donne sur un intérieur tout de noir vêtu.
Les portes latérales sont munies d’un système d’ancrage sur le bord inférieur et supérieur.
Exit la répartition classique 2/3 – 1/3 avec une colonne de cage HDD sur l’avant du boitier.
Sur l’Aegis, les cages sont positionnées à deux endroits.

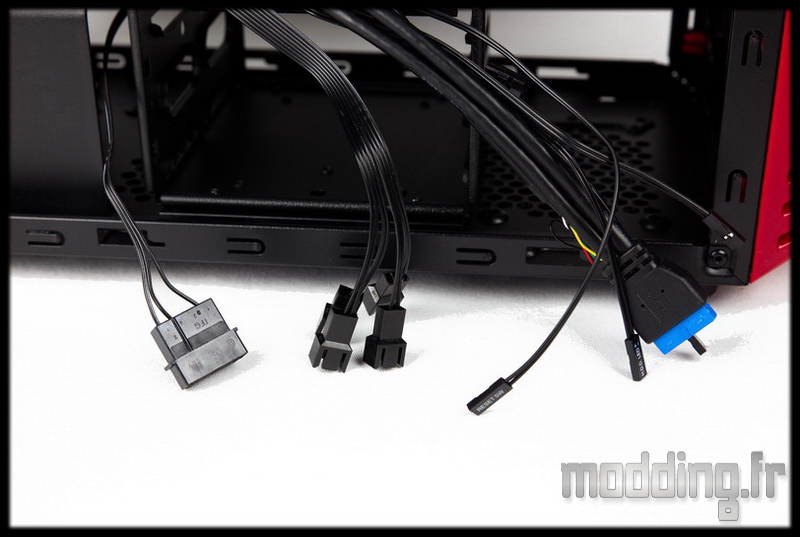

Un petit coup d’œil sur les nombreux câbles issus du panneau avant.
A gauche nous avons la prise Molex pour alimenter le contrôleur de ventilation, elle est accompagnée de ses 4 prises 3-pins.
Nous avons ensuite la prise spécifique USB 3.0 accompagnée des prises du boitier et d’une prise USB qui se cache un peu derrière cet amas de câble. Cette dernière permet d’alimenter et de configurer l’écran LCD de la façade.

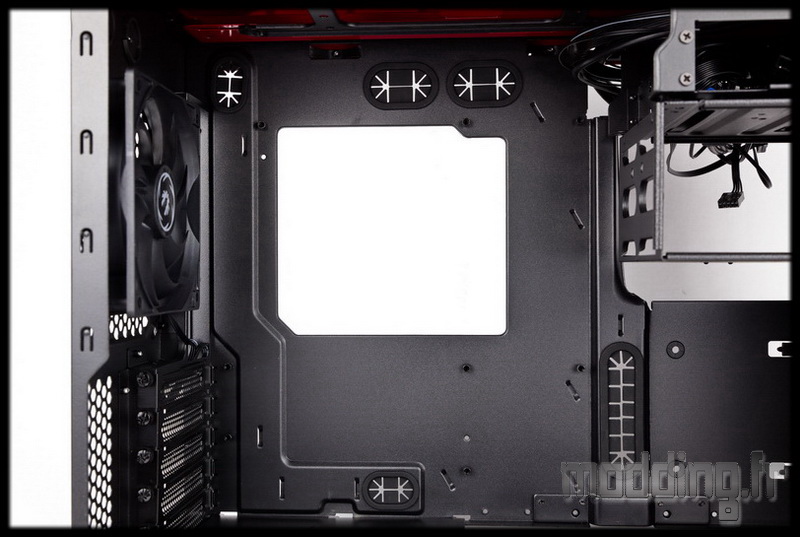

Le plateau de la carte mère est pourvu d’une grande ouverture pour accéder à l’arrière du Socket.
Plusieurs petites ouvertures prennent place sur le bord du plateau. Elles sont munies de grommet en caoutchouc.
Les entretoises sont déjà en place.
En bas du boitier, nous avons l’emplacement de l’alimentation qui est dissimulé derrière un cache métallique arborant le logo Bitfenix.
L’Aegis nous révèle son lot de surprises avec tous ces équipements!

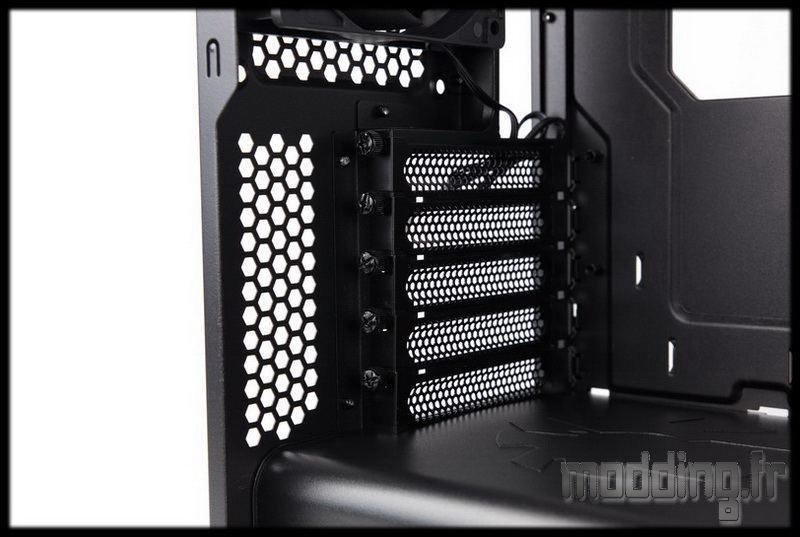

Les 5 équerres PCI sont fixées à l’aide de vis à main.

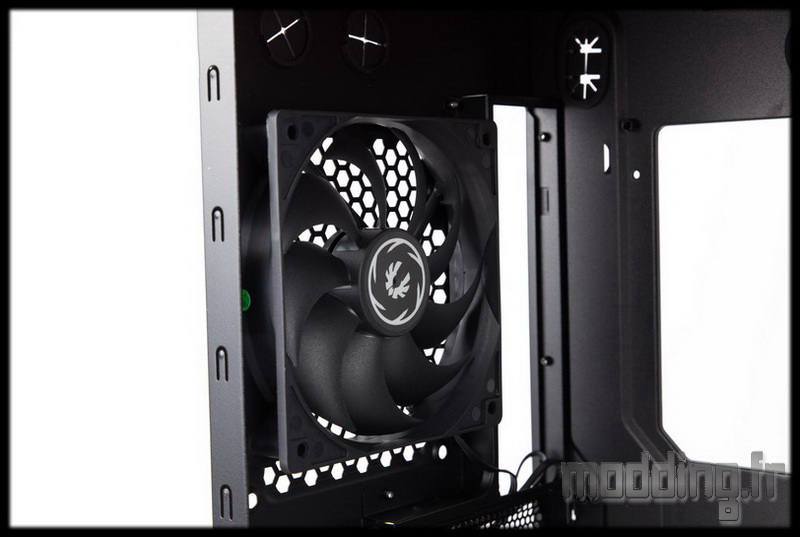

Un ventilateur en 120 mm prend position sur l’emplacement arrière.

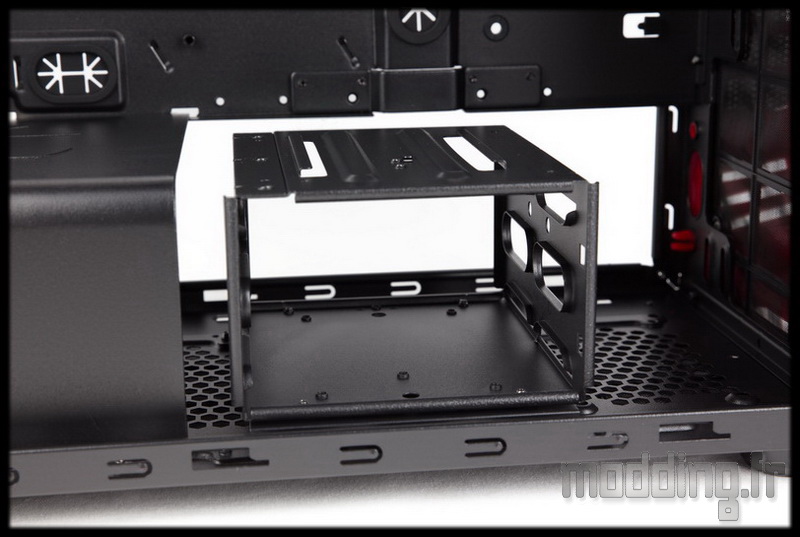

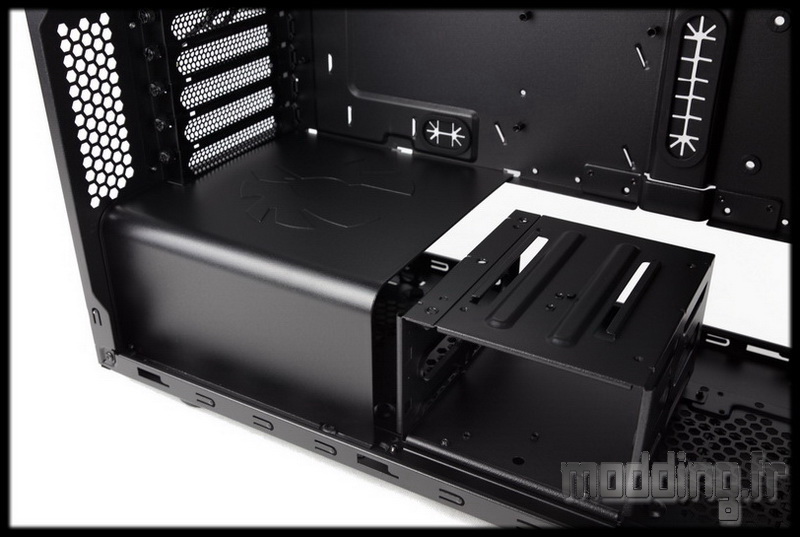

A coté du cache alimentation, nous avons une première cage HDD munie de deux emplacements pour unités de stockage 3.5″.

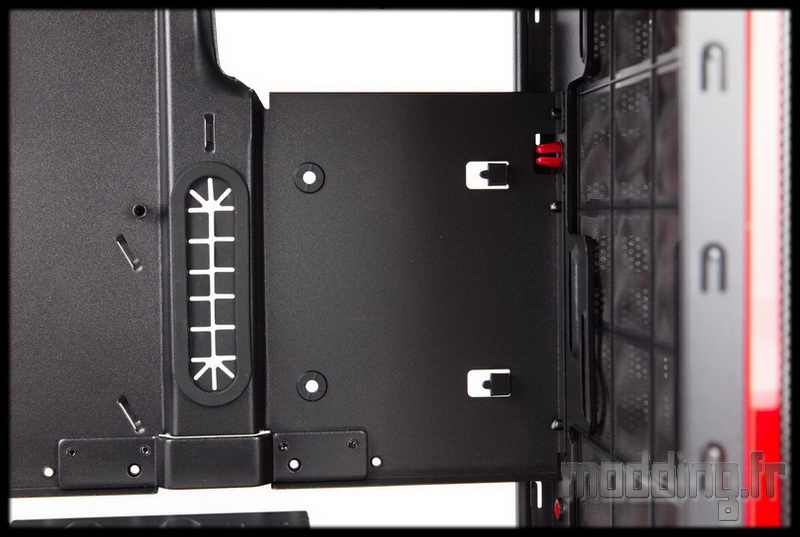

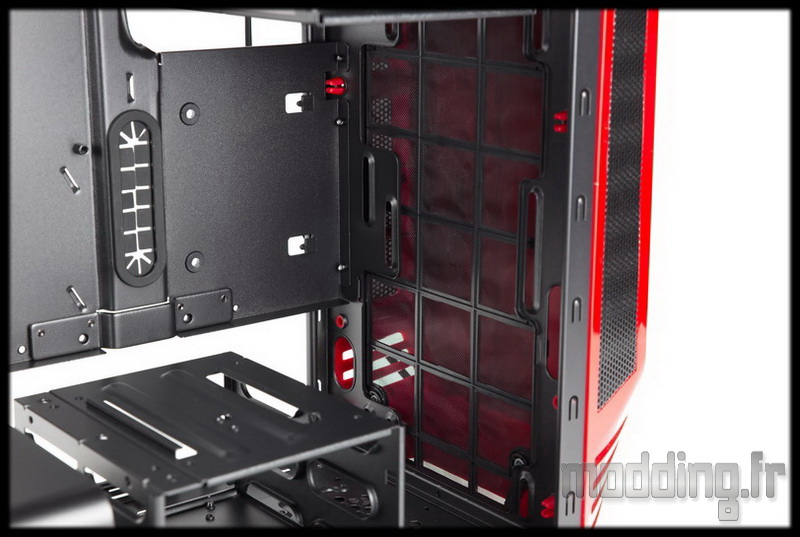

A l’avant du plateau de la carte mère, nous avons une plaque dédiée à la fixation d’une unité de stockage 2.5″.
La présence de silentblocs permet la fixation d’un SSD tout comme celle d’un HDD.

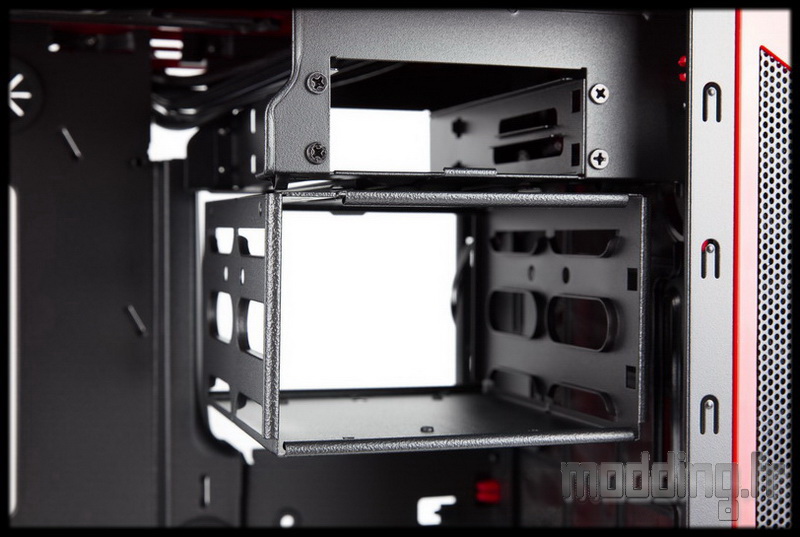

Dans le coin supérieur, à l’avant du boitier, nous avons deux cages HDD.
La cage inférieure est munie de deux emplacements pour unités de stockage 3.5″.
La cage au-dessus est munie de deux emplacements pour unités de stockage 2.5″.
L’avant du châssis permet de fixer jusqu’à 3 ventilateurs en 120 mm ou deux ventilateurs en 140 mm.

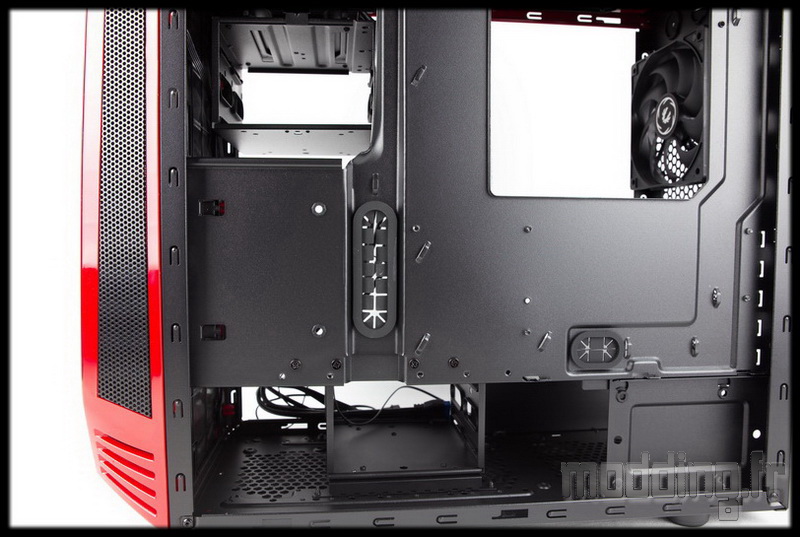

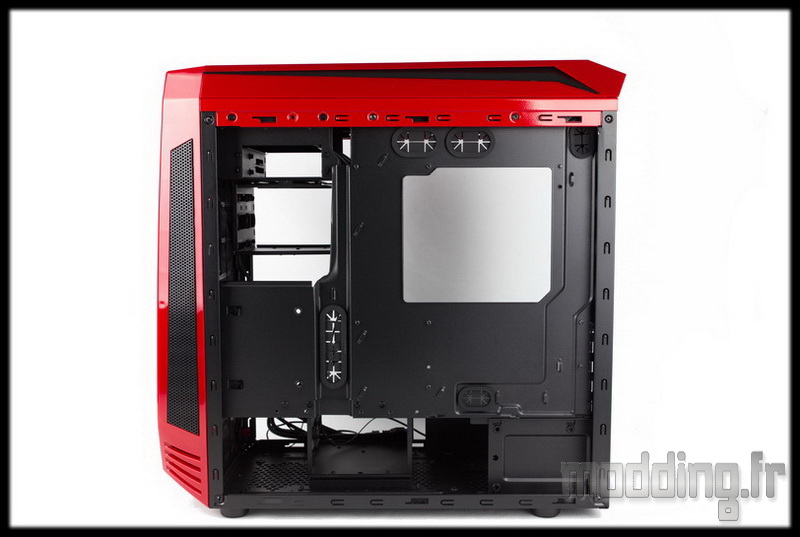

Les coulisses de l’Aegis.

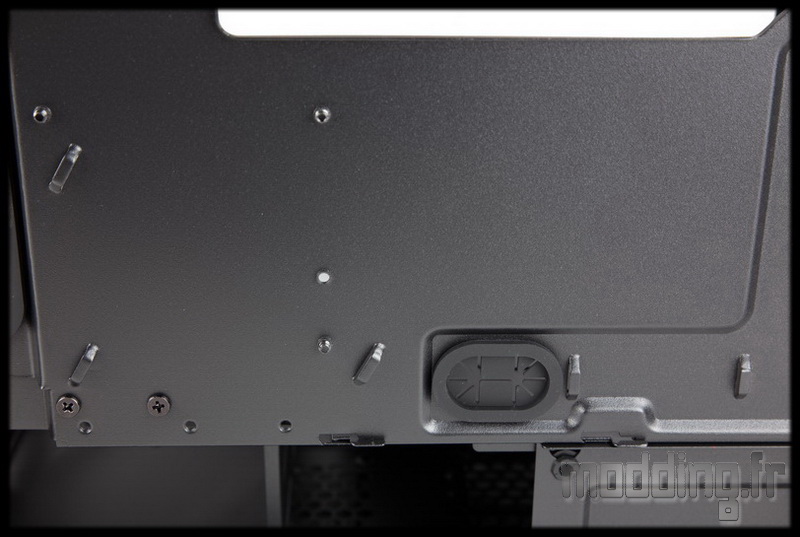

Le plateau de la carte mère intègre de nombreux points d’ancrage pour faciliter le rangement des câbles.
Nous en avons même au niveau du passage du câble CPU, chose assez rare qui est bon de préciser.

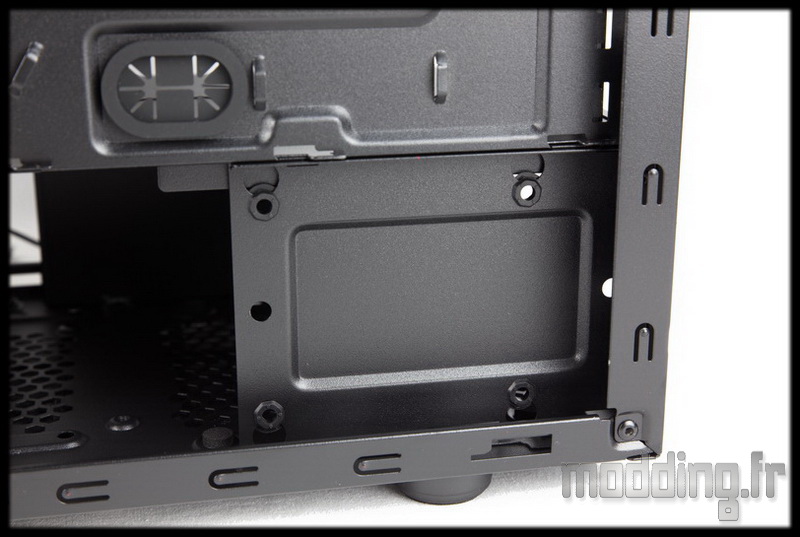

Au bas du plateau, une plaque prend place sur le châssis aux cotés de l’alimentation.
Elle permet de fixer une unité de stockage 2.5″. Elle intègre aussi des silentblocs.
Bitfenix n’a vraiment rien laissé au hasard!

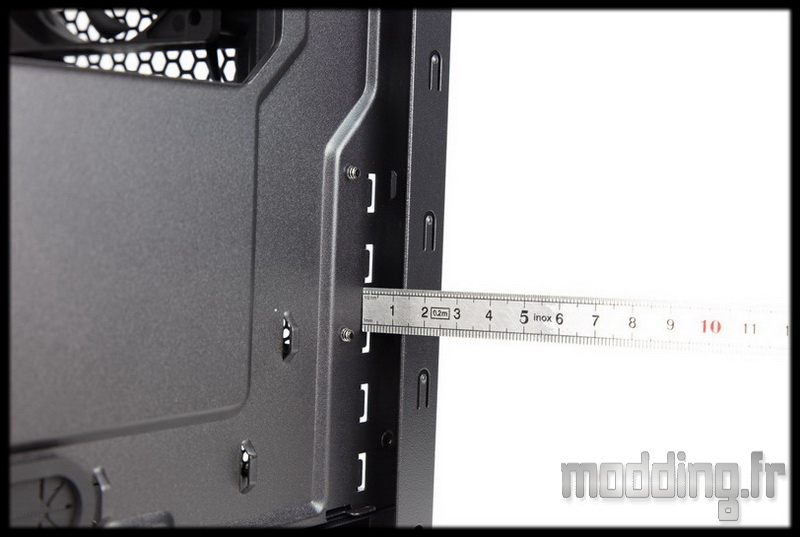

Nous n’avons que peu d’espace entre le plateau de la carte mère et la porte latérale… un peu moins de 14 mm.
C’est pour cela que la marque laisse une grande ouverture au bas du boitier pour optimiser le passage des câbles.
De plus, nous avons une gorge à l’avant du plateau pour laisser un peu plus de place pour le gros câble ATX 24 broches.
