Silent Wings 2 : Ventilateur

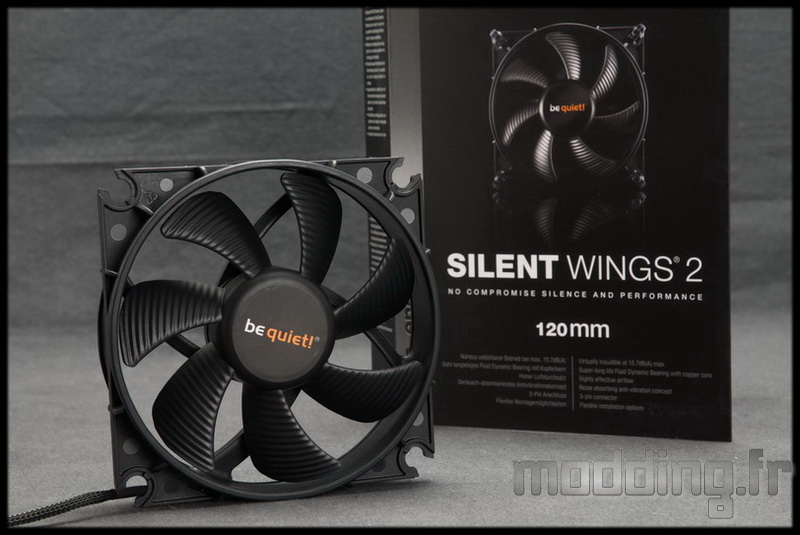

Le SilentWings 2, ventilateur de 120 mm de couleur noire avec le logo BeQuiet! au centre des pales.
Couleur sobre, pas d’excentricité lumineuse et un design qui reste léger.
La partie ventilation comporte cette fois-ci 7 pales, elles gardent le design “Wings” avec les stries qui parcourent toute la surface.
Au niveau du cadre, c’est un peu plus carré, mais cette forme ne prend pas toute l’épaisseur du ventilateur laissant ainsi apparaître au premier plan l’arrondi interne du cadre.
Il est constitué du même type de plastique tout aussi solide.
Volte face, on retrouve le même type de liaisons entre le support moteur et le cadre, avec les mêmes courbes et le même profilé.
L’étiquette est bien présente avec toujours la marque BeQuiet!, le nom du modèle ainsi que la vitesse de rotation et l’ampérage.

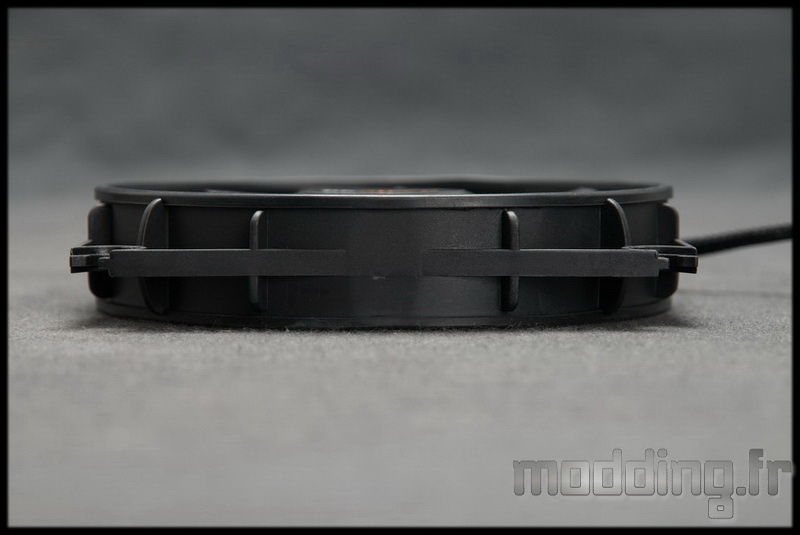

Epaisseur de 25 mm, on remarque la présence de renforts plus imposants.
C’est sur cette photo que l’on se rend mieux compte de la disposition du cadre de forme carré.
Ce carré dont les angles comportent une encoche où viendra se clipser le système de fixation.

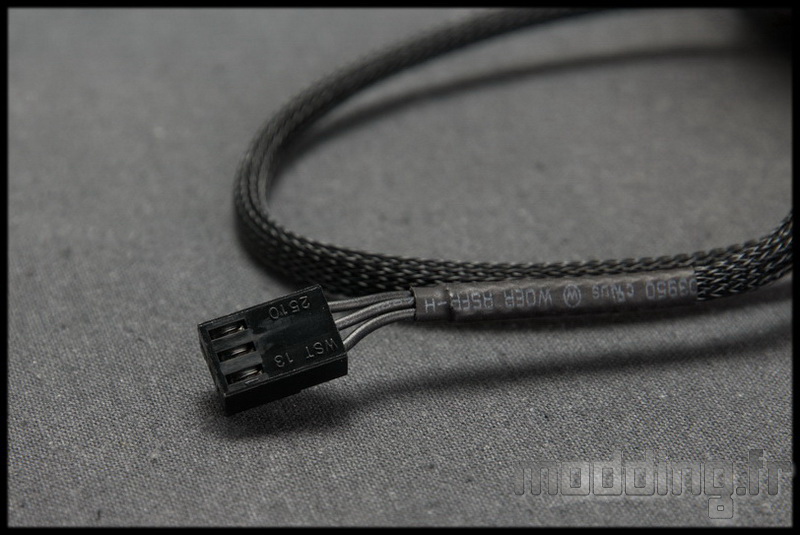

Coté câblage, les fils noirs ont droit à une gaine tressée de la même couleur. Prise 3 pins pour ce modèle, la gamme Silent Wings 2 comportent aussi des modèles PWM.

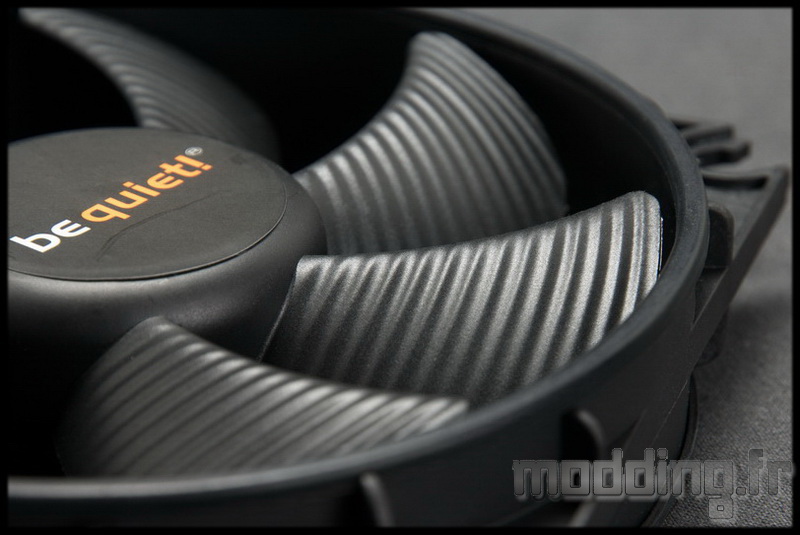

Vue rapprochée sur les stries qui parcourent la surface des pales.

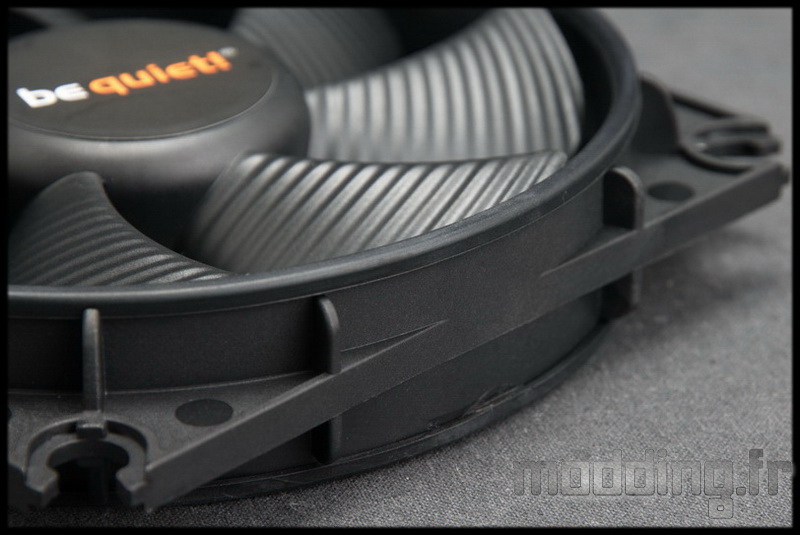

Petit plus : les bords du cadre sont revêtus d’une bande de caoutchouc permettant d’absorber les vibrations lorsque le ventilateur est en contact avec la paroi du boitier.
Système de fixation
Le Silent Wings intègre deux systèmes de fixation avec dans un premier temps le système “silent block”.

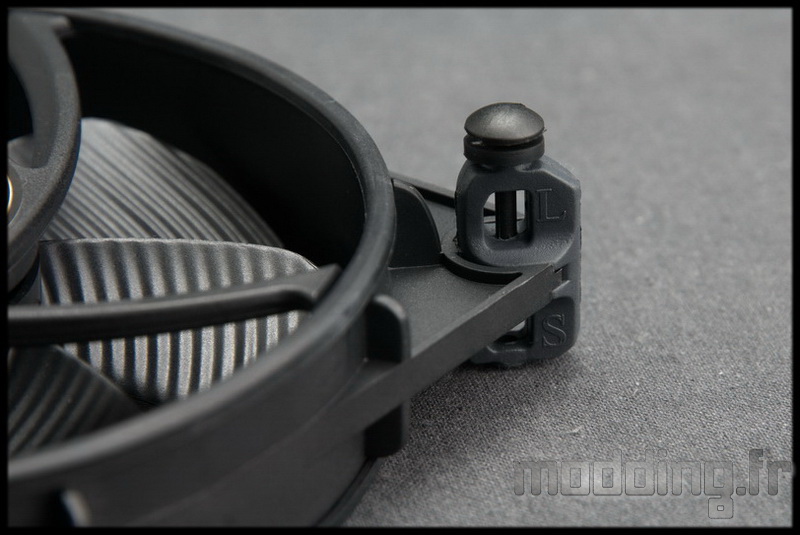

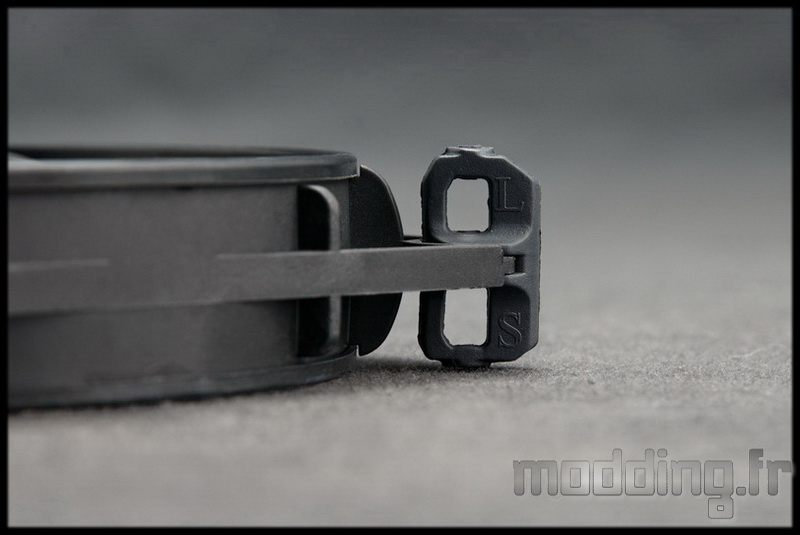

Il est constitué de 4 chevilles en caoutchouc ayant la particularité d’avoir un sens pour la mise en place. Deux lettres différencient le sens : L et S.
Ici, on imagine le sol comme étant la paroi du boitier, la cheville caoutchouc (coté S) vient à fleur du cadre du ventilateur. Ce dernier reposant alors directement sur la paroi du boitier, c’est le ruban caoutchouc du bord du cadre qui fait office d’anti vibration.

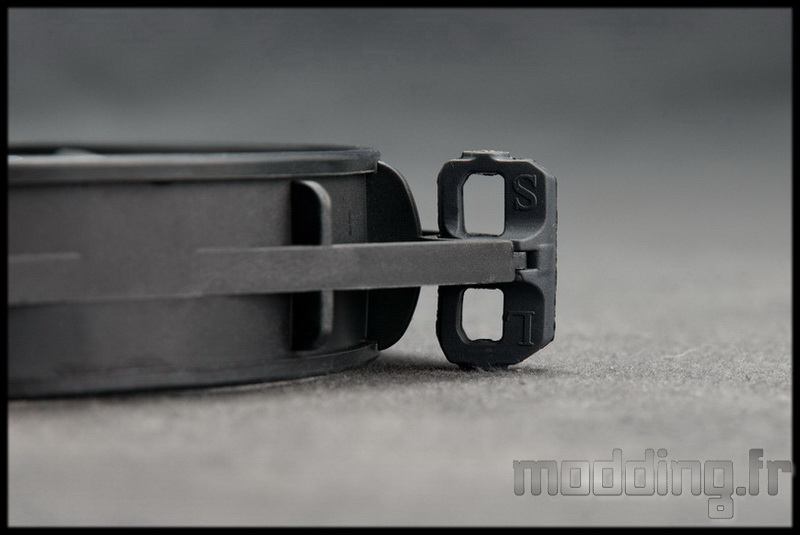

Dans ce cas, on inverse le sens de la cheville, avec le L vers le sol (paroi du boitier). On a alors un déport de 1 mm entre le boitier et le ventilateur (visible par le trait de lumière sous le bord du ventilateur).
Du coup ce sont les 4 chevilles qui font office d’anti vibration, c’est la configuration la plus efficace.

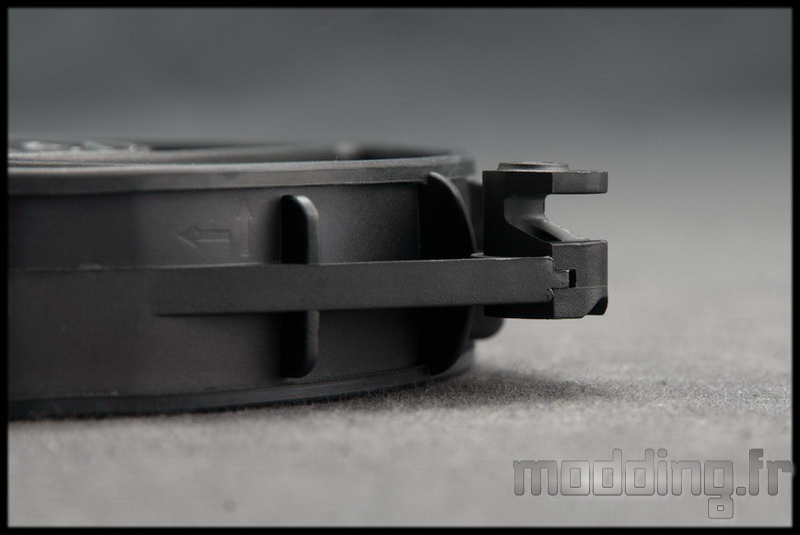

Deuxième système de fixation plus classique, on clipse ces plots en plastique.
Une fois fixé au boitier, le cadre du ventilateur est plaqué à même la paroi. Du coup les vibrations sont pris en charge par le ruban caoutchouc qui court le long du bord du cadre.
On utilisera des vis classiques pour fixer le ventilateur au boitier.
Les autres “vis” plastiques sont spécifiques aux chevilles caoutchoucs. Très bien pour fixer le ventilateur au boitier, le soucis se pose pour fixer le Silent Wings 2 à un radiateur…
…Problème qui se pose pour les deux systèmes!

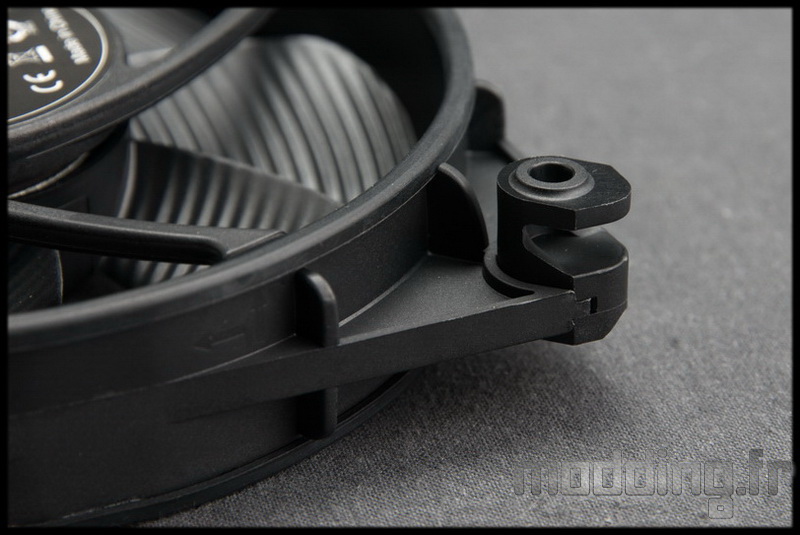

Les plots en plastique ne sont pas troués de part en part, il faudra faire un trou pour passer la vis au travers et permettre la fixation au radiateur…
De plus ils ne font pas l’épaisseur du ventilateur, le problème se posera lorsque l’on voudra fixer le ventilateur sur le radiateur au travers de la paroi du boitier.
Coté cheville en caoutchouc, on ne pourra utiliser les vis plastiques, mais des vis classiques M3 prendront facilement place au travers des chevilles.
