[TEST] Asus Z87 Gryphon

Posted By: cucmagle: mai 16, 2014

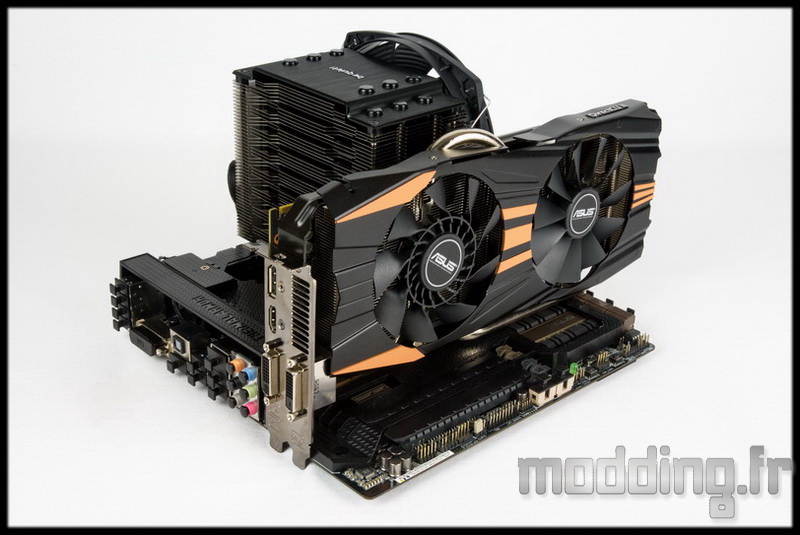

Montage et Tests :

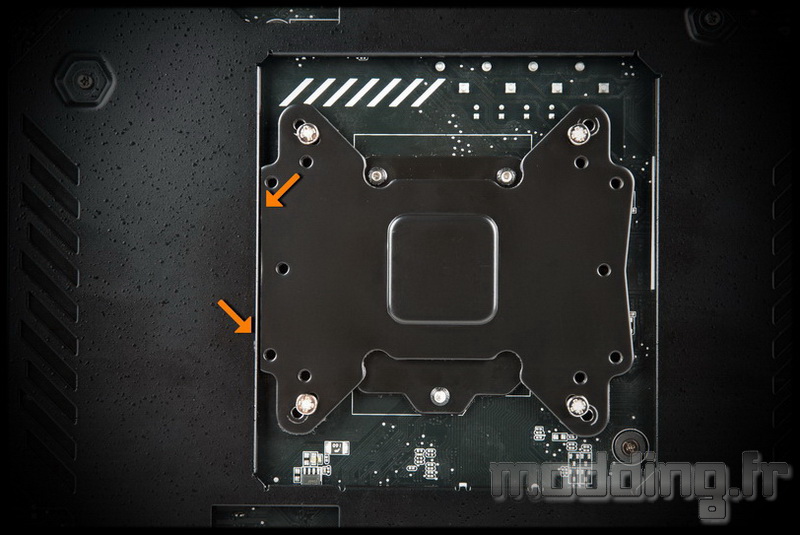

On a tout de même des petits problèmes de compatibilité, c’est le cas avec notre ventirad BeQuiet! Dark Rock 3. Au niveau de l’ouverture pour l’accès à l’arriere du Socket, la back plate est gêné par le TUF fortifier. Pas d’autre choix que de retoucher l’un ou l’autre à la Dremel…

Même constat au niveau des caloducs! l’épaisseur ajoutée du Thermal Armor au niveau des dissipateurs des mosfets vient reduire l’espace autour du Socket et par voix de conséquence l’espace pour la mise en place du ventirad. Il a fallu raboter un peu les plastiques de l’armure…

De plus une fois que la config est branchée, on est surpris d’entendre un drôle de bruit provenant de la carte mère. Il s’agit tout simplement du petit ventilateur de l’Armor Kit qui vocifère tout ce qu’il sait!!!! Une fois qu’on lui coupe son alimentation, c’est nettement mieux….

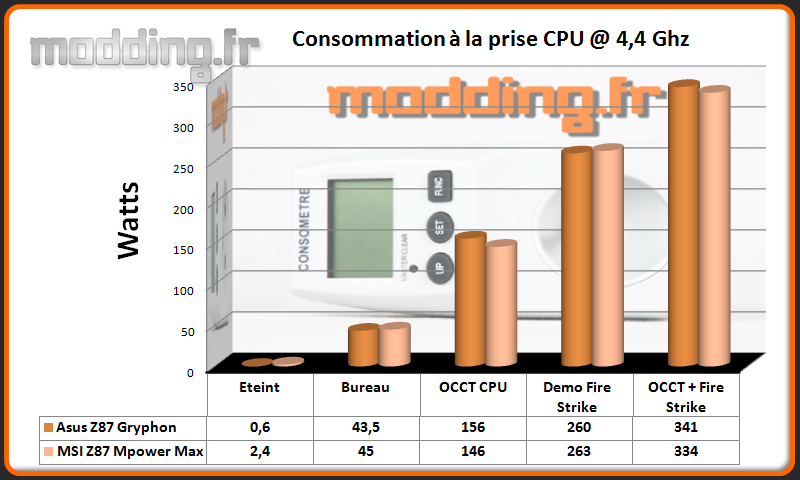

Consommation

Nous effectuons un relevé de la consommation à l’aide d’un wattmètre branché sur la prise.
Le relevé se fait avec le processeur @ stock et overclocké @ 4.4Ghz dans les configurations suivantes :

PC eteint
Bureau Windows
Session OCCT CPU
Session Démo 3D Mark Fire Strike Extrem
Session OCCT CPU + Demo Fire Strike

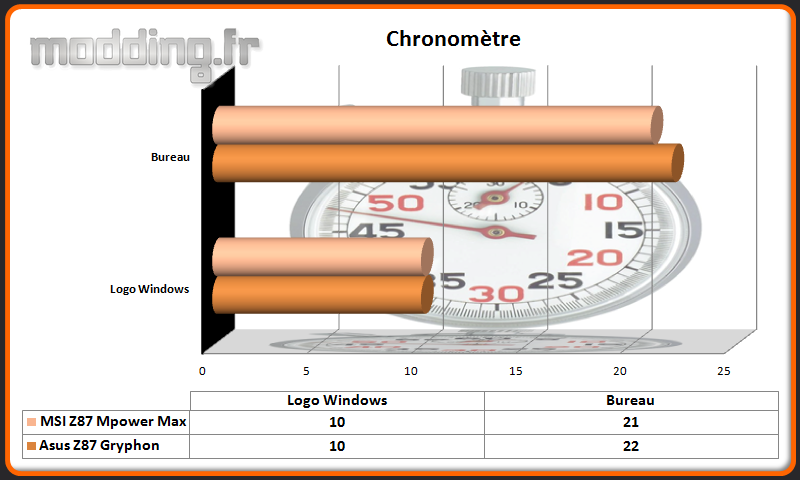

Chronomètre

Nous synchronisons notre index droit et gauche pour connaitre le temps de boot du PC, bios en mode XMP.
L’index gauche sur le chronomètre, l’index droit sur le bouton Power installé sur la Z87 Gryphon et les yeux rivés sur l’écran.
Les relevés sont établis :

Power –> logo Windows
Power –> page accueil

Les cartes mères ont un temps de boot différent en fonction des composants qu’elles embarquent.
Le premier temps jusqu’au logo de Windows permet de connaitre le temps propre à la carte mère, une fois qu’elle a checké tout ses composants.
Le deuxième temps intègre, en plus, le boot propre au système d’exploitation avec le chargement des pilotes et logiciels qui s’installent au démarrage. Le chrono est arrêté quand le curseur cesse de tourner…
Le bios est configuré en XMP, le reste est laissé par défaut.
Pilotes et utilitaires, contenus dans le DVD, installés + pilote de la R9 280X DC2T.
Le temps se base sur un boot pc éteint et non sur un redémarrage.
