Armor Kit : montage
Comment se passe le montage de l’Armor Kit? En fait c’est très simple, pas besoin de maîtriser l’anglais ou le taïwanais, les schémas sont bien détaillés et il n’y pas grand chose à faire.
On place l’armure sur la carte mère en faisant correspondre les trous de fixations du kit à ceux de la Z87 Gryphon.

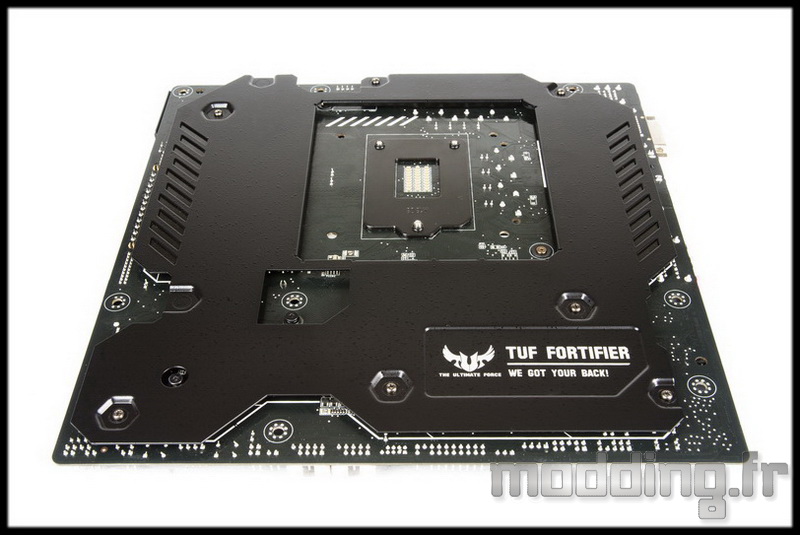

Ensuite on place le TUF Fortifier à l’arrière de la carte mère en faisant, là aussi, coïncider les trous. Et on met en place les 7 vis. C’est là qu’on s’aperçoit que le tournevis fourni est un chouilla trop gros pour pouvoir visser les vis convenablement.

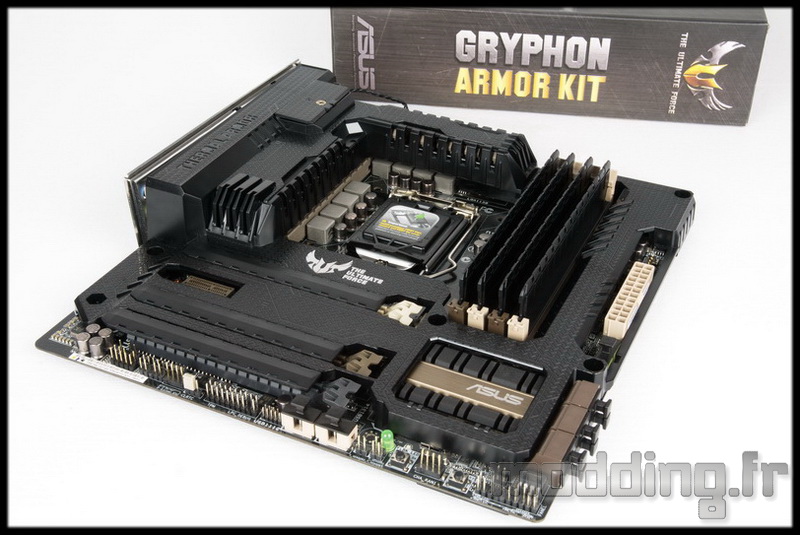

Voilà comme se présente la Thermal Armor une fois en place sur la Z87 Gryphon.

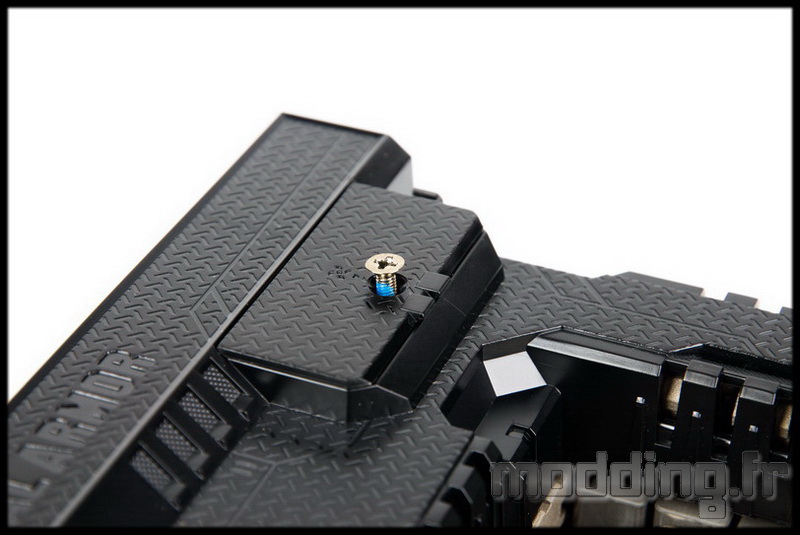

Juste derrière la partie qui couvre le panneau arrière, nous avons cette petite trappe fixée par une vis.
Cette trappe permet de fixer le petit ventilateur inclus dans le bundle du kit.
On le fixe avec deux petites vis dans son logement.
Juste vérifier le sens du ventilateur afin que le flux d’air entre sous l’armure (en aspiration).
On glisse le ventilateur dans son emplacement, on referme la trappe….
… Tout en faisant passer le câble par l’ouverture prévue à cet effet. Il ne reste plus qu’a brancher le connecteur du ventilateur sur la prise 3-pins blanche de la carte mère.

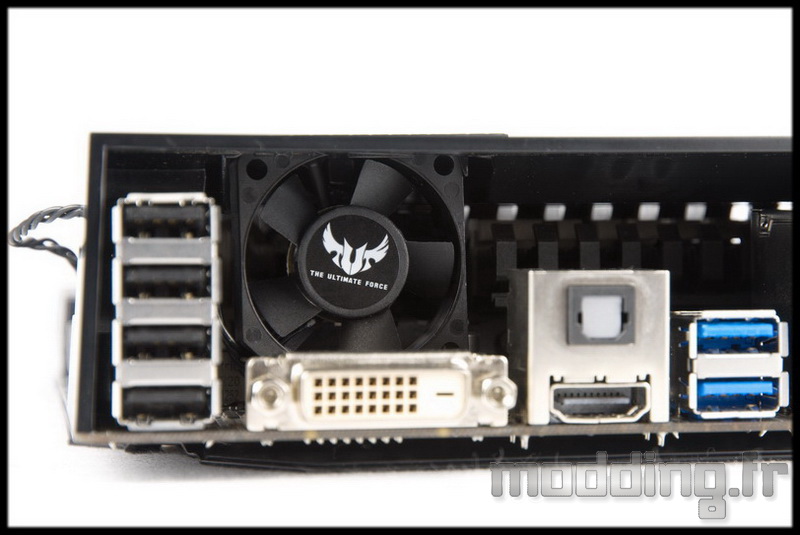

Le ventilateur vient prendre l’air à partir du panneau arrière, le répercutant ainsi sous l’armure et notamment sur les dissipateurs des phases d’alimentation.

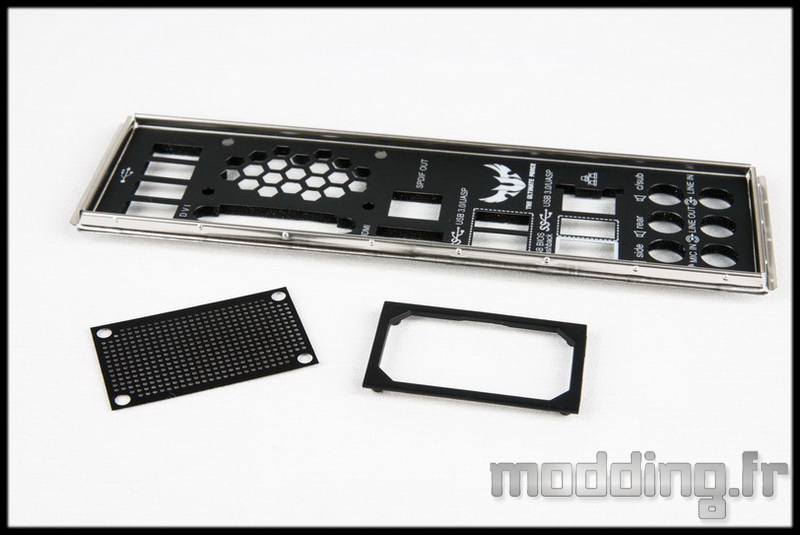

La petite grille vient prendre place sur l’I/O Shield qui comporte une ouverture spécifique à l’entrée d’air pour le ventilateur.
Elle sert en fait de filtre.

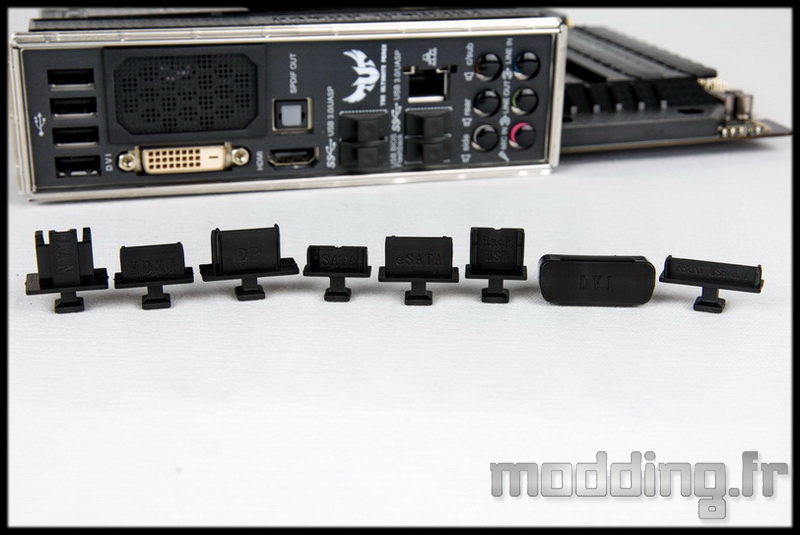

Ensuite on met en place les différents caches adaptés à chaque type de prise.
Camouflage en place!

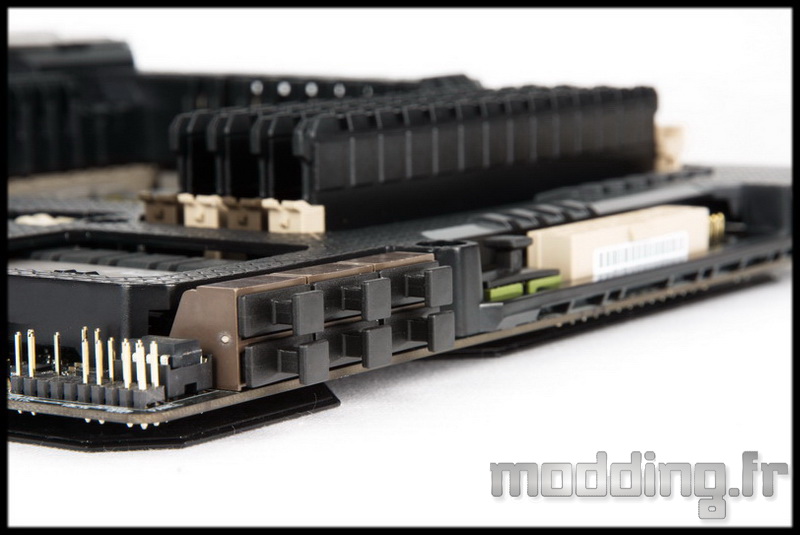

On a des caches pour le panneau arrière mais aussi pour les prises internes telle que les prises SATA.
Les prises USB 2.0 et 3.0.
On finit par les caches des slots mémoires et ports PCIe.

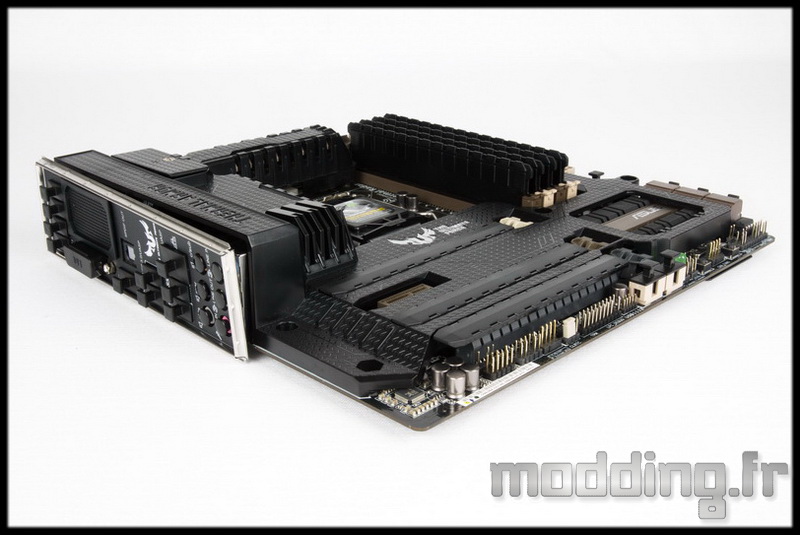

Camouflage intégral! juste cette “loupiote” verte qui vient perturber l’ensemble… Un sniper n’aura pas de mal à nous détecter…

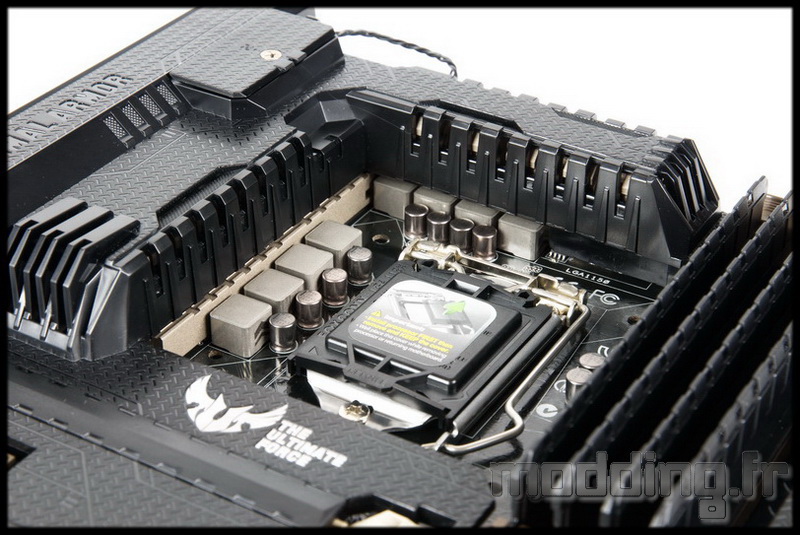

On aperçoit bien les ouvertures avec les dissipateurs juste derrière.
Avec ce kit, on peut ensuite donner libre cours à nos talents de peintre tel que O’cool.
Une personnalisation de la carte mère poussée à l’extrême sans pour autant toucher à celle-ci, c’est pas bon ça!!!
