Le montage :
Comme tout montage, il faut procéder par étape… C’est encore plus le cas avec ce kit si on veut se faciliter la tache.

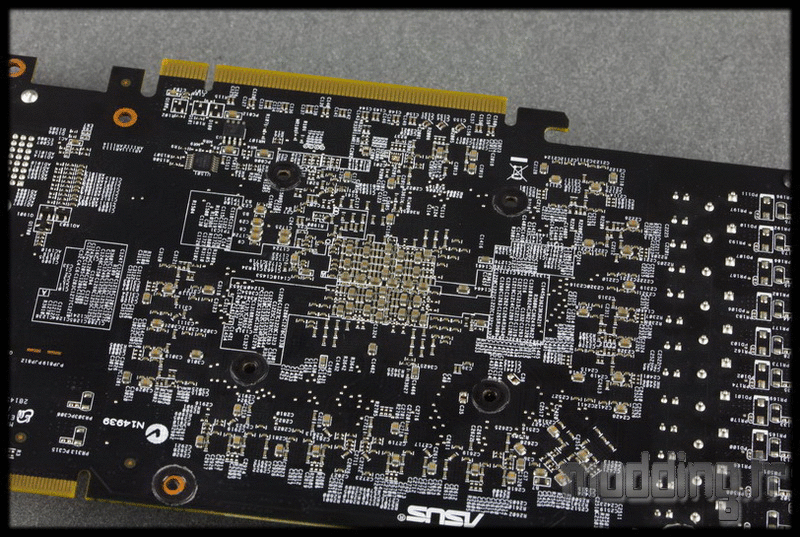

Nous commençons par démonter le ventirad d’origine de la carte graphique.
Nous prenons le dissipateur auquel nous retirons les films qui protègent les pads thermiques.

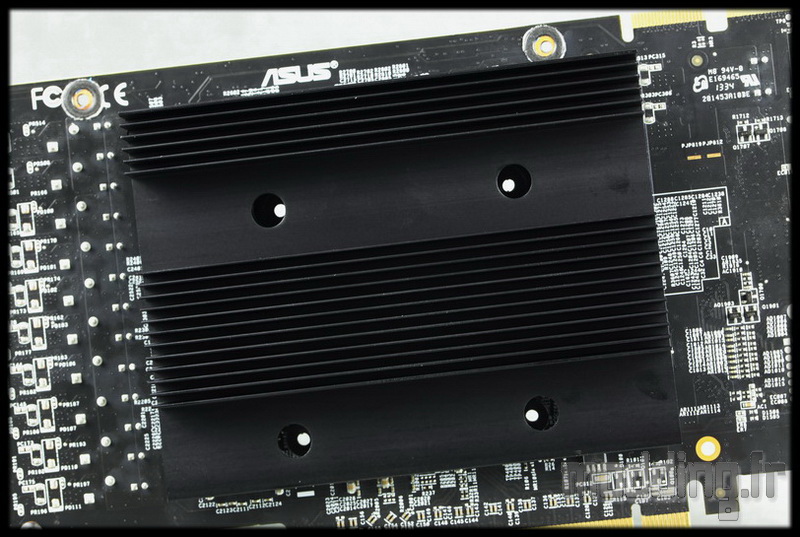

Nous le plaçons au dos de la carte graphique de cette façon.
Nous devons avoir les trous du dissipateur en face des trous disposés autour du GPU.
On appuie un peu sur le dissipateur de façon à ce qu’il en reste en place sur la carte graphique.
Notez bien le sens du dissipateur avec les ailettes à l’opposé de la prise PCIe.

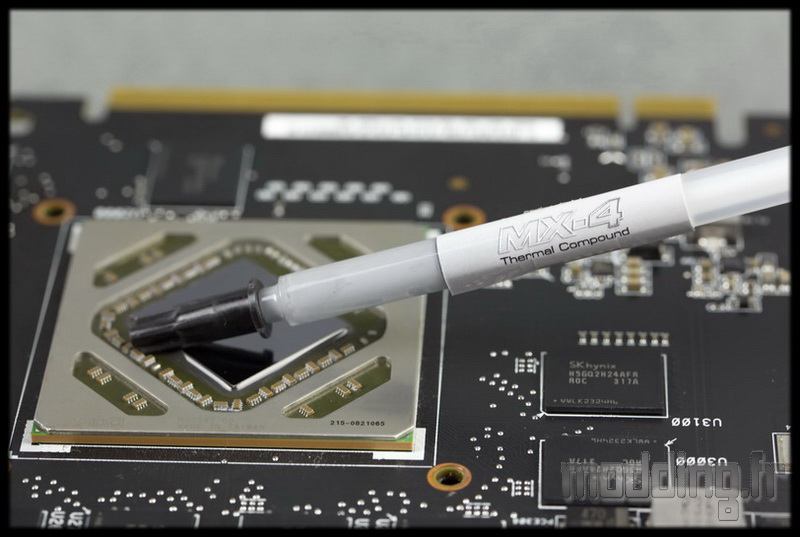

Nous prenons la seringue de pâte thermique MX4 inclus dans le bundle.
Il y a assez de pâte pour effectuer trois applications (utile si on se loupe….).

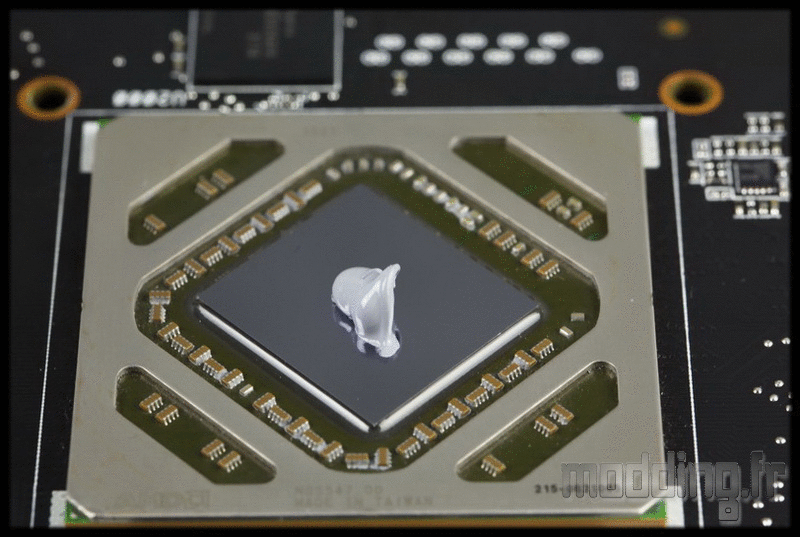

Pour le GPU, nous appliquons la méthode “j’étale la pâte moi même”.

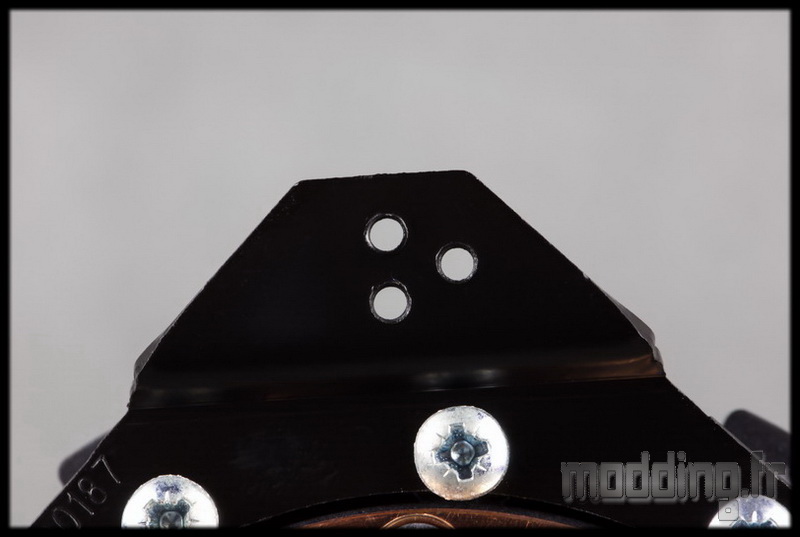

Le module pompe/waterblock intègre la plaque de fixation. Celle-ci comporte trois trous au niveau de chaque coin.
Ils correspondent à un entraxe spécifique, on se rapporte sur le guide de montage pour connaitre le trou dédié à notre carte graphique : il s’agit du plus interne (le plus prés de la base en cuivre).
Là! les choses se compliquent un peu car la fixation du waterblock se fait par en dessous….
Notre carte ayant une équerre double slot, celle-ci va nous gêner pour la suite des opérations…
Soit on retire cette équerre, soit on surélève le waterblock. Nous avons opté pour le second choix.
Le but est qu’une fois la base du waterblock au contact avec la pâte thermique étalé sur le GPU, on ne doit plus décoller l’ensemble sous peine d’insérer des micro bulles d’air au niveau de la pâte…

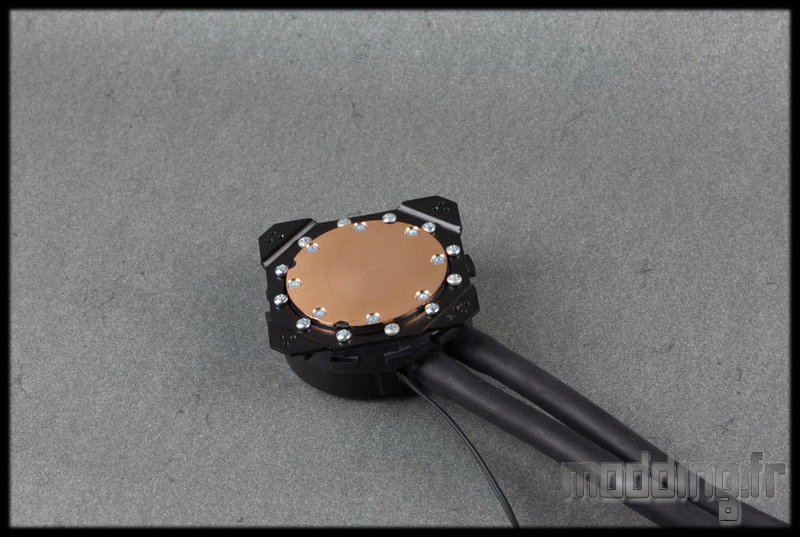

Donc on place notre pompe/waterblock sur une boite en carton d’une certaine épaisseur (supérieure à l’équerre).
Il faut veiller à bien orienter la pompe de façon à ce que les tuyaux sortent par le haut de la carte.
On vient placer la carte de façon à faire coïncider les trous de la carte graphique placés autour du GPU avec les trous de la plaque de fixation du waterblock …
Mais ce n’est pas évident de voir ces derniers du premier coup, d’où l’utilisation d’une lampe torche pour bien se repérer.
Il ne faut plus soulever la carte pour garder le contact avec la pâte thermique, mais nous ne pouvons faire glisser la carte sur la base du waterblock de façon à bien s’aligner avec les trous de la plaque.
Un peu de patience et on y arrive…. “Cheri! à table!…. Pas le temps…..
Ensuite il reste à mettre en place les ressorts coniques puis à glisser les vis avec les petites rondelles (que nous avons oublié au passage…..).
Tout en maintenant la carte sur le waterblock pour éviter qu’elle ne bouge, on commence à visser pour que les vis se logent dans la plaque du waterblock.
Une fois fait, on souffle car le plus dur est passé!!!
Ne reste plus qu’à visser petit à petit et à tour de rôle les 4 vis en adoptant un schéma en croix comme sur l’animation.
L’une des vis à mi course…. La butée n’est pas loin…
La vis serrée jusqu’à sa butée.
On remarque qu’elle déborde bien de la plaque de fixation…
Ce sont les 4 ressorts qui assurent la tension adéquate pour que le waterblock appuie bien sur le GPU.
La pompe est bien en place, on ne s’est pas trompé de trous…
Il est fortement conseillé de mettre d’abord la pompe avant le dissipateur VRM, sinon ce dernier va appuyer sur les tuyaux et gêner le travail.
Comme on peut le voir sur cette photo…

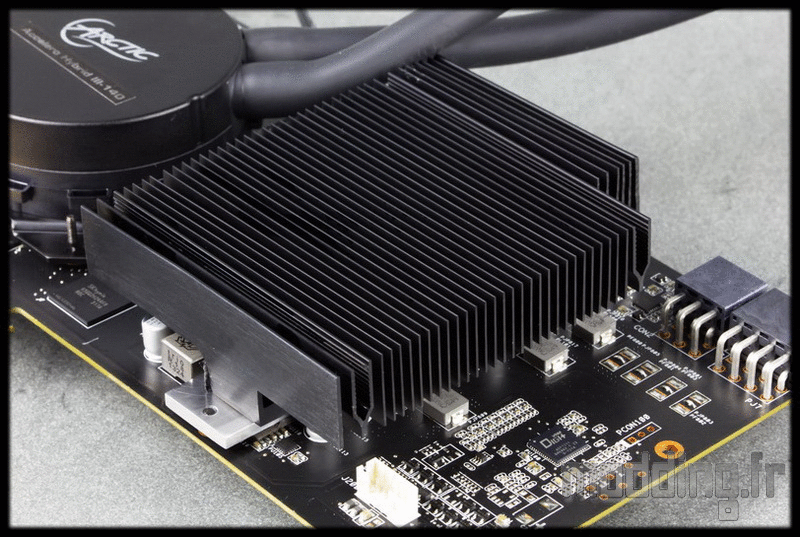

Donc la pompe est en place et le dissipateur VRM également.
L’étape suivante est la mise en place du ventilateur 80 mm sur le dissipateur VRM.
Pas de difficulté à ce niveau si ce n’est à veiller à l’orientation du ventilateur de façon à positionner le câble vers l’arrière de la carte graphique, au plus prés de la prise du PCB.
Nous branchons le câble du ventilateur sur la prise de la carte graphique.
La prise du ventilateur est en 4-pins mais celle de notre R9 280X comporte 5 pins de par la présence des deux ventilateurs sur le Direct CUII.
On doit donc brancher le câble en se connectant les pins les plus internes.
Le montage est quasiment terminé!
L’épaisseur du dissipateur VRM avec son ventilateur ne dépasse pas les 40 mm, ce qui au final fait prendre une place de deux slots et demi à l’ensemble.
Il nous reste à brancher le câble du ventilateur F14 PWM, fixé sur le radiateur de l’AIO, sur la prise accessoire du ventilateur 80 mm.
On installe la carte graphique sur la carte mère.
Dernière étape : on positionne le radiateur dans le boitier.

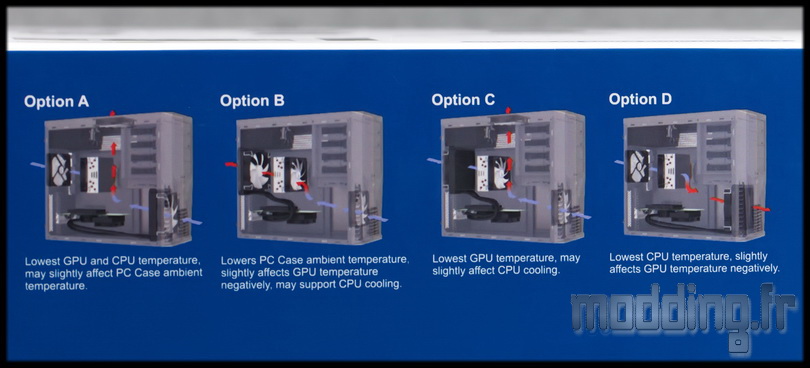

Arctic détaille les différentes options en indiquant les avantages et les inconvénients de chacune des options.
