Le radiateur VRM :
Le kit que nous avons reçu est compatible avec une R9 280X, mais seulement le modèle de référence…
Pour rappel, la notion de compatibilité se fait au niveau du dissipateur VRM et plus particulierment sur la surface de contact et la position des trous de fixation.
Nous avons une R9 280X DCUII de marque Asus embarquant un PCB différent du design de référence AMD.

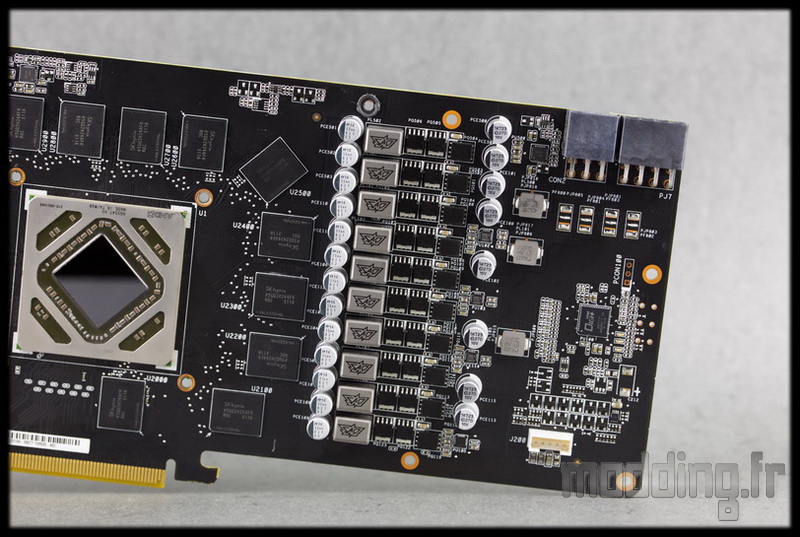

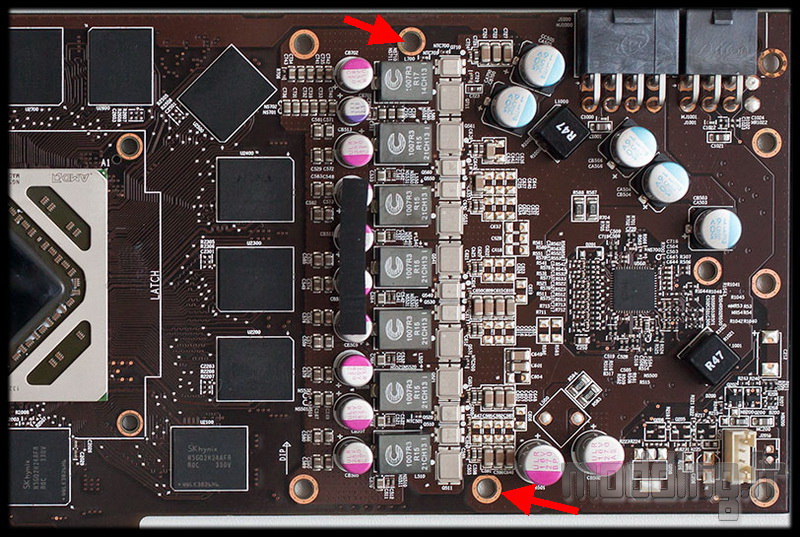

Ici, la photo des étages d’alimentation de notre carte graphique, notez l’emplacement des trous de fixation pour le dissipateur d’origine.
Là, la photo des étages VRM du design de référence.
D’un, les VRM (voltage regulator module) sont plus étroits et de deux, les trous de fixation ne sont pas positionnés de la même façon.
Nous allons devoir adapter le dissipateur VRM de l’Accelero Hybrid III-140 à notre carte graphique.

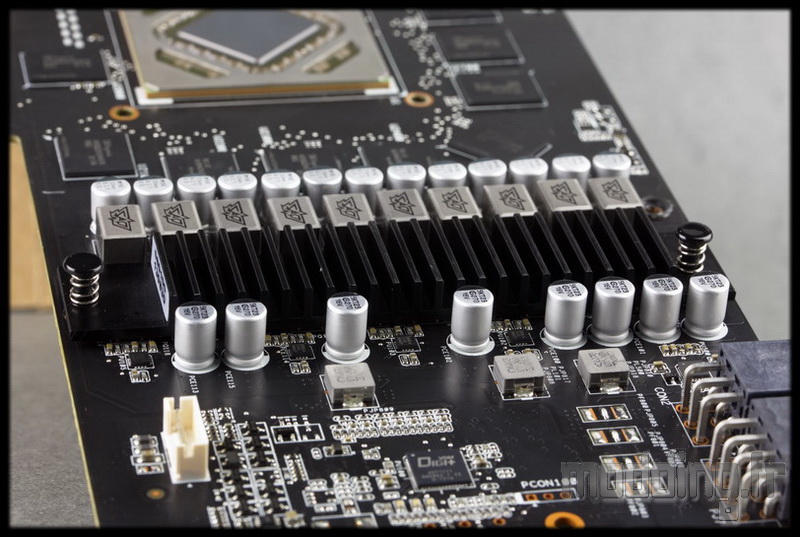

Voici le dissipateur d’origine de la R9 280X DCUII avec ses fixations plastiques montées sur ressort.

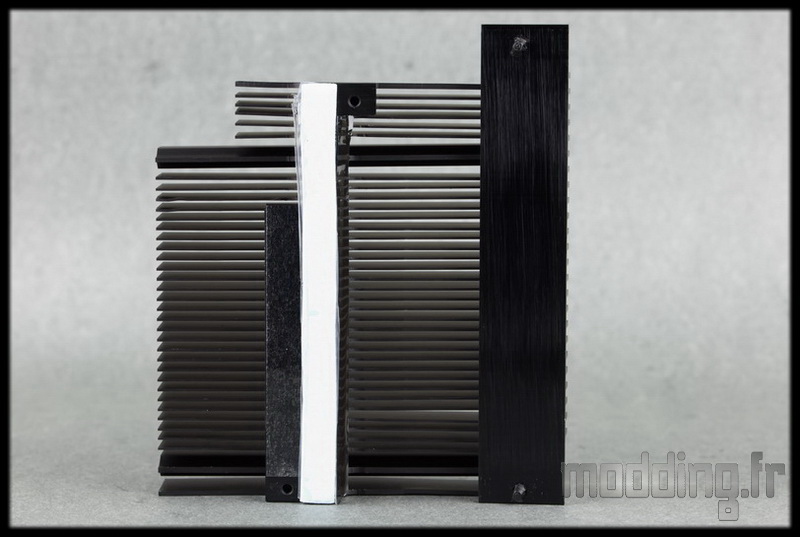

Si on compare les deux dissipateurs, on remarque bien la différence au niveau des emplacements des trous de fixation…
On ne va pas arrêter le test de l’Accelero Hybrid III-140 pour si peu!!!
Dans modding.fr il y a…. modding!
Du coup, on découpe une petite plaque en aluminium, de 3 mm d’épaisseur, aux dimensions du dissipateur d’origine.

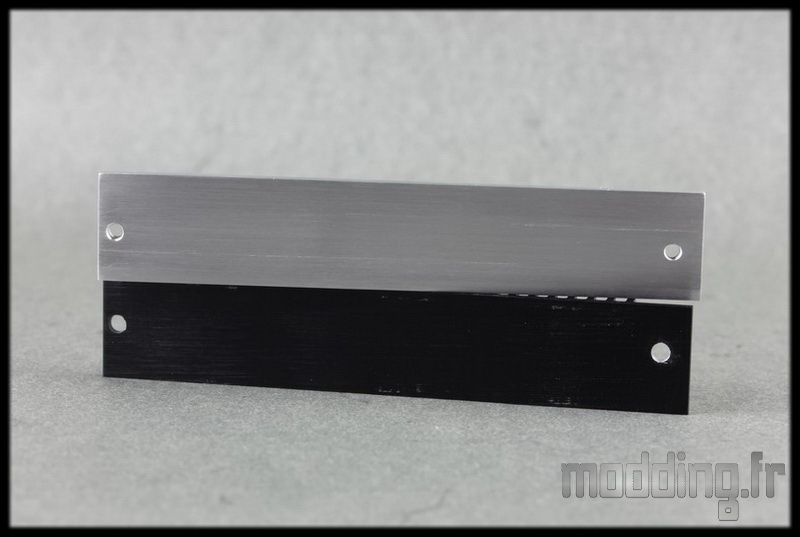

Nous réalisons ensuite deux trous à l’identique avec un foret de 2.5 mm et on taraude ces trous pour que des vis M3 puissent y prendre place.
On realise ensuite deux autres trous qui correspondent à ceux présents sur le dissipateur VRM d’Arctic.

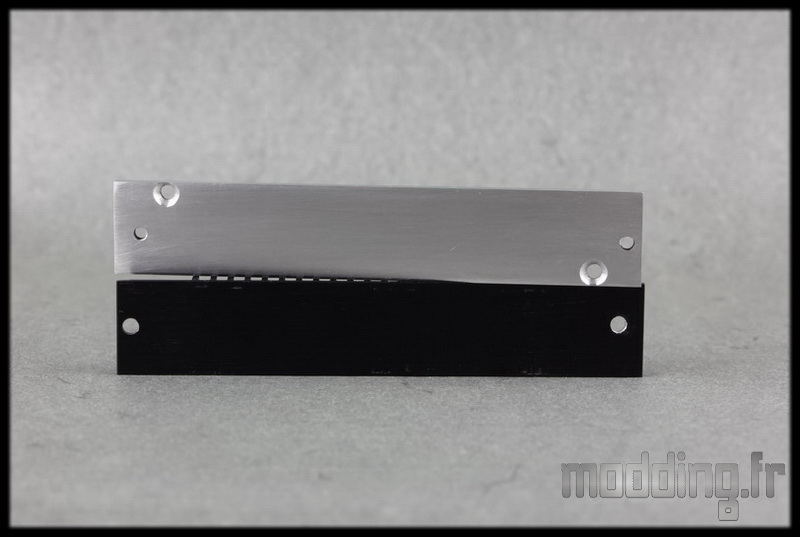

Les trous sont alors fraisés….
…. pour que la tête des vis disparaissent sous la surface de la nouvelle plaque.
Un peu de pâte thermique entre la plaque et le dissipateur pour combler les micro aspérités… et on relie les deux pièces entre elles en serrant bien les vis.

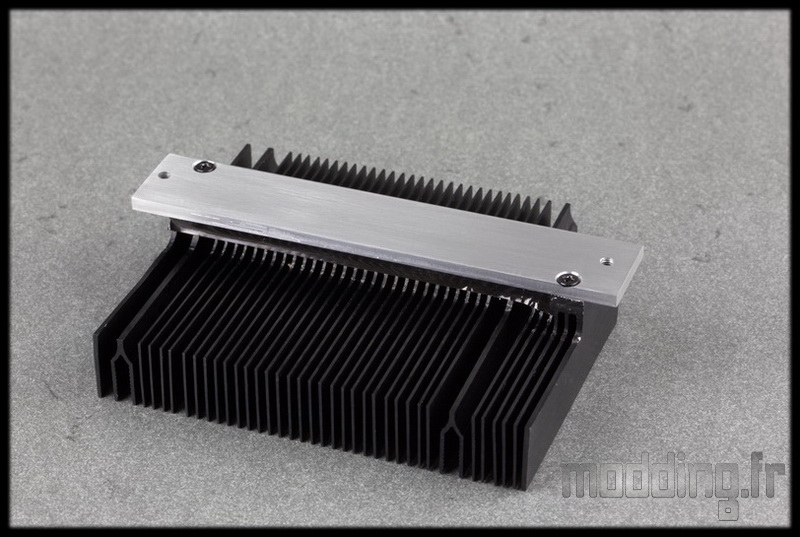

Nous voilà avec le dissipateur VRM d’Arctic doté de sa nouvelle base pour carte graphique R9 280X DCUII.

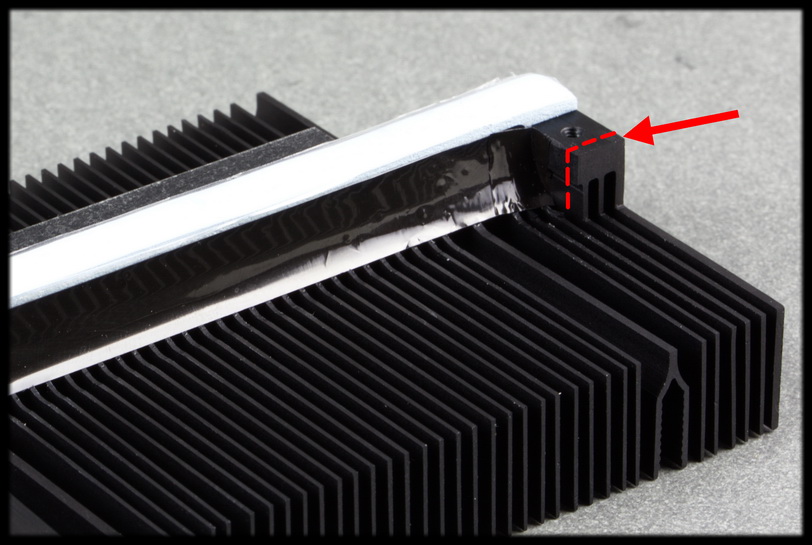

Nous avons légèrement corriger la base du dissipateur (coté droit de la photo) car il venait buter contre les inducteurs.

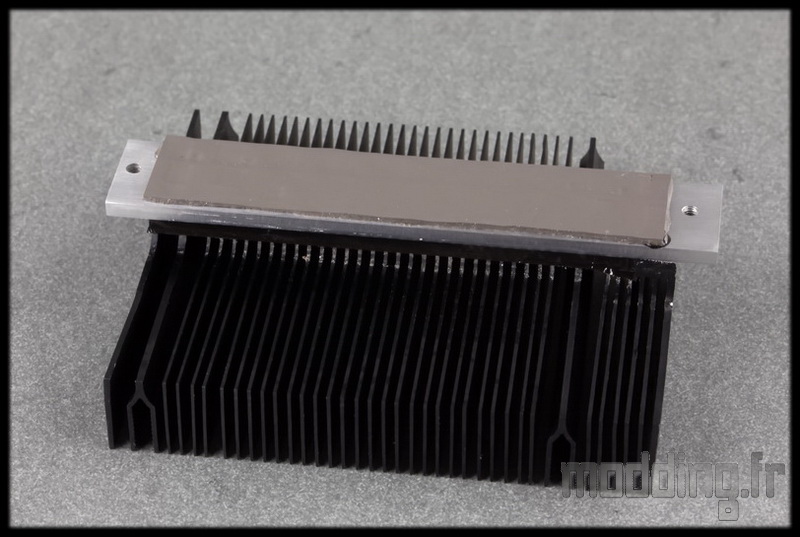

Il ne reste plus qu’à placer le pad thermique qui se trouve sur le dissipateur d’origine de notre R9 280X, ou mieux, en placer un nouveau.

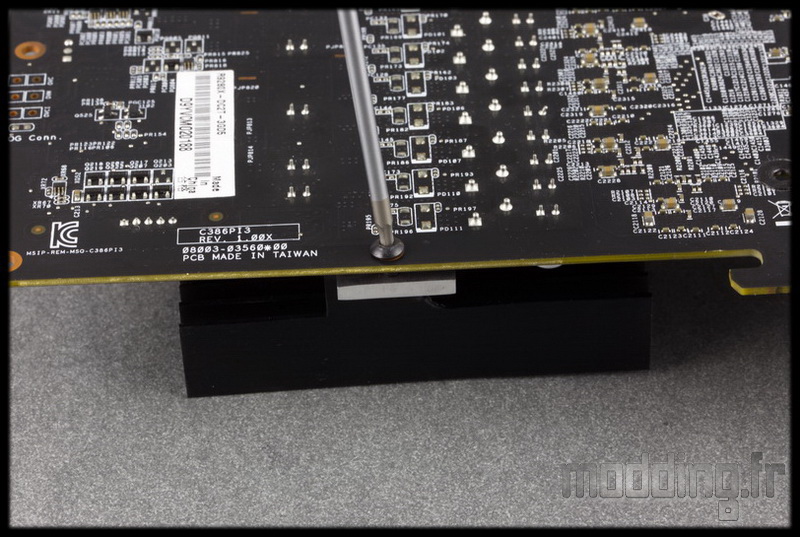

On positionne le dissipateur Arctic sur les VRM et on le fixe à la carte graphique par le biais de deux vis M3 qui viennent se loger dans notre plaque alu, prenant en sandwich le PCB de la carte graphique.
Le serrage se fait avec délicatesse histoire de juste écraser le pad thermique sans forcer.
Ni trop ni pas assez, juste ce qu’il faut!

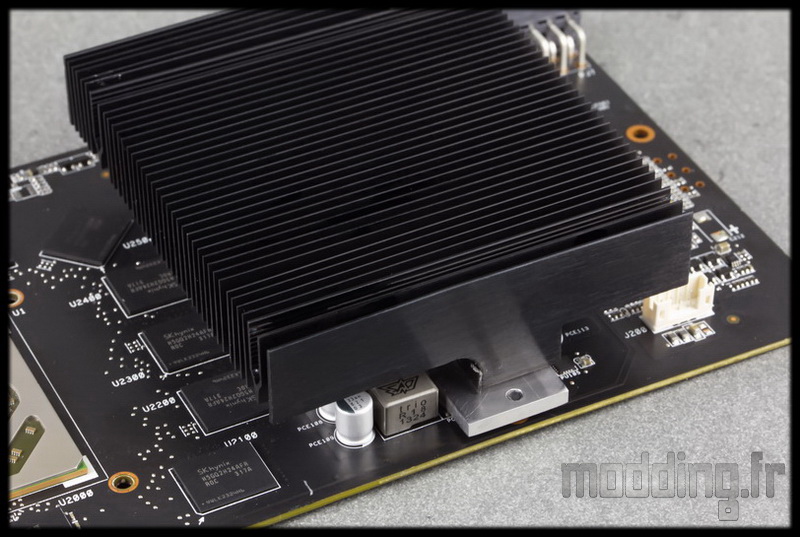

C’est bon! le dissipateur est en place, nous pouvons continuer le test de l’Accelero Hybrid III-140.
