Les caractéristiques :
La boite conserve la robe noire que l’on connait chez Alphacool, dont le logo s’exprime en bleu en haut à gauche. À droite on aperçoit le waterblock Eisblock XPX, dont la présence est rappelée dans un macaron à gauche. Les autres macarons présentent les ventilateurs Eiswind en partenariat avec bequiet!, dont nous parlerons plus loin, la pompe Eispumpe VPP, qui est le dérivé maison de la D5, et la présence de raccords rapides Eisbaer Ready, qui rendent l’engin compatible avec les kits de raditeurs et GPU de la gamme.
Sur la face suivante, nous retrouvons les grands titres et macarons, avec une vue de l’extrémité de l’AiO.
Cette fois-ci c’est “l’intérieur” de l’AiO, avec une vue complète, que l’on peut admirer.
Enfin sur la dernière face, on peut voir l’extérieur de l’AiO.

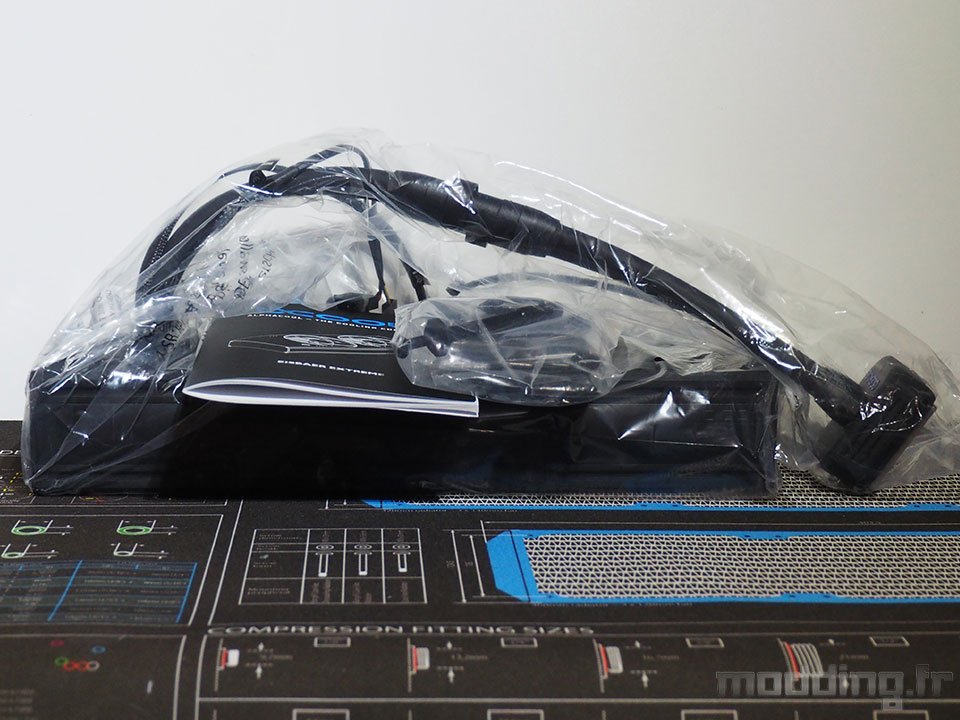

La boite s’ouvre par le dessus, et comprend l’AiO, le manuel, et le bundle. Ils sont maintenus et protégés dans des blocs en mousse.
Le manuel devrait être en ligne bientôt. Le papier glacé est de bonne qualité, format livré agrafé par le milieu des pages. Il est écrit en allemand, anglais, et français. On y trouve les schémas techniques avec les dimensions du radiateur, les instructions d’installation du radiateur (à l’horizontale rien de particulier, mais à la verticale il faudra mettre le réservoir vers le bas) et du waterblock, ainsi que la jonction par raccords rapides.

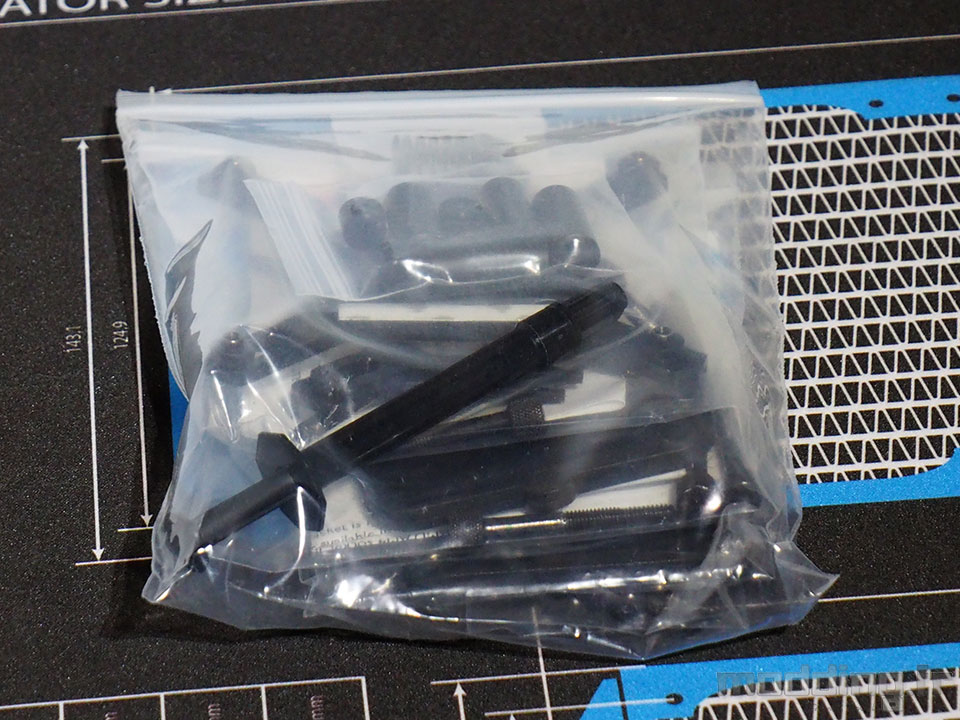

L’ensemble du bundle est à l’abri dans un grand sachet plastique zippé, et certains éléments sont ensuite dans de plus petits sachets. C’est appréciable, plutôt que des sachets à déchirer.

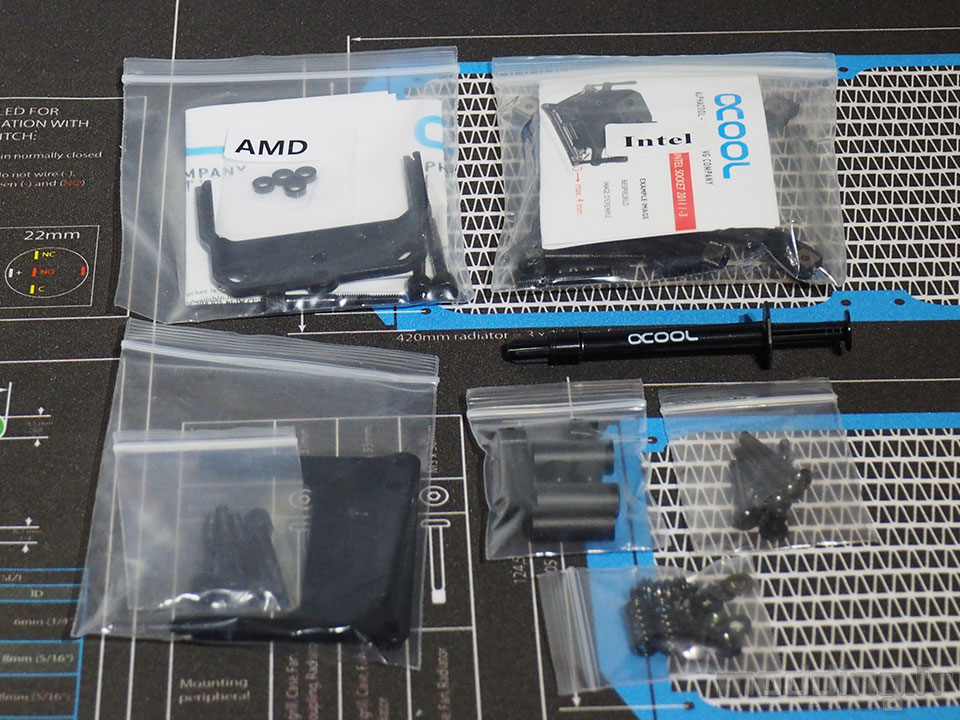

Le bundle est séparé en sockets AMD, Intel, AMD TR4, une seringue de pâte thermique, et le nécessaire pour le montage sur tous les sockets.

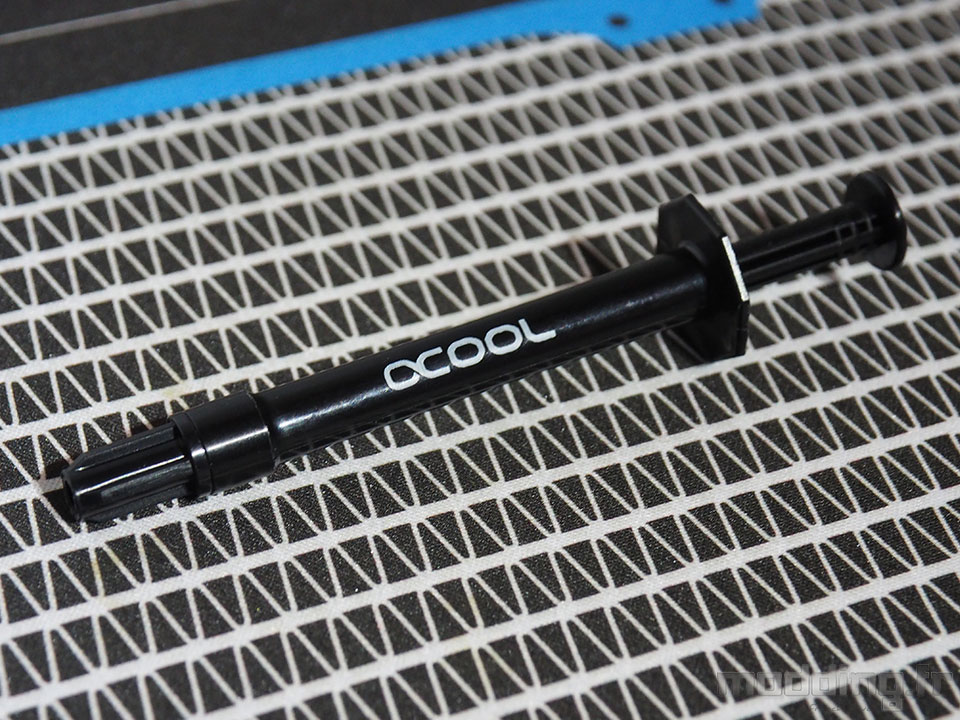

La pâte thermique est présentée en seringue, pour une ou deux applications. C’est plus pratique que dans un sachet jetable, et ça se referme si on en utilise qu’une partie. Aucune information sur la capacité de transfert thermique ou la quantité sur la seringue.

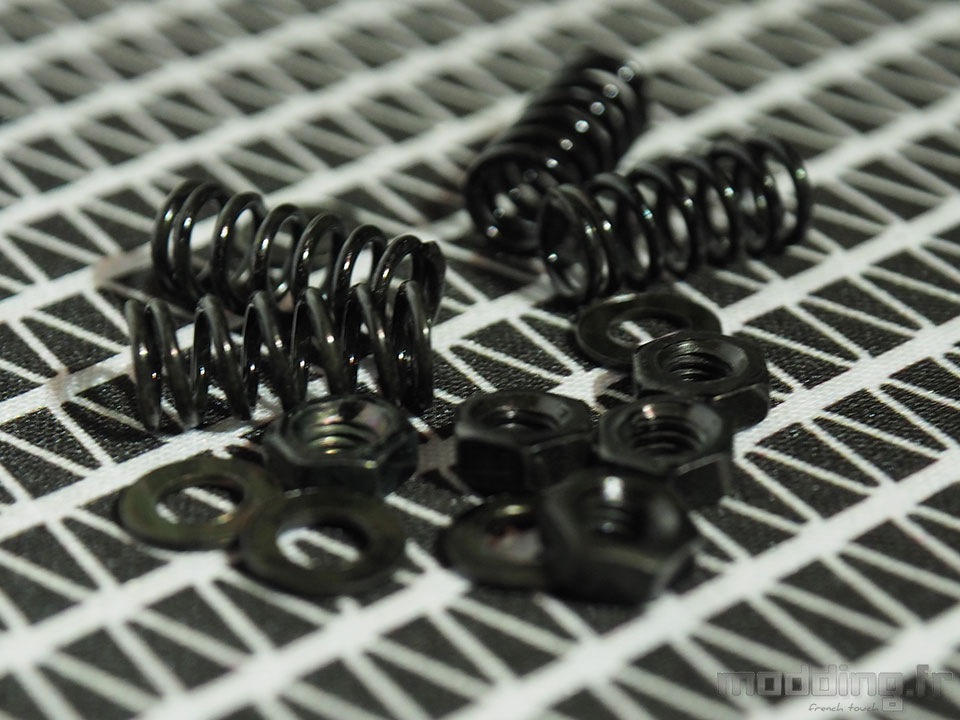

Les ressorts, écrous, et rondelles font partie du kit de fixation standard des waterblocks Alphacool. Ils sont à monter sur les différents brackets que nous allons voir plus bas.

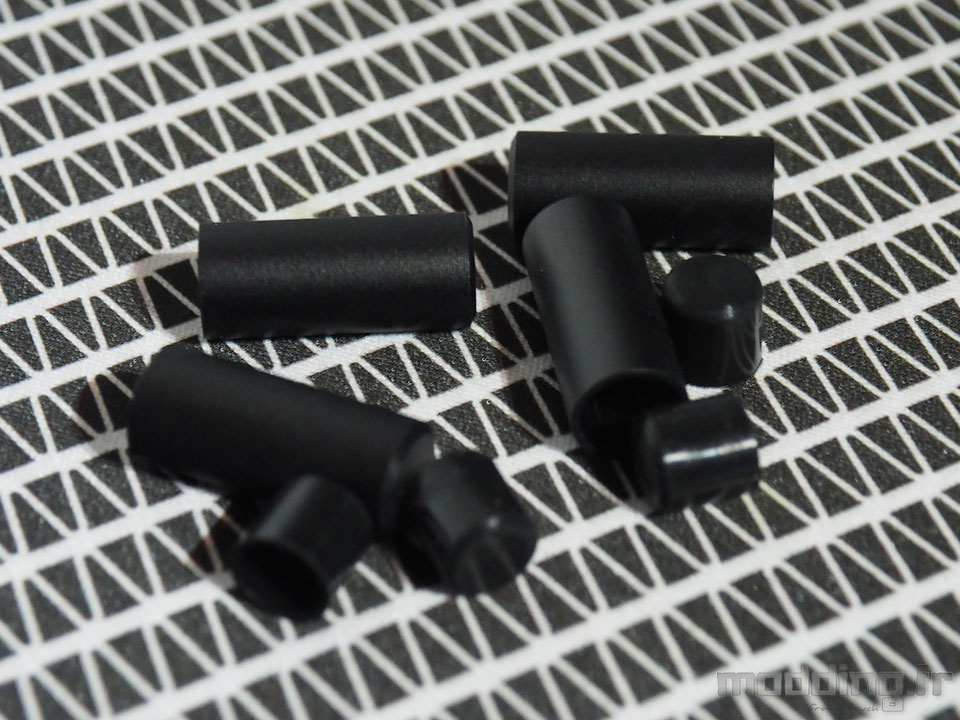

Ces petits capuchons viennent couvrir le dessus des vis de fixations du waterblock. D’abord les plastiques, puis les grands en aluminium maintenus sur les têtes de vis par friction.

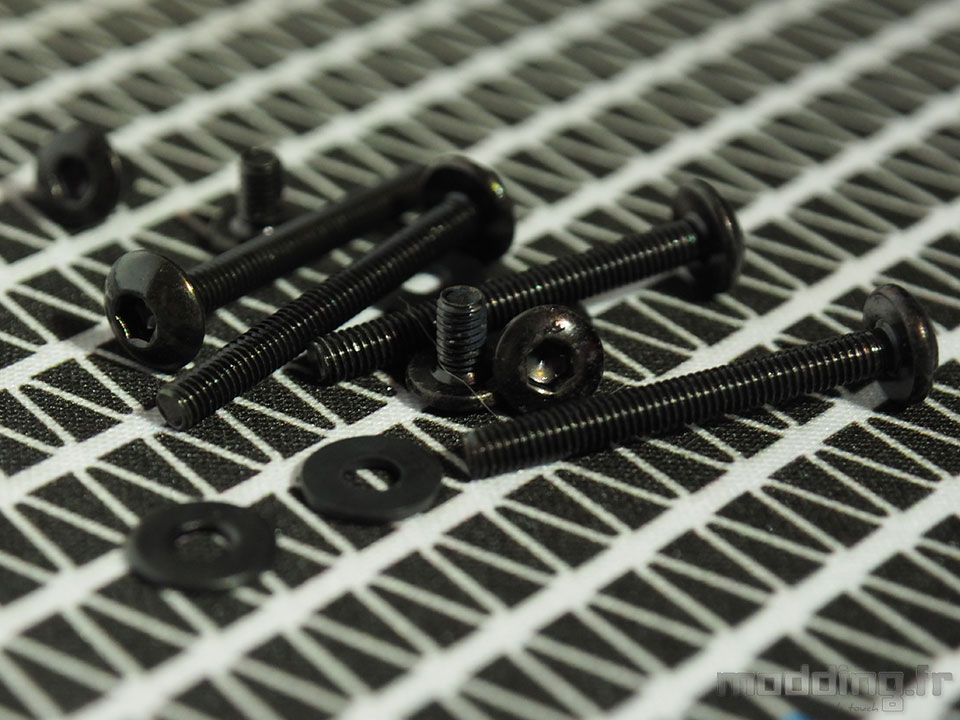

Dans le sachet suivant se trouvent les vis de fixation du radiateur. L’empreinte est hexagonale. On a quatre vis longues et quatre courtes, ainsi que quatre rondelles plastiques. Quatre, car c’est le boitier qui se fixe au châssis et non pas les ventilateurs au radiateur en traversant le châssis.

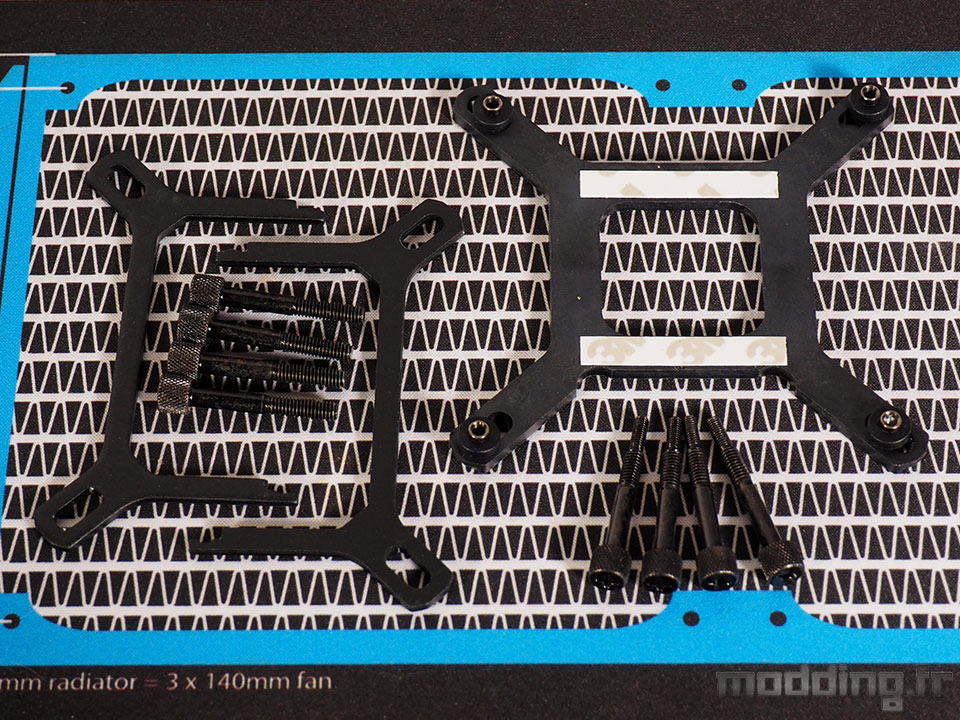

Le kit de fixation Intel comprend la backplate multi-socket, le bracket pour Intel 1151/1150/1155/1156/755/2011-3/2011/1366, et deux kits de quatre vis.

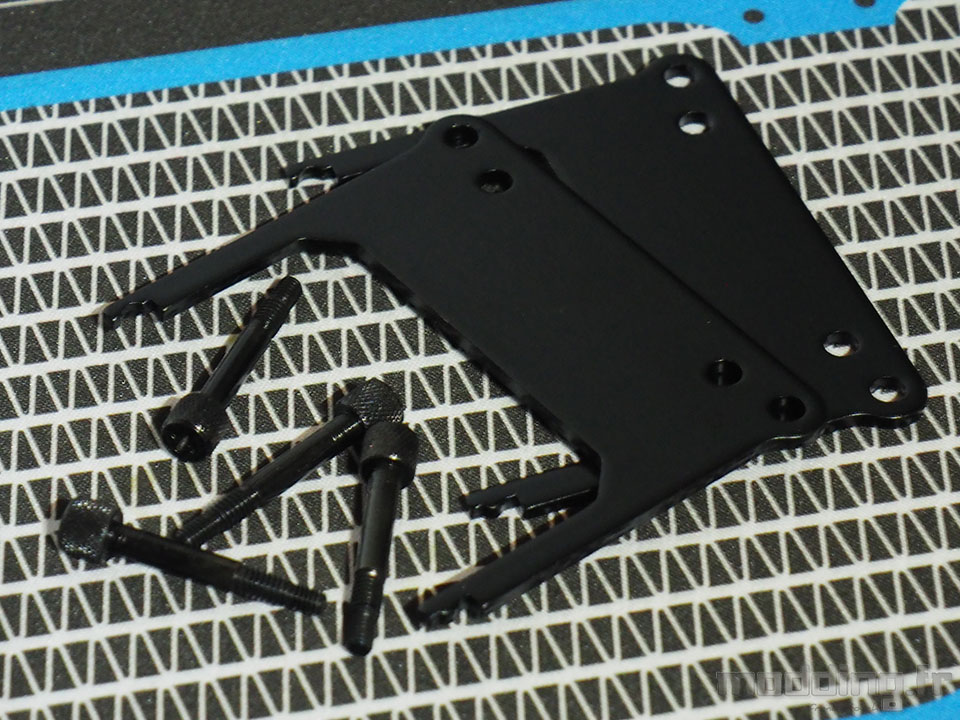

Le kit pour socket Intel 2066 contient un bracket plus large, et des vis à serrer dans les points de fixation du socket (avec les ressorts et rondelles prévues pour).

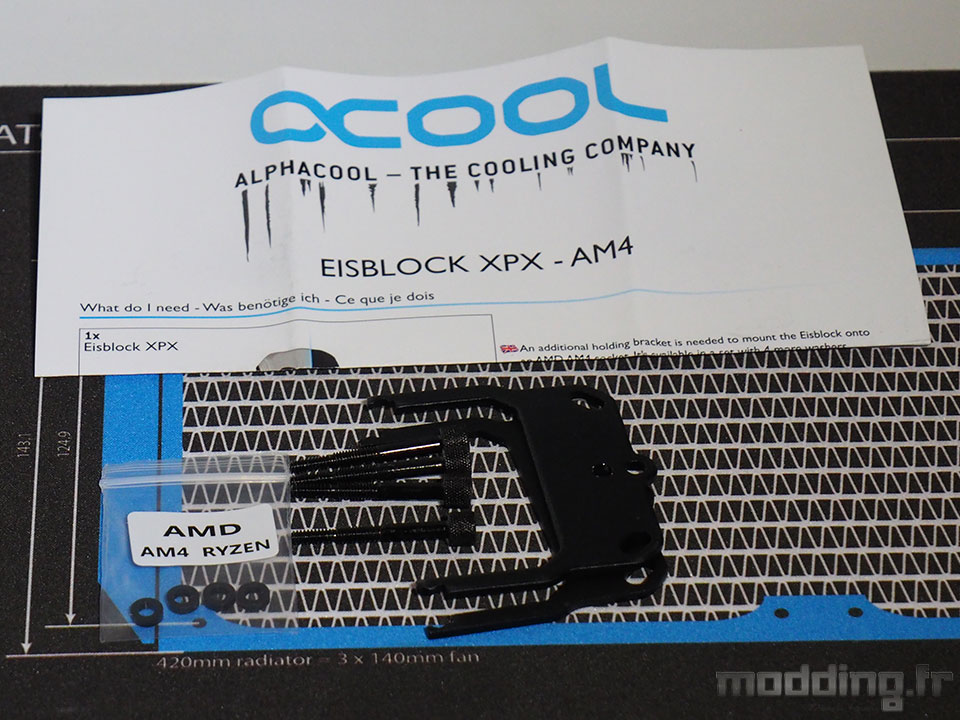

Le kit AMD est le dernier contenant la notice et les rondelles pour l’AM4. On retrouve un bracket plus large, et quatre vis longues.
Les spécifications :
| Pré-rempli: |
Oui |
| Épaisseur du radiateur: |
30mm |
| Dimensions des ventilateurs: |
2x140mm |
| Dimensions des tuyaux: |
11/8mm |
| Socket AMD: |
AMD AM4, AMD AM3(+)/AM3/AM2(+)/AM2/939/FM2(+)/FM2/FM1/G34/940, TR4 |
| Socket Intel: |
Intel 2066, Intel 1151/1150/1155/1156/755/2011-3/2011/1366 |
| Radiator Dimension: |
385,5 x 156 x 64mm |
