Les caractéristiques :
La boite ne manque pas de révéler une multitude d’informations et cela commence dès la face principale où siège en bonne place, la photo de la Toughpower GF1 ARGB avec sa face ventilée vers le haut.
Cette vue permet d’apprécier l’une des principales caractéristiques d’une alimentation Thermaltake, à savoir le rétroéclairage de sa ventilation dotée d’un bon nombre de LED aRGB.
Le logo de la marque ainsi que le nom de la gamme prennent place dans un bandeau anthracite au-dessus de la photo, tandis que la certification 80+ Gold et la puissance sont mentionnées dans la partie basse.
Les caractéristiques de l’alimentation sont retranscrites aux côtés de la photo. Notre attention se porte notamment sur la notion d’une garantie portée à 10 ans !
Au dos de la boite, nous avons les spécifications électriques sous forme d’un tableau.
A noter que la Toughpower GF1 ARGB est totalement modulaire. Des petites photos se chargent de nous renseigner sur les différents câbles présents.
Nous trouvons divers graphiques mettant en avant la certification 80+ Gold, le concept hybride de l’alimentation ainsi que la stabilité de ses tensions.
Il est aussi fait mention de la compatibilité du rétroéclairage aRGB avec les différentes cartes mères prenant en charge cette technologie.
C’est d’ailleurs sur le côté de la boite que ce rétroéclairage aRGB est bien mis en avant.
Si nous ne possédons pas de carte mère compatible à la technologie aRGB, Thermaltake met en place deuxs bouton de contrôle à l’arrière du bloc pour afficher les différents modes d’éclairage dont dispose le ventilateur.
Nous consacrons tout un chapitre à ce rétroéclairage qui conditionne un tant soit peu l’achat de cette alimentation.
Le côté opposé reprend la compatibilité du système d’éclairage avec les différentes marques de carte mère gérant cette technologie.
Il est alors fait mention d’un câble spécifique reliant le bloc à ladite carte mère.

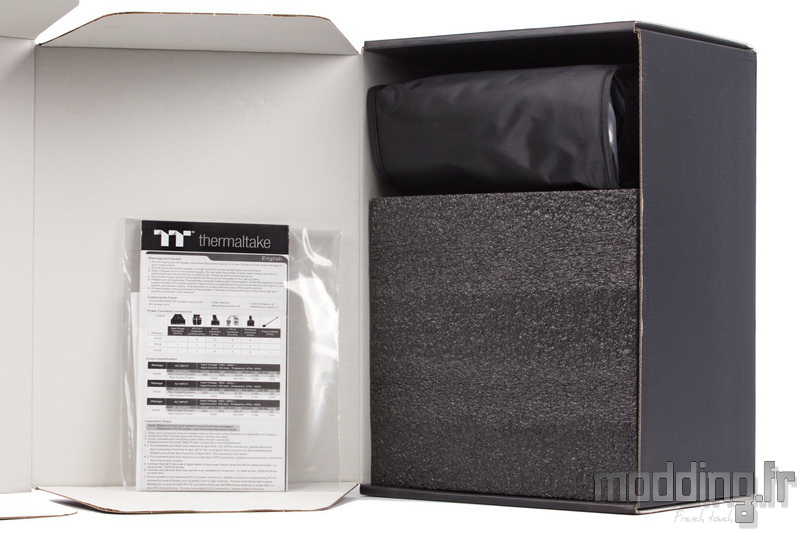

A l’ouverture de la boite, on découvre que les câbles prennent place dans une pochette tandis que le bloc d’alimentation est protégé par deux épaisses cales en mousse expansée.
On trouve aussi un premier dépliant qui nous renseigne sur le nombre et le type des câbles présents dans la pochette en fonction de la puissance de l’alimentation. Le tout est traduit en plusieurs langues, dont le français.
Une seconde feuille nous informe sur les modalités de la garantie qui est donc portée à 10 ans.

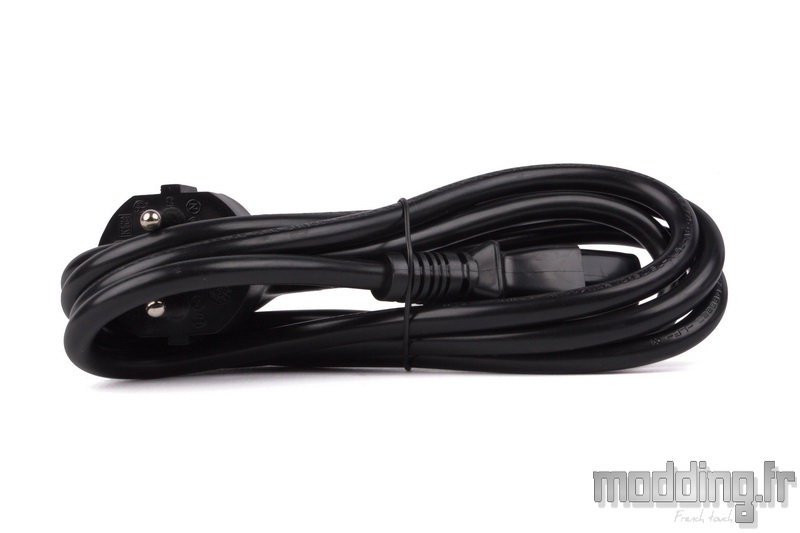

Nous avons le classique cordon secteur.

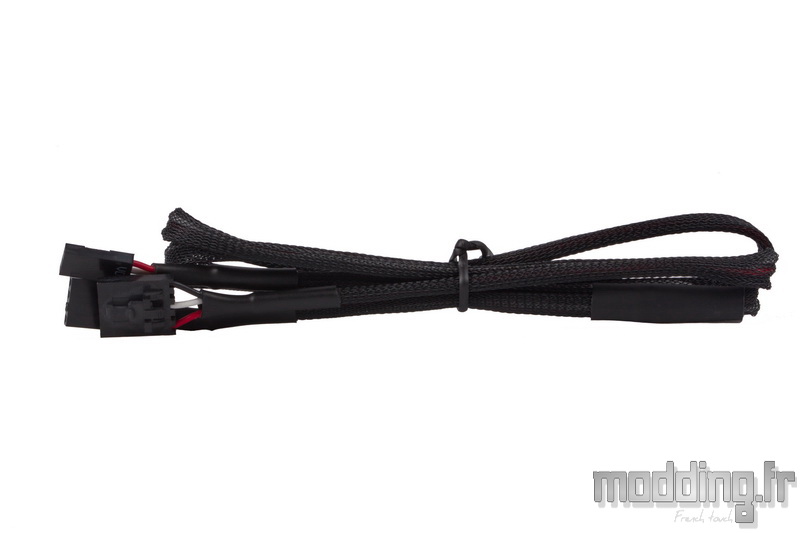

Le câble qui permet de relier la Toughpower GF1 ARGB à la prise aRGB d’une carte mère compatible à cette technologie.
Il est totalement habillé d’une gaine tressée noire et mesure 800 mm.
Nous allons doc pouvoir connecter le bloc par ce câble directement sur la prise adéquate de la carte mère.
Celle-ci doit présenter une prise disposant d’une connectique : 5V/D/-/G, avec donc un espace entre le D et le G. C’est le cas des cartes mères Asus, Asrock et MSI.
Par contre, avec les cartes mères de la marque Gigabyte, la prise aRGB dispose des trois connectiques V/D/G alignées l’une contre l’autre.
Thermaltake nous fournit le câble qui va bien, disposant d’une prise aRGB 5V/D/-/G femelle ainsi que d’une prise aRGB V/D/G pour les cartes mères Gigabyte.
L’extrémité opposée du câble comporte une prise spécifique que l’on connecte sur le bloc d’alimentation.
Nous avons un petit fagot de colliers Serflex …
… Ainsi que d’un jeu de 4 vis UNC-6.32 afin de fixer le bloc dans le boitier PC.
Les spécifications :
| Modèle |
TTP-850AH3FCG-U |
| Puissance continue |
850 W |
| PFC |
Active PFC |
| Hold Up Time |
> 16 ms à 100 % de charge |
|
|
| Nombre de rails 12 V |
1 |
| +3.3V (A) |
22 A |
| +5V (A) |
22 A |
| +12V(A) |
70.9 A |
| -12V (A) |
0.3 A |
| +5Vsb (A) |
3 A |
| Puissance combinée max 12V (W) |
850 W |
| Puissance combinée max 3.3V + 5V (W) |
120 W |
|
|
| Taille du ventilateur |
140 mm |
| Mécanisme |
Roulement Hydraulique |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
| UVP |
Oui |
|
|
| Certification 80 Plus |
Gold |
|
|
| Dimensions (L x H x P) |
150 x 86 x 160 |
| Couleur |
Noir Anthracite |
| Gestion modulaire des câbles |
100% Modulaire |
| Câbles gainés |
Non |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
10 ans |
